西门子SINAMICS G120系列变频器智能操作面板选型和配置

西门子G120参数设置1.快速设定：P0003=3用户访问级P0010=1快速调试P0304=380V 电机电压P0305=电机电流P0307=电机功率P0310=电机频率P0311=电机转速P0314=2 4级电机P0400=12增量编码器带有零脉冲P0408=1024 光码脉冲P0700=2 命令源端子P1000=2设定源模拟量P1300=21有传感器的矢量控制P1500=0转矩设定值选择*P1900=3选择电机参数识别*静态P3900=3结束快速调试断电重启2.电机识别P1910=3 启动电机识别3.速度优化P1960=1(张力给定=100%，端子10与1短接)启动4优化完毕：（1）模拟量（0~10V）设置P0460=0P1460=15P1520=47.70转矩上限P1521=-47.70转矩下限P1522=755.1转矩上限P1040=5 MOP设定值确定电动电位计MOP的设定值[Hz]P0771=31模拟量输出转矩（2）模拟量（-10V~10V）设置P0492=0允许的速度差P1460=15P1520=47.70P1521=-47.70P1522=755.1P1523=755.1P1525=-100%转矩标定P0756=4电压信号P0771=31模拟量输出转矩(完)注：当优化失败时，报警为F0090，调换编码器脉冲线重试。

当张力设定变小会报警时，检查P0492是否为0。

面板拨码为3567 电源DC24V在将变频器的数据从变频器传送到MMC (P0802 = 2) P0803传输数据到EEPROM。

西门子G120变频器说明书一、产品概述西门子G120变频器是一种可满足多样化要求的模块化变频器，组件采用模块化设计，功率范围宽，0.55 kW ~ 250kW，可确保始终能够组合出一种满足要求的理想变频器。

该系列变频器提供有三种电压型号，可连接 200 V、400 V 和 690 V 电网。

³西门子G120变频器由两部分组成：控制单元（CU）和功率模块（P M）。

控制单元负责控制和监视功率模块和连接的电机，并提供操作员界面和通信接口。

功率模块负责将输入的交流电转换为可调节的输出电压和频率，以驱动连接的电机。

高效能：采用空间矢量脉宽调制（SVPWM）技术，提高了输出电压的利用率，降低了谐波损耗，提高了效率和功率因数。

高可靠性：采用先进的散热设计，保证了功率模块的稳定运行。

具有过载、过压、欠压、过温、短路等多种保护功能，保证了变频器和电机的安全运行。

高灵活性：提供多种控制单元和功率模块的组合选择，满足不同的应用需求。

支持多种现场总线协议，如PROFINET、PROFIBUS、EtherNet/IP、CANopen、USS、Bacnet、Modbus等，实现与上位控制系统的无缝对接。

高智能化：具有自动调节功能，可根据电机参数和负载情况自动优化控制策略。

具有故障诊断功能，可显示故障代码和故障原因，并提供相应的解决方案。

具有数据备份功能，可将变频器参数保存在存储卡中，方便更换或复制。

二、产品型号G120C：是一种紧凑型变频器，集成了控制单元和功率模块于一体，适用于简单的应用场合，如风机、水泵等。

功率范围为0.55 kW ~ 18.5 kW。

G120 CU240B-2/CU240E-2：是一种标准型变频器，采用分离式的控制单元和功率模块，适用于中等复杂度的应用场合，如输送机、起重机等。

功率范围为0.55 kW ~ 132 kW。

G120 CU250S-2：是一种高性能型变频器，采用分离式的控制单元和功率模块，适用于高精度和高动态性能要求的应用场合，如数控机床、纺织机械等。

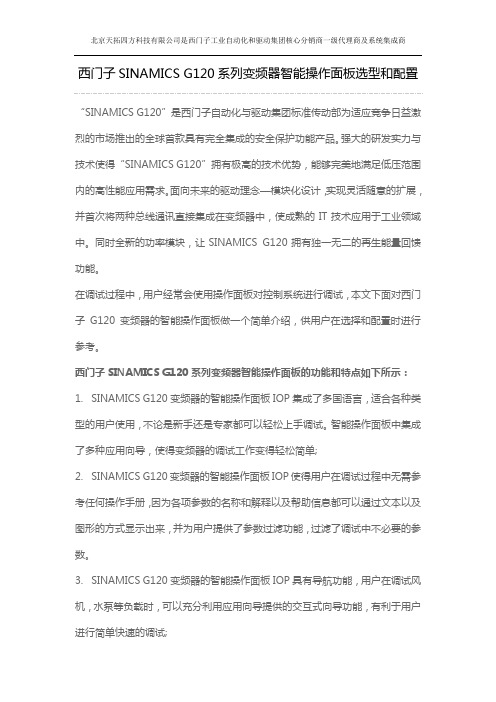

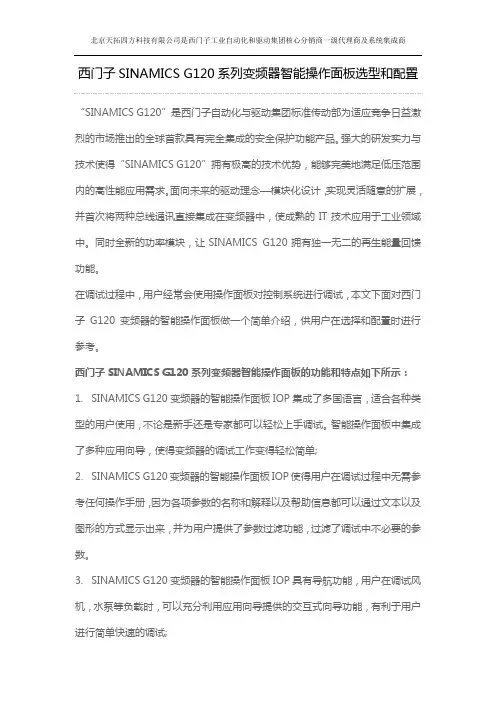

西门子SINAMICS G120系列变频器智能操作面板选型和配置“SINAMICS G120”是西门子自动化与驱动集团标准传动部为适应竞争日益激烈的市场推出的全球首款具有完全集成的安全保护功能产品。

强大的研发实力与技术使得“SINAMICS G120”拥有极高的技术优势，能够完美地满足低压范围内的高性能应用需求。

面向未来的驱动理念—模块化设计，实现灵活随意的扩展，并首次将两种总线通讯直接集成在变频器中，使成熟的IT技术应用于工业领域中。

同时全新的功率模块，让SINAMICS G120拥有独一无二的再生能量回馈功能。

在调试过程中，用户经常会使用操作面板对控制系统进行调试，本文下面对西门子G120 变频器的智能操作面板做一个简单介绍，供用户在选择和配置时进行参考。

西门子SINAMICS G120系列变频器智能操作面板的功能和特点如下所示：1. SINAMICS G120变频器的智能操作面板IOP集成了多国语言，适合各种类型的用户使用，不论是新手还是专家都可以轻松上手调试。

智能操作面板中集成了多种应用向导，使得变频器的调试工作变得轻松简单;2. SINAMICS G120变频器的智能操作面板IOP使得用户在调试过程中无需参考任何操作手册，因为各项参数的名称和解释以及帮助信息都可以通过文本以及图形的方式显示出来，并为用户提供了参数过滤功能，过滤了调试中不必要的参数。

3. SINAMICS G120变频器的智能操作面板IOP具有导航功能，用户在调试风机，水泵等负载时，可以充分利用应用向导提供的交互式向导功能，有利于用户进行简单快速的调试;4. SINAMICS G120变频器的智能操作面板IOP具有非常友好的故障诊断功能，所有的故障和报警都可以通过详细的文本进行显示，用户可以通过INFO键得到文本帮助;5. SINAMICS G120变频器的智能操作面板IOP支持多台相同变频器的参数复制，用户在调试过程中，用户可以将已经调试好的变频器工艺参数上传到IOP 中，并且在需要的时候可以直接下载到其他相同应用的西门子变频器中。

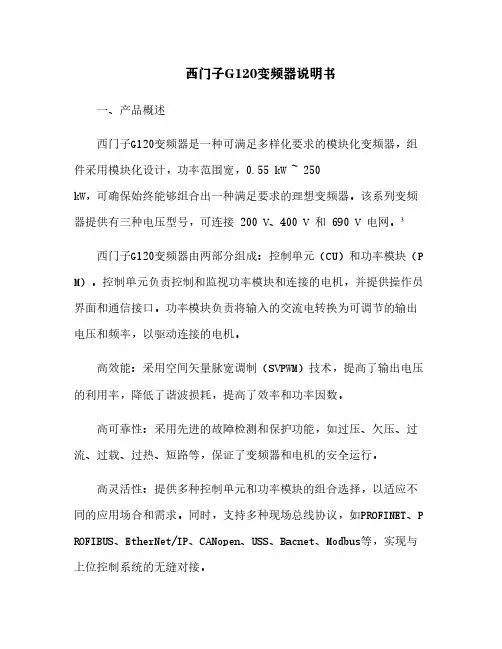

西门子G120变频器说明书一、产品概述西门子G120变频器是一种可满足多样化要求的模块化变频器，组件采用模块化设计，功率范围宽，0.55 kW ~ 250kW，可确保始终能够组合出一种满足要求的理想变频器。

该系列变频器提供有三种电压型号，可连接 200 V、400 V 和 690 V 电网。

³西门子G120变频器由两部分组成：控制单元（CU）和功率模块（P M）。

控制单元负责控制和监视功率模块和连接的电机，并提供操作员界面和通信接口。

功率模块负责将输入的交流电转换为可调节的输出电压和频率，以驱动连接的电机。

高效能：采用空间矢量脉宽调制（SVPWM）技术，提高了输出电压的利用率，降低了谐波损耗，提高了效率和功率因数。

高可靠性：采用先进的故障检测和保护功能，如过压、欠压、过流、过载、过热、短路等，保证了变频器和电机的安全运行。

高灵活性：提供多种控制单元和功率模块的组合选择，以适应不同的应用场合和需求。

同时，支持多种现场总线协议，如PROFINET、P ROFIBUS、EtherNet/IP、CANopen、USS、Bacnet、Modbus等，实现与上位控制系统的无缝对接。

高智能：具有自动调节功能，可根据电机参数和负载情况自动优化控制策略，提高运行效果和节能效果。

同时，具有故障诊断和远程监控功能，可实时显示运行状态和故障信息，并通过通信接口远程传输给上位系统或维护人员。

二、产品型号型号前缀：SINAMICS G120控制单元型号：CUxxx功率模块型号：PMxxx选配件型号：BOPxxx其中：控制单元型号由CU开头，后面跟着三位数字。

数字的第一位表示控制单元的类型，数字的第二位表示控制单元支持的现场总线协议，数字的第三位表示控制单元的版本号。

例如：CU240E-2表示E型控制单元，支持PROFINET和PROFIBUS协议，版本号为2。

功率模块型号由PM开头，后面跟着三位数字。

数字的第一位表示功率模块的类型，数字的第二位表示功率模块支持的电网电压范围，数字的第三位表示功率模块的输出功率等级。

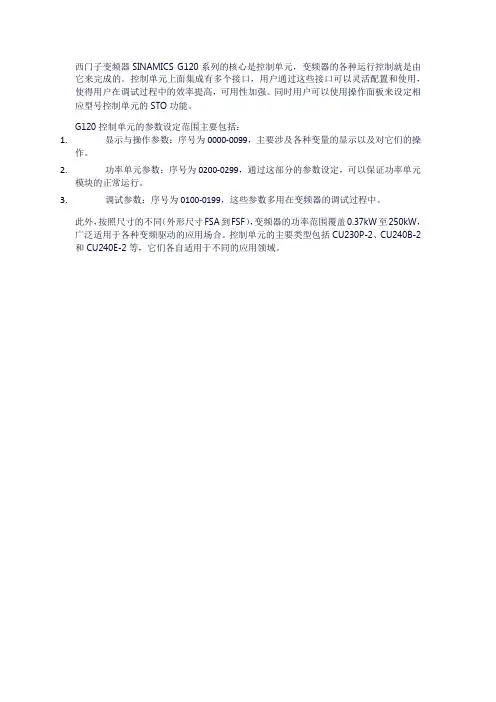

西门子变频器SINAMICS G120系列的核心是控制单元，变频器的各种运行控制就是由它来完成的。

控制单元上面集成有多个接口，用户通过这些接口可以灵活配置和使用，使得用户在调试过程中的效率提高，可用性加强。

同时用户可以使用操作面板来设定相应型号控制单元的STO功能。

G120控制单元的参数设定范围主要包括：
1.显示与操作参数：序号为0000-0099，主要涉及各种变量的显示以及对它们的操
作。

2.功率单元参数：序号为0200-0299，通过这部分的参数设定，可以保证功率单元
模块的正常运行。

3.调试参数：序号为0100-0199，这些参数多用在变频器的调试过程中。

此外，按照尺寸的不同（外形尺寸FSA到FSF），变频器的功率范围覆盖0.37kW至250kW，广泛适用于各种变频驱动的应用场合。

控制单元的主要类型包括CU230P-2、CU240B-2和CU240E-2等，它们各自适用于不同的应用领域。

西门子G120参数设置1.快速设定：P0003=3用户访问级P0010=1快速调试P0304=380V 电机电压P0305=电机电流P0307=电机功率P0310=电机频率P0311=电机转速P0314=2 4级电机P0400=12增量编码器带有零脉冲P0408=1024 光码脉冲P0700=2 命令源端子P1000=2设定源模拟量P1300=21有传感器的矢量控制P1500=0转矩设定值选择*P1900=3选择电机参数识别*静态P3900=3结束快速调试断电重启2.电机识别P1910=3 启动电机识别3.速度优化P1960=1(张力给定=100%，端子10与1短接)启动4优化完毕：（1）模拟量（0~10V）设置P0460=0P1460=15P1520=转矩上限P1521=转矩下限P1522=转矩上限P1040=5 MOP设定值确定电动电位计MOP的设定值 [Hz]P0771=31模拟量输出转矩（2）模拟量（-10V~10V）设置P0492=0允许的速度差P1460=15P1520=P1521=P1522=P1523=P1525=-100%转矩标定P0756=4电压信号P0771=31模拟量输出转矩(完)注：当优化失败时，报警为F0090，调换编码器脉冲线重试。

当张力设定变小会报警时，检查P0492是否为0。

面板拨码为 3567 电源DC24V在将变频器的数据从变频器传送到MMC (P0802 = 2) P0803传输数据到EEPROM。

sSINAMICS G120XA PN 变频器简明操作说明SINAMICS G120XA PN Converter Compact Operating Instructions04/2022不遵守安全说明和操作说明可导致生命危险本简明操作说明只包含操作变频器的重要信息。

若不遵守相关文档中的安全说明和操作说明，会导致人员重伤或死亡等事故。

• 遵守相关文档中的安全说明和安装说明。

• 参阅：https:///cs/cn/zh/ps/25530/manDanger to life if the safety instructions and operating instructions are not observedThe compact operating instructions only contain the most important information for operating the converter. If the safety instructions and operating instructions in the associated documentation are not observed, accidents involving severe injuries or death can occur.• Observe the safety instructions and operating instructions given in the associated documentation. • See also https:///cs/cn/en/ps/25530/man供货范围 Scope of delivery供货范围至少包括下列组件：• 带可运行固件的即连即用的变频器（变频器由功率模块以及不可拆卸的控制单元组成）。

关于固件升级和降级的方法可访问网址：https:///cs/cn/zh/ps/25530/dl• 一套用于连接 I/O 控制端子的连接器。
