西门子G120型变频器现场实战调试
（工程师培训）
1.软件安装要求
要求电脑安装STEP7V5.5+SP2，STARTERV4.3以上版本。
下文中实例中各设备型号：
CPU:6ES7 315-2FJ14-0AB0
G120D控制单元：6SL3 544-0FB20-1FA0
总线为Profinet,G120D通过总线控制。
2.调试步骤

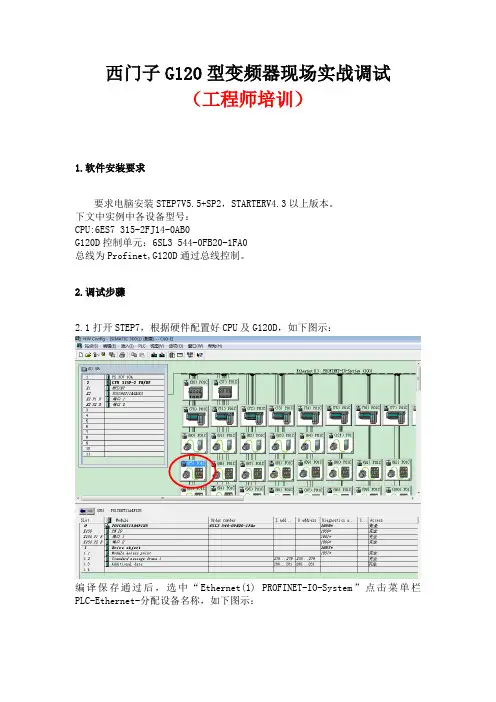

2.1打开STEP7，根据硬件配置好CPU及G120D，如下图示：
编译保存通过后，选中“Ethernet(1) PROFINET-IO-System”点击菜单栏PLC-Ethernet-分配设备名称，如下图示：
进入分配设备名称界面，如下图示：
在弹出的分配设备名称界面中，在“设备名称”选项栏里面选择你需要分配名称的G120D，在可用的“设备区域”里面查找MAC地址（MAC地址需要从现场安装的G120D的控制单元上获得），找到以后，点击“分配名称”按钮，完成STEP7中的设置。
关闭硬件配置窗口，进入STEP7主画面，选择需要设置参数的G120D，双击“Commissioning”，如下图示:
此时系统自动打开STARTER软件，如下图示：
进入STARTER主界面后，点击“Target system”菜单，选择“Select target devices”选项，如下图示:
进入选择需要连接的G120D的选择窗口，如下图示：。
第一讲硬件准备以及软件安装第二讲MMX440控制端子详解（1）.端子1、2是变频器为用户提供的10V直流稳压电源，当采用模拟电压信号输入方式输入给定频率时，用它作为高精度的直流稳压电源为模拟电压输入的直流电源；（2）3、4和10、11是模拟输入端，为用户提供两对模拟电压或电流给定输入端作为频率给定信号；（3）.端子5、6、7、8、16、17是为用户提供6个完全可编程数字输入端，对电动机进行（5）12、13和26、27端为两对模拟输出端；（6）18、19、20、21、22、23、24、25端为输出继电器的触头；（7）14、15端为电动机过热保护输入端；（8）29、30为RS485(USS协议)端。
DIP开关的介绍：左边的DIP开关（DIP1）=模拟输入1；右边的DIP开关（DIP2）=模拟输入2AIN1:DIP1=OFF=[V],0-10V;DIP1=ON=[A],0~20mAAIN2: DIP2=OFF=[V] ,0-10V;DIP2=ON=[A],0~20mA第三讲MMX440型变频器参数一览表常用的参数：参数复位：计数应用功能：第四讲MMX440参数复位操作在使用变频器之前，首先要对变频器进行参数设置。
MMX变频器参数的设置可以通过BOP（Basic Opration Panels基本操作面板）、AOP（Advanced Opration Panels高级操作面板）、计算机（通过专用软件以及RS485通讯端子）等完成。
其中BOP设置参数作为一种低成本、低成本的参数工具，被广泛应用。
BOP（AOP）外形如图4-1所示，其操作按钮的作用如表4-1所示，利用BOP 设置变频器参数的方法如图4-2所示。
图4-1 BOP（AOP）外形图表4-1 BOP（AOP）操作按钮作用一览表图4-2 利用BOP设置变频器参数变频器出厂时，每个参数都有默认值。
如果变频器经过使用，在设定新的运行参数前，最好进行参数复位（恢复到出厂状态）。
