油气储运工程振动光缆周界入侵报警系统技术规格书一、引言本技术规格书旨在对油气储运工程振动光缆周界入侵报警系统进行详细描述和规范，以确保系统设计、安装和运行的可靠性和有效性。

本规格书适用于油气储运工程中的振动光缆周界入侵报警系统。

二、系统概述振动光缆周界入侵报警系统是一种基于振动光纤技术的安全防护系统，用于监测管道、设备和设施周围的入侵行为。

该系统通过布置在油气储运工程周边的振动光缆，实时检测并报警任何非法入侵行为，以保障工程的安全运行。

三、功能要求3.1 检测功能1）实时监测：系统能够实时监测振动光缆上的任何异常振动，并能及时发出报警信号。

2）高灵敏度：系统能够对微弱振动进行高精度检测，并区分正常振动与异常入侵振动。

3）多点检测：系统能够同时监测多个位置的振动情况，并准确判断入侵位置。

4）抗干扰能力：系统能够有效抑制外部干扰信号，确保报警的准确性和可靠性。

3.2 报警功能1）声光报警：系统能够通过声音和灯光等方式及时报警，吸引人员的注意。

2）远程报警：系统能够通过网络或短信等方式将报警信息传输给相关人员，实现远程监控和管理。

3）分级报警：系统能够根据入侵行为的严重程度进行不同级别的报警，并提供相应的处理建议。

3.3 数据存储与管理1）数据记录：系统能够对所有的入侵事件进行记录和存储，并提供查询功能。

2）数据分析：系统能够对入侵事件数据进行统计分析，提供有关入侵行为规律和趋势的参考信息。

3）权限管理：系统能够实现不同用户角色的权限管理，确保数据安全性和操作合规性。

四、技术要求4.1 光缆布置1）布置密度：振动光缆应按照工程需求合理布置，覆盖全面且布置密度适宜。

2）安装方式：振动光缆应采用固定夹具或埋设方式进行安装，确保光缆的稳定性和可靠性。

3）防护措施：振动光缆应采取防水、防腐等措施，以提高其使用寿命和稳定性。

4.2 检测设备1）传感器类型：系统应选择高灵敏度、低功耗的振动传感器，以确保对微弱振动的准确检测。

振动光纤介绍CONTENS目录1. 系统优势2. 应用场景3. 产品对比4. 防区型振动光纤系统介绍4.1 发展历程4.2 工作原理和系统构成4.3 核心优势4.4 系统方案6. 安装方式和注意事项7. 案例分享5. 定位型振动光纤系统介绍5.1 发展历程5.2 工作原理和系统构成5.3 核心优势5.4 系统方案系统优势前端设备采用全无源设计适用于易燃易爆等场所传感光缆采用柔性材质便于隐蔽、随形安装3CONTENS目录1. 系统优势2. 应用场景3. 产品对比4. 防区型振动光纤系统介绍4.1 发展历程4.2 工作原理和系统构成4.3 核心优势4.4 系统方案6. 安装方式和注意事项7. 案例分享5. 定位型振动光纤系统介绍5.1 发展历程5.2 工作原理和系统构成5.3 核心优势5.4 系统方案易燃易爆场所隐蔽长距离抗电磁干扰耐腐蚀5应用场景CONTENS目录1. 系统优势2. 应用场景3. 产品对比4. 防区型振动光纤系统介绍4.1 发展历程4.2 工作原理和系统构成4.3 核心优势4.4 系统方案6. 安装方式和注意事项7. 案例分享5. 定位型振动光纤系统介绍5.1 发展历程5.2 工作原理和系统构成5.3 核心优势5.4 系统方案特性脉冲电子围栏张力电子围栏振动光纤防区型定位型阻挡功能有有搭配滚刺网则有威慑功能高有无报警功能有有有防护功能攀爬报警攀爬报警攀爬、凿墙、挖洞报警定位精准度防区防区防区±2米材料成本+施工成本较低一般<3km时高于电子围栏；>3km时低于电子围栏维护成本定期维护定期维护非人为破坏无需维护适用环境大部分环境，部分老旧墙体需要加固大部分环境，部分老旧墙体需要加固大部分环境，特别适用于易燃易爆电磁复杂场所隐蔽性无无高应用场景小区、电力、军工、金融、党政单位校园、小区、石油、化工、燃气党政机关、石油、化工、燃气、监狱管道防护、党政机关、石油、化工、燃气、监狱等安装方式附属、落地附属、落地挂网、嵌墙、埋地挂网、嵌墙、埋地产品对比振动光纤技术要求分为定位型光纤振动入侵探测器和区域型（防区型）光纤振动入侵探测器。

如何选择振动光缆报警系统周界防范报警系统是“安防第一道防线”，在安防系统中起着举足轻重的作用，随着社会的发展，科技的进步，人民生活水平不断的提高，人民生命财产和人身安全越来越受到人们的关注。

从古代的护城河、高高的城楼到现在的围墙，以及各种铁丝网等都是实体周界防范的一种表现。

随着社会的进步，人们从美观上、性能上对周界防范提出了更高的要求，各种电子类周界防范系统也随之运应而生。

周界防范系统主要通过设置在被保护区周界（或围墙）上的检测装置（如红外收发器、振动传感器、接近感应线等），来发现或防止非法入侵者企图跨越周界。

这样利用周界防范系统就可实施对场区的封闭式保护随着人们对安全防范意识的提高以及保护区域的特殊性和复杂性，以前的防范手段和产品已经不能达到人们日益增长的安全需求。

恰在此时振动光纤周界报警系统应运而生！目前市场上周界安防产品厂家繁多而且产品参差不齐鱼龙混杂，那么我们究竟如何选择一款放心的产品呢？根据本人从事安防产品销售及技术支持多年经验，想跟大家一起探讨一下。

目前总结以下几点：1、首先要选择有实力的厂家。

请大家注意我所说的是“真正”厂家，不是经销商或者代理商（当然，这不是绝对的）。

因为我觉得只有产品厂家才能有价格、技术、服务的保障。

产品卖出去了只是合作刚开始，剩下的事情才是最重要的，你懂得！2、选择产品。

说到产品我要多说几句，因为里面有好多需要注意的地方。

（1）、相关产品检测报告和厂家资质等；（2）、说明项目情况。

与厂家技术沟通，详细说明项目周界长度，结构，周围环境等情况（最好是让技术现场看一下），主要是让技术给你设计最合理的方案。

（3）、系统集成。

如果需要和其他系统集成，一定要选择合适的产品。

对产品的系统构成、输出/输入接口、防区数、电气参数、规格等参数一定要确定好。

（4）、产品的稳定性。

这个主要取决于他们的研发实力，根据公司规模和研发团队的情况来判断；（5）、误报率。

这个想必是大家都比较关心的问题，根据本人了解的情况，国内主流振动光纤报警产品多数调节方式分为两种：一种是硬件（比如拨段开关、液晶显示屏）；一种是软件（比如厂家自己研发的配套软件）。

油气储运工程振动光缆周界入侵报警系统技术规格书油气储运工程振动光缆周界入侵报警系统技术规格书摘要：本文将探讨油气储运工程中振动光缆周界入侵报警系统的技术规格书。

我们将从简单介绍到深入探讨该系统的各个方面，为读者提供全面的理解。

通过本文，读者将了解该报警系统的原理、技术要求以及适用范围，并且能够更深入地理解其在油气储运工程中的应用。

目录：1. 引言2. 系统原理3. 技术要求3.1 光缆选择3.2 报警灵敏度3.3 报警准确性3.4 系统可靠性4. 系统应用4.1 监测管道周界安全4.2 防止非法入侵4.3 预防安全事故5. 总结与展望1. 引言油气储运工程的安全至关重要，而振动光缆周界入侵报警系统能够提供有效的安全保障。

本文将介绍该系统的技术规格书，以使读者能够全面理解其原理和应用。

2. 系统原理振动光缆周界入侵报警系统利用光纤传输振动信号，并通过信号分析和处理来判断是否有入侵者。

该系统由主控制器、光源、光纤传感器和报警器等组成。

光纤传感器能够监测光缆上的振动信号，并将信号传输给主控制器进行分析。

当有入侵信号时，主控制器将触发报警器进行报警。

3. 技术要求振动光缆周界入侵报警系统具有以下技术要求。

3.1 光缆选择振动光缆应选择抗拉强度高、阻力低、对外界环境变化敏感度低的光缆。

光缆的长度应根据实际应用需求进行选择。

3.2 报警灵敏度系统的报警灵敏度应能够准确判断细微的振动信号，并排除环境噪音的干扰。

系统还应具备自适应能力，可以根据环境的变化进行调整。

3.3 报警准确性报警系统的准确性对于油气储运工程的安全至关重要。

系统应能够区分真实的入侵信号和误报信号，并能够及时准确地报警。

3.4 系统可靠性振动光缆周界入侵报警系统应具备高可靠性，能够抵抗外部干扰和恶劣环境的影响。

系统的故障率应尽可能低，且具备自动诊断和修复功能。

4. 系统应用振动光缆周界入侵报警系统在油气储运工程中有广泛的应用。

4.1 监测管道周界安全通过布设振动光缆，系统能够实时监测油气管道周围的活动情况，及时发现并报警管道周界的非法入侵行为，保障油气储运的安全。

光纤振动探测报警系统原理
光纤振动探测报警系统是一种基于光学原理的安全监测系统，用于检测和报警周围环境中的振动或震动。

它利用光纤作为传感器来感知外部的振动变化，并将其转化为光学信号进行分析和处理。

该系统的主要原理是利用光纤的特性，即当光纤受到外部振动时，会引起光信号的相位或强度的变化。

系统中通常采用两种主要的测量方法：时间域反射（Time Domain Reflectometry，TDR）和频域分析（Frequency Domain Analysis）。

在时间域反射方法中，系统通过向光纤发送脉冲光信号，并测量光信号的反射时间和强度来确定振动的位置和幅度。

当光信号遇到振动点时，一部分光信号会反射回来，通过测量反射光的时间差和强度变化，可以确定振动源的位置和振动的强度。

在频域分析方法中，系统通过将光信号转化为频谱信号，并分析不同频率下的光信号强度来识别振动源的特征。

不同振动源产生的振动频率不同，通过对光信号频谱的分析，可以确定振动源的特征和位置。

光纤振动探测报警系统具有高灵敏度、快速响应、抗干扰能力强等优点，在安防监控、地震监测、管道泄漏检测等领域有广泛的应用。

振动光缆周界入侵报警系统系统的核心技术本系统的核心技术是“东大—华夏光子技术研究中心”（永大科技集团与东南大学联合组建）的留学归国专家在美国麻省理工学院（MIT)的研究成果基础上，集中了十多位博导、教授和博士生，经过数年攻关成功研发的“双光源全光纤扰动传感监测与定位”技术。

该技术采用双光源全光纤传感原理,利用一芯光纤对外界的任何微小扰动信号形成的震动波、压力波、声波进行感知；通过对光信号参数（振幅、频率、相位、偏振态）的调制，再经过对光信号的检出、传输以及光电信号的处理后，能准确检出扰动源状态，计算其位置，并进行扰动源的危害判断、模式识别后,做出处理方案选择。

此双光源技术的研究成功,成为我司全光纤监控预警系统的核心技术。

1。

1。

1 工作原理光纤传感包含对外界信号（被测量)的感知和传输两种功能。

所谓感知（或敏感），是指外界信号按照其变化规律使光纤中传输的光波的物理特征参量(如强度、波长、频率、相位和偏振态等)发生变化后，测量光参量的变化。

这种“感知"实质上是外界信号对光纤中传播的光波实施调制.外界扰动（如振动、弯曲、挤压等情况)对光纤中光通量的影响属于功能型光强调制。

该技术采用全光纤传感原理，利用一芯光纤对外界的任何微小扰动信号形成的震动波、压力波、声波进行感知;通过对光信号参数（振幅、频率、相位、偏振态）的调制，当经调制的光信号由激光器输进光纤时，探测器会接收到散射或反射光信号的参数（振幅、频率、相位、偏振态）。

若传感光纤没有受到任何扰动或光的传输没有变化，那么光信号的参数也将不发生变化；当传感光纤受到运动或振动的干扰时，光信号的传输模式就会发生变化.光纤中未受到任何扰动时光传播途径如图1：图1光纤中受到振动或运动扰动时光传播途径如图2：图2光纤中受到压力扰动时光传播途径如图3：图3运动、振动、压力都会导致形态被干扰而产生光信号振幅、频率、相位、偏振态的改变。

光电探测器对此改变进行探测，经过对光信号的检出、传输以及光电信号的处理后，能准确检出扰动源状态，计算其位置，并进行扰动源的危害判断,模式识别后，做出处理方案选择。

- 82 -CHINA RAILWAY 2016/06着我国高速铁路里程不断增加，维护高铁线路安全日益重要。

目前主要的防护手段是沿线的防护栅栏以及人防巡逻，当不法人员侵入时，很难实时发现安全隐患。

为及时发现并快速处置恐怖袭击和破坏铁路的犯罪活动，建设铁路沿线周界入侵报警系统迫在眉睫。

通过对周界入侵报警系统的分析，提出振动光纤技术监测的解决方案[1]。

1 技术方案1.1 振动光纤光纤传感器是20世纪70年代中期发展起来的一种新型传感器，它与传统的传感器相比具有众所周知的优势：灵敏度高，抗电磁干扰，耐腐蚀，耐高低温，传感光纤本身无源、无易老化部件、寿命长易维护，可监测距离长，无源传感光缆可达数十千米，多个单位可以级联组成庞大的检测系统等。

振动光纤可实现全天候工作，对周边环境适应性较好；适用于各种复杂地形，可实现对不规则周界的探测；可直接铺设在各种铁网、铁艺、塑钢、砖墙以及不规则围墙上。

1.2 振动光纤周界报警系统的技术原理振动光纤周界报警系统的感应部件是光缆，通过对运动、压力和振动的快速感应可以对诸如攀爬、剪切、行走等行为进行监测。

振动光纤具有特殊核心层和特殊护封，能够保证正常使用而不受外界气候和恶劣环境的影响。

当光信号输送进光纤时，系统软件探测器会处理接收到的光信号的相位，当振动光纤受到运动或振动的干扰时，光信号的传输模式就会发生变化。

在振动光纤技术应用中多数采用基于迈克尔逊干涉仪技术的防区型产品。

两芯单模光纤构成光纤干涉仪[2]，用相干激光器向其发射一束激光，由这两根光纤组成的干涉仪输出干涉光信号，当光纤受到外界侵扰，如：挖掘、触碰、敲打等，则干涉光的输出波形改变，并产生干涉图像，通过光探测器可检测到这一波形变化，通过软件分析变化波形的特征，可以分辨出事件的真实情况，从而达到入侵模式识别的效果。

振动光纤周界入侵报警系统在铁路的应用陈树骏：通号通信信息集团有限公司安防技术分公司，产品经理，北京，100070摘 要：为了及时发现并快速处置恐怖袭击和破坏铁路的犯罪活动，针对目前铁路沿线防护栅栏和人防能力薄弱的问题，建设周界入侵报警系统迫在眉睫。

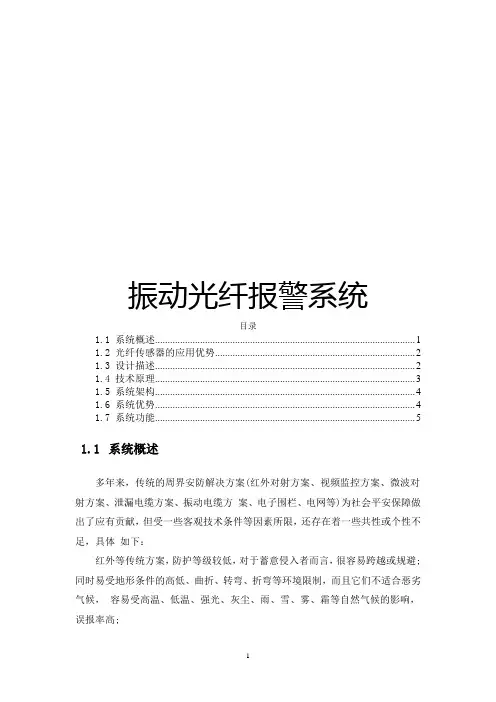

振动光纤报警系统目录1.1 系统概述 (1)1.2 光纤传感器的应用优势 (2)1.3 设计描述 (2)1.4 技术原理 (3)1.5 系统架构 (4)1.6 系统优势 (4)1.7 系统功能 (5)1.1系统概述多年来，传统的周界安防解决方案(红外对射方案、视频监控方案、微波对射方案、泄漏电缆方案、振动电缆方案、电子围栏、电网等)为社会平安保障做出了应有贡献，但受一些客观技术条件等因素所限，还存在着一些共性或个性不足，具体如下：红外等传统方案，防护等级较低，对于蓄意侵入者而言，很容易跨越或规避;同时易受地形条件的高低、曲折、转弯、折弯等环境限制，而且它们不适合恶劣气候，容易受高温、低温、强光、灰尘、雨、雪、雾、霜等自然气候的影响，误报率高;泄露电缆和振动电缆报警属于电缆传感，传感部分都是有源的，系统功耗很大;电子围栏、电网等方案又有一定危害性。

上述方案可监测的距离较短，单位距离成本高，在需要进行长距离监测的情况下，系统造价高昂。

且传感器单元的寿命较短，长时间连续使用，维护成本较高，干扰机会增多(电磁干扰、信号干扰、串扰等)，灵敏性下降，误报率、漏报率上升等;综上可见，基于电传感技术的传统周界安防解决方案受自身技术条件限制存在诸多功能缺陷，而新时期的周界安防系统要能够对各种入侵事件及时识别响应，且须具有长距离监控、低能源依赖性、高环境耐受性、抗电磁干扰、抗腐蚀等特性。

1.2光纤传感器的应用优势与传统的电传感器相比，光纤传感器在传感网络应用中具有非常明显的技术优势，体积小，重量轻、具有非常好的可靠性和稳定性;无源系统、能源依赖性低，可大大节省供电设备与线路的成本，适合长距离使用;抗电磁干扰、抗腐蚀，完全不受雷电影响，能在恶劣的化学环境、野外环境及强电磁干扰等场所下工作;无辐射、无易燃易爆材料、防水、环保等。

1.3设计描述光纤振动入侵探测器是周界入侵报警系统主要组成部分，对比脉冲电子围栏、张力式电子围栏、泄漏电缆入侵探测、红外对射入侵探测器具有前端无源、探测距离长、抗雷击、抗干扰、随形隐蔽安装等特点。

光纤微振动预警系统默认分类2009-11-30 09:55:14 阅读62 评论2 字号：大中小订阅一、系统目的通过光纤微振动预警系统可以实现对地下管线由第三方施工导致的泄露，人为钻孔盗油以及管线腐蚀老化泄露的实时在线监测。

在探测微振动信号的基础上做出报警事件的判断，同时实现预警定位，最终实现预先报警。

图 1 为光纤微振动预警系统应用示意图。

图 1 油气管线光纤微振动预警系统应用示意图光纤微振动预警系统在管线防护领域的应用具有以下几点技术优势：1 监测距离长：基于标准通信光缆即可实现100km 的监测距离；2 施工成本低：外场完全基于已铺设的标准通信光缆，无需复杂施工；3 定位精度高：可以实现100m 内的定位精度，以实现及时抵达报警地点；4 响应速度快：响应时间小于10ms，实时在线监测；5 报警概率高：高灵敏度传感和振动波形分析可以实现零漏警率和低误警率；6 无需外场供电：光波在长距离光缆中传输即可完成监测，无需供电；7 本质安全：光缆为电绝缘介质，无发热和释放电火花发生；8 无电磁干扰：光波对电磁环境不敏感，不受电磁干扰（如地磁场）影响。

二、系统原理光纤微振动预警系统基于激光干涉原理，能够对微米量级的光缆形变进行准确测量，同时在振动波形测量的基础上进行对振动的实时定位。

如图 2 所示，外界振动会使在光缆中传输的光波的传输相位发生变化，从而导致干涉特性的改变。

通过检测干涉信号可以得到外界振动信号，通过对振动信号的波形进行分析可以做出报警判断，同时通过定位算法可以得到振动位置，实现报警事件的定位。

系统工作原理的流程图见图3。

图 2 振动作用光纤示意图图3 系统工作原理的流程图见三、系统构成光纤微振动预警系统由以下几部分组成：主控计算机：根据用户要求定义的接口与主控仪连接，提取主控仪输出信号进行后续处理。

运行光线微振动预警系统软件，直接显示监测管线线路情况。

主控仪：系统的核心组成部分。

内部含有光源模块，光路耦合模块和探测器模块等等。
