光纤振动周界入侵报警系统的应用(资料)

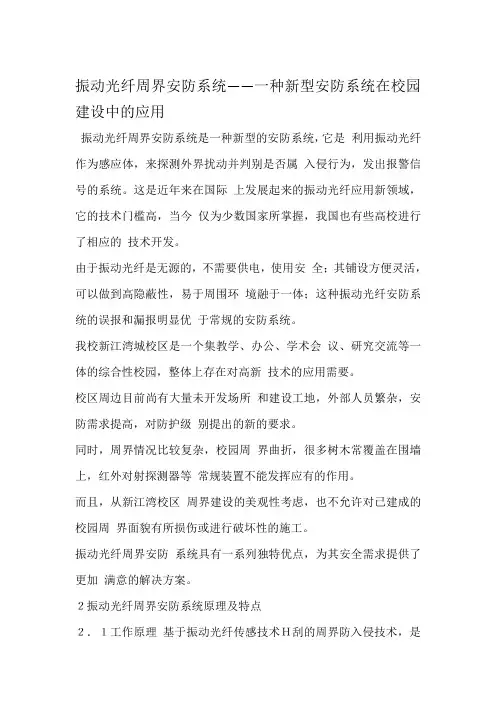

振动光纤周界安防系统——一种新型安防系统在校园建设中的应用振动光纤周界安防系统是一种新型的安防系统，它是利用振动光纤作为感应体，来探测外界扰动并判别是否属入侵行为，发出报警信号的系统。

这是近年来在国际上发展起来的振动光纤应用新领域，它的技术门槛高，当今仅为少数国家所掌握，我国也有些高校进行了相应的技术开发。

由于振动光纤是无源的，不需要供电，使用安全；其铺设方便灵活，可以做到高隐蔽性，易于周围环境融于一体；这种振动光纤安防系统的误报和漏报明显优于常规的安防系统。

我校新江湾城校区是一个集教学、办公、学术会议、研究交流等一体的综合性校园，整体上存在对高新技术的应用需要。

校区周边目前尚有大量未开发场所和建设工地，外部人员繁杂，安防需求提高，对防护级别提出的新的要求。

同时，周界情况比较复杂，校园周界曲折，很多树木常覆盖在围墙上，红外对射探测器等常规装置不能发挥应有的作用。

而且，从新江湾校区周界建设的美观性考虑，也不允许对已建成的校园周界面貌有所损伤或进行破坏性的施工。

振动光纤周界安防系统具有一系列独特优点，为其安全需求提供了更加满意的解决方案。

２振动光纤周界安防系统原理及特点２．１工作原理基于振动光纤传感技术Ｈ刮的周界防入侵技术，是近年来随着振动光纤传感技术在工业领域内的应用而发展起来的，以振动光纤传感技术为基础的周界安防系统正成为周界安防技术领域中的一大亮点与热点。

它的显著特点是采用振动光纤作为感应器，来感受外界侵扰信息。

２．２特点及优势与传统的电传感器相比，振动光纤传感器在周界安防应用中具有明显的技术优势：①对外无信号辐射，防静电和雷击，防电磁和射频干扰，防雷达辐射；② 耐腐蚀，适于多种环境，工作温度-30℃～+70℃，使用寿命长达15年以上；③可以通过一条感应光缆构成分布式的振动光纤传感网络。

这些特点，使得周界安防工作得以进入一些以前不曾进入的领域，如大范围、长距离水中、地下布防；得以实现以前难以实现的技术目标，如卓越的抗干扰性能、对象模式识别功能，从而大幅度地提高现有周界整体的防入侵能力。

油气储运工程振动光缆周界入侵报警系统技术规格书一、引言本技术规格书旨在对油气储运工程振动光缆周界入侵报警系统进行详细描述和规范，以确保系统设计、安装和运行的可靠性和有效性。

本规格书适用于油气储运工程中的振动光缆周界入侵报警系统。

二、系统概述振动光缆周界入侵报警系统是一种基于振动光纤技术的安全防护系统，用于监测管道、设备和设施周围的入侵行为。

该系统通过布置在油气储运工程周边的振动光缆，实时检测并报警任何非法入侵行为，以保障工程的安全运行。

三、功能要求3.1 检测功能1）实时监测：系统能够实时监测振动光缆上的任何异常振动，并能及时发出报警信号。

2）高灵敏度：系统能够对微弱振动进行高精度检测，并区分正常振动与异常入侵振动。

3）多点检测：系统能够同时监测多个位置的振动情况，并准确判断入侵位置。

4）抗干扰能力：系统能够有效抑制外部干扰信号，确保报警的准确性和可靠性。

3.2 报警功能1）声光报警：系统能够通过声音和灯光等方式及时报警，吸引人员的注意。

2）远程报警：系统能够通过网络或短信等方式将报警信息传输给相关人员，实现远程监控和管理。

3）分级报警：系统能够根据入侵行为的严重程度进行不同级别的报警，并提供相应的处理建议。

3.3 数据存储与管理1）数据记录：系统能够对所有的入侵事件进行记录和存储，并提供查询功能。

2）数据分析：系统能够对入侵事件数据进行统计分析，提供有关入侵行为规律和趋势的参考信息。

3）权限管理：系统能够实现不同用户角色的权限管理，确保数据安全性和操作合规性。

四、技术要求4.1 光缆布置1）布置密度：振动光缆应按照工程需求合理布置，覆盖全面且布置密度适宜。

2）安装方式：振动光缆应采用固定夹具或埋设方式进行安装，确保光缆的稳定性和可靠性。

3）防护措施：振动光缆应采取防水、防腐等措施，以提高其使用寿命和稳定性。

4.2 检测设备1）传感器类型：系统应选择高灵敏度、低功耗的振动传感器，以确保对微弱振动的准确检测。

光纤振动安防技术应用处理方案 应用领域➢ 变电站及重要电力线路或场所安防处理方案； 全光纤振动传感系统（FPSS 防区型系统）和视频联动全光纤振动传感系统（FPSS 防区型系统）, 是运用光纤作为传感器实现分布式周界安防监测旳报警系统。

FPSS 系统构成重要包括: 控制主机、光模块、反射仪以及传感和通讯光缆。

防区范围内一旦有入侵人员翻越、破坏铁栅栏或围墙, 监控室将会有语音报警提醒、防区位置画面提醒以及详细旳报警事件记录。

同步, 系统具有视频联动功能, 传感光缆 通讯光缆 1-N 路 反射镜控制主机光模块 视频控制单元 协议或干接点即某个防区报警, 将联动附近旳监控摄像机画面切换显示或进行自动视频跟踪。

全光纤振动传感子系统（PDVS定位型型系统）和视频联动全光纤振动传感系统（PDVS定位型系统）, 是运用光纤作为传感器实现分布式周界安防监测旳报警系统。

PDVS系统构成重要包括: 系统主机、光中继模块以及传感光缆。

光缆布置范围内一旦有入侵人员翻越、破坏铁栅栏或围墙, 监控室将会有语音报警提醒、显示报警位置、画面提醒以及详细旳报警事件记录。

同步, 系统具有视频联动功能, 即某个区域报警, 将联动附近旳监控摄像机画面切换显示或进行自动视频跟踪。

1，详细光缆布置如下:2，地埋方式3，挂栅栏4，挂墙传感光缆1，系统优势:2，防雷、防电磁干扰、合用易燃易爆场所；3，不受雾霾、光线条件、风雨、温度等天候状况影响；4，可进行挂网、地埋、围墙固定、水下敷设等多种安装；5，前端设备均采用全光无源组件, 合用范围广, 合用寿命场, 无需维护；6，持续不间断24小时全天候监测；探测器隐蔽性高, 违法人员无法破换或规避系统。

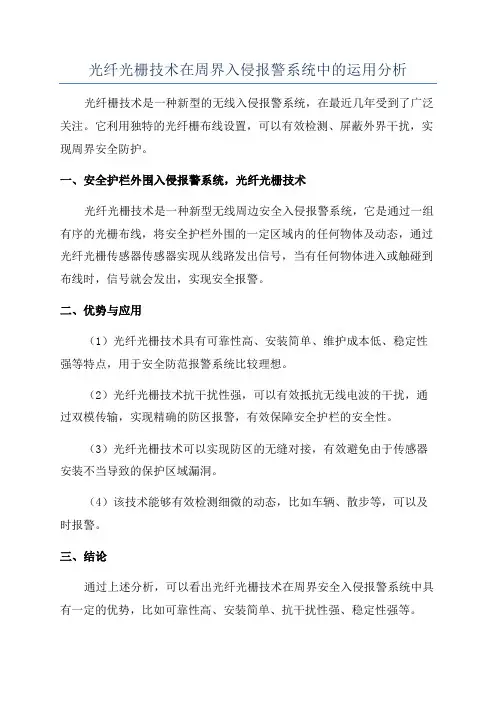

光纤光栅技术在周界入侵报警系统中的运用分析
光纤栅技术是一种新型的无线入侵报警系统，在最近几年受到了广泛关注。

它利用独特的光纤栅布线设置，可以有效检测、屏蔽外界干扰，实现周界安全防护。

一、安全护栏外围入侵报警系统，光纤光栅技术
光纤光栅技术是一种新型无线周边安全入侵报警系统，它是通过一组有序的光栅布线，将安全护栏外围的一定区域内的任何物体及动态，通过光纤光栅传感器传感器实现从线路发出信号，当有任何物体进入或触碰到布线时，信号就会发出，实现安全报警。

二、优势与应用
（1）光纤光栅技术具有可靠性高、安装简单、维护成本低、稳定性强等特点，用于安全防范报警系统比较理想。

（2）光纤光栅技术抗干扰性强，可以有效抵抗无线电波的干扰，通过双模传输，实现精确的防区报警，有效保障安全护栏的安全性。

（3）光纤光栅技术可以实现防区的无缝对接，有效避免由于传感器安装不当导致的保护区域漏洞。

（4）该技术能够有效检测细微的动态，比如车辆、散步等，可以及时报警。

三、结论
通过上述分析，可以看出光纤光栅技术在周界安全入侵报警系统中具有一定的优势，比如可靠性高、安装简单、抗干扰性强、稳定性强等。

振动光纤探测报警系统监狱周界监控应用方案[摘要] 监狱是关押和改造犯罪人员的场所，安全是首先要保障的。

要保障社会的安全，也要保障狱警人员的安全以及在押人员的安全与稳定。

随着光纤传感技术在各行各业的广泛应用，基于光纤传感技术而开发的系统设备已经达到了监狱监控系统实际应用的要求...监狱是关押和改造犯罪人员的场所，安全是首先要保障的。

要保障社会的安全，也要保障狱警人员的安全以及在押人员的安全与稳定。

随着光纤传感技术在各行各业的广泛应用，基于光纤传感技术而开发的系统设备已经达到了监狱监控系统实际应用的要求，并在实际应用中效果明显。

通过光纤报警系统与计算机技术的有效结合，可以有效地加强对服刑人员的管理，减少意外情况的发生，光纤报警系统可以准确及时地反映重要地点的情况，增强安全保障措施，是监狱现代化管理的重要手段。

系统设计说明方案采用三安古德的“sa-z8振动光纤探测报警系统”，设备已取得相关认证。

该系统使用光纤作为传感器，具有不受电磁干扰、耐腐蚀、受环境影响小、误报率低、定位精度高等，与其它安防设备相比该系统有无源、无辐射、抗干扰、防区范围大等特点。

报警主控系统装有—套自适应算法程序，由于采用这样的自适应算法，使得系统可以补偿环境影响，消除由于环境造成的误报。

光纤传感器能够将当前的天气状况变化反应给处理器，使主控系统能够消除风的影响而不降低探测灵敏度。

系统总体逻辑设计报警主机负责对周界的围栏部分进行探测，报警主机设置在中心机房，并通过TCP/IP与监控软件进行通信。

在中心机房的监控软件通过TCP/IP或RS232和视频矩阵或PA等其他第三方系统进行联动。

当某一防区探测到报警事件后，根据事先的设定触发相应的视频联动进行视频监控。

振动光纤探测报警系统还可以通过继电器输出的方式和视频/PA/声光等系统进行连接，以干节点信号触发联动。

系统详细设计振动光纤探测报警系统，监狱地埋布置光纤传感器，这条光纤传感器构成探测回路，可以保证最佳的探测效果。

周界报警系统周界入侵报警系统报警原理及方案1.入侵检测：周界报警系统通常采用多种感知技术，如红外、微波、声音、光电等，用于实时监测周界边界线上的入侵行为。

当有物体穿过边界线时，感知器会发出信号。

2.报警信号传输：当感知器发出入侵信号后，周界报警系统会将信号传输到报警控制器或报警中心。

传输手段通常包括有线传输和无线传输两种方式，其中有线传输可提供更稳定可靠的信号传输，无线传输则更为灵活便捷。

针对周界报警系统的报警方案，以下是一些建议和实践经验：1.合理设置报警区域：根据实际需要和安全要求，将周界边界线分成多个区域，设置不同的报警级别和响应方式。

重点区域可以采用多重感知技术，以提高入侵检测的准确性和可靠性。

2.选择合适的感知器：不同的场景和需求可能需要使用不同类型的感知器。

例如，红外传感器适用于人员或动物的检测，而微波传感器适用于车辆或大型物体的检测。

综合考虑实际情况，选择合适的感知器来提高入侵检测的效果。

3.优化信号传输方式：根据实际情况选择有线传输或无线传输方式。

有线传输可提供更稳定和可靠的信号传输，但需要考虑布线的成本和难度；无线传输则更灵活方便，但需注意信号干扰和距离限制等。

4.良好的报警管理：合理设置报警延时时间和报警确认时间，以避免误报或漏报。

同时，定期进行系统的维护和检修，保证系统的正常运行和准确性。

5.报警联动应用：将周界报警系统与其他安防设备进行联动，如视频监控系统、入侵防范系统等，可以提高报警响应效果。

当发生入侵行为时，系统可以自动启动相应的监控录像或发送报警通知，增强安全防范能力。

总之，周界报警系统是一种重要的安防设备，它基于感知技术对周界边界线上的入侵行为进行监测，并通过信号传输和报警响应等方式提供报警功能。

合理的设置和选择感知器、优化信号传输方式、良好的报警管理以及报警联动应用等都是实施周界报警系统报警方案时应考虑的因素，以提高系统的安全性和可靠性。

油气储运工程振动光缆周界入侵报警系统技术规格书油气储运工程振动光缆周界入侵报警系统技术规格书摘要：本文将探讨油气储运工程中振动光缆周界入侵报警系统的技术规格书。

我们将从简单介绍到深入探讨该系统的各个方面，为读者提供全面的理解。

通过本文，读者将了解该报警系统的原理、技术要求以及适用范围，并且能够更深入地理解其在油气储运工程中的应用。

目录：1. 引言2. 系统原理3. 技术要求3.1 光缆选择3.2 报警灵敏度3.3 报警准确性3.4 系统可靠性4. 系统应用4.1 监测管道周界安全4.2 防止非法入侵4.3 预防安全事故5. 总结与展望1. 引言油气储运工程的安全至关重要，而振动光缆周界入侵报警系统能够提供有效的安全保障。

本文将介绍该系统的技术规格书，以使读者能够全面理解其原理和应用。

2. 系统原理振动光缆周界入侵报警系统利用光纤传输振动信号，并通过信号分析和处理来判断是否有入侵者。

该系统由主控制器、光源、光纤传感器和报警器等组成。

光纤传感器能够监测光缆上的振动信号，并将信号传输给主控制器进行分析。

当有入侵信号时，主控制器将触发报警器进行报警。

3. 技术要求振动光缆周界入侵报警系统具有以下技术要求。

3.1 光缆选择振动光缆应选择抗拉强度高、阻力低、对外界环境变化敏感度低的光缆。

光缆的长度应根据实际应用需求进行选择。

3.2 报警灵敏度系统的报警灵敏度应能够准确判断细微的振动信号，并排除环境噪音的干扰。

系统还应具备自适应能力，可以根据环境的变化进行调整。

3.3 报警准确性报警系统的准确性对于油气储运工程的安全至关重要。

系统应能够区分真实的入侵信号和误报信号，并能够及时准确地报警。

3.4 系统可靠性振动光缆周界入侵报警系统应具备高可靠性，能够抵抗外部干扰和恶劣环境的影响。

系统的故障率应尽可能低，且具备自动诊断和修复功能。

4. 系统应用振动光缆周界入侵报警系统在油气储运工程中有广泛的应用。

4.1 监测管道周界安全通过布设振动光缆，系统能够实时监测油气管道周围的活动情况，及时发现并报警管道周界的非法入侵行为，保障油气储运的安全。

- 82 -CHINA RAILWAY 2016/06着我国高速铁路里程不断增加，维护高铁线路安全日益重要。

目前主要的防护手段是沿线的防护栅栏以及人防巡逻，当不法人员侵入时，很难实时发现安全隐患。

为及时发现并快速处置恐怖袭击和破坏铁路的犯罪活动，建设铁路沿线周界入侵报警系统迫在眉睫。

通过对周界入侵报警系统的分析，提出振动光纤技术监测的解决方案[1]。

1 技术方案1.1 振动光纤光纤传感器是20世纪70年代中期发展起来的一种新型传感器，它与传统的传感器相比具有众所周知的优势：灵敏度高，抗电磁干扰，耐腐蚀，耐高低温，传感光纤本身无源、无易老化部件、寿命长易维护，可监测距离长，无源传感光缆可达数十千米，多个单位可以级联组成庞大的检测系统等。

振动光纤可实现全天候工作，对周边环境适应性较好；适用于各种复杂地形，可实现对不规则周界的探测；可直接铺设在各种铁网、铁艺、塑钢、砖墙以及不规则围墙上。

1.2 振动光纤周界报警系统的技术原理振动光纤周界报警系统的感应部件是光缆，通过对运动、压力和振动的快速感应可以对诸如攀爬、剪切、行走等行为进行监测。

振动光纤具有特殊核心层和特殊护封，能够保证正常使用而不受外界气候和恶劣环境的影响。

当光信号输送进光纤时，系统软件探测器会处理接收到的光信号的相位，当振动光纤受到运动或振动的干扰时，光信号的传输模式就会发生变化。

在振动光纤技术应用中多数采用基于迈克尔逊干涉仪技术的防区型产品。

两芯单模光纤构成光纤干涉仪[2]，用相干激光器向其发射一束激光，由这两根光纤组成的干涉仪输出干涉光信号，当光纤受到外界侵扰，如：挖掘、触碰、敲打等，则干涉光的输出波形改变，并产生干涉图像，通过光探测器可检测到这一波形变化，通过软件分析变化波形的特征，可以分辨出事件的真实情况，从而达到入侵模式识别的效果。

振动光纤周界入侵报警系统在铁路的应用陈树骏：通号通信信息集团有限公司安防技术分公司，产品经理，北京，100070摘 要：为了及时发现并快速处置恐怖袭击和破坏铁路的犯罪活动，针对目前铁路沿线防护栅栏和人防能力薄弱的问题，建设周界入侵报警系统迫在眉睫。

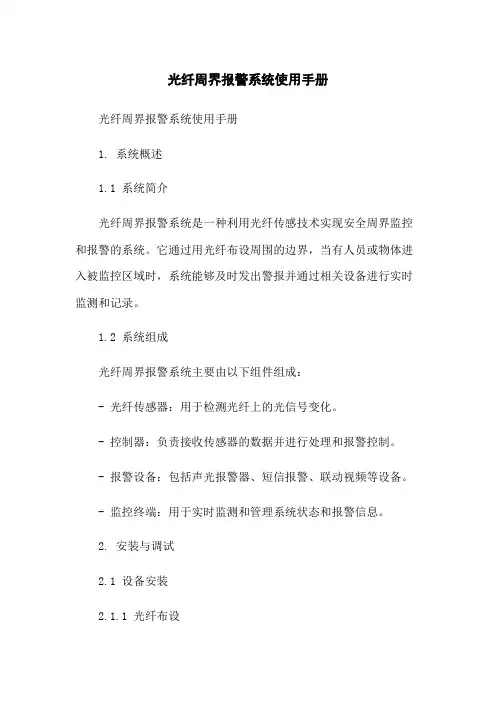

光纤周界报警系统使用手册光纤周界报警系统使用手册1. 系统概述1.1 系统简介光纤周界报警系统是一种利用光纤传感技术实现安全周界监控和报警的系统。

它通过用光纤布设周围的边界，当有人员或物体进入被监控区域时，系统能够及时发出警报并通过相关设备进行实时监测和记录。

1.2 系统组成光纤周界报警系统主要由以下组件组成：- 光纤传感器：用于检测光纤上的光信号变化。

- 控制器：负责接收传感器的数据并进行处理和报警控制。

- 报警设备：包括声光报警器、短信报警、联动视频等设备。

- 监控终端：用于实时监测和管理系统状态和报警信息。

2. 安装与调试2.1 设备安装2.1.1 光纤布设在安装光纤时，需要按照周界的实际情况进行布设，确保光纤覆盖到需要监控的区域，并保持光纤的完整性和牢固性。

2.1.2 传感器安装将传感器连接到安装好的光纤上，并固定好位置，使其可以准确感知周边的光信号变化。

2.1.3 控制器和报警设备安装根据实际情况选择合适的位置安装控制器和报警设备，并保证其能够正常工作并与传感器相连。

2.2 系统调试2.2.1 连接测试在完成设备安装后，进行连接测试，检测传感器、控制器和报警设备之间的连接是否正常。

2.2.2 参数配置根据现场情况，对系统进行参数配置，包括光纤布设长度、报警阈值等，以确保系统能够准确地进行报警和监测。

3. 系统操作3.1 系统启动与关闭按照控制器的说明书启动和关闭系统，确保系统能够正常运行和关闭。

3.2 系统监测与报警3.2.1 实时监测通过监控终端实时查看系统的运行状态和周界情况，包括光纤的状态、周界报警区域的报警情况等。

3.2.2 报警处理当系统发出报警时，及时采取相应的措施，包括查看报警信息、确认报警区域等，并通过报警设备进行警示。

4. 系统维护与故障排除4.1 系统维护定期对系统进行维护，包括清洁光纤、检测设备连接状态、校准传感器等，以保证系统的正常工作。

4.2 故障排除当系统出现故障时，按照故障排查指南进行故障诊断和修复，以尽快恢复系统的正常运行。

振动光纤、泄漏电缆在周界入侵系统中的运用随着社会的不断进步，经济的快速发展及生活质量的不断提高。

人们的安全防范要求也在不断增高，因而周界入侵报警系统成为人们安全防范的首要防线。

目前在周界防护监控报警应用系统中，主要采用的系统有振动光纤、泄漏电缆、脉冲电子围栏、刀片电子围、红外对射，激光对射、报警主机。

针对传统的周界入侵报警产品如红外对射、激光对射、报警主机等安装复杂、设备隐蔽性差、误报率高等缺点。

针对以上问题，利用现代的脉冲/刀片电子围栏、振动光纤、泄漏电缆优势，研发的周界入侵报警系统能满足现代社会各种场所。

它具有室外无源、传感区域任意定址、可以野外敷设、抗电磁干扰强、能抗雷击电闪等优点。

在当代，基于光纤光栅传感技术的监测、测量已经应用于很多领域，如煤矿、油库、石油管道、桥梁等敏感设施。

所以基于振动光纤的光纤光栅传感技术周界入侵报警系统的研发具有重要意义。

通过分析比较，找出它们的优缺点后，研发了一种基于光纤光栅振动传感器的周界入侵报警系统。

它有效弥补了以前防入侵报警系统的不足，能实施全天候报警，具有高抗扰性，能实现科学定址，并且室外无源，能满足现在周界入侵报警系统的要求。

随着社会的不断进步、经济的发展和生活质量的提高，人们的安全防范需求也在不断增长，传统的周界防范手段，如：红外对射、激光对射等，已经不能保障人们生命财产的安全。

因此，研究适应时代的周界入侵报警技术具有重要意义。

将传统的周界防范的物理管理办法上升到智能化，从而有效提高周界入侵的效率。

目前，市面上主要有红外线对射器、激光对射、微波探测器、振动光纤、泄漏电缆、等多种周界防入侵设备。

这些传感器主要缺点是受气候干扰大，误报、漏报率高等缺点。

虽然光纤干涉型的出现克服了上述缺点，但由于其原理，不能对入侵报警的位置进行精确定位。

而以光纤栅传感技术为基础的振动光纤、泄漏电缆、电子围栏的周界入侵报警系统不仅保留了光纤振动传感器的抗电磁干扰、传输速度快、距离远等优点，还克服了其它产品不能精确定位的缺点。

光纤微振动预警系统默认分类2009-11-30 09:55:14 阅读62 评论2 字号：大中小订阅一、系统目的通过光纤微振动预警系统可以实现对地下管线由第三方施工导致的泄露，人为钻孔盗油以及管线腐蚀老化泄露的实时在线监测。

在探测微振动信号的基础上做出报警事件的判断，同时实现预警定位，最终实现预先报警。

图 1 为光纤微振动预警系统应用示意图。

图 1 油气管线光纤微振动预警系统应用示意图光纤微振动预警系统在管线防护领域的应用具有以下几点技术优势：1 监测距离长：基于标准通信光缆即可实现100km 的监测距离；2 施工成本低：外场完全基于已铺设的标准通信光缆，无需复杂施工；3 定位精度高：可以实现100m 内的定位精度，以实现及时抵达报警地点；4 响应速度快：响应时间小于10ms，实时在线监测；5 报警概率高：高灵敏度传感和振动波形分析可以实现零漏警率和低误警率；6 无需外场供电：光波在长距离光缆中传输即可完成监测，无需供电；7 本质安全：光缆为电绝缘介质，无发热和释放电火花发生；8 无电磁干扰：光波对电磁环境不敏感，不受电磁干扰（如地磁场）影响。

二、系统原理光纤微振动预警系统基于激光干涉原理，能够对微米量级的光缆形变进行准确测量，同时在振动波形测量的基础上进行对振动的实时定位。

如图 2 所示，外界振动会使在光缆中传输的光波的传输相位发生变化，从而导致干涉特性的改变。

通过检测干涉信号可以得到外界振动信号，通过对振动信号的波形进行分析可以做出报警判断，同时通过定位算法可以得到振动位置，实现报警事件的定位。

系统工作原理的流程图见图3。

图 2 振动作用光纤示意图图3 系统工作原理的流程图见三、系统构成光纤微振动预警系统由以下几部分组成：主控计算机：根据用户要求定义的接口与主控仪连接，提取主控仪输出信号进行后续处理。

运行光线微振动预警系统软件，直接显示监测管线线路情况。

主控仪：系统的核心组成部分。

内部含有光源模块，光路耦合模块和探测器模块等等。

振动光缆周界入侵报警系统系统的核心技术本系统的核心技术是“东大—华夏光子技术研究中心”（永大科技集团与东南大学联合组建）的留学归国专家在美国麻省理工学院（MIT)的研究成果基础上，集中了十多位博导、教授和博士生，经过数年攻关成功研发的“双光源全光纤扰动传感监测与定位”技术。

该技术采用双光源全光纤传感原理,利用一芯光纤对外界的任何微小扰动信号形成的震动波、压力波、声波进行感知；通过对光信号参数（振幅、频率、相位、偏振态）的调制，再经过对光信号的检出、传输以及光电信号的处理后，能准确检出扰动源状态，计算其位置，并进行扰动源的危害判断、模式识别后,做出处理方案选择。

此双光源技术的研究成功,成为我司全光纤监控预警系统的核心技术。

1。

1。

1 工作原理光纤传感包含对外界信号（被测量)的感知和传输两种功能。

所谓感知（或敏感），是指外界信号按照其变化规律使光纤中传输的光波的物理特征参量(如强度、波长、频率、相位和偏振态等)发生变化后，测量光参量的变化。

这种“感知"实质上是外界信号对光纤中传播的光波实施调制.外界扰动（如振动、弯曲、挤压等情况)对光纤中光通量的影响属于功能型光强调制。

该技术采用全光纤传感原理，利用一芯光纤对外界的任何微小扰动信号形成的震动波、压力波、声波进行感知;通过对光信号参数（振幅、频率、相位、偏振态）的调制，当经调制的光信号由激光器输进光纤时，探测器会接收到散射或反射光信号的参数（振幅、频率、相位、偏振态）。

若传感光纤没有受到任何扰动或光的传输没有变化，那么光信号的参数也将不发生变化；当传感光纤受到运动或振动的干扰时，光信号的传输模式就会发生变化.光纤中未受到任何扰动时光传播途径如图1：图1光纤中受到振动或运动扰动时光传播途径如图2：图2光纤中受到压力扰动时光传播途径如图3：图3运动、振动、压力都会导致形态被干扰而产生光信号振幅、频率、相位、偏振态的改变。

光电探测器对此改变进行探测，经过对光信号的检出、传输以及光电信号的处理后，能准确检出扰动源状态，计算其位置，并进行扰动源的危害判断,模式识别后，做出处理方案选择。
