如何选择振动光缆报警系统

工厂振动光纤报警系统设计方案一、设计原则根据周界防盗系统的实际要求，以及参照《中国建筑电气设计规范》、《中华人民共和国安全行业标准》、《安全防范工程程序与要求》、《业祥光缆震动探测报警系统》等有关规定，设计了本套周界防盗系统方案。

我们的设计原则是“技术先进、质量可靠、布局合理、经济实用”。

根据用户要求，周界防盗系统器材配置我们主要遵循以下原则，以达到最佳的效果和最优的性能价格比。

1、技术和设备的先进性本方案要求设计严密，布局合理，能与其他老产品接轨，而且所选择的设备应与此相适应，系统实施后二十年内，亦能保持其设备功能完善、齐全，以保证整个系统的先进性。

2、系统的可靠性和一致性设备的可靠性，取决于设备的质量水平。

本系统的设备，采用国际先进水平生产的标准设备，主要设备尽量选用同一品牌产品，以保证系统的可靠性和一致性。

3、系统的扩展性整个系统应具有扩展功能。

随着技术的进步、经济的发展和管理要求的提高，原来建立的系统，从容量和功能上经过若干年后，往往都不能满足发展的需要，扩展系统规模几乎是必须的。

因此，本方案在设计中充分考虑了系统的余量以及可扩展性。

4、操作简便且易于掌握本系统的设计，为操作人员与设备之间提供了友好的界面，使操作者无论对系统的设置还是日常的管理，通过键盘鼠标进行简单的操作即可完成。

即使对没有接触过此类设备的操作者，只需稍加培训，即能熟练掌握操作。

二、技术介绍振动光纤报警系统作为新一代安防监测系统，相对于目前传统安防设备普遍存在的监测距离短、功耗大、误报率高等问题，它的独特性在于：采用的无源光纤传感技术使得系统在不需要任何户外有源器件的情况下能够提供长距离监控；系统特定的信号处理系统能够瞬间有效排除外界干扰，提供实时、可靠的入侵报警，使得相关人员能够迅速准确做出相应的行动。

当有入侵行为产生时，通过敲击、攀爬、踩踏、触碰、摇晃、挤压等方式使得光缆发生微小振动时，系统即刻报警，并定位报警位置。

油气储运工程振动光缆周界入侵报警系统技术规格书一、引言本技术规格书旨在对油气储运工程振动光缆周界入侵报警系统进行详细描述和规范，以确保系统设计、安装和运行的可靠性和有效性。

本规格书适用于油气储运工程中的振动光缆周界入侵报警系统。

二、系统概述振动光缆周界入侵报警系统是一种基于振动光纤技术的安全防护系统，用于监测管道、设备和设施周围的入侵行为。

该系统通过布置在油气储运工程周边的振动光缆，实时检测并报警任何非法入侵行为，以保障工程的安全运行。

三、功能要求3.1 检测功能1）实时监测：系统能够实时监测振动光缆上的任何异常振动，并能及时发出报警信号。

2）高灵敏度：系统能够对微弱振动进行高精度检测，并区分正常振动与异常入侵振动。

3）多点检测：系统能够同时监测多个位置的振动情况，并准确判断入侵位置。

4）抗干扰能力：系统能够有效抑制外部干扰信号，确保报警的准确性和可靠性。

3.2 报警功能1）声光报警：系统能够通过声音和灯光等方式及时报警，吸引人员的注意。

2）远程报警：系统能够通过网络或短信等方式将报警信息传输给相关人员，实现远程监控和管理。

3）分级报警：系统能够根据入侵行为的严重程度进行不同级别的报警，并提供相应的处理建议。

3.3 数据存储与管理1）数据记录：系统能够对所有的入侵事件进行记录和存储，并提供查询功能。

2）数据分析：系统能够对入侵事件数据进行统计分析，提供有关入侵行为规律和趋势的参考信息。

3）权限管理：系统能够实现不同用户角色的权限管理，确保数据安全性和操作合规性。

四、技术要求4.1 光缆布置1）布置密度：振动光缆应按照工程需求合理布置，覆盖全面且布置密度适宜。

2）安装方式：振动光缆应采用固定夹具或埋设方式进行安装，确保光缆的稳定性和可靠性。

3）防护措施：振动光缆应采取防水、防腐等措施，以提高其使用寿命和稳定性。

4.2 检测设备1）传感器类型：系统应选择高灵敏度、低功耗的振动传感器，以确保对微弱振动的准确检测。

振动光缆周界入侵报警系统系统的核心技术本系统的核心技术是“东大—华夏光子技术研究中心”（永大科技集团与东南大学联合组建）的留学归国专家在美国麻省理工学院（MIT)的研究成果基础上，集中了十多位博导、教授和博士生，经过数年攻关成功研发的“双光源全光纤扰动传感监测与定位”技术。

该技术采用双光源全光纤传感原理,利用一芯光纤对外界的任何微小扰动信号形成的震动波、压力波、声波进行感知；通过对光信号参数（振幅、频率、相位、偏振态）的调制，再经过对光信号的检出、传输以及光电信号的处理后，能准确检出扰动源状态，计算其位置，并进行扰动源的危害判断、模式识别后,做出处理方案选择。

此双光源技术的研究成功,成为我司全光纤监控预警系统的核心技术。

1。

1。

1 工作原理光纤传感包含对外界信号（被测量)的感知和传输两种功能。

所谓感知（或敏感），是指外界信号按照其变化规律使光纤中传输的光波的物理特征参量(如强度、波长、频率、相位和偏振态等)发生变化后，测量光参量的变化。

这种“感知"实质上是外界信号对光纤中传播的光波实施调制.外界扰动（如振动、弯曲、挤压等情况)对光纤中光通量的影响属于功能型光强调制。

该技术采用全光纤传感原理，利用一芯光纤对外界的任何微小扰动信号形成的震动波、压力波、声波进行感知;通过对光信号参数（振幅、频率、相位、偏振态）的调制，当经调制的光信号由激光器输进光纤时，探测器会接收到散射或反射光信号的参数（振幅、频率、相位、偏振态）。

若传感光纤没有受到任何扰动或光的传输没有变化，那么光信号的参数也将不发生变化；当传感光纤受到运动或振动的干扰时，光信号的传输模式就会发生变化.光纤中未受到任何扰动时光传播途径如图1：图1光纤中受到振动或运动扰动时光传播途径如图2：图2光纤中受到压力扰动时光传播途径如图3：图3运动、振动、压力都会导致形态被干扰而产生光信号振幅、频率、相位、偏振态的改变。

光电探测器对此改变进行探测，经过对光信号的检出、传输以及光电信号的处理后，能准确检出扰动源状态，计算其位置，并进行扰动源的危害判断,模式识别后，做出处理方案选择。

周界防范系统一、项目概述A酒店（项目信息）二、方案设计A酒店周界部分采用16防区振动光缆周界报警系统，周界总长X米，划分为16个防区，每个防区X米，防区内的光缆呈直线铺设在铁网上。

防区通过接续盒进行划分，接续盒与光缆之间需要熔接，每个防区的光缆的芯数各不相同，光缆采用普通单模通信光缆。

每个防区配置一台摄像机联动，当中心电脑发出报警时，摄像机能即时拍摄到警情发生的过程，及时保存入侵的现场资料，同时也可以即时排除误报情况。

此系列产品可推荐使用在以下恶劣环境：●地势高低不平，周界弯折多且角度或弧度过大，普通报警系统设防困难的场所；●山区、空旷地等易遭雷击处；●易燃易爆或有腐蚀物质的环境；●气温寒冷地区。

●周界附近供电困难的偏远地段。

三、系统介绍16防区光缆入侵信号采集报警系统是一种线缆式周界报警系统。

该系统使用光缆作为传感单元，利用计算机对数据进行采集和控制并实现长距离、大范围周界防区的探测，每防区的长度可达数百米至数千米。

系统根据实际应用的不同可分为围栏式和地埋式两种。

既可以应用于各种类型的铁艺、铁丝网、栅栏、围墙等地表围栏，也适用于草坪、砂砾层、地砖、地板、水泥地面、普通土壤下，其技术达到同类产品的国际先进水平。

系统采用一缆式结构，在周界保护范围不需铺设任何供电及通信线路，可广泛应用各种野外环境、边界线等不便铺设供电线路的场所，可为客户大大节约供电设备与线路的成本，并简化施工。

该系统采用光缆作为无源探测器，可适用于易燃易爆以及强电磁干扰等场所。

3.1系统特点：系统以普通通信光缆为感应单元，利用外界振动对光特性的改变实现长距离，大范围周界防区的探测。

采用光缆作为无源探测器，有效避免了雷电干扰，适用于易燃易爆以及强电磁干扰等场所。

适用于各种复杂地形，可实现对不规则周界防区的探测。

光缆具有较高的灵敏度，即可以直接铺设在各种铁网铁艺上，也可直接埋设在各种地面下，形成隐蔽的防护系统。

使用寿命长，维护费用低。

油气储运工程振动光缆周界入侵报警系统技术规格书油气储运工程振动光缆周界入侵报警系统技术规格书摘要：本文将探讨油气储运工程中振动光缆周界入侵报警系统的技术规格书。

我们将从简单介绍到深入探讨该系统的各个方面，为读者提供全面的理解。

通过本文，读者将了解该报警系统的原理、技术要求以及适用范围，并且能够更深入地理解其在油气储运工程中的应用。

目录：1. 引言2. 系统原理3. 技术要求3.1 光缆选择3.2 报警灵敏度3.3 报警准确性3.4 系统可靠性4. 系统应用4.1 监测管道周界安全4.2 防止非法入侵4.3 预防安全事故5. 总结与展望1. 引言油气储运工程的安全至关重要，而振动光缆周界入侵报警系统能够提供有效的安全保障。

本文将介绍该系统的技术规格书，以使读者能够全面理解其原理和应用。

2. 系统原理振动光缆周界入侵报警系统利用光纤传输振动信号，并通过信号分析和处理来判断是否有入侵者。

该系统由主控制器、光源、光纤传感器和报警器等组成。

光纤传感器能够监测光缆上的振动信号，并将信号传输给主控制器进行分析。

当有入侵信号时，主控制器将触发报警器进行报警。

3. 技术要求振动光缆周界入侵报警系统具有以下技术要求。

3.1 光缆选择振动光缆应选择抗拉强度高、阻力低、对外界环境变化敏感度低的光缆。

光缆的长度应根据实际应用需求进行选择。

3.2 报警灵敏度系统的报警灵敏度应能够准确判断细微的振动信号，并排除环境噪音的干扰。

系统还应具备自适应能力，可以根据环境的变化进行调整。

3.3 报警准确性报警系统的准确性对于油气储运工程的安全至关重要。

系统应能够区分真实的入侵信号和误报信号，并能够及时准确地报警。

3.4 系统可靠性振动光缆周界入侵报警系统应具备高可靠性，能够抵抗外部干扰和恶劣环境的影响。

系统的故障率应尽可能低，且具备自动诊断和修复功能。

4. 系统应用振动光缆周界入侵报警系统在油气储运工程中有广泛的应用。

4.1 监测管道周界安全通过布设振动光缆，系统能够实时监测油气管道周围的活动情况，及时发现并报警管道周界的非法入侵行为，保障油气储运的安全。

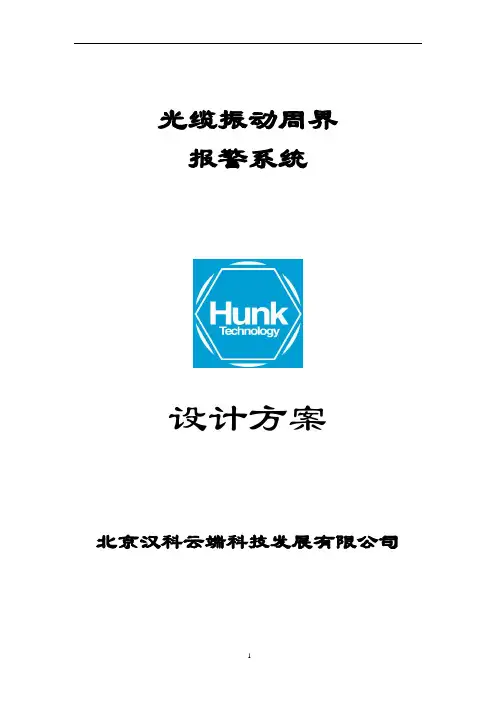

光缆振动周界报警系统设计方案北京汉科云端科技发展有限公司一、产品介绍：产品概述：双防区光缆周界报警探测器I-VOC2型产品，是汉科云端在单防区设备基础上按照防区零散的小周界专门设计的一种智能光缆探测设备，可以配合汉科云端的报警系统或市面上的各类通用报警主机使用。

设备通过触摸屏调节、操作简单，无需专业技术人员即可完成调试。

主要针对如别墅、小区、油库等短距离周界或系统不太复杂的周界防护。

工作原理：外界的振动、压力都会导致传感光缆形变，瞬时光路的改变导致传感光缆中传输的光信号发生改变。

光缆探测设备对光信号的变化进行探测，然后对探测到的信号进行智能分析处理，通过信号的特征值来区别人为入侵和风、雨、动物等外界干扰。

设备采用光缆作为传感器件，不但可靠性高、寿命长，而且可以实现长距离大范围的探测，每个防区可探测最大长度为2000米。

系统连接方式：适用场所：设备所使用的传感器为无源和线缆状特别适宜在地形复杂、弹药库、油库、易燃易爆物品仓库、不规则周界区域和不宜电源进入等场所安装使用；也可埋入墙体、地下等作为防非法侵入使用；还可作为野外工作场所、营地的警戒线使用。

该设备运行中不影响警戒线附近人员的正常活动。

产品技术特点：a、采用光纤作为传感器不但实现了无源探测，还不受外界电磁、雷达、高压电网及感应雷的影响；b、设备内部集成了我公司最新的信号处理经验具有100%的报警准确率和低误报率，通过对各种参数的调整可以有效规避某种振动行为，如：风，雨、冰雹、动物等；c、设备传感器采用线缆式结构安装施工方便灵活；d、设备环境适应性强、耐腐蚀性强、使用寿命长；设备参数：工作电压：DC 12V报警触发时间：<3秒设备功耗：<11.5W防区数量：2防区最大防区长度：2000m信号输出：常开/常闭信号LED指示灯：工作状态指示、报警指示、故障指示显示：液晶屏显示调试接口：触摸液晶屏调试、485总线（选配）外形尺寸(带安装边条)：长× 宽× 高=230mm×160mm×55mm传感器参数：a、最小允许芯数单模两芯；b、每公里信号衰减为：0.2DB；c、长期允许工作温度为：-45到80摄氏度；d、光缆的最小弯曲半径：不小于电缆外径的6倍。

总线型光缆震动探测报警系统方案1．系统概述光缆震动是我国最新研发成功并投入使用旳周界报警系统。

该系统以光缆作为传感探测单元，可实现高敏捷、长周界、大范围旳周界保护，非常适合于机场、化工企业、石油管线、铁路、小区及各类重点等区域旳入侵防备规定。

不过无论是国外还是国内同类产品，均有个共同旳缺陷，刮大风下大雨误漏报问题非常平凡。

重要原因是（国外）：虽然有风速检测系统，能基本处理大风误报，由于风速检测是原始机械风速仪，因此它旳损坏率比高，每2个防区就要用一套，成本也比较高，不易维护，2到3年就处在瘫痪状态。

下雨只能在初次安装时调整探测敏捷度来处理，敏捷度调底，不下雨时漏报比较严重，从而不能到达防盗作用。

（国内）：刮风下雨完全靠调整探测敏捷度来处理。

两种产品旳手法差不多，都不能彻底处理风雨误、漏报问题。

（敏捷度调高误报率较高，调底漏报率较高)国内尚有些产品是手动处理此类问题，但在雨停或雨量减小时无法自动恢复，雨量忽大忽小时人旳判断不也许那么精确，产生误判时会导致很严重旳后果。

我企业经5年研究开发，攻破了此产品旳世界难题。

研发旳对等式防风雨误漏报光缆震动报警系统与获得国家专利，仿冒必究。

产品分总线型和开关量构造，总线型沿周界铺设震动传感光缆，采用防辨别离盒旳光路构造实现防区划分，一套总线光缆震动报警主机自身可带32个防区，同步可以容纳30台扩展主机每台扩展主机最多可划分32个防区，整个系统可分992个防区。

输出信号为开关量信号。

该系统采用一般通信级光缆作为传感光缆，具有防磁、防雷、防腐、防水、防紫外线等长处。

系统使用高速芯片对信号进行分析处理，可有效地排除多种干扰。

综合上述旳众多长处，目前是国际唯一新一代自动屏蔽风雨震动旳周界报警产品。

本系统最重要旳是风雨震动探测环，无论是大风小风、大雨小雨产生旳震动信号通过风雨震动探测环送入检测系统自动精确判断，用判断信号来控制防区震动事件旳‘大小’。

从而达届时时精确判断报警信号。
