第2章 投影基础 2-1 根据直观图中各点的位置，画出它们的两面投影图。 2-2 已知各点的两面投影，画出它们的第三投影和直观图。
答案
2-3 画出A （10,35,15 ）、 B(20,35,0)、 C(30,0,25) 三点的三面 投影图。
2-4 已知点B在点A的 左方35毫米，在点A 的前方10毫米，在点 A的上方20毫米处； 点C与点B同高，且点 C的坐标X=Y=Z；点 D在点C的正下方26 毫米处，试画出各点 的三面投影图。
2-23求作下列各题中 直线EF与平面ABC的 交点K，并判别可见性。
（2）
答案
2-22 过点K作直线KM平行于平面△ABC和H面。 2-23求作下列各题中直线EF与平面ABC的交点K，并判别可见性。
2-24 求作两正垂面的交 线MN，并判别可见性。

工程计算机制图试题及答案清华大学

工程计算机制图试题及答案清华大学

姓名：___________学号：____________ 班级：____________ 评分_________工程计算机制图考试试题（A卷）结6班 (2007年7月)一、 填空：（每空3分共30分）1.计算机图形系统是由 _______ 组成。

2.分辨率为800×600的彩色光栅扫描显示器，帧缓存容量为512KB时，最多可同时显示 种颜色。

3.AutoCAD输入命令的主要方式有__________ __________ _______________________________。

4.在AutoCAD中，用“足尺作图”的方法绘制建筑施工图，若输出比例为1：50，以图纸左下角为原点, 1号图纸的图幅边界为 。

5.全套建筑工程图一般包括:_ _ ____________________ _____________________________。

6.建筑总平面图中新建房屋的位置可用________________________ ____ ___________ 确定 。

7.建筑施工图中的相对标高是指 。

8.建筑给排水系统图是按 绘制的。

9.单独基础平面详图采用 方式表示基础的网状配筋。

10.水利工程图中，地形图指的是 。

二．问答（共22分）1.建筑平面图是如何定义的？按国家制图标准，如何用图线表示该图样各部分的投影关系？（8分）2.钢屋架结构详图的主要图示内容有哪些？（6分）3.什么是水利工程图中的开挖图？简述开挖图的基本作图方法。

（8分）三. 作图 （共36分）1．阅读图1所示的钢筋混凝土主梁配筋图, 根据图中提供的数据：1）补绘2-2和4-4剖面图；2）画出钢筋详图；3) 计算和标注①号钢筋各段的设计长度以及该钢筋的下料长度。

（24分）图1 钢筋混凝土主梁配筋图2．已知一幢三层建筑物楼梯间的开间为3600mm，进深为4500mm, 墙厚240mm；二层楼面标高3.2m，三层楼面标高6.4m; 休息平台标高分别为1.92m和4.8m, 平台深1380mm; 楼梯为两跑，两梯段间的梯井为200mm, 楼梯扶手宽100mm; 踏步高160mm, 踏步宽260mm。

工程制图习题答案

工程制图习题答案

3-7(4) 分析曲面立体的相贯线，并补画其所缺的投影。 CAD 立体 返回
3-7(5) 分析曲面立体的相贯线，并补画其所缺的投影。 CAD 立体 返回
3-7(6) 分析曲面立体的相贯线，并补画其所缺的投影。 CAD 立体 返回
3-7(7) 分析曲面立体的相贯线，并补画其所缺的投影。 CAD 立体 返回
CAD 立体 返回
2-7 参照教材图2-24、图2-25和图2-26，由投影图徒手绘制四棱柱、 六棱柱和截切六棱柱的正等轴测草图。
CAD 返回
2-8 已知半圆柱体的俯视图，其高度为50 mm，补画主 、左视图， 并完成半圆柱体上点 A 和B 的投影。
CAD 立体 返回
2-9 已知四分之一圆台的左视图，其长度为50 mm，补画主 、俯视 图，并完成四分之一圆台上线案 返回
CAD 立体 返回
答案 返回
CAD 立体 返回
CAD 答案 返回
CAD 返回
CAD 答案 返回
CAD 返回
CAD 答案 返回
CAD 返回
CAD 返回
CAD 答案 返回
CAD 返回
CAD 答案 返回
CAD 返回
CAD 返回
2-1 根据物体的立体图画三视图(用尺规或计算机绘图）。 CAD 立体 返回
2-2(1) 参照物体的立体图和已知视图，补画第三视图（虚线要画）。 CAD 立体 返回
2-2(2) 参照物体的立体图和已知视图，补画第三视图（虚线要画）。 CAD 立体 返回
2-2(3) 参照物体的立体图和已知视图，补画第三视图（虚线要画）。 CAD 立体 返回
CAD 返回
3-1(1) 参照轴测图，补画组合体主、左视图中所缺的图线；并判断 其表面之间的关系。

工程制图练习题答案(清华大学版)

工程制图练习题答案(清华大学版)

平面是
水平
面
平面是
铅垂
面
平面是
侧垂
面
平面是
水平
面
平面是
正垂
面
平面是 一般位置 面
第二章 制图的基本原理
2.1
2.2
主要内容
习题详解及答案
第二章 制图的基本原理
2-1根据轴测图求作各点的投影图
第二章 制图的基本原理
2-2已知点A的两投影，求作它 们的第三投影 2-3试回答下列各点在哪个投影 面或投影轴上
第二章 制图的基本原理
2-4作出点A（15，20，25） 的三面投影 2-5点B在点A的正前方10mm，求作 B点的三面投影，并判别可见性
2习题详解及答案第二章制图的基本原理21根据轴测图求作各点的投影图第二章制图的基本原理22已知点a的两投影求作它们的第三投影23试回答下列各点在哪个投影面或投影轴上第二章制图的基本原理24作出点a152025的三面投影25点b在点a的正前方10mm求作b点的三面投影并判别可见性第二章制图的基本原理是线是线是线是线是线是线26求下列直线的第三面投影说明它们对投影面的相对位置第二章制图的基本原理是线是线线是是线是是线线是线是线27对照投影图和轴测图标出字母所指直线在对应图上的投影并填空回答问题第二章制图的基本原理28求下列直线的第三面投影判断两直线的相对位置第二章制图的基本原理210判断点k是否在直线ab上并求出直线ab和点k的水平投影29已知点k在直线ab上且ak
第二章 制图的基本原理
2-16根据轴测图求作 2-17完成四边形ABCD 2-18画出平面内的五 各点的投影图 的水平投影 角星的H面投影 (1)取一水平线距离H 面20mm；(2)取一正 平线距离V面18mm

工程制图参考答案图片

工程制图参考答案图片

1
班级 姓名 学号
第三章 立体的投影及其表面交线
班级 姓名 学号
第三章 立体的投影及其表面交线
班级 姓名 学号
第三章 立体的投影及其表面交线
第三章 立体的投影及其表面交线
班级 姓名 学号
班级 姓名 学号
第五章 组合体
38
44
51
52
53
班级 姓名 学号
第五章 组合体
54
第五章 组合体班级 姓名 学号
第六章 机件的常用图样画法班级 姓名 学号
第六章 机件的常用图样画法班级 姓名 学号
第六章 机件的常用图样画法班级 姓名 学号
第六章 机件的常用图样画法班级 姓名 学号
第六章 机件的常用图样画法班级 姓名 学号
班级 姓名 学号
第六章 机件的常用图样画法
班级 姓名 学号
第六章 机件的常用图样画法。

工程制图习题册完整答案

工程制图习题册完整答案
键的标记：键
返回
7-2 键连接、销连接及滚动轴承。
2. 销连接。
(1) 画出d=6、A型圆锥销连接图（补齐轮 （2）画出d=8、圆柱销连接图（补齐
廓线和剖面线），并写出该销的标记。
轮廓线和剖面线），并写出该销的标记。
标记：
标记：
答案 动画 立体 返回
7-2 键连接、销连接及滚动轴承。
2. 销连接。
7-1 螺纹及螺纹连接。
3. 根据螺纹代号，查表并填写螺纹各要素。
(2)
该螺纹为非螺纹密封的管螺纹；大径为20.955mm；
小径为 18.631 mm；螺距为1.814 mm；
线数为 1 ；旋向为 左 。
返回
7-1 螺纹及螺纹连接。
4. 根据螺纹的标记，填全表内各项内容。 （1） 普通螺纹和梯形螺纹。
已知条件：螺柱 GB/T898-M20×L 螺母 GB/T6170-M20 垫圈 GB/T93-20
光孔件厚度:δ=20 mm,螺孔件材料为铸铁
返回
7-1 螺纹及螺纹连接。
8.画螺钉连接的两视图（主视图画成全 剖视)
已知条件：螺钉 GB/T68-M20×L 光孔件厚度 δ=15 mm 螺孔件材料为铝合金
1. 分析螺纹画法中的错误，在空白处画出正确的图形。 （5） 内外螺纹的连接
答案 动画 立体 返回
7-1 螺纹及螺纹连接。
1. 分析螺纹画法中的错误，在空白处画出正确的图形。 （5） 内外螺纹的连接
返回
7-1 螺纹及螺纹连接。
1. 分析螺纹画法中的错误，在空白处画出正确的图形。 （6） 内外螺纹(非螺纹密封的管螺纹）连接
3. 根据螺纹代号，查表并填写螺纹各要素。
(1)
该螺纹为梯形螺纹;公称直径为 20 mm; 螺距为 4 mm; 线数为 2 导程为 8 mm；旋向为 左

工程制图第二章习题答案

工程制图第二章习题答案(总33页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--第二章点、直线、平面的投影————点的投影班级学号姓名2-1、求各点的第三投影，并填上各点到投影面的距离。

2-2、已知点K（10,15,20）、M（20,15,8）、N（10,15,8）三点的坐标，作出三面投影和在直观图中的位置，并判别可见性。

不可见点用括号括起。

2A点距V面（ 5 ）、距H面（6）、距W面（ 8 ）B点距V面（ 4 ）、距H面（ 3 ）、距W面（ 2 ）C点距V面（ 2 ）、距H面（ 2 ）、距W面（ 2）D点距V面（ 0）、距H面（ 3 ）、距W面（ 6 ）E点距V面（ 2 ）、距H面（0 ）、距W面（ 3 ）F点距V面（6 ）、距H面（ 5 ）、距W面（ 0 ）2-3、比较A、B、C三点的相对位置。

（下） mmB点在A点（左） mm（前） mm（上） mmB点在C点（左） mm（后） mm（下） mmC点在A点（右） mm（前） mm第二章点、直线、平面的投影————点的投影班级学号姓名32-4 已知E（22，30，20），F点在E点之左10mm，之下10mm，之后 10mm；G点在E点的正右方12mm，作出点E 、F 、G的三面投影。

2-5已知A（24，18，20），B点（24，18，0），以及点C在点A之右10mm，之上16mm，之前 12mm，作出点A 、B 、C的三面投影。

2-6 作出点D（30，0，20）、点E（0，0，20），以及点F在点D的正前方25mm，作出这三个点的三面投影。

1 3第二章点、直线、平面的投影————点的投影班级学号姓名52-7已知物体的立体图和投影图，试把A、B、C、D、E各点标注到投影图上的对应位置，并把重影点处不可见点加上括号。

2-8已知A、B两点是一对V面重影点，相距10mm；A、C两点是一对H面的重影点，C在H面上；D点在H面上，且在C后15mm，右15mm，求B、C、D三点的三面投影，并判别重影点的可见性。

清华大学出版社机械制图习题集参考答案(第三版)最全整理_图文


7-5 求作左视图，并比较它们的形状有何不同。
7-6 求作主视图。
7-7 求作俯视图。
7-8 求作左视图。
7-9 分析形状的变化，补齐主视图上所缺的线。
⑴
⑵
⑶
⑷
7-10 求作左视图。
7-11 求作左视图。
7-12 求作俯视图。
7-13 求作左视图。
7-14 求作俯视图。
7-15 求作主视图。
清华大学出版社机械制图习题集参考答案(第 三版)最全整理_图文.ppt
2-2 已知点B距点A15；点C与点A是对V面的重影点；点D
在点A的正下方15。求各点的三面投影。
2-3 已知点A(25,15,20)；点B距W、V、H面分别为20、10、15； 点C在点A之左10、之前15、之上12；点D在点A之上5、与H、
*6-26 求作俯视图。
*6-27 求作主视图。
*6-28 求作左视图。
7-1 参照立体图画出三视图(未定尺寸从立体 图上量取)。
7-2 参照立体图画出三视图(未定尺寸从立 体图上量取)。
7-3 参照立体图画出三视图(未定尺寸从立 体图上量取)。
7-4 参照立体图画出三视图(未定尺寸从立 体图上量取)。
3-15 求平行四边形ABCD的实形。
3-16 求作∠ABC的角平分线。
3-17 求两相交直线AB、CD之间夹角的实际大小。
3-18 过点A作直线AD与直线BC相交于D并使 ∠ADC=60°。
4-1 求作体的第三视图并补全体表面上点的其 余两投影。
4-2 求作体的第三视图，标出棱线AB的投影并 求体表面上点C的未知投影。
4-8 求作左视图，在主视图和左视图上标出平面 ABCD的投影并回答问题。

机械制图习题集答案 清华大学工程图学及计算机辅助设计教研室 编

利用三面共点法求解 取 PV∥a’f’ 点 K 为所求。
e’ b’
PV 1’3’ l’
k’ 2’
a’
c’
X
f’
a
3f b 2
1l k
ec
方法二
O
利用三面共点法求解 PV∥a’f’ ,且过点c’ 。 点 K 为所求。
a’
X a
PV e’ b’ 1’
k’ l’
2’ c’
f’ d’
f db
1 k
l
2
ec
第二单元 几何元素的投影
点的投影
第二单元 几何元素的投影
直线的投影
第二单元 几何元素的投影
平面的投影
几何元素间的平行问题
方法四 利用侧面投影求解 点 K 为所求。
第二单元 几何元素的投影
几何元素间的相交问题
e’ b’
PV
1’
视图
平面体与平面体相交
第三单元 体的构成及投影
平面体与回转体相交
第三单元 体的构成及投影
两回转体相交
第三单元 体的构成及投影
多形体相交
第三单元 体的构成及投影
根据组合体的两个视图 和直观图画出第三视图
第三单元 体的构成及投影
根据组合体的两个视图 画出第三视图
方法四 利用侧面投影求解 点 K 为所求。
第二单元 几何元素的投影
几何元素间的相交问题
e’ b’
PV
1’
3’ k’
2l’’
4’
a’
c’
X
f’
a
1
3f kl 2
b 4
ec
提示： 点A为△ABC与△AEF的共有点！
方法一
O

工程制图习题答案【可编辑】

工程制图习题答案
4-1.3、作出四棱台的侧面投影,并补全其表面上诸点 A、B、C 、D、E和F的三面投影。
工程制图习题答案
4-1.4、作出三棱锥的侧面投影，并画出属于棱锥表面的 线段LM、MN、NL的其他两投影。
工程制图习题答案
4-1.5、作四棱锥被正垂面截断后的侧面投影， 并补全截断后的水平投影。
4-4.4、画出顶尖的水平投影
y1
y2 工程制图习题答案
模型 答案
y1 y2
4-4.*5、求组合回转体的水平投影
工程制图习题答案
模型 答案
4-5.1、补全侧面投影
y1
y1 工程制图习题答案
模型 答案
4-5.2、补全水平投影y1来自y1 工程制图习题答案
模型 答案
4-5.3、补全立体的正面投影。
工程制图习题答案
4-2.2、作出圆锥体的水平投影，补全其表面上 各点的三面投影
工程制图习题答案
4-2.3、补全球表面上各点的三面投影
工程制图习题答案
4-2.4、求作水平投影。
y1
y2
y2 y1
工程制图习题答案
4-2.5、完成圆柱被截后的侧面投影。
y1
y1 工程制图习题答案
y1 y1
4-2.6.完成圆柱穿孔后的侧面投影。

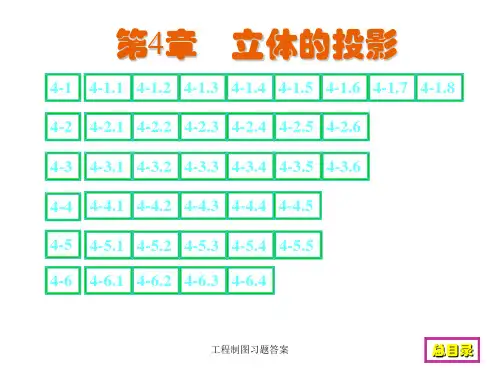

第4章 立体的投影
4-1 4-1.1 4-1.2 4-1.3 4-1.4 4-1.5 4-1.6 4-1.7 4-1.8 4-2 4-2.1 4-2.2 4-2.3 4-2.4 4-2.5 4-2.6 4-3 4-3.1 4-3.2 4-3.3 4-3.4 4-3.5 4-3.6 4-4 4-4.1 4-4.2 4-4.3 4-4.4 4-4.5 4-5 4-5.1 4-5.2 4-5.3 4-5.4 4-5.5 4-6 4-6.1 4-6.2 4-6.3 4-6.4
