同济大学《房屋建筑学》(第4版)复习笔记-单层工业建筑天窗构造(圣才出品)

第2篇建筑空间构成及组合一、填空题1．赖特的古根海姆美术馆和贝律铭的华盛顿美国国家美术馆东馆是运用______。

【答案】几何形构图2．高层建筑按体型可分为塔式和板式，从______来说，板式高层抵抗水平力的能力不如塔式高层。

【答案】结构性能3．公共建筑设计中有______、______、______、______和______的空间组合形式。

【答案】分隔性；连续性；观演性；高层性；综合性二、单项选择题1．下列设计商住楼平面时的做法，错误的是（）。

A．厨房卫生间尽可能集中靠边布置B．利用住宅楼梯，帮助疏散商业人流C．尽量使住宅进深轴线尺寸规格统一D．尽量采用住宅外凸楼梯间形式【答案】B【解析】商住楼是指该楼的使用性质为商、住两用，商住楼一般底层（或数层）为商场、商店、商务，其余为住宅的综合性大楼。

设计商住楼平面时不允许利用住宅楼梯帮助疏散商业人流。

2．纽约古根汉姆美术馆展厅布置方式是（）。

A．多线式B．簇团式C．串联式D．并联式【答案】C【解析】纽约古根汉姆美术馆展厅，是逐层向上悬挑增大展廊空间的，这样处理调整了因透视变化而产生后退变薄的问题，取得了良好的空间尺度效果，布置方式是串联式，展线布置在外围螺旋形坡道上。

3．1927年美国的佩里提出的概念是（）。

A．邻里单位B．田园城市C．光辉城市D．卫星城市【答案】A【解析】1927年美国的佩里提出“邻里单位”的概念，是较早地从理论上以居住地域作为基本的构成单元。

4．下列关于建筑疏散设计的陈述哪一项是正确的？（）A．低层建筑考虑平面疏散，高层建筑考虑垂直疏散B．疏散设计是指建筑物内部与外部交通联系的设计C．疏散设计是以功能要求疏散作为出发点的D．有大流量的人流集散主要依靠自动扶梯【答案】B【解析】高层建筑也要考虑平面疏散；人流疏散分为正常疏散和紧急疏散两种情况，疏散设计应以紧急疏散作为出发点；自动扶梯不能用作火灾时的紧急疏散口。

5．下列图示三个展览馆的展览空间组合的类型，从左到右分别是（）。

第2章楼地层、屋盖及阳台、雨篷的基本构造楼地层、屋盖、阳台、雨篷等建筑物中的水平构、部件，都属于受力系统中的第一个层次，这些水平构、部件的支承和被支承的情况，决定了许多垂直构件的布置，同时又兼有围护和分隔建筑空间的作用。

因此，在进行建筑平面设计的过程中，不仅要研究各种建筑空间的构成及组合，还要讨论其围合构件和结构支撑的布置及其构造方式对空间的功能和使用情况的影响。

一、楼地层的基本构造1．楼层的基本构造楼板层是沿水平方向分隔上下空间的结构构件，具有承受并传递垂直荷载、水平荷载的功能，还有防火、隔声和防水等方面的性能。

钢筋混凝土材料和以压型钢板为底模的钢衬板复合楼板是目前应用最广的楼层材料。

（1）楼层的基本形式根据力的传递方式，建筑物楼层的形式分为板式、梁板式和无梁楼盖等类型。

①板式楼盖a．定义当房间的尺度较小，楼板可直接将其上面的荷载传给周围的支承构件，而不会使得其因为跨度太大，而造成断面尺度太大或结构自重太大。

如走道、厨房等。

b．分类第一，单向板。

如果一块楼板只有两端支承，它就属于单向板，即荷载只朝一个向度的两端传递。

如图2-1（a）所示，当l2／l1>2时，即为单向板。

第二，双向板。

如果一块楼板不止只有两端支承，它平面上两个向度之间的尺寸比例关系将决定其是单向板还是双向板。

如图2-1（b）所示，当l2／l1≤2时，即为双向板。

图2-1 四面支承的楼板的荷载传递情况（a）单向板；（b）双向板②梁板式楼盖a．定义当房间的平面尺度较大，可以通过在楼板下设梁的方式，将一块板划分为若干个小块，从而减小小块板的跨度。

b．分类梁板式楼盖的梁可形成主次梁的关系。

由于梁的不同排列，形成不同形状的楼盖，可以分为肋形楼盖、密肋楼盖和井格形楼盖三种。

当布置肋形梁，可令楼层节间板成为单向板或双向板；而布置井格梁时都令小块板成为双向板。

第一，具有结构方面的意义；第二，控制其断面尺寸，可以保证某些结构梁底的净高；第三，可以在平面上按照建筑设计的需要局部增加或取消某些楼层的支座。

楼板：除承受并传递垂直荷载和水平荷载，应具有足够的强度和刚度外，还应具有一定的防火、隔声和防水等方面的能力根据力的传递方式，建筑物楼层形式可分为板式、梁板式和无梁楼盖板式有可分为单向板和双向板钢筋混凝土楼层的施工工艺及细部构造：现浇整体式、预制装配式、装配整体式预制板在墙上的搁置宽度应不小于100mm，在梁上的搁置宽度应不小于80mm地层：实铺地面和架空地面屋顶的基本形态：平屋顶、坡屋顶（坡度超过十分之一）、曲面屋顶坡屋顶的屋面板采用不透水或是具有构造自防水功能的成品构件，直接安装在屋面结构支承构件上面形成屋面先铺设各类基层屋面板后，再在其上面做防水及隔热、保温等相关构造层次按阳台与外墙的相对位置关系，可分为挑阳台、凹阳台和半挑半凹阳台等几种形式结构形式：悬挑和悬挂建筑物墙体分类：依其在房屋中所处位置分为外墙和内墙依其结构受力的情况承重墙和非承重墙依其墙体的建造材料：砖墙、石墙、土墙、砌块墙、混凝土墙建筑物墙体的设计要求：1.具有足够的强度和稳定性2. 具有必要的保温、隔热等方面的性能；3. 选用的材料及截面厚度，都应符合防火规范中相应燃烧性能和耐火极限所规定的要求；4. 满足隔声的要求；5. 满足防潮、防水以及经济等方面的要求标准实心粘土砖的尺寸：实际尺寸为240mm（长）×115mm（宽）×53mm（厚）承重多孔砖：其实际尺寸为240mm（长）×115mm（宽）×90mm（厚）砖墙厚度240 水泥砂浆——水泥和黄砂配合。

其常用级配（水泥：黄砂）为1:2、1:3等混合砂浆——在水泥砂浆中加入石灰膏。

其常用级配（水泥：石灰：黄砂）为1:1:6、1:1:4 砌体墙作为填充墙的构造要点：墙体与周边构件的拉结合适的高厚比其自重的支承避免成为承重的构件洞口的水平截面面积一般不超过墙体水平截面面积的50％。

为了支承洞口上部砌体所传来的各种荷载，并将这些荷载传给窗间墙，常在门、窗洞孔上设置过梁过梁搁置长度应不小于240 在构造柱与墙之间没500设fai6钢筋连接勒脚——墙身接近室外地面的部分1.对勒脚处的外墙面应该用强度较高、防水性能较好的材料进行保护.2为杜绝地下潮气对墙身的影响，砌体墙应该在勒脚处设置防潮层3.为保护墙基不受雨水的侵蚀，常在外墙四周将地面做成向外倾斜的坡面，称散水或护坡。

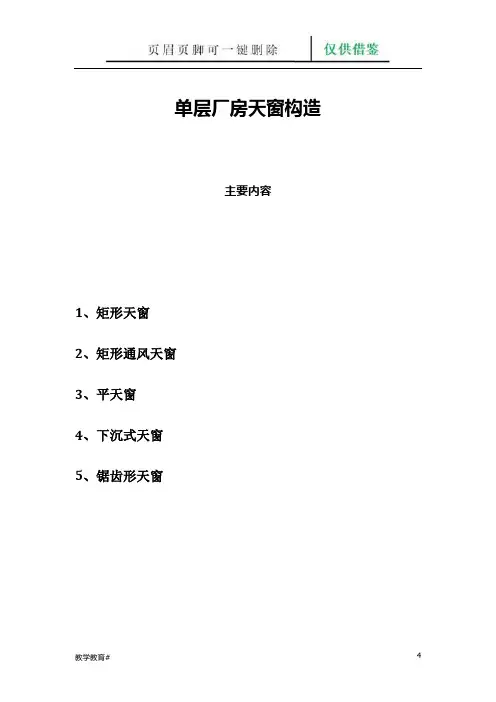

单层厂房天窗构造
主要内容
1、矩形天窗
2、矩形通风天窗
3、平天窗
4、下沉式天窗
5、锯齿形天窗
在大跨度和多跨的单层厂房中，为了满足天然采光和自然通风的要求，常在厂房屋顶上设置各种类型的天窗。

天窗架
天窗架是天窗的承重构件，它支承在屋架的上弦，常用钢筋混凝土或型钢制作。

钢筋混凝土天窗架与钢筋混凝土屋架配合使用，它的形式一般为П形或W形，也可做成双Y形
钢天窗架的重量轻、制作及吊装均方便，除用于钢屋架上外，也可用于钢筋混凝土屋架上。

钢天窗架常用的形式有桁架式和多压杆式两种。

常用钢筋砼天窗架的尺寸
天窗扇高度
（标志尺寸）（mm）天窗架宽度
（mm）
天窗架高度
（mm）
1200 6000 2070 1500 6000 2370 2×900 6000；9000 2670 2 ×1200 6000；9000 3270 2 ×1500 9000 3870。

第2篇建筑空间构成及组合第1章建筑平面的功能分析和平面组合设计按照建筑平面的使用性质，分为使用部分和交通联系部分。

使用部分是指满足主要使用功能和辅助使用功能的空间。

交通联系部分是指专门用来连通建筑物各使用部分的空间。

一、建筑物使用部分的平面设计1．确定平面面积和空间形状（1）设备及家具所需占用的空间。

（2）人在该空间中进行相关活动所需的面积。

2．与建筑物使用空间的平面形状有关的因素矩形是采用最多的平面形式。

（1）该空间中设备和家具的数量以及布置方式。

（2）使用者在该空间中的活动方式。

（3）采光、通风及热工、声学、消防等要求。

二、建筑物交通联系部分的平面设计1．确定建筑物交通联系部分的平面尺寸和形状（1）满足使用高峰时段人流、货流通过所需占用的安全尺度。

（2）符合紧急情况下规范所规定的疏散要求。

（3）方便各使用空间之间的联系。

（4）满足采光、通风等要求。

2．走道（1）走道是建筑物中最大量使用的交通联系部分。

（2）走道的宽度应符合人流、货流通畅和消防安全的要求。

走道的长度对消防疏散的影响最大。

疏散距离是指使用房间对走道的出口到达疏散口之间的距离。

（3）走道的平面形状决定建筑内部的交通组织，也决定建筑物的平面形状。

3．门厅和过厅（1）门厅是指在建筑物的主要出入口处起内外过渡、集散人流作用的交通枢纽。

过厅一般位于体型较复杂的建筑物各分段的连接处或建筑物内部部分人流、物流的集中交汇处，起缓冲作用。

（2）门厅和过厅设计中的重要问题是导向性明确。

（3）在公共建筑中，门厅内还设置接待问讯台、休息座、会客处、小卖部等。

（4）门厅和过厅的内部空间组织和所形成的体形、体量，往往是建筑物设计中的活跃元素，或是复杂建筑物形态中的关节点。

4．楼梯和电梯楼梯和电梯是建筑物中起垂直交通枢纽作用的重要部分。

楼、电梯设计的首要要求是在日常生活中快速、方便地到达各使用层面。

（1）楼、电梯应靠近建筑物各层平面人流、货流的主要出入口布置，使其到达各使用部分端点的距离较为均匀。

第四版房屋建筑学复习资料第一篇第1章1（小题）建筑设计包括两方面的内容主要是指对建筑空间的研究以及对构成建筑空间的建筑物实体的研究。

2（小题）建筑物根据其使用性质，通常可以分为生产性建筑和非生产性建筑两大类。

生产性建筑可以根据其生产内容的区别划分为工业建筑、农业建筑等等不同的类别，非生产性建筑则可统称为民用建筑。

3（小题）民用建筑根据其使用功能，又可再分为居住建筑和公共建筑两大类。

4（问答题）建筑物的主要组成部分及其作用？建筑物通常由楼地层、墙或柱、基础、楼电梯、屋盖、门窗等几部分组成。

1）楼地层:其主要作用是提供使用者在建筑物中活动所需要的各种平面，同时将由此而产生的各种荷载，例如家具、设备、人体自重等荷载传递到支承它们的垂直构件上去。

其中建筑物底层地坪可以直接铺设在天然土上，也可以架设在建筑物的其他承重构件上。

楼层则可以单由楼板构成，或者也包括梁和楼板。

它除了具有提供活动平面并传递水平荷载的作用外，还起着沿建筑物的高度分隔空间的作用。

对于高层建筑而言，楼层是对抗风荷载等侧向水平力的有效支撑。

2）墙或柱:在不同结构体系的建筑中，屋盖、楼层等部分所承受的活荷载以及它们的自重，分别通过支承它们的墙或柱传递到基础上，再传给地基。

在房屋的有些部位，墙体不一定承重。

但无论承重与否，墙体往往还具有分隔空间或对建筑物起到围合、保护作用的功能。

3）基础:基础是建筑物的垂直承重构件与支承建筑物的地基直接接触的部分。

基础的状况既与其上部的建筑状况有关，也与其下部的地基状况有关。

4）楼电梯:楼电梯是解决建筑物上下楼层之间联系的交通枢纽。

特别是楼梯，由于使用时存在高差，对其安全性能应予以足够重视。

5）屋盖:除了承受由于雨雪或屋面上人所引起的荷载外，屋盖主要起到围护的作用，其防水性能及隔热或保温的热工性能是主要问题。

同时，屋盖的形式往往对律筑物的形态起着非常重要的作用。

6）门窗:门窗用来提供交通及通风采光的方便。

设在建筑物外墙上的门窗还兼有分隔和围护的作用。

第3篇常用结构体系所适用的建筑类型一、填空题1．在当前的公共建筑设计中，常用的结构形式基本上可以概括为：______、______和______。

【答案】混合结构；框架结构；空间结构2．______与______有明确的分工，是框架结构体系最明显的特点。

【答案】承重系统；非承重系统3．在混合结构建筑中，非承重墙又称______。

【答案】隔断墙4．杭州浙江人民体育馆是______结构类型。

【答案】马鞍形悬索5．北京工人体育馆是______结构。

【答案】辐射悬索二、单项选择题1．下列哪组均为采用钢和玻璃为主要材料建成的板式高层建筑?（）A．芝加哥西尔斯大厦、纽约利华大厦、香港中国银行大厦B．联合国总部大厦、纽约利华大厦、纽约西格拉姆大厦C．联合国总部大厦、波士顿汉考克大厦、香港中国银行大厦D．芝加哥西尔斯大厦、波士顿汉考克大厦、纽约西格拉姆大厦【答案】B【解析】联合国总部大厦、纽约利华大厦、纽约西格拉姆大厦均为采用钢和玻璃为主要材料建成的板式高层建筑。

其中，纽约利华大厦是世界上第一座玻璃幕墙高层建筑；纽约西格拉姆大厦设计者是著名建筑师密斯·凡·德·罗和菲利普·约翰逊。

大厦的设计风格体现了密斯·凡·德·罗一贯的主张，那就是基于对框架结构的深刻解读，发展出一种强有力的建筑美学，密斯追求纯净、透明和施工精确的钢铁玻璃盒子作为这种倾向的代表。

西格拉姆大厦正是这种倾向的典范作品。

2．我国在公共建筑设计中，下列哪一种建筑与结构体系的选择是正确的？（）A．一般低层中小型公共建筑常采用钢木结构体系B．一般多层公共建筑常采用钢筋混凝土框架结构体系C．古代或现代仿古的公共建筑常采用砖石结构体系D．一般体育馆建筑常采用混合结构体系【答案】B【解析】目前我国在公共建筑设计中一般常采用钢筋混凝土框架结构体系。

钢筋混凝土框架结构体系具有强度大、刚度好的优点，同时赋予建筑空间组合较大的灵活性，所以适用于高层公共建筑或空间比较复杂的公共建筑。

第二部分典型题（含考研真题）详解第1篇概论一、填空题1．民用建筑按照它们的使用性质，通常分为______和______两大类。

【答案】公共建筑；居住建筑2．建筑结构的发展。

一方面是______的发展，另一方面由于______。

【答案】新材料；仿生学3．建筑设计的要求是______,______,______。

【答案】满足建筑功能要求；合理的技术措施；良好的经济效果4．______与______是现代建筑设计最常用的手段。

【答案】功能；流线分析5．建筑构图规律:______、______、______、______、______、______。

【答案】统一与完整；对比与微差；均衡与稳定；韵律与节奏；比例与尺度；主从与重点6．______是建筑艺术普遍认同的形式美法则。

【答案】统一与多样性7．建筑构图中“均衡与稳定”均衡按形式分为______均衡和______均衡两种。

【答案】静态；动态二、单项选择题1．下列哪项建筑形象不是以突出“韵律美”为特征?（）A．古罗马斗兽场B．上海金茂大厦C．悉尼歌剧院D．萨伏伊别墅【答案】D【解析】萨伏伊别墅的建筑形象不是以突出“韵律美”为特征。

萨伏伊别墅深刻地体现了现代主义建筑所提倡新的建筑美学原则。

表现手法和建造手段的相统一，建筑形体和内部功能的配合，建筑形象合乎逻辑性，构图上灵活均衡而非对称，处理手法简洁，体型纯净，在建筑艺术中吸取视觉艺术的新成果等，这些建筑设计理念启发和影响着无数建筑师。

2．机场航站楼和体育场人流集散的不同点主要在于（）。

A．机场航站楼人流量大，体育场人流量小B．机场航站楼是单面集散，体育场是四面集散C．机场航站楼是连续人流，体育场是集中人流D．机场航站楼是均匀人流，体育场是高峰人流【答案】C【解析】公共建筑的人流疏散问题，是人流组织中的又一个重要的内容，尤其对于人流量大而集中的公共建筑来说更加突出。

公共建筑中的人流疏散，有连续性的（如医院、商店、旅馆等）和集中性的（如影剧院、会堂、体育馆等）。
