建筑结构选型-配同济版书
- 格式:doc
- 大小:65.50 KB
- 文档页数:7

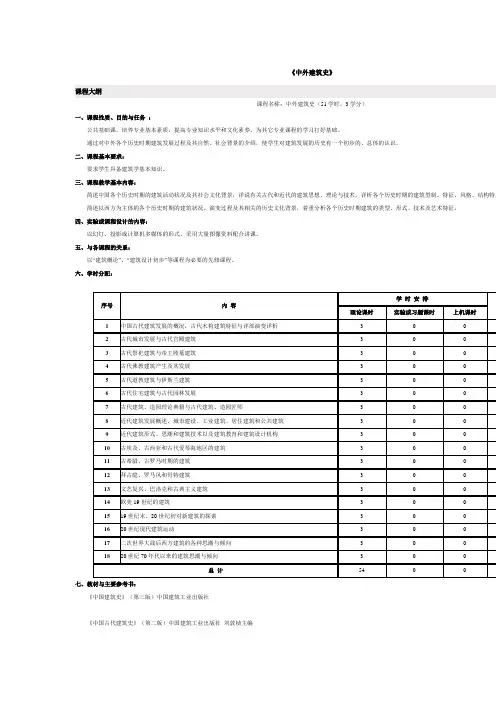

《中外建筑史》课程大纲课程名称:中外建筑史(51学时,3学分)一、课程性质、目的与任务:公共基础课。
培养专业基本素质,提高专业知识水平和文化素养,为其它专业课程的学习打好基础。
通过对中外各个历史时期建筑发展过程及其自然、社会背景的介绍,使学生对建筑发展的历史有一个初步的、总体的认识。
二、课程基本要求:要求学生具备建筑学基本知识。
三、课程教学基本内容:简述中国各个历史时期的建筑活动状况及其社会文化背景,详说有关古代和近代的建筑思想、理论与技术,详析各个历史时期的建筑型制、特征、风格、结构特点简述以西方为主体的各个历史时期的建筑状况、演变过程及其相关的历史文化背景,着重分析各个历史时期建筑的类型、形式、技术及艺术特征。
四、实验或课程设计的内容:以幻灯、投影或计算机多媒体的形式,采用大量图像资料配合讲课。
五、与各课程的关系:以“建筑概论”、“建筑设计初步”等课程为必要的先修课程。
六、学时分配:七、教材与主要参考书:《中国建筑史》(第三版)中国建筑工业出版社《中国古代建筑史》(第二版)中国建筑工业出版社刘敦桢主编《外国建筑史》(19世纪以前)中国建筑工业出版社《外国近现代建筑史》中国建筑工业出版社《外国建筑史图说》同济大学出版社《建筑物理(光)》课程大纲课程名称:建筑物理(光)(36学时,2学分)一、课程性质、目的与任务:公共基础课。
通过课堂讲授、一到两次课外实验和演示使学生掌握建筑光学的基本知识,为结合专业继续学习奠定基础,并使学生能适应今后工作中对建筑光学知二、课程基本要求:通过课堂教学,使学生了解建筑光学的基本概念,掌握天然采光的基本知识和计算方法、了解建筑照明的基本知识,掌握一般照明计算方法等。
三、课程教学基本内容:建筑光学分三大部分:第一部分为建筑光学基本知识,着重介绍与建筑有关的光学基本概况、单位和计算公式,并对建筑布局的光学特性作基本介绍。
第二部分为授我国光气候概论,各种采光窗的特性以及运用这些知识进行采光设计和采光计算。

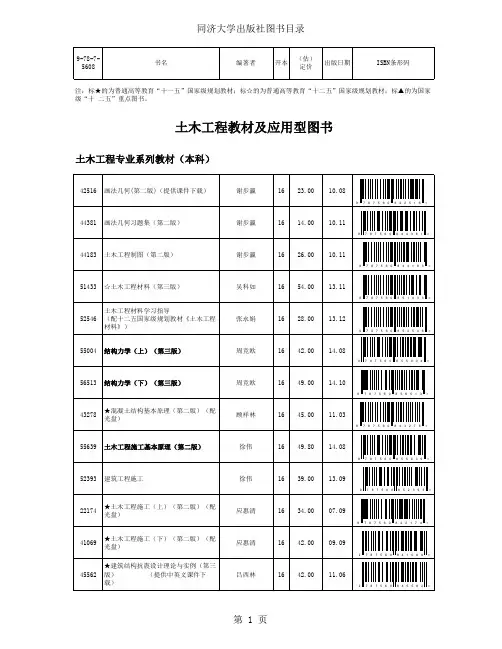

注:标★的为普通高等教育“十一五”国家级规划教材;标☆的为普通高等教育“十二五”国家级规划教材;标▲的为国家级“十 二五”重点图书。
土木工程教材及应用型图书土木工程专业系列教材(本科)百校土木工程专业通用教材(本科)新世纪土木工程高级应用型人才培养系列教材全国高职高专教育建筑工程技术专业新理念教材(电子课件下载网址/,登录名:building_structure@,密码:jzjg123)传统体系教材实训教材土木工程测量教材工程管理教材其他教材(本科)执业资格考试辅导书2014年全国二级建造师执业资格考试权威押题密卷2014年全国一级建造师执业资格考试权威押题密卷2013年全国建设工程造价员职业资格考试跟马老师学造价系列丛书( 增值服务网址:;)应用型图书新版建筑安装工程质量竣工资料实例系列丛书环境、给排水工程材料工程工程力学工程制图交通运输工程教材及应用型图书高等学校交通信息工程系列教材现代物流技术丛书其他教材应用型图书建筑历史与文化发现中国建筑丛书历史环境保护的理论与实践系列印象·上海城市与建筑美学丛书城市行走书系走向2010世博会建筑文化丛书遗产保护丛书中国古代建筑文献集要系列建筑设计与室内设计美术基础丛书建筑与艺术设计专业“十一五”规划教材建筑表现丛书普通高等院校建筑与设计辅助教材同济大学建筑与城市规划学院美术基础特色课教学丛书室内设计、装饰装修建筑装饰丛书现代室内设计创意丛书城市规划中国绿色城镇化之路·上海实践致力于绿色经济的城市模式丛书世界城市规划经典译丛理想空间丛书机械、电气类计算机类汽车类21世纪卓越汽车应用型人才培养专用教材高职高专汽车系列教材公共课教材、教辅新世纪高级应用型本科系列教材普通高等教育高级应用型人才培养规划教材普通高等教育“十二五”规划教材/教辅面向21世纪高职高专规划教材/教辅普通高等教育大学生素质教育规划教材数学类。
第一章梁和悬挑结构梁的形式材料分类:石梁、木梁、钢梁、钢筋混凝土梁、预应力混凝土梁、钢—钢筋混凝土组合梁。
钢筋混凝土梁是目前应用最广的梁,钢筋与混凝土共同工作使其有耐久、耐火及经济。
但挠度及变形约束了跨度。
梁截面形式分类:矩形、T形、工字型、十字形等。
梁按支座约束条件分类:静定与超静定、单跨与多跨、简支与悬臂。
悬挑结构悬挑结构的形式材料:钢筋混凝土、钢材形式:阳台、屋盖、房屋。
第二章桁架结构桁架结构中的桁架指的是桁架梁,是格构化的一种梁式结构。
桁架结构常用于大跨度的厂房、展览馆、体育馆和桥梁等公共建筑中。
由于大多用于建筑的屋盖结构,桁架通产也被称为屋架。
桁架结构的受力特点由简支梁发展成为桁架桁架的实质是利用构件的截面几何特征的有利因素(增大惯性矩、抵抗矩的同时,减少构件的截面面积),达到减轻结构自重的效果。
桁架结构的组成:弦杆(上弦杆、下弦杆)、腹杆(斜杆、竖杆)*经抽象简化后,杆轴交于一点,且“只受节点荷载作用的直杆、铰结体系”的工程结构。
*特性:只有轴力,而没有弯矩和剪力。
轴力又称为主内力。
*整个结构对支座没有横向推力。
桁架结构的特点桁架的各杆件受力均以单向拉、压为主。
通过对上下弦杆和腹杆的合理布置,可适应结构内部的弯矩和剪力分布。
由于水平方向的拉、压内力实现了自身平衡,整个结构不对支座产生水平推力。
结构布置灵活。
应用范围非常广。
桁架梁和实腹梁想比,在抗弯方面,由于将受拉与受压的截面集中布置在上下两端,增大了内力臂,使得以同样的材料用量。
实现了更大的抗弯强度。
在抗剪方面,通过合理布置腹杆,能够将剪力逐步传递给支座。
这样无论是抗弯还是抗剪,桁架结构都能够使材料强度得到充分发挥,从而适用于各种跨度的总建筑屋盖结构。
重要的意义还在于,它将横弯作用下的实腹梁内部复杂的应力状态转化为桁架杆件内简单的拉压应力状态,使我们能够直观地了解力的分布和传递,便于结构的变化和组合。
空间(二维)桁架——所有组成桁架的杆件以及荷载的作用都在同一平面内。

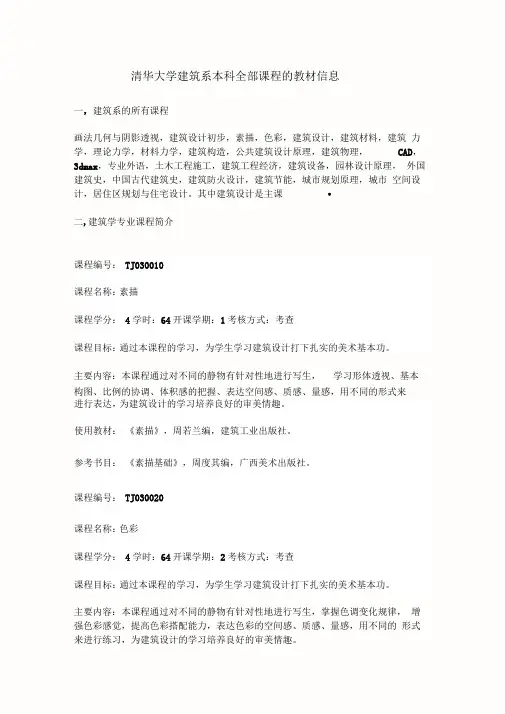

清华大学建筑系本科全部课程的教材信息一,建筑系的所有课程画法几何与阴影透视,建筑设计初步,素描,色彩,建筑设计,建筑材料,建筑力学,理论力学,材料力学,建筑构造,公共建筑设计原理,建筑物理,CAD,3dmax,专业外语,土木工程施工,建筑工程经济,建筑设备,园林设计原理,外国建筑史,中国古代建筑史,建筑防火设计,建筑节能,城市规划原理,城市空间设计,居住区规划与住宅设计。
其中建筑设计是主课•二,建筑学专业课程简介课程编号:TJ030010课程名称:素描课程学分:4学时:64开课学期:1考核方式:考查课程目标:通过本课程的学习,为学生学习建筑设计打下扎实的美术基本功。
主要内容:本课程通过对不同的静物有针对性地进行写生,学习形体透视、基本构图、比例的协调、体积感的把握、表达空间感、质感、量感,用不同的形式来进行表达,为建筑设计的学习培养良好的审美情趣。
使用教材:《素描》,周若兰编,建筑工业出版社。
参考书目:《素描基础》,周度其编,广西美术出版社。
课程编号:TJ030020课程名称:色彩课程学分:4学时:64开课学期:2考核方式:考查课程目标:通过本课程的学习,为学生学习建筑设计打下扎实的美术基本功。
主要内容:本课程通过对不同的静物有针对性地进行写生,掌握色调变化规律,增强色彩感觉,提高色彩搭配能力,表达色彩的空间感、质感、量感,用不同的形式来进行练习,为建筑设计的学习培养良好的审美情趣。
使用教材:《水粉》,漆得琰编,建筑工业出版社。
参考书目:《色彩静物写生》,周度其编,广西美术出版社课程编号:TJ030060课程名称:平面构成课程学分:1学时:16开课学期:1考核方式:考查课程目标:学生通过理论教学和实验掌握平面构成的构成要素、形式要素、材料要素、技术要素。
通过训练可以充分启迪学者的思维力、想象力和组织形态,获得新的感性知识和创作领域的开拓,从而提高创造能力,为后面学习室内设计、建筑设计等专业课程打下良好的基础。
建筑混凝⼟结构设计(顾祥林同济⼤学)44:37顾祥林-建筑混凝⼟结构设计(1、2)-1上传者:朵朵200805121.6万次播放46:12顾祥林-建筑混凝⼟结构设计(1、2)-2上传者:朵朵200805128,842次播放44:50顾祥林-建筑混凝⼟结构设计(3、4)-1上传者:朵朵200805126,666次播放43:41顾祥林-建筑混凝⼟结构设计(3、4)-2上传者:朵朵200805125,476次播放44:20顾祥林-建筑混凝⼟结构设计(5、6)-1上传者:朵朵200805125,820次播放43:57顾祥林-建筑混凝⼟结构设计(5、6)-2上传者:朵朵200805124,476次播放44:53顾祥林-建筑混凝⼟结构设计(7、8)-1上传者:朵朵200805124,592次播放44:50顾祥林-建筑混凝⼟结构设计(7、8)-2上传者:朵朵200805123,904次播放44:50顾祥林-建筑混凝⼟结构设计(9、10)-1上传者:朵朵200805123,941次播放45:00顾祥林-建筑混凝⼟结构设计(9、10)-2上传者:朵朵200805123,501次播放45:02顾祥林-建筑混凝⼟结构设计(11、12)-1上传者:朵朵200805124,385次播放45:04顾祥林-建筑混凝⼟结构设计(11、12)-2上传者:朵朵200805123,390次播放44:44顾祥林-建筑混凝⼟结构设计(13、14)-1上传者:朵朵200805122,827次播放42:12顾祥林-建筑混凝⼟结构设计(13、14)-2上传者:朵朵200805122,544次播放44:32顾祥林-建筑混凝⼟结构设计(15、16)-1上传者:朵朵200805122,708次播放45:02顾祥林-建筑混凝⼟结构设计(15、16)-2上传者:朵朵200805122,603次播放41:45顾祥林-建筑混凝⼟结构设计(17、18)-1上传者:朵朵200805122,671次播放42:30顾祥林-建筑混凝⼟结构设计(17、18)-2上传者:朵朵200805122,387次播放44:35顾祥林-建筑混凝⼟结构设计(19、20)-1上传者:朵朵200805122,473次播放44:26顾祥林-建筑混凝⼟结构设计(19、20)-2上传者:朵朵200805122,130次播放43:17顾祥林-建筑混凝⼟结构设计(21、22)-1上传者:朵朵200805122,452次播放41:21顾祥林-建筑混凝⼟结构设计(21、22)-2上传者:朵朵200805122,099次播放44:55顾祥林-建筑混凝⼟结构设计(23、24)-1上传者:朵朵200805122,199次播放44:07顾祥林-建筑混凝⼟结构设计(23、24)-2上传者:朵朵200805121,940次播放44:51顾祥林-建筑混凝⼟结构设计(25、26)-1上传者:朵朵200805122,231次播放44:02顾祥林-建筑混凝⼟结构设计(25、26)-2上传者:朵朵200805122,031次播放44:54顾祥林-建筑混凝⼟结构设计(27、28)-1上传者:朵朵200805121,964次播放44:59顾祥林-建筑混凝⼟结构设计(27、28)-2上传者:朵朵200805121,615次播放44:46顾祥林-建筑混凝⼟结构设计(29、30)-1上传者:朵朵200805121,636次播放44:33顾祥林-建筑混凝⼟结构设计(29、30)-2上传者:朵朵200805121,636次播放44:55顾祥林-建筑混凝⼟结构设计(31、32)-1上传者:朵朵200805121,788次播放43:47顾祥林-建筑混凝⼟结构设计(31、32)-2上传者:朵朵200805121,727次播放44:28顾祥林-建筑混凝⼟结构设计(33、34)-1上传者:朵朵200805122,191次播放43:31顾祥林-建筑混凝⼟结构设计(33、34)-2上传者:朵朵200805122,274次播放44:48顾祥林-建筑混凝⼟结构设计(35、36)-1上传者:朵朵200805122,532次播放43:06顾祥林-建筑混凝⼟结构设计(35、36)-2上传者:朵朵200805122,006次播放44:51顾祥林-建筑混凝⼟结构设计(37、38)-1上传者:朵朵200805121,846次播放43:00顾祥林-建筑混凝⼟结构设计(37、38)-2上传者:朵朵200805121,852次播放45:01顾祥林-建筑混凝⼟结构设计(39、40)-1上传者:朵朵200805122,017次播放43:37顾祥林-建筑混凝⼟结构设计(39、40)-2上传者:朵朵200805121,674次播放44:43顾祥林-建筑混凝⼟结构设计(41、42)-1上传者:朵朵200805121,857次播放44:29顾祥林-建筑混凝⼟结构设计(41、42)-2上传者:朵朵200805121,705次播放44:32顾祥林-建筑混凝⼟结构设计(43、44)-1上传者:朵朵200805121,658次播放44:17顾祥林-建筑混凝⼟结构设计(43、44)-2上传者:朵朵200805121,487次播放44:29顾祥林-建筑混凝⼟结构设计(45、46)-1上传者:朵朵200805121,615次播放05:57顾祥林-建筑混凝⼟结构设计(45、46)-2上传者:朵朵200805121,863次播放。

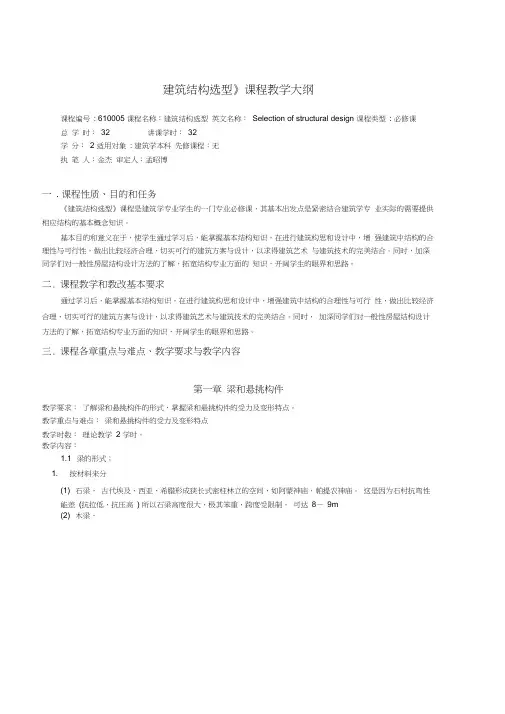

建筑结构选型》课程教学大纲课程编号: 610005 课程名称:建筑结构选型英文名称:Selection of structural design 课程类型: 必修课总学时:32 讲课学时:32学分:2 适用对象: 建筑学本科先修课程:无执笔人:金杰审定人:孟昭博一. 课程性质、目的和任务《建筑结构选型》课程是建筑学专业学生的一门专业必修课,其基本出发点是紧密结合建筑学专业实际的需要提供相应结构的基本概念知识。
基本目的和意义在于,使学生通过学习后,能掌握基本结构知识,在进行建筑构思和设计中,增强建筑中结构的合理性与可行性,做出比较经济合理、切实可行的建筑方案与设计,以求得建筑艺术与建筑技术的完美结合。
同时,加深同学们对一般性房屋结构设计方法的了解,拓宽结构专业方面的知识,开阔学生的眼界和思路。
二.课程教学和教改基本要求通过学习后,能掌握基本结构知识,在进行建筑构思和设计中,增强建筑中结构的合理性与可行性,做出比较经济合理、切实可行的建筑方案与设计,以求得建筑艺术与建筑技术的完美结合。
同时,加深同学们对一般性房屋结构设计方法的了解,拓宽结构专业方面的知识,开阔学生的眼界和思路。
三.课程各章重点与难点、教学要求与教学内容第一章梁和悬挑构件教学要求:了解梁和悬挑构件的形式,掌握梁和悬挑构件的受力及变形特点。
教学重点与难点:梁和悬挑构件的受力及变形特点教学时数:理论教学2 学时。
教学内容:1.1 梁的形式;1. 按材料来分(1) 石梁,古代埃及、西亚、希腊形成狭长式密柱林立的空间,如阿蒙神庙,帕提农神庙。
这是因为石村抗弯性能差(抗拉低,抗压高) 所以石梁高度很大,极其笨重,跨度受限制,可达8—9m(2) 木梁,古代亚州地区大面积才用,形式空间开阔通透,一般为框架结构,也有采用干式结构木材抗腐、防蛀、防火性能差且资源有限,木结构房屋轻巧、精致,且富于装饰(细部)自重轻抗拉、抗压、截面小,跨度大,可达11m 按外观还可分为直梁和月梁近年来,胶合木结构有所发展(3) 钢梁,适用范围广泛,轻质高强材料强度高,所需截面小,自重相对较小,抗拉抗压均强防腐防火差,造价高,一般采用土学形式空腹钢梁跨度可达18m以上(4) 砼梁,受力明确,力学性能好砼受压,纵向钢筋受拉,箍筋受剪受到挠度和裂缝宽度条件的限制,一般不超过12m预压力砼梁石受拉区预压应力控制梁的裂缝窗度和挠度,跨度达18m;—般梁高为1/14 —1/8L ,梁宽为1/3 —1/2梁高。

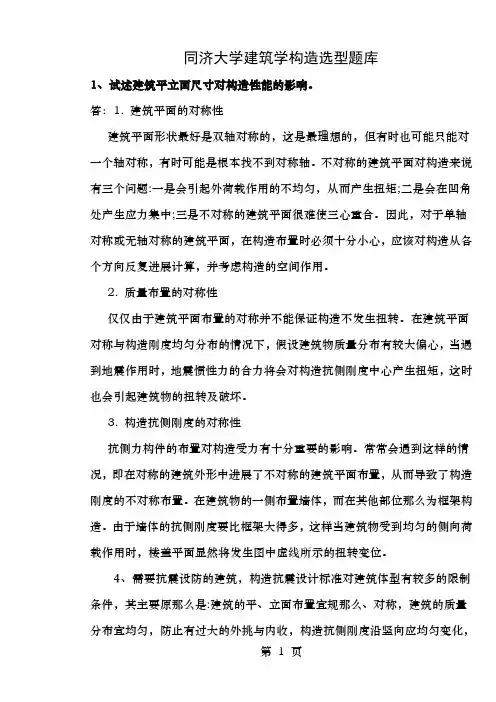

同济大学建筑学构造选型题库1、试述建筑平立面尺寸对构造性能的影响。
答:1. 建筑平面的对称性建筑平面形状最好是双轴对称的,这是最理想的,但有时也可能只能对一个轴对称,有时可能是根本找不到对称轴。
不对称的建筑平面对构造来说有三个问题:一是会引起外荷载作用的不均匀,从而产生扭矩;二是会在凹角处产生应力集中;三是不对称的建筑平面很难使三心重合。
因此,对于单轴对称或无轴对称的建筑平面,在构造布置时必须十分小心,应该对构造从各个方向反复进展计算,并考虑构造的空间作用。
2. 质量布置的对称性仅仅由于建筑平面布置的对称并不能保证构造不发生扭转。
在建筑平面对称与构造刚度均匀分布的情况下,假设建筑物质量分布有较大偏心,当遇到地震作用时,地震惯性力的合力将会对构造抗侧刚度中心产生扭矩,这时也会引起建筑物的扭转及破坏。
3. 构造抗侧刚度的对称性抗侧力构件的布置对构造受力有十分重要的影响。
常常会遇到这样的情况,即在对称的建筑外形中进展了不对称的建筑平面布置,从而导致了构造刚度的不对称布置。
在建筑物的一侧布置墙体,而在其他部位那么为框架构造。
由于墙体的抗侧刚度要比框架大得多,这样当建筑物受到均匀的侧向荷载作用时,楼盖平面显然将发生图中虚线所示的扭转变位。
4、需要抗震设防的建筑,构造抗震设计标准对建筑体型有较多的限制条件,其主要原那么是:建筑的平、立面布置宜规那么、对称,建筑的质量分布宜均匀,防止有过大的外挑与内收,构造抗侧刚度沿竖向应均匀变化,楼层不宜错层,构件的截面由下至上逐渐减小,不突变。
当建筑物顶层或底部由于大空间的要求取消局部墙柱时,构造设计应采取有效构造措施,防止由于刚度突变击产生的不利影响。
对于矩形平面,其长边及短边之比不宜过大。
对非矩形平面,那么还应限彻其翼肢的长度,在构造布置中应通过调整平面形状与尺寸,采取构造与措施,尽量使整个建筑物形成一个整体构造,以提高构造的抗震,不然的话,那么应设置抗震缝,将建筑物划分为假设干个独立的构造单元。
2011年同济大学硕士生初试考试科目参考书010建筑与城市规划学院科目代码科目名称参考书目344风景园林基础《现代景观规划设计》(第三版),刘滨谊著,东南大学出版社, 2010年;《西方造园变迁史》,针之古中吉著,中国建筑工业出版社,1991年;《中国古典园林史》(第二版),周维权著,清华大学出版社,1999年;《图解人类景观》,刘滨谊等译,同济大学出版社,2006年;《景观生态规划原理》,王云才编著,中国建筑工业出版社,2007年;355建筑学基础《中国建筑史》《外国建筑史》陈志华《外国近现代建筑史》,罗小未全国统编教材及相关参考书629城市规划基础《城市规划原理》,李德华,中国建筑工业出版社,第三版,2001《中国城市建设史》,董鉴泓,中国建筑工业出版社,2004《外国城市建设史》,沈玉麟,中国建筑工业出版社,第二版,1996《历史文化名城保护理论与规划》,王景慧,阮仪三,王林编著,同济大学出版社,1999《历史城市保护学导论》,张松,上海科学技术出版社,2001《区域研究与区域规划》,彭震伟,同济大学出版社,1998《现代城市规划理论》,孙施文,中国建筑工业出版社,2007630风景园林基础《现代景观规划设计》(第三版),刘滨谊著,东南大学出版社, 2010年;《西方造园变迁史》,针之古中吉著,中国建筑工业出版社,1991年;《中国古典园林史》(第二版),周维权著,清华大学出版社,1999年;《图解人类景观》,刘滨谊等译,同济大学出版社,2006年;《景观生态规划原理》,王云才编著,中国建筑工业出版社,2007年;802古代建筑文献同名教材,同济大学教材科:《古文观止》,《中国历代园林文选》,《十三经注疏》,《二十二子》,以及各地地方志803设计基础大学本科相关教材804城市规划相关知识《城市工程系统规划》,戴慎志,中国建筑工业出版社,1999《城市给水排水工程规划》,戴慎志,安徽科技出版社,1999《城市基础设施规划手册》,戴慎志,中国建筑工业出版社,1982《城市对外交通》,同济大学编,建工出版社,1982《道路工程》,徐家钰,程家驹,同济大学出版社,1995《城市道路交通规划设计规范》和讲解材料(GB50220-95),国家技术监督局,建设部《城市道路与交通规划》(上),徐循初,汤宇卿,建工出版社,2005《城市规划》、《城市规划学刊》,1995年后有关论文《大都市地区快速交通和城镇发展》,潘海啸,同济大学出版社,2002805建筑构造与结构《建筑构造与设计基础》,刘昭如,科学出版社,2000年《结构选型》,陈保胜,同济大学出版社,2004年《建筑特种构造》,颜宏亮,同济大学出版社,2002年《设计力学》,陈保胜,同济大学出版社,2004年806景观规划设计大学本科相关教材和主要参考书010建筑与城市规划学院科目代码科目名称参考书目807建筑物理《建筑物理》,柳孝图,中国建筑工业出版社《节能建筑设计和技术》,宋德萱,同济大学出版社020土木工程学院科目代码科目名称参考书目808材料力学与结构力学1. 《材料力学》宋子康、蔡文安编,同济大学出版社,2001年6月(第二版)2.《结构力学教程》(Ⅰ、Ⅱ部分),龙驭球、包世华主编,高等教育出版社,2000~2001年3.《结构力学》(上、下册),朱慈勉主编,高等教育出版社,2004年809工程水文学《工程水文学》,邱大洪主编,人民交通出版社,1999810测绘科学技术基础1 《测量学》(第三版),顾孝烈,鲍峰,程效军编著,同济大学出版社,2006;2 《误差理论与测量平差基础》,武汉大学测绘学院测量平差学科组, 武汉大学出版社,2006;3 《误差理论与测量平差基础习题集》,武汉大学测绘学院测量平差学科组,武汉大学出版社,2005811工程地质学1 《工程地质学》,孔宪立、石振明主编,中国建筑工业出版社,2001;2 《工程地质分析原理》,张倬元、王士天、王兰生编著,地质出版社,2005030机械工程学院科目代码科目名称参考书目812机械设计《机械设计》(第八版),濮良贵主编,高等教育出版社,2006813机械原理《机械原理》,孙桓主编,第七版,高等教育出版社,2006814工业工程《工业工程基础》(修订版面向21世纪课程教材) ,汪应洛主编, 中国科学技术出版社,2005.08《物流工程与管理》,徐克林主编,上海交通大学出版社, 2003.07815传热学《传热学》(第四版)或(第五版),章熙民、任泽霈、梅飞鸣编著,中国建筑工业出版社;《传热学》(第三版),杨世铭,陶文铨编著,高等教育出版社816工程热力学《工程热力学》(第四版)或者(第五版),廉乐明等编,中国建筑工业出版社《工程热力学》(第三版),沈维道等编,高等教育出版社《工程热力学》(第三版),曾丹苓等编,高等教育出版社040经济与管理学院科目代码科目名称参考书目431金融学综合1、《货币金融学》,(美)米什金著,郑艳文译,中国人民大学出版社,2006年2、《金融经济学》,陈伟忠,中国金融出版社,2008年443会计学1、刘威主编,《会计学》第二版,同济大学出版社,2008年;2、Lee H. Radebaugh,国际会计与跨国公司(International Accounting &Multinational Enterprises(英文影印版,第六版),机械工业出版社,2007年;3、CPA考试教材,《会计》,财政经济出版社,2010年;4、CPA考试教材,《财务管理》,财政经济出版社,2010年817经济学《新编西方经济学》,周平海,立信会计出版社,2007《西方经济学简明教程(第六版)》,尹伯成,上海人民出版社,2008818管理学概论《管理学概论》(第三版),尤建新、陈守明编,同济大学出版社,2007,《管理学--原理与方法》(第四版),周三多、陈传明、鲁明泓,复旦大学出版社,2008050环境科学与工程学院科目代码科目名称参考书目819普通化学《普通化学》(第1版),同济大学普通化学及无机化学教研室编,高等教育出版社,2004820环境科学与工程基础环境科学专业考生须完成A组考题和B组考题,环境工程专业考生须完成A组考题和C组考题。
同济大学建筑学专业课程[原创2009-11-27 02:50:40]字号:大中小:《建筑概论(1)》教材与主要参考书:《建筑概论>,;沈福煦《外国建筑历史图说>,;罗小未2:《建筑设计基础(建筑学)》3:画法几何与阴影透视4:美术5:《中外建筑史》教材――《中国建筑史》(第三版)中国建筑工业出版社《中国古代建筑史》(第二版)中国建筑工业出版社刘敦桢主编《外国建筑史》(19世纪以前)中国建筑工业出版社《外国近现代建筑史》中国建筑工业出版社《外国建筑史图说》同济大学出版社6:《建筑概论(2)》教材与主要参考书:《建筑概论》沈福煦7:《建筑设计基础2》8:建筑力学9:《建筑设计原理(1)》教材与主要参考书:《建筑形态设计基础》同济建筑系10:《建筑设计基础3》11:建筑物理(声、光、热)教材与主要参考书:《建筑物理》第一版“中国建筑工业出版社”1991年7月东南大学柳孝图《建筑物理》第二版“中国建筑工业出版社”2000年6月东南大学柳孝图《建筑物理》第二版“中国建筑工业出版社”1987年7月西安冶金建筑学院、华南工学院、重庆建筑工程学院、清华大学等四校主编12:《建筑构造(1)》教材与主要参考书:《建筑构造设计基础》科学出版社同济大学刘昭如编著13:建筑材料14:《建筑设计原理(2)》教材与主要参考书:《世界现代建筑史》王受之15:建筑设计基础416:《建筑构造(2)》教材与主要参考书:《建筑构造设计基础》科学出版社同济大学刘昭如编著。
17:《建筑设计原理(3)》18:《建筑装饰艺术》教材与主要参考书:《外国现代环境艺术》《黑白艺术》《中国民间木板年画与剪纸》《色彩构成》19:家具与陈设20:《建筑设计(建筑学)》教材与主要参考书:《高层建筑设计》中国建筑工业出版社《建筑设计资料集》中国建筑工业出版社《高层建筑设计规范》中国建筑工业出版社21:《建筑特殊构造》教材与主要参考书:《建筑设计资料集》建筑工业出版社22:《建筑设计原理(3)》23:《建筑设计原理(4)》24:建筑设计225:《建筑设备(水暖电)》教材与主要参考书:《建筑设备》教材同济自编教材(同济出版社将出版)。
同济大学建筑学教材大一上学期:工业时代西方百年室内设计1850-1950,没课本建筑概论1,《建筑概论》沈福煦建筑设计基础(建筑学),没课本大一下学期:建筑概论2,《建筑概论》沈福煦建筑史,《中国建筑史》(第三版)中国建筑工业出版社《中国古代建筑史》(第二版)中国建筑工业出版社刘敦桢主编《外国建筑史》(19世纪以前)中国建筑工业出版社《外国近现代建筑史》中国建筑工业出版社《外国建筑史图说》同济大学出版社大二上学期:建筑设计原理1,《建筑形态设计基础》同济建筑系大二下学期:建筑物理(光),《建筑物理》第二版中国建筑工业出版社建筑物理(热),同上建筑物理(声),同上建筑设计原理2,《世界现代建筑史》王受之构造技术运用,《平面构成》黄刚编着,中国美术学院出版社《色彩构成》钟镯珩编着,中国美术学院出版社《立体构成》卢少夫编着,中国美术学院出版社大三上学期:电脑应用基础1,《AutoCAD xxxx入门到精通》,人民邮电出版社建筑构造1,《建筑构造设计基础》科学出版社同济大学刘昭如编着建筑设计原理3,《商业建筑设计》中国建筑工业书版社建筑学专业英语1,《建筑学专业英语》(自编教材)大三下学期:电脑应用基础2,《3DS Max入门到精通》,希望出版社《电脑辅助建筑渲染原理》,人民邮电出版社建筑构造2,《建筑构造设计基础》科学出版社同济大学刘昭如编着建筑学专业英语2,《建筑学专业英语》(自编教材)建筑特殊构造,《建筑设计资料集》建筑工业出版社建筑设计原理4,《山地建筑设计》中国建筑工业书版社历史环境实录,《历届传统建筑测绘图集》(建筑历史教研室自编教材)大四上学期:建筑设备(水暖电),《建筑设备》教材同济自编教材(同济出版社将出版)。
《建筑设备工程》建工出版社,1989。
《建筑设备技术》建工出版社,。
建筑法,没课本。
建筑结构选型,《建筑结构选型》建工出版社张建容主编建筑装饰艺术,《外国现代环境艺术》《黑白艺术》《中国民间木板年画与剪纸》《色彩构成》室内环境表现,没课本室内设计原理,《室内设计原理》《家具与陈设》《室内装修构造》建筑理论与历史1,潘谷西主编:《中国建筑史》全国统编教材大四下学期:建筑师职业教育,没课本建筑理论与历史2,《外国建筑史》陈志华。
建筑初步书籍:《建筑初步》清华大学田学哲
建筑基础原理:《建筑形态设计基础》同济大学建筑系编中国建筑工业出版社
《建筑构成》南舜薰等编中国建筑工业出版社
《设计基础》(日)山口正成等著中国工业美术协会
《建筑空间组合论》彭一刚著中国建筑工业出版社
《“空间原理”述要》冯纪忠同济大学学报
《建筑:形式,空间和秩序》
中建史:《中国古代建筑史》刘敦桢主编建筑工业出版社
外建史:《外国建筑史图说(古代-18世纪)》罗小未,蔡婉瑛主编同济大学出版环境论:《环境心理学》相马一郎中国建筑工业出版社
《现代生态学透视》马世骏编科学出版社
《建筑环境设备学》纪谷文树等彰国社
《环境设计的思想》三轮正弘彰国社
《都市计画》都是计画研究会编彰国社
《室内环境的计划与设计》小原二郎彰国社
室内设计原理:《室内设计》四川人民出版社
城市规划原理:《城市规划原理》同济大学等合编中国建筑工业出版社
《小城市总体规划》同济城规教研室编中国建筑工业出版社
《城市规划汇刊》同济城规学院
园林设计原理:
建筑理论与历史:(外国)
(中国)
建筑评论课程:
速写参考书
设计课程参考书
建筑专业英语泛读表:。
《建筑结构选型》对常用的建筑结构型式如混合结构、刚架结构、剪力墙结构、薄腹梁结构、桁架结构、拱结构、薄壳结构、网架结构、悬索结构、薄膜结构、充气结构等进行了全面的叙述。
编写过程中对理论的阐述力求深入浅出,并结合国内许多建筑实例分析比较,使读者对内容容易理解和掌握。
《建筑结构选型》自此至终强调建筑设计及结构设计互相配合的重要性,对两者如何配合才能相得益彰,提出了有益的见解和有效的办法。
《建筑结构选型》可作大学建筑学专业本科生和研究生的教材和教学参考书,也可供从事建筑设计、结构设计等技术人员作参考。
建筑结构选型第一章梁1 梁按照材料分:石梁、木梁、钢梁、钢筋混凝土梁、预应力混凝土梁、钢-钢筋混凝土梁。
2 梁按照截面形式分:矩形截面梁、T形截面梁、薄腹梁、空腹梁、工字型截面梁。
3 梁按支座约束力分类:静定梁(单跨、多跨)、超静定梁(单跨、多跨)。
单跨静定梁有:简支梁、悬臂梁。
4 梁主要承受梁轴线方向的荷载。
其内力主要为:弯矩、剪力,也伴有扭矩或轴力。
梁的变形主要是:挠曲变形。
梁的受力与变形特点主要与梁的约束条件有关。
5 梁的变形与受力特点:①简支梁:内力与挠度较大,常用与中小跨度的建筑,静定结构,两端支座有不均匀沉降时,不会引起附加内力。
地基较差时采用,也作为沉降缝的连接构件。
②悬臂梁:悬臂端无支撑构件,视野开阔,空间布置灵活。
结构固定端有较大的倾覆力矩。
抗倾覆力矩=抗倾覆力矩/倾覆力矩>1.5(雨篷、阳台、车库)③两端固定梁:梁对柱的约束作用视为弹性支承,梁在竖向荷载的作用下的内力和变形介于两端固定梁与两端简支梁之间。
④两端外伸简支梁:两端外伸段负弯矩作用,外伸梁中间部分的最大正弯矩和挠度小于相同跨度的简支梁。
⑤多跨连续梁:负弯矩峰值出现在支座上方,最大弯矩出现在跨中附近,其最大弯矩也不相等。
(充分利用截面的承载力:钢混结构进行配筋、采用变高度梁、改变梁的跨度,使弯矩最大值趋于平衡),超静定结构,内力小、刚度大、抗震性能好,对支座变形敏感,支座产生不均匀沉降时,会引起附加内力。
⑥多跨静定梁:多跨连续梁在弯矩为0初断梁设铰,使之成为静定结构,有连续梁的图形,在支座不均匀沉降式不会产生附加内力,荷载变化时,适应性没有连续梁好。
第二章桁架结构1 桁架结构由:上弦杆、下弦杆、斜腹杆、竖腹杆组成。
2 桁架结构的基本假定:①组成桁架的所有杆都是直杆,所有各杆的中心线(轴线)都在同一平面,这一平面称为桁架的中心平面。
②桁架的杆件与杆件相连接的节点均为铰接节点③所有外力(包括荷载和支座反力)都作用在桁架的中心平面内,并集中作用于节点上。
第三章单层钢架结构1 单层单跨刚架的结构计算简图,按照杆件和支座约束条件可分为:无铰刚架、两铰刚架、三铰刚架三种。
2 在单层单跨刚架中,无铰刚架为三次超静定结构。
两铰刚架为一次超静定结构。
三铰刚架为静定结构。
3 钢刚架结构可分为实腹式和格构式。
4 钢筋混凝土刚架在构件转角处,由于弯矩较大,且应力集中,可采用加腋的形式,也可以适当的用圆弧过渡。
为了减少材料的用量,减轻结构自重,也可采用空腹刚架。
空腹刚架有两种形式,一种吧杆件做成空心截面,另一种是在杆件上留洞。
第四章拱式结构1按结构支撑方式分类,拱可分为:三铰拱、两铰拱、无铰拱。
2 拱式的基本受力特点:①在竖向荷载的作用下拱脚支座内将产生水平推力。
②在竖荷载作用下,拱脚水平推力的大小等于相同跨度简支梁在竖向荷载作用下所产生的相应于顶铰在截面上的弯矩除以拱的矢高。
③当结构跨度与荷载条件一定时,拱脚水平推力与拱的矢高成反比。
3 拱的合理轴线:只要拱轴线的竖向坐标与相同跨度相同荷载作用下的简支梁弯矩值成比例,即可是拱截面内仅有轴力没有弯矩,满足这一条件的拱轴线称为合理拱轴线。
4 在沿水平方向均布的竖向荷载作用下,简支梁的弯矩图为一条抛物线,因此在竖向均布荷载作用下,合理拱轴线应为一条抛物线。
5 拱脚水平推力的四种平衡方式:①水平推力直接由拉杆承担②水平推力通过刚性水平结构传递给总拉杆③水平推力由竖向沉重结构承担④水平推力直接作用在基础上6钢筋混凝土拱可以做成折板拱、波形拱、网状筒拱、成为梁板合一的结构,以进一步节省材料,又可以达到较好的室内视觉效果。
7拱的矢高应考虑建筑空间的使用、建筑造型、结构受力、屋面排水构造等的要求和合理性来确定。
第五章薄壁空间结构1.在杆系结构中,梁主要受弯矩和剪力的作用2.壳体结构的强度和刚度主要是利用其几何形状的合理性,而不是以增大其结构截面尺寸取得的3.薄壳结构的曲面形式:旋转曲面、平移曲面、直纹曲面4.薄壳结构的内力:薄膜内力、弯曲内力5.薄壳结构的施工方法:现浇混凝土壳体,预制单元、高空装配成整体壳体,地面现浇壳体或预制单元装配后整体提升,装配整体式叠合壳体,采用柔模喷涂成壳6.空间薄壳结构施加预应力的方法,可采用现张法也可采用后张法7.圆顶结构有壳身、支座环、下部支承构件三部分组成8.圆顶的下部支承结构有以下几种:圆顶结构通过支座环支承在房屋的竖向承重构件上、圆顶结构支承在斜柱或斜拱上、圆顶结构支承在框架上、圆顶结构直接落地并支承在基础上9.圆顶的受力特点:球壳在均布竖向荷载作用下,在上部承受环向压力而在下不承受环向拉力(P61建议自我再次总结)10.圆顶的结构构造:P63 (建议自我总结)11.筒壳有壳身、侧边构件及横隔三部分组成12.筒壳的受力特点:筒壳是双向承荷与传力的空间结构,筒壳在横向的作用与拱相似,在壳身内产生环向的压力。
而在纵向则同时发挥着梁的作用,把上部竖向荷载通过纵向梁的作用传给横隔。
因此筒壳结构式横向拱的作用与纵向梁的作用的综合。
根据筒壳结构的跨度L1与波长L2之间的比例不同,其受力状态也有差异,一般按下列三种情况考虑:1.当L1/L2≥3时,称为长壳,按照材料力学中梁的理论来计算。
2.当L1/L2≤1/2时,称为短壳,可按照薄膜理论来计算。
3.当1/2<L1/L2<3时,称为中长壳,用半弯矩理论来计算筒壳内的主要内力。
13.筒壳的结构构造:1.短壳:壳板矢高一般应不小于波长的1/8,板壳内配筋可采用φ4~φ6@100~160mm的双向钢筋网,配筋率不应低于0.2%。
2.长壳的纵向受力钢筋应布置在侧边构件内,壳板内局部应配置三层钢筋。
14.装配整体式圆柱面筒壳常用的型式:方案1:壳体块在横向可为整块(适用于小跨度)或两个半块(适用于较大跨度)。
方案2:适用于较大跨度,整个壳体划分为两根现浇的边梁、两个横隔及若干预制拱形板,每块拱形板均设置两根临时拉杆以防止在起吊时发生过大的弯曲变形。
方案3:适用于大跨度,整个壳体有横隔、边梁段、肋拱及壳板四种平面预制构件拼成。
方案4:适用于短壳,整个壳体可划分为预制板及预制拱架两种构件,同时拱架本身也可作成装配整体式结构。
15.折板结构一般由折板、边梁和横隔三部分组成16.折板结构的受力特点及计算:根据受力特点的不同,折板结构可分为长折板(L1/L2≥1)和短折板(L1/L2≤1)两类。
在折板的纵向,可取一个波长座位计算单元,把折板看成以横隔为支座的梁,折板的横向,可取1m板带按多跨度连续板计算17.双曲扁壳有壳身及周边竖直的边缘构件做组成。
边缘构件一般是带拉杆的拱或拱形桁架18.双曲扁壳的受力特点:(见作业作图示意)19.双曲扁壳的型式:双倾单块扭壳、单倾单块扭壳、组合型扭壳20.双曲抛物面扭壳的受力特点:在竖向均布荷载作用下,曲面内部产生法向内力,仅存在顺剪力。
对于单块扭壳屋盖的边缘构件,在壳边传来的顺剪力S作用下,将在拱的方向的支座处产生对角线方向的推力H,此推力H可由于设置在对角线方向的水平拉杆来承担,也可有设置在该支座附近的两对锚于地下的斜拉杆来承担。
21.幕结构有折板、侧边构件和下部支撑构件所组成22.幕结构的受力特点:幕结构的整体受力和破坏形态与支撑条件有关。
当幕结构在四角支承于可动的铰支座上时,其破换形态是沿跨中断裂。
当幕结构沿四边支承时,幕结构在破坏时自脚部向上开裂,分为五个刚性板。
当幕结构沿着两个对边支承时,则上述两种破坏形态都有可能。
第六章平板网架结构1.交叉桁架体系网架的型式:两向正交正放网架、两向正交斜放网架、两向斜交斜放网架、三向交叉网架、单向这线网架2.角锥体系网架:四角锥网架、三角锥网架、六角锥网架3.满足刚性支承条件的网架结构的支承构件的布置:周边支承网架、三边支承网架、两边支承网架、点支承网架、周边支承与点支承相结合的网架4.网架网格尺寸不宜超过3m5.网架的高度主要取决于网架的跨度,此外还与荷载大小、节点形式、平面形状、支承条件及起拱等因素有关,同时也要考虑建筑功能及建筑造型的要求。
6.当屋盖跨度在100m以上时,采用普通上下弦的两层网架难以满足要求。
7.多层网架结构刚度好,适用于大跨度及复杂荷载的情况8.腹杆与上下弦平面的夹角以45°左右为宜9.交叉桁架体系网架,其腹杆布置有多种方式,一般应将腹杆布置成受拉杆10.网架结构中常用的节点形式有焊接钢板节点、焊接空心球节点、螺栓球节点11.屋面排水坡度的形成:上弦节点上加小立柱找坡、网架变高度找坡、整个网架起坡、支承柱变高度12.组合网架上弦节点在上弦平面内必须为刚接,在上弦平面外可为铰接,即组合网架的上弦节点为半刚铰接点。
第七章网壳结构1.双层筒网壳按几何组成规律分类:平面桁架体系双层筒网壳、四角锥体系双层筒网壳、三角锥体系双层筒网壳2.双层筒网壳按弦杆布置方向分类:正交类双层筒网壳、斜交类双层筒网壳、混合类双层筒网壳3.筒网壳结构两对边支承为解决拱脚推力问题,可采用以下四种方案:设拉杆、设墙垛、设斜柱、拱脚落地4.球面划分的基本要求:1.杆件规格尽可能少,以便制作与装配。
2.形成的结构必须是几何不变态5.球网壳结构有:单层球网壳、双层球网壳(跨度大于40m时)6.球网壳结构的受力特点:(P135建议自我再次总结下)球网壳是格构化的球壳,其受力状态与圆顶的受力相似,网壳的杆件为拉杆或压杆,节点构造也须承受拉力和压力。
球网壳的底座可设置环梁,也可不设环梁。
从理论上来讲,半球壳结构在竖向均布荷载作用下环梁内拉力为零,非半球壳结构则可通过设置斜向支承结构直接平衡球壳内的水平拉力,但一般情况下,设置环梁有利于增强结构的刚度。
随网壳支座约束的增强,球网壳内力逐渐均匀,且最大内力也相应减小,同时整体稳定系数也不断提高单层球网壳为增大刚度,也可再设多道环梁与网壳节点用钢管焊接。
为使球网壳的受力符合薄膜理论,球网壳应沿其边缘设置连续的支承结构。
第八章悬索结构1.悬索结构由受拉索、边缘构件和下部支承构件所组成2.悬索屋盖结构的特点:1.悬索结构通过索的轴向受拉来抵抗外荷载的作用,可以最充分地利用刚才的强度。
2.悬索结构便于建筑造型,容易适应各种建筑平面,因而能叫自由地满足各种建筑功能和表达形式的要求。
3.悬索结构施工比较方便。
4.可以创造具有良好物理性能的建筑空间。
5.悬索屋盖结构的稳定性较差。
6.悬索结构的边缘构件和下部支承必须具有一定的刚度和合理的型式,以承受索端巨大的水平拉力。
3.根据拉索布置方式的不同,可分为:单层悬索体系、双层悬索体系、交叉悬索网体系4.拉索水平力的传递,一般有以下三种方式:拉索水平力通过竖向承重结构传至基础、拉索水平力通过拉锚传至基础、拉索水平力通过刚性水平构件集中传至抗侧力墙5.双层悬索体系是由一系列重索和相反曲率的稳定索所组成的6.交叉索网体系中边缘构件,根据建筑造型的要求一般有几下几种布置方式:边缘构件为闭合曲线环梁、边缘构件为落地交叉拱、边缘构件为不落地交叉拱、边缘构件为一对不相交的落地拱、边缘构件为拉索结构7.为使单层悬索屋盖结构具有必要的稳定性,一般采取以下几种措施:增加悬索结构上的荷载、形成预应力索—壳组合结构、形成索—梁或索—桁架组合结构、增设相反曲率的稳定索第九章大跨度建筑结构的其他型式1 混合空间结构的组成:混合空间是由刚架、桁架、拱、壳体、网架、网壳、悬索等结构中两种或者三种结构单元组合成一种新的结构,以实现建筑上的独特造型或结构上的经济合理。
