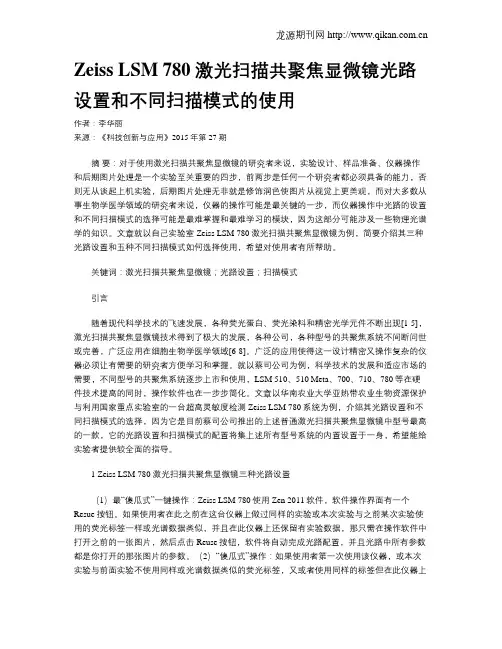

Zeiss LSM 780 激光扫描共聚焦显微镜光路设置和不同扫描模式的使用作者：李华丽来源：《科技创新与应用》2015年第27期摘要：对于使用激光扫描共聚焦显微镜的研究者来说，实验设计、样品准备、仪器操作和后期图片处理是一个实验至关重要的四步，前两步是任何一个研究者都必须具备的能力，否则无从谈起上机实验，后期图片处理无非就是修饰润色使图片从视觉上更美观，而对大多数从事生物学医学领域的研究者来说，仪器的操作可能是最关键的一步，而仪器操作中光路的设置和不同扫描模式的选择可能是最难掌握和最难学习的模块，因为这部分可能涉及一些物理光谱学的知识。
文章就以自己实验室Zeiss LSM 780激光扫描共聚焦显微镜为例，简要介绍其三种光路设置和五种不同扫描模式如何选择使用，希望对使用者有所帮助。
关键词：激光扫描共聚焦显微镜；光路设置；扫描模式引言随着现代科学技术的飞速发展，各种荧光蛋白、荧光染料和精密光学元件不断出现[1-5]，激光扫描共聚焦显微镜技术得到了极大的发展，各种公司，各种型号的共聚焦系统不间断问世或完善，广泛应用在细胞生物学医学领域[6-8]。
广泛的应用使得这一设计精密又操作复杂的仪器必须让有需要的研究者方便学习和掌握。
就以蔡司公司为例，科学技术的发展和适应市场的需要，不同型号的共聚焦系统逐步上市和使用，LSM 510、510 Meta、700、710、780等在硬件技术提高的同时，操作软件也在一步步简化。
文章以华南农业大学亚热带农业生物资源保护与利用国家重点实验室的一台超高灵敏度检测Zeiss LSM 780系统为例，介绍其光路设置和不同扫描模式的选择，因为它是目前蔡司公司推出的上述普通激光扫描共聚焦显微镜中型号最高的一款，它的光路设置和扫描模式的配置将集上述所有型号系统的内置设置于一身，希望能给实验者提供较全面的指导。
1 Zeiss LSM 780 激光扫描共聚焦显微镜三种光路设置（1）最“傻瓜式”一键操作：Zeiss LSM 780使用Zen 2011软件，软件操作界面有一个Resue按钮。

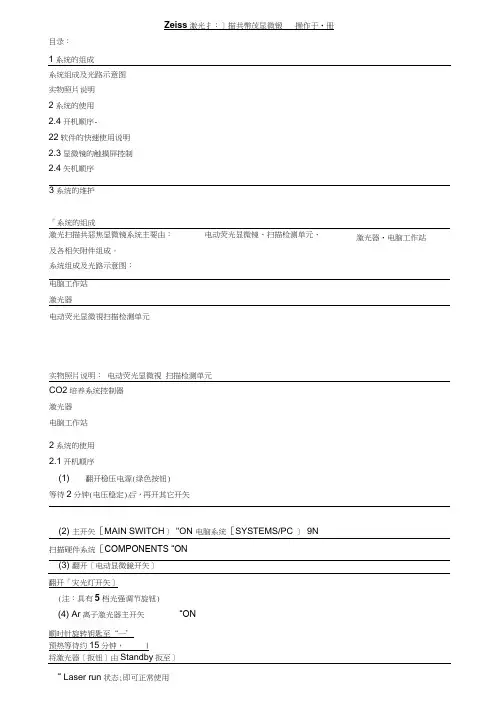

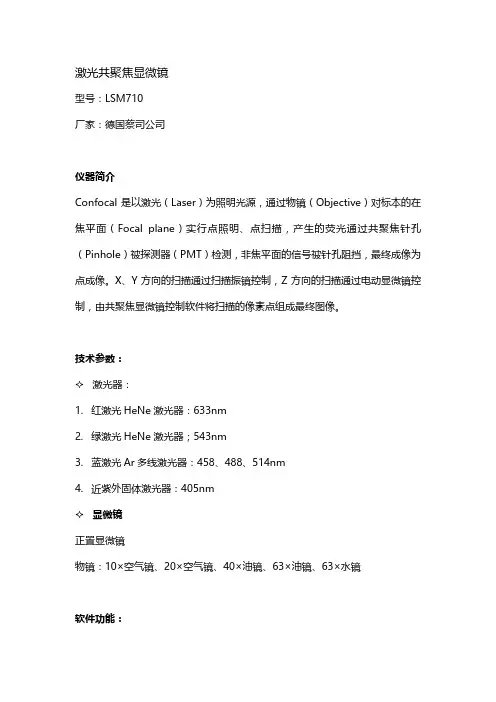

Zeiss 激光扫描共聚焦显微镜操作手册目录：1 系统的组成系统组成及光路示意图实物照片说明2 系统的使用2.1 开机顺序2.2 软件的快速使用说明2.3 显微镜的触摸屏控制2.4 关机顺序3 系统的维护1 系统的组成激光扫描共聚焦显微镜系统主要由：电动荧光显微镜、扫描检测单元、激光器、电脑工作站及各相关附件组成。
系统组成及光路示意图：电脑工作站激光器电动荧光显微镜扫描检测单元实物照片说明：电动荧光显微镜扫描检测单元CO2 培养系统控制器激光器电脑工作站2 系统的使用2.1 开机顺序（1）打开稳压电源（绿色按钮）等待2 分钟（电压稳定）后，再开其它开关（2）主开关[ MAIN SWITCH ]“ON”电脑系统[ SYSTEMS/PC ]“ON”扫描硬件系统[ COMPONENTS ]“ON”（3）打开[ 电动显微镜开关]打开[ 荧光灯开关]（注：具有5 档光强调节旋钮）（4）Ar 离子激光器主开关“ON”顺时针旋转钥匙至“—”预热等待约15分钟，将激光器[ 扳钮] 由“Standby”扳至“Laser run”状态，即可正常使用（5）打开[ 电脑开关]，进入操作系统注：键盘上也具有[ 电脑开关]2.2 软件的快速使用说明（1）电脑开机进入操作系统界面后，双击桌面共聚焦软件ZEN 图标（2）进入ZEN 界面，弹出对话框：“Start System”——初始化整个系统，用于激光扫描取图、分析等。
“Image Processing”——不启动共聚焦扫描硬件，用于已存图像数据的处理、分析。
（3）软件界面：1 功能界面切换：扫描取图（Acquisition）、图像处理（Processing）、维护（Maintain）（注：Maintain仅供Zeiss专业工程师使用）2 动作按钮；3 工具组（多维扫描控制）；4 工具详细界面；5 状态栏；6 视窗切换按钮；7 图像切换按钮；8 图像浏览/预扫描窗口；9 文档浏览/处理区域；10 视窗中图像处理模块动作按钮：Single ——扫描单张图片、并在图像预览窗口显示。
蔡司共聚焦显微镜安全操作及保养规程前言蔡司共聚焦显微镜是一种高分辨率成像设备，广泛应用于生命科学、物质科学等领域。
为保障设备安全、延长设备使用寿命，特制定本文档，介绍该设备的安全操作及保养规程。
安全操作规程1.在操作前，应查询设备的使用说明书，并全面了解设备的性能及操作方法。
2.在使用前，应先检查设备是否正常，确保仪器各部件安装牢固、电线不松动，各部件动作正常。
3.严禁将化学试剂或其他腐蚀性物质放入显微镜中，以免损坏设备。
4.操作中应遵循“先关灯后关机，先开机后开灯”的原则，确保设备正常开启或关闭。
5.切勿使用过大或过小的力量操作显微镜，以免影响设备寿命。
6.当设备因异常情况需要紧急停机时，应使用急停开关，切勿使用电源开关，避免损坏设备。
7.在设备开启状态下，切勿随意更换设备配件或涉及设备内部维修，如有异常情况应立即向厂商或专业技术人员求助。
保养规程1.在设备正常使用期间，应加强对设备的保养和维护，保持设备的清洁和干燥。
2.设备需要接通电源时，在保证电压稳定的情况下，应使用稳定的电源并加装过电压保护装置，避免对设备产生损害。
3.在操作前，应对设备进行彻底清洁，清洁过程中不得直接将水或清洁剂倒在设备上或对设备产生损害的部位。
4.在清洗设备时，应用干燥软布或软毛刷进行擦拭，切勿使用含有酸碱成分的清洁剂或物品，以免对设备产生腐蚀或损害设备表面。
5.在清洗设备表面时，不得将清洁剂或水进入仪器内部，以免对设备产生损害。
6.镜头是设备中最为重要的部分，应特别注意保养，如镜头脱落、变形、磨损或压伤等情况，应及时向专业技术人员进行维修和更换。
7.设备长时间不用时，应及时切断电源并将设备置于安全干燥的地方，保护好设备的各部件，避免设备长时间不用而导致的性能损害。
结语蔡司共聚焦显微镜是一种高精度设备，安装、操作及保养过程中需要严格遵守规程，避免对设备产生不必要的损害。
在设备的日常使用和保养过程中，我们应该掌握正确的操作和保养方法，保证设备在长期使用中保持良好的性能状态。
共聚焦显微镜操作入门指南(仅供内部使用)文档作者：李宇(liyu@) 日期：2012-12-04文档校对：李宇日期：2012-12-04卡尔蔡司中国版权所有不得复制目录1开机 (1)1 .1接通总电源 (1)1 .2打开激光器 (1)1 .3打开控制器、主控电脑 (1)2使用激光共聚焦扫描软件Zen 2010 (2)2 .1打开软件 (2)2 .2切换到明场观察模式（目镜筒） (2)2 .3放入样品并在明场模式下找到焦平面 (3)2 .4切换到共聚焦扫描模式 (6)2 .5设置激光扫描参数，找到样品最亮的焦平面位置 (6)2 .6设置Z-stack扫描上下限 (8)2 .7开始扫描 (10)2 .8分析扫描结果，进行三维观测 (11)3关机 (15)4附：目镜中，使用明场、暗场和偏光模式观察样品 (16)4 .1明场模式 (16)4 .2暗场模式 (17)4 .3偏光模式 (17)5附：使用相机（CCD）拍摄明场、暗场和偏光图 (18)5 .1拍摄明场图 (18)5 .2拍摄暗场图 (19)5 .3拍摄偏光图 (19)1 开机1 .1接通总电源图 1 从左至右依次为：墙体总电源、稳压器电源、激光器和电脑电源1 .2打开激光器图 2 转动激光器钥匙，打开激光器，LED指示灯亮1 .3打开控制器、主控电脑图 3 依次打开左图显微镜主机控制器电源、右图电脑主机电源提示：当仅使用CCD拍图，或者长时间不用机器时，建议关闭激光器，以延长其寿命。
2 使用激光共聚焦扫描软件Zen 20102 .1打开软件双击图标，然后点击“Start System ”进入软件。
2 .2切换到明场观察模式（目镜筒）2 .2.1 在共聚焦软件中切换为明场观察模式：点击“Locate ”标签，选择“Online ”，点击“BF ”（Bright Field 的缩写）。
此时系统打开卤素灯，并将明场光学模块转入光路。
图 4 切换为明场观察模式提示：如果出现硬件通讯问题，软件左下角会弹出信息对话框，此时一般的解决方法是：1）重启Zen 软件；2）如果仍无效，关闭整个系统，过5分钟后再重启系统。
