手术显微镜

手术显微镜

手术显微镜的新进展
• （1）智能化
• （2）多种控制方式 • （3）高亮度光源
三、使用注意事项及保养方法
1 注意事项
• (1) 光学仪器一般生产工艺复杂, 精密度较 • 高, 价格贵, 容易损坏且不易恢复, 使用不慎 极易造成很大损失。 • 所以仪器使用前必须弄清仪器构造, 掌握使 用方法, 切不可将仪器上的螺丝旋钮任意乱 转, 当旋转感到有异常时, 更不可用力硬旋, 否则易损坏螺丝弹簧等, 或是造成更严重的 破坏。
手术显微镜的特点
• 1 手术显微镜放大倍率(4至25倍) 为无极变 倍, 常用倍数5至9倍, 手术部位被放大, 能完 成过去用肉眼所不能完成的手术。
• 2 手术显微镜景深可调, 使手术操作准确。
• 3 眼科手术显微镜具有同轴照明, 可见红 光反射, 便于白内障人工晶体手术中辨认前 囊、皮质和后囊。
• (8) 控制调节 • 为了满足手术过程中对手术部位选择, 视野 大小, 清晰度的要求, 医生要调节位移, 光圈, 焦距。这些功能的调节都是通过微电机控 制的。调节时要轻动, 慢进, 到达极限位置 时, 要立即停止,超时空转会损坏电机而导致 调节失灵。
• (9) 平衡匹配 • 一般神经外科手术时间较长, 如果显微镜晃 • 动, 移位, 会严重影响手术效果。由于助手 镜位置改变, 加装照相机等会改变显微镜头 部重量, 造成平衡欠佳, 这时就需调节配重 砝码使系统处于平衡状态。
• 现在，手术显微镜已成为一种常规医疗设 备，主要供医院临床各科室进行手术与检 查使用。
Leica手术显微镜
ZEISS(蔡司)S7手术显微镜
神经外科手术显微镜
目乐手术显微镜
• • • • • •
目乐； 徕卡； 蔡司 日本高木 日本拓普康 巴西DFV公司

蔡司手术显微镜PPT演示课件

蔡司手术显微镜PPT演示课件
2.采用12V、100W冷光源照明， 新设计的光路提高透光性能50% 以利于用眼内光纤照明的眼底手 术。（是目前透光性最好的手术 显微镜,符合新的ISO光损伤标准), 采用螺纹防折光纤.
1:6无级变倍。最好的机械工艺 （保证长的使用寿命），目镜和 物镜最新采用超级防反光及超硬 镀膜（防止擦镜时对光学面的损 伤）。
脚控功能说明
减小亮度 XY反向 回中
变倍
亮度增加 XY平移
调焦
光源开关
光源开关
OPMI VISU150 / S7 System
附件
MEDILIVE插片式摄像头
电动型裂隙灯
OPMI VISU150 / S7 System
S7支架尺寸
OPMI VISU150 / S7 System
S7支架系统

OPMI VISU150 / S7 System
支架面板
参数显示 功能设定键 电源
OPMI VISU150 / S7 System
灯箱
电源灯箱(手术中灯泡坏,备用灯泡会 自动切换) 滤光片选择
OPMI VISU150 / S7 System
OPMI VISU150 / S7 System
蔡司手术显微镜中用来避免病人光损伤的设计
1.显微镜的通光量大大提高,用较低的亮度即可在目镜中看到明亮的图象 2.不可见(对医生视野颜色无影响）的UV紫外光滤光片 3.GG475滤光片滤掉所有波长475nm以下的有害光线。 4.冷光源：其反射曲面使红外光不能聚焦从而滤掉红外光。
OPMI VISU150 / S7 System
OPMI VISU150 / S7 System
OPMI VISU150 / S7 System
光学系统

蔡司手术显微镜课件

蔡司手术显微镜课件
瞳距记忆功能
具备瞳距记忆功能，方便医生在不 同手术中快速切换。
照明系统
高亮度LED照明
采用高亮度LED照明系统，提供 均匀、稳定的照明。
可调照明角度
支持可调照明角度调节，满足不 同手术需求。
长寿命LED
采用长寿命LED，减少更换频率 和维护成本。
03
蔡司手术显微镜操作说 明
开箱检查
确保所有配件齐全
打开包装后，仔细检查显微镜及其配件，确保没有缺失。
检查外观是否有损坏
检查显微镜的外观是否完好，没有明显的刮痕或损坏。
核对规格和型号
确认显微镜的规格和型号与订购的一致，确保符合使用需求。
安装调试
按照说明书安装
01
参照显微镜的安装说明书，正确安装显微镜的各个部分。
调整显微镜高度和倾斜度
02
根据使用者的身高和使用习惯，适当调整显微镜的高度和倾斜
度。
连接电源和控制系统
03
确保显微镜正确连接电源，并按照要求连接控制系统，如电脑
或平板等。
操作步骤
开机准备
确认电源连接稳定，检 查控制系统是否正常工
作。
调整焦距
根据需要观察的物体， 调整显微镜的焦距，使
图像清晰。
观察操作
通过控制系统控制显微 镜的移动和旋转，以便 观察不同角度的物体。
记录数据
如需记录观察结果，可 通过控制系统将图像导
光学系统
01
02
Hale Waihona Puke 03光学设计采用复消色差光学设计， 确保图像清晰度和对比度 。
透镜材料
采用高质量的透镜材料， 确保图像稳定性和色彩还 原。
防尘防雾
具备防尘防雾功能，保证 在各种手术环境下都能获 得清晰的视野。

显微镜使用方法用ppt课件

显微镜使用方法用ppt课件
8、在高倍镜下调节焦距时，切勿使用粗调 节器，以免压坏标本，损坏物镜。
2021/4/18
9、高倍镜使用完毕，必须先上升镜筒，移 开镜头后再取出玻片标本，以免取玻片 时擦损镜头的镜面。
10、绝对禁止随意取出目镜或拆下显微镜 的其他部件，以免灰尘掉入镜筒、部件 失落或损坏。
2021/4/18
用显微镜观察标本时对实验材料和 操作方法有哪些要求？
镜座
2021/4/18
2021/4/18
目镜
• 显微镜的光学部分 • 作用：放大物象 • 镜头上标有放大倍
数
2021/4/18
物镜
• 显微镜的光学部分 • 作用：放大物象 • 镜头上标有放大倍
数 • 有低倍物镜、高倍
物镜
2021/4/18
镜座
• 显微镜的机械部分 • 作用：稳定显微镜
2021/4/18
2021/4/18
3、转动_粗__准焦螺旋，使镜筒__缓__慢___下降，直到 物镜接近玻片标本。
4、为什么此时眼睛一定要看着物镜？ 因为_要__防__止__物__镜_碰__到__玻__片__标_本_______ 5、_逆___时针方向转动_粗___准焦螺旋，使镜筒缓缓
上升直到看清物像为止。再略微转动_细___准焦螺 旋，使看到的物像更加清晰。 6、如果物像偏左，你应将标本向_左____移，才能使 物像居中 。
2021/4/18
巩固练习：
1.使用显微镜时，取镜要用一手___握_镜__臂____，一手 _托_住__镜__座____，放在自己实验台的偏_左__的位置， 然后安装好__目__镜______。
2.对光时，转动转换器，使_低___倍镜对准 __通_光__孔____，转动遮光器，使一个较大的 ___光__圈___也对准_通__光__孔_____。用_左___眼朝 _目__镜____里注视，_右___眼睁开，然后用手调节 _反__光__镜____，直到看到明亮的视野为止。

显微镜的基本知识与使用ppt

显微镜的基本知识与使用ppt

按放大倍率 A.低倍物镜：放大倍率1X-5X，数值孔径 0.04-0.15 B.中倍物镜：放大倍率>5x-25x,数值孔径 0.15-0.6 C.高倍物镜：放大倍率>25x-100x,数值孔径 0.60-1.40
根据使用方法
A. 浸液系物镜：这是物镜与标本之间加入某 种液体的物镜。根据浸液的种类，可分 为油 浸系和水浸系两种。使用油浸系物镜时，通 常加入柏木油（折射率为1.515）；使用水浸 系物镜时，加入水（折射率为1.33）。此外， 还有甘油浸或石腊油浸系的特殊物镜。
显微镜的基本知识与使用
工欲善其事 必先利其器
显微镜的基本结构（两大部分）
光学系统 机械装置
一、显微镜的光学系统（四个主要部件）
物镜、目镜、聚光镜和光源系统。 其次还包括滤光片、载玻片和盖玻片。
（一） 物镜
物镜是显微镜的最主要部件，放大及分辨作用。其优劣直 接决定了显微镜的主要光学性能。
为了校正象差和色差物镜都由多块透镜组成，而且放大倍 数越高，结构越复杂。
一般的物镜所观察到的像面总是有些弯曲，平场物镜可以 较好地校正像面弯曲，使整个视场平坦,但其结构也相应 地复杂些。
有的油镜内还装有弹簧，在物镜前端受压时，镜头可以退 缩回来。这样一方面可以保护镜头，另一方面也不会把载 玻片和盖玻片压碎。这种物镜称为弹簧物镜。
1.物镜的分类
按象差（三类） ：
A.消色差物镜：这是最常见的物镜，虽然能完 全校正光谱中红光和F青光的色差，但还不能 完全矫正其他色光的色差。
B.复消色差的物镜：透镜一部分用荧石制成， 性能很高，能使光谱中的红光、蓝光和黄光在 同一焦平面上成象。
C.平场物镜：由于场曲的存在而使视场边缘的 象模糊不清，研制了平场消色差物镜和平场复 消色差物镜。

显微镜的认识和使用ppt课件

显微镜的认识和使用ppt课件
关节。
物镜
• 作用：放大物象。
• 标有放大倍数，如 10×、40×等。
• 目镜和物镜放大倍数 的乘积就是显微镜的 放大倍数。
物镜转换器
• 安放和转换物 镜镜头。
粗准焦螺旋
• 作用：升降镜筒，升降幅度 较大。
• 向后（内）旋转上升镜筒； • 向前（外）旋转下降镜筒。
细准焦螺旋
• 作用：升降镜筒，升 降幅度较小。
先将低倍镜下找到需观察的物象，把要 放大的部位移到视野正中央。
（如图）再转动物镜转换器……
1、安放 2、对光 3、放片、调距 4、观察②
转动转换器，使高倍镜到位。调节反光 镜和光圈，使光照明亮，再微微调节细
准焦螺旋，直到物象清晰。 （如图）
1、安放 2、对光 3、放片、调距 4、观察 5、显微镜复原
• 向后旋转上升镜筒； 向前旋转下降镜筒。
载物台
• 作用：安放玻片标本 • 中间有通光孔
通光孔
• 作用：使光线通过
压片夹
• 作用：固定玻片标本
遮光器
• 作用：有大小不等的 光圈，调节通光量。
反光镜
• 作用：反射光线。 • 有平面镜、凹面镜两
种，都可采集光线。
8
8、镜筒
9、压片夹
10、载物台 9 11、遮光器 10 12、反光镜 11
用擦镜纸揩净目镜和物镜，用 纱布揩净镜体。转动转换器， 把两个物镜偏到两旁，并将镜 筒下降，然后放入镜箱内保存。
1.取送显微镜时，应右手握住镜臂，左手托住镜座， 轻拿轻放； 2.揩试目镜、物镜和反光镜上的灰尘或污物，必须使 用专用的擦镜纸； 3.转动粗、细准焦螺旋时，不要用力过猛，以防止 机件损伤，调节失灵； 4.镜检时，一般用左眼观察物象，用右眼看着实验 报告纸画图。两眼须同时睁开； 5.在高倍镜下调节焦距时，切勿使用粗准焦螺旋， 以免压坏标本，损坏物镜。

显微镜高级培训PPT课件

显微镜高级培训PPT课件
DIC物镜 检偏器

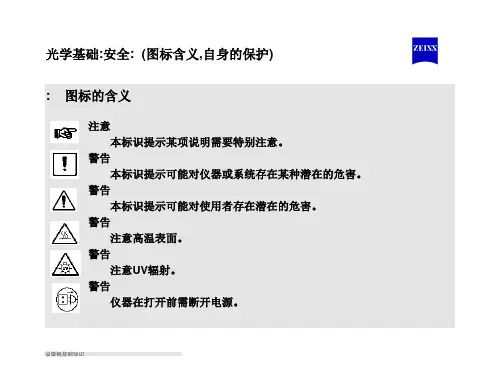

显微镜基础知识
FL 荧光
优点： 检出能力高（放大作用） 对细胞的刺激小（可以活体染色） 能进行多重染色 用途： 物体构造的观察——荧光素 荧光的有无、色调比较进行物质判别—
—抗体荧光等 发荧光量的测定对物质定性、定量分析
显微镜基础知识
FL 荧光 荧光模块
显微镜基础知识
荧光光源
FL 荧光
显微镜基础知识
如果看到的不是一个边缘清楚的多边形，则说明光路中的聚光镜上下位置不准 确，此时通过调节聚光镜左手侧的上下调节旋钮使得视场中形成一个边缘清 晰的多边形，此时的聚光镜位置就是Z轴上最佳位置，以后的调节或观察的时 候都不要再移动其位置了。
3，视野中的多边形的正确位置应该是在视野的正中心，如果不在说明聚光镜在水 平面上有偏移，需要调节柯勒照明光路调节旋钮（聚光器对中螺钉）,通过调 节聚光镜上的柯勒照明光路调节旋钮（两个银色的旋钮）使多边形在视野的 中心。
2 使用共聚焦成像 (单张,多通道,光谱)
光谱意味着可以拆分成不同的颜色通道,可以分析更多的成分
显微镜基础知识
POL 偏光
应用：
矿物质、化学物品鉴别
鉴别纤维、染色体、淀 粉粒、细胞中晶体
植物病理检验
鉴别骨骼、牙齿、胆固 醇、神经纤维、肿 瘤细胞、横纹肌和 毛发等
显微镜基础知识
冰
尿 晶
POL 偏光
擦拭镜头的基 本操作是从中央部位开始 擦起，采用螺旋渐进的方 式逐步地擦到边缘。第一 次一定不要用力,以后每次 逐渐的加力,要不断地重复 擦拭，直到镜片完全清洁 为止。且方向必须固定
显微镜基础知识
c）目镜的擦拭
将脱脂棉卷绕在一根棉 签上,尖端沾点混合液，在 目镜镜片上按螺旋状擦拭。 物镜的擦拭方法与目镜相同。

蔡司VISU200p高级眼科手术显微镜

蔡司VISU200p高级眼科手术显微镜

depth of field at all
magnification levels
ห้องสมุดไป่ตู้
• ► 关闭该开关时:
• 保持最大的通光量 和分辨率
消色差
复消色差 ， 当光线通过光学系统时会发生棱镜效应
传统的显微镜采用消色差光学 （achromatic） 来纠正色差，即使可见光谱中二个不同波长 的颜色光聚焦在一个平面上，但其余的波长 光并不同焦从而导致了色差和图象对比度下 降 复消色差光学采用多点波长纠正，从而彻底 纠正了色差并大大提高了对比度（尤其在图 象边缘）和清晰度。
2.5 or 5 mm width
2.5 mm width
支架面板（卤素灯配置时）
• 主电源 • 后备电源 • 功能设定键 • 大屏幕液晶参数显示
卤素灯灯箱（双电源，四灯泡）
• 主电源灯箱(手术中 灯泡坏,备用灯泡会 自动切换)
• 后备电源灯箱 • 滤光片选择
支架说明
• 1.推拉扶手 • 2.导线和脚控悬挂处 • 3.导向轮（大脚轮以
蔡司手术显微镜中用来避免病人光损伤的设计
• 1.显微镜的通光量大大提高,用较低的亮度即可在目镜 中看到明亮的图象(亮度0.3,最大1.5)
• 2.不可见的UV紫外光滤光片 • 3.GG475滤光片滤掉所有波长475nm以下的光线。 • 4.专利的视网膜保护装置 • 5.冷光源：其反射曲面使红外光不能聚焦从而滤掉红外
光。
四光路结构，副手 主刀镜不分光 助手镜 助手的左右眼均 有好的红反射
主镜
M841助手镜的一个眼无红光反射
白光照明
• 氙灯照明优点:
– 白色，自然光 – 摄像效果好 – 对比度好，尤其是白/红 – 图象清晰度高

蔡司手术显微镜课件

蔡司手术显微镜课件
用于过滤多余的光线，提高图像的清晰度 和对比度。
反射镜
将光线反射到物镜，照亮手术区域。
目镜
医生观察手术区域的部件，通常配有屈光 度调节。骤
01 开启显微镜
首先打开电源开关，确保 显微镜正常启动。
03 调整焦距
根据需要，通过旋转调焦
手轮来调整焦距，使观察
02 宽广的视野
蔡司手术显微镜具有较大的视野范围，能够让医 生更好地掌握手术部位的全面情况，有利于手术 的顺利进行。
03 稳定的图像
蔡司手术显微镜采用了先进的防震和防抖技术， 能够保证图像的稳定性和清晰度，避免医生在手 术过程中出现视觉疲劳。
蔡司手术显微镜的应用领域
眼科手术
蔡司手术显微镜在眼 科手术中广泛应用， 如白内障、青光眼等 手术。
蔡司手术显微镜的发展趋势
05
与未来展望
显微镜的技术创新与升级
数字智能化
通过引入人工智能和机器学习技术， 实现显微镜的自动对焦、图像增强和 实时分析等功能，提高手术效率和准 确性。
高清超分辨
模块化设计
采用模块化设计理念，使显微镜能够 根据不同的手术需求进行快速组装和 调整，提高手术的灵活性和适应性。
存放环境
保持显微镜存放环境的干 燥、通风良好，避免阳光 直射和高温环境。
专业维护
定期进行专业维护和保养 ，以确保显微镜的性能和 寿命。
蔡司手术显微镜的临床应用
04
案例
显微镜在眼科手术中的应用
总结词
精细操作、高清晰度、提高手术效率
详细描述
蔡司手术显微镜在眼科手术中发挥着重要作用，提供了高清晰度的视野和精细操作能力，使医 生能够更准确地识别和分离组织，提高手术效率，减少并发症。

眼科显微镜 ppt课件

眼科显微镜 ppt课件

3.显微镜手术时间过长后关节锁会出现过松或过紧的现 象，出现这种现象需要重新调整（这种现象我们还没有 出现过，如果出现巡回护士需要协助重新调整）
4.每次使用完后，应用脱脂清洁剂擦去显微镜上的污垢， 否则时间过长很难擦拭，擦拭完毕后用防尘罩罩好，挑 选合适的位置摆放。
谢谢聆听，请提出批评指正
2.注意保持显微镜的清洁，尤其是仪器上的玻璃 部分，当液体、油污、血渍污染镜头时，切不可 用手、抹布、纸来擦拭镜头，因为手、抹布、纸 上一般都有细小的沙砾，会损伤镜头。一般我们 应该用脱脂棉球蘸取无水酒精进行擦拭
3.照明系统内常有极精细的装置，切不可将手伸入 照明系统内，不小心破坏，将无法修复
显微镜的保养
眼科显微镜 ppt课件
眼科手术显微镜的基本结构
眼科手术一般应用立式显微镜（落地式）， 这类手术显微镜的特点是可以任意摆放， 比较灵活，方便安装
手术显微镜一般分Βιβλιοθήκη 四大部分：机械系统， 观察系统，照明系统，显示系统
使用注意事项
1.眼科手术显微镜是生产工艺复杂的机器，其精密 度较高，且易损坏，使用不当极易造成巨大损失， 所以使用前应掌握其使用方法，不可将显微镜上的 螺丝按钮任意旋转。（我们的显微镜一般都是医生 术前调试完毕，手术过程中必须在医生指导下调整）
1.显微镜的照明因工作时间不同而寿命不同。若灯 泡损坏更换时，一定要对系统清零，以免给机器带 来不必要的损失。（对我们来说每次开关机都要将 照明系统开关关闭或将亮度调至最低，以免高压冲 击损坏光源）
2.为满足手术过程中对手术部位的选择，视野大 小，清晰度的要求，医生可通过脚踏控制板调整 位移光圈、焦距、高低等（我们手术过程中一般 巡回护士只需要协助调整光源亮度，其他的医生 会自己通过脚踏板调整）

卡尔蔡司渐进镜片培训资料PPT课件

卡尔蔡司渐进镜片培训资料PPT课件

蔡司设计 DNA
1. 像差的最小化
• 超过 20,000 个楔形组成卡尔蔡司渐进多焦点镜片的光学设计 • 优化每一个楔形：球镜、柱镜、轴向、棱镜和基底
13
蔡司设计 DNA
1. 像差最小化
• 镜片矫正低阶像差 • 球面像差 • 散光
• 设计中考虑了高阶波前像差因素 与传统渐进多焦点镜片相比，高阶像差平均 降低了32%
1.顾客的屈光度/add 2.顾客的瞳距,脸型 3.顾客的用眼需求 4.尊重旧镜习惯
1.光度比较复杂,尤其散光较高建议配三维博锐以上的产品 ADD较高,第一次佩戴建议佩戴纯锐以上产品 2.单眼瞳距差异2mm以上建议三维博锐以上产品
3.对视觉效果要求高,建议纯锐以上的产品
4.如果ADD较原来增加太多建议用更佳设计的产品
14
蔡司设计 DNA
2. 良好的双眼视觉
• 视觉平衡： 轻松融像
• 较大的双眼视野范围 • 减少垂直棱镜度差和空间变形
x
x
不平衡
传统的渐进多焦点镜片设计
x
x
平衡
水平对称性设计
15
蔡司设计 DNA
2. 良好的双眼视觉
• 近用区的内移
• 与下加光和远用屈光度有关 • 不同处方的视角内移量不同 • 宽大的近用和中距离区域 • 配戴者容易找到近用焦点
个人隐形标记
下加光 275 = 2.75D FrameFit ® 值 | 近用类型 | 基弧 20 = FrameFit® 值 2.0 B = 近用类型为“平衡”型 4 = 基弧 4 D
CZVAA
20 20b4
安装高度 个性化
14 至 20 毫米
I260
FrameFit® 值 个性化
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
焦平面). • 6.采用大直径轮子方便移动，四轮均可转向. • 7.手柄可控制IMAGEBOX（选件）的单张取像.
10
• 内置裂隙照明光应用: – Anterior vitrectomy – Dense cataract capsulorhexis – Lens extractions
水平，可移动
weighted according to hazard function)
9
S88支架系统
• 1.支架无重式移动，各关节电磁锁功能。手术中如需 紧急移开显微镜可瞬间完成.左右手柄可分别控制XY平 面和Z轴运动以方便术前消毒及显微镜粗调
• 2.全防水脚控可控制光源亮度、开关、平移、调焦、 变倍。
• 3.XY平移速度根据倍数大小自动调整。 • 4.调焦、XY平移、放大倍数自动回原功能。. • 5.多种记忆功能(亮度,变倍速度,调焦速度,XY移动速度,
垂直
2.5 or 5 mm width
2.5 mm width 11
支架面板（卤素灯配置时）
• 主电源 • 后备电源 • 功能设定键 • 大屏幕液晶参数显示
12
卤素灯灯箱（双电源，四灯泡）
• 主电源灯箱(手术中 灯泡坏,备用灯泡会 自动切换)
• 后备电源灯箱 • 滤光片选择
13
支架说明
• 1.推拉扶手 • 2.导线和脚控悬挂处 • 3.导向轮（大脚轮以
• 1:6无级变倍。最好的机械工艺（保证长的使用寿命），目镜和物镜最新采 用超级防反光及超硬镀膜（防止擦镜时对光学面的损伤）。
• 新的REDFLEX设计使红光反射大大增强
3
• 智能景深调节系统
Depth of Field Management System
• ► 打开该开关时:
•
加大景深Optimum
depth of field at all
magnification levels
• ► 关闭该开关时:
•
保持最大的通光量
和分辨率
4
消色差
复消色差 ， 当光线通过光学系统时会发生棱镜效应
传统的显微镜采用消色差光学 （achromatic） 来纠正色差，即使可见光谱中二个不同波长 的颜色光聚焦在一个平面上，但其余的波长 光并不同焦从而导致了色差和图象对比度下 降 复消色差光学采用多点波长纠正，从而彻底 纠正了色差并大大提高了对比度（尤其在图 象边缘）和清晰度。

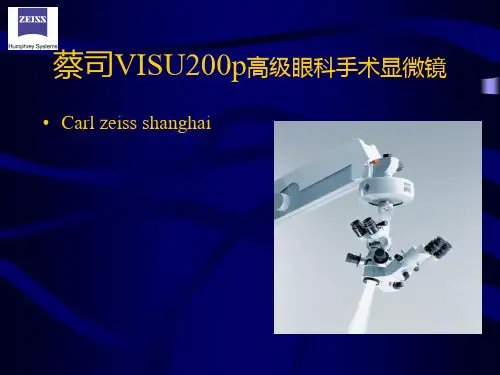

蔡司VISU200p高级眼科手术显微镜
