蔡司共聚焦显微镜安全操作及保养规程前言蔡司共聚焦显微镜是一种高分辨率成像设备,广泛应用于生命科学、物质科学等领域。
为保障设备安全、延长设备使用寿命,特制定本文档,介绍该设备的安全操作及保养规程。
安全操作规程1.在操作前,应查询设备的使用说明书,并全面了解设备的性能及操作方法。
2.在使用前,应先检查设备是否正常,确保仪器各部件安装牢固、电线不松动,各部件动作正常。
3.严禁将化学试剂或其他腐蚀性物质放入显微镜中,以免损坏设备。
4.操作中应遵循“先关灯后关机,先开机后开灯”的原则,确保设备正常开启或关闭。
5.切勿使用过大或过小的力量操作显微镜,以免影响设备寿命。
6.当设备因异常情况需要紧急停机时,应使用急停开关,切勿使用电源开关,避免损坏设备。
7.在设备开启状态下,切勿随意更换设备配件或涉及设备内部维修,如有异常情况应立即向厂商或专业技术人员求助。
保养规程1.在设备正常使用期间,应加强对设备的保养和维护,保持设备的清洁和干燥。
2.设备需要接通电源时,在保证电压稳定的情况下,应使用稳定的电源并加装过电压保护装置,避免对设备产生损害。
3.在操作前,应对设备进行彻底清洁,清洁过程中不得直接将水或清洁剂倒在设备上或对设备产生损害的部位。
4.在清洗设备时,应用干燥软布或软毛刷进行擦拭,切勿使用含有酸碱成分的清洁剂或物品,以免对设备产生腐蚀或损害设备表面。
5.在清洗设备表面时,不得将清洁剂或水进入仪器内部,以免对设备产生损害。
6.镜头是设备中最为重要的部分,应特别注意保养,如镜头脱落、变形、磨损或压伤等情况,应及时向专业技术人员进行维修和更换。
7.设备长时间不用时,应及时切断电源并将设备置于安全干燥的地方,保护好设备的各部件,避免设备长时间不用而导致的性能损害。
结语蔡司共聚焦显微镜是一种高精度设备,安装、操作及保养过程中需要严格遵守规程,避免对设备产生不必要的损害。
在设备的日常使用和保养过程中,我们应该掌握正确的操作和保养方法,保证设备在长期使用中保持良好的性能状态。

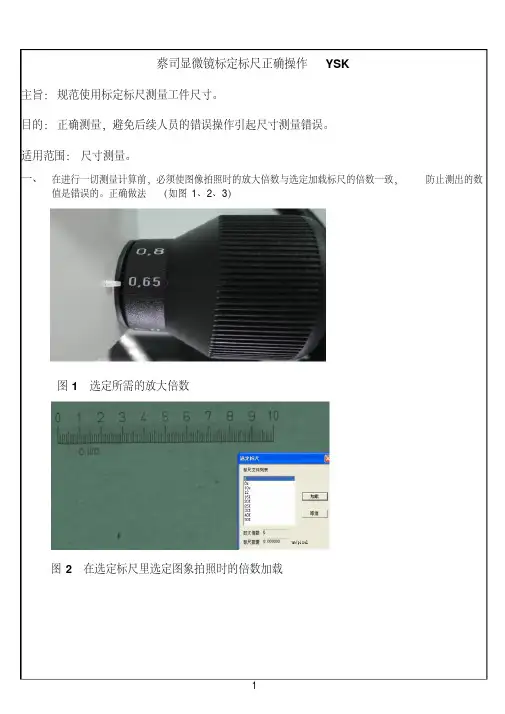

蔡司显微镜标定标尺正确操作YSK
主旨:规范使用标定标尺测量工件尺寸。
目的:正确测量,避免后续人员的错误操作引起尺寸测量错误。
适用范围:尺寸测量。
一、在进行一切测量计算前,必须使图像拍照时的放大倍数与选定加载标尺的倍数一致,防止测出的数
值是错误的。
正确做法(如图1、2、3)
图1 选定所需的放大倍数
图2 在选定标尺里选定图象拍照时的倍数加载
图3 量测出正确的尺寸
二、严禁拍照时的尺寸与加载标尺的倍数不一致,影响尺寸测量的正确性。
错误手法(如图4、5、
6)
图3 拍照时选定的倍数
图4 标尺加载(错误)
图5 测量出的尺寸(错误)
注意事项:1、图像拍照时的放大倍数与选定加载标尺的倍数要一致。
2、设定标尺里的6就是放大倍率 6.5X,对测量没有任何影响。
蔡司显微镜操作步骤1.检查电源线和灯箱接头是否接好,确保各个部件都正常插入光路中。
2.打开机体电源,调节光的亮度至适中。
3.把载物台降到最低,放入样品。
4.首先用低倍物镜观察样品。
先用粗调旋钮升高载物台,等到样品快清晰时改用微调旋钮把样品调清晰,然后再逐步切换到高倍,微调一下,使图像清晰。
5. 打开AxioVision SE64 Rel. 4.9软件,点击“预览”调出图像,微调旋钮把样品调清晰后点击“拍摄”。
6. 点击“控制区域”的比例尺选项,选定放大倍数,之后点击“标尺”进行标尺的添加。
7. 图像保存与拷贝。
8. 关机。
蔡司显微镜注意事项1.只有经过培训且能够独立熟练操作的人员方可使用,避免损坏机器。
2.调焦时注意不要使物镜碰到试样,以免划伤物镜。
3.在载物台垫片圆孔中心的位置远离物镜中心位置时不要切换物镜,以免划伤物镜。
4.亮度调整切忌忽大忽小,也不要过亮,影响灯泡的使用寿命,同时也伤害视力。
5.所有(功能)切换,动作要轻,要到位。
6. 转换倍数时,不要直接拨动物镜;而是拨动转盘;调节焦距,从低倍到高倍找焦平面,禁止直接用高倍找焦平面;高倍观察一定采用微调;7. 载物台支架旋钮、摄像头、加密狗和双滤光轮滑齿不要动。
8. 禁止使用USB、移动硬盘等可移动存储;9. 所有部件禁止用酒精擦拭;10.禁止带腐蚀液进入实验室。
11.关机时要将亮度调到最小。
12.关机不使用时,将物镜通过调焦机构调整到最低状态。
13.关机不使用时,不要立即该盖防尘罩,待冷却后再盖,注意防火。

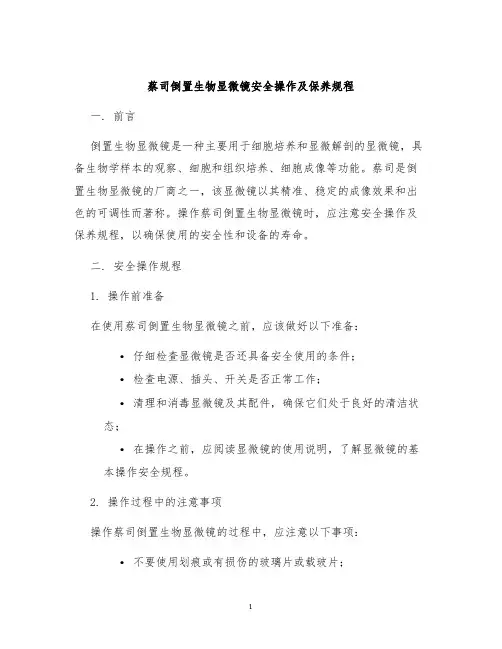

蔡司倒置生物显微镜安全操作及保养规程一. 前言倒置生物显微镜是一种主要用于细胞培养和显微解剖的显微镜,具备生物学样本的观察、细胞和组织培养、细胞成像等功能。
蔡司是倒置生物显微镜的厂商之一,该显微镜以其精准、稳定的成像效果和出色的可调性而著称。
操作蔡司倒置生物显微镜时,应注意安全操作及保养规程,以确保使用的安全性和设备的寿命。
二. 安全操作规程1. 操作前准备在使用蔡司倒置生物显微镜之前,应该做好以下准备:•仔细检查显微镜是否还具备安全使用的条件;•检查电源、插头、开关是否正常工作;•清理和消毒显微镜及其配件,确保它们处于良好的清洁状态;•在操作之前,应阅读显微镜的使用说明,了解显微镜的基本操作安全规程。
2. 操作过程中的注意事项操作蔡司倒置生物显微镜的过程中,应注意以下事项:•不要使用划痕或有损伤的玻璃片或载玻片;•不要碰触镜头表面,以免污染或损坏镜头;•不要在显微镜上放置任何饮品或食品;•操作显微镜时,应使用专门的显微镜操作器或手柄,避免操作不当造成设备损坏或人员伤害;•当镜头朝下时,保护样品不受指甲等锋利物刮伤。
3. 操作后的注意事项使用完蔡司倒置生物显微镜后,应注意以下事项:•切断电源并拔掉插头;•清理并消毒镜头和配件;•及时处理任何瑕疵或损坏;•通过仪器操作软件正常关闭系统。
三. 设备保养规程蔡司倒置生物显微镜使用寿命长,但需要进行正确的保养和维修,才能保证设备的可靠性和稳定性。
1. 设备清洁日常使用后,应随时对显微镜和配件进行清洁和消毒,保持它们的清洁状态。
使用60%-75%的无水酒精或中性清洁剂,涂布在干净的棉布上,擦拭显微镜表面和配件,以保持镜头和配件干净,避免灰尘污染镜头,影响成像质量。
2. 镜头护理使用蔡司倒置生物显微镜的过程中,镜头可能会有一些误刮或者棉纱残留在表面上等问题。
如果直接用纸巾或者手指去擦拭,会很容易将表面镀层摩损或者刮伤,影响成像质量。
护理镜头应采用专业的护理方法和设备。
德国蔡司显微镜(VARIO700)一操作流程
1放松底座的刹车装置,收拢各节横臂,旋紧制动手轮,推至手术床边。
2将制动手轮放松,根据手术部位安放显微镜,满意后立刻将底座的刹车刹牢,并将各制动手轮重新旋紧。
3插上电源插座,摆放好足控踏板,开启电源开关。
4按动自平衡按钮机器进行自平衡调节
5开始设置:设置显微镜到最小放大倍数。
5.1将显微镜移动到工作位置并根据物镜的焦距长度选择工作距离。
6调节瞳距:使用旋钮,根据您的瞳距调节目镜之间的距离,以保证两个目镜中的图像重合到一起。
7调节目镜:调节屈光度设置环到刻度0。
7.1如戴眼镜的操作者佩戴眼镜拟实施手术,请将屈光度设置环调节刻度到+5开始调节。
7.2戴眼镜者观察时,不需要旋出眼杯。
8根据机体说明书:自动调节显微镜白平衡。
9手术结束,应将亮度调至最小时才关闭电源开关,拔除电源线。
OPMI Sensera/S7操作指南1、准备工作:向上抬起四个轮子上的锁紧开关,将手术显微镜推到手术位置,向下踩下轮子的四个开关轮子将被锁住(注:这时请不要推动显微镜)。
2、限位调节:逆时针松开旋钮(主镜臂中间按钮),调节主镜的高低到一个可能需要的最低安全位置(以不会碰到病人为准),顺时针旋转旋钮直至旋紧。
3、开机:按下位于支架上的电源开关。
4、调节平衡(除非增减附件或改变助手镜的位置,不必每次开机都调节平衡):1)、用一只手牢牢抓紧支架的前臂,逆时针旋转旋钮(最下的旋钮),使支架可以上下移动;上下轻轻地移动支架,同时调节旋钮(主臂侧的旋钮)直到松开手后,主镜既不向上也不向下移动,这时整个显微镜上下配重已经平衡,顺时针旋转增大向上的拉力,逆时针旋转降低向上的拉力;2)调节旋钮(主臂侧的旋钮),控制主镜在垂直轴向旋转的松紧度;3)松开旋钮(最下的旋钮),调节旋钮(最上的旋钮)控制主镜在斜的轴向方向的平衡;如果主镜向顺时针方向旋转,逆时针调节旋钮(最上的旋钮);如果主镜向逆时针旋转,顺时针调节旋钮;调节旋钮(最下的旋钮),调节主镜在斜的轴的方向的松紧程度;4)紧紧抓住手柄,松开旋钮,按下按钮不要松开,直到控制平衡的马达停止,这时前后摆动主镜时,下面的Zero position标志应该保持位置不变;使主镜保持自由状态,按下按钮不要松开,直到马达重新和开始工作,这时再前后摆动主镜时,标志将在一起转动,继续按下按钮不松开,同时检查主镜在各个方向的平衡,根据附件的不同,这个过程可能需要1分钟或更长。
5)调节旋钮控制主镜在斜的轴向的松紧程度。
5、主镜各旋钮的功能:1)万向调节手柄,2)锁紧手柄旋钮;3)手动变倍调节旋钮;4)手动调焦旋钮;5)调节照明视野范围的旋钮.6、开始使用:a)调节双目镜筒旋钮,使两个目镜下的图像合二为一。
b)目镜的调节:1.调节眼杯的高低:当术者佩戴眼镜使用手术显微镜时,需要将眼杯完全旋入目镜;反之,可以根据用户的习惯将眼杯旋出,旋出的程度根据术者的感觉来调节。

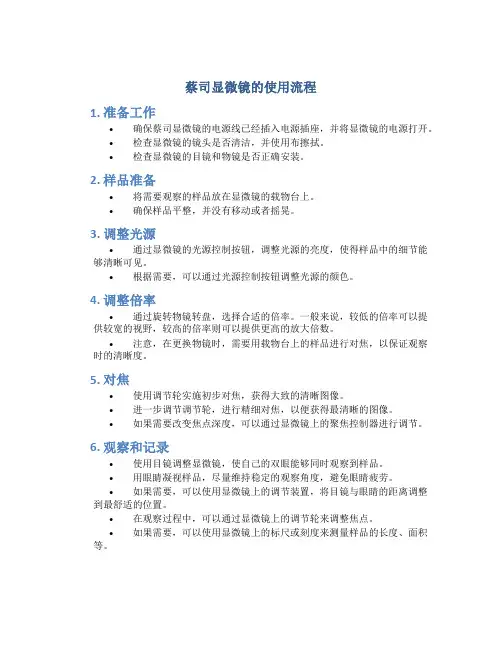

蔡司显微镜的使用流程1. 准备工作•确保蔡司显微镜的电源线已经插入电源插座,并将显微镜的电源打开。
•检查显微镜的镜头是否清洁,并使用布擦拭。
•检查显微镜的目镜和物镜是否正确安装。
2. 样品准备•将需要观察的样品放在显微镜的载物台上。
•确保样品平整,并没有移动或者摇晃。
3. 调整光源•通过显微镜的光源控制按钮,调整光源的亮度,使得样品中的细节能够清晰可见。
•根据需要,可以通过光源控制按钮调整光源的颜色。
4. 调整倍率•通过旋转物镜转盘,选择合适的倍率。
一般来说,较低的倍率可以提供较宽的视野,较高的倍率则可以提供更高的放大倍数。
•注意,在更换物镜时,需要用载物台上的样品进行对焦,以保证观察时的清晰度。
5. 对焦•使用调节轮实施初步对焦,获得大致的清晰图像。
•进一步调节调节轮,进行精细对焦,以便获得最清晰的图像。
•如果需要改变焦点深度,可以通过显微镜上的聚焦控制器进行调节。
6. 观察和记录•使用目镜调整显微镜,使自己的双眼能够同时观察到样品。
•用眼睛凝视样品,尽量维持稳定的观察角度,避免眼睛疲劳。
•如果需要,可以使用显微镜上的调节装置,将目镜与眼睛的距离调整到最舒适的位置。
•在观察过程中,可以通过显微镜上的调节轮来调整焦点。
•如果需要,可以使用显微镜上的标尺或刻度来测量样品的长度、面积等。
7. 关闭显微镜•观察结束后,将倍率调节到最低档位,并关闭光源。
•将样品从载物台上取下,清洁显微镜的各个部分。
•关闭显微镜的电源。
结论以上就是使用蔡司显微镜的基本流程。
在使用显微镜时,需要注意保持样品的干净和稳定,并留意调节光源和倍率的合适性,以获得更好的观察效果。
同时,在使用显微镜时,也要注意保护眼睛,避免长时间用眼造成的疲劳。

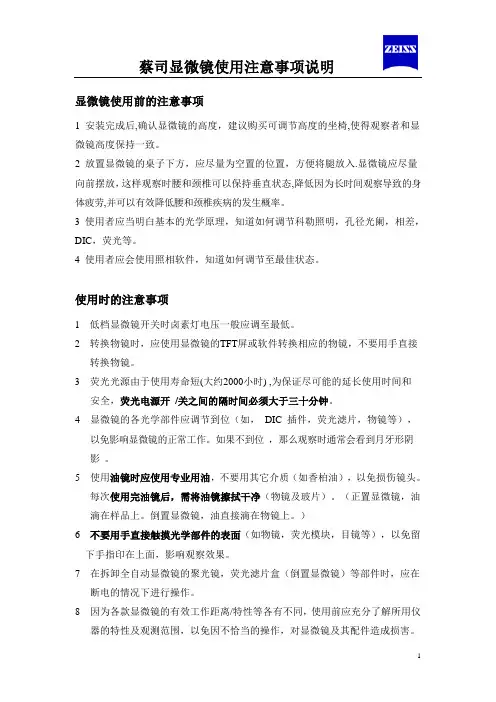

显微镜使用说明显微镜的清洁与保管无论是显微观察还是显微照相,检查并保持光路系统的清洁是特别重要的。
A ,可能需要清除尘埃的部位:物镜,目镜等(其他 位置非ZEISS 工程师不允许拆卸清洗)。
清洁时先用一个吹风球或软毛刷去掉附着在表面的灰尘和其他异物,然后再做擦拭。
B ,擦拭各镜头时有以下注意事项:1 擦拭液选用乙醚酒精混合液(乙醚:无水酒精= 7:3)2 擦拭时一定要采用专用镜头纸或长纤维的脱脂棉签。
3 蘸取擦镜液后用力甩一下,保证擦拭棉签处于半干状态(擦镜液不能多,以保证挥发快速)擦拭工具和方法如下图显微镜使用前的注意事项:1安装完成后,确认显微镜的高度,建议购买可调节高度的坐椅,使得观察者和显微镜高度保持一致.2放置显微镜的桌子下方,应尽量为空置的位置,方便将腿放入.显微镜应尽量向前摆放,这样观察时腰和颈椎可以保持垂直状态,降低因为长时间观察导致的身体疲劳,并可以有效降低腰和颈椎疾病的发生概率.3使用者应当明白基本的光学原理,知道如何调节科勒照明,孔径光阑,相差,DIC,荧光等4使用者应会使用照相软件,知道如何调节至最佳状态.使用时的注意事项1 低档显微镜开关时卤素灯电压一般应调至最低。
2 转换物镜时,应旋转物镜架,不要用手直接转物镜。
3 荧光光源汞灯由于使用寿命短(大约200小时) ,为保证尽可能的延长使用时间和安全,汞灯电源开 /关之间的隔时间必须大于三十分钟。
4 显微镜的各光学部件应调节到位(如, DIC 插件,荧光滤片,物镜等),以免影响显微镜的正常工作。
如果不到位 ,那么观察时通常会看到月牙形阴影 .5 使用油镜时应使用专业用油,不要用其它介质(如香柏油),以免损伤镜头。
每次使用完油镜后,需将油镜擦拭干净(物镜及玻片)。
(正置显微镜,油滴在样品上。
倒置显微镜,油直接滴在物镜上。
)6 不要用手直接触摸光学部件的表面(如物镜,荧光模块,目镜等),以免留下手指印在上面,影响观察效果。
7 在拆卸全自动显微镜的聚光镜,荧光滤片盒(倒置显微镜)等部件时,应在断电的情况下进行操作。

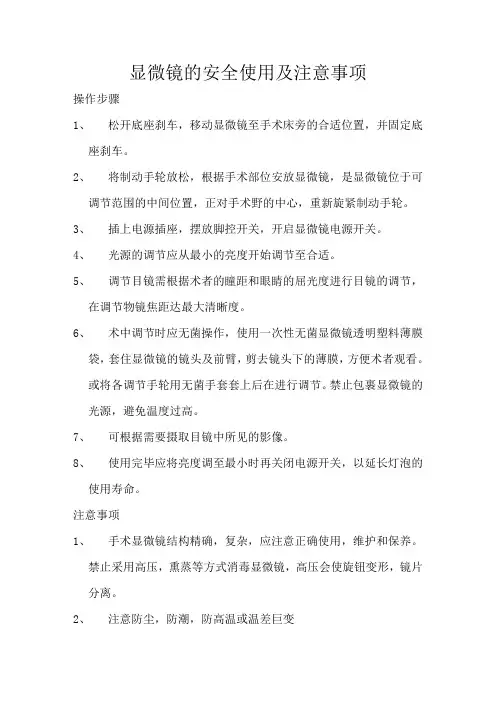

显微镜的安全使用及注意事项操作步骤1、松开底座刹车,移动显微镜至手术床旁的合适位置,并固定底座刹车。
2、将制动手轮放松,根据手术部位安放显微镜,是显微镜位于可调节范围的中间位置,正对手术野的中心,重新旋紧制动手轮。
3、插上电源插座,摆放脚控开关,开启显微镜电源开关。
4、光源的调节应从最小的亮度开始调节至合适。
5、调节目镜需根据术者的瞳距和眼睛的屈光度进行目镜的调节,在调节物镜焦距达最大清晰度。
6、术中调节时应无菌操作,使用一次性无菌显微镜透明塑料薄膜袋,套住显微镜的镜头及前臂,剪去镜头下的薄膜,方便术者观看。
或将各调节手轮用无菌手套套上后在进行调节。
禁止包裹显微镜的光源,避免温度过高。
7、可根据需要摄取目镜中所见的影像。
8、使用完毕应将亮度调至最小时再关闭电源开关,以延长灯泡的使用寿命。
注意事项1、手术显微镜结构精确,复杂,应注意正确使用,维护和保养。
禁止采用高压,熏蒸等方式消毒显微镜,高压会使旋钮变形,镜片分离。
2、注意防尘,防潮,防高温或温差巨变(1)使用完毕用防尘罩盖住显微镜,保持光学系统的清洁。
(2)透镜表面定期用橡皮球将灰尘吹去,然后用脱脂棉蘸95:5的乙醚和无水酒精混合液,轻轻擦拭镜头表面,从中央到周边反复轻抹至干净,切勿擦拭镜头的内面,以免损伤透镜,勿用乙醇,乙醚,丙酮擦拭显微镜镜身。
(3)平时每天用拭镜纸抹拭镜头即能达到清洁目的。
(4)存放间应有空调器控制温湿度,相对湿度不超过65%,以保持仪器的干燥,暂不使用的光学部分应放置于干燥箱或干燥瓶内,同时加入硅胶干燥剂。
如果镜筒内受潮,应将目镜,物镜和示教镜等卸下,置于干燥箱内干燥后在用。
3、显微镜应防止震动和撞击,宜固定手术间位置,避免反复移动。
每次使用完毕后收拢各节横臂,拧紧制动旋钮,锁好底座的固定装置。
4、导光纤维和照明系统保护不良和使用时间过久光通量下降,严重影响光照强度。
使用时切勿强行牵拉和折叠,使用完毕后理顺线路,不要夹压或缠绕于支架上。

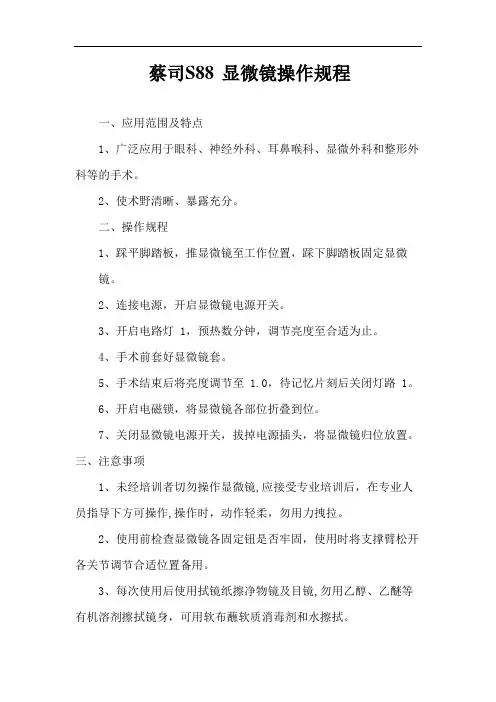

蔡司S88 显微镜操作规程
一、应用范围及特点
1、广泛应用于眼科、神经外科、耳鼻喉科、显微外科和整形外科等的手术。
2、使术野清晰、暴露充分。
二、操作规程
1、踩平脚踏板,推显微镜至工作位置,踩下脚踏板固定显微
镜。
2、连接电源,开启显微镜电源开关。
3、开启电路灯 1,预热数分钟,调节亮度至合适为止。
4、手术前套好显微镜套。
5、手术结束后将亮度调节至 1.0,待记忆片刻后关闭灯路 1。
6、开启电磁锁,将显微镜各部位折叠到位。
7、关闭显微镜电源开关,拔掉电源插头,将显微镜归位放置。
三、注意事项
1、未经培训者切勿操作显微镜,应接受专业培训后,在专业人员指导下方可操作,操作时,动作轻柔,勿用力拽拉。
2、使用前检查显微镜各固定钮是否牢固,使用时将支撑臂松开各关节调节合适位置备用。
3、每次使用后使用拭镜纸擦净物镜及目镜,勿用乙醇、乙醚等有机溶剂擦拭镜身,可用软布蘸软质消毒剂和水擦拭。
4、关闭显微镜时要先将光源钮调至最小后再关闭显微镜电源。
5、在记录本上及时登记使用情况、性能、故障及解决方法。
6、显微镜放置位置相对固定,避免碰撞。
OPMI Sensera/S7操作指南
1、准备工作:向上抬起四个轮子上的锁紧开关,将手术显微镜推到手术位置,向下踩下轮
子的四个开关轮子将被锁住(注:这时请不要推动显微镜)。
2、限位调节:逆时针松开旋钮(主镜臂中间按钮),调节主镜的高低到一个可能需要的最
低安全位置(以不会碰到病人为准),顺时针旋转旋钮直至旋紧。
3、开机:按下位于支架上的电源开关。
4、调节平衡(除非增减附件或改变助手镜的位置,不必每次开机都调节平衡):1)、用一
只手牢牢抓紧支架的前臂,逆时针旋转旋钮(最下的旋钮),使支架可以上下移动;上下轻轻地移动支架,同时调节旋钮(主臂侧的旋钮)直到松开手后,主镜既不向上也不向下移动,这时整个显微镜上下配重已经平衡,顺时针旋转增大向上的拉力,逆时针旋转降低向上的拉力;
2)调节旋钮(主臂侧的旋钮),控制主镜在垂直轴向旋转的松紧度;
3)松开旋钮(最下的旋钮),调节旋钮(最上的旋钮)控制主镜在斜的轴向方向的平衡;如果主镜向顺时针方向旋转,逆时针调节旋钮(最上的旋钮);如果主镜向逆时针旋转,顺时针调节旋钮;调节旋钮(最下的旋钮),调节主镜在斜的轴的方向的松紧程度;
4)紧紧抓住手柄,松开旋钮,按下按钮不要松开,直到控制平衡的马达停止,这时前后摆动主镜时,下面的Zero position标志应该保持位置不变;使主镜保持自由状态,按下按钮不要松开,直到马达重新和开始工作,这时再前后摆动主镜时,标志将在一起转动,继续按下按钮不松开,同时检查主镜在各个方向的平衡,根据附件的不同,这个过程可能需要1分钟或更长。
5)调节旋钮控制主镜在斜的轴向的松紧程度。
5、主镜各旋钮的功能:
1)万向调节手柄,
2)锁紧手柄旋钮;
3)手动变倍调节旋钮;
4)手动调焦旋钮;
5)调节照明视野范围的旋钮.
6、开始使用:
a)调节双目镜筒旋钮,使两个目镜下的图像合二为一。
b)目镜的调节:1.调节眼杯的高低:当术者佩戴眼镜使用手术显微镜时,需要将眼杯完全旋入目镜;反之,可以根据用户的习惯将眼杯旋出,旋出的程度根据术者的感
觉来调节。
2.屈光补偿:屈光补偿的范围从近视800度到远视500(-8D到+5D),
如术者的眼睛是正视(裸眼视力正常)或佩戴眼镜做手术(矫正视力1.0),请将目
镜上旋钮的白色刻度线放在0的位置;如术者是裸眼做手术并且近视300度,请将
白色刻度线放在-3的位置。
c)手柄的功能:
1)按键15和18可以设为光线亮度的大小控制或其他设置(在液晶面板上可以进行设置)
2)按键16为变倍按钮
3)按键17为调焦按钮,调焦范围从200mm—415mm。
