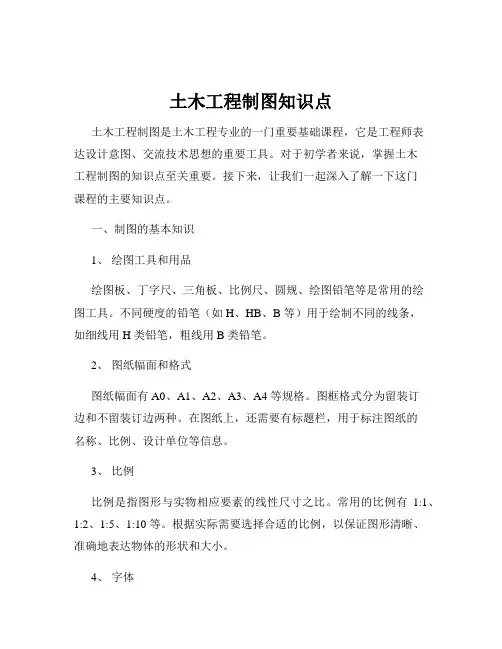

土木工程制图知识点土木工程制图是土木工程专业的一门重要基础课程,它是工程师表达设计意图、交流技术思想的重要工具。
对于初学者来说,掌握土木工程制图的知识点至关重要。
接下来,让我们一起深入了解一下这门课程的主要知识点。
一、制图的基本知识1、绘图工具和用品绘图板、丁字尺、三角板、比例尺、圆规、绘图铅笔等是常用的绘图工具。
不同硬度的铅笔(如 H、HB、B 等)用于绘制不同的线条,如细线用 H 类铅笔,粗线用 B 类铅笔。
2、图纸幅面和格式图纸幅面有 A0、A1、A2、A3、A4 等规格。
图框格式分为留装订边和不留装订边两种。
在图纸上,还需要有标题栏,用于标注图纸的名称、比例、设计单位等信息。
3、比例比例是指图形与实物相应要素的线性尺寸之比。
常用的比例有1:1、1:2、1:5、1:10 等。
根据实际需要选择合适的比例,以保证图形清晰、准确地表达物体的形状和大小。
4、字体工程图中的字体应工整、清晰,一般采用长仿宋体。
字高应从25mm、35mm、5mm、7mm、10mm 等系列中选用。
5、图线图线有线型和线宽之分。
线型包括实线、虚线、点划线、双点划线等,不同的线型用于表达不同的物体和结构。
线宽则分为粗线、中粗线和细线,粗线一般用于主要轮廓线,细线用于尺寸线、图例线等。
二、投影的基本知识1、投影法的分类投影法分为中心投影法和平行投影法。
中心投影法所得的投影图立体感强,但不能准确反映物体的真实形状和大小。
平行投影法又分为正投影法和斜投影法,正投影法是土木工程制图中主要采用的投影方法。
2、点、线、面的投影点的投影规律是:点的正面投影和水平投影的连线垂直于 X 轴,点的正面投影和侧面投影的连线垂直于 Z 轴,点的水平投影到 X 轴的距离等于侧面投影到 Z 轴的距离。
直线的投影特性有:真实性(直线平行于投影面时,其投影反映实长)、积聚性(直线垂直于投影面时,其投影积聚为一点)、类似性(直线倾斜于投影面时,其投影变短)。

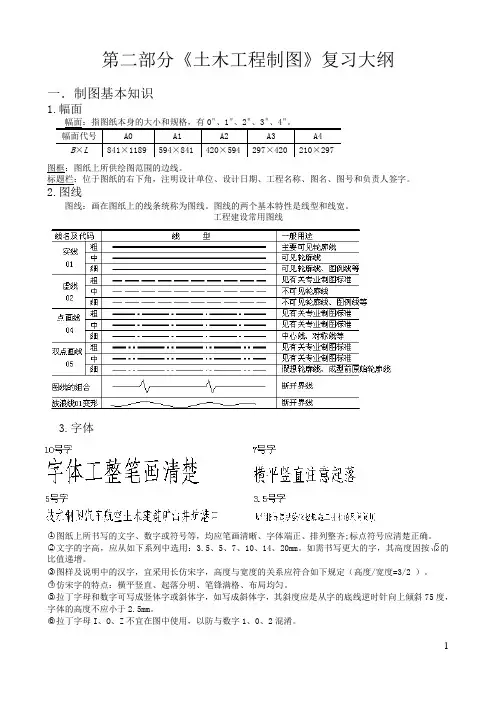

第二部分《土木工程制图》复习大纲一.制图基本知识1.幅面幅面:指图纸本身的大小和规格,有0#、1#、2#、3#、4#。
幅面代号A0 A1 A2 A3 A4B×L841×1189594×841420×594297×420210×297图框:图纸上所供绘图范围的边线。
标题栏:位于图纸的右下角,注明设计单位、设计日期、工程名称、图名、图号和负责人签字。
2.图线图线:画在图纸上的线条统称为图线。
图线的两个基本特性是线型和线宽。
工程建设常用图线3.字体○1图纸上所书写的文字、数字或符号等,均应笔画清晰、字体端正、排列整齐;标点符号应清楚正确。
○2文字的字高,应从如下系列中选用:3.5、5、7、10、14、20mm。
如需书写更大的字,其高度因按的比值递增。
○3图样及说明中的汉字,宜采用长仿宋字,高度与宽度的关系应符合如下规定(高度/宽度=3/2 )。
○4仿宋字的特点:横平竖直、起落分明、笔锋满格、布局均匀。
○5拉丁字母和数字可写成竖体字或斜体字,如写成斜体字,其斜度应是从字的底线逆时针向上倾斜75度,字体的高度不应小于2.5mm。
○6拉丁字母I、O、Z不宜在图中使用,以防与数字1、0、2混淆。
4.尺寸标注工程图样的大小由尺寸来界定,尺寸的标注包括尺寸界线、尺寸线、尺寸起止符号、尺寸数字。
尺寸界线——细实线,垂直与被标注的轮廓线(有时可用轮廓线做尺寸线)尺寸线——细实线,平行与被标注的轮廓线(图纸上的任何图线不得作为尺寸线)尺寸起止符号——中粗短斜线,倾斜方向从尺寸界线顺时针旋转45度,长度为2~3mm。
尺寸数字——尺寸数字标注在尺寸线上方。
5.绘图工具和仪器的使用方法铅笔、图板、丁字尺、三角板、比例尺、分规、圆规、画线笔、建筑模板、.擦线板(擦图片)、砂纸、毛刷、橡皮、胶带纸、小刀等。
以上工具具体使用方法请参看课本P175-177页二.工程制图基本图示方法1.基本视图表达一个形体可有六个基本投射方向。

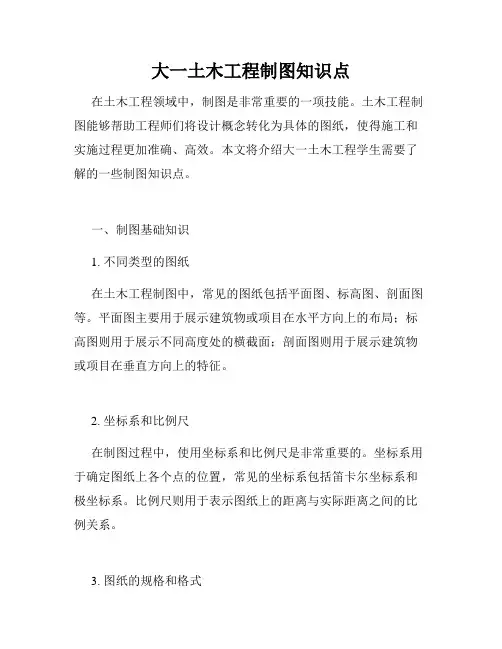

大一土木工程制图知识点在土木工程领域中,制图是非常重要的一项技能。
土木工程制图能够帮助工程师们将设计概念转化为具体的图纸,使得施工和实施过程更加准确、高效。
本文将介绍大一土木工程学生需要了解的一些制图知识点。
一、制图基础知识1. 不同类型的图纸在土木工程制图中,常见的图纸包括平面图、标高图、剖面图等。
平面图主要用于展示建筑物或项目在水平方向上的布局;标高图则用于展示不同高度处的横截面;剖面图则用于展示建筑物或项目在垂直方向上的特征。
2. 坐标系和比例尺在制图过程中,使用坐标系和比例尺是非常重要的。
坐标系用于确定图纸上各个点的位置,常见的坐标系包括笛卡尔坐标系和极坐标系。
比例尺则用于表示图纸上的距离与实际距离之间的比例关系。
3. 图纸的规格和格式不同的图纸有不同的规格和格式。
一般情况下,土木工程制图采用ISO国际标准系列规定的图纸规格。
同时,图纸的格式也要符合一定的要求,比如标注清晰、符合规范等。
二、绘制平面图1. 土木工程平面图的要素土木工程平面图主要包括建筑物的平面布局、道路与路径、地形特征等要素。
在绘制平面图时,需要注意选择适当的比例尺、标注清晰的图例和符号,并确保与相关图纸的协调。
2. 建筑物平面布局图的绘制建筑物平面布局图主要展示建筑物在地面上的布局和分区。
绘制建筑物平面布局图时,需要先了解建筑物的功能分区、房间布局及大小等信息,并合理安排各个要素在图纸上的位置和比例。
3. 道路与路径的绘制道路与路径在土木工程中起着重要的交通引导和连接作用。
绘制道路与路径时,需要根据实际情况选择合适的比例尺、标注道路宽度、交叉口和交通标志等要素,并确保图纸的清晰度和美观度。
三、绘制标高图1. 标高图的作用和要素标高图主要用于表示建筑物或项目在不同高度处的特征。
标高图的要素包括标高线、高差、坡度等。
在绘制标高图时,需要确定合适的比例尺,并使用符合规范的标注方法和符号。
2. 标高线和高差的表示标高线是标高图中标示高程的主要线条。
