综合布线系统的7大组成部分

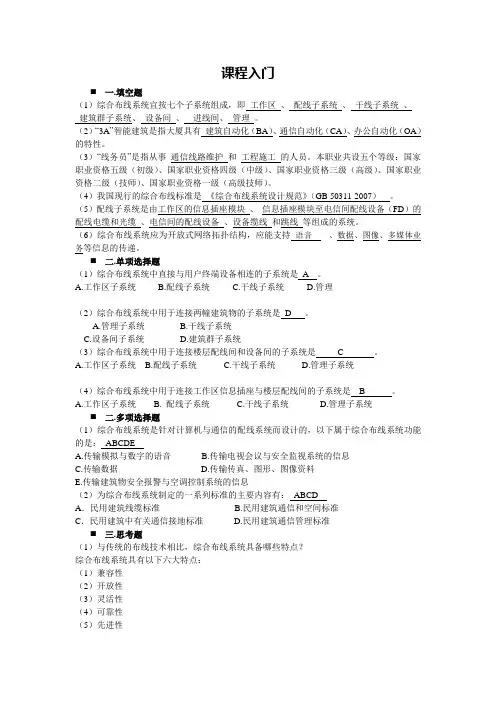

课程入门⏹一.填空题（1）综合布线系统宜按七个子系统组成，即工作区、配线子系统、干线子系统、建筑群子系统、设备间、进线间、管理。

（2）“3A”智能建筑是指大厦具有建筑自动化（BA）、通信自动化（CA）、办公自动化（OA）的特性。

（3）“线务员”是指从事通信线路维护和工程施工的人员。

本职业共设五个等级：国家职业资格五级（初级）、国家职业资格四级（中级）、国家职业资格三级（高级）、国家职业资格二级（技师）、国家职业资格一级（高级技师）。

（4）我国现行的综合布线标准是《综合布线系统设计规范》（GB 50311-2007）。

（5）配线子系统是由工作区的信息插座模块、信息插座模块至电信间配线设备（FD）的配线电缆和光缆、电信间的配线设备、设备缆线和跳线等组成的系统。

（6）综合布线系统应为开放式网络拓扑结构，应能支持语音、数据、图像、多媒体业务等信息的传递。

⏹二.单项选择题（1）综合布线系统中直接与用户终端设备相连的子系统是A 。

A.工作区子系统B.配线子系统C.干线子系统D.管理（2）综合布线系统中用于连接两幢建筑物的子系统是D 。

A.管理子系统B.干线子系统C.设备间子系统D.建筑群子系统（3）综合布线系统中用于连接楼层配线间和设备间的子系统是 C 。

A.工作区子系统B.配线子系统C.干线子系统D.管理子系统（4）综合布线系统中用于连接工作区信息插座与楼层配线间的子系统是 B 。

A.工作区子系统B. 配线子系统C.干线子系统D.管理子系统⏹二.多项选择题（1）综合布线系统是针对计算机与通信的配线系统而设计的，以下属于综合布线系统功能的是：ABCDEA.传输模拟与数字的语音B.传输电视会议与安全监视系统的信息C.传输数据D.传输传真、图形、图像资料E.传输建筑物安全报警与空调控制系统的信息（2）为综合布线系统制定的一系列标准的主要内容有：ABCDA．民用建筑线缆标准 B.民用建筑通信和空间标准C．民用建筑中有关通信接地标准 D.民用建筑通信管理标准⏹三.思考题（1）与传统的布线技术相比，综合布线系统具备哪些特点？综合布线系统具有以下六大特点：（1）兼容性（2）开放性（3）灵活性（4）可靠性（5）先进性（6）经济性（2）综合布线标准制定的意义？答：综合布线标准不但限定了产品的规格、型号和质量，也为用户提供了一套明确的判断标准和质量测试方法，以确保技术的兼容性。

综合布线知识点范文综合布线是指将局域网的各种网络设备连接起来并提供稳定和高效的数据传输的技术和方法。

在现代企业和家庭网络中，综合布线是建立可靠和高速网络连接的基础，它不仅影响到网络的性能和可靠性，还关系到日常办公和生活的顺利进行。

综合布线的知识点如下：1.布线系统的组成部分：综合布线系统一般由布线井、线缆、插座、配线架、交换机等组成。

布线井用于集中管理和分配线缆，线缆用于传输信号，插座用于连接设备，配线架用于组织和管理线缆，交换机用于连接网络设备。

2.布线的分类：3.线缆的种类：常见的线缆种类包括双绞线、光纤和同轴电缆等。

双绞线是最常用的线缆类型，可以分为屏蔽双绞线（STP）和无屏蔽双绞线（UTP）。

光纤具有高速、大带宽和抗干扰能力强的优点，适用于长距离传输。

同轴电缆一般用于电视信号的传输。

4.线缆的规格和等级：线缆通常有不同的规格和等级，如Cat 5、Cat 6、Cat 6A等。

这些规格和等级决定了线缆的传输能力和传输距离。

通常情况下，规格越高、等级越好的线缆能够提供更高的传输速度和更远的传输距离。

5.线缆的敷设方式：线缆可以通过不同的敷设方式进行安装，如架空敷设、地下敷设和隧道敷设等。

敷设方式的选择取决于具体的应用场景和建筑环境。

6.线缆的连接方式：线缆的连接方式一般有两种：直接连接和交叉连接。

直接连接适用于将终端设备连接到配线架上，而交叉连接则适用于将不同的配线架或交换机进行连接。

7.布线系统的管理和维护：8.综合布线的标准：综合布线是构建现代化企业和家庭网络的关键技术之一，它对于保持网络的高性能和高可靠性至关重要。

掌握综合布线的知识点，能够有效地规划、设计和维护网络，提供高速、稳定和安全的数据传输服务。

一填空题1从设计的角度，综合布线系统一般分为工作区、设备间、进线间、配线子系统、干线子系统、建筑群子系统、管理7个部分。

2干线子系统缆线的两端分别端接于设备间BD和电信间FD的配线架。

线间是建筑物外部通信和信息管线的入口部位，并可作为入口设施和建筑群配线设备的安装场地。

4在对绞电缆内，不同线对具有不同的扭绞长度，这样可以抵消相邻线对之间的电磁干扰和减少串音。

5对绞电缆按其包缠的是否有金属屏蔽层，可以分为屏蔽对绞电缆和非屏蔽对绞电缆两大类。

在目前的综合布线系统中，除了某些特殊场合，通常都采用非屏蔽对绞电缆。

6光纤由3部分组成，即纤芯、包层和涂覆层。

7按传输模式分类，光纤可以分为单模光纤和多模光纤。

8常用的招标方式有公开招标和邀请招标两种形式。

9国家标准规定，配线子系统的对绞电缆最大长度为坐虬。

10、配线子系统的网络拓扑结构一般采用星形拓扑结构。

11、设备间中应有足够的设备安装空间，一般设备间的面积不应小于10平方米。

12、对绞电缆一般以箱为单位订购，每箱对绞电缆的长度为印5m13、电缆管理标记通常有电缆标记、插入标记和场标记三种。

14、在不同类型的建筑物中，电缆管理常采用单点管理和双点管理两种管理方式。

15、干线子系统的接合方法有点对点端接法和分支递减端接法两种。

16在敷设管道时，应尽量减少弯头，每根管得弯头不应超过2个，并不应有S 形弯出现。

17.由于通讯电缆的特殊结构，电缆在布放过程中承受的拉力不要超过电缆允许张力的80%。

18.对绞电缆预留长度：在工作区宜为3〜6m，电信间宜为0.5〜2m，设备间宣为曷m；光缆布放路由宜盘留，预留长度宜为3〜5m，有特殊要求的应按设计要求预留长度。

19.缆线在桥架内垂直敷设时，在缆线的上端和每间隔1.5m处应固定在桥架的支架上；水平敷设时，在缆线的首、也、转弯及每间隔5-10m处进行固定。

20.光纤连接方式有两种，分别是光纤拼接和光纤端接。

21.光纤拼接技术又可分为熔接和机械拼接。

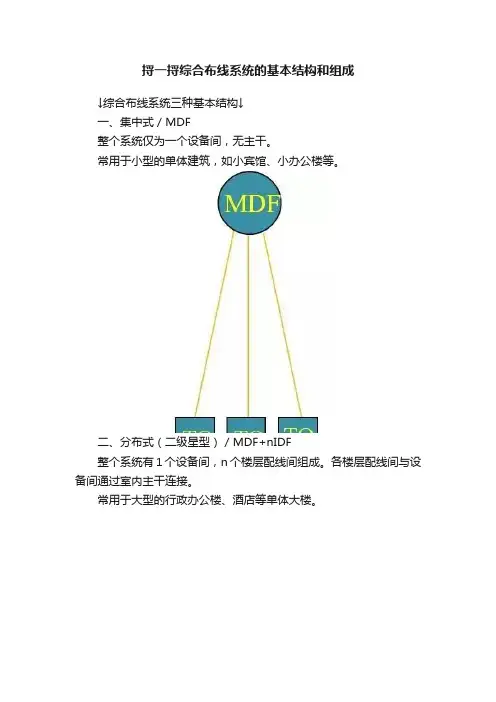

捋一捋综合布线系统的基本结构和组成↓综合布线系统三种基本结构↓一、集中式 / MDF整个系统仅为一个设备间，无主干。

常用于小型的单体建筑，如小宾馆、小办公楼等。

二、分布式（二级星型） / MDF+nIDF整个系统有1个设备间，n个楼层配线间组成。

各楼层配线间与设备间通过室内主干连接。

常用于大型的行政办公楼、酒店等单体大楼。

三、分布式（三级星型） / HDF+nMDF+nIDF整个建筑群由1个建筑群中心机房，N个设备间，N个楼层配线间组成。

各楼层配线间与设备间之间通过室内主干连接；各楼栋的设备间与中心机房之间通过室外主干连接。

常用于学校等园区建筑。

↓系统组成主要包含六个子系统↓一、工作区子系统工作区子系统是指从由水平子系统的信息插座到用户终端设备之间的连接。

组成：1、工作区的信息模块（UTP/FTP )2、面板（单口/双口墙装86型面板、光纤面板、地插）3、跳线（UTP/FTP软跳线，双工光纤跳线，电话跳线）注：跳线最大长度不能超过5M二、水平子系统将双绞线从楼层配线间的配线架连接到各用户工作区的信息插座上。

组成：1、水平连接双绞线（超五类/六类/屏蔽/非屏蔽）（PVC管、金属管、桥架、直线槽等)2、水平光缆（常用2芯、4芯）注：水平双绞线的长度不超过90米三、管理子系统（即楼层配线间系统）将垂直干缆线与各楼层水平布线子系统连接起来等设备组成。

组成：配线架、理线器、光纤配线架、语音配线架等等四、垂直主干子系统通过主干线缆将主设备间与各楼层配线间系统连接起来。

组成：光纤（分单模、多模）、大对数电缆五、设备间子系统（即中心机房）设备间子系统应由语音、图像、数据等各种设备及其配线设备和主配线架等组成。

组成：主光纤配线架、主语音配线架六、建筑群连接子系统建筑群主干子系统是通过各建筑物之间的缆线连接各建筑物之间的传输介质和各种支持设备组成的一个建筑群综合布线系统。

建筑群综合布线系统各子系统拓扑关系示例六类常用综合布线拓扑图示例建筑工程鲁班奖赏析建筑工程鲁班人交流每日精选，晚间发布寓学于乐，共同进步↓长按识别，加入联盟↓。

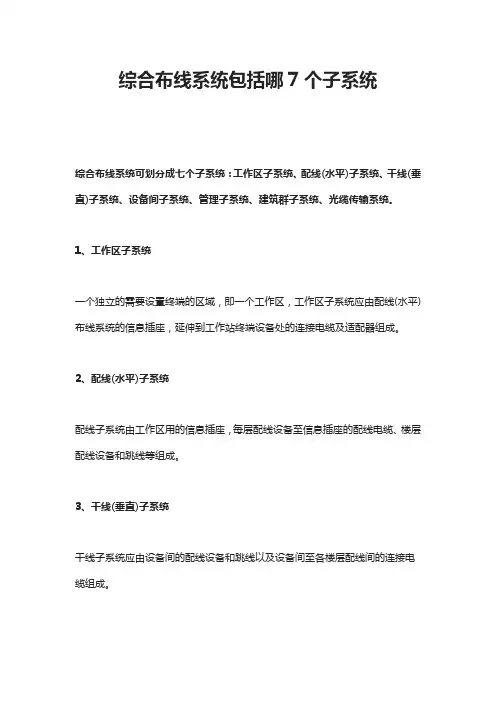

综合布线系统包括哪7个子系统
综合布线系统可划分成七个子系统：工作区子系统、配线(水平)子系统、干线(垂直)子系统、设备间子系统、管理子系统、建筑群子系统、光缆传输系统。

1、工作区子系统
一个独立的需要设置终端的区域，即一个工作区，工作区子系统应由配线(水平)布线系统的信息插座，延伸到工作站终端设备处的连接电缆及适配器组成。

2、配线(水平)子系统
配线子系统由工作区用的信息插座，每层配线设备至信息插座的配线电缆、楼层配线设备和跳线等组成。

3、干线(垂直)子系统
干线子系统应由设备间的配线设备和跳线以及设备间至各楼层配线间的连接电缆组成。

4、设备间子系统
设备间是在每一幢大楼的适当地点设置进线设备、进行网络管理以及管理人员值班的场所。

设备间子系统由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成。

5、管理子系统
管理子系统设置在每层配线设备的房间内。

管理子系统应由交接间的配线设备，输入/输出设备等组成，管理子系统也可应用于设备间子系统。

6、建筑群子系统
建筑群子系统由两个及两个以上建筑物的电话、数据、电视系统组成一个建筑群综合布线系统，包括连接各建筑物之间的缆线和配线设备(CD),组成建筑群子系统。

7、光缆传输系统
当综合布线系统需要在一个建筑群之间敷设较长距离的线路，或者在建筑物内信息系统要求组成高速率网络，或者与外界其它网络特别与电力电缆网络一起敷设有抗电磁干扰要求时,应采用光缆作为传输媒体。

光缆传输系统应能满足建筑与
建筑群环境对电话、数据、计算机、电视等综合传输要求，当用于计算机局域网络时，宜采用多模光缆；作为远距离电信网的一部分时应采用单模光缆。

网络综合布线考试试题及答案网络综合布线考试试题及答案一、选择题1、在网络综合布线中，以下哪种线缆类型是最常用的？ A）CAT 3 B）CAT 5e C）CAT 6 D）CAT 7 答案：B）CAT 5e CAT 5e 是目前最常见的网络线缆类型，支持1000BASE-T 和100BASE-TX 标准。

2、下列哪种接口类型是最常用的网络接口类型？ A）RJ-45 B）SC C）LC D）FC 答案：A）RJ-45 RJ-45 是最常见的网络接口类型，用于连接计算机和网络设备。

3、在网络综合布线中，以下哪种传输介质的传输速度最快？ A）双绞线 B）同轴电缆 C）光纤 D）无线答案：C）光纤光纤传输速度最快，可以达到Gbps 的速度。

双绞线和同轴电缆的速度较慢，而无线的速度则受到信号强度和干扰的影响。

4、下列哪种设备可以在不进行网络布线的情况下提供网络连接？ A）交换机 B）路由器 C）中继器 D）集线器答案：D）集线器集线器可以在不进行网络布线的情况下提供网络连接，它通过将多个网络设备连接到单个集线器上来实现网络连接。

交换机、路由器和中继器都需要进行网络布线。

5、在网络综合布线中，以下哪种电缆的颜色最常用于水平子系统的主干线缆？ A）蓝色 B）黄色 C）绿色 D）橙色答案：A）蓝色在网络综合布线中，蓝色电缆最常用于水平子系统的主干线缆。

黄色、绿色和橙色电缆通常用于垂直子系统和设备间子系统。

二、简答题 6. 请简述网络综合布线的基本组成和各个组成部分的作用。

答案：网络综合布线的基本组成包括七个部分：工作区子系统、配线子系统、干线子系统、设备间子系统、管理子系统、建筑群子系统、测试子系统。

工作区子系统的作用是将终端设备连接到信息插座上，包括信息插座、跳线、连接器等组件。

配线子系统的作用是在工作区子系统和干线子系统之间连接设备，包括水平电缆、配线架、跳线等组件。

干线子系统的作用是在不同建筑物之间提供高速数据传输，包括干线电缆、管道、桥架等组件。

思考与练习1一、填空题1、从设计的角度，综合布线系统一般分为工作区、设备间、电信间、配线子系统、干线子系统、建筑群子系统、管理7个部分。

2、工作区由配线子系统的信息插座模块延伸到终端设备处的连接缆线和适配器组成。

3、配线子系统是指由信息插座、配线电缆或光缆、楼层配线设备和设备缆线和跳线等组成的系统。

4、干线子系统缆线的两端分别端接于设备间和电信间的配线架上。

5、建筑群子系统是建筑物之间的布线部分。

6、设备间是在每栋建筑物的适当地点进行网络管理和信息交换的场地。

7、进线间是建筑物外部通信和信息管线的入口部位，并可作为入口设施和建筑群配线设备的安装场地8、管理是对工作区、电信间、设备间、进线间的配线设备、缆线、信息插座模块等设施按一定的模式进行标志和记录。

二、选择题（答案可能不止一个）1、综合布线系统的接口位于每个布线子系统的端部，用以连接有关设备，其连接方式包括（A、D）。

A．互连B．串连C．并联D．交接2、综合布线系统中直接与用户终端设备相连的部分是（A）。

A．工作区B．配线子系统C．干线子系统D．管理3、综合布线系统中用于连接两幢建筑物的子系统是（D）。

A．配线子系统B．干线子系统C．进线子系统D．建筑群子系统4、综合布线系统中用于连接楼层配线设备和建筑物配线设备的子系统是（C）。

A．工作区B．配线子系统C．干线子系统D．建筑群子系统5、综合布线系统中用于连接信息插座与楼层配线设备的子系统是（B）。

A．工作区B．配线子系统C．干线子系统D．管理三、判断题1、布线标准不仅对消费者重要，而且对生产厂商和布线施工人员也十分重要。

（√）2、干线子系统只能用光缆作为传输介质。

（×）3、配线子系统可以用光缆作为传输介质。

（√）4、结构化布线有别于综合布线，仅包括语音和计算机的布线。

（√）四、名词解释1、布线系统：布线系统(CS)是指由能够支持信息电子设备相连的各种缆线、跳线、接插软线和连接器件组成的系统。

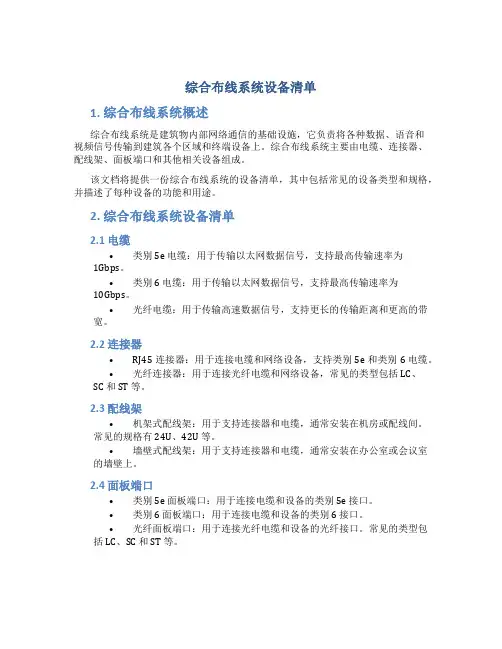

综合布线系统设备清单1. 综合布线系统概述综合布线系统是建筑物内部网络通信的基础设施，它负责将各种数据、语音和视频信号传输到建筑各个区域和终端设备上。

综合布线系统主要由电缆、连接器、配线架、面板端口和其他相关设备组成。

该文档将提供一份综合布线系统的设备清单，其中包括常见的设备类型和规格，并描述了每种设备的功能和用途。

2. 综合布线系统设备清单2.1 电缆•类别 5e 电缆：用于传输以太网数据信号，支持最高传输速率为1Gbps。

•类别 6 电缆：用于传输以太网数据信号，支持最高传输速率为10Gbps。

•光纤电缆：用于传输高速数据信号，支持更长的传输距离和更高的带宽。

2.2 连接器•RJ45 连接器：用于连接电缆和网络设备，支持类别 5e 和类别 6 电缆。

•光纤连接器：用于连接光纤电缆和网络设备，常见的类型包括 LC、SC 和 ST 等。

2.3 配线架•机架式配线架：用于支持连接器和电缆，通常安装在机房或配线间。

常见的规格有 24U、42U 等。

•墙壁式配线架：用于支持连接器和电缆，通常安装在办公室或会议室的墙壁上。

2.4 面板端口•类别 5e 面板端口：用于连接电缆和设备的类别 5e 接口。

•类别 6 面板端口：用于连接电缆和设备的类别 6 接口。

•光纤面板端口：用于连接光纤电缆和设备的光纤接口。

常见的类型包括 LC、SC 和 ST 等。

2.5 其他设备•管线槽：用于布设电缆和连接器的管道，通常安装在墙壁、地板或天花板上。

•吊线架：用于支持电缆和连接器的架空安装方式，常见于大型办公楼或商业中心。

•机柜：用于安装网络设备和配线架，保护设备并提供整齐的布线环境。

3. 综合布线系统设备的选择和安装要点在选择和安装综合布线系统设备时，需要考虑以下要点：•选择合适的电缆类型和规格，根据系统的需求和预算确定最佳选择。

•确保连接器的质量和兼容性，保证信号传输的可靠性和稳定性。

•根据实际布线需求选择配线架的类型和规格，满足设备的数量和布线的复杂程度。
