p l c电机正反转教案一体化教案首页注:有课时变动、教学内容调整等在此说明。
教案内页配)程师生共同探讨(将人脑比喻成plc,脚比喻成电机,plc去控制电机的正反转。
)一、回顾概念1.置位与复位指令(SET/RST)(1)SET(置位指令)它的作用是使被操作的目标元件置位并保持。
(2)RST(复位指令)使被操作的目标元件复位并保持清零状态。
2.堆栈指令(MPS/MRD/MPP)(1)MPS(进栈指令)将运算结果送入栈存储器的第一段,同时将先前送入的数据依次移到栈的下一段。
(2)MRD(读栈指令)将栈存储器的第一段数据(最后进栈的数据)读出且该数据继续保存在栈存储器的第一段,栈内的数据不发生移动。
(3)MPP(出栈指令)将栈存储器的第一段数据(最后进栈的数据)读出且该数据从栈中消失,同时将栈中其它数据依次上移。
3. 逻辑反、空操作与结束指令(INV/NOP/END)(1)INV(反指令)执行该指令后将原来的运算结果取反。
(2)NOP(空操作指令)不执行操作,但占一个程序步。
(3)END(结束指令)表示程序结束。
4.计数器:1)计数器作用:对触点动作次数(或状态执行次数)进行计数:2)计数器组成:线圈与触点(每一个计数器都有无数对常开与常闭触点)3)计数范围(FX2N)16位计数器:0~32,76732位计数器:-2,147,483,648~+2,147,483,647二.计划与实施(任务步骤)1.准备工作:检查电脑、PLC实训操作台及电源是否正常,从模块箱取出电机实训模块,领取带插头的连接线10条。
领取工作任务书,并认真阅读工作内容及要求。
2.工作步骤:1)根据控制要求确定I/O分配表根据任务内容及控制要求在工作任务书的I/O分配表中填好输入和输出的地址号及对应的外接元件,如下表所示。
1)画I/O接线图结合I/O分配表中输入和输出的地址号,按照PLC接线图的画图规则及要求,在工作任务配)书的《画I/O接线图》栏的空白处画出I/O接线图,如图1-48。

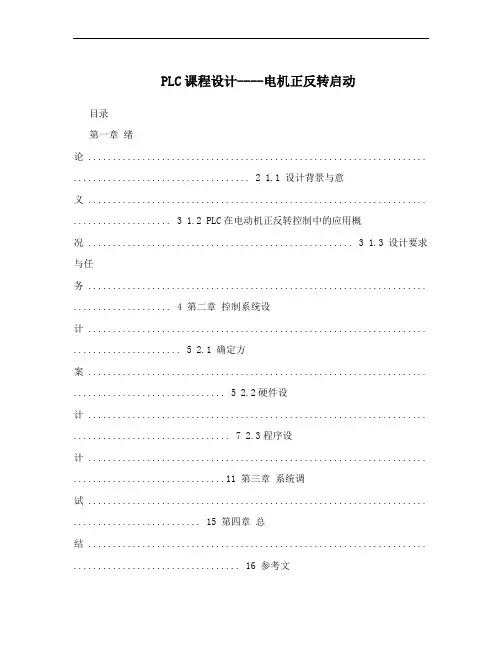

PLC课程设计----电机正反转启动目录第一章绪论 ..................................................................... .................................... 2 1.1 设计背景与意义 ..................................................................... .................... 3 1.2 PLC在电动机正反转控制中的应用概况 ...................................................... 3 1.3 设计要求与任务 ..................................................................... .................... 4 第二章控制系统设计 ..................................................................... ...................... 5 2.1 确定方案 ..................................................................... ............................... 5 2.2硬件设计 ..................................................................... ................................ 7 2.3程序设计 ..................................................................... ...............................11 第三章系统调试 ..................................................................... .......................... 15 第四章总结 ..................................................................... .................................. 16 参考文献 ..................................................................... (17)1第一章绪论电能是现代大量应用的一种能量形式。
plc控制电机正反转教案【篇一:用plc实现三相异步电动机的正反转控制电路教学设计】用plc实现三相异步电动机的正反转控制电路一、学情分析学生上学期以开始学习电力拖动,因此对于简单的继电器接触器控制回路的分析基本无大碍。
但学习程度参差不齐,学习能力一般,虽然学生对plc技术的学习具有一定的兴趣,但这种兴趣不够稳定,需要教师创设适度的情境,适时地激发。
二、学习任务分析本节内容是中国劳动社会保障出版社瞿彩萍主编的《plc应用技术(三菱)》第三单元中任务二的内容,在教材的p58~p59中。
其主要内容包括继电器接触器控制系统转换到plc控制系统的方法、操作swopc-fxgp/win-c编程软件和对plc的读写、电路块串、并联指令、堆栈指令和程序的优化。
三相异步电动机的正反转控制电路是简单的继电器控制系统,该系统可以反应plc梯形图转换的方法、规则和注意事项。
本节内容属于新授课,分为三课时完成,以下为第一课时内容。
要求学生会按照plc控制电路的设计顺序对继电器接触接器控制电路进行设计,并利用thplc可编程控制器完成调试。
同时,通过对本节内容的学习,让学生将逐步养成严谨求实,合作创新的科学态度,为继续学习和发展奠定方法基础。
三、教材目标依据维修电工类专业《plc应用技术(三菱)》的教学基本要求,结合教学内容的逻辑顺序和08机电班学生的认知水平和思维发展水平,从以下三方面制定本节课的教学目标:知识目标和能力目标(1)会列出i/0分配表、plc接线图、梯形图和指令表(2)能熟练操作swopc-fxgp/win-c编程软件和对plc的读写方法和过程(1) 会根据学习目标,阅读教材 (2) 会对简单继电接触控制电路进行plc控制电路转换 (3) 学会类比、比较和归纳总结学习方法情感态度和价值观(1)在学习过程中,感受学习plc的乐趣,激发学习兴趣;(2)在合作学习过程中,学会合作,形成合作精神和竞争意识;(3)通过规范解题步骤,帮助学生养成严谨求实的科学态度。
课程设计说明书设计课题:PLC三相异步电动机正反转控制电路设计专业班级:2015级机械设计制造及其自动化(机电方向)学生姓名:指导教师:设计时间: 2017.12.21-2017.12.27 呼伦贝尔学院矿业学院现代电气控制及PLC应用技术课程设计任务书二、设计要求:、设计系统的PLC外部接线图2、系统的操作面板3、设计好顺序功能图、系统的T形图5、按照要求书写课程设计报告所需仪器设备:实验室有EL型PLC实验系统4套,FX2N系列实验装置相关的软件。
成果验收形式:指导教师:孙涛揭慧2017年12月25日矿业学院PLC课程设计成绩评定表专业:机械设计制造及其自动化(机电方向)班级:2班2017年12月25日摘要生产机械往往要求运动部件可以实现正反两个方向的起动,这就要求拖动电动机能作正、反向旋转。
由电机原理可知,改变电动机三相电源的相序,就能改变电动机的转向。
本文设计系统的控制是采用PLC的编程语言——梯形图,梯形语言是在可编程控制器中的应用最广的语言,因为它在继电器的基础上加进了许多功能,使用灵活的指令,使逻辑关系清晰直观,编程容易,可读性强,所实现的功能也大大超过传统的继电器控制电路,可编程控制器是一种数字运算操作的电子系统,它是专为在恶劣工业环境下应用而设计,它采用可编程序的存储器,用来在内部存储执行逻辑运算,顺序控制,定时,计数和算术等操作的指令,并采用数字式,模拟式的输入和输出,控制各种的机械或生产过程。
关键词:三相异步电动机;PLC;可编程控制;梯形图目录摘要 (I)引言 (1)1 PLC基础的知识 (2)1.1 关于PLC的定义 (2)1.2 PLC的工作原理 (2)1.3 PLC的应用领域 (3)1.4 PLC的发展趋势 (4)2 三相异步电动机的PLC控制 (5)2.1三相异步电动机正反转控制电路的特点 (5)2.1.1 三相异步电动机正反转控制电路的主控制电路 (5)2.1.2 按钮接触器联锁的正反转控制电路特点及应用分析 (5)2.2 交流接触器的正反转自动控制线路工作过程 (6)2.3 PLC的选择 (7)2.4三相异步电动机使用PLC控制优点 (7)2.5 输入输出定义 (7)2.6 输入输出接线图 (8)结论 (10)参考文献 (11)致谢 (12)引言电动机的正反转控制大量应用于工业生产当中,而快速准确安全的控制更能够保证生产的安全可靠和产品的品质。
课程设计课题:PLC控制电机正反转星三角降压启动设计者:09华大电气08号要求:1.电路具有保护功能;2.正确选择各种控制器件参数3.有相应文字说明;4.完成电器原理图,PLC梯形图及安装接线图摘要:PLC在三相异步电机控制中的应用,与传统的继电器控制相比,具有控制速度快、可靠性高、灵活性强、功能完善等优点。
长期以来,PLC始终处于工业自动化控制领域的主战场,为各种各样的自动化控制设备提供了非常可靠的控制应用。
它能够为自动化控制应用提供安全可靠和比较完善的解决方案,适合于当前工业企业对自动化的需要。
本文设计了三相异步电动机的PLC控制电路,该电路主要以性能稳定、简单实用为目的。
关键词:PLC,编程语言,三相异步电机,继电器一:应用PLC的意义在PLC诞生之前,工业控制设备的主流品种是以继电器、接触器为主体的控制装置。
继电器、接触器是一些电磁开关,后来随着工业自动化程度的不断提高,使用继电器电路构成工业控制系统的缺陷不断地暴露出来,在20世纪60~70年代,社会的进步要求制造出小批量、多品种、多规格、低成本、高质量的产品以满足市场需要,不断的提出改善生产机械功能的要求。
加上当时电子技术已经有了一定的发展,于是人们开始寻求一种以存储逻辑代替接线逻辑的新型工业控制设备,这就是我们现在所说的PLC。
PLC由于采用现代大规模集成电路技术,采用严格的生产工艺制造,内部电路采用了严格的抗干扰技术,具有很高的可靠性,从PLC的机外电路来说,使用PLC构成控制系统,和同等规模的继电接触器系统相比,电气接线及开关接点以减少到数百甚至数千分之一,故障也就大大降低,此外,PLC带有故障电路的自我检测功能,出现故障时可及时发出报警信息,这样,整个系统具有极高的可靠性也就不足为怪了。
二:三相异步电机控制设计.电路工作原理分析:1.当按下正转启动按钮SB1《如图2》时,线圈1000得电《如图3》且自锁同时接通KM1线圈《如图2》使KM1主触头接通《如图1》为正转启动做好准备。
PLC课程设计(论文)题目:三相异步电机联锁正反转控制院(系):机械工程学院专业:机电一体化学生姓名:某某学号:401042009指导教师:王海珍职称:讲师2016年6月10日星期五摘要可编程控制器(PLC)是以微处理器为核心,将自动控制技术、计算机技术和通信技术融为一体而发展起来的崭新的工业自动控制装置。
目前PLC已基本替代了传统的继电器控制而广泛应用于工业控制的各个领域,PLC已跃居工业自动化三大支柱的首位。
生产机械往往要求运动部件可以实现正反两个方向的起动,这就要求拖动电动机能作正、反向旋转。
由电机原理可知,改变电动机三相电源的相序,就能改变电动机的转向。
按下正转启动按钮SB1,电动机正转运行,且KM1,KMY接通。
2s后KMY断开,KM 接通,即完成正转启动。
按下停止按钮SB2,电动机停止运行。
按下反转启动按钮SB3,电动机反转运行,且KM2,KMY接通。
2s后KMY断开,KM 接通,即完成反转启动。
目录第一章PLC概述 (1)1.1 PLC的产生 (1)1.2 PLC的定义 (1)1.3 PLC的特点及应用 (2)1.4 PLC的基本结构 (4)第二章三相异步电动机控制设计 (7)2.1 电动机可逆运行控制电路 (7)2.2 启动时就星型接法30秒后转为三角形运行直到停止反之亦然 (10)2.3. 三相异步电动机正反转PLC控制的梯形图、指令表 (13)2.4 三相异步电动机正反转PLC控制的工作原理 (14)2.5 指令的介绍 (15)结论 (17)致谢 (18)参考文献 (19)第一章PLC概述1.1 PLC的产生1969年,美国数字设备公司(DEC)研制出了世界上第一台可编程序控制器,并应用于通用汽车公司的生产线上。
当时叫可编程逻辑控制器PLC(Programmable Logic Controller),目的是用来取代继电器,以执行逻辑判断、计时、计数等顺序控制功能。
紧接着,美国MODICON公司也开发出同名的控制器,1971年,日本从美国引进了这项新技术,很快研制成了日本第一台可编程控制器。
目录一、电机正反转设计1、课程设计要求 (2)1.1 动作要求 (2)1.2 设计要求 (3)2、元器件选择 (3)3、元器件布局图 (3)4、原理图 (4)5、PLC程序 (5)6、设计中遇到的问题及解决办法 (7)7、收获 (7)二、PAC两位计算器程序设计1、题目要求分析 (8)1.1课题内容 (8)1.2课题要求 (8)2、设计思路分析 (8)3、控制系统的I/O及地址分配 (9)4、电器控制系统原理图 (10)4.1系统原理图 (10)5、项目模拟设计 (11)5.1项目梯形图设计 (11)5.2项目运行结果图: (18)6、总结 (23)7、参考文献 (23)一、可编程控制器设计1、课程设计要求1.1 动作要求(1)用以下工具和元器件设计一个电机正反转控制电路,要求用双向转换开关进行手动控制直流电机正反转和自动控制电机正反转的切换。
给定元器件如下:给定工具如下:(2)手动控制电机的正反转:当电机静止时,按下正向启动按钮时,电机正转;当电机静止时,按下反向启动按钮时,电机反转;当按下停止按钮时,电机停止旋转;当电机正在正转时,按下反向启动按钮,没有反映,必须先使电机停下来,按下反向启动按钮,电机才反转;反之亦然。
(3)使用PLC控制自动控制电机的正反转:(1)当电机静止时,接触第一个限位开关,电机正转;当接触第二个限位开关时,电机停止,3秒后电机开始反转;当再次接触第一个限位开关时,时机停止,3秒后电机开始正转;(2)当按下停止按钮时,无论电机正转还是反转,电机停止。
(3)当电机静止时,首先接触第二个限位开关时,电机首先反转,其它动作与(1)同。
1.2 设计要求(1)完成原理图的设计。
要求使用AutoCAD绘图;(2)在实验室中完成电路的搭建、编程和调试,要求3天内完成;2、元器件选择序号元件类型数量序号元件类型数量1 电源220VAC 1 10 PLC S7200 CPU226 12 开关电源220VAC--24VDC 2 10 电机24VDC 13 低压断路器两路一组 2 11 指示灯220VAC 24 按钮非自锁类型 4 12 指示灯24VDC 25 急停按钮自锁类型 2 13 导线 1.5m2若干6 双向转换开关 1 14 导线0.5m2若干7 限位开关 2 15 导轨若干8 电流继电器24VDC 2 169 接触器交-交 2 173、元器件布局图4、原理图5、PLC程序当按下正传按钮时(I0.0),中间继电器(M0.0)得电,最终M0.4始终得电。
实验三:电机正、反转控制
一、实验目的:
1.熟悉编程软件及编程方法。
2.掌握用PLC代替继电器接触器来控制电机的方法。
二、实验学时:4学时
三、实验内容:
1.利用电机控制模块实现异步电机Y-三角型启动控制。
编程要求:根据电气控制部分的电路图用PLC的梯形图来进行替代并加以实现:按下启动按钮后,再按正转按钮,电机正转(KM1接通),并运行在Y形接法(低速运行,继电器KM4接通),5s后KM4断开,电机运行在三角形接法(全速运行,KM3接通)。
按下停车按钮时,电机停转。
按下启动按钮后,再按反转按钮,电机反转(KM2接通),并运行在Y形接法(低速运行,继电器KM4接通),5s后KM4断开,电机运行在三角形接法(全速运行,KM3接通)。
按下停车按钮时,电机停转。
2.输入量:S1启动键、S2停止键、S3正转键、S4反转键,1M接+24V;输出量:KM1输出指示灯、KM2输出指示灯、KM3输出指示灯、KMF2反转指示灯、KMZ2
正转指示灯,1L接GND,2L接GND。
3.实验报告要求:写出I/O分配表、梯形图程序、语句表清单;仔细观察实验现象,认真记录实验中发现的问题、错误、故障和解决方法。
输入地址名称输出地址名称
0.00 S1启动10.00 KM1
0.01 S2停止10.01 KM2
0.02 S3正转10.02 KM3
0.03 S4反转10.03 KM4
10.04 KMZ2
10.05 KMF2
梯形图
语句表。
plc控制电机正反转课程设计一、课程目标知识目标:1. 学生能理解PLC(可编程逻辑控制器)的基本原理及其在电机控制中的应用。
2. 学生能掌握电机正反转控制电路的原理和接线方法。
3. 学生能解释PLC程序中涉及的逻辑运算和梯形图的表示方法。
技能目标:1. 学生能操作PLC编程软件,编写电机正反转的程序,并进行调试。
2. 学生能够独立完成电机正反转控制电路的接线工作,并确保安全可靠。
3. 学生能够运用已学知识解决实际工程问题,如分析并修正控制程序中的错误。
情感态度价值观目标:1. 学生能培养对自动化控制技术的兴趣和好奇心,认识到其在现代工业中的重要性。
2. 学生在学习过程中能够树立安全意识,遵循工程实践中的规范操作。
3. 学生通过小组合作,培养团队协作精神和沟通能力,尊重他人的意见和成果。
课程性质分析:本课程属于电气工程及其自动化专业的实践课程,旨在通过PLC控制电机正反转的教学,使学生将理论知识与实际操作相结合,提高解决实际问题的能力。
学生特点分析:学生处于大学二年级,已具备基础的电气工程知识和一定的实践能力,但对PLC控制系统的综合应用尚需加强。
教学要求:1. 理论联系实际,注重培养学生的动手能力和工程素养。
2. 教学过程中强调安全规范,提高学生的安全意识。
3. 采用任务驱动法,激发学生的主动学习兴趣,培养学生的创新思维。
二、教学内容1. 理论知识:- PLC工作原理及其在工业控制中的应用。
- 电机正反转控制电路设计原理。
- 梯形图编程方法及其在电机控制中的应用。
2. 实践操作:- PLC编程软件的使用与操作。
- 电机正反转控制程序的编写与调试。
- 控制电路的接线方法与安全操作规范。
3. 教学大纲:- 第一周:介绍PLC的基本原理,使学生了解其功能和在电机控制中的应用。
- 第二周:讲解电机正反转控制电路的设计原理,分析电路图。
- 第三周:学习梯形图编程方法,编写简单的电机控制程序。
- 第四周:实践操作,分组进行PLC编程和电机控制电路接线。
电机plc课程设计一、课程目标知识目标:1. 学生能理解电机的工作原理及其在工业自动化中的应用。
2. 学生能掌握PLC(可编程逻辑控制器)的基本组成、编程语言和操作方法。
3. 学生能解释电机控制系统中PLC程序的逻辑结构和功能。
技能目标:1. 学生能运用PLC进行电机控制电路的设计与编程。
2. 学生能操作PLC对电机进行启动、停止、正反转等基本控制。
3. 学生能通过实际操作,分析并解决电机控制中的简单问题。
情感态度价值观目标:1. 学生培养对工业自动化及电机制控制技术的兴趣,增强对工程技术职业的认识和向往。
2. 学生在团队协作中进行电机PLC课程设计,增强沟通能力和团队协作精神。
3. 学生通过学习,增强安全意识,培养科学、严谨、负责的学习和工作态度。
课程性质分析:本课程为实践性强的专业课程,结合理论与实际操作,旨在让学生掌握电机PLC控制的基础知识和应用技能。
学生特点分析:学生为高年级中职或高中生,具备一定的电学基础和逻辑思维能力,对实际操作有较高的兴趣。
教学要求:1. 理论与实践相结合,注重学生的动手能力培养。
2. 针对不同学生的学习进度,提供个性化指导。
3. 强化安全意识,确保实验过程安全可靠。
二、教学内容1. 电机原理与控制基础- 电机种类及其工作原理- 电机启动、停止、调速等基本控制方法2. PLC基础知识- PLC的结构与工作原理- PLC编程语言(梯形图、指令表等)3. PLC编程与电机控制- PLC编程软件的使用- 电机控制电路设计及编程实现- PLC程序仿真与调试4. 电机PLC控制系统应用实例- 简单电机控制系统的设计与应用- 复杂电机控制系统的案例分析5. 实践操作与综合训练- 电机PLC控制实验操作- 故障分析与排除- 综合性课程设计项目教学内容安排与进度:第一周:电机原理与控制基础第二周:PLC基础知识第三周:PLC编程与电机控制第四周:电机PLC控制系统应用实例第五周:实践操作与综合训练教材章节关联:教学内容与教材中关于电机控制、PLC原理与应用等相关章节紧密关联,确保学生在学习过程中能够结合教材进行深入理解和实践操作。
电机plc控制课程设计一、课程目标知识目标:1. 学生能理解电机的基本工作原理,掌握PLC在电机控制中的应用;2. 学生能掌握电机PLC控制系统的设计流程和步骤;3. 学生能了解电机PLC控制系统的编程方法及相关指令;4. 学生了解电机保护及故障诊断在PLC控制系统中的应用。
技能目标:1. 学生能运用所学知识,设计简单的电机PLC控制系统;2. 学生能运用PLC编程软件,编写并调试电机控制程序;3. 学生能通过实际操作,实现对电机启动、停止、正反转等基本控制功能;4. 学生能对电机PLC控制系统进行故障分析和排除。
情感态度价值观目标:1. 学生通过课程学习,培养对电气工程及自动化领域的兴趣和热情;2. 学生在团队协作中,学会沟通、分享、合作,培养解决问题的能力和团队精神;3. 学生在学习过程中,树立安全意识,遵循操作规程,养成良好的实验习惯;4. 学生关注电机PLC控制技术在工业生产中的应用,认识到自动化技术对提高生产效率和产品质量的重要性。
二、教学内容1. 电机工作原理及分类:讲解电机的基本工作原理,包括交流电机和直流电机,介绍电机在工业生产中的应用。
2. PLC基础知识:介绍PLC的组成、工作原理、编程语言,重点讲解Ladder Diagram(梯形图)的编程方法。
3. 电机控制原理:讲解电机启动、停止、正反转等基本控制原理,分析电机控制中涉及的主要参数。
4. 电机PLC控制系统设计:介绍电机PLC控制系统的设计流程、步骤,包括硬件选型、软件编程、系统调试等。
5. PLC编程软件应用:指导学生使用PLC编程软件,学会编写、修改和调试电机控制程序。
6. 电机PLC控制实例:分析典型电机控制实例,使学生能够将理论应用于实际操作。
7. 故障分析与排除:介绍电机PLC控制系统常见故障及排除方法,提高学生故障诊断和处理能力。
8. 电机保护与安全:讲解电机保护原理及安全措施,强调在实际操作过程中遵守安全规程。
可编辑修改精选全文完整版《PLC改造电动机双重联锁正反转控制电路》说课稿各位评委:大家好!今天我说课的内容是《PLC改造电动机双重联锁正反转控制电路》。
一、教学分析(一)课程分析:本内容所属课程为《PLC技术基础与编程实训》,是电子电工类专业的必修课程,也是《维修电工》考证、职业学校工业控制类技能竞赛项目所必须掌握的重要课程。
(二)学情分析:本课程的学习对象为职业学校电类专业二年级学生。
前期学过《计算机基础》、《电工基础》、《电机拖动》等相关课程,同时已经在本课程的学习中掌握了一定的电路分析能力,具有一定的专业知识。
本课程采用理实一体化教学方式,不仅锻炼了学生的动手能力,也为后续的《中级工考证》、《变频器》等相关专业课程奠定了坚实的基础。
大部分中职学生因初中阶段没有养成良好的学习习惯和学习方法,存在基础知识薄弱,畏难情绪严重的特点。
但他们的学习情绪化较强,对实践性环节的学习兴趣明显高于理论课程的学习,因此我会通过加强实践教学,来培养学生的学习兴趣。
(三)资源整合:为了教学的有效开展,我对教学资源进行了有效整合,并充分利用,同时,为提高学生动手能力,在PLC实训室(机房三)开展教学;为提高教学效果,利用仿真软件、仿真实训、教学视频、演示动画等信息化资源辅助教学,拓展学生的学习空间。
(四)教材分析:结合我校资源及学生特点,选用科学出版社,许孟烈主编的《PLC技术基础与编程实训》作为本课程的教材。
本教材通过对电路和程序的学习,让学生掌握PLC的具体使用方法,锻炼学生的应用能力,引导学生在职业生涯中能够胜任企业工控设备维护和维修、工控设备销售、工控设备开发等工作,贴近实际工作需要。
充分体现以能力为本位、以职业实践为主线、以学生为主体的模块化课程理念。
(五)教学目标:基于以上分析,确定出本次课的知识、能力、情感三维目标。
知识目标:电动机双重联锁正反转PLC程序的编写与模拟调试;能力目标:了解PLC与电动机之间外围设备的连接与调试;情感目标:培养团队协作及语言表达能力;培养勇于探索的精神及良好的职业素养。
plc课课程设计正反转启动一、教学目标本节课的教学目标是使学生掌握PLC正反转启动的基本原理和编程方法。
知识目标要求学生了解PLC的工作原理、正反转控制电路的构成及功能;技能目标要求学生能够运用PLC编程软件进行正反转控制程序的编写和调试;情感态度价值观目标在于培养学生的动手能力、团队协作精神和创新意识。
二、教学内容本节课的教学内容主要包括以下几个部分:1.PLC基本概念:介绍PLC的定义、分类、特点和应用领域。
2.PLC工作原理:讲解PLC的硬件组成、工作原理及信号传递过程。
3.正反转控制电路:分析正反转控制电路的构成、功能及工作原理。
4.PLC编程软件使用:介绍编程软件的界面、功能及编程方法。
5.正反转控制程序编写:讲解正反转控制程序的编写步骤、注意事项及调试方法。
三、教学方法为了提高教学效果,本节课将采用以下教学方法:1.讲授法:讲解PLC基本概念、工作原理和正反转控制电路。
2.案例分析法:分析实际案例,使学生更好地理解正反转控制电路的工作原理。
3.实验法:让学生动手实践,编写和调试正反转控制程序。
4.讨论法:鼓励学生提问、讨论,解决学习过程中遇到的问题。
四、教学资源为了支持教学内容和教学方法的实施,本节课将采用以下教学资源:1.教材:《PLC技术与应用》2.参考书:《PLC原理与应用》3.多媒体资料:正反转控制电路动画演示、编程软件操作演示视频4.实验设备:PLC实验装置、编程软件通过以上教学资源的使用,为学生提供丰富的学习体验,提高教学效果。
五、教学评估本节课的评估方式包括以下几个方面:1.平时表现:评估学生在课堂上的参与程度、提问和回答问题的积极性等。
2.作业:评估学生完成的编程练习和实验报告,检查学生对正反转控制程序的理解和掌握程度。
3.考试:设计一份包含选择题、填空题和编程题的考试,全面评估学生对PLC正反转启动知识的掌握情况。
评估方式应客观、公正,能够全面反映学生的学习成果。
通过评估,教师可以了解学生的学习情况,为后续教学提供参考。
实验九用PLC进行三相异步电动机正、反转控制线路设计一、实验目的掌握使用PLC实现三相异步电动机的正反转控制。
二、实验原理图a)主电路b)控制电路c)梯形图图1原理图三、控制要求开关QS作为总电源开关。
按下SB1,KM1吸合,电动机正向转动。
按下SB2,KM2吸合,电动机反向转动。
按下SB3,KM1(或KM2)释放,电动机停止。
开关S1与热继电器FR并接,可以用于模拟FR的动作。
四、梯形图并写出程序,实验梯形图参考图7-15步序指令器件号说明步序指令器件号说明0 LD X0 正转起动7 OR Y11 OR Y0 8 ANI X12 ANI X1 9 ANI X2 停止3 ANI X2 停止10 ANI X3 过载保护4 ANI X3 过载保护11 OUT Y1 反转5 OUT Y0 正转12 END6 LD X1 反转起动1.控制回路接线将PWD-41A挂件上PLC输出端的COM、COM0、COM1相接。
按照输入输出配置将PWD-43挂件三相鼠笼异步电动机控制模块的SB1、SB2、SB3、FR分别接到PWD-41A上PLC的输入端X0、X1、X2、X3;将S1接到FR;COM接到PLC输入端的COM。
KM1、K2接到PLC输出端的Y0、Y1;N接到PLC输出端的COM。
输入输出X0 正转(SB1)Y0 正转X1 反转(SB2)Y1 反转将QS的三个输入端(黄、绿、红)分别接到PWD02电源控制屏上的三相电源U、V、W,将N接到PWD02上的N。
将KM1黄色端与KM2的红色端子相接,KM1、KM2的绿色端子相接,KM1红色端子与KM2黄色端子相接,然后将FR的三个输出端(黄、绿、红)分别接到三相异步电动机(DJ24)接线盒上的A、B、C,将DJ24的X、Y、Z短接。
三、实验操作过程按实验接线接好连线,待老师检查无误后方可往下进行。
将程序输入PLC中并运行,按下PDC01A电源控制屏上的启动按钮将控制屏启动接通三相电源。
课题:PLC 控制Y-△正反转启动摘要技术的发展,电气控制技术在各个领域得到越来越广泛的应用。
可编程控制器(PLC)作为电气控制领域的一项新技术,经过30多年的发展,已经形成了完整的工业产品系列,从功能及技术指标等各个方面,都达到了成熟的工业控制计算机的软硬件水平。
作为一项成熟的电气控制技术,PLC有以下突出的特点:1、可靠性高,抗干扰能力强2、适应性强,应用灵活3、编程方便,易于使用4、功能强,扩展能力强5、PLC控制系统设计、安装、调试方便6、维修方便,维修工作量小7、PLC体积小,质量轻,易于实现机电一体化。
本文主要应用C 高可靠性,为电动机提供可靠的启动、停止,同时为系统的设计及安装调试提供更大的方便。
关键词PLC 、电动机课题要求一、被控制电动机Y200L2--6、22KW、970r/min二、电动机启动采用Y-△启动自动启动时间为5s三、电动机必须完全停止后才能反向启动四、保护功能五、各种控制电器件六、完成电气原理图、PLC梯形图及安装调试板上的安装图七、相应的文字说明对控制器进的选择由课题要求可得:电动机的型号,通过资料查询可得,Y200L2--6的功率为22kw、电压380V、接法△、转速970r/min、电流44.6A、效率0.2%、功率因数0.83、升温75K、堵转电流6.5A、堵转转矩1.8、最大转矩2.0。
因此可得,电机的额定电流为44.6A。
通过电机的额定电流表法可查得各控制器件的型号,各器件型号及参数如下:名称型号规格数据理由数量(个)QS HZ10-60 额定交流电压380V额定电流60A极数2、3极限接通电流155A、分断电流108A可控制电机最大容量5.5KW、额定电流12A额定电压电流通断次数:交流功率因数>=0.8为1电机电压为380V2 极数为33 电流为44.6A12000、功率应属>=0.3则为10000按钮LAY1-11 电压380V电流5A结构形式:平按钮出头对数:动合1、动断1基座级数:1触头盒数:1颜色:红、黄、绿、黑电压380V 控制电流为5A3熔断器RLS-50 熔管额定电压500V额定电流50A熔体额定电流等级分为15、20、25、30、40、50B. L 3RLS-10 熔管额定电压500V额定电流10A熔体额定电流等级分为3、5、10控制电路的电流5A2接触器CJ10-60 主触头额定电流60A辅助触头额定电流为5A可控制电动机的最大功率220V为17KW、380V为30KW吸引线圈电压36、110、220、380额定操作频率600次/h电动机额定电流为44.6A2CJ0-20 主触头额定电流20A辅助触头额定电流为5A可控制电动机的最大功率220V为5.5KW、380V为10KW吸引线圈电压36、110、127、220、380、440额定操作频率1200次/h电机Y型启动时的启动电流为电机额定电流的1/3倍即14.9A,因此主触头的额定电流选择20A1CJ0-40 主触头额定电流240A辅助触头额定电流为5A可控制电动机的最大功率220V为11KW、380V为20KW吸引线圈电压36、110、127、220、380、440额定操作频率1200次/h电机Y—△后电流变为1/根号3的电机电流即为25.6A,因此主触头的额定电流选择40A1速度继电器JY1 触头额定电压380V 、额定电流2A触头数量正转时动作:1动合1断合、反转时动作1动合1断合电机运行在低于100r/min的时候要1额定工作转速:100-3600r/min允许操作频率<30动作触头热继电器JR0-40 额定电流40A热元件等级:热元件额定电流064、1.0、1.6、2.5、4.0、6.4、10.0、16.0、25.0、40.0整定电流调节范围0.40-0.640.64-1.001.0-1.6 1.6-2.52.5-4.0 4.0-6.46.4-10 10-1616-25 25-40热继电器接在相线上,取最大电流为星型转三角型以后的电流为25.6A,因此去40A1导线BVR 6平方毫米长期连续负荷允许载流量铜芯55A相应电线表面温度60度以电机额定电流为基准6m接线端子排JX2-60 允许通过电流60A 取电机的额定电流44.6A1JX2-10 允许通过电流10A 取控制电路的电流5A1模拟板的安装及接线为了调试运行PLC程序,基于外部环境的限制,我们无法直接采用参与到实际应用中去,因此,我们通过制作模拟板的方式来实现PLC的运行、调试,由于受到那个实验室的器材的影响,在做模拟板时不能按照器材清单里的各器件进行安装,所以只能采用其他的器件来替代,需要被替代的器件如下:熔断器采用3A的熔体,因为在模拟时是不带负载的,因此可以采用;接触器采用CJ--22的来替代,热继电器同时也是被替代的。
