相异步电动机正反转控制线路教学课程设计

三相异步电动机正反转控制线路电路分析及教学三相异步电动机正反转控制线路是电机拖动课程教学中的核心部分，也是学生中级维修电工技能鉴定考核中必考知识技能之一，是学生学习后续课程，学习电路故障排除的基础。

而接触器联锁、按钮联锁及双重联锁正反转这三种联锁控制线路又是控制线路中最基础、最常用的控制电路。

为了更合理、完善地完成三种联锁电路的教学，本文对这三种联锁电路的地位作用、电路组成、工作原理、联系及区别进行了详细的分析，并且给出了便于学生理解和掌握的教学思路。

1、三种正反转控制线路的地位和作用接触器、按钮、双重联锁这三种联锁线路是三相异步电动机正反转控制电路中很重要的控制线路，是通过将接触器、按钮的一个常闭触点串联在另外一个接触器线圈的回路里，起到防止出现正反转接触器同时吸合造成电路短路的作用。

2、电路组成三种电路均由电源隔离开关QS；交流接触器KM1、KM2；热继电器FR；熔断器FU1、FU2，启动按钮SB2、SB3；停止按钮SB1及电动机M组成。

电路中各个元件的文字符号、图形表示、工作原理、实物的触点等，是学习电路工作原理的基础。

3、工作原理图图一接触器联锁正反转控制线路图二按钮联锁正反转控制线路4、工作原理分析（1）接触器联锁正反转控制线路的工作原理(图一)A、正转控制：按下正转按钮SB2→接触器KM1线圈得电→KM1主触头闭合，KM1的自锁触头闭合→电动机自锁正转。

同时，KM1联锁触头断开，对KM2联锁。

B、反转控制：按下反转按钮SB3→接触器KM2线圈得电→KM2主触头闭合，KM2的自锁触头闭合→电动机自锁正转。

同时，KM2联锁触头断开，对KM1联锁。

C、停止控制：按下停止按钮SB1，KM2线圈断电，KM2主触头断开，同时KM2自锁触点也断开，电机反转停止。

KM1常闭触点闭合，为正转做好准备。

图三双重联锁正反转控制线路（2）按钮联锁正反转控制线路的工作原理(图二)A、正转控制：按下正转按钮SB2→SB2常闭触头先分断，对KM2联锁，SB2常开触头后闭合→接触器KM1线圈得电→KM1主触头闭合，KM1的自锁触头闭合→电动机自锁正转。

三相异步电动机正反转控制线路教案一、教学目标：1. 了解三相异步电动机正反转控制线路的基本原理。

2. 学会使用控制器、接触器、继电器等元件进行三相异步电动机正反转控制。

3. 能够设计并搭建三相异步电动机正反转控制线路。

4. 能够对三相异步电动机正反转控制线路进行故障排除。

二、教学内容：1. 三相异步电动机正反转控制线路的基本原理。

2. 控制器、接触器、继电器等元件的使用方法。

3. 三相异步电动机正反转控制线路的设计与搭建方法。

4. 三相异步电动机正反转控制线路的故障排除方法。

三、教学方法：1. 采用讲授法，讲解三相异步电动机正反转控制线路的基本原理、控制器、接触器、继电器等元件的使用方法。

2. 采用演示法，展示三相异步电动机正反转控制线路的设计与搭建过程。

3. 采用实验法，让学生动手操作，实际搭建三相异步电动机正反转控制线路，并进行故障排除。

四、教学准备：1. 教室、实验室等教学场所。

2. 三相异步电动机、控制器、接触器、继电器等元件。

3. 实验台、工具、电线等实验器材。

五、教学过程：1. 讲解三相异步电动机正反转控制线路的基本原理。

2. 讲解控制器、接触器、继电器等元件的使用方法。

3. 演示三相异步电动机正反转控制线路的设计与搭建过程。

4. 让学生动手操作，实际搭建三相异步电动机正反转控制线路。

5. 讲解三相异步电动机正反转控制线路的故障排除方法。

6. 让学生进行实验，练习故障排除。

7. 总结并复习本节课的内容。

六、教学评估：1. 课堂讲授结束后，通过提问方式评估学生对三相异步电动机正反转控制线路基本原理的理解程度。

2. 观察学生在实验过程中的操作技能和解决问题的能力，评估学生对控制器、接触器、继电器等元件使用方法的掌握情况。

3. 通过学生提交的实验报告，评估学生对三相异步电动机正反转控制线路设计与搭建方法的掌握程度。

4. 收集并评估学生在故障排除练习中的表现，以评估其对故障排除方法的掌握情况。

三相异步电动机的正反转控制线路教学设计教学设计：三相异步电动机的正反转控制线路一、教学目标：1.理解三相异步电动机的原理和工作方式。

2.了解三相异步电动机的正反转控制线路的构造和原理。

3.掌握三相异步电动机的正反转控制线路的搭建和调试方法。

二、教学准备：1.教学工具：黑板、白板、投影仪、电动机、电源、电线、开关、按钮、电压表、安全绝缘手套等。

2.教学资料：三相异步电动机的原理和工作方式、正反转控制线路的构造和原理、搭建和调试方法的相关教材和PPT。

三、教学过程：1.导入（10分钟）向学生简要介绍三相异步电动机的原理和工作方式，为后续的控制线路设计做好基础铺垫。

2.理论讲解（20分钟）a.介绍三相异步电动机的正反转控制线路构造和原理，包括主要元件的作用和连接方式。

b.解释正转和反转的原理，以及控制线路对电动机转向的作用。

3.示范实验（30分钟）a.展示正转和反转控制线路的搭建过程，依次连接电动机、电源、按钮、开关等元件。

b.调试控制线路，观察电动机正转和反转的效果，并解释其原理。

4.学生实践（40分钟）a.将学生分成小组，每个小组搭建自己的正转和反转控制线路。

b.主持人指导学生选择合适的元件并进行连接，并进行线路调试。

c.学生通过实践调试线路，观察电动机的正转和反转效果。

d.学生之间可以互相交流和讨论，共同解决问题。

5.结果分析和总结（10分钟）a.学生就搭建和调试过程中遇到的问题进行交流和总结。

b.分享线路调试过程中的经验和技巧，讨论改进的方法。

四、教学反思：1.整个教学过程中注重理论与实践相结合，通过示范实验和学生实践两个环节，使学生全面理解三相异步电动机的正反转控制线路。

2.强化学生的团队合作意识，通过小组合作搭建和调试控制线路，增强学生的实践能力。

3.引导学生思考和解决问题的能力，通过总结和分享经验，让学生了解到不同的思路和方法。

4.注意安全教育，提醒学生注意用电安全和防护措施，提醒佩戴绝缘手套和其他安全装备。

三相异步电动机的正反转控制电路(公开课教案)第一章：绪论1.1 课程背景本课程旨在通过学习三相异步电动机的正反转控制电路，使学生掌握电动机的基本工作原理、正反转控制电路的构成及工作原理，培养学生运用电动机控制电路解决实际问题的能力。

1.2 教学目标(1) 了解三相异步电动机的基本工作原理。

(2) 掌握三相异步电动机的正反转控制电路的构成及工作原理。

(3) 学会分析电动机控制电路，并能运用控制电路解决实际问题。

1.3 教学内容本章主要介绍三相异步电动机的基本工作原理、正反转控制电路的构成及工作原理。

第二章：三相异步电动机的基本工作原理2.1 教学目标(1) 了解三相异步电动机的结构及工作原理。

(2) 掌握三相异步电动机的启动原理及运行特性。

2.2 教学内容本章主要介绍三相异步电动机的结构、工作原理、启动原理及运行特性。

第三章：正反转控制电路的构成及工作原理3.1 教学目标(1) 了解正反转控制电路的构成。

(2) 掌握正反转控制电路的工作原理。

3.2 教学内容本章主要介绍正反转控制电路的构成、工作原理及控制方式。

第四章：正反转控制电路的安装与调试4.1 教学目标(1) 学会正反转控制电路的安装与调试。

(2) 能够分析并解决正反转控制电路安装与调试过程中遇到的问题。

4.2 教学内容本章主要介绍正反转控制电路的安装步骤、注意事项及调试方法。

第五章：案例分析与实践5.1 教学目标(1) 能够分析实际工程中的正反转控制电路案例。

(2) 学会运用正反转控制电路解决实际问题。

5.2 教学内容本章主要分析实际工程中的正反转控制电路案例，培养学生运用控制电路解决实际问题的能力。

教学方法：结合课堂讲解、实验演示、学生实践等多种教学方式，使学生更好地理解和掌握三相异步电动机的正反转控制电路。

教学评价：通过课堂提问、作业批改、实验报告和期末考试等方式，评估学生对三相异步电动机的正反转控制电路的掌握程度。

第六章：正反转控制电路的设计与优化6.1 教学目标(1) 能够根据实际需求设计正反转控制电路。

三相异步电动机正反转控制线路教案一、教学目标1. 了解三相异步电动机的结构和工作原理。

2. 掌握三相异步电动机的正反转控制线路的构成和原理。

3. 学会使用控制器、接触器、继电器等元器件搭建三相异步电动机的正反转控制线路。

4. 能够对三相异步电动机的正反转控制线路进行调试和故障排除。

二、教学内容1. 三相异步电动机的结构和工作原理。

2. 三相异步电动机的正反转控制线路的构成和原理。

3. 控制器、接触器、继电器等元器件的作用和选用。

4. 三相异步电动机正反转控制线路的搭建和调试方法。

5. 三相异步电动机正反转控制线路的故障排除方法。

三、教学方法1. 采用讲授法，讲解三相异步电动机的结构、工作原理、正反转控制线路的构成和原理等基本知识。

2. 采用演示法，展示三相异步电动机正反转控制线路的搭建和调试过程。

3. 采用实践法，让学生动手搭建和调试三相异步电动机的正反转控制线路，增强实践操作能力。

四、教学准备1. 教室内设置多媒体设备，用于展示图片、视频等教学资源。

2. 准备三相异步电动机、控制器、接触器、继电器等元器件。

3. 准备教学PPT，内容包括三相异步电动机的结构、工作原理、正反转控制线路的构成和原理等。

五、教学过程1. 导入新课：通过展示三相异步电动机的实物图片，引导学生思考三相异步电动机的结构和作用。

2. 讲解基本知识：讲解三相异步电动机的结构、工作原理、正反转控制线路的构成和原理。

3. 演示搭建过程：展示三相异步电动机正反转控制线路的搭建过程，讲解控制器、接触器、继电器等元器件的作用和选用。

4. 学生动手实践：让学生分组动手搭建和调试三相异步电动机的正反转控制线路，教师巡回指导。

5. 总结和拓展：总结本节课所学内容，布置课后作业，拓展学生对三相异步电动机正反转控制线路的应用场景的了解。

教学反思：在授课过程中，要注意理论联系实际，让学生通过动手实践加深对三相异步电动机正反转控制线路的理解。

要注意观察学生的反应，适时调整教学节奏和难度，确保学生能够跟上教学进度。

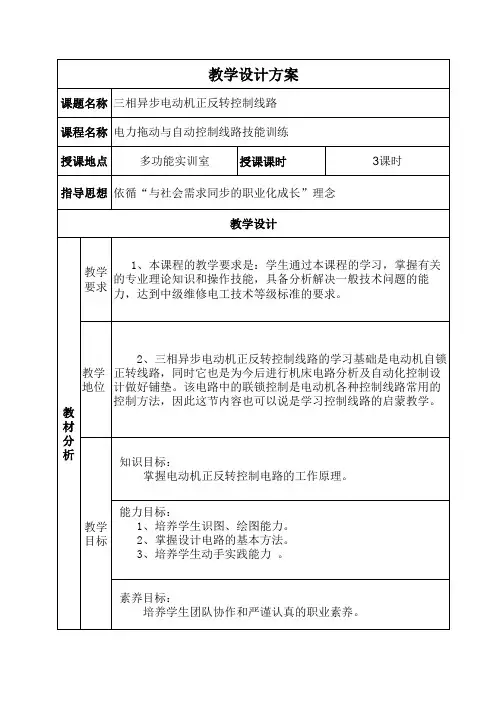

《三相异步电动机接触器联锁正反转控制线路》教案教师马栋教学部机电部任教班级13 机电 3 教学地点实训楼 201 课时 4三相异步电动机接触器联锁正反转控制线课型理论加实操课题路教材电力拖动控制线路与技能训练（第四版）三相异步电动机接触器联锁正反控制线路是《电力拖动控制线路与技能训练》一书中第二单元课题二中的重点内容。

三相异步电动机的接触器联锁正反转教材分析控制线路是按钮联锁正反转控制电路和按钮接触器双重联锁正反转控制电路的基础上。

学好这一节对学习后面的按钮联锁正反转控制电路和按钮接触器双重联锁安装至关重要。

本内容的教学对象是13 级机电专业学生，他们已经学习过电动机的正转学生分析控制，以及自锁的原理。

接触器联锁正反转控制线路的工作原理及特点。

线路安装的工艺、技巧及教学重点检修方法等。

线路检修方法及思路。

通过典型故障，用举例法、示范法使学生树立正确教学难点的维修思路，掌握常用的检修方法。

知识掌握接触器联锁正反转控制线路的工作原理。

教学目标情感培养学生严谨认真的职业工作态度。

问题、认识问题、解决问题。

增强学生用辩证唯物主义观点来发现能力掌握接触器联锁正反转控制线路的正确安装和检修。

接触器联锁正反转控制线路的工作原理及特点。

线路安装的工艺、技巧及教学重点及突检修方法等。

通过几个基本线路的观察、分析，作为学习接触器联锁正反转控出重点的方法制线路内容的突破。

教学难点及突线路检修方法及思路。

通过典型故障，用举例法，演示法，实践法使学生出难点的方法树立正确的维修思路，掌握常用的检修方法，使整个教学过程融合在学生参与和交流之中，使学生在学习过程中感受到探索成功的乐趣。

总体教学构想突出三点，一是突出知识结构，二是绘图和识图，三是动手教法及学法指导操作。

将以往的读图发展成为识图、绘图、填图，说图，进而形成“启、绘、议、说、做”的五字教学模式。

课外作业绘制接触器联锁正反转控制线路的原理图、布置图、接线图教学过程教学过程主要教学内容及步骤时间分配【新课导入】（1）已经学习了电动机的正转控制，以及如何实现自锁控制。

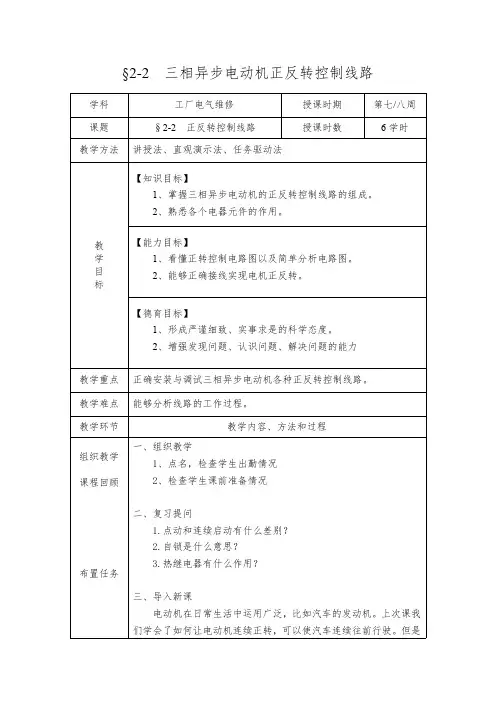

§2-2三相异步电动机正反转控制线路学科工厂电气维修授课时期第七/八周课题§2-2正反转控制线路授课时数6学时教学方法讲授法、直观演示法、任务驱动法教学目标【知识目标】1、掌握三相异步电动机的正反转控制线路的组成。

2、熟悉各个电器元件的作用。

【能力目标】1、看懂正转控制电路图以及简单分析电路图。

2、能够正确接线实现电机正反转。

【德育目标】1、形成严谨细致、实事求是的科学态度。

2、增强发现问题、认识问题、解决问题的能力教学重点正确安装与调试三相异步电动机各种正反转控制线路。

教学难点能够分析线路的工作过程。

教学环节教学内容、方法和过程组织教学课程回顾布置任务一、组织教学1、点名，检查学生出勤情况2、检查学生课前准备情况二、复习提问1.点动和连续启动有什么差别？2.自锁是什么意思？3.热继电器有什么作用？三、导入新课电动机在日常生活中运用广泛，比如汽车的发动机。

上次课我们学会了如何让电动机连续正转，可以使汽车连续往前行驶。

但是组内合作总结难度提升按钮联锁我要倒车的时候怎么办呢？电梯也是一样的，假如我上楼的时候电机是正转，那下楼的时候要再多安装一个电机吗？四、明确项目：想要做电机正反转动的控制线路，按下正转按钮电机正转动；按下反转按钮电机反转动；按下停止按钮电机停止。

1、示范接线正转连锁。

2、学生操作完成正反转控制线路。

（难度✩✩✩）学生小组间互相评价，针对接线出现的不规范和犯错较多的地方当堂讲解，加深印象纠正错误。

五、提出新要求：按钮联锁正反转改控制线路。

1、学生操作完成按钮联锁正反转控制线路。

（难度✩✩✩）2、试分析电机启动和停止两个状态的工作原理通过实践明确：自锁与联锁的作用。

接线看图从左到右，从上往下接线。

六、小组探索：能不能两个结合，双重联锁呢？A、学生小组间相互讨论，加以适当引导：分析联锁保护的作用。

B、分析双重联锁启动停止工作过程。

（难度✩✩）七、评价收获：联锁就是当一个接触器得电动作时，通过其常闭辅助触头使另一个接触器不得电动作。
