颇尔过滤器PALL公司HNP021系列滤油机操作说明
- 格式:ppt
- 大小:9.59 MB
- 文档页数:18
高效真空净油机HNP021系列维护操作手册颇尔过滤器(北京)有限公司目录第一章设计参数 2 第二章操作说明 5 第三章安装和调试13 第四章维护22第一章设计参数1、标识设备名称:PALL油液净化机型号:看铭牌2、设计运行状态液体:与密封材料相容—看铭牌(密封材料) 进口压力:最大+0.4bar (6 psi)出口压力:最大7.0bar g (100 psi)运行温度:最大70℃流体最大粘度:700cst流体最小粘度:10 cst3、流体系统进口:循环流量20L/min进口压力开关设定0.2bar绝对压力(2.9 psi)进口泵泄压阀设定 5.6bar出口:出口压力最大7bar (100 psi)出口过滤器压差开关设定 2.4bar出口泵泄压阀设定9bar(130psi)4、真空系统运行真空可调节为-0.7---- -0.9barg(21----27 inHg)泵润滑油适量的抗乳化油,使用粘度等级ISOVG 46 以上5、组成的材料基架、容器和控制箱不锈钢螺纹、配合、紧固件防锈碳钢软管丁晴橡胶密封选择:丁晴橡胶氟橡胶密封选择:聚乙烯EPDM密封选择:密封圈丁晴,聚乙烯,EPDM注意:安装于设备的具体密封请查看铭牌。
6、外形尺寸长度:最长1060mm宽度:最宽580mm高度:最高885mm(带角轮)最高843mm(不带角轮)净重160Kg进口、出口连接“C”和“N”安装代码:G1” to BS2779 60。
锥螺纹“X”和“Y”安装代码:G1” to BS2779 60。
锥螺纹7、马达和驱动系统类型:在线电源供给:看铭牌控制电压:220VAC和24VDC(PLC)总的电动机功率:110VAC 2.5KW其他电压 2.25KW电动机额定功率:输油泵: 1.5KW真空泵:110 VAC 1KW其他电压0.75KW连接负载:110VAC:最大2.7KVA其他电压:最大2.5KVA电源供给保险丝额定值:适合满载电流(显示在铭牌上)电动机回路断路器设定:与电动机铭牌上表明的负载电流相应主回路断路器设定:图DHFN021A4D0-3 (3相)图DHFN021A4D0-1(单相)控制回路断路器设定:2A8、仪表、仪器●控制选择开关(开/关)●报警复位按扭●指示灯测试按钮●信号灯电源●电源指示灯●运行指示灯●流体液位低报警灯●流体液位高报警灯●容器真空低报警灯●进口真空高报警灯●集油盘满报警灯●出口滤芯堵塞报警灯●电源断路器(红/黄—当紧急停机时使用)元件:●流体温度表●出口压力表●进口压力表●容器真空表●空气滤清器堵塞报警指示装置●进口压力降开关●容器真空开关●容器液位控制浮球开关●集油盘浮球开关●出口滤芯差压开关第二章操作说明HNP移动式真空净油机除去液压、润滑油中的游离水和部分溶解水及气体、污染物。

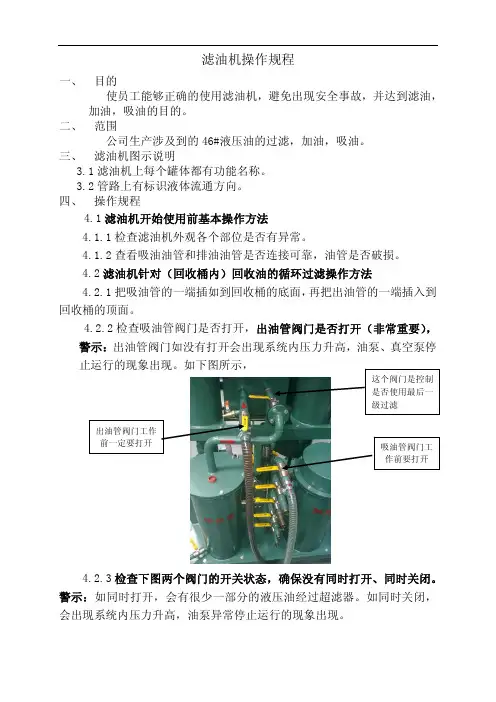

滤油机操作规程一、 目的使员工能够正确的使用滤油机,避免出现安全事故,并达到滤油,加油,吸油的目的。
二、 范围公司生产涉及到的46#液压油的过滤,加油,吸油。
三、 滤油机图示说明3.1滤油机上每个罐体都有功能名称。
3.2管路上有标识液体流通方向。
四、 操作规程4.1滤油机开始使用前基本操作方法4.1.1检查滤油机外观各个部位是否有异常。
4.1.2查看吸油油管和排油油管是否连接可靠,油管是否破损。
4.2滤油机针对(回收桶内)回收油的循环过滤操作方法4.2.1把吸油管的一端插如到回收桶的底面,再把出油管的一端插入到回收桶的顶面。
4.2.2检查吸油管阀门是否打开,出油管阀门是否打开(非常重要),警示:出油管阀门如没有打开会出现系统内压力升高,油泵、真空泵停止运行的现象出现。
如下图所示,4.2.3检查下图两个阀门的开关状态,确保没有同时打开、同时关闭。
警示:如同时打开,会有很少一部分的液压油经过超滤器。
如同时关闭,会出现系统内压力升高,油泵异常停止运行的现象出现。
4.2.3检查完阀门的状态后,把电柜的门打开,把图示的电源开关全部打开。
4.2.5按下油泵启动按钮,检查油泵转动方向是否与标识方向一致。
确认无误后,按下油泵停止按钮。
警示:重新接的总电源线,这项必须进行检测。
4.2.6启动真空泵按钮吸油,吸油过程时刻检查真空分离器视油口是否有油喷射。
4.2.7待真空分离器视油口有油喷射时,打开加热开关,把《测量与设定转换开关》拨到设定位置,检查加热温控器设定温度是否在40~70度范围内,根据油量的污染程度旋转调整旋钮,调整温度,污染越大,温度越高;调整完毕后,把《测量与设定转换开关》拨到测量位置。
4.2.8设备循环过滤,待出油口开始出油时,检查真空分离器视油口喷射是否连续,如果不连续喷射,调整下图阀门适当卸压,使吸油与出油压力达到平衡。
4.2.9根据过滤油品的污染程度,设备循环一段时间后,从下图小放油管阀门处接少许油,滴在干净无黑点的卫生纸上,观察有无黑点杂质存在,如果能够目测到黑点,设备的循环过滤还需要继续过滤。

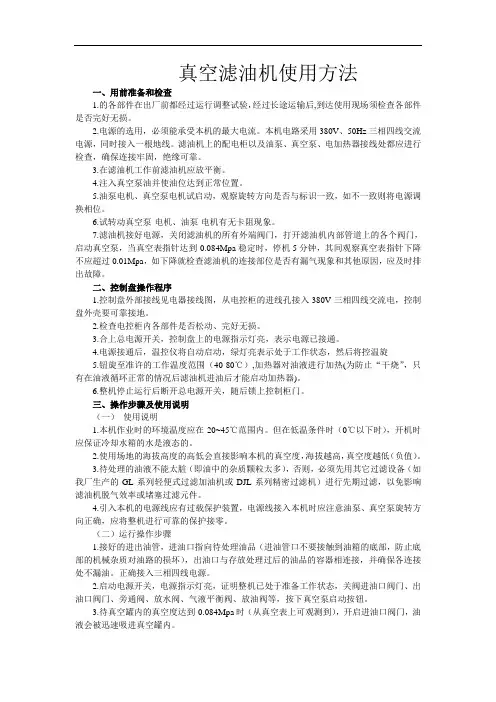

真空滤油机使用方法一、用前准备和检查1.的各部件在出厂前都经过运行调整试验,经过长途运输后,到达使用现场须检查各部件是否完好无损。
2.电源的选用,必须能承受本机的最大电流。
本机电路采用380V、50Hz三相四线交流电源,同时接入一根地线。
滤油机上的配电柜以及油泵、真空泵、电加热器接线处都应进行检查,确保连接牢固,绝缘可靠。
3.在滤油机工作前滤油机应放平衡。
4.注入真空泵油并使油位达到正常位置。
5.油泵电机、真空泵电机试启动,观察旋转方向是否与标识一致,如不一致则将电源调换相位。
6.试转动真空泵-电机、油泵-电机有无卡阻现象。
7.滤油机接好电源,关闭滤油机的所有外端阀门,打开滤油机内部管道上的各个阀门,启动真空泵,当真空表指针达到-0.084Mpa稳定时,停机5分钟,其间观察真空表指针下降不应超过0.01Mpa,如下降就检查滤油机的连接部位是否有漏气现象和其他原因,应及时排出故障。
二、控制盘操作程序1.控制盘外部接线见电器接线图,从电控柜的进线孔接入380V三相四线交流电,控制盘外壳要可靠接地。
2.检查电控柜内各部件是否松动、完好无损。
3.合上总电源开关,控制盘上的电源指示灯亮,表示电源已接通。
4.电源接通后,温控仪将自动启动,绿灯亮表示处于工作状态,然后将控温旋5.钮旋至准许的工作温度范围(40-80℃),加热器对油液进行加热(为防止“干烧”,只有在油液循环正常的情况后滤油机进油后才能启动加热器)。
6.整机停止运行后断开总电源开关,随后锁上控制柜门。
三、操作步骤及使用说明(一)使用说明1.本机作业时的环境温度应在-20~45℃范围内。
但在低温条件时(0℃以下时),开机时应保证冷却水箱的水是液态的。
2.使用场地的海拔高度的高低会直接影响本机的真空度,海拔越高,真空度越低(负值)。
3.待处理的油液不能太脏(即油中的杂质颗粒太多),否则,必须先用其它过滤设备(如我厂生产的GL系列轻便式过滤加油机或DJL系列精密过滤机)进行先期过滤,以免影响滤油机脱气效率或堵塞过滤元件。
© Pall Corporation 北京市经济技术开发区宏达南路12号目录章节名称页码1 前言32 设计参数43 操作说明7●概述7●各构件系统8●电气系统10●操作124 安装及操作14●安装14●操作程序20●诊断功能225 保养24●日常保养工作24●故障查找29●大修安排316附录●电器图●总装图●液压原理图前言此手册是本公司按照客户采购单的要求而制造的设备的安装、操作及保养指南。
在安装、操作及保养此设备之前,必须阅读此手册的有关内容。
此手册涉及的是颇尔HNP021系列净化设备,因此所给出的许多图形和件号包括了全部可供选购的产品部件。
此装置的具体参数可从控制箱盖上的铭牌查出,可得到准确的数值和件号。
此设备和选购部件将分别包装,并由客户装配。
拆开包装箱时,要细心谨慎,并按发货单核查所收到的部件。
此设备已按颇尔公司标准程序进行了试验和质量检验,而且也根据合同的要求进行必要的试验。
然而,在试验后,为便于运输,设备可能已打开或解体,并已将其放空和清洗等。
客户应检查并确保运输时,螺母、螺栓、软管或其它任何部件均未松动,必要时将其紧固。
铭牌已固定在设备上,如需要参数、服务或备件时,可查阅铭牌提供的信息。
用户有责任检查实际的操作条件,并确保过滤部件、滤芯、容器及密封材料与实际应用条件相匹配并符合地方安全法规。
设计参数1. 标识设备名称:颇尔油净化装置型号:见铭牌2. 设计操作条件流体:与密封材料相适应进口压力:最高+0.4 bar g,(巴表压)(6psi ,磅/英寸2)出口压力:最高7 bar g (100 psi)运行温度:最高70 ℃(158℉)最大流体粘度:700 cSt (厘拖)最小流体粘度:10 cSt3. 流体系统进口循环流量:20 升/分(5.3美加仑/分)进口压力开关设定值:0.2bar 绝对值(2.9 psi )进口泵安全阀设定值: 5.6 bar (81psi)出口出口压力:最高7 bar (100 psi)出口过滤器压差开关设定值: 2.4 bar g (35 psi)出口泵安全阀设定值:9 bar(130 psi)4. 真空系统运行真空度:从-0.7至-0.9 bar g 可调(21至27 inHg),按用途而定泵润滑液:Supervac 非乳化液或矿物油,达到ISO46粘度级5. 结构材料结构架,容器及控制箱:不锈钢带螺纹的接头及紧固件:防腐处理过的碳钢软管:腈橡胶密封选购件:腈橡胶氟橡胶密封选购件:氯化聚乙烯EPDM密封选购件:氯化聚乙烯密封件:腈橡胶,氟橡胶,EPDM注:装置所用密封件的详细情况,参见铭牌。

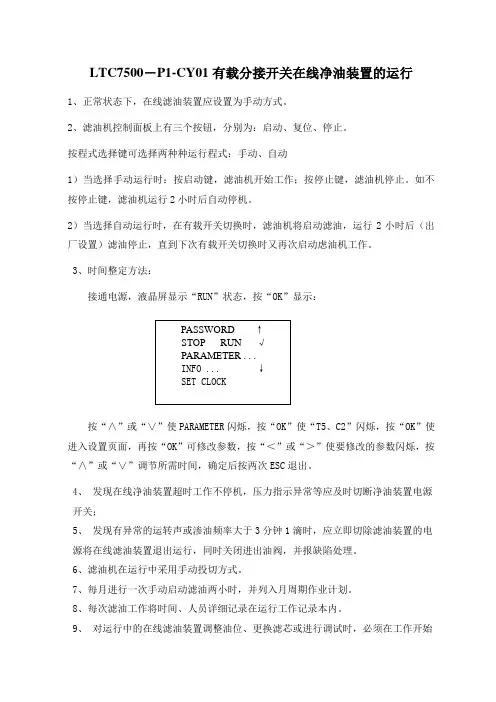

LTC7500-P1-CY01有载分接开关在线净油装置的运行1、正常状态下,在线滤油装置应设置为手动方式。
2、滤油机控制面板上有三个按钮,分别为:启动、复位、停止。
按程式选择键可选择两种种运行程式:手动、自动1)当选择手动运行时:按启动键,滤油机开始工作;按停止键,滤油机停止。
如不按停止键,滤油机运行2小时后自动停机。
2)当选择自动运行时,在有载开关切换时,滤油机将启动滤油,运行2小时后(出厂设置)滤油停止,直到下次有载开关切换时又再次启动虑油机工作。
3、时间整定方法:接通电源,液晶屏显示“RUN”状态,按“OK”显示:按“∧”或“∨”使PARAMETER闪烁,按“OK”使“T5、C2”闪烁,按“OK”使进入设置页面,再按“OK”可修改参数,按“<”或“>”使要修改的参数闪烁,按“∧”或“∨”调节所需时间,确定后按两次ESC退出。
4、发现在线净油装置超时工作不停机,压力指示异常等应及时切断净油装置电源开关;5、发现有异常的运转声或渗油频率大于3分钟1滴时,应立即切除滤油装置的电源将在线滤油装置退出运行,同时关闭进出油阀,并报缺陷处理。
6、滤油机在运行中采用手动投切方式。
7、每月进行一次手动启动滤油两小时,并列入月周期作业计划。
8、每次滤油工作将时间、人员详细记录在运行工作记录本内。
9、对运行中的在线滤油装置调整油位、更换滤芯或进行调试时,必须在工作开始前,检查有载瓦斯继电器是否有气体存在,如有明显积气时需放尽有载瓦斯继电器中气体后才能进行工作。
10、绝对不能在进出油口截止阀关闭时启动设备。
11、在线滤油装置投入运行时应短时退出有载瓦斯保护跳闸压板并将有载调压分接开关控制方式切换到“就地”,在线滤油装置滤油一个循环无异常后恢复。
12、当装置压差报警时,更换除杂质滤芯;当出水效果下降明显或压差报警时,更换除水滤芯。
13、故障处理有载调压分接开关在线滤油装置主要参数。

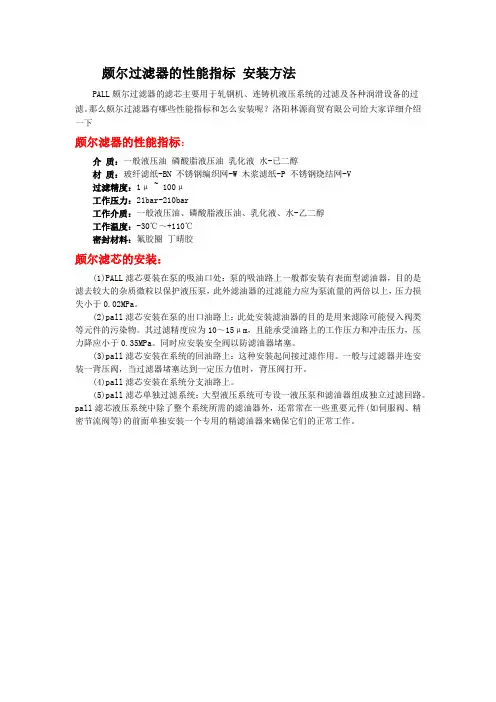

颇尔过滤器的性能指标安装方法
PALL颇尔过滤器的滤芯主要用于轧钢机、连铸机液压系统的过滤及各种润滑设备的过滤。
那么颇尔过滤器有哪些性能指标和怎么安装呢?洛阳林源商贸有限公司给大家详细介绍一下
颇尔滤器的性能指标:
介质:一般液压油磷酸脂液压油乳化液水-已二醇
材质:玻纤滤纸-BN 不锈钢编织网-W 木浆滤纸-P 不锈钢烧结网-V
过滤精度:1μ ~ 100μ
工作压力:21bar-210bar
工作介质:一般液压油、磷酸脂液压油、乳化液、水-乙二醇
工作温度:-30℃~+110℃
密封材料:氟胶圈丁晴胶
颇尔滤芯的安装:
(1)PALL滤芯要装在泵的吸油口处:泵的吸油路上一般都安装有表面型滤油器,目的是滤去较大的杂质微粒以保护液压泵,此外滤油器的过滤能力应为泵流量的两倍以上,压力损失小于0.02MPa。
(2)pall滤芯安装在泵的出口油路上:此处安装滤油器的目的是用来滤除可能侵入阀类等元件的污染物。
其过滤精度应为10~15μm,且能承受油路上的工作压力和冲击压力,压力降应小于0.35MPa。
同时应安装安全阀以防滤油器堵塞。
(3)pall滤芯安装在系统的回油路上:这种安装起间接过滤作用。
一般与过滤器并连安装一背压阀,当过滤器堵塞达到一定压力值时,背压阀打开。
(4)pall滤芯安装在系统分支油路上。
(5)pall滤芯单独过滤系统:大型液压系统可专设一液压泵和滤油器组成独立过滤回路。
pall滤芯液压系统中除了整个系统所需的滤油器外,还常常在一些重要元件(如伺服阀、精密节流阀等)的前面单独安装一个专用的精滤油器来确保它们的正常工作。
真空滤油机的使用方法真空滤油机是一种常用于工业领域的设备,用于去除液体中的杂质和固体颗粒,以提高液体的质量和纯度。
下面我将详细介绍真空滤油机的使用方法。
第一步:准备工作1. 检查滤油机的外观和各个部件是否完好无损,若有损坏或发现漏电等问题,应及时修理。
2. 检查滤油机的电源是否正常,确保工作环境的安全。
3. 检查滤油机滤网和吸油布的状态,如发现损坏或污垢较多,应及时更换。
4. 准备好需要过滤的油液和容器。
第二步:操作流程1. 将滤油机放置于平稳的工作台面上,确保无倾斜和晃动。
连接好电源,并确保电源开关处于关闭状态。
2. 打开滤油机上的泵开关,使滤油机进入工作状态。
然后打开脱水阀门,排出残余的液体和空气。
3. 关闭脱水阀门,然后将待过滤的油液缓慢地倒入滤油机的油桶中。
注意不要一次过多,以免超出容量。
4. 打开真空阀门和加热阀门,调节温度和真空度,根据需要进行调整。
通常情况下,真空度应调至0.07-0.09Mpa之间。
5. 打开滤油机上的循环开关,使油液在滤网上循环流动。
通过滤网,杂质被滤去,干净的油液被抽走。
6. 当油液通过滤网后,可以通过透明窗口观察油液的清澈度,若发现有沉淀物或杂质,应及时停止运行,并清理滤网。
7. 待过滤完毕后,关闭滤油机的加热和真空开关,并关闭泵开关。
将滤油机中的油液倒出,清理滤桶和滤网。
8. 清理完毕后,将滤油机的所有开关关闭,拔掉电源插头,进行日常维护和保养。
第三步:日常维护1. 定期检查滤油机的滤网和吸油布的状况,如有损坏或过多的积污,应及时更换。
2. 定期清理滤油机的油桶和滤网,确保其畅通无阻。
3. 定期清理滤油机的外壳,保持其干净整洁。
4. 检查滤油机的电源线是否有损坏,如有问题需要及时修理或更换。
5. 定期检查滤油机的各个部件的工作情况,如有异常需要及时修理。
使用真空滤油机时需要注意以下事项:1. 在操作滤油机之前,应详细了解设备的使用说明和安全操作规程。
2. 在操作滤油机时,应保持清洁的工作环境,避免灰尘和杂质进入滤油机。
滤油机安全操作规程滤油机是一种用于去除机油中的杂质的设备,常见于汽车修理厂、工业生产线以及油田等地。
由于滤油机涉及到液压系统和高温油液,因此在操作时必须严格遵守安全规程,以确保工作人员的安全和设备的正常运行。
以下是滤油机的安全操作规程。
1. 穿戴个人防护装备:在操作滤油机之前,必须穿戴适当的个人防护装备,包括安全帽、护目镜、防护手套和防滑鞋等。
这些装备能够有效地保护工作人员的头部、眼睛、手部和脚部免受伤害。
2. 熟悉滤油机的使用说明书:在使用滤油机之前,必须充分了解和理解滤油机的使用说明书。
这样能够更好地了解滤油机的各个组成部分及其功能,以及正确的操作步骤和注意事项。
3. 检查滤油机的状态:在操作滤油机之前,必须对滤油机进行全面的检查,确保其状态良好并且能够正常工作。
检查滤油机的电气连接、油路连接、滤网状态以及液压系统的压力等,并及时处理可能存在的问题。
4. 确保工作区域安全:在操作滤油机时,必须确保工作区域干净整洁,并且没有其他人员无关人员靠近。
同时,必须清除工作区域中可能导致滑倒和摔倒的障碍物,例如油污、工具等。
5. 关闭滤油机电源:在操作滤油机之前,必须将滤油机的电源开关关闭,并牢牢固定在关闭位置。
这样能够有效避免滤油机意外启动和电气事故的发生。
6. 使用适当的滤油机筛网:根据不同的工作需要,必须选择和使用适当的滤油机筛网。
滤油机筛网的选用必须符合工作要求,能够有效去除机油中的杂质,并保证机油的质量。
7. 注意滤油机的温度:在操作滤油机时,必须注意滤油机的温度。
滤油机在工作过程中会产生高温,这可能会导致烫伤或火灾等意外事故发生。
必须等待滤油机完全冷却后才能进行维护和保养工作。
8. 谨慎操作液压系统:滤油机中的液压系统是整个设备的关键组成部分,必须谨慎操作。
在操作液压系统前,必须确保系统中的压力已经释放,并且使用合适的工具进行操作,避免产生反冲力和意外伤害。
9. 定期维护和保养滤油机:滤油机是一种机械设备,需要定期的维护和保养。
HNP021系列液体净化设备山东正阳机械电气有限公司地址:济南市文化东路23号电话:8548068传真:邮编:250011目录章节名称页码1 前言 22 设计参数 33 操作说明 6◆概述 6◆各构件系统7◆电气系统9◆操作114 安装及操作13◆安装13◆操作程序19◆诊断功能215 保养23◆日常保养工作23◆故障查找28◆大修安装30前言此手册是本公司按照客户采购单的要求而制造的设备的安装、操作及保养指南。
在安装、操作及保养此设备之前,必须阅读此手册的有关内容。
此手册涉及的是颇尔HNP021系列净化设备,因此所给出的许多图形和件号包括了全部可供选购的产品部件。
此装置的具体参数可从控制箱盖上的铭牌查出,可得到准确的数值和件号。
此设备和选购部件分别包装,并由客户装配。
拆开包装箱时,要细心谨慎,并按发货单核查所收到的部件。
此设备已按颇尔公司标准程序进行了试验和质量检验,而且也根据合同的要求进行必要的试验。
然而,在试验后,为便于运输,设备可能已打开或解体,并已将其放空和清洗等。
客户应检查并确保运输时,螺母、螺栓、软管或其它任何部件均未松动,必要时将其紧固。
铭牌已固定在设备上,如需要参数、服务或备件时,可查阅铭牌提供的信息。
用户有责任检查实际的操作条件,并确保过滤部件、滤芯、容器及密封材料与实际应用条件相匹配并符合地方完全法规。
设计参数1.标识设备名称:颇尔油净化装置型号:见铭牌2.设计操作条件流体:与密封材料相适应进口压力:最高+0.4bar g, (巴表压)(6bsi ,磅/英寸²)出口压力:最高7bar g (100psi)运行温度:最高70℃(158℉)最大液体粘度:700cst (厘拖)最小流体粘度:10 cst3.流体系统进口循环流量:20升/分(5.3美加仑/分)进口压力开关设定值:0.2 bar 绝对值(2.9psi)进口泵安全阀设定值: 5.6bar (130psi)出口出口压力:最高7bar (100psi)出口过滤器压差开关设定值: 2.4bar g (35psi)出口泵安全阀设定值:9 bar (130psi)4.真空系统运行真空度:从-0.7至-0.9bar g可调(21至27inHg),按用途而定泵润滑液:Supervac 非乳化液或矿物油,达到ISO-46粘度级5.结构材料结构架、容器及控制箱:不锈钢带螺蚊的接头及紧固件:防腐处理过的碳钢软管:腈橡胶密封选购件:腈橡胶氟橡胶密封选购件:氯化聚乙烯密封件:EPDM密封选购件,氯件聚乙烯腈橡胶、氟橡胶,EPDM 注:装置所用密封件的详细情况,参见铭牌。
滤油机操作注意事项
一、准备工作:
1、检查油泵、真空泵是否能转动(手动)
2、打开电控箱,紧固所有螺钉。
3、连接进出油管,检查真空泵油是否足够,或是否需要更换。
4、排尽储油箱中的游离水,若油中杂质太多,需进行预处理。
二、操作规程:
1、启动电源,若报警则进线相序接反,需任意两相线调换。
2、启动真空泵,打开进油阀,2分钟后看真空罐中液位是否到高位。
(严
禁在未启动真空泵时单独运行罗茨真空泵。
)
3、打开出油阀,再启动油泵。
4、停机:先停加热器,5分钟后停真空泵,打开进气阀,1分钟后停油泵,
再关闭电源。
三、日常维护:
1、设备长时间停用,应放尽机内存油,再关闭所有阀门。
2、报警停机应卸除精滤罐压力,再清洗或更换精滤芯;拒绝将精滤芯装入
粗滤罐。
3、对于旋片真空泵:
1)、真空泵油每月更换(国产泵用1#或0#专用真空泵油,进口泵用壳
牌15A真空油泵油,或按真空泵使用说明书操作)。
2)、处理含水太多油液,真空泵油需每月更换。
3)、每次开机前检查真空泵油位并用手转动真空泵,再启动真空泵。
变压器滤油机变压器滤油机专业介绍变压器滤油机-最理想的滤油机仪器!!美国颇尔(PALL)公司自1946年创立以来以研究流体净化分离技术、开发生产高性能过滤器及过滤系统为主要业务,高性能过滤器及过滤系统年销售额超过15亿美元,在全世界同类型过滤行业居第一位,但颇尔公司关键的技术不在于真空技术的研发,而是聚结分离技术中高β值滤芯的应用(β值用于表示过滤能力,指多少个杂质颗粒经过滤后只漏掉一个杂质颗粒。
颇尔公司自称其高β值滤芯的过滤能力β≥200时过滤效率为99.9%)。
颇尔公司产品广泛用于医药、食品饮料、生物工程、石油、矿业、电力、冶金等各个领域。
我们主要关注的还在于其高真空变压器油净化设备,在这类设备中PALL公司拥有多种专利,如油气分离装置、两个真空脱气室、LZ滤芯、高精度渐变孔径滤芯等,适用于变电系统电容器、互感器带电油净化。
一、变压器滤油机用途及特点用途:本机能高效脱除绝缘油中的水份、有害气体、杂质等,提高油品的耐压值及清洁度,保证电力设备的安全运行。
主要用于电力部门及工矿企业处理不合格的变压器油、互感器油、开关油等,也可用于干燥电力设备及对其真空注油。
特点:变压器滤油机1.高效脱除水分、破乳化能力强,既容易分离出油中大量水份,也便于脱除油中的微量水分。
2.滤除杂质能力强,大面积深层次的精密滤材可除去油中的细微颗粒。
3.自动化程度高,小巧轻便,安全可靠,本机采用红外线液位自控装置,实现了人机脱离,使操作更简单、可靠。
4.结构紧凑,移动方便,可用于现场在线滤油。
二.变压器滤油机工作原理:滤油机工作时待处理油在压差作用下经入口进入初滤器,大颗杂质被滤除,含微粒杂质的油的油经加热器升温后进入真空分离罐,在极低的真空压力和脱气元件的共同作用下,油中的水气膜中析出迅速蒸发,然后被真空系统排出或在冷凝器中冷凝成水;除去水份的油液被排油泵输入二级滤器、精滤器除去微粒杂质即为合格的净化油送出油机,完成整个净化过程。
