Y型过滤器 使用说明书 中国·乐山市热工仪表有限公司
一、用途及特点 Y型过滤器是输送介质的管道系统不可缺少的一种过滤装置，Y型过滤器通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中的杂质，以保护阀门及设备的正常使用。Y型过滤器具有结构先进，阻力小，排污方便等特点。 二、主要技术参数 公称压力：PN1.6MPa～4.0Mpa 公称通径：DN15～200㎜适用介质：水、油、气体等 过滤精度：通水网为18～30目，通气网为40～100目，通油网为100～480目。 工作温度：≤200℃ 法兰标准：JB、GB、HG 壳体材质：WCB 滤筐、滤网材质：304 密封材质：耐油石棉橡胶、聚四氟乙烯、丁腈橡胶等 执行标准：Q/20696377-7.4-2011 三、安装与维护 1、根据过滤器的使用范围合理地使用。 2、安装前应将管道内的焊渣、杂物清除干净，以免损坏过滤器。 3、安装时应按过滤器的箭头方向进行。 4、过滤器的运行及维护系统最初工作一段时间后（一般不超过一周），应进行清洗， 以清除系统初始运行时积聚在滤网上的杂质污物。在此后，须定期清洗。清洗次数依据工况条件而定。若过滤器不带排污丝堵，则清洗过滤器时要将滤网限位器以及滤网拆下。 警告：每次维护、清洗前，应将过滤器与带压系统隔离。清洗后，重新安装时要使用新的密封垫。 5、过滤器使用中，应定期检查是否工作正常，发现异常情况，应立即消除，以免 造成事故。 6、长期存放时，应置于通风干燥处，并定期检查和保养。 四、定货须知 为了保证提供的产品能满足贵公司（厂）的使用要求，请按以下要求提供必要的参数： 1、产品型号 2、公称压力 3、公称通径 4、工作介质 5、工作温度 6、法兰标准 7、结构长度（有要求时）
多介质过滤器操作维护手册 1、工作原理 多介质过滤器，用于原水的除浊处理。将原水送入装有各级匹配的石英砂的多介质过滤器，利用石英砂的截污能力，可有效地去除水中的较大颗粒悬浮物和胶体等，使出水的浊度小于1mg/l，以保证后续处理的正常运行。 原水在管道内加入絮凝剂，絮凝剂在水中发生离子水解和聚合过程，水中胶体粒子对水解及聚集的各种产物进行强烈的吸附，使粒子表面电荷和扩散厚度同时降低，因而粒子间相互排斥能降低，相互接近而凝聚，水解产生的聚合物被两个以上的胶体吸附后，在粒子间产生架桥联接，逐步形成较大的絮凝体，经过多介质过滤器时，为砂滤料载留。 多介质过滤器的吸附是一种物理吸附，按滤料的填装方式大体可分为松散区（粗砂）、紧密区（细砂），悬浮物质在松散区主工通过流动接触产生接触凝聚作用，所以该区域截留较大颗粒的悬浮物质，在紧密区主要是惯性碰撞及悬浮颗粒间的吸附作用，所以该区域是截留较小颗粒的悬浮物质。 当多介质过滤器因截留过量的机械杂质而影响其正常工作，则可用反冲洗的方法来进行清洗。利用逆向进水，同时通入压缩空气，进行气水混合擦洗，使过滤器内砂滤层松动，可使粘附于石英砂表面的截留物剥离并被反冲水流带走，有利于排除滤层中的沉渣、悬浮物等，并防止滤料板结，使其充分恢复截污能力，从而达到清洗的目的。反洗以进出口压差参数设置来控制反冲洗周期，经验得知一般为一天，具体须视原水浊度而定。 多介质过滤器采用不锈钢操作阀组，过滤器的启运、正洗、反洗、停机等工序均是手动控制操作。 当多介质过滤器运行至进出口压差为0.07MPa时，必须进行反洗。 2、结构特点 设备本体是带上下椭圆封头的圆柱形钢结构，过滤器材质为Q235―A或304不锈钢，内衬硫化橡胶防腐，内部在进水口设有布水器，下部设有集水装置，集水装置上填装1400 mm的石英砂。成套设备的本体外部装置有各种控制阀门和流量计、压力表。多介质过滤器所填填料包括精制石英砂。填高如下： 石英砂 0.4-0.6mm 700mm

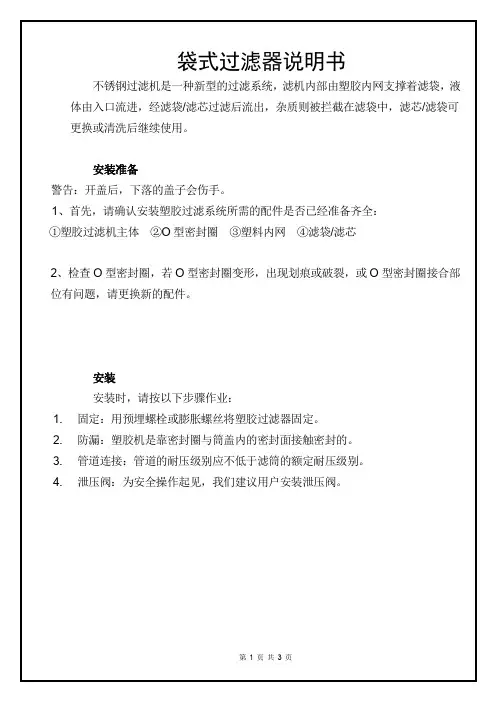

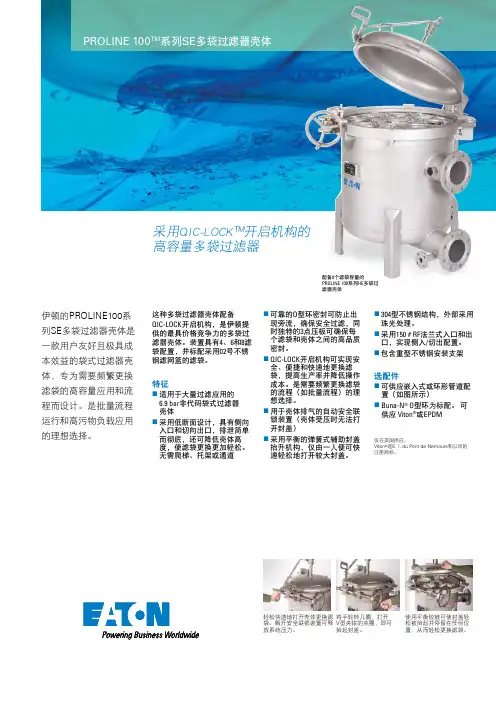

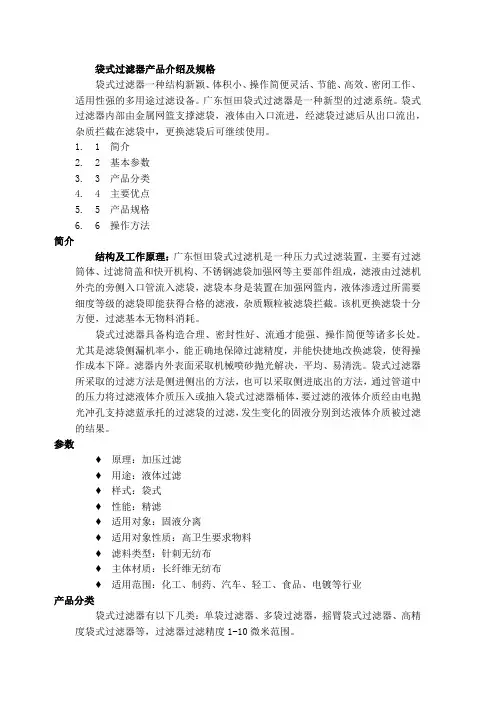

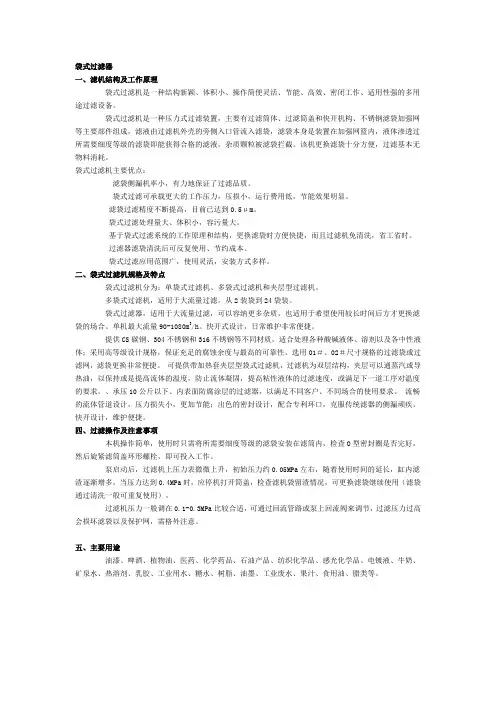

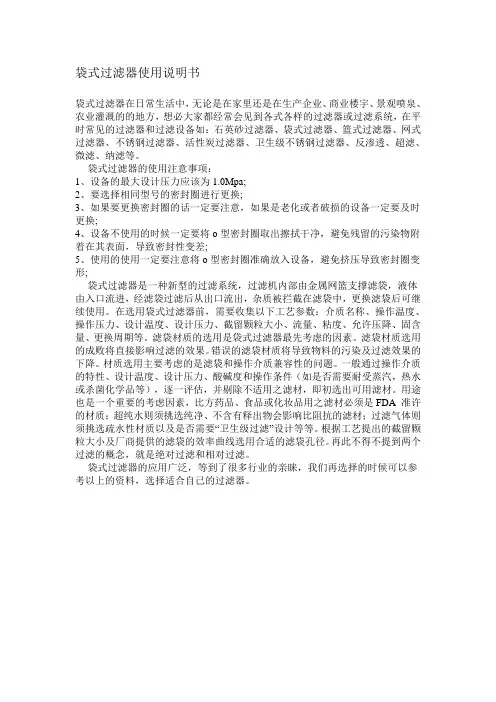

袋式过滤器操作规程 一、袋式过滤器结构和工作原理 1、袋式过滤器结构 袋式过滤器，筒体采用不锈钢材质制成，包括三部分:过滤器容器，支撑网篮和过滤袋。 2、袋式过滤器工作原理 液体从入口流入，经过滤袋内流向袋外,滤出的颗粒杂质被截留在过滤袋内部，从而实现了过滤的目的。滤袋可更换或清洗后继续使用。 二、袋式过滤器基本参数 设备型号：DL-4P2S 过滤面积：2㎡ 容器容量：285L 过滤压力：0.4MPa 三、安装注意事项 1.设备应采用旁通式安装或设置备用过滤器，以便设备在不停机状态下检修与维护。 2.设备进出口应安装阀门。 3.设备之间净距离不小于1500mm；设备与墙体净距离不小于1000mm；设备与四周应留出 不小于500mm的维修空间。 四、袋式过滤器操作及注意事项 1、泵启动后，慢慢地打开输入阀门，让液体缓缓流入并充满过滤器，防止液体突然冲击滤袋，造成破裂，同时排掉过滤器内空气，然后观察有无泄漏。若未出现泄漏，即可开始过滤。 2、过滤器进出口压力表读数应基本相等。工作中的过滤系统需经常检查进出口的压力差，以免压差过大使滤袋破裂和支撑网损坏。 3、随着使用时间的延长，袋内滤渣逐渐增多，当压力差达到0.05~0.1MPa时，应开启备用过滤器的阀门，关闭待检过滤器进出口的阀门，打开过滤器盖，检查滤器袋留渣情况，可更换滤袋或取出杂质后继续使用。

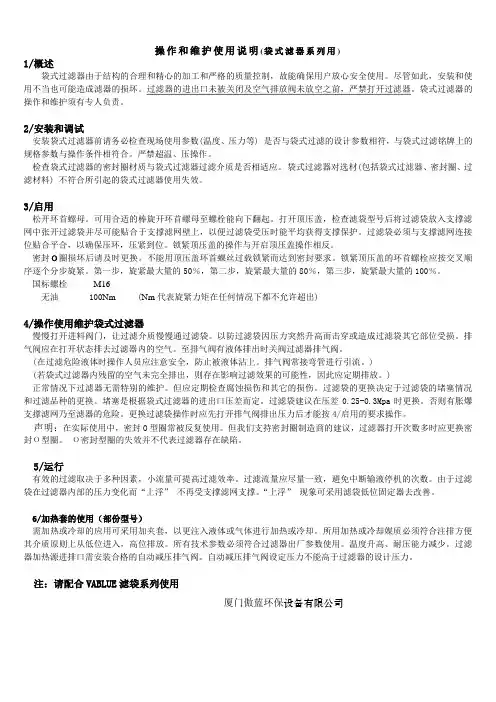

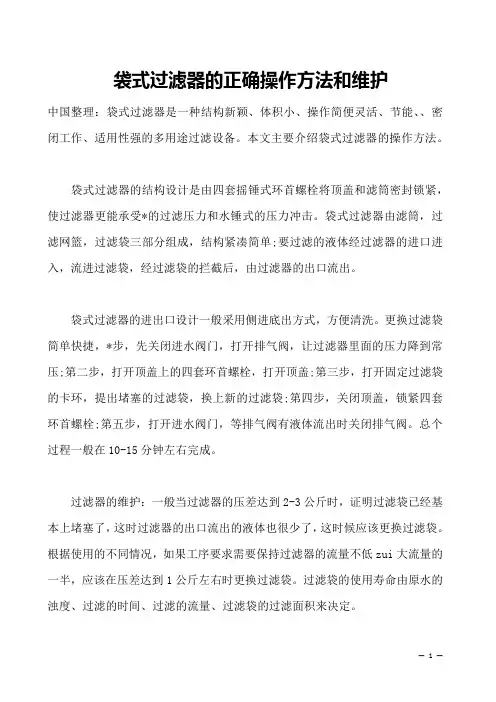

4、过滤器压力一般调在0.3-0.4MPa比较合适，可通过回流管路或泵上回流阀来调节，过滤压力过高会损坏滤袋以及保护网，需格外注意。 五、袋式过滤器的维护 1、经常检查各连接管子道是否牢固，是否有泄漏和损坏。 2、不要在袋式过滤机内有压力的情况下开盖，否则剩留液体可能喷出，并造成液体流失和人员伤害。 3、检查过滤器进出口阀门是否关闭严密，检查压力表，确定内部压力为0，此时袋式过滤器应已与管道系统分开。打开排空阀，待袋式过滤机中的剩留液体经排空阀流尽再做开盖工作。 4、正确打开过滤器的滤机上盖，拧开上盖吊帽，提起上盖，转过一定角度。 5、检查Ο型密封圈和滤机上的Ο型槽，若Ο型密封圈变形，出现划痕或破裂，或Ο型密封圈接合部位有问题，应更换新的配件。 6、更换滤袋时，如果使用的是车缝滤袋，请将滤袋的车缝边折叠后放入，可以提高车缝滤袋的过滤效果。放置滤袋，使滤袋环口和金属内网领口吻合。 7、一手握住上盖把手，一手抓住上盖的另一端，将上盖对准袋式过滤机口，缓缓放下，自然平压于Ο型密封圈及滤袋环口上。均匀用力拧紧吊帽螺栓。
活性炭过滤器操作维护 手册 文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]
活性碳过滤器操作维护手册 1、工作原理 活性炭过滤器是利用颗粒活性炭进一步去除机械过滤器出水中的残存的余氯、有机物、悬浮物的杂质，为后续的反渗透处理提供良好条件。 活性炭过滤器主要利用含碳量高、分子量大、比表面积大的活性炭有机絮凝体对水中杂质进行物理吸附，达到水质要求，当水流通过活性炭的孔隙时，各种悬浮颗粒、有机物等在范德华力的作用下被吸附在活性炭孔隙中；同时，吸附于活性炭表面的氯（次氯酸）在炭表面发生化学反应，被还原成氯离子，从而有效地去除了氯，确保出水余氯量小于，满足RO膜的运行条件。随时间推移活性炭的孔隙内和颗粒之间的截留物逐渐增加，使滤器的前后压差随之升高，直至失效。在通常情况下，根据过滤器的前后压差，利用逆向水流反洗滤料，使大部分吸附于活性炭孔隙中的截留物剥离并被水流带走，恢复吸附功能；当活性炭达到饱和吸附容量彻底失效时，应对活性炭再生或更换活性炭，以满足工程要求。 当活性碳过滤器因截留过量的机械杂质而影响其正常工作，则可用反冲洗的方法来进行清洗。利用逆向进水，使过滤器内砂滤层松动，可使粘附于滤料表面的截留物剥离并被反冲水流带走，有利于排除滤层中的沉渣、悬浮物等，并防止滤料板结，使其充分恢复截污、除氯能力，从而达到清洗的目的。反洗以进出口压差参数设置来控制反冲洗周期，一般为三至四天，具体须视原水浊度而定。 活性碳过滤器采用不锈钢操作阀组，过滤器的启运、正洗、反洗、停机等工序均有手动控制操作。 当活性碳过滤器运行至进出口压差为～时，必须进行反洗。活性碳更换期为半年至一年。 2、结构特点 设备本体是带上下椭圆封头的圆柱形钢结构，过滤器材质为Q235―A或304不锈钢，内衬硫化橡胶防腐，内部在进水口设有布水器，下部设有集水装置，集水装置上填装1200mm的活性碳和200mm的石英砂。成套设备的本体外部装置有各种控制阀门和流量计、压力表。
机械过滤器工作原理及如何选型简要介绍机械过滤器的选型是根据系统总进水量来选择过滤器的大小以及组合方式的（一台机械过滤器不够可选择多个并联使用以及备用的数量），如根据反渗透系统水回收率的大小和系统产水量的比值得出系统总进水量。 机械过滤器内的填料是由许多不同粒径的精制石英砂严格按从大到小的次序配置而成，因而形成良好的石英砂级配。过滤器在刚投入使用时，过滤效果往往不是很好，是因为在刚开始时过滤器没有形成“架桥”，所谓“架桥”是指由水中悬浮物组成一道拦截网，该拦截网拦截与其粒径相当的悬浮物，继而拦截粒径较小的悬浮物，形成一个先拦截大颗粒物质、后拦截小颗粒物质的反粒度式过滤过程。过滤器一旦形成“架桥”，过滤效果非常好，随着投入运行的时间加长，过滤精度越来越高，拦截网越来越厚，进出口压差越来越大，当压差达到1kg/cm2应对过滤器进行反冲洗，在反冲洗的过程中最好配有压缩空气对石英砂擦洗，一般的工程经验是直径小于2500mm的机械过滤器不需用压缩空气；而直径大于2500mm的机械过滤器必须用压缩空气进行擦洗才能够达到满意的清洗效果；反冲洗流量一般为过滤器的设计容量的3-4倍。 老式的机械过滤器大都采用大的鹅卵石作为基础垫层，底部用凸形的钢板均匀地打上透水孔，使布水不均匀，容易产生中心过滤率大而边沿过滤率小；在滤器经过反洗时会发生石英砂混层的现象，这样就不可避免地会发生滤料泄露到下级管道和精密过滤器中，对精密过
滤器和反渗透装置形成严重的威胁。经过不断地实践和实验，不少厂家对机械过滤器进行了改进，布水装置采用多孔板加装特殊形式ABS 水帽，该种ABS水帽具有双向出力不同的功能，即运行时出力较小、反洗出力可几倍增加，使过滤器在正洗时的布水更均匀，反洗时更彻底，出水品质大大提高。为防止在运行或反洗时有细砂透过滤器，该种ABS水帽的透过间隙非常小，一般在0.1-0.2mm左右。值得注意的是，在过滤器填料填装的过程中，必须将过滤器内注入一定量的水来防止大的石英砂击碎ABS水帽；在安装水帽的过程中，不能穿硬的鞋以防止踩碎ABS水帽。 机械过滤器设有反洗水进口限位蝶阀，控制和调节反洗水流量，反洗强度应使滤层膨胀15-25%，反洗压缩空气强度一般在10-18L/S.m2。如无压缩空气可考虑用罗茨风机。
高效过滤器操作使用维护说明书 1. 基本参数 1.1 运行滤速：8m/h 1.2 进水浊度： <5mg/L 1.3 出水浊度： <1mg/L 1.4 反洗强度：8L/㎡·S 1.5 气洗强度：12L/㎡·S 1.6 反洗时间：4-6min 1.7 工作温度：5-40℃ 1.8 工作压力：≤0.6MPa 1.9 滤料高度：1200mm 1.10 填料成分：石英砂、无烟煤、鹅卵石 2. 结构及工作原理 原水在管道内加入絮凝剂，絮凝剂在水中发生离子水解和聚合过程，水中胶体粒子对水解及聚集的各种产物进行强烈的吸附，使粒子表面电荷和扩散厚度同时降低，因而粒子间相互排斥能降低，相互接近而凝聚，水解产生的聚合物被两个以上的胶体吸附后，在粒子间产生架桥联接，逐步形成较大的絮凝体，经过高效过滤器时，为滤料载留。 高效过滤器是以成层状的石英砂、无烟煤作为床层.床的顶层由最轻和最粗品级的材料组成，而最重和最细品级的材料放在床的低部。其原理为
按深度过滤--水中较大的颗粒在顶层被去除，较小的颗粒在过滤器介质的较深处被去除。从而使水质达到粗过滤后的标准。多介质过滤器可去除水中水中的悬浮物、有机物、胶质颗粒、微生物、氯、嗅味及部分重金属离子等，并降低水的SDI值，满足深层净化的水质要求。该设备具有造价低廉，运行费用低，操作简单；滤料有石英砂、无烟煤、鹅卵石，经过反洗，可多次使用，滤料使用寿命长等特点。 高效过滤器的吸附是一种物理吸附，按滤料的填装方式大体可分为松散区(粗砂)、紧密区(细砂)，悬浮物质在松散区主工通过流动接触产生接触凝聚作用，所以该区域截留较大颗粒的悬浮物质，在紧密区主要是惯性碰撞及悬浮颗粒间的吸附作用，所以该区域是截留较小颗粒的悬浮物质。 当高效过滤器因截留过量的机械杂质而影响其正常工作，则可用反冲洗的方法来进行清洗。利用逆向进水，同时通入压缩空气，进行气水混合擦洗，使过高效过滤器内滤层松动，可使粘附于石英砂表面的截留物剥离并被反冲水流带走，有利于排除滤层中的沉渣、悬浮物等，并防止滤料板结，使其充分恢复截污能力，从而达到清洗的目的。反洗以进出口压差参数设置来控制反冲洗周期，经验得知一般为一天，具体须视原水浊度而定。 高效过滤器采用蝶阀操作阀组，高效过滤器的启运、正洗、反洗、停机等工序均是自动控制进行操作。 当高效过滤器运行至进出口压差为0.07MPa时，必须进行反洗。 3.反洗的必要性 高效过滤器在过滤过程中，原水中的悬浮物等被滤料层截留吸附并不断地在滤料层中积累，于是滤层孔隙逐渐被污物堵塞，在滤层表面形成滤
5m3纯水系统 操作运行与维护手册 用户：微宏动力系统（湖州）有限公司浙江玉泉环境工程有限公司
目录 1.0安全............................... (2) 2.0系统工艺描述....................... (4) 2.1工作原理 (5) 2.2主体设备技术参数 (6) 3.0 系统操作规程......................... ............... .. (8) 3.1系统开机准备............ ............. ............. ............. .. (8) 3.2系统手动操作............ ............. ............. ............. .. (8) 3.3系统自动操作............ ............. ............. ............. . (10) 3.4自动控制联锁保护............ ............. ......................... ..12 3.5故障及处理方法............ ............. ............. . (13) 4.0工艺设备操作规程及技术说明... ............... . (14) 5.0装置运行异常........ ....................... .. (23) 5.1装置运行异常及对策........ ............... .. (23) 5.2组件部分异常及对策........ ............... .. (24) 5.3组件拆装注意事项........ ............... . (25) 6.0膜化学清洗........ ........................... (25) 6.1污染物种类与清洗剂选择.............. (25) 6.2清洗工艺.............. (26) 7.0加药量.................... .. (28) 8.0维护保养时间和耗材.................... .. (30) 9.0设备运行记录单................... ........................................ 1.0安全
一.概述 KGLQ-3型高精度三级空气过滤器（以下简称空气过滤器）是以空气动力学及凝聚式的过滤机理为理论依据开发研制的一种新型压缩空气净化器。它以超细纤维为主体滤材，经过低中高三级过滤，过滤精度可以达到：过滤度0.3um，除油率0.1PPM，分水率90%以上。 空气过滤器采用模块化拼合结构，由粗效过滤单元(黑色)、中效过滤单元(红色)、高效过滤单元(白色)组成。 空气过滤器按粗效中效高效过滤的原则，分级负担不同粒径的尘埃，即减轻了滤芯的负担，又延长了滤芯的使用寿命。该产品布局合理，净化效率高，容尘量大，阻力损失小，安装使用方便。按照使用要求，安装了自动放水阀、防泄漏气阀和调压阀，可广泛应用于机械、电子、化工、航天等行业的气动量仪、气动仪表、气压传动、气动控制等部门，为用户提供高质量的压缩空气。当与有油润滑压缩机配套使用时，可以获得含油量低于无油润滑压缩机的气质水平，而且具有相当高的过滤精度和分水效果。 使用能高效除尘、除油的高精度空气过滤器可最大程度的降低用户设备及仪器的故障率，延长使用寿命。 二.空气过滤器的结构见图1： 图1 1-气源输入快换接头(φ10) 2-防泄漏气阀3-粗效过滤单元(黑色) 4-中效过滤单元(红色) 5-高效过滤单元(白色) 6-支板7-气源输出快换接头(φ8) 8-调压阀9-盖板10-自动放水阀11-支脚
三.工作原理 空气过滤单元的工作原理如图2所示 图2 1-主体2-长拉杆3-滤芯4-滤杯5-分水器6-挡水板7-放水阀8-放水接头 从气源过来的压缩空气通过主体1，从长拉杆2下面的出气口流出，流至分水器5，受环性隔板的反复撞击、折回，产生较大的惯性效应，获得较大的沉降速度，分离了油、水和杂质。然后气流由下向上，首先经过预滤层，除掉微尘和较大的液珠，又经过中间滤芯3，再次过滤掉气流的油雾、固体灰尘。使油水液滴不断流到挡水板6下面，经过自动放水阀7排除，洁净的空气由主体1上面的出气孔流出。
前置过滤器使用说明书1简介 1.1 简要说明 设计标准 2简要描述 2.1 安装 2.2 使用 3安全说明 3.1简要说明 3.2电器元件 3.3发动机 3.4压力 3.5阀门 4 运输和保存 4.1 简要说明 5 安装和调试 5.1 简要说明 5.2 组成部分 5.2.1主要结构 5.2.2滤芯 5.2.3管道系统 5.2.4可动部件 5.2.5电器元件 5.3 检查 5.3.1松动的部分 5.3.2一般的方法 6操作指导 6.1 简要说明 6.2 过程描述 6.3 过程控制 6.4 短时间停机 6.5 长时间停机 6.6 检修 6.6.1具体故障 7维护和清洗 7.1 简要说明 7.1.1开启和关闭过滤器 7.1.2滤元 7.2 耐磨件 7.2.1盖子垫片 7.2.2盖子开启装置 7.3清洗 7.3.1简要说明 7.3.2过滤器箱体 7.3.3滤元 8拆除和废弃
8.1简要说明 简介 1.1 简要说明 本手册描述的是AMAFILTER凝结水过滤器的安装、使用和维护。 本装置是按照最低温度4℃以上，在室内使用，不受外界环境影响的标准设计、制造的。 本装置符合CE标准。 1.2 设计标准 本装置是为了进行液体过滤而设计的。 设计温度：60℃ 设计压力：40bar 本装置产生的音量不会超过70分贝。 简要描述 2.1 安装 过滤器是成套供货，内部元件分开包装的。安装内部元件以前，应按照正确的流向将过滤器安装于管道系统中。建议在过滤器的进出口安装压力表，这样可以通过过滤器的压降来确定运行的频率。 2.2 使用 将过滤器箱体内注满凝结水。用泵将凝结水压入滤芯，滤出液通过滤液出口离开过滤器。固体颗粒留在滤芯内或被滤料截留，这取决于使用的滤芯结构。 当滤芯两端的最大压差达到2.5bar，滤芯就失效了，需要进行更换。 经常的反洗可以提高滤芯的使用寿命。 3 安全说明 3.1 简要说明 为了避免伤害： -- 遵照当地的安全规程进行操作。 -- 在操作和维护时，应当使用一切安全设施。 -- 了解清楚装置的可动部分。 -- 在开始使用本装置时，要确认装置是处于无压状态。参照3.4节。 -- 在开启盖子的时候，要确认没有人会从盖子开启的方向过来。
石英砂过滤器 使 用 说 明 夏供水换热设备
1、工作原理 石英砂过滤器是利用颗粒石英砂进一步去除机械过滤器出水中的残存的悬浮物的杂质。 石英砂过滤器主要利用比表面积大的石英砂有机絮凝体对水中杂质进行物理过滤，达到水质要求，当水流通过石英砂的孔隙时，各种悬浮颗粒被截留在石英砂孔隙中；随时间推移石英砂的孔隙和颗粒之间的截留物逐渐增加，使滤器的前后压差随之升高，直至堵塞。当石英砂过滤器因截留过量的机械杂质而影响其正常工作，则可用反冲洗的方法来进行清洗。利用逆向进水，使过滤器砂滤层松动，可使粘附于滤料表面的截留物剥离并被反冲水流带走，有利于排除滤层中的沉渣、悬浮物等，并防止滤料板结，使其充分恢复截污能力，从而达到清洗的目的。反冲洗周期，一般为一至四天，具体须视原水浊度而定。 石英砂过滤器采用操作阀组，过滤器的启运、正洗、反洗、停机等工序均有手动控制操作。 当石英砂过滤器运行至进出口压差为0.05～0.07MPa时，必须进行反洗。石英砂更换期为半年至一年。 2、结构特点 设备本体是带上下椭圆封头的圆柱形钢结构，过滤器材质为Q235―A，部填装1200mm的石英砂。 3、技术参数 工作压力：＜0.6Mpa 水压试验： 0.75Mpa 进水浊度：＜2mg/L。 工作温度： 5-40℃
运行流速： 8～10m/h 反洗强度： 12~16L/m2·s 4、运行操作说明 4.1 开机准备 a. 检查过滤器本体及附属的各种阀门、管路、仪表和各种设备附件是否完好； b. 检查絮凝剂加药计量箱中药液是否充足；计量泵是否完好； c. 检查原水泵、电气设备、各种现场仪表及各种附属设施是否完好； d. 确认各种排放、正洗、反洗等阀门已关闭； e. 过滤器排气阀门见水后关闭； 4.2 开机运行 运行工作流程： 排气—→冲洗—→反洗(二)—→正洗—→制水—→反洗(一)—→排水 └—————————←—————————┘注：长时间停运后开车，应从反冲洗（一）工序开始。 4.2.1 运行周期 打开过滤器进水阀、排气阀，待水充满设备时关闭排 气阀，打开出水阀。当运行至进出口压差≥0.05～0.07Mpa 时，运行周期结束,设备需反洗。 4.2.2 反冲洗时间 反冲洗的目的在于使滤层石英砂松动，并将滤层截留 物和破碎石英砂冲走，从而起到清洁过滤层的作用。反洗时打开反洗排放阀，缓慢开启反洗进水阀，反冲时间长短和石英砂滤层的截污量及反冲流速有关。一般应以反冲洗排水浊度而定，至排水浊度＜3mg/l，且不少于20分钟， 反洗强度可以石英砂为未冲出为标准。
自力式调压阀组（蒸汽减压阀组） 产品介绍： 自力式调压阀（蒸汽减压阀）不是孤零零安装在管道上，而是配合其他阀门或管道联合安装在系统中，通常有单路自力式调压阀组（蒸汽减压阀组）和双路自力式调压阀组（蒸汽减压阀组）两种，用户可以根据需要订购 自力式调压阀组（蒸汽减压阀组）： 一、用于各种气体及低粘度液体的减压 1、阀前手动球阀 2、阀前压力表 3、过滤器（介质确认无颗粒可省略） 4、自力式减压阀 5、阀后压力表 6、阀后手动球阀 7、旁通球阀 备注：1、根据需要，阀组后还可安装止回阀、安全阀（是否允许而定） 2、旁通管可根据现场空间布置在与自力式阀同一水平面上或同一垂直面上 二、用于各种高粘度液体的介质减压
相对于气体减压而言，只是自力式倒装而已 用于蒸汽减压的自力式减压稳压阀组 冷凝器使用前请灌满冷水 □双路自力式调压阀组（蒸汽减压阀组） 自力式调压阀组（蒸汽减压阀组）装置中双路减压只用在工况特别重要，系统不允许出故障的系统中，平常一路工作，一路关闭备用，只要流量足够，不需要同时开启两路减压，以免出现阀开度过小产生震荡和噪声，影响阀使用寿命。 一、用于各种气体及低粘度液体的减压
1、过滤器 2、手动球阀 3、压力表 4、自力式压力调节阀 5、压力表 6、手动球阀（安装时件1前用户自配手动球阀） 二、用于各种高粘度液体介质的减压 同气体减压，只是自力式阀门倒装便可 三、用于自力式调压阀组（蒸汽减压阀组） 安装时件1前用户自配手动截止阀 □设计、安装减压阀组注意事项 安装时，应注意以下几点：
（1）阀在气体或低粘度液体介质中使用时，通常ZZY型自力式压力调节阀为直立安装在水平管上，当位置空间不允许时才倒装或斜装。 （2）阀在蒸汽或高粘度液体介质中使用时，通常ZZY型自力式压力调节阀为倒立安装在水平管上，冷凝器（蒸汽用自力式）应高于调压阀的执行机构而低于阀前后接管。使用前冷凝器应灌满冷水，以后约3个月灌水一次。 （3）自力式调压阀（蒸汽减压阀）在取压点应取在调压阀适当位置，阀前调压应大于2倍管道直径，阀后调压应大于6倍管道直径。 （4）为便于现场维修及操作，调压阀四周应留有适当空间。 （5）当介质为洁净气体或液体时，阀前过滤器可不安装。 （6）调压阀通径过大（DN≥100时），应有固定支架。 （7）当确认介质很洁净时，件3可不安装。 （8）位置实在不允许时，傍通阀（手动）可以省略（我们不推荐）． （9）阀组后根据需要用户可选配止回阀、安全阀等 （10）蒸汽自力式减压稳压阀门根据计算通径可以小于管道直径，而截止阀、切断球阀、傍通阀、过滤器则不能小于管道直径。 □外形尺寸 自力式调压阀组（蒸汽减压阀组）关键是总长L的确定，至于自力式阀门的尺寸见ZZYP（M、N）篇 以控制蒸汽为例，控制其它介质总长类同，当然，尺寸L用户也可根据需要定 采用自力式蒸汽减压阀，因简单方便，维护量小，特别是能适用在无电无气及防爆的场合，因此在蒸汽减压稳压的系统中得到了广泛的应用，见以下特点： 1、蒸汽减压阀压力设定点可在压力调节范围内现场调节； 2、蒸汽减压阀阀体部分与执行机构采用模块化设计，可根据现场要求变化更改执行机构或弹簧，实 现压力调节范围在一定范围内快速更换； 3、ZZYP自力式压力调节阀一般采用波纹管作为压力平衡元件，阀前、后压力变化不影响阀芯的受力 情况，大大加快阀门的响应速度，从而提高阀门的调节精度； 减压阀
5m3/H软化水处理设备 设 计 方 案 绿城创源环保科技 2018年5月27日（编制）
公司简介 绿城创源有限责任公司位于省贵安新区，以“质量第一，科技领先”为宗旨，致力于水处理设备的研制、开发、生产，并承接各类水处理工程设备的加工、安装、调试。公司以科技为向导，以质量求生存，以管理求效益，以信誉求发展，以此为准绳，注重信誉，遵守合同，为用户提供全方位的售前、售中和售后服务，努力实现客户服务零距离、客户零投诉。真诚的与社会各界朋友合作，共创美好未来！ 公司主营：污水处理设备、农村饮用水设备、各类水厂设备、饮料厂设备、酒厂水处理设备、一体化净水设备、RO反渗透设备、超滤设备、软化水设备、地下水井水处理设备、洗车场循环水设备、中水回用设备、雨水回收设备及水处理配件批发等等。公司一贯坚持“技术领先”的竞争策略，拥有一批水环保领域的高级技术人员，从事水环保领域工程设计及产品的研制开发工作。 公司以其新理念、新创意、新技术、新工艺、高品质、高科技、高标准、高档次的有机结合，赢得了国外用户的青眯。以市场需求为根本前提，以诚实守信，团结为基础，以互利互惠、共同发展为原则构筑牢固、稳定、长远的战略伙伴关系，真正与客户实现双赢。
一、概况 根据贵公司提供的信息：所需水处理设备处理水量为5T/H，用于洗涤厂生产用水，据此，我公司根据多年的水处理系统工程设计及施工经验，对该系统做经济、合理的设计，并配置优质、可靠的系统及配件，确保系统出水水质和工程质量。 一、设备用途： FN系列自控连续式钠离子交换器是目前国先进的软化水处理设备。广泛应用于各种工业与民用饮水设备，如锅炉供水、冷却塔供水、供热空调系统补充水、纺纱印染、造纸、洗衣、洗浴、食品加工、优质生活用水、瓷行业煤气发生炉、换热站等各领域。 二、产品特点： 1.水质软化过程全程自动化：除人工加盐外，全程自动控制，自动化程度 高，无需专人操作，减轻操作人员劳动强度。 2.高效：FN系列全自动钠离子交换器设计合理，体积小、占地面积小，树 脂填充量比传统固定床少；软水再生清洗，再生彻底；树脂工作效能高，树脂选用国知名品牌华东电业树脂，质量可靠。 3.省水、节盐：制水率96-98%以上，盐耗为每吨水0.5Kg工业盐，比传 统固定床节盐50%-60%。 4.罐体多路旋转阀设计合理：树脂罐体采用玻璃钢，避免树脂污染。主机 管路为华亚牌PVC管路（承压1Mpa，设计使用年限长、耐腐蚀）。多路旋转阀阀芯材质为铝青铜，外套为316L不锈钢，无毒、耐磨；进水前加装袋式过滤器，去除水中细微泥沙；延长旋转阀使用寿命。 5.维修成本低，所有部件均为国产，更换维修方便、经济。
Microfil过滤系统安装指南
一：过滤系统简介 Millipore公司的全自动过滤系统Microfil 过滤系统主要是针对液体样品进行微生物检验用的专门自动系统，具有操作简便，使用成本低，耗材灭菌简单，可以高温高压灭菌。最适合科研单位进行科学研究和样品检验，以下是这套系统的具体参数。 二：Microfil 过滤系统的用途 ※ 环境中水的致病微生物富集与检验 ※ 食品饮料的微生物限度检验 ※宾馆空调水的军团菌的微生物检验 ※ 饮用水和水系统的致病微生物检验与分离 三：产品安装过程 1.按照合同清点物品 安装Microfil过滤系统的必须的配件主要有：三连式过滤支架，抽滤瓶（2个），硅胶塞（1包），真空压力两用泵，硅胶管（1-2根），漏斗（MIHAWG072），膜片（多包）。首先将几个配件取出，将三联支架放置在平稳的操作台上，有螺纹头的一方朝右手边，这时检查Microfil过滤支架的白色盖子和不锈钢垫片是否完好，然后拿出管子，不带硬塞的一头接到Microfil过滤支架螺纹头，然后将另外一头接到蓝色硅胶塞上，必要的时候需要加上一点润滑剂（液体石蜡等），将第二根管子接到第一个抽滤瓶的头颈出的出口处，同样的将第二根管子的带塞端插到第二个抽滤瓶的硅胶塞上，从泵体过来的的管子连在第二个抽滤瓶的头颈处，第一步完成。
2．将整孔泵所配的硅胶管从中间剪开，把白色呼吸器两头接到管子上，一头接到真空压力两用泵的真空端，另一头接在第二个抽滤瓶的脖颈处。这样一套过滤装置就装好了。 注意事项： 四：Microfil过滤系统的维护： 1．系统应该定期的高温高压灭菌，一月一次 2．系统应该定期使用消毒剂灭菌，一周一次， 3．系统在每次使用后进行清洗，使用纯水清洗。 4．系统不表面使用酒精喷撒即可。 五：Microfil过滤系统的使用方法 注意：以下所有的操作都要遵循无菌操作规范 1．在无菌的培养皿或无菌Petri-Pad中加入足量的培养基。 2．用火焰在Microfil的支撑表面灭菌3-5秒钟，特别要注意支撑表面的边缘部分。 3．a ) 从易拉口端撕开S-Pak膜的外包装。 b)或者使用EZ-Pak分膜器打开包装并分出一张无菌膜。 4．镊子在火焰上灭菌并冷却，夹住膜并网格朝上的把它放置在不锈钢支撑的中央。
改性超细沉淀硫酸钡生产操作规程 产品型号：102系列 一、工艺原理 改性超细沉淀硫酸钡是以碳酸钡为原料，以盐酸或氯化钡为引发，与硫酸进行化学反应，生成中位粒径约为0.4um的白色沉淀硫酸钡，经过表面处、过滤、干燥和包装而得到商品。其反应为：2HCl ＋BaCO3＝BaCl2 ＋CO2 ＋H2O BaCl2 ＋Ｈ2SO4＝BaSO4＋2HCl 二、产品质量指标： 项目部颁一等品标准内控标准说明 (HG/T 2774-1996) 硫酸钡含量（干基计）％ ≥ 9797 105O C挥发份 ％ ≤0.30.3 水溶物含量％≤0.30.3 铁(Fe)含量％ ≤0.0060.0001 白度 ％ ≥92等于或优于自定白度样品吸油量(g/100g)20-35≤20 PH值(100g/l悬浮液) 5.5-9.0 5.5-9.0 细度(孔径45um)筛余物％ ≤ 0.010.005 中位粒径 um ≤0.60.5 黑 点 检 验合 格 三、基本配方（单锅） 碳酸钡：1000Kg 盐酸：25Kg 硫酸：约500Kg 柠檬酸：2Kg 硬脂酸：10Kg （皂化）三乙醇胺：1.2Kg 氢氧化钠：1.6Kg （皂化）氢氧化钠溶液（1:5）：适量
四、生产操作规程 １、浆化 往浆化槽里加水12M3。启动搅拌器，在搅拌下徐徐投加3000Kg碳酸钡原料，投料完成后继续搅２0分钟。搅拌下用泵将悬浮液泵至反应锅。 ２、合成反应 ①将浆化好的含1000Kg碳酸钡悬浮液（约4.3M3）在搅拌下泵到反应锅内，加水至6M3，开动反应锅搅拌器。 ②打开硫酸贮槽阀门，将硫酸放至中转槽。启动硫酸泵，将硫酸泵到高位槽；启动吸收塔引风机和反应锅循环泵，往反应锅中倒入25公斤盐酸（或一包氯化钡）（25㎏）, ③打开硫酸阀门，在搅拌下将硫酸慢慢加入反应锅中，当PH＝2-2.2时，停止投加硫酸（控制加酸时间在20-25分钟内完成），开循环泵，继续搅拌观察PH值有无变化，如PH值升高则补加硫酸，至PH值稳定在终点PH＝2后再搅拌30分钟。分别加入2Kg 柠檬酸和 1.2Kg三乙醇胺，继续搅拌5分钟。 ④在搅拌的情况下，将已溶解澄清的氢氧化钠溶液（1+5）缓慢加入反应锅内调PH值，当PH＝8-8.5时即为终点。 ⑤将反应好的硫酸钡悬浮液用泵送到袋式过滤器进行过滤，过滤后的悬浮液流到包核锅里。在过滤过程中，要注意观察过滤器的表压，当过滤器的表压达到或超过0.2Mpa时，要停止过滤，清洗滤袋内的杂
Y型过滤器 Y型过滤器是输送介质的管道系列不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。该过滤器具有结构先进，阻力小，排污方便等特点。适用介质可为水，油、气。可按用户要求制作滤网，其外型基本相同（Y型），内部件全部采用不锈钢，坚固耐用。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。该过滤器体形小、滤眼细、阻力小、效果高、安装检修方便、成本低、并 排污时间短，对一般小型号者，只需5-10分钟。 一般通水网为18-30目/cm2，通气网为40-100目/cm2，通油网为100-300目/cm2。 产品结构 主要技术参数 壳体材质黄铜碳钢不锈钢 公称通径15～500mm 滤框滤网材质不锈钢 密封件材质耐油石棉、丁腈橡胶、聚四氟乙烯 工作温度（℃）-30~380-80~425-80~450 公称压力（MPa） 1.6~10（150Lb~600Lb） 过滤精度（目/in）10~300
外形尺寸 分类说明 本过滤器有壳体、排污盖、滤芯、滤网等组成。网眼总面积是入口管首截面积的3-4倍。 用于管道清除输送介质：热水、冷水、蒸汽、压缩空气各种机械杂质，特别是锅炉房循环水泵前均需安此产品，为了清除系统中的机械杂质，使设备和管道免受堵塞和磨损，在额定流速下压损为0.05-0.1米水柱。用于各种用汽设备，如:蒸汽仪表、疏水阀,压缩空气和各类用汽设备前均需安装。在额定流速下压损为 0.05-0.2米水柱。 油过滤器该主品滤眼密度有多种。例如：64孔、200孔、300孔/Cm2。用于各种输油管道上一切设备。例如:油泵、油锅炉前均需安装，在额定流速下压损为0.05-0.1米水柱。 安装示例
活性炭过滤器操作手册 一、目的：建立纯化水制备岗位操作法，使操作工人正确操作该设备。 二、适用范围：适用于纯化水制备岗位。 三、责任者：纯化水制备岗位操作人。 四、活性炭过滤器操作规程 1. 原理：通过活性炭的物理化学吸附作用去除进水中的有机物， BOD、COD，也能去除色度和臭气等。特定设计结构，是强烈吸附与高效过滤相结合的装置，针对上、下游水质变化要求优选炭型，保证水质，可变化进出水口，可使用蒸汽灭菌，操作简单，活性炭过滤器壳体材料选用不锈钢内涂防腐层型。严格控制产水Cl2<0.1mg/L。 2. 操作流程： ①运行→反洗→静止→正洗→运行 ②高温消毒 3.操作原理 1)运行：打开上进水阀和出水阀；原水从上部进入活性炭过滤 层后由底部导出至下级设备。系统第一次开机时，务必将排 气阀打开让过滤器内空气排出。 2)反洗：打开下进水阀和上排水阀；水从底部进入活性炭过滤 层后由上部排出，冲洗过滤层所沉积的污泥物并排出过滤器
外。反洗时启动两台原水泵，用大流量进行冲洗，时间10— 15分钟。 3)静止: 阀门全关，让石英砂自然下沉，使砂层排列平整。时间 3分钟。 4)正洗: 打开上进水阀和下排水阀；水从上部进入活性炭过滤层 后由底部排出，冲洗过滤层所沉积的污泥物并排出过滤器外。 时间5—10分钟。 5)消毒：关闭上下进水阀，打开蒸汽进气阀和蒸汽排气阀，通 入高温蒸汽进行灭菌，时间30分钟。 五、注意事项 1)严禁未经培训人员上岗操作。 2)做好纯化水岗位清洁卫生。纯化水生产线各部件的外表面至 少每周擦抹一次。 3)系统开启前请检查压缩空气供应是否供应正常，压缩空气经 减压后调整为5bar左右；同时检查管道上手动阀是否处于正 确位置。 4)活性炭滤材一般每年更换一次，更换时同时检查过滤器内上、 下层集散水器有无破损； 5)每周检测一次过滤器出水Cl2值，若Cl2>0.1mg/L，清洗或更 换活性炭； 6)如系统需停运3天以上，应打开过滤器下排阀至过滤器和管 道内的水排尽，同时关闭上进水阀、上排水阀、下进水阀、 下排水阀。 7)附表1 活性炭过滤器故障与排除
冷凝冷却器 一、产品简介：冷凝冷却器是一种高效换热设备，主要用于把二次 蒸汽冷凝冷却下来进行回收。可分为立式或卧式，设备结构简 单，操作简便，占地面积小。 二、结构特征 其结构是由冷凝及冷却组成一体，内部结构可分单返程及多返程。壳程通入冷却水、管程走二次蒸汽，逆向进行汽液交换，达到换热效果。它是由封头、筒体、管及管板等组成。整体是由管道、阀门、仪表连接为一体。 三、技术参数
板式换热器 板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。各种板片之间形成薄矩形通道，通过半片进行热量交换。板式换热器是液—液、液—汽进行热交换的理想设备。它具有换热效率高、热损失小、结构紧凑轻巧、占地面积小、安装清洗方便、应用广泛、使用寿命长等特点。在相同压力损失情况下，其传热系数比列管式换热器高3-5倍，占地面积为管式换热器的三分之一，热回收率可高达90%以上。 1简介 板式换热器高清图 板式换热器（Plate Type Heat Exchanger），本成套设备由板式换热器、平衡槽、离心式卫生泵、热水装置（包括蒸汽管路、热水喷入器）、支架以及仪表箱等组成。用于牛奶或其它热敏感性液体之杀菌冷却。欲处理的物料先进入平衡槽，经离心式卫生泵送入换热器、经过预热、杀菌、保温、冷却各段，凡未达到杀菌温度的物料，由仪表控制气动回流阀换向、再回到平衡槽重新处理。物料杀菌温度由仪表控制箱进行自动控制和连续记录，以便对杀菌过程进行监视和检查。此设备适用于对牛奶预杀菌、巴式杀菌。 板式换热器 板式换热器的型式主要有框架式（可拆卸式）和钎焊式两大类，板片形式主要有人字形波纹板、水平平直波纹板和瘤形板片三种。 2基本结构
活性炭过滤器使用说明书 上海山青水秀环境工程有限公司 二零零五年二月
上海山青水秀环境工程有限公司 目录 1．概述 2．活性炭过滤器的作用 3．活性炭过滤器的结构 4．活性炭过滤器的工作参数 5．活性炭过滤器的安装 6．活性炭过滤器的操作步骤 7．日常管理及注意事项 8．常见问题及处理方法 1
上海山青水秀环境工程有限公司 1．概述 活性炭过滤器是工业水处理过程中主要的预处理设备。 工业水处理的原水通常使用城市自来水，其中含有一定数量的细小颗粒、悬浮物等残留杂质。这些杂质的存在会对水处理的主要设备如电渗析器、反渗透器、离子交换设备等产生危害。 2．活性炭过滤器的作用 当原水通过活性炭过滤器时，由于活性炭过滤器中的过滤介质（石英砂、活性炭等）的接触絮凝作用、吸附和截留作用使得原水中的杂质被吸附、截留。通过活性炭过滤器的过滤，可进一步降低原水的浊度、余氯等。 3．活性炭过滤器的结构 3.1活性炭过滤器的分类 2
上海山青水秀环境工程有限公司 活性炭过滤器直径可从Ф300mm—Ф3000mm，依据直径大小可分为大型过滤器和小型过滤器。一般直径小于1000mm的称为小型过滤器，直径大于1000mm的称为大型过滤器。其产水能力约为：0.5—80吨/时。 3.2活性炭过滤器的结构 3.2.1壳体 活性炭过滤器的壳体有钢衬胶，或不锈钢，或玻璃钢或塑料等。 3.2.2滤料 根据原水的不同和使用范围的不同，活性炭过滤器的滤料有石英砂、石英石、活性炭等。 3.2.3布（集）水系统 有多孔板（管）、滤水帽等。 3.2.4操作系统 有管道、阀门、流量计及压力表等。 4．活性炭过滤器的工作参数 4.1滤料 3
水介质反冲洗过滤器使用说明书 型号:ZBG3-3-40/630 北京中矿兴宝环保科技有限公司
使用说明书 1简介 本产品适用于公称压力≤4.0MPa的水及液压油为介质的管路中，用于滤除介质中的固体颗粒状污染物，以保护其它运动件不受磨损或减轻磨损，以及细小孔元件减缓堵塞或不被堵塞，从而保证其系统正常工作而减少维修次数。 本产品具有反冲洗功能，利用系统自身压力和介质源，通过换向阀使介质反向流动，冲洗滤芯进液表面的污染物，可延长滤芯使用寿命，减少更换次数，降低劳动强度，降低使用成本。 本产品设有旁通阀，当操作者长时间没有进行反冲洗而引起滤芯堵塞，供水不足时，旁通阀会自动打开，保证系统在短时间内仍能正常工作。 2技术参数 公称压力：4.0MPa 公称流量：630L/min 公称通径：80mm 过滤精度：25、40、60、80、100、130、160、180、200……μm 3安装 将本产品进、出液口分别接到系统泵右边出液管路中即可（安装尺寸见附图）。4使用 4.1 正常使用（即过滤） 本产品设有四个阀门，件号分别为：4（过滤进液阀）；5（反冲洗进液阀）；1（过滤出液阀）；6（反冲洗出液阀）。详见附图。 过滤时4号、1号阀开启，手柄与管路平行，5号、6号阀关闭，手柄与管路
压力表3显示进液压力，压力表2显示出液压力，两表之差表示进、出液压差，当压差＜0.35MPa时，为正常工作状态。 4.2 反冲洗 当进、出液压差≥0.35MPa时，说明滤芯已堵塞严重，需对滤芯进行冲洗，步骤如下： 1)打开阀门6、5； 2)关闭阀门4、1； 建议：每班工作完毕停机之前应进行反冲洗，冲洗至清洁液体从反冲洗出口流出，反冲洗完毕将阀门手柄调至过滤位置，观察表2、表3之差是否＜0.35MPa，若在范围内则可继续工作，此时再关机为好。 当反冲洗完毕恢复正常工作状态后，进出液压差仍≥0.35MPa时，应更换滤芯，步骤如下： 1）关闭系统总阀门，使产品处于停止工作状态； 2）关闭进、出液阀门4、1； 3）打开排污阀6，排污卸压； 4）松开法兰螺栓，拆去法兰盖，取出滤芯； 5）换上原厂生产的同型号滤芯，装好法兰盖，关闭排污阀6，打开进、出液阀门4、1，打开总阀门。
