袋式过滤器的选型流量是过滤器的一个重要的参数，怎么根据流量来选型呢？一般来说，为了可以互换，我们尽量选用标准尺寸的滤袋。
滤袋选用可以根据厂商提供的滤袋流量曲线初选出合适的滤袋数量。
在流量不是很大的情况下，尽量选用一个滤袋；尽量选用尺寸较小的过滤器，这样维护将比较方便。
在流量较大时才考虑选用双袋、三袋或更多滤袋。
在操作压力(或者设计压力)较高的情况下，不宜采用滤袋过多。
因为过多的滤袋将选用直径较大的过滤器，其法兰及螺栓将较大，更换滤袋将不方便。
选用并联的两个单袋或三袋过滤器将是个不错的选择，即解决操作维护问题，又可以互做备用。
不过这样做会使初期投资增多。
如果在综合考虑后，还是需要使用多袋(四袋以上)的过滤器，且压力较高的情况下，要采取必要的措施已方便维护。
可用的措施如法兰采用非标设计增加螺栓数量，减小螺栓尺寸；必要时还需在过滤器上增设吊杆或者在过滤器上方设置起吊设备(如手动葫芦)。
袋式过滤器和其它形式的过滤器一样，过滤面积的确定是选用的关键。
过滤面积选大了，不仅不经济，而且有时也会给操作带来不便；过滤面积选小了，将会给操作带来不便，严重时会导致过滤器不能使用。
选择一个合适的过滤面积显得尤为重要。
过滤面积是由介质流量、允许压降、操作压力、介质粘度、滤袋特性来确定的。
根据介质流量、操作压力及已选定精度和尺寸的滤袋在水中测试的正常流量(每个厂家都会提供，一般为表格，也有用图表的)来初步确定滤袋数量。
再根据每个滤袋的实际流量、介质粘度及厂商提供的粘度-流量曲线或者粘度系数来判断是否超出了允许压降范围。
如果计算出来的压降没有超出允许压降表示滤袋可用；如果超过了允许压降就需要增加滤袋数量。
再根据增加后的滤袋进行压降核算，直到压降合适。
值得注意的是在介质粘度较大的情况下，或者说和水的粘度相差较远时，才需要考虑。
其中要特别注意滤袋的压降并非过滤器的压降。
在进行核算时，需要将过滤器的允许压降减去过滤器除滤袋以外产生的压降(如过滤器进出口的压降)。
袋式过滤系统操作手册袋式过滤原理图上海鑫滤环保设备有限公司一、产品简介袋式过滤系统原理袋式过滤器是一种新型的过滤系统，滤机内部由金属内网支撑着滤袋，强磁棒组成。
液体由入口流进，经磁棒吸附，滤袋过滤后流出，杂质则被拦截在滤袋及磁棒中，如下图所示。
滤袋和磁棒可更换或清洗后继续使用。
二、安装准备警告：开盖后，下落的盖子会伤手。
1、首先，请确认安装袋式过滤系统所需的配件是否已经准备齐全：①袋式过滤器主体②O型密封圈③支撑网④滤袋和磁棒⑤压力表（选配）；2、检查O型密封圈和滤机上的O型槽，若O型密封圈变形，出现划痕或破裂，或O型密封圈接合部位有问题，请更换新的配件。

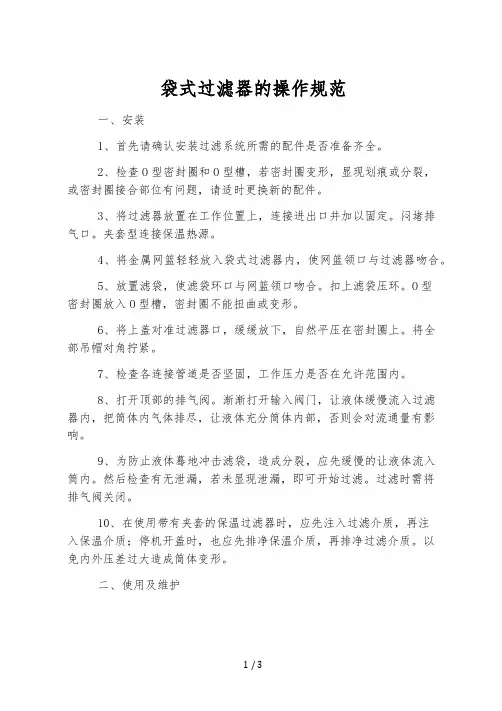

安装安装时，请按以下步骤作业：1.将袋式过滤器安置在需过滤的工位上，连接进出口法兰或管牙后，加以固定；闷堵排气口，或配置排气阀。
夹套型连接保温热源。
2.将金属内网轻轻放入袋式过滤器中，使内网领口与袋式过滤器口吻合。
3.放置滤袋，使滤袋环口和金属内网领口吻合，然后将带有磁棒的压板放入设备内将滤袋压紧即可。
4.将O型密封圈放入O型槽，O型密封圈不能扭曲或变形，多袋滤机扣上滤袋压环。
5.一手握住上盖把手，一手抓住上盖的另一端（多袋滤机转动顶端手轮），将上盖对准袋式过滤器口，缓缓放下，自然平压于O型密封圈及滤袋环口上。
6.上盖对准后，同时拧紧对角的两个吊帽，将所有吊帽一一拧紧(用短棍插入吊环内绞紧)。
7.关闭安装在袋式过滤器顶部的排气阀。
8.请检查各连接管道是否牢固；工作压力是否在允许范围内。
9.打开输出阀门。
打开热源进入阀，缓慢升温，使滤机温度升到指定温度。
10.慢慢地打开输入阀门，让液体缓缓流入并充满滤机，防止液体突然冲击滤袋，造成破裂，然后观察有无泄漏。
若未出现泄漏，即可开始过滤。
二、日常使用及维护一、日常使用工作中的过滤系统需经常检查进出口的压力差，当压力差达到0.05~0.1MPa时，应及时更换滤袋，以免压差过大使滤袋破裂和支撑网损坏。
二、正确打开过滤后的滤机上盖：警告：不要在袋式过滤器内有压力的情况下开盖，否则剩留液体可能喷出，并造成液体流失和人员伤害。
水处理系列设备（袋式过滤器）安装使用说明书袋式过滤器一、产品简介袋式过滤器采用了欧美公司产品标准组织生产、选配了国外进口材料、加工工艺和标准的滤袋，将出色的过滤性能、高度可靠性与操作便捷性完美统一。
二、适用范围广泛适用于石油、化工、食品饮料、微电子、水处理及膜工业、制药及金属加工等领域水质的深度处理。
三、产品特点1.采用独特的过滤设计技术，密封效果极佳，杜绝测漏。
2.合理配置的密封圈环节，无论是单袋还是多袋式过滤器，都能确保系统密封之可靠性。
独特的密封设计既可采用普通型的钢圈缝制滤袋，也可采用全焊缝的热熔滤袋，能确保最大限度的无溢漏现象。
3.单位过滤面积的处理流量较大，过滤阻力较小，过滤效率高。
4.用途广泛，可用于粗滤、中滤或精滤；在达到同样过滤效果的情况下比较起板框精滤机、滤芯式过滤器、原水预过滤机和精滤机等投资更低、寿命更长、过滤成本更低。
四、技术参数1.最大流量：1—4000m3/h2.过滤面积：0.1—0.5m23.过滤精度：0.1—2000μm五、工作原理袋式过滤器可分为三部分：过滤容器、支撑滤蓝和滤袋。
滤袋由支撑滤蓝承托，要过滤的液体从滤袋顶端流入，这样液体可均匀分布在整个滤袋的过滤表面，令整个层面中的流体分布恒定一致，没有紊流的负面影响，过滤效果好。
液体从滤袋内表面流向外表面，滤除的颗粒杂质被截留在滤袋内，确保更换滤袋时不致污染下游液体。
以高强度不锈钢丝网支撑的支撑滤蓝，令过滤系统中的过滤表面积大大提高，提供了一个大而畅通的过滤表面。
六、规格型号1. 单袋式过滤器2. 多袋式过滤器七、安装注意事项1. 设备应采用旁通式安装，以便设备在不停机状态下检修与维护。
2. 设备进水口、出水口、排污口均应加装阀门。
3. 设备之间净距离不小于1500mm ；设备与墙体净距离不小于1000mm ；设备型号 进出口 （mm ） 滤袋数量（个）设计压力 （MPa ） 最大流量 （m 3/h ） 过滤面积 （m 2） 过滤精度 （μm ） 材质 HJ DN25 1 1.6 12 0.1 1-100 Q235 HJ DN50 1 1.6 20 0.2 1-100 Q235 HJDN5011.6400.51-100Q235型号 进出口 （mm ） 滤袋数量（个）设计压力 （MPa ） 最大流量 （m 3/h ） 过滤面积 （m 2） 过滤精度 （μm ） 材质 HJ DN125 2 1.6 80 1.0 1-100 Q235 HJ DN125 3 1.6 120 1.5 1-100 Q235 HJ DN150 4 1.6 160 2.0 1-100 Q235 HJ DN200 5 1.6 200 2.5 1-100 Q235 HJ DN200 6 1.6 240 3.0 1-100 Q235 HJ DN250 7 1.6 280 3.5 1-100 Q235 HJ DN250 8 1.6 320 4.0 1-100 Q235 HJ DN250 9 1.6 360 4.5 1-100 Q235 HJ DN250 10 1.6 400 5.0 1-100 Q235 HJ DN250 11 1.6 440 5.5 1-100 Q235 HJ DN300 12 1.6 480 6.0 1-100 Q235 HJDN300131.65206.51-100Q235与四周应留出不小于500mm的维修空间。

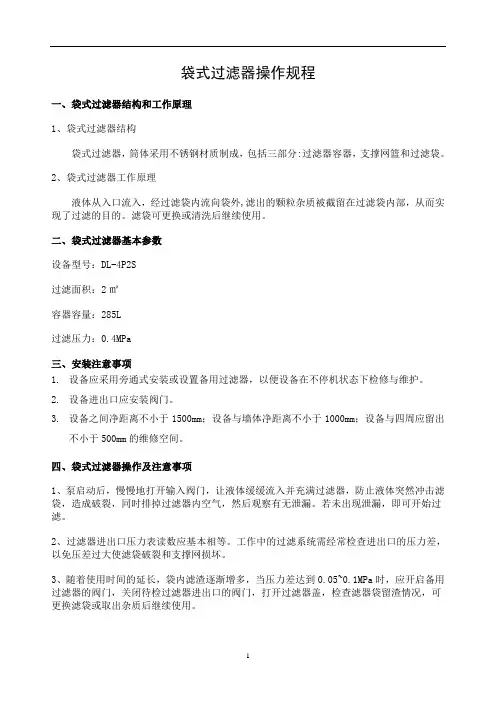

袋式过滤器操作规程一、袋式过滤器结构和工作原理1、袋式过滤器结构袋式过滤器，筒体采用不锈钢材质制成，包括三部分:过滤器容器，支撑网篮和过滤袋。
2、袋式过滤器工作原理液体从入口流入，经过滤袋内流向袋外,滤出的颗粒杂质被截留在过滤袋内部，从而实现了过滤的目的。
滤袋可更换或清洗后继续使用。
二、袋式过滤器基本参数设备型号：DL-4P2S过滤面积：2㎡容器容量：285L过滤压力：0.4MPa三、安装注意事项1.设备应采用旁通式安装或设置备用过滤器，以便设备在不停机状态下检修与维护。
2.设备进出口应安装阀门。
3.设备之间净距离不小于1500mm；设备与墙体净距离不小于1000mm；设备与四周应留出不小于500mm的维修空间。
四、袋式过滤器操作及注意事项1、泵启动后，慢慢地打开输入阀门，让液体缓缓流入并充满过滤器，防止液体突然冲击滤袋，造成破裂，同时排掉过滤器内空气，然后观察有无泄漏。
若未出现泄漏，即可开始过滤。
2、过滤器进出口压力表读数应基本相等。
工作中的过滤系统需经常检查进出口的压力差，以免压差过大使滤袋破裂和支撑网损坏。
3、随着使用时间的延长，袋内滤渣逐渐增多，当压力差达到0.05~0.1MPa时，应开启备用过滤器的阀门，关闭待检过滤器进出口的阀门，打开过滤器盖，检查滤器袋留渣情况，可更换滤袋或取出杂质后继续使用。
4、过滤器压力一般调在0.3-0.4MPa比较合适，可通过回流管路或泵上回流阀来调节，过滤压力过高会损坏滤袋以及保护网，需格外注意。
五、袋式过滤器的维护1、经常检查各连接管子道是否牢固，是否有泄漏和损坏。
2、不要在袋式过滤机内有压力的情况下开盖，否则剩留液体可能喷出，并造成液体流失和人员伤害。
3、检查过滤器进出口阀门是否关闭严密，检查压力表，确定内部压力为0，此时袋式过滤器应已与管道系统分开。
打开排空阀，待袋式过滤机中的剩留液体经排空阀流尽再做开盖工作。
4、正确打开过滤器的滤机上盖，拧开上盖吊帽，提起上盖，转过一定角度。

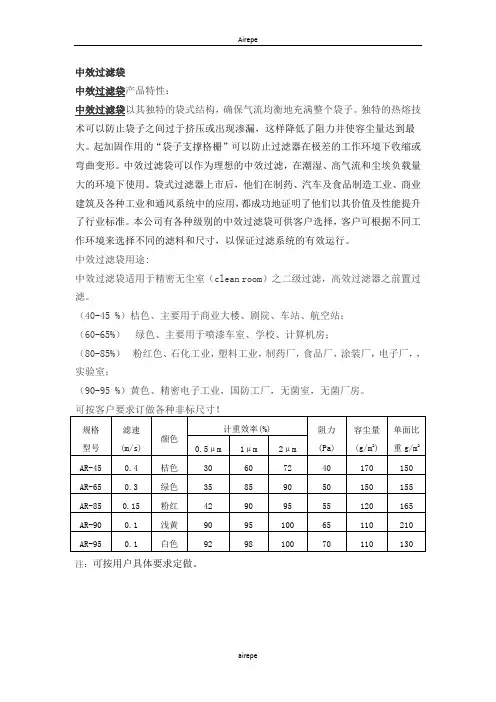

中效过滤袋中效过滤袋产品特性：中效过滤袋以其独特的袋式结构，确保气流均衡地充满整个袋子。
独特的热熔技术可以防止袋子之间过于挤压或出现渗漏，这样降低了阻力并使容尘量达到最大。
起加固作用的“袋子支撑格栅”可以防止过滤器在极差的工作环境下收缩或弯曲变形。
中效过滤袋可以作为理想的中效过滤，在潮湿、高气流和尘埃负载量大的环境下使用。
袋式过滤器上市后，他们在制药、汽车及食品制造工业、商业建筑及各种工业和通风系统中的应用，都成功地证明了他们以其价值及性能提升了行业标准。
本公司有各种级别的中效过滤袋可供客户选择，客户可根据不同工作环境来选择不同的滤料和尺寸，以保证过滤系统的有效运行。
中效过滤袋用途:中效过滤袋适用于精密无尘室（clean room）之二级过滤，高效过滤器之前置过滤。
（40-45 %）桔色、主要用于商业大楼、剧院、车站、航空站；（60-65%）绿色、主要用于喷漆车室、学校、计算机房；（80-85%）粉红色、石化工业，塑料工业，制药厂，食品厂，涂装厂，电子厂，，实验室；（90-95 %）黄色、精密电子工业，国防工厂，无菌室，无菌厂房。
注：可按用户具体要求定做。
F8中效过滤袋用途：F8中效过滤袋适用于空调通风系统细尘过滤。
F8中效过滤袋产品特性：F8中效过滤袋选用高性能静电滤料制成。
每个F8中效过滤袋滤袋边采用超声波方式加以熔合，具有良好气密性及结合强度，不至由于风压高时产生漏气或者破裂而影响过滤效率，每个F8中效过滤袋滤袋均有六道不织布隔片以超声波接合平均分布于袋宽中，此隔片除具有均风作用外，其最主要功能是控制滤袋承受风压时不至于过度膨胀相互遮蔽，而降低有效过滤面积与效果。
无旧式玻纤断裂的危险及对人体造成的不适，无导致微生物滋生的条件，而且有较长的使用寿命，最高使用温度可达80℃.注：可按用户具体要求定做。
F7中效过滤袋设计特点：外框：以镀锌框、铝框为结构外框。
内框压条：每个F7中效过滤袋滤袋以一金属条固定，增加滤网强度，并防止滤袋于高风速时，因风切之磨擦力而破裂。

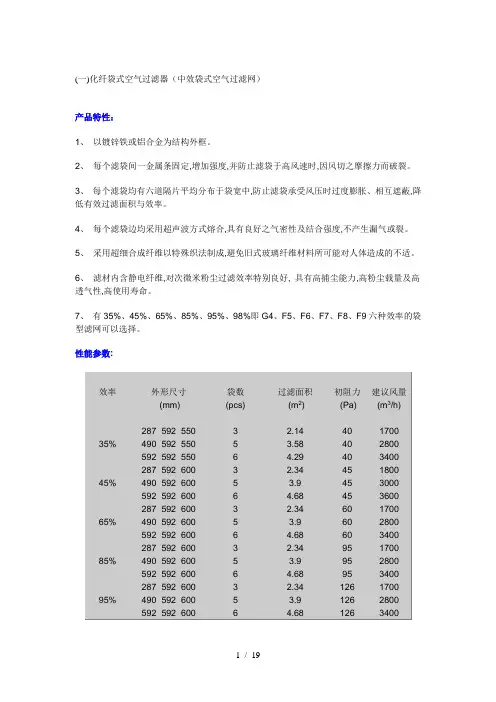

(一)化纤袋式空气过滤器（中效袋式空气过滤网）产品特性：1、以镀锌铁或铝合金为结构外框。
2、每个滤袋间一金属条固定,增加强度,并防止滤袋于高风速时,因风切之摩擦力而破裂。
3、每个滤袋均有六道隔片平均分布于袋宽中,防止滤袋承受风压时过度膨胀、相互遮蔽,降低有效过滤面积与效率。
4、每个滤袋边均采用超声波方式熔合,具有良好之气密性及结合强度,不产生漏气或裂。
5、采用超细合成纤维以特殊织法制成,避免旧式玻璃纤维材料所可能对人体造成的不适。
6、滤材内含静电纤维,对次微米粉尘过滤效率特别良好, 具有高捕尘能力,高粉尘载量及高透气性,高使用寿命。
7、有35%、45%、65%、85%、95%、98%即G4、F5、F6、F7、F8、F9六种效率的袋型滤网可以选择。
性能参数:效率外形尺寸(mm) 袋数(pcs)过滤面积(m2)初阻力(Pa)建议风量(m3/h)35% 287×592×550 3 2.14 40 1700 490×592×550 5 3.58 40 2800 592×592×550 6 4.29 40 340045% 287×592×600 3 2.34 45 1800 490×592×600 5 3.9 45 3000 592×592×600 6 4.68 45 360065% 287×592×600 3 2.34 60 1700 490×592×600 5 3.9 60 2800 592×592×600 6 4.68 60 340085% 287×592×600 3 2.34 95 1700 490×592×600 5 3.9 95 2800 592×592×600 6 4.68 95 340095% 287×592×600 3 2.34 126 1700 490×592×600 5 3.9 126 2800 592×592×600 6 4.68 126 3400注：接受客户非标定做,欢迎来电咨询！上海台旭净化设备有限公司联系人:周立波先生（工程师）电话: 传真:E-mail:Q Q:85344587地址:上海市松江区泗陈公路518弄10幢(二)中效玻纤袋式空气过滤网（玻纤袋式空气过滤器）简介玻纤袋式空气过滤器发达国家多年的调查研究和经验表明,玻璃纤维袋式过滤器是用户最经济有效的选择。

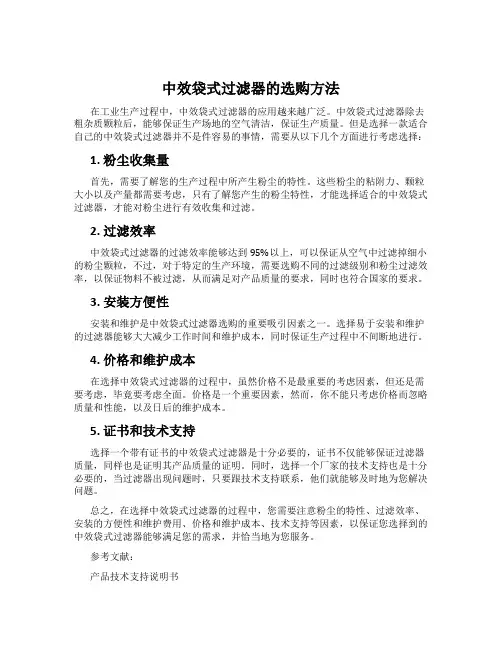

中效袋式过滤器的选购方法在工业生产过程中，中效袋式过滤器的应用越来越广泛。
中效袋式过滤器除去粗杂质颗粒后，能够保证生产场地的空气清洁，保证生产质量。
但是选择一款适合自己的中效袋式过滤器并不是件容易的事情，需要从以下几个方面进行考虑选择：1. 粉尘收集量首先，需要了解您的生产过程中所产生粉尘的特性。
这些粉尘的粘附力、颗粒大小以及产量都需要考虑，只有了解您产生的粉尘特性，才能选择适合的中效袋式过滤器，才能对粉尘进行有效收集和过滤。
2. 过滤效率中效袋式过滤器的过滤效率能够达到95%以上，可以保证从空气中过滤掉细小的粉尘颗粒，不过，对于特定的生产环境，需要选购不同的过滤级别和粉尘过滤效率，以保证物料不被过滤，从而满足对产品质量的要求，同时也符合国家的要求。
3. 安装方便性安装和维护是中效袋式过滤器选购的重要吸引因素之一。
选择易于安装和维护的过滤器能够大大减少工作时间和维护成本，同时保证生产过程中不间断地进行。
4. 价格和维护成本在选择中效袋式过滤器的过程中，虽然价格不是最重要的考虑因素，但还是需要考虑，毕竟要考虑全面。
价格是一个重要因素，然而，你不能只考虑价格而忽略质量和性能，以及日后的维护成本。
5. 证书和技术支持选择一个带有证书的中效袋式过滤器是十分必要的，证书不仅能够保证过滤器质量，同样也是证明其产品质量的证明。
同时，选择一个厂家的技术支持也是十分必要的，当过滤器出现问题时，只要跟技术支持联系，他们就能够及时地为您解决问题。
总之，在选择中效袋式过滤器的过程中，您需要注意粉尘的特性、过滤效率、安装的方便性和维护费用、价格和维护成本、技术支持等因素，以保证您选择到的中效袋式过滤器能够满足您的需求，并恰当地为您服务。
参考文献：产品技术支持说明书。
