材料介电常数的测试和分析

材料的电学性能与测试方法引言：材料的电学性能是指材料在电场或电流作用下的响应和性质。

了解材料的电学性能对于材料的研究和应用具有重要意义。

本文将介绍几种常用的测试材料电学性能的方法。

一、电导率测试方法电导率是衡量材料导电性能的重要指标，其测试方法如下：1. 电导率测量仪器：使用四探针测试仪或电导率仪进行测量。

2. 测量步骤：将待测试材料切割成适当的样品尺寸，保持样品的几何形状和尺寸稳定。

然后将四个电极按照规定的间距连接到材料上，并确保电极与材料之间的良好接触。

最后，通过测试仪器施加电流并测量电压，根据欧姆定律计算得出材料的电导率。

二、介电常数测试方法介电常数是材料在电场中对电场强度的响应能力，测试方法如下：1. 介电常数测量仪器：使用恒流恒压法或绝缘材料测试仪进行测量。

2. 测量步骤：将待测试材料加工成平板状或柱形状样品，保证样品的几何形状和尺寸稳定。

然后将测试仪器中的电极引线与样品连接，确保电极与材料的良好接触。

接下来，在测试仪器中施加电流和电压，测量得到材料的介电常数。

三、热释电测试方法热释电是指材料在电场作用下产生的热能释放，其测试方法如下：1. 热释电测量仪器：使用热释电测试仪进行测量。

2. 测量步骤：将待测试材料切割成适当的样品尺寸，保持样品的几何形状和尺寸稳定。

然后将样品放置在测试仪器中，施加电场。

测试仪器会测量样品在电场下产生的温升，根据温升和已知的电场强度计算得出材料的热释电性能。

四、电阻温度系数测试方法电阻温度系数是指材料电阻随温度变化的程度，其测试方法如下：1. 电阻温度系数测量仪器：使用四探针测试仪或电阻测量仪进行测量。

2. 测量步骤：将待测试材料切割成细丝或片状样品，保持样品的几何形状和尺寸稳定。

然后将四个电极按照规定的间距连接到样品上，并确保电极与材料之间的良好接触。

接下来，在测试仪器中施加电流并测量电阻，随后在不同温度下重复测量电阻值。

最后，根据电阻值和温度变化计算得出材料的电阻温度系数。

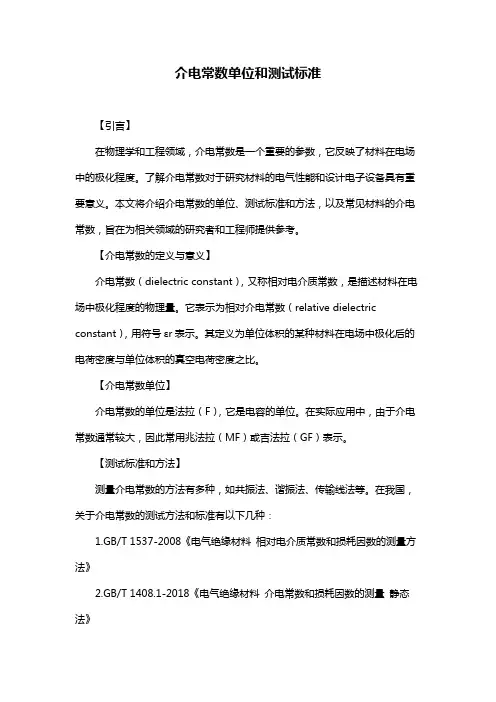

介电常数单位和测试标准【引言】在物理学和工程领域，介电常数是一个重要的参数，它反映了材料在电场中的极化程度。

了解介电常数对于研究材料的电气性能和设计电子设备具有重要意义。

本文将介绍介电常数的单位、测试标准和方法，以及常见材料的介电常数，旨在为相关领域的研究者和工程师提供参考。

【介电常数的定义与意义】介电常数（dielectric constant），又称相对电介质常数，是描述材料在电场中极化程度的物理量。

它表示为相对介电常数（relative dielectric constant），用符号εr表示。

其定义为单位体积的某种材料在电场中极化后的电荷密度与单位体积的真空电荷密度之比。

【介电常数单位】介电常数的单位是法拉（F），它是电容的单位。

在实际应用中，由于介电常数通常较大，因此常用兆法拉（MF）或吉法拉（GF）表示。

【测试标准和方法】测量介电常数的方法有多种，如共振法、谐振法、传输线法等。

在我国，关于介电常数的测试方法和标准有以下几种：1.GB/T 1537-2008《电气绝缘材料相对电介质常数和损耗因数的测量方法》2.GB/T 1408.1-2018《电气绝缘材料介电常数和损耗因数的测量静态法》【常见材料的介电常数】不同材料的介电常数有很大差别，以下列举了一些常见材料的介电常数：1.空气：εr ≈ 12.水的相对介电常数：εr ≈ 803.玻璃：εr ≈ 3-104.塑料：εr ≈ 2-155.陶瓷：εr ≈ 10-506.金属：εr ≈ 1（金属一般不极化）【测量介电常数的仪器和设备】测量介电常数常用的仪器和设备有：1.阻抗分析仪2.网络分析仪3.谐振腔测量仪4.传输线测量系统【影响介电常数测量的因素】1.测量频率：频率对介电常数的测量结果有影响，通常在高频段，介电常数会发生变化。

2.温度：温度对介电常数也有影响，通常随着温度的升高，介电常数会减小。

3.测量设备的精度：测量设备的精度直接影响到测量结果的准确性。

材料的介电常数介电常数是材料的一项重要物理性质，它描述了材料在电场中的响应能力。

在介电常数的研究中，我们可以从材料的基本特性、测量方法、影响因素和应用等方面进行探讨。

首先，介电常数是材料在电场中的相对响应能力的量度。

在外加电场的作用下，材料中的原子或分子会产生极化现象，使得材料内部出现正负电荷的分离，从而产生电偶极矩。

介电常数就是描述了材料对外加电场的响应程度，它是材料相对真空中电场强度的比值。

介电常数越大，说明材料对电场的响应能力越强，极化程度也越高。

其次，介电常数的测量方法主要有静态法和动态法两种。

静态法是通过在恒定电场下测量材料的极化电荷或极化电容来确定介电常数。

而动态法则是通过在不同频率下测量材料的介电损耗和介电常数来得到材料的频率相关的介电特性。

这两种方法各有优劣，可以根据具体的实验需求来选择合适的测量方法。

影响介电常数的因素有很多，其中包括材料的晶体结构、化学成分、晶界和缺陷等。

晶体结构是影响介电常数的重要因素之一，不同的晶体结构对电场的响应能力有着不同的影响。

化学成分也会对介电常数产生影响，不同的化学成分会导致材料内部极化行为的不同。

此外，晶界和缺陷也会对介电常数产生影响，它们会影响材料内部的电荷分布和移动，从而影响材料的介电特性。

介电常数在材料科学和工程中有着广泛的应用。

在电子器件中，介电常数是评价绝缘材料性能的重要参数，它直接影响着电子器件的性能和稳定性。

在电力系统中，介电常数也是评价绝缘材料和绝缘结构性能的重要指标，它关系着电力设备的安全和可靠运行。

此外，在微波器件、光学器件和电容器等领域，介电常数也扮演着重要的角色。

总之，介电常数是描述材料在电场中响应能力的重要物理性质，它对材料的性能和应用有着重要的影响。

在介电常数的研究中，我们可以从材料的基本特性、测量方法、影响因素和应用等方面进行深入探讨，以期更好地理解和利用这一重要物理性质。

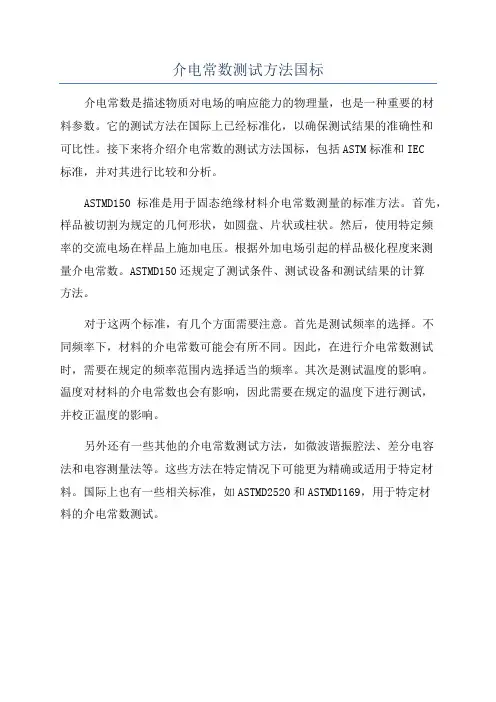

介电常数测试方法国标
介电常数是描述物质对电场的响应能力的物理量，也是一种重要的材
料参数。

它的测试方法在国际上已经标准化，以确保测试结果的准确性和
可比性。

接下来将介绍介电常数的测试方法国标，包括ASTM标准和IEC
标准，并对其进行比较和分析。

ASTMD150标准是用于固态绝缘材料介电常数测量的标准方法。

首先，样品被切割为规定的几何形状，如圆盘、片状或柱状。

然后，使用特定频
率的交流电场在样品上施加电压。

根据外加电场引起的样品极化程度来测
量介电常数。

ASTMD150还规定了测试条件、测试设备和测试结果的计算
方法。

对于这两个标准，有几个方面需要注意。

首先是测试频率的选择。

不
同频率下，材料的介电常数可能会有所不同。

因此，在进行介电常数测试时，需要在规定的频率范围内选择适当的频率。

其次是测试温度的影响。

温度对材料的介电常数也会有影响，因此需要在规定的温度下进行测试，
并校正温度的影响。

另外还有一些其他的介电常数测试方法，如微波谐振腔法、差分电容
法和电容测量法等。

这些方法在特定情况下可能更为精确或适用于特定材料。

国际上也有一些相关标准，如ASTMD2520和ASTMD1169，用于特定材
料的介电常数测试。

材料的电学性能测试,实验报告实验报告：材料的电学性能测试一、引言材料的电学性能是决定其在不同应用中的关键因素。

本实验报告主要介绍几种基本的电学性能测试方法，包括电阻率测试、绝缘电阻测试和介电常数测试，并通过具体实验示例对这些方法进行详细阐述。

二、实验材料与方法1.电阻率测试电阻率是衡量材料导电性能的参数，可通过四探针法进行测量。

四探针法的基本原理是：当四个探针在材料上施加一定的电流时，通过测量两对探针之间的电压降，可以计算出材料的电阻率。

2.绝缘电阻测试绝缘电阻是衡量材料绝缘性能的重要参数，可采用直流电压源和电流表进行测量。

基本原理是：在材料两端施加一定的直流电压，然后测量流过材料的电流大小，通过计算可得材料的绝缘电阻值。

3.介电常数测试介电常数是衡量材料介电性能的参数，可采用LCR数字电桥进行测量。

LCR数字电桥具有测量精度高、读数稳定等优点。

基本原理是：在材料上施加一定频率的交流电压，测量通过材料的电流及相位差，通过计算可得材料的介电常数值。

三、实验结果与分析1.电阻率测试结果与分析在本次实验中，我们选取了铜、镍和铝三种材料进行电阻率测试。

实验结果表明，铜的电阻率最低，具有良好的导电性能；而铝和镍的电阻率较高，相对而言导电性能较弱。

2.绝缘电阻测试结果与分析在本次实验中，我们选取了聚乙烯、聚氯乙烯和橡胶三种材料进行绝缘电阻测试。

实验结果表明，橡胶的绝缘电阻最高，具有最好的绝缘性能；而聚乙烯和聚氯乙烯的绝缘电阻相对较低，相对而言绝缘性能较弱。

3.介电常数测试结果与分析在本次实验中，我们选取了聚酰亚胺、聚碳酸酯和聚酯三种材料进行介电常数测试。

实验结果表明，聚酰亚胺的介电常数最高，具有较好的介电性能；而聚酯的介电常数相对较低，相对而言介电性能较弱。

四、结论本次实验通过电阻率测试、绝缘电阻测试和介电常数测试三种方法对不同材料的电学性能进行了评估。

实验结果表明：在导电性能方面，铜具有最好的导电性能，而铝和镍相对较弱；在绝缘性能方面，橡胶具有最好的绝缘性能，而聚乙烯和聚氯乙烯相对较弱；在介电性能方面，聚酰亚胺具有较好的介电性能，而聚酯相对较弱。

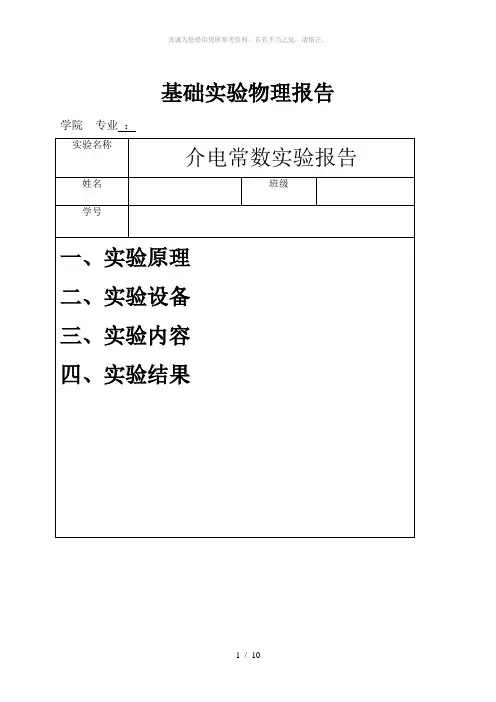

基础实验物理报告学院专业：一、实验原理介电常数是电介质的一个材料特征参数。

用两块平行放置的金属电极构成一个平行板电容器，其电容量为：DSC ε=D 为极板间距，S 为极板面积，ε即为介电常数。

材料不同ε也不同。

在真空中的介电常数为0ε，m F /1085.8120-⨯=ε。

考察一种电介质的介电常数，通常是看相对介电常数，即与真空介电常数相比的比值r ε。

如能测出平行板电容器在真空里的电容量C 1及充满介质时的电容量C 2，则介质的相对介电常数即为12r C C ε=然而C 1、C 2的值很小，此时电极的边界效应、测量用的引线等引起的分布电容已不可忽略，这些因素将会引起很大的误差，该误差属系统误差。

本实验用电桥法和频率法分别测出固体和液体的相对介电常数，并消除实验中的系统误差。

1． 用电桥法测量固体电介质相对介电常数将平行板电容器与数字式交流电桥相连接，测出空气中的电容C 1和放入固体电介质后的电容C 2。

1101C C C C 分边++= 222C C C C 分边串++=其中C 0是电极间以空气为介质、样品的面积为S 而计算出的电容量：DSC 00ε=C 边为样品面积以外电极间的电容量和边界电容之和，C 分为测量引线及测量系统等引起的分布电容之和，放入样品时，样品没有充满电极之间，样品面积比极板面积小，厚度也比极板的间距小，因此由样品面积内介质层和空气层组成串联电容而成C 串，根据电容串联公式有：实验中保证不变，则有201220220102f k f k C C -=-当电极在液体中时，相应的有：2122220102)(f k f k C C εr -=-由此可得液体电介质的相对介电常数：20120221221111f f f f εr --=此结果不再和分布电容有关，因此该实验方法同样消除了由分布电容引入的系统误差。

1、电桥法测固体介电常数采用比较法，通过电容电桥测量测微电极（平板电容）无固体电介质和有固体电介质时的电容量之差，来求的固体电介质的介电常数ε 如图给出了固体电介质的介电常数测量示意图l 是上下电极极间的距离，h 是待测固体样品的厚度，S 是待测样品的面积。

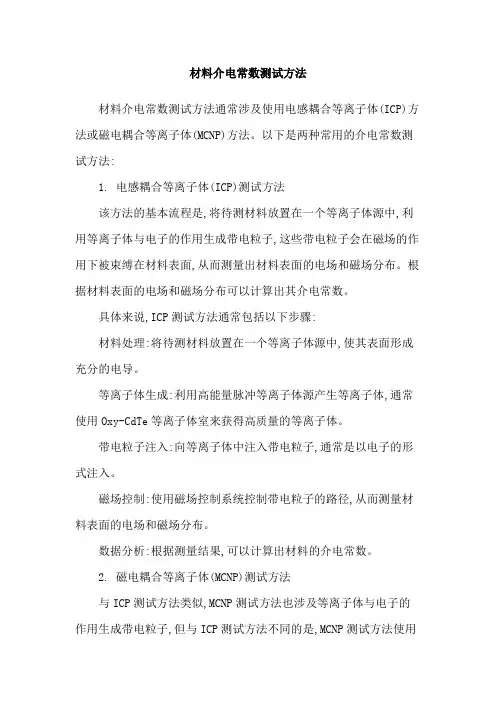

材料介电常数测试方法材料介电常数测试方法通常涉及使用电感耦合等离子体(ICP)方法或磁电耦合等离子体(MCNP)方法。

以下是两种常用的介电常数测试方法:1. 电感耦合等离子体(ICP)测试方法该方法的基本流程是,将待测材料放置在一个等离子体源中,利用等离子体与电子的作用生成带电粒子,这些带电粒子会在磁场的作用下被束缚在材料表面,从而测量出材料表面的电场和磁场分布。

根据材料表面的电场和磁场分布可以计算出其介电常数。

具体来说,ICP测试方法通常包括以下步骤:材料处理:将待测材料放置在一个等离子体源中,使其表面形成充分的电导。

等离子体生成:利用高能量脉冲等离子体源产生等离子体,通常使用Oxy-CdTe等离子体室来获得高质量的等离子体。

带电粒子注入:向等离子体中注入带电粒子,通常是以电子的形式注入。

磁场控制:使用磁场控制系统控制带电粒子的路径,从而测量材料表面的电场和磁场分布。

数据分析:根据测量结果,可以计算出材料的介电常数。

2. 磁电耦合等离子体(MCNP)测试方法与ICP测试方法类似,MCNP测试方法也涉及等离子体与电子的作用生成带电粒子,但与ICP测试方法不同的是,MCNP测试方法使用磁电耦合等离子体技术,利用磁场和电场的相互作用来测量材料表面的电学性质。

具体来说,MCNP测试方法通常包括以下步骤:材料处理:将待测材料放置在一个磁场源中,使其表面形成充分的电导。

等离子体生成:使用电子束等离子体源产生等离子体,并利用磁场控制系统控制等离子体中电子的束流方向,从而生成带电粒子。

磁场控制:在材料表面形成磁场,并使用控制系统控制带电粒子的路径。

数据分析:根据测量结果,可以计算出材料的介电常数。

两种测试方法可以互相补充,交替使用,以获得更准确和可靠的介电常数测量结果。

材料介电常数的测定一、目的意义介电特性是电介质材料极其重要的性质。

在实际应用中，电介质材料的介电系数和介电损耗是非常重要的参数。

例如，制造电容器的材料要求介电系数尽量大而介电损耗尽量小。

相反地，制造仪表绝缘机构和其他绝缘器件的材料则要求介电系数和介电损耗都尽量小。

而在某些特殊情况下，则要求材料的介质损耗较大。

所以，研究材料的介电性质具有重要的实际意义。

本实验的目的：①探讨介质极化与介电系数、介电损耗的关系； ②了解高频Q 表的工作原理;③掌握室温下用高频Q 表测定材料的介电系数和介电损耗角正切值。

二、基本原理2。

1材料的介电系数按照物质电结构的观点，任何物质都是由不同性的电荷构成，而在电介质中存在原子、分子和离子等。

当固体电介质置于电场中后,固有偶极子和感应偶极子会沿电场方向排列,结果使电介质表面产生等量异号的电荷，即整个介质显示出一定的极性,这个过程称为极化。

极化过程可分为位移极化、转向极化、空间电荷极化以及热离子极化.对于不同的材料、温度和频率，各种极化过程的影响不同。

（1）材料的相对介电系数ε 介电系数是电介质的一个重要性能指标。

在绝缘技术中，特别是选择绝缘材料或介质贮能材料时，都需要考虑电介质的介电系数。

此外,由于介电系数取决于极化，而极化又取决于电介质的分子结构和分子运动的形式.所以，通过介电常数随电场强度、频率和温度变化规律的研究还可以推断绝缘材料的分子结构。

介电系数的一般定义为:电容器两极板间充满均匀绝缘介质后的电容，与不存在介质时(即真空)的电容相比所增加的倍数。

其数学表达式为 0a x C C ε= （1) 式中 x C ——两极板充满介质时的电容； 0a C —-两极板为真空时的电容；ε——电容量增加的倍数，即相对介电常数.从电容等于极板间提高单位电压所需的电量这一概念出发,相对介电常数可理解为表征电容器储能能力程度的物理量。

从极化的观点来看，相对介电常数也是表征介质在外电场作用下极化程度的物理量。

电介质材料的介电常数及损耗角正切测试介电常数和损耗角正切是描述电介质材料特性的重要参数，在电子工程和材料科学领域具有重要的应用价值。

本文将介绍电介质材料的介电常数和损耗角正切的测试方法和意义。

一、什么是电介质材料的介电常数？电介质材料的介电常数是描述材料对电场的响应能力的物理量，它反映了电介质材料内部存在的电偶极矩的强弱程度。

电偶极矩是电介质材料中正负电荷之间的分离产生的电荷生成的电场，介电常数越大，表示电介质材料对电场的响应能力越强。

二、电介质材料的介电常数测试方法1. 平板电容法平板电容法是一种常用的测量电介质材料介电常数的方法。

这种方法主要通过在电介质材料上施加电压，然后测量材料上产生的电容值，从而计算出介电常数。

2. 微波共振法微波共振法是用于测量电介质材料的介电常数的另一种常用方法。

该方法利用微波的特性，在不同频率下测量材料的反射和透射系数，从而得到材料的介电常数。

三、电介质材料的损耗角正切损耗角正切是描述电介质材料中电能转化为热损耗的能力的物理量。

损耗角正切越大，表示材料对电能的损耗越大。

电介质材料的损耗角正切与介电常数密切相关，通常情况下，介电常数与损耗角正切成反比。

四、电介质材料的损耗角正切测试方法1. 谐振法谐振法是一种测量电介质材料损耗角正切的方法。

该方法通过在材料上施加一定频率和振幅的交流电压，然后测量电压和电流的相位差，通过计算相位差的正切值得到损耗角正切。

2. 微波漏耗法微波漏耗法是另一种测试电介质材料损耗角正切的方法。

该方法通过在微波频率下测量材料的功率损耗，在已知电场强度下计算损耗角正切。

五、电介质材料的介电常数和损耗角正切的意义电介质材料的介电常数和损耗角正切是评价材料电性能的重要指标，对电子器件和电力设备的设计和性能分析具有重要的意义。

介电常数的大小直接影响电容器的容量和电压的分配。

在电子器件中，合适的介电常数可以减小电容器体积，提高装置的性能和可靠性。

损耗角正切是评估材料对电能损耗的能力，它与电介质材料的内部结构和分子极性密切相关。

介电常数实验实验目的1、了解介电常数的相关知识和其相关应用。

2、掌握测量介电常数的相关原理与测量方法。

3、熟悉掌握课本知识，应用所学知识。

实验原理介电常数是电介质的一个材料特征参数。

用两块平行放置的金属电极构成一个平行板电容器，其电容量为：D为极板间距，S为极板面积，ε即为介电常数。

材料不同ε也不同。

在真空中的介电常数为ε0。

考察一种电介质的介电常数，通常是看相对介电常数，即与真空介电常数相比的比值εr。

如能测出平行板电容器在真空里的电容量C1及充满介质时的电容量C2，则介质的相对介电常数即为然而C1、C2的值很小，此时电极的边界效应、测量用的引线等引起的分布电容已不可忽略，这些因素将会引起很大的误差，该误差属系统误差。

如果有高介电常数的材料放在电场中，场的强度会在电介质内有可观的下降。

仪器的基本原理是采用高频谐振法，并提供了通用、多用途、多量程的阻抗测试。

它以单片计算机作为仪器控制，测量核心采用了频率数字锁定，标准频率测试点自动设定，谐振点自动搜索，Q值量程自动转换，数值显示等新技术，改进了调谐回路，使得调谐回路的残余电感减至最低，并保留了原Q表中自动稳幅等技术，使得新仪器在使用时更为方便，测量值更为准确。

仪器能在较高的测试频率条件下，测量高频电感或谐振回路的Q值，电感器的电感量和分布电容量，电容器的电容量和损耗角正切值.实验步骤1、本仪器适用于110V/220V,50Hz±0.5Hz交流电，使用后要检查市电电压是否合适，最好采用稳压电源，以保证测试条件的稳定。

2、开机预热15分钟，使仪器恢复正常后才能开始测试。

3、取出附带支架，将样品夹入两极板之间，在选择适当的辅助线圈插入电感接线柱，用引线将支架连接至仪器电容接线柱。

4、根据需要选择振荡频率，调节测试电路电容器使电路谐振（Q值最大）。

5、记录支架上的刻度X，并将样品从支架的两极板中取出，调节两极板间距离，使其恢复至X。

6、再调节测试电路电容器使电路谐振，这是电容为C，可直接读出Q，并且ΔQ=Q-Q7、用游标卡尺量出试样的厚度d（分别在不同位置测得两个数据，在取平均值），直径Φ一般取铜板的直径（Φ=30mm）。

电介质材料的介电性能测试电介质材料在电子器件和电力系统中具有重要的应用，其介电性能是评价材料质量和可靠性的重要指标。

介电性能测试是通过一系列测试方法和仪器来评估电介质材料在电场作用下的性能，包括介电常数、介质损耗、绝缘电阻等参数。

本文将简要介绍电介质材料的介电性能测试方法及其应用。

一、介电性能测试方法1. 介电常数测试介电常数是描述电介质材料在电场作用下储存和传输电能能力的重要参数。

常用的测试方法有：（1）并行板法：该方法通过测量电容器的电容值来计算电介质材料的介电常数。

具体步骤是将待测介质固定在两块平行金属板之间，然后测量电容器的电容值。

（2）回波法：该方法基于微波信号在电介质中传播的速度，通过测量信号的传输时间来计算介电常数。

测试时需要利用衰减器和定频放大器等设备，以确保测试结果的准确性。

2. 介质损耗测试介质损耗是指电介质材料在电场作用下吸收和转化电能为热能的能力。

常用的测试方法有：（1）三角法：该方法通过测量电介质材料在高频电场下的导体损耗和介质损耗之比来计算介质损耗的值。

具体步骤是将待测介质固定在电容器之间, 通过改变电容器的频率来测量两种损耗的值。

（2）传输线法：该方法利用特制的传输线测量电介质材料在特定频率下的损耗。

测试时需使用网络分析仪等仪器，通过测量信号的功率损耗来计算介质损耗的值。

3. 绝缘电阻测试绝缘电阻是指电介质材料在电场作用下抵抗漏电流流动的能力。

常用的测试方法有：（1）绝缘电阻表法：该方法通过将待测电介质样品与电极相连，用绝缘电阻表测量电介质材料的绝缘电阻值。

测试需在规定的电压和温度条件下进行。

（2）恒压法：该方法通过给待测电介质样品施加较高的电压来测量绝缘电阻值。

测试时需使用电压源和电流表等设备，以实现电介质样品上常态电流的测量。

二、介电性能测试的应用1. 电子器件领域介电性能测试在电子器件领域中具有重要应用。

例如，在电容器的制造过程中，通过测试介质材料的介电常数和介质损耗，可以评估电容器的质量和性能稳定性。

超导材料的介电特性测试与分析方法引言：超导材料是一类具有极低电阻和完全抗磁性的材料，具有广泛的应用前景。

了解超导材料的介电特性对于研究其物理性质和开发新型超导器件至关重要。

本文将介绍超导材料的介电特性测试与分析方法，包括介电常数、介电损耗和介电强度等方面的测试技术。

一、介电常数测试方法介电常数是衡量材料对电场响应的能力的物理量，对于超导材料的电性能研究非常重要。

常见的介电常数测试方法包括静电法、交流电桥法和微波法等。

1. 静电法静电法是一种简单且常用的介电常数测试方法。

该方法通过测量材料在外加电场下的电荷分布情况来确定介电常数。

实验中，可以使用电容测量仪测量材料在不同电场强度下的电容值，然后根据电容和电场强度的关系计算出介电常数。

2. 交流电桥法交流电桥法是一种精确测量介电常数的方法。

该方法利用电桥平衡原理，通过调节电桥的参数使得电桥两侧电压相等，从而测量出材料的介电常数。

这种方法适用于高频范围内的介电常数测试。

3. 微波法微波法是一种用于测量高频范围内介电常数的方法。

该方法利用微波传输线的特性，通过测量材料对微波的传输和反射来确定介电常数。

微波法具有高精度和宽频带的特点，适用于研究超导材料的介电特性。

二、介电损耗测试方法介电损耗是材料在电场作用下能量损耗的量度，对于超导材料的电性能评估和应用具有重要意义。

常见的介电损耗测试方法包括电桥法、谐振法和热解法等。

1. 电桥法电桥法是一种常用的介电损耗测试方法。

该方法通过测量材料在交流电场下的电阻和电容值，从而计算出介电损耗。

实验中，可以使用电桥测量仪测量材料的电阻和电容，然后根据电阻和电容的关系计算出介电损耗。

2. 谐振法谐振法是一种用于测量介电损耗的方法。

该方法利用谐振电路的特性，通过测量谐振电路的频率和带宽来确定材料的介电损耗。

谐振法适用于高频范围内的介电损耗测试。

3. 热解法热解法是一种测量介电损耗的非接触方法。

该方法利用材料在交变电场下的热解现象，通过测量材料的温度变化来确定介电损耗。

实验题目：介电常数的测量实验目的：测量陶瓷电容的介电常数介电体（又称电介质）最基本的物理性质是它的介电性，对介电性的研究不但在电介质材料的应用上具有重要意义，而且也是了解电介质的分子结构和激化机理的重要分析手段之一，探索高介电常数的电介质材料，对电子工业元器件的小型化有着重要的意义。

介电常数（又称电容率）是反映材料特性的重要参量，电介质极化能力越强，其介电常数就越大。

测量介电常数的方法很多，常用的有比较法，替代法，电桥法，谐振法，Q 表法，直流测量法和微波测量法等。

各种方法各有特点和适用范围，因而要根据材料的性能，样品的形状和尺寸大小及所需测量的频率范围等选择适当的测量方法。

本实验要求学生了解多种测量介电常数的方法及其特点和适用范围，掌握替代法，比较法和谐振法测固体电介质介电常数的原理和方法，用自己设计与制作的介电常数测试仪，测量压电陶瓷的介电常数。

实验原理：介质材料的介电常数一般采用相对介电常数εr 来表示，通常采用测量样品的电容量，经过计算求出εr ，它们满足如下关系：SCdr 00εεεε==（1）式中ε为绝对介电常数，ε0为真空介电常数，m F /1085.8120-⨯=ε，S 为样品的有效面积，d 为样品的厚度，C 为被测样品的电容量，通常取频率为1kHz 时的电容量C 。

一、替代法当实验室无专用测量电容的仪器，但有标准可变电容箱或标准可变电容器时，可采用替代法设计一简易的电容测试仪来测量电容。

这种方法的优点是对仪器的要求不高，由于引线参数可以抵消，故测量精度只取决于标准可变电容箱或标准可变电容器读数的精度。

若待测电容与标准可变电容的损耗相差不大，则该方法具有较高的测量精度。

替代法参考电路如图2.2.6-1(a)所示，将待测电容C x （图中R x 是待测电容的介电损耗电阻），限流电阻R 0(取1k Ω)、安培计与信号源组成一简单串联电路。

合上开关K 1，调节信号源的频率和电压及限流电阻R 0，使安培计的读数在毫安范围恒定（并保持仪器最高的有效位数），记录读数I x 。

介电常数实验报告《介电常数实验报告》引言介电常数是材料对电场的响应能力的量度，它在电子学、材料科学和工程领域中具有重要的意义。

本实验旨在通过测量不同材料的介电常数，探究材料对电场的响应特性，并对实验结果进行分析和讨论。

实验方法1. 实验仪器：介电常数测试仪、不同材料的样品2. 实验步骤：a. 将待测材料样品放置在介电常数测试仪中b. 调节测试仪的参数，如频率、电场强度等c. 开始测量并记录数据d. 更换不同材料的样品，重复测量步骤实验结果通过实验测量得到了不同材料的介电常数数据，经过整理和分析，得出了以下结论：1. 不同材料的介电常数存在差异，反映了材料对电场的响应能力不同。

2. 介电常数随着频率的变化而变化，这表明材料对电场的响应是频率相关的。

3. 材料的结构和成分对介电常数有重要影响，不同的材料可能表现出不同的介电特性。

讨论与结论通过本次实验，我们深入了解了不同材料的介电常数特性，这对于材料的选择和应用具有重要的指导意义。

同时，我们也发现了介电常数与材料的结构、成分以及频率等因素密切相关，这为进一步研究材料的电学特性提供了重要线索。

总结介电常数实验报告通过实验测量和分析了不同材料的介电常数，探究了材料对电场的响应特性。

通过本次实验，我们对材料的电学特性有了更深入的了解，为材料科学和工程领域的研究和应用提供了重要参考。

结语介电常数实验报告为我们揭示了材料的电学特性，为材料科学和工程领域的发展和应用提供了重要的实验数据和理论基础。

希望本次实验能够为相关领域的研究和应用提供有益的启示和指导。

一、实验目的1. 理解介电常数的概念及其在材料科学和工程中的应用。

2. 掌握使用平行板电容器法测量介电常数的原理和步骤。

3. 通过实验验证理论公式，提高实际操作技能。

二、实验原理介电常数（ε）是描述电介质在电场中表现出的电容特性的一个物理量。

对于一个平行板电容器，其电容C与介质的介电常数ε、极板面积S以及极板间距d之间的关系可以表示为：\[ C = \frac{\varepsilon \cdot S}{d} \]其中，ε是介电常数，S是极板面积，d是极板间距。

通过测量在真空中的电容C0和充满电介质后的电容C1，可以计算出电介质的相对介电常数εr：\[ \varepsilon_r = \frac{C1}{C0} \]三、实验设备1. 平行板电容器2. 数字万用表3. 真空夹具4. 介电常数测试样品5. 计算器6. 记录本及笔四、实验步骤1. 准备工作：确保所有实验设备正常工作，并检查实验环境的安全。

2. 测量真空电容C0：- 将平行板电容器放入真空夹具中，确保样品完全充满夹具空间。

- 使用数字万用表测量电容器在真空状态下的电容C0。

3. 测量介质电容C1：- 将电介质样品放入电容器中，确保样品与极板接触良好。

- 使用数字万用表测量电容器在充满介质状态下的电容C1。

4. 计算相对介电常数εr：- 根据实验数据，计算相对介电常数εr。

五、实验结果通过实验测量，得到以下数据：- 真空电容C0：10 pF- 介质电容C1：25 pF根据实验数据，计算得到相对介电常数εr为：\[ \varepsilon_r = \frac{C1}{C0} = \frac{25 \text{ pF}}{10 \text{ pF}} = 2.5 \]六、实验讨论1. 误差分析：实验过程中可能存在的误差来源包括测量仪器的精度、实验操作误差以及环境因素的影响等。

2. 实验改进：为了提高实验精度，可以采用更高精度的测量仪器，优化实验操作步骤，以及控制实验环境。

粉状材料介电常数测试标准
一、样品准备
1. 样品应具有代表性，能够反映粉状材料的整体性能。

2. 样品应干燥、无杂质，确保测试结果的准确性。

3. 样品量应足够，以满足测试需求和重复性测试的要求。

二、测试环境
1. 测试应在恒温、恒湿的环境中进行，以减少环境因素对测试结果的影响。

2. 测试环境的温度和湿度应符合相关标准和测试要求。

三、测试方法
1. 采用标准的介电常数测试方法，如电容法、电感法等。

2. 测试时应按照标准操作规程进行，确保测试结果的准确性和可靠性。

四、频率范围
1. 频率范围应根据粉状材料的特性和测试需求选择。

2. 通常情况下，频率范围应在1kHz至1MHz之间。

五、数据处理
1. 对测试数据进行整理和分析，计算介电常数值。

2. 对数据处理过程进行记录，确保数据来源的可追溯性。

六、测试设备
1. 测试设备应符合相关标准和规范，确保测试结果的准确性和可靠性。

2. 测试设备应定期进行校准和维护，确保设备的正常运行和使用效果。

七、操作人员
1. 操作人员应具备相关测试经验和技能，能够正确操作测试设备。

2. 操作人员应熟悉测试标准和规范，确保测试过程的合规性和准确性。

八、测试报告
1. 测试报告应包含样品信息、测试环境、测试方法、频率范围、数据处理结果等内容。

2. 测试报告应清晰、准确，便于阅读和使用。

介电材料的介电常数研究介电材料是一类具有特殊电磁性质的材料，其介电常数是描述其电磁性能的重要参数之一。

介电常数可以用来描述材料的电极化程度，是材料吸收和传导电磁波的能力的量化指标。

对于研究和应用电子学、光电子学以及电磁波传输等领域来说，了解和研究介电材料的介电常数是必不可少的。

介电常数是介电材料的特有属性，在不同频率和温度下有所变化。

通常情况下，介电常数由实部和虚部组成。

其中实部表示材料对电磁波的阻抗，而虚部则反映了材料的吸收和传导能力。

对于不同类型的介电材料，其介电常数的数值和特性存在一定的差异。

例如，一些金属材料的介电常数实部很小，而虚部较大，主要表现为高导电性和能量损耗性质。

而绝缘材料的介电常数实部较大，虚部较小，能量耗散较少。

了解介电材料的介电常数对于材料选择和性能优化具有重要意义。

首先，介电常数决定了材料对电磁波的反射和透射能力。

通过合理选择材料的介电常数，可以实现对电磁波的控制，达到滤光、聚焦等功能。

其次，介电常数还决定了材料的电容性质，对于电子学器件的设计和性能提升有着至关重要的影响。

此外，介电常数还与材料的介电损耗、介电强度、热稳定性等相关，对于电子元件的寿命和可靠性也有一定的影响。

为了研究介电材料的介电常数，科学家们采用了多种方法和技术。

传统的方法包括使用LCR测量仪对材料进行性能测试，通过测量材料在不同频率下的电容和电导来计算介电常数。

此外，还可以利用介电谐振技术、微波共振技术、高频测量等方法来获取更精确的介电常数数据。

随着材料科学和计算机技术的发展，还出现了很多计算模拟方法，例如密度泛函理论等，用于预测和优化材料的介电常数。

在实际应用中，研究介电材料的介电常数有很多重要的应用。

例如，对于无线通信系统而言，了解材料的介电常数可以用于设计天线和滤波器，优化信号传输和接收的效率。

在光学领域，通过研究介电材料的介电常数，可以制备出具有特定光学性质的材料，如反射镜、透镜等，满足不同的光学需求。
