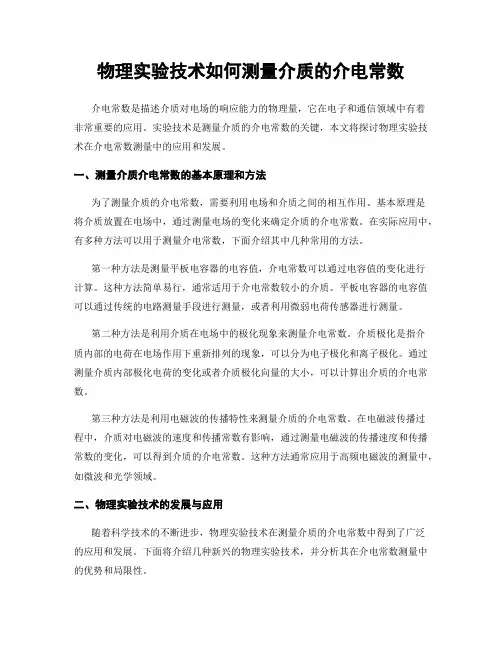

物理实验技术如何测量介质的介电常数介电常数是描述介质对电场的响应能力的物理量，它在电子和通信领域中有着非常重要的应用。
实验技术是测量介质的介电常数的关键，本文将探讨物理实验技术在介电常数测量中的应用和发展。
一、测量介质介电常数的基本原理和方法为了测量介质的介电常数，需要利用电场和介质之间的相互作用。
基本原理是将介质放置在电场中，通过测量电场的变化来确定介质的介电常数。
在实际应用中，有多种方法可以用于测量介电常数，下面介绍其中几种常用的方法。
第一种方法是测量平板电容器的电容值，介电常数可以通过电容值的变化进行计算。
这种方法简单易行，通常适用于介电常数较小的介质。
平板电容器的电容值可以通过传统的电路测量手段进行测量，或者利用微弱电荷传感器进行测量。
第二种方法是利用介质在电场中的极化现象来测量介电常数。
介质极化是指介质内部的电荷在电场作用下重新排列的现象，可以分为电子极化和离子极化。
通过测量介质内部极化电荷的变化或者介质极化向量的大小，可以计算出介质的介电常数。
第三种方法是利用电磁波的传播特性来测量介质的介电常数。
在电磁波传播过程中，介质对电磁波的速度和传播常数有影响，通过测量电磁波的传播速度和传播常数的变化，可以得到介质的介电常数。
这种方法通常应用于高频电磁波的测量中，如微波和光学领域。
二、物理实验技术的发展与应用随着科学技术的不断进步，物理实验技术在测量介质的介电常数中得到了广泛的应用和发展。
下面将介绍几种新兴的物理实验技术，并分析其在介电常数测量中的优势和局限性。
第一种技术是扫描探针显微镜技术。
通过在探针显微镜上附加电场控制系统，可以通过扫描探针对样品物理性质进行高分辨率的测量。
这种技术的优势在于可以实时观察样品的电极化过程，获得高分辨率的介电常数图像。
但是，该技术的局限性在于需要对样品进行处理，并且由于探针的尺寸限制，对大尺寸样品的测量有一定的限制。
第二种技术是介质谐振技术。
通过改变传感器与介质之间的物理接触，并利用谐振电路原理，可以测量介质的介电常数。

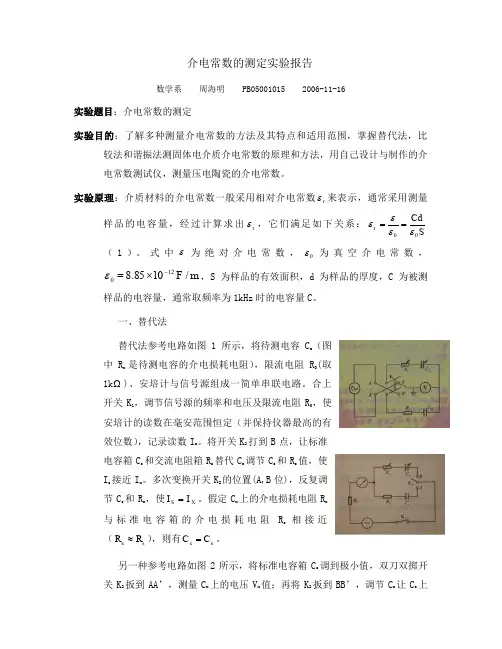

介电常数的测定实验报告数学系 周海明 PB05001015 2006-11-16实验题目：介电常数的测定实验目的：了解多种测量介电常数的方法及其特点和适用范围，掌握替代法，比较法和谐振法测固体电介质介电常数的原理和方法，用自己设计与制作的介电常数测试仪，测量压电陶瓷的介电常数。
实验原理：介质材料的介电常数一般采用相对介电常数r ε来表示，通常采用测量样品的电容量，经过计算求出r ε，它们满足如下关系：SCd r 00εεεε==（1）。
式中ε为绝对介电常数，0ε为真空介电常数，m F /1085.8120-⨯=ε，S 为样品的有效面积，d 为样品的厚度，C 为被测样品的电容量，通常取频率为1kHz 时的电容量C 。
一、替代法替代法参考电路如图1所示，将待测电容C x （图中R x 是待测电容的介电损耗电阻），限流电阻R 0(取1k Ω)、安培计与信号源组成一简单串联电路。
合上开关K 1，调节信号源的频率和电压及限流电阻R 0，使安培计的读数在毫安范围恒定（并保持仪器最高的有效位数），记录读数I x 。
将开关K 2打到B 点，让标准电容箱C s 和交流电阻箱R s 替代C x 调节C s 和R s 值，使I s 接近I x 。
多次变换开关K 2的位置(A,B 位)，反复调节C s 和R s ，使X S I I =。
假定C x 上的介电损耗电阻R x 与标准电容箱的介电损耗电阻R s 相接近（s x R R ≈），则有s x C C =。
另一种参考电路如图2所示，将标准电容箱C s 调到极小值，双刀双掷开关K 2扳到AA ’，测量C x 上的电压V x 值；再将K 2扳到BB ’，调节C s 让C s 上的电压V S 接近V x 。
将开关K 2来回扳到AA ’和BB ’位，不断调节C s 和R s 值，使伏特计上的读数不变，即X S V V =，若s x R R ≈，则有s x C C =。
二、比较法当待测的电容量较小时，用替代法测量，标准可变电容箱的有效位数损失太大，可采用比较法。

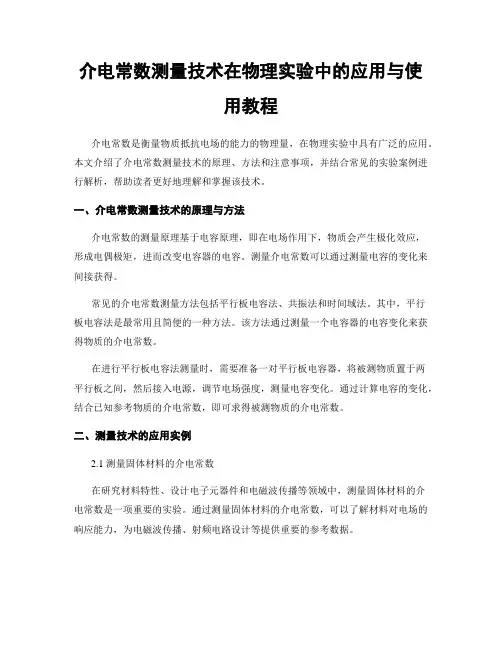

介电常数测量技术在物理实验中的应用与使用教程介电常数是衡量物质抵抗电场的能力的物理量，在物理实验中具有广泛的应用。
本文介绍了介电常数测量技术的原理、方法和注意事项，并结合常见的实验案例进行解析，帮助读者更好地理解和掌握该技术。
一、介电常数测量技术的原理与方法介电常数的测量原理基于电容原理，即在电场作用下，物质会产生极化效应，形成电偶极矩，进而改变电容器的电容。
测量介电常数可以通过测量电容的变化来间接获得。
常见的介电常数测量方法包括平行板电容法、共振法和时间域法。
其中，平行板电容法是最常用且简便的一种方法。
该方法通过测量一个电容器的电容变化来获得物质的介电常数。
在进行平行板电容法测量时，需要准备一对平行板电容器，将被测物质置于两平行板之间，然后接入电源，调节电场强度，测量电容变化。
通过计算电容的变化，结合已知参考物质的介电常数，即可求得被测物质的介电常数。
二、测量技术的应用实例2.1 测量固体材料的介电常数在研究材料特性、设计电子元器件和电磁波传播等领域中，测量固体材料的介电常数是一项重要的实验。
通过测量固体材料的介电常数，可以了解材料对电场的响应能力，为电磁波传播、射频电路设计等提供重要的参考数据。
以测量陶瓷材料为例，首先需要准备两块平行的陶瓷样品，并在两侧涂抹导电薄层以保证电流的顺利流动。
接下来，将样品放置于测量装置中，并进行电容测量。
通过对测量数据的处理和分析，可以得到陶瓷材料的介电常数。
2.2 测量液体的介电常数液体的介电常数测量在化学和材料科学等领域有着广泛的应用。
例如，在食品工业中，测量食物中的水分含量，可以通过测量食物样品的介电常数来实现。
另外，在精细化工中，测量液体的介电常数有助于了解液体的溶解性和反应性，指导工艺设计和优化。
液体介电常数的测量方法与固体类似，也是基于电容原理。
但由于液体的特殊性质，测量时需要采取一些特殊的措施。
例如，为了避免液体的蒸发和溢出，可以使用封闭式的测量装置。

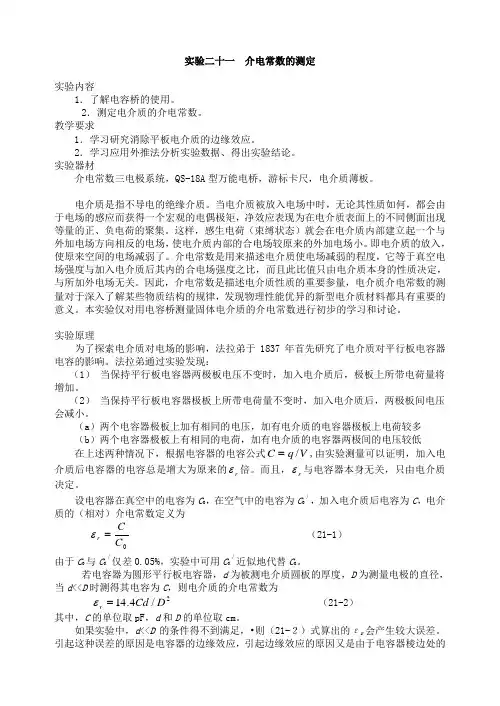

实验二十一 介电常数的测定实验内容1．了解电容桥的使用。
2．测定电介质的介电常数。
教学要求1．学习研究消除平板电介质的边缘效应。
2．学习应用外推法分析实验数据、得出实验结论。
实验器材介电常数三电极系统，QS-18A 型万能电桥，游标卡尺，电介质薄板。
电介质是指不导电的绝缘介质。
当电介质被放入电场中时，无论其性质如何，都会由于电场的感应而获得一个宏观的电偶极矩，净效应表现为在电介质表面上的不同侧面出现等量的正、负电荷的聚集。
这样，感生电荷（束缚状态）就会在电介质内部建立起一个与外加电场方向相反的电场，使电介质内部的合电场较原来的外加电场小。
即电介质的放入，使原来空间的电场减弱了。
介电常数是用来描述电介质使电场减弱的程度，它等于真空电场强度与加入电介质后其内的合电场强度之比，而且此比值只由电介质本身的性质决定，与所加外电场无关。
因此，介电常数是描述电介质性质的重要参量，电介质介电常数的测量对于深入了解某些物质结构的规律，发现物理性能优异的新型电介质材料都具有重要的意义。
本实验仅对用电容桥测量固体电介质的介电常数进行初步的学习和讨论。
实验原理为了探索电介质对电场的影响，法拉弟于1837年首先研究了电介质对平行板电容器电容的影响。
法拉弟通过实验发现：（1） 当保持平行板电容器两极板电压不变时，加入电介质后，极板上所带电荷量将增加。
（2） 当保持平行板电容器极板上所带电荷量不变时，加入电介质后，两极板间电压会减小。
（a ）两个电容器极板上加有相同的电压，加有电介质的电容器极板上电荷较多（b ）两个电容器极板上有相同的电荷，加有电介质的电容器两极间的电压较低在上述两种情况下，根据电容器的电容公式V q C /=,由实验测量可以证明，加入电介质后电容器的电容总是增大为原来的r ε倍。
而且，r ε与电容器本身无关，只由电介质决定。
设电容器在真空中的电容为C 0，在空气中的电容为C 0/，加入电介质后电容为C ，电介质的（相对）介电常数定义为 0C C r =ε （21-1） 由于C 0与C 0/仅差0.05%，实验中可用C 0/近似地代替C 0。

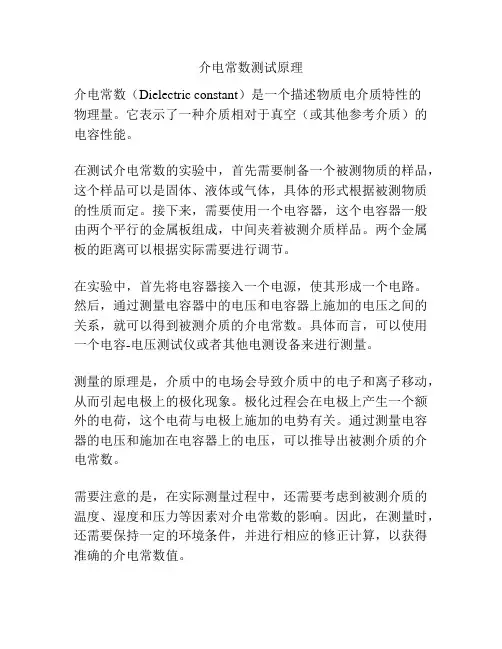

介电常数测试原理
介电常数（Dielectric constant）是一个描述物质电介质特性的
物理量。
它表示了一种介质相对于真空（或其他参考介质）的电容性能。
在测试介电常数的实验中，首先需要制备一个被测物质的样品，这个样品可以是固体、液体或气体，具体的形式根据被测物质的性质而定。
接下来，需要使用一个电容器，这个电容器一般由两个平行的金属板组成，中间夹着被测介质样品。
两个金属板的距离可以根据实际需要进行调节。
在实验中，首先将电容器接入一个电源，使其形成一个电路。
然后，通过测量电容器中的电压和电容器上施加的电压之间的关系，就可以得到被测介质的介电常数。
具体而言，可以使用一个电容-电压测试仪或者其他电测设备来进行测量。
测量的原理是，介质中的电场会导致介质中的电子和离子移动，从而引起电极上的极化现象。
极化过程会在电极上产生一个额外的电荷，这个电荷与电极上施加的电势有关。
通过测量电容器的电压和施加在电容器上的电压，可以推导出被测介质的介电常数。
需要注意的是，在实际测量过程中，还需要考虑到被测介质的温度、湿度和压力等因素对介电常数的影响。
因此，在测量时，还需要保持一定的环境条件，并进行相应的修正计算，以获得准确的介电常数值。
总之，介电常数测试是通过测量电容器中电压和施加电压之间的关系，得到被测介质的介电常数的一种方法。
这种测试方法广泛应用于材料科学、电子工程等领域，为相关领域的研究提供了重要的实验数据。

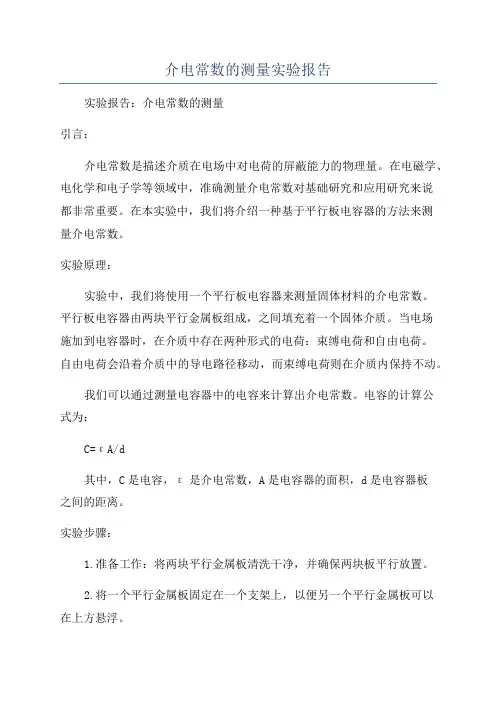

介电常数的测量实验报告实验报告：介电常数的测量引言：介电常数是描述介质在电场中对电荷的屏蔽能力的物理量。
在电磁学、电化学和电子学等领域中，准确测量介电常数对基础研究和应用研究来说都非常重要。
在本实验中，我们将介绍一种基于平行板电容器的方法来测量介电常数。
实验原理：实验中，我们将使用一个平行板电容器来测量固体材料的介电常数。
平行板电容器由两块平行金属板组成，之间填充着一个固体介质。
当电场施加到电容器时，在介质中存在两种形式的电荷：束缚电荷和自由电荷。
自由电荷会沿着介质中的导电路径移动，而束缚电荷则在介质内保持不动。
我们可以通过测量电容器中的电容来计算出介电常数。
电容的计算公式为：C=εA/d其中，C是电容，ε是介电常数，A是电容器的面积，d是电容器板之间的距离。
实验步骤：1.准备工作：将两块平行金属板清洗干净，并确保两块板平行放置。
2.将一个平行金属板固定在一个支架上，以便另一个平行金属板可以在上方悬浮。
3.在支架上固定的金属板上涂抹一层绝缘材料，以防止两块金属板直接接触。
4.将待测介质均匀涂抹在支架上固定的金属板的表面，确保整个表面都覆盖到。
5.将电容器的电容测量装置连接到两个金属板上。
6.调整两块金属板的距离，使之保持平行并获得一定的电容读数。
7.记录下电容读数。
8.重复步骤6和7，调整金属板的距离和电容器中的介质，每次记录电容读数。
9.将测得的电容读数与不同介质的电容读数进行比较，计算出不同介质的介电常数。
数据处理和结果：根据实验测量得到的电容值和已知值的介电常数，计算出实验测得的介电常数，并进行误差分析。
可以使用公式ε=Cd/A计算出介电常数。
讨论：在实验中，我们通过测量电容值来获得不同介质的介电常数。
平行板电容器方法相对简单，但也有一些限制。
例如，电容读数可能受到环境的影响，如温度和湿度的变化。
此外，电容器的结构和材料也会对测量结果产生一定影响。
实验结论：通过使用平行板电容器的方法测量不同介质的电容，我们可以计算出各介质的介电常数。

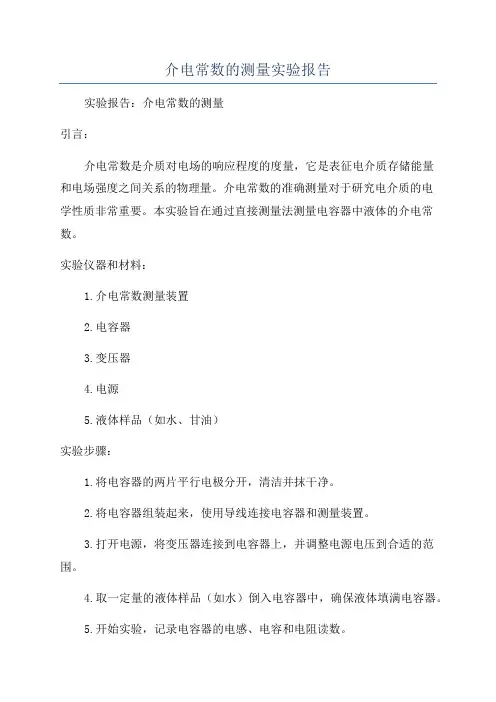

介电常数的测量实验报告实验报告：介电常数的测量引言：介电常数是介质对电场的响应程度的度量，它是表征电介质存储能量和电场强度之间关系的物理量。
介电常数的准确测量对于研究电介质的电学性质非常重要。
本实验旨在通过直接测量法测量电容器中液体的介电常数。
实验仪器和材料：1.介电常数测量装置2.电容器3.变压器4.电源5.液体样品（如水、甘油）实验步骤：1.将电容器的两片平行电极分开，清洁并抹干净。
2.将电容器组装起来，使用导线连接电容器和测量装置。
3.打开电源，将变压器连接到电容器上，并调整电源电压到合适的范围。
4.取一定量的液体样品（如水）倒入电容器中，确保液体填满电容器。
5.开始实验，记录电容器的电感、电容和电阻读数。
6.对不同液体样品重复实验，记录数据。
实验数据：液体样品：水电感（H）电容（F）电阻（Ω）0.25.4×10⁻²250.14.8×10⁻²400.35.7×10⁻²30液体样品：甘油电感（H）电容（F）电阻（Ω）0.183.6×10⁻²200.154.2×10⁻²350.23.9×10⁻²25数据处理与分析：根据直接测量法计算介电常数的公式：ε=ε/(ε×ε)，其中ε为介电常数，ε为电感，ε为电容，ε为电阻。
以水为例进行计算。
取电感、电容和电阻的平均值代入公式，得到介电常数的数值如下：电感（H）电容（F）电阻（Ω）介电常数（ε）0.25.4×10⁻²253.70.14.8×10⁻²402.50.35.7×10⁻²305.0通过对其他液体样品的实验数据进行同样的计算，可以得到甘油的介电常数如下：电感（H）电容（F）电阻（Ω）介电常数（ε）0.183.6×10⁻²206.60.154.2×10⁻²353.60.23.9×10⁻²255.1结论：通过直接测量法，我们成功测量了水和甘油的介电常数。
实验七 介电常数的测量ε和损耗角tgδ的温度和频率特性，可以获取物质内部 测量物质在交变电场中介电常数r结构的重要信息。
DP—5型介电谱仪内置带有锁相环(PLL)的宽范围正弦频率合成信号源和由乘法器、同步积分器、移相器等组成的锁定放大测量电路，具有弱信号检测和网络分析的功能。
对填充介质的平行板电容器的激励信号的正交分量(实部和虚部)进行比较、分离、测量，检测介电频率谱和温度谱。
作为大学物理实验的内容，具有测量精度高、方法新颖、知识性和实用性强等特点。
[目的要求]ε和损耗角tgδ的温度和频率特性。
1．学习用介电谱仪测量物质在交变电场中介电常数r2．了解带有锁相环(PLL)的正弦频率合成信号源和锁定放大测量电路的原理和结构。
3．掌握对信号的正交分量(实部和虚部)进行比较、分离、测量的方法。
[实验原理]图1测量原理图原理如图1所示.置于平板电极之间的样品，在正弦型信号的激励下，等效于电阻R和电容C的并联网络。
其中电阻R是用来模拟样品在极化过程中由于极化滞后于外场的变化所引起的能量损失。
若极板的面积为A，间距为d，则：R=d/Aσ， C=εA／d， tgδ=1／ωRC=σ／ωε式中ε=εoεr，εo为真空介电常量，σ为与介电极化机制有关的交流电导率。
设网络的复阻抗为Z，其实部为Z’，虚部为Z″，样品上激励电压为Vs(基准信号)，通过样品的电流由运放ICl转化为电压Vz：(样品信号)，用V’s，V″s和V″z分别表示其实部和虚部，则有：Vz＝RnVs／Z， σ=K(V’sV’z+V″sV″z)， ωε=K(V’sV″z-V″sV’z)tgδ=(V’sV’z+V″sV″z)/ (V’sV″z-V″sV’z)式中K=d／ARn(V’sV’s+V″sV″s)。
电压的实部和虚部通过开关型乘法器IC2和π／2移相器IC3实现分离后测量。
IC2的作用是将被测正弦信号Vz(或Vs)与同频率的相关参考方波Vr相乘。
本系统测量时通过移相微调电路使Vr和vs同相位，即Vs的虚部V″s=O，测量公式简化为：σ=K’V’z， ωε=K’V″z, tgδ=V’z/V″z式中K’＝d／(ARnV’s)．图中K指向1时测量V’s，指向2时测量V’z和V″z。

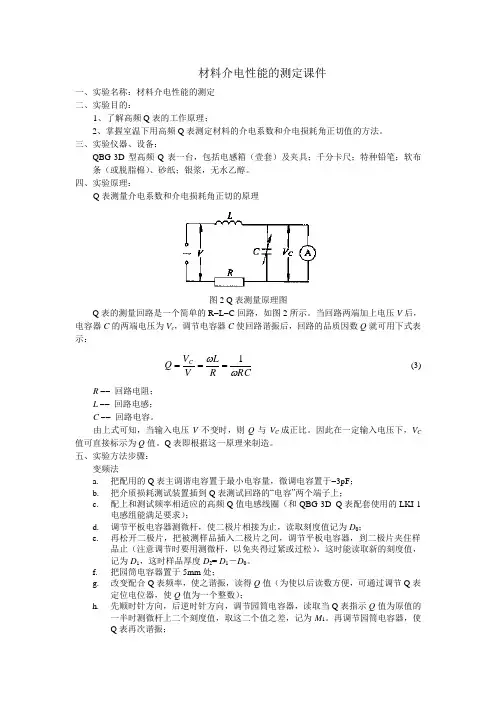

材料介电性能的测定课件一、实验名称：材料介电性能的测定 二、实验目的：1、了解高频Q 表的工作原理；2、掌握室温下用高频Q 表测定材料的介电系数和介电损耗角正切值的方法。
三、实验仪器、设备：QBG-3D 型高频Q 表一台，包括电感箱（壹套）及夹具；千分卡尺；特种铅笔；软布条（或脱脂棉）、砂纸；银浆，无水乙醇。
四、实验原理：Q 表测量介电系数和介电损耗角正切的原理图2 Q 表测量原理图Q 表的测量回路是一个简单的R -L -C 回路，如图2所示。
当回路两端加上电压V 后，电容器C 的两端电压为V c ，调节电容器C 使回路谐振后，回路的品质因数Q 就可用下式表示：RCR L V V Q C ωω1===(3) R -- 回路电阻；L -- 回路电感； C -- 回路电容。
由上式可知，当输入电压V 不变时，则Q 与V C 成正比。
因此在一定输入电压下，V C值可直接标示为Q 值。
Q 表即根据这一原理来制造。
五、实验方法步骤：变频法a. 把配用的Q 表主调谐电容置于最小电容量，微调电容置于-3pF ；b. 把介质损耗测试装置插到Q 表测试回路的“电容”两个端子上；c. 配上和测试频率相适应的高频Q 值电感线圈（和QBG-3D Q 表配套使用的LKI-1电感组能满足要求）；d. 调节平板电容器测微杆，使二极片相接为止，读取刻度值记为D 0；e. 再松开二极片，把被测样品插入二极片之间，调节平板电容器，到二极片夹住样品止（注意调节时要用测微杆，以免夹得过紧或过松），这时能读取新的刻度值，记为D 1，这时样品厚度D 2= D 1－D 0。
f. 把园筒电容器置于5mm 处；g. 改变配合Q 表频率，使之谐振，读得Q 值（为使以后读数方便，可通过调节Q 表定位电位器，使Q 值为一个整数）；h. 先顺时针方向，后逆时针方向，调节园筒电容器，读取当Q 表指示Q 值为原值的一半时测微杆上二个刻度值，取这二个值之差，记为M 1。
介电常数的测定实验报告数学系 周海明 PB05001015 2006-11-16实验题目：介电常数的测定实验目的：了解多种测量介电常数的方法及其特点和适用范围，掌握替代法，比较法和谐振法测固体电介质介电常数的原理和方法，用自己设计与制作的介电常数测试仪，测量压电陶瓷的介电常数。
实验原理：介质材料的介电常数一般采用相对介电常数r ε来表示，通常采用测量样品的电容量，经过计算求出r ε，它们满足如下关系：SCd r 00εεεε==（1）。
式中ε为绝对介电常数，0ε为真空介电常数，m F /1085.8120-⨯=ε，S 为样品的有效面积，d 为样品的厚度，C 为被测样品的电容量，通常取频率为1kHz 时的电容量C 。
一、替代法替代法参考电路如图1所示，将待测电容C x （图中R x 是待测电容的介电损耗电阻），限流电阻R 0(取1k Ω)、安培计与信号源组成一简单串联电路。
合上开关K 1，调节信号源的频率和电压及限流电阻R 0，使安培计的读数在毫安范围恒定（并保持仪器最高的有效位数），记录读数I x 。
将开关K 2打到B 点，让标准电容箱C s 和交流电阻箱R s 替代C x 调节C s 和R s 值，使I s 接近I x 。
多次变换开关K 2的位置(A,B 位)，反复调节C s 和R s ，使X S I I =。
假定C x 上的介电损耗电阻R x 与标准电容箱的介电损耗电阻R s 相接近（s x R R ≈），则有s x C C =。
另一种参考电路如图2所示，将标准电容箱C s 调到极小值，双刀双掷开关K 2扳到AA ’，测量C x 上的电压V x 值；再将K 2扳到BB ’，调节C s 让C s 上的电压V S 接近V x 。
将开关K 2来回扳到AA ’和BB ’位，不断调节C s 和R s 值，使伏特计上的读数不变，即X S V V =，若s x R R ≈，则有s x C C =。
二、比较法当待测的电容量较小时，用替代法测量，标准可变电容箱的有效位数损失太大，可采用比较法。
介电常数的测量介电常数是衡量物质对电场的响应程度的物理量，它描述了物质中电荷分布发生变化时，电场强度的变化程度。
介电常数的测量是研究电介质性质的重要手段之一。
本文将介绍介电常数的测量方法、原理和应用。
一、介电常数的测量方法1. 平行板电容法：平行板电容法是最常用的测量介电常数的方法之一。
它通过测量电容器中电容的变化来确定介电常数。
具体步骤是：首先将待测介质填充在电容器的两个平行金属板之间，然后将电容器连接到电源，施加电压使电容器充电，测量电容器的电容值。
接着将待测介质更换为真空，再次测量电容值。
由于真空的介电常数为1，通过比较两次测量结果，即可得到待测介质的介电常数。
2. 微波谐振法：微波谐振法适用于介电常数较高的样品测量。
它利用谐振腔中的电磁波传播特性来测量介电常数。
谐振腔是一个封闭的金属腔体，内部有一个微波源和一个探测器。
首先将待测样品放入谐振腔中，调节微波源的频率使得谐振腔中的电磁波与样品发生共振。
然后测量共振频率和带宽，通过计算可以得到样品的介电常数。
3. 椭圆偏振法：椭圆偏振法适用于测量透明介质的介电常数。
它通过测量透射光的偏振状态来确定介电常数。
实验装置由光源、偏振片、样品和偏振分析器组成。
首先将光源发出的光通过偏振片偏振，然后透过待测样品，最后通过偏振分析器测量透射光的偏振状态。
根据透射光的偏振状态的变化，可以求得样品的介电常数。
介电常数是指电介质中电场强度和电位移的比值。
在测量过程中，通过施加电场或电磁波，观察电介质的响应，从而得到介电常数。
不同的测量方法利用了不同的原理，但核心思想都是基于电场对电荷分布的影响。
三、介电常数的应用1. 电子器件设计：介电常数是电子器件中常用材料的重要参数之一。
通过测量介电常数，可以选择合适的介质材料，优化电子器件的性能和稳定性。
2. 电力系统：介电常数的测量在电力系统中也有重要应用。
电力系统中的绝缘材料，如电缆、绝缘子等，其介电常数的准确测量对于确保电力系统的安全运行至关重要。
物理实验技术中的介电常数测量使用方法引言:在物理实验中，介电常数是一个重要的物理参数。
介电常数描述了介质对电场的响应性质，是评价介质电绝缘性能的指标之一。
本文将介绍一些常见的测量介电常数的方法和使用技巧。
一、电容法测量介电常数:电容法是最常见的介电常数测量方法之一。
该方法是通过测量被测材料构成的电容器的电容值来获得介电常数。
具体实验步骤如下：1. 准备两块平行金属板，将被测材料放置在两板之间。
2. 将平行板电容器连接到电源和电容计上。
3. 调节电压使电容器达到稳态，记录下电容计的读数。
4. 将被测材料更换为真空介质，重复步骤3。
5. 根据所测得的电容值和真空电容值，计算出被测材料的介电常数。
二、恒电流法测量介电常数:恒电流法是另一种常用的介电常数测量方法。
该方法通过在被测材料上施加一个恒定的电压，然后测量通过材料的电流来确定介电常数。
具体实验步骤如下：1. 准备一块被测材料的样品。
2. 将样品放置在电流计回路中，施加一个恒定电压。
3. 测量通过样品的电流。
4. 根据实际电流和所施加电压，计算出被测材料的介电常数。
三、微波法测量介电常数:微波法是一种无线电波测量介电常数的方法。
该方法使用微波源和探测器来测量介质的透射和反射特性，并根据这些特性来计算介电常数。
具体实验步骤如下：1. 设置微波源和探测器，使它们相对于被测样品呈一定的几何关系。
2. 发射微波信号，并观察被测样品的透射和反射特性。
3. 根据透射和反射特性计算出被测样品的介电常数。
四、离子迁移法测量介电常数:离子迁移法是一种特殊的介电常数测量方法，适用于液态介质。
该方法通过测量电离物质在介质中的迁移速度和电场强度来确定介电常数。
具体实验步骤如下：1. 在被测介质中加入适量的电离物质。
2. 在介质中施加一个电场，并观察电离物质的迁移速度。
3. 根据迁移速度和电场强度计算出介质的介电常数。
结论:通过以上介绍的几种测量介电常数的方法，我们可以在实验中根据具体情况选择适合的方法来测量介电常数。
介电常数测量的实验步骤与技巧引言介电常数是描述介质电容性能的物理量，对于电子学和材料科学非常重要。
测量介电常数的实验方法有许多，本文将介绍一种常用的实验步骤和技巧。
实验设备和材料在进行介电常数测量之前，我们需要准备一些实验设备和材料。
首先，我们需要一个介电恒温水浴槽，用于保持测量过程中的温度恒定。
其次，我们需要一个电容测量仪，用于测量不同介电常数的材料的电容值。
另外，我们还需要一些不同介电常数的样品，比如聚乙烯、聚苯乙烯等。
实验步骤1. 准备样品首先，我们需要准备不同介电常数的样品。
可以选择一些常见的材料，比如聚乙烯、聚苯乙烯等。
为了保证测量结果的准确性，建议选择样品的尺寸和形状尽量一致。
2. 恒温设定接下来，我们需要将介电恒温水浴槽的温度设定到一个合适的值，以保持测量过程中的温度恒定。
一般来说，温度设定在室温附近即可。
3. 电容测量将样品放置在电容测量仪的测量极板之间，并将测量仪与电源连接。
在测量过程中，可以逐渐改变电源电压，记录不同电压下的电容值。
4. 温度调整在进行实际测量之前，我们需要先在不同温度下对样品的电容值进行测量，以获取不同温度下的介电常数。
通过改变介电恒温水浴槽的温度，可以获取不同温度下的电容值。
5. 数据处理在全部测量完成后，我们可以将测得的电容值与电源电压绘制成电容-电压曲线。
通过计算电容值与电源电压的比值，我们可以得到样品的介电常数。
同时，我们还可以将样品的介电常数与温度进行关联，得到介电常数与温度的变化规律。
实验技巧除了以上的实验步骤外，还有一些实验技巧可以提高测量的准确性和可靠性。
1. 样品的准备为了保证测量结果的准确性，样品的尺寸和形状应尽量一致。
同时，样品的表面应平整，避免有气泡或污渍的存在，以免影响测量结果。
2. 温度的控制介电恒温水浴槽的温度应尽量稳定，以保持测量过程中的温度恒定。
同时，应在每次测量前进行温度校准，以确保测量结果的准确性。
3. 电容测量仪的校准在进行实际测量之前，应对电容测量仪进行校准。
介电常数的测定实验报告数学系 周海明 PB05001015 2006-11-16实验题目：介电常数的测定实验目的：了解多种测量介电常数的方法及其特点和适用范围，掌握替代法，比较法和谐振法测固体电介质介电常数的原理和方法，用自己设计与制作的介电常数测试仪，测量压电陶瓷的介电常数。
实验原理：介质材料的介电常数一般采用相对介电常数r ε来表示，通常采用测量样品的电容量，经过计算求出r ε，它们满足如下关系：SCd r 00εεεε==（1）。
式中ε为绝对介电常数，0ε为真空介电常数，m F /1085.8120-⨯=ε，S 为样品的有效面积，d 为样品的厚度，C 为被测样品的电容量，通常取频率为1kHz 时的电容量C 。
一、替代法替代法参考电路如图1所示，将待测电容C x （图中R x 是待测电容的介电损耗电阻），限流电阻R 0(取1k Ω)、安培计与信号源组成一简单串联电路。
合上开关K 1，调节信号源的频率和电压及限流电阻R 0，使安培计的读数在毫安范围恒定（并保持仪器最高的有效位数），记录读数I x 。
将开关K 2打到B 点，让标准电容箱C s 和交流电阻箱R s 替代C x 调节C s 和R s 值，使I s 接近I x 。
多次变换开关K 2的位置(A,B 位)，反复调节C s 和R s ，使X S I I =。
假定C x 上的介电损耗电阻R x 与标准电容箱的介电损耗电阻R s 相接近（s x R R ≈），则有s x C C =。
另一种参考电路如图2所示，将标准电容箱C s 调到极小值，双刀双掷开关K 2扳到AA ’，测量C x 上的电压V x 值；再将K 2扳到BB ’，调节C s 让C s 上的电压V S 接近V x 。
将开关K 2来回扳到AA ’和BB ’位，不断调节C s 和R s 值，使伏特计上的读数不变，即X S V V =，若s x R R ≈，则有s x C C =。
二、比较法当待测的电容量较小时，用替代法测量，标准可变电容箱的有效位数损失太大，可采用比较法。
材料介电常数的测定一、目的意义介电特性是电介质材料极其重要的性质。
在实际应用中，电介质材料的介电系数和介电损耗是非常重要的参数。
例如，制造电容器的材料要求介电系数尽量大而介电损耗尽量小。
相反地，制造仪表绝缘机构和其他绝缘器件的材料则要求介电系数和介电损耗都尽量小。
而在某些特殊情况下，则要求材料的介质损耗较大。
所以，研究材料的介电性质具有重要的实际意义。
本实验的目的：①探讨介质极化与介电系数、介电损耗的关系； ②了解高频Q 表的工作原理；③掌握室温下用高频Q 表测定材料的介电系数和介电损耗角正切值。
二、基本原理2.1材料的介电系数按照物质电结构的观点，任何物质都是由不同性的电荷构成，而在电介质中存在原子、分子和离子等。
当固体电介质置于电场中后，固有偶极子和感应偶极子会沿电场方向排列，结果使电介质表面产生等量异号的电荷，即整个介质显示出一定的极性，这个过程称为极化。
极化过程可分为位移极化、转向极化、空间电荷极化以及热离子极化。
对于不同的材料、温度和频率，各种极化过程的影响不同。
(1)材料的相对介电系数ε 介电系数是电介质的一个重要性能指标。
在绝缘技术中，特别是选择绝缘材料或介质贮能材料时，都需要考虑电介质的介电系数。
此外，由于介电系数取决于极化，而极化又取决于电介质的分子结构和分子运动的形式。
所以，通过介电常数随电场强度、频率和温度变化规律的研究还可以推断绝缘材料的分子结构。
介电系数的一般定义为：电容器两极板间充满均匀绝缘介质后的电容，与不存在介质时(即真空)的电容相比所增加的倍数。
其数学表达式为 0a x C C ε= （1） 式中 x C ——两极板充满介质时的电容； 0a C ——两极板为真空时的电容；ε——电容量增加的倍数，即相对介电常数。
从电容等于极板间提高单位电压所需的电量这一概念出发，相对介电常数可理解为表征电容器储能能力程度的物理量。
从极化的观点来看，相对介电常数也是表征介质在外电场作用下极化程度的物理量。
固体与液体介电常数的测量
一、实验目的:
运用比较法粗测固体电介质的介电常数，运用比较法法测量固体的介电常数,谐振法测量固体与液体的介电常数(以及液体的磁导率)，学习其测量方法及其物理意义，练习示波器的使用。
二、实验原理：
介质材料的介电常数一般采用相对介电常数εr 来表示，通常采用测量样品的电容量，经过计算求出εr ，它们满足如下关系：
S
Cd
r 00εεεε==
式中ε为绝对介电常数，ε0为真空介电常数，m F /1085.8120
-⨯=ε，S 为样品的有
效面积，d 为样品的厚度，C 为被测样品的电容量，通常取频率为1kHz 时的电容量C 。
替代法：
替代法的电路图如下图所示。
此时电路测量精度与标准电容箱的精度密切相关。
实际测量时，取R=1000欧姆,我们用双踪示波器观察,调节电容箱和电阻箱的值,使两个信号相位相同, 电压相同，此时标准电容箱的容值即为待测电容的容值。
谐振法：
1、交流谐振电路：
在由电容和电感组成的LC 电路中，若给电容器充电，就可在电路中产生简谐形式的自由电振荡。
若电路中存在交变信号源，不断地给电路补充能量，使振荡得以持续进行，形成受迫振动，则回路中将出现一种新的现象——交流谐振现象。
RLC 串联谐振电路如下图所示:
图一：RLC 串联谐振电路
其中电源和电阻两端接双踪示波器。
电阻R 、电容C 和电感L 串联电路中的电流与电阻两端的电压是同相位的，但超前于电
容C 两端的电压2π ，落后于电感两端的电压2π
，如图二。
图二：电阻R 、电容C 和电感L 的电压矢量图
电路总阻抗：Z =
=
L V →
-R
V →
回路电流：V I Z
=
=电流与信号源电压之间的位相差：1arctan i L C R ωωϕ⎛⎫- ⎪=-
⎪ ⎪⎝⎭
找到RLC 串联电路的谐振频率，如果已知L 的值，就可以得出C 的大小。
2、谐振法测量电容
谐振法测量电容的原理图见上图一，由已知电感L ，电阻R 待测电容C x 组成振荡电路，改变信号源频率使RLC 回路谐振，使得双踪示波器两个频道的波形相位相同，电阻上电压最大,则电容可由下式求出：
L f C X 2241
π=
式中f 为频率，L 为已知电感，C x 为待测电容。
3、谐振法测量液体磁导率：
在密制的螺绕环中，由安培环路定理得：
B
l NI μ
= （1）
NBS
L I
I
ψ
=
=
（2） 联立（1）、（2）式得
2
Ll
N S
μ=
（r 0=μμμ） L —电感强度 S —螺绕环的截面积 N —螺绕环的匝数 l —螺绕环的有效长度 4、相对介电常数与相对磁导率的计算：
在测量固体的相对介电常数时，我们用到参数已知的压电陶瓷片，可直接有公式
0r S
C d
εε=
计算得到相对介电常数。
在测量液体电介质的电容时，我们已知蒸馏水的2H O ε，由
0r S
C d
εε=
⇒C =C εε液体液体水水
易得液体的相对介电常数。
同理，密制螺绕环的一些参数也难以直接测量，若已知2H O =1.0002μ，可由2
Ll
N S
μ=
推得： L =L μμ液体液体
水水
电感可谐振法测得，因此可得液体的相对磁导率。
三、实验内容： 1、仪器、元件与用具：
信号源一台、电容箱一个、交流电阻箱一个、压电陶瓷一个、电感器一个、导线若干、
平行板电容器，螺绕环电感，双踪示波器，矩形样品池，黄铜片二片、游标卡尺、磁性表座2只（用于固定矩形样品池），滴管，废液池，抺布，卷纸，蒸馏水，待测液体溶
液。
2、实验步骤：
必做实验:（1）、运用替代法测量压电陶瓷的介电常数εr, 取信号源电压10V以上, 频率1000HZ, 电阻R=1000欧姆。
（2）、运用谐振法测量压电陶瓷的介电常数εr，电感L取1H，电阻R取5kΩ。
（3）、运用谐振法测量液体介电常数。
具体步骤如下：
a. 将平行板电容器竖直放入矩形样品池中，加入标准样品水，直到水完全浸没平行板电
容器(注意不要让水浸入铜片中,以免生锈)，利用标准电感箱、标准电阻箱，用RLC交流共振法测量共振频率。
取标准电阻箱值为5000.0Ω，调节标准电感箱值为0.1H，测量对应的谐振频率，计算平行板电容器的总电容。
b. 利用待测样品代替标准样品水重复上述步骤，测出样品的谐振频率,计算出样品的总电
容。
c. 计算出待测样品的相对介电常数。
选作实验: 测量液体的磁导率:
a. 将标准样品水加入螺绕环电感内的玻璃管中，要求水完全装满玻璃管，利用标准电容
箱、标准电阻箱，用RLC交流共振法测量螺绕环的电感。
取标准电阻箱值为10.0Ω，调节标准电容箱值为0.02μF，测量对应的谐振频率，计算螺绕环的电感。
b. 利用待测样品代替标准水重复步骤3，测出样品的谐振频率,计算出相对磁导率。
增选实验：设计实验方案，测量薄膜的介电常数，并对测量液体介电常数实验的误差就行定量分析。
