昆明地铁6号线李其村特大桥顶推施工工艺昆明市地铁6号线李其村特大桥的第8～10#孔为3孔一联（30m+48m+30m）的整体预制预应力连续箱梁，采用顶推法施工。

下面对该施工工艺进行介绍：顶推法施工流程图：1.施工准备1.1场地布置利用3#～8#桥墩，搭设支架现浇连续箱梁。

在7#墩附近设置顶推系统主控站，在已施工完成的第12 跨简支梁上设顶推梁体测量控制观察台。

在3～6#永久墩顶和7～10#临时墩顶设置滑道，在4～6#永久墩和7～10#临时墩顶设置横向限位和纠偏装置。

1.2顶推设备纵向牵引设备采用QDCL2000自动连续顶推系统，全套系统包括2台QDCL2000连续顶推千斤顶、1台顶推泵、1台主控台及联接系统的高压油管、控制电缆、设备至电缆的电源组成。

在箱梁内埋设有2套后锚装置后锚点，将牵引索布置在后锚点上，每束由12根ф15.2mm钢绞线组成。

牵引索穿过QDCL2000连续顶推千斤顶，另一端顺着梁体底板穿入后锚装置上。

在5～8#墩预留孔道，设置7-7φ5预应力钢绞线，并施加10t初拉力，以使各墩间串联。

1.3导向梁、滑板、滑道梁及滑道（1）在4～6#永久墩顶和7～10#临时墩顶两侧对称安装横向导向架，限制梁体移动过程中的横向移位。

（2）采用四氟乙烯滑板，尺寸为25cm×25cm×2cm，在顶推过程中，要求在梁体与滑板之间空隙不断填塞滑板，填塞由于梁前移带走的四氟板空隙，保证顶推平稳不偏离。

滑板填塞时，应保证带有四氟板的一面朝下与滑道面的不锈钢板接触。

（3）滑道梁及滑道：在3#～9#墩顶利用临时墩或永久墩形成滑道梁，其顶面高程控制相对误差1mm；在滑道梁上扣紧滑道，要求滑道与主梁支座中心线相对应，即桥中线两侧各1.2m处设置；滑道采用30mm 钢板，具有足够的刚度和强度，滑道顶面设不锈钢板，与滑道四氟板一面相接触形成滑动面。

1.4导梁为了减少顶推梁过程中连续箱梁悬臂长度，在箱梁纵移前端对应腹板位置设置长为28m 变截面工字型实腹钢板梁，作为连续梁在顶推过程中的导向梁。

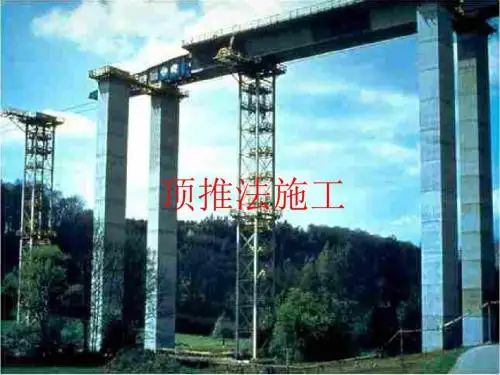

顶推法施工6.7.1 工艺概述顶推法施工是预先在桥台后面的路堤（或引道）上、亦可在桥梁中部设置预制平台逐段拼装或浇筑桥跨结构，待达到预定强度的设计强度后，安装临时预应力索，用顶推装置逐段通过墩顶滑移装置将梁顶出，安装一段，拼接一段，直至全部就位，全部顶推就位后拆除临时预应力束，安装永久预应力束，拆除滑移装置，安装永久支座，完成预应力连续梁的安装施工。

由于不需要使用膺架，可不中断桥下交通，省去大量施工脚手支架，减少高空作业，便于集中管理和指挥，施工安全可靠。

顶推法适用于跨越城市、深谷、较大河流、公路、铁路的预应力连续梁结构施工。

多用于跨径30～60m 预应力混凝土等截面连续梁架设，顶推法可架设直桥、弯桥，坡桥。

采用顶推法架梁时，梁前端呈悬臂状态，与后部相比断面受力较大。

为降低梁前端这种临时架设的断面力，可在梁前端安装导梁，还可以根据现场条件，在桥墩间设置临时支墩以降低架设时梁的断面受力。

在中间跨度大，又不能设置临时支墩时，也可用导梁从两侧相对顶推，在跨中连结。

顶推方法主要分为单点顶推和多点顶推两种：单点顶推方法是把千斤顶等顶推设备设置于1 处——桥台或桥墩上。

其它墩上布置滑道，边顶推边使梁滑动的方式，这种方式有用水平、竖向两台千斤顶和用穿心式水平千斤顶配以拉杆两种方法。

多点顶推是在各墩上均设置千斤顶等顶推设备的顶推方式，这种方式可将水平力分散作用于各墩上，对长大桥尤为有利。

目前大多使用此种方法。

6.7.2 作业内容顶推施工作业内容主要如下：1.施工准备；2.箱梁节段预制及早期预应力张拉；3.箱梁节段顶推、导梁拆除；4.预应力箱梁后期预应力束安装及张拉压浆、前期预应力束拆除；5.体系转换，包括滑道拆除以及支座安装等。

6.7.3 质量标准及检验方法《铁路桥涵工程施工质量验收标准》（TB10415-2003）《高速铁路桥涵工程施工质量验收标准》（TB10752-2010）《铁路混凝土工程施工质量验收标准》（TB10424-2010）6.7.4 工艺流程图6.7.5 工艺步骤及质量控制一、施工准备1.施工场地预制场是预制箱梁并把它推向主跨的过渡场地。

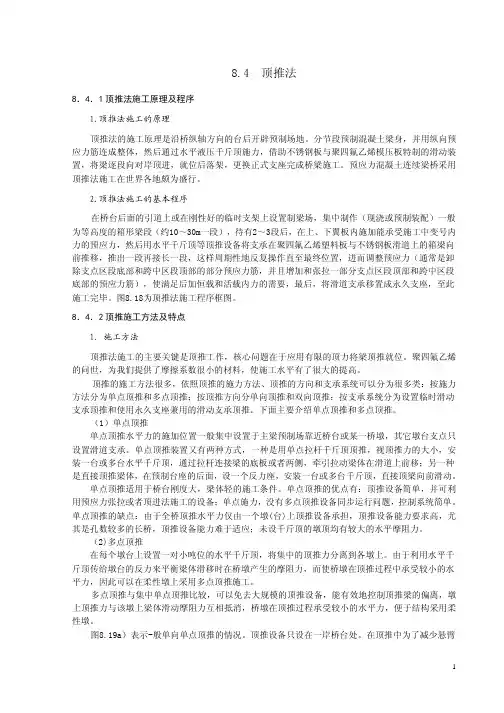

8.4 顶推法8．4．1顶推法施工原理及程序1.顶推法施工的原理顶推法的施工原理是沿桥纵轴方向的台后开辟预制场地。

分节段预制混凝土梁身，并用纵向预应力筋连成整体，然后通过水平液压千斤顶施力，借助不锈钢板与聚四氟乙烯模压板特制的滑动装置，将梁逐段向对岸顶进，就位后落架，更换正式支座完成桥梁施工。

预应力混凝土连续梁桥采用顶推法施工在世界各地颇为盛行。

2.顶推法施工的基本程序在桥台后面的引道上或在刚性好的临时支架上设置制梁场，集中制作（现浇或预制装配）一般为等高度的箱形梁段（约10～30m一段），待有2～3段后，在上、下翼板内施加能承受施工中变号内力的预应力，然后用水平千斤顶等顶推设备将支承在聚四氟乙烯塑料板与不锈钢板滑道上的箱梁向前推移，推出一段再接长一段，这样周期性地反复操作直至最终位置，进而调整预应力（通常是卸除支点区段底部和跨中区段顶部的部分预应力筋，并且增加和张拉一部分支点区段顶部和跨中区段底部的预应力筋），使满足后加恒载和活载内力的需要，最后，将滑道支承移置成永久支座，至此施工完毕。

图8.18为顶推法施工程序框图。

8．4．2顶推施工方法及特点1．施工方法顶推法施工的主要关键是顶推工作，核心问题在于应用有限的顶力将梁顶推就位。

聚四氟乙烯的问世，为我们提供了摩擦系数很小的材料，使施工水平有了很大的提高。

顶推的施工方法很多，依照顶推的施力方法、顶推的方向和支承系统可以分为很多类：按施力方法分为单点顶推和多点顶推；按顶推方向分单向顶推和双向顶推；按支承系统分为设置临时滑动支承顶推和使用永久支座兼用的滑动支承顶推。

下面主要介绍单点顶推和多点顶推。

（1）单点顶推单点顶推水平力的施加位置一般集中设置于主梁预制场靠近桥台或某一桥墩，其它墩台支点只设置滑道支承。

单点顶推装置又有两种方式，一种是用单点拉杆千斤顶顶推，视顶推力的大小，安装一台或多台水平千斤顶，通过拉杆连接梁的底板或者两侧，牵引拉动梁体在滑道上前移；另一种 是直接顶推梁体，在预制台座的后面，设一个反力座，安装一台或多台千斤顶，直接顶梁向前滑动。

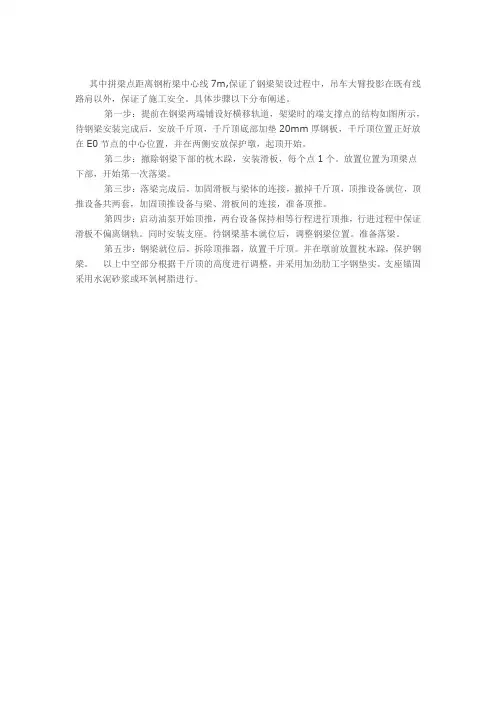

其中拼梁点距离钢桁梁中心线7m,保证了钢梁架设过程中，吊车大臂投影在既有线路肩以外，保证了施工安全。

具体步骤以下分布阐述。

第一步：提前在钢梁两端铺设好横移轨道，架梁时的端支撑点的结构如图所示，待钢梁安装完成后，安放千斤顶，千斤顶底部加垫20mm厚钢板，千斤顶位置正好放在E0节点的中心位置，并在两侧安放保护墩，起顶开始。

第二步：撤除钢梁下部的枕木跺，安装滑板，每个点1个。

放置位置为顶梁点下部，开始第一次落梁。

第三步：落梁完成后，加固滑板与梁体的连接，撤掉千斤顶，顶推设备就位，顶推设备共两套，加固顶推设备与梁、滑板间的连接，准备顶推。

第四步：启动油泵开始顶推，两台设备保持相等行程进行顶推，行进过程中保证滑板不偏离钢轨。

同时安装支座。

待钢梁基本就位后，调整钢梁位置。

准备落梁。

第五步：钢梁就位后，拆除顶推器，放置千斤顶。

并在墩前放置枕木跺，保护钢梁。

以上中空部分根据千斤顶的高度进行调整，并采用加劲肋工字钢垫实。

支座锚固采用水泥砂浆或环氧树脂进行。
