《电机与电力拖动基础》试卷一答案一、填空题（每空1分，共20分）1、他励直流电动机的机械特性是指在电动机处于稳态运行的条件，转速和电磁转矩的关系。

2、直流电动机的起动方法有：电枢回路串电阻和降压起动3、一台接到电源频率固定的变压器，在忽略漏磁阻抗压降的条件下，其主磁通的大小决定于输入电压的大小，而与磁路的基本无关，其主磁通与励磁电流成正比关系。

4、变压器带负载运行时，若负载增大，其铁损耗将不变，铜损耗增大（忽略漏磁阻抗压降的影响）。

5、当变压器负载（φ2>0˚）一定，电源电压下降，则空载电流I0减小，铁损耗P Fe减小。

6、采用短矩绕组绕组和分布绕组绕组可以有效的削弱谐波分量，同时使基波分量减小（增大和减小）。

7、当s在 0~1 范围内，三相异步电动机运行于电动状态，此时电磁转矩性质为驱动性质；在小于1范围内运行于发电机状态，此时电磁转矩性质为制动性质。

8、三相异步电动机根据转子不同可分为笼型和绕线两类。

二、判断题（每题2分，共20分）1、一台直流发电机若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。

（对）2、直流电动机的人为特性都比固有特性软（错）3、直流电动机串多级电阻起动，在起动过程中，每切除一级起动电阻时，电枢电流都会突变。

（对）4、一台变压器原边电压U1不变，副边接电阻性负载或接电感性负载，如负载电流相等，则两种情况下，副边电压也相等。

（错）5、变压器在原边外加额定电压不变的情况下，副边电流大，导致原边电流也大，因此变压器的主磁通也大。

（错）6、交流发电机正常发电以后可以断掉直流励磁电源。

（错）7、改变电流相序可以改变三相旋转磁通势的转向。

（对）8、不管异步电动机转子是旋转，还是静止，定、转子磁通势都是相对静止的（错）9、三相异步电动机的最大磁通势T m的大小与转子电阻r m阻值无关。

（对）10、三相异步电动机的变极调速只能用在笼型转子电动机上。

（对）三、简答题（每题5分，共20分）1、简述异步测速发电机的剩余电压误差产生原因及解决办法？答：由于加工、装配过程中存在机械上的不对称及定子磁性材料性能的不一致性，使得测速发电机转速为零时，实际输出电压并不为零，此时的输出的电压叫剩余电压。

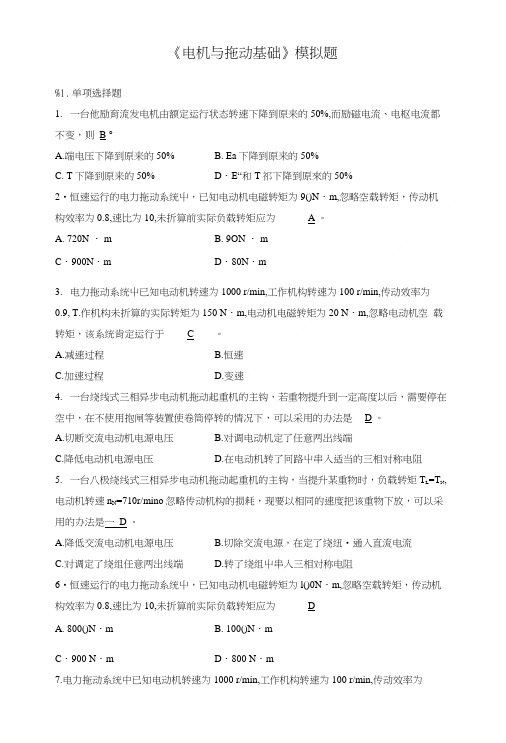

《电机与拖动基础》模拟题%1.单项选择题1.一台他励育流发电机由额定运行状态转速下降到原来的50%,而励磁电流、电枢电流都不变，则 B °A.端电压下降到原来的50%B. Ea下降到原来的50%C. T下降到原来的50% D・E“和T祁下降到原來的50%2•恒速运行的电力拖动系统屮，已知电动机电磁转矩为9()N・m,忽略空载转矩，传动机构效率为0.8,速比为10,未折算前实际负载转矩应为 A 。

A. 720N ・ mB. 9ON ・ mC・900N・m D・80N・m3.电力拖动系统屮已知电动机转速为1000 r/min,工作机构转速为100 r/min,传动效率为0.9, T.作机构未折算的实际转矩为150 N・m,电动机电磁转矩为20 N・m,忽略电动机空载转矩，该系统肯定运行于 C 。

A.减速过程B.恒速C.加速过程D.变速4.一台绕线式三相异步电动机拖动起重机的主钩，若重物提升到一定高度以后，需要停在空中，在不使用抱闸等装置使卷筒停转的情况下，可以采用的办法是 D 。

A.切断交流电动机电源电压B.对调电动机定了任意两岀线端C.降低电动机电源电压D.在电动机转了冋路屮串入适当的三相对称电阻5.一台八极绕线式三相异步电动机拖动起重机的主钩，当提升某重物时，负载转矩T L=T N,电动机转速n N=710r/mino忽略传动机构的损耗，现要以相同的速度把该重物下放，可以采用的办法是一 D 。

A.降低交流电动机电源电压B.切除交流电源，在定了绕纽•通入直流电流C.对调定了绕组任意两岀线端D.转了绕组屮串入三相对称电阻6•恒速运行的电力拖动系统屮，已知电动机电磁转矩为l()0N・m,忽略空载转矩，传动机构效率为0.8,速比为10,未折算前实际负载转矩应为DA. 800()N・mB. 100()N・mC・900 N・m D・800 N・m7.电力拖动系统中已知电动机转速为1000 r/min,工作机构转速为100 r/min,传动效率为0.9, T.作机构未折算的实际转矩为WON・m,电动机电磁转矩为20 N・m,忽略电动机空载转矩，该系统肯定运行于 B °A.减速过稈B.恒速C.加速过程D.变速%1.填空题1.从能量转换角度看，电机分为发电机和电动机。

电机拖动大学考试题及答案一、选择题（每题2分，共20分）1. 电机拖动系统的基本组成包括以下哪项？A. 电机B. 传动装置C. 控制系统D. 所有以上选项答案：D2. 直流电机的转速与什么有关？A. 电源电压B. 电枢电流C. 磁通量D. 负载大小答案：B3. 交流电机中，同步电机的转速与什么因素有关？A. 电源频率B. 极对数C. 负载大小D. A和B答案：D4. 电机拖动系统中，以下哪种控制方式可以实现无级调速？A. 变电压调速B. 变极调速C. 变频调速D. 变转差率调速答案：C5. 以下哪种电机适用于频繁启动和制动的场合？A. 同步电机B. 异步电机C. 直流电机D. 伺服电机答案：C6. 电机的额定功率是指电机在什么条件下的输出功率？A. 最大负荷B. 额定电压和额定频率C. 长时间运行D. 所有以上选项答案：D7. 电机拖动系统中，以下哪种因素会影响电机的效率？A. 电机的额定功率B. 电机的负载C. 电机的温升D. 所有以上选项答案：D8. 电机的起动电流通常比额定电流大多少？A. 2-3倍B. 3-5倍C. 5-7倍D. 7倍以上答案：B9. 在电机拖动系统中，以下哪种现象会导致电机过热？A. 电源电压过高B. 电机负载过大C. 电机散热不良D. 所有以上选项答案：D10. 电机拖动系统中，以下哪种方式可以提高系统的功率因数？A. 并联电容器B. 串联电感器C. 增加电机转速D. A和B答案：D二、填空题（每空2分，共20分）11. 电机拖动系统的动态性能包括________、________和________。

答案：起动、制动、调速12. 电机的额定电压是指电机在________和________下长期运行时的电压。

答案：额定功率、额定频率13. 电机的额定电流是指电机在________和________下长期运行时的电流。

答案：额定电压、额定频率14. 在电机拖动系统中，________是指电机在额定电压和额定频率下，能够输出的最大功率。

变压器部分习題与鮮答1、为了得到正弦感应电势，当铁心不饱和吋，空载电流各成何种波形？为什么？答：为了得到正弦感应电势，根据E = -W业知，就必须使磁通也是正弦量，当铁心dt不饱和时0*/()，故，此时空载电流也是正弦变化量，即呈正弦波。

当铁心饱和时，空载电流比磁通变化大，此时空载电流呈尖顶波形。

2、为什么对以把变压器的空载损耗近似看成是铁耗，而把短路损耗看成是铜耗？变压器实际负载时实际的铁耗和铜耗与空载损耗和短路损耗有无区别？为什么？答：因为空载时电流很小，在空载损耗屮铁耗占绝大多数，所以空载损耗近似看成铁耗。

而短路吋，短路电压很低，因而磁通很小，铁耗也很小，短路损耗中铜耗占绝大多数，所以近似把短路损耗看成铜耗。

实际负载时铁耗和铜耗与空载时的铁耗和铜耗有差别，因为后一个是包含有其它损耗。

3、变压器的其它条件不变，仅将原、副边线圈匝数变化±10%,试问对兀”和无川的影响怎样？如果仅将外施电压变化±10%,其影响怎样？如果仅将频率变化±10%,其影响又怎样？答：因为心=2〃w2 » £ = 4.44用0” - U ,所以当原、副边匝数变化土10% 吋，兀w变化±20%。

由于w变化±10%,而U不变，使0”变化不10%。

又因为Xm = 2/tf w2磁通0”变化±10%时于饱和影响，A加变化土k%,所以兀”的变化大于±20%。

将外施电压变化± 10%时，0”也将变化干10%,使兀⑹不变，Xm的变化大于刁10%。

这是因为0〃”变化+10%,由于磁路饱和影响，变化大于+10%0如果将频率变化±10%, oc /,所以兀2变化±10%,而f变化±10%，则因为U不变，使0,”变化+10%o同样使兀加的变化大于±10%。

4、一台变压器，原设计频率为50赫兹，现将它接到60赫兹的电网上运行，额定电压不变。

大工《电机与拖动》课程考试模拟试卷B及答案个人整理后的打印版一、单项选择题（本大题共10小题，每小题3分，共30分） 1、以下笼型异步电动机可以直接起动的是（ A ）。

A．功率为1kw B．功率为10kw C．功率大于10kw D．功率小于10kw 2、三相异步电动机能耗制动是利用（ B ）相配合完成的。

A．直流电源、定子回路电阻 B．直流电源、转子回路电阻 C．交流电源、定子回路电阻 D．交流电源、转子回路电阻 3、电动机采用星-三角减压起动，起动电流降低到直接起动的（ B ）。

A．1/2 B．1/3 C．1/4 D．2/34、一台单相变压器，UN1/UN2=220V/110V，变压器一次绕组的匝数为880匝，则二次绕组的匝数为（ C ）。

A．220匝 C．440匝5、变压器短路试验时的损耗（ D ）。

A．全部为铜损耗C．主要为铁损耗，铜耗可以忽略B．110匝 D．880匝B．全部为铁损耗D．主要为铜损耗，铁耗可以忽略6、一台三相鼠笼式异步电动机接在交流电源上工作，其额定转速为nN?1480r/min，该电机的磁极对数为（ B ）。

A．p=1 C．p=3B．p=2 D．p=47、（ D ）是把储存在转子中的动能变成电能消耗在转子上。

A．回馈制动B．反接制动 C．全制动 D．能耗制动 8、（ A ）是由装在同步电机转轴上的小型直流发电机供电。

A．直流励磁机励磁 B．交流励磁机励磁 C．静止整流器励磁 D．旋转整流器 9、（ A ）可以通过改变脉冲频率来实现调速、快速起停、正反转及制动控制。

A．步进电动机 B．测速发电机C．自整角机 D．旋转变压器10、对于三相异步电动机，单相交流绕组产生的磁动势是（ A ）。

A．脉振磁动势 B．旋转磁动势 C．基波磁动势 D．交流磁动势二、选择判断题（本大题共5小题，每小题2分，共10分） 1、直流电机空载时的磁场由主磁极的励磁磁动势单独作用产生。

习题集第一章 变压器1-1 在分析变压器时，对于变压器的正弦量电压、电流、磁通、感应电动势的正方向是如何规定的？。

答： 1）电源电压 U 正方向与其电流 I 正方向采用关联方向，即两者正方向一致。

2）绕组电流 I 产生的磁通势所建立的磁通 φ ，这二者的正方向符合右手螺旋定则。

3）由交变磁通 φ产生的感应电动势产，二者的正方向符合右手螺旋定则，即它 的正方向与产生该磁通的电流正方向一致。

1-2 变压器中的主磁通和漏磁通的性质和作用是什么？答：交变磁通绝大部分沿铁心闭合且与一、 二次绕组同时交链， 这部分磁通称为。

主磁通 φ；另有很少的一部分磁通只与一次绕组交链， 且主要经非磁性材料而闭。

合，称为一次绕组的漏磁通 φσ1 。

根据电磁感应定律，主磁通中在一、二次绕组。

中分别产生感应电动势 E 1 和 E 2 ；漏磁通 φσ1 ；只在一次绕组中产生感应电动势E 1 ，称为漏磁感应电动势。

二次绕组电动势E 2 对负载而言即为电源电动势，其空载电压为 U 20 。

1-3 变压器空载运行时，空载电流为何很小？答：变压器空载运行时， 原边额定电压不仅降落在原边电阻 r 1 上，而且还有漏磁压降，还有主磁通产生的压降，由于 - E 1 很大，或者说 Z m =r m +jx m 很大，致使励 磁电流很小。

1-4 一台单相变压器，额定电压为 220V ／110V ，如果将二次侧误接在 220V 电源上，对变压器有何影响？答 副边励磁电流将非常非常大。

因为原边接额定电压时主磁通 φm 为设计值，铁心磁路接近饱和，最大磁密 B m 接近饱和值；这时副边电压为 U 2≈E 2，即 E 2。

=110V不慎把到边接到 220V 时，副边漏阻抗也很小，电压与电势近似相等，因此有＝220V ，与原边接 220V 时相比，副边电势大小增大到原来的二倍。

我们E 2≈U 2知道， E 2＝ 4.44fw 2φm 因此 φm 也增大到原来的二倍，磁密 B m 也增大到原来的二 倍。

电力及电机拖动模拟题（附答案）一、单选题（共45题，每题1分，共45分）1.三相异步电动机机械负载加重时，定子电流会_____。

( )A、不一定B、不变C、增大D、减小正确答案：C2.一台三相电力变压器的联结组别是Y，d11，其中“d”表示_____。

( )A、低压绕组为角接B、低压绕组为星接C、高压绕组为星接D、高压绕组为角接正确答案：A3.同步电动机转子的励磁绕组的作用是通电后产生一个____磁场。

( )A、交变电动势B、脉动C、极性不变但大小变化的D、大小和极性都不变化的正确答案：D4.当电动机的电磁转矩与转向相反时，电动机处于_____运行状态。

( )A、升速B、制动C、电动D、减速正确答案：B5.型号为S9-800/35/10.5的变压器，其一次绕组的额定电压为______KV。

( )A、10.5B、80C、35D、9正确答案：C6.在变频调速时，若保持U/f=常数，可实现_____，并能保持过载能力不变。

( )A、恒电流调速B、恒转矩调速C、恒效率调速D、恒功率调速正确答案：B7.一台4极三相感应电动机，转子旋转一周的电角度是_____。

( )A、360°B、720°C、120°D、180°正确答案：B8.变压器带感性负载时，由空载到负载，变压器的输出电压_____。

( )A、不变B、降低C、先升高后降低D、升高正确答案：B9.变压器铁心压紧的工序必须______进行。

( )A、从两边到中间B、从右边到左边C、从中部到两边D、从左边到右边正确答案：C10.三相感应电动机的空载电流比同容量变压器的空载电流大，其原因是___。

( )A、磁路的磁阻大B、感应电动势大C、磁路的磁阻小D、感应电动势小正确答案：A11.三相电机的正常接法若是△形，当错接成Y形，则电流、电压、功率将发生如下变化 ___。

( )A、电流电压变低，输出的机械功率为额定功率的1/3B、电流电压变低，输出的机械功率为额定功率的1/2C、电流、电压、功率基本不变D、电流电压变高，输出的机械功率为额定功率的1/2正确答案：A12.为了使三相感应电动机产生圆形旋转磁场，三相绕组各相首端之间应互差___电角度。

电机原理与拖动练习题目与答案《电机与拖动基础测试题》100分钟一、分析简答题（共30分）1．分析异步电动机变频调速时定子电压如何变化（低于基频、高于基频）？说明原因，并画出对应的机械特性曲线。

（6分）2．画出串励直流电动机的机械特性。

解释它为什么适合作牵引电机？（6分） 3．已知电网额定电压U N =6000V ，变压器额定电压U 1N /U 2N =6000/380V （Y ，d ）；负载接三相异步电动机，额定电压U N =220V ，d 接。

（12分）（1）在图中将变压器与负载正确连接； （2）判断变压器的连接组号；（3）这台三相异步电动机是否可以星-三角启动，说明原因；（4）在高低压侧分别做短路试验，测得的输入功率相同吗？解释原因。

4.画出异步电机的自然机械特性和调速、制动时的机械特性，并标注出特性名称；对比分析它们的变化规律。

（6分） 二、实验设计题（15分）一台三相电力变压器额定容量50000kVA ，U 1N /U 2N =35kV/6.3kV （Y,y12接）。

请设计空载阻抗测试方案，画出测试主要线路图，并简述实验方法及步骤（包括主要测试设备的选择依据）。

三、分析计算题（共55分）1．（15分）一台额定容量P N =5.5kW ，频率f 1N =50Hz 的三相四极绕线异步电动机，在额定负载运行情况下，定子铜耗为341W ，转子铜耗为232W ，铁耗为167.5W ，机械损耗为45W ，附加损耗为35W 。

启动转矩倍数为1.93，最大转矩倍数为2.2。

（1）画出功率流程图，标明各功率及损耗，并求额定运行时电动机的效率； （2）当负载转矩为额定转矩的90%，电机以100转/分低速下放重物时，转子回路每相应串入多大电阻？2．（15分）三相变压器的额定容量为5600kVA ，额定电压为6000/400V ，Y/Δ连接。

在高压侧做短路实验，U k =280V ，短路损耗p k =56kW 。

《电机与拖动基础》试题库及答案第一部分直流电机一、填空题：1、并励直流发电机向励建压的条件是 _______ ；_____ ；______ O （主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产牛的补充磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻）2、可用下列关系来判断直流电机的运行状态，当 ________ 时为电动机状态，当 _______ 时为发电机状态。

（Ea <U； E a） U）3、直流发电机的绕组常用的右 _______ 和______ 两种形式，若要产生大电流，绕组常釆用_______ 绕组。

（叠绕组；波绕组；叠）4、直流发电机电磁转矩的方向和电枢旋转方向 _______ ，直流电动机电磁转矩的方向和电枢旋转方向______ o （相反；相同）5、单迭利单波绕组，极对数均为p时，并联支路数分别是________ , ______ 。

（2P; 2）6、直流电机的电磁转矩是由 ______ 和______ 共同作用产牛的。

（每极气隙磁通量；电枢电流）7、直流电机电枢反应的定义是 _______ ,当电刷在儿何中线时，电动机产牛_________ 性质的电枢反应，其结果使_______ 和______ ，物理中性线朝________ 方向偏移。

（电枢磁动势对励磁磁动势的作用；交磁；气隙磁场产生畸变；对主磁场起附加去磁作用）二、判断题1、一台并励直流发电机，正转能口励，若反转也能自励。

（）（F）2、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。

（）（T）3、一台并励宜流电动机，若改变电源极性，则电机转向也改变。

（F）4、XL流电动机的电磁转矩是驱动性质的，因此稳定运行时，人的电磁转矩对应的转速就高。

（）（F）三、选择题1、直流发电机主磁极磁通产生感应电动势存在于（）中。

（1）（1）电枢绕组；（2）励磁绕组；（3）电枢绕组和励磁绕组2、直流发电机电刷在儿何中线上，如果磁路不饱和，这时电械反应是（）（3）（1）去磁：（2）助磁；（3）不去磁也不助磁。

电机与拖动模拟试卷1:—・选择题（共20分）1. 同步发电机短路特性是一条直线的原因是：⑴励磁电流较小磁路不饱和;⑵电枢反应去磁作用使磁路不饱和;⑶短路时电机相当于在一个电阻为常数的电路中运行，所以I k和I f 成正比。
