电机及拖动基础试题及答案电机与拖动试卷及参考答案一、、填空题（每空1分，共30分）1.直流发电机中的电磁转矩方向与转子的旋转方向（相反），因此电磁转矩为（阻力）转矩；直流电动机中的电磁转矩方向与转子的旋转方向（相同），因此电磁转矩为（动力）转矩。
2.接触器主要由（电磁机构）、（触点系统）、（灭弧装置）等三大部分组成。
3 .空气阻尼式时间继电器主要由（电磁机构）、（触点系统）和（延时机构）三部份组成。
若要将通电延时型改成断电延时型，只需将（电磁机构翻转180度）。
4、用丫-△降压起动时，起动电流为直接用△接法起动时的（1/3 ），所以对降低（起动电流）很有效。
但启动转矩也只有直接用△接法启动时（1/3 ）,因此只适用于空载或轻载启动。
5、反接制动时，当电机转速接近于（0）时，应及时（切断电源），防止电机（反转）。
6、伺服电动机为了防止（反转）现象的发生，采用（增大转子电阻）的方法。
7、步进电动机是一种把（电脉冲）信号转换成（角位移或线位移）信号的控制电机。
8、分磁环的作用是使（产生的合成吸力始终大于弹簧的反作用力），以消除（衔铁的振动和噪声）现象；三相交流电磁机构是否需要分磁环（不需要）。
9 .单相异步电动机定子绕组中产生的磁场是（脉动磁场），可分解为（正向旋转磁场）和（反向旋转磁场）两部分。
10.熔断器又叫保险丝，用于电路的（短路）保护，使用时应（串）接在电路中。
二、判断题（每小题1分，共10分）。
（x ）1.一台额定电压为220V的交流接触器在交流220V和直流220V的电源上均可使用。
（x ）2.三相笼型异步电动机的电气控制线路，如果使用热继电器作过载保护，就不必再装设熔断器作短路保护。
(X ) 3.交流电动机由于通入的是交流电，因此它的转速也是不断变化的，而直流电动机则其转速是恒定不变的。
(X )4.转差率S是分析异步电动机运行性能的一个重要参数，当电动机转速越快时，则对应的转差率也就越大。
《电机与电力拖动基础》试卷一《电机与电力拖动基础》试卷一一、一、 填空题（每空1分，共20分）分）1、 他励直流电动机的机械特性是指在 电动机处于稳态运行 的条件下转速 和 电磁转矩 的关系。
的关系。
2、直流电动机的起动方法有： 电枢回路串电阻 和 降压起动 。
3 3、、一台接到电源频率固定的变压器，在忽略漏磁阻抗压降的条件下，其主磁通的大小决定于 输入电压 的大小，而与磁路的的大小，而与磁路的 基本无关，其主基本无关，其主磁通与励磁电流成 正比 关系。
关系。
4、变压器带负载运行时，若负载增大，其铁损耗将 不变 ，铜损耗 增大 （忽略漏磁阻抗压降的影响）。
5、当变压器负载（φ2>0˚）一定，电源电压下降，则空载电流I 0减小 ，铁损耗P Fe 减小 。
6、采用 短矩绕组 绕组和 分布绕组 绕组可以有效的削弱谐波分量，同时使基波分量 减小 （增大和减小）。
7、当s 在 0~1 范围内，三相异步电动机运行于电动状态，此时电磁转矩性质为 驱动性质 ；在 小于1 的范围内运行于发电机状态，此时电磁转矩性质为 制动性质 。
8、三相异步电动机根据转子不同可分为 笼型 和 绕线 两类。
两类。
根据磁滞回线 剩磁 的大小，铁磁材料分为硬磁材料和软磁材料。
3. 电力拖动系统是由电力拖动系统是由 电动机 拖动机械机构工作的系统。
拖动机械机构工作的系统。
4. 直流电动机的励磁方式包括直流电动机的励磁方式包括 他励 、并励、串励和 复励 ，其中，其中 他 励直流电动机更适合于电动机控制的场合。
5. 电机绕组有两种形式，分别为电机绕组有两种形式，分别为 叠 绕组和绕组和 波 绕组。
使用于高电压的为绕组。
使用于高电压的为 波绕组，使用于大电流的为绕组，使用于大电流的为 叠 绕组。
绕组。
6. 直流电机电枢磁场对空载主磁场的影响称为 电枢反应 。
7. 直流电机在直流电机在 主磁 极之间常安装换向极改善换向。
换向极的位置恰好也是极之间常安装换向极改善换向。
《电机与拖动》试题库第一部分直流电机一、填空题：1、并励直流发电机自励建压的条件是_______;_______;_______。
(主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻)2、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态。
（Ea 〈U；Ea〉U）3、直流发电机的绕组常用的有_______和_______两种形式，若要产生大电流，绕组常采用_______绕组。
（叠绕组；波绕组；叠）4、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______。
（相反；相同）5、单迭和单波绕组，极对数均为p时，并联支路数分别是_______，_______。
（2p；2）6、直流电机的电磁转矩是由_______和_______共同作用产生的。
（每极气隙磁通量；电枢电流）7、直流电机电枢反应的定义是_______，当电刷在几何中线时，电动机产生_______性质的电枢反应，其结果使_______和_______，物理中性线朝_______方向偏移。
（电枢磁动势对励磁磁动势的作用；交磁；气隙磁场产生畸变；对主磁场起附加去磁作用）二、判断题1、一台并励直流发电机，正转能自励，若反转也能自励。
（）（F）2、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。
（）（T）3、一台并励直流电动机，若改变电源极性，则电机转向也改变。
（F）4、直流电动机的电磁转矩是驱动性质的，因此稳定运行时，大的电磁转矩对应的转速就高。
（）（F）三、选择题1、直流发电机主磁极磁通产生感应电动势存在于（）中。
（1）（1）电枢绕组；（2）励磁绕组；（3）电枢绕组和励磁绕组2、直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应是（）（3）（1）去磁；（2）助磁；（3）不去磁也不助磁。
《电机与拖动基础》试题库及答案第一部分 直流电机一、填空题：1、直流电动机的工作原理是把 能转化为 能。
直流发电机的工作原理是把 能转化为 能。
（直流电；机械；机械；直流电）2、直流发电机的工作原理用 定则判断感应电动势的方向。
直流电动机的工作原理用 定则判断电磁力的方向，其电磁力的表达式为 。
（右手；左手；f BlI =）3、并励直流发电机自励建压的条件是_______;_______;_______。
(主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻)4、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态。
（E a 〈U ；E a 〉U ）5、直流发电机的绕组常用的有_______和_______两种形式。
（叠绕组；波绕组）6、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______。
（相反；相同）7、电动势常数e C 与转矩常数T C 之间的关系为______。
（T C =9.55e C ）8、直流电动机电动势表达式为=a E ，电磁转矩的表达式为em T = ，直流他励电动机的机械特性表达式为=n 。
（a e E C n =Φ；em T a T C I =Φ；2a em e e T U R n T C C C =-ΦΦ） 9、他励直流电动机的机械特性是指在 电动机处于稳态运行的条件， 和 的关系。
（转速；电磁转矩）10、直流发电机中的电磁转矩方向与转子的旋转方向 ，因此电磁转矩为 转矩；直流电动机中的电磁转矩方向与转子的旋转方向 ，因此电磁转矩为 转矩。
（相反；阻力；相同；动力）11、并励直流电动机，当电源反接时，其中a I 的方向_________，转速方向_________。
（反向；不变）二、选择题1、电机的电流小于额定电流，称为（ ）运行。
《电机与拖动基础》试题库及答案第一部分直流电机一、填空题：1、并励直流发电机自励建压的条件是_______;_______;_______。
(主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻)2、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态。
（E a〈U；E a〉U）3、直流发电机的绕组常用的有_______和_______两种形式，若要产生大电流，绕组常采用_______绕组。
（叠绕组；波绕组；叠）4、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______。
（相反；相同）5、单迭和单波绕组，极对数均为p时，并联支路数分别是_______，_______。
（2p；2）6、直流电机的电磁转矩是由_______和_______共同作用产生的。
（每极气隙磁通量；电枢电流）7、直流电机电枢反应的定义是_______，当电刷在几何中线时，电动机产生_______性质的电枢反应，其结果使_______和_______，物理中性线朝_______方向偏移。
（电枢磁动势对励磁磁动势的作用；交磁；气隙磁场产生畸变；对主磁场起附加去磁作用）二、判断题1、一台并励直流发电机，正转能自励，若反转也能自励。
（）（F）2、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。
（）（T）3、一台并励直流电动机，若改变电源极性，则电机转向也改变。
（F）4、直流电动机的电磁转矩是驱动性质的，因此稳定运行时，大的电磁转矩对应的转速就高。
（）（F）三、选择题1、直流发电机主磁极磁通产生感应电动势存在于（）中。
（1）（1）电枢绕组；（2）励磁绕组；（3）电枢绕组和励磁绕组2、直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应是（）（3）（1）去磁；（2）助磁；（3）不去磁也不助磁。
第二部分 直流电动机的电力拖动一、填空题： 1、他励直流电动机的固有机械特性是指在_______条件下，_______和_______的关系。
（U=UN 、φ=ΦN ，电枢回路不串电阻；n ；Tem2、直流电动机的起动方法有____ ___。
（降压起动、电枢回路串电阻起动）3、如果不串联制动电阻，反接制动瞬间的电枢电流大约是电动状态运行时电枢电流的_______倍。
（2）4、当电动机的转速超过_______时，出现回馈制动。
（理想空载转速）5、拖动恒转转负载进行调速时，应采_______调速方法，而拖动恒功率负载时应采用_______调速方法。
（降压或电枢回路串电阻；弱磁）1、直流电动机的人为特性都比固有特性软。
（ ）（F ）2、直流电动机串多级电阻起动。
在起动过程中，每切除一级起动电阻，电枢电流都将突变。
（ ） （T ）3、提升位能负载时的工作点在第一象限内，而下放位能负载时的工作点在第四象限内。
（ ） （T ）4、他励直流电动机的降压调速属于恒转矩调速方式，因此只能拖动恒转矩负载运行。
（ ） （F ）5、他励直流电动机降压或串电阻调速时，最大静差率数值越大，调速范围也越大。
（ ） （T ）三、选择题 1、电力拖动系统运动方程式中的GD2反映了：（2）（1）旋转体的重量与旋转体直径平方的乘积，它没有任何物理意见；（2）系统机械惯性的大小，它是一个整体物理量；（3）系统储能的大小，但它不是一个整体物理量。
2、他励直流电动机的人为特性与固有特性相比，其理想空载转速和斜率均发生了变化，那么这条人为特性一定是：（3）（1）串电阻的人为特性；（2）降压的人为特性；（3）弱磁的人为特性。
3、直流电动机采用降低电源电压的方法起动，其目的是：（2）（1）为了使起动过程平稳；（2）为了减小起动电流；（3）为了减小起动转矩。
4、当电动机的电枢回路铜损耗比电磁功率或轴机械功率都大时，这时电动机处于：（2）（1）能耗制动状态；（2）反接制动状态；（3）回馈制动状态。
《电机与拖动基础》试题库及答案《电机与拖动基础》试题库及答案选择题11、异步电动机气隙较大，则电动机的（C ）。
A励磁电流较小，功率因数较底；B 励磁电流较大，功率因数较高；C励磁电流较大，功率因数较低D励磁电流较小，功率因数较高；2、直流电动机的换向级的作用是（C）A 产生主磁通B产生换向电流 C 改变电流方向D以上都不对3、直流电动机的换向电流愈大，换向时火花（A）A 愈强B愈弱 C 不便D以上都不对4、频率为50Hz的四十八极交流电机，旋转磁势的转速为（D）r/min。
A．48 B．62.5 C．250 D．1255、频率为40Hz的二十极交流电机，旋转磁势的同步转速为（D）r/min。
A．2400 B．2000 C．120 D．2406、串励直流电动机在一定的负载下运行，若电源电压有所降低，则转子的转速将会（A）A 变大B 保持不变C变小D以上都不对7、直流电动机带上负载后，气隙中的磁场是（C）A 由主级磁场和电枢磁场叠加而成的B 由主级磁场和换向磁场叠加而成的C 由主级磁场，换向磁场和电枢磁场叠加而成的8、直流电动机中电枢的主要作用是（B）A 改善直流电动机的换向B 实现电能和机械能的转换C 在气隙中产生磁通D 产生气隙9、改变电枢回路的电阻调速，只能使直流电动机的转速（B）A 上升B 下降C 保持不变D以上都不对10、三相异步电动机当转差率为1时，此电动机为（C）状态A 制动状态B 同步运行状态C 启动状态D 以上都不是11、变压器带感性负载，从轻载到满载，其输出电压将会（B）A 升高B 降低C 不变D以上都不对12、异步电动机要实现回馈制动，则应满足如下条件（D）A 转子转速应小于旋转磁场转速，且同向B转子转速应等于旋转磁场转速，且同向C转子转速应小于旋转磁场转速，且反向D转子转速应大于旋转磁场转速，且同向13、三相异步电动机转子电阻增大时，电动机临界转差率Sm和临界转矩Tm应为（B）A Sm减小，Tm增大B Sm增大，Tm 不变C Sm增大，Tm减小D Sm减小，Tm减小14、三相异步电动机定子电压下降时，电动机临界转差率Sm和临界转矩Tm应为（C）A Sm不变，Tm不变B Sm减小，Tm增大C Sm不变，Tm减小D Sm不变，Tm增大15、三相异步电动机当转差率小于0时，此电动机为（D）状态A 制动状态B 电动状态C 启动状态D 发电状态16、电力变压器的励磁阻抗表示下面哪一物理量（D）A 输入功率B 输出功率C 铜耗D 铁耗17、单相绕组通以交流电时，其磁势为（D ）A 圆形旋转磁势B 椭圆磁势C 无法确定D 脉动磁势18、电力变压器的作用是下面哪一物理量（B）A 改变交流电电压和功率B 改变交流电电压和交流电电流C 改变交流电电压和频率D 改变直流电电压和交流电电流19、变压器的空载损耗（D ），短路损耗（C ）。
第二部分 直流电动机的电力拖动一、填空题： 1、他励直流电动机的固有机械特性是指在_______条件下，_______和_______的关系。
（U=UN 、φ=ΦN ，电枢回路不串电阻；n ；Tem2、直流电动机的起动方法有____ ___。
（降压起动、电枢回路串电阻起动）3、如果不串联制动电阻，反接制动瞬间的电枢电流大约是电动状态运行时电枢电流的_______倍。
（2）4、当电动机的转速超过_______时，出现回馈制动。
（理想空载转速）5、拖动恒转转负载进行调速时，应采_______调速方法，而拖动恒功率负载时应采用_______调速方法。
（降压或电枢回路串电阻；弱磁）1、直流电动机的人为特性都比固有特性软。
（ ）（F ）2、直流电动机串多级电阻起动。
在起动过程中，每切除一级起动电阻，电枢电流都将突变。
（ ） （T ）3、提升位能负载时的工作点在第一象限内，而下放位能负载时的工作点在第四象限内。
（ ） （T ）4、他励直流电动机的降压调速属于恒转矩调速方式，因此只能拖动恒转矩负载运行。
（ ） （F ）5、他励直流电动机降压或串电阻调速时，最大静差率数值越大，调速范围也越大。
（ ） （T ）三、选择题 1、电力拖动系统运动方程式中的GD2反映了：（2）（1）旋转体的重量与旋转体直径平方的乘积，它没有任何物理意见；（2）系统机械惯性的大小，它是一个整体物理量；（3）系统储能的大小，但它不是一个整体物理量。
2、他励直流电动机的人为特性与固有特性相比，其理想空载转速和斜率均发生了变化，那么这条人为特性一定是：（3）（1）串电阻的人为特性；（2）降压的人为特性；（3）弱磁的人为特性。
3、直流电动机采用降低电源电压的方法起动，其目的是：（2）（1）为了使起动过程平稳；（2）为了减小起动电流；（3）为了减小起动转矩。
4、当电动机的电枢回路铜损耗比电磁功率或轴机械功率都大时，这时电动机处于：（2）（1）能耗制动状态；（2）反接制动状态；（3）回馈制动状态。
第二部分 直流电动机的电力拖动一、填空题： 1、他励直流电动机的固有机械特性是指在_______条件下，_______和_______的关系。
（U=UN 、φ=ΦN ，电枢回路不串电阻；n ；Tem2、直流电动机的起动方法有____ ___。
（降压起动、电枢回路串电阻起动）3、如果不串联制动电阻，反接制动瞬间的电枢电流大约是电动状态运行时电枢电流的_______倍。
（2）4、当电动机的转速超过_______时，出现回馈制动。
（理想空载转速）5、拖动恒转转负载进行调速时，应采_______调速方法，而拖动恒功率负载时应采用_______调速方法。
（降压或电枢回路串电阻；弱磁）1、直流电动机的人为特性都比固有特性软。
（ ）（F ）2、直流电动机串多级电阻起动。
在起动过程中，每切除一级起动电阻，电枢电流都将突变。
（ ） （T ）3、提升位能负载时的工作点在第一象限内，而下放位能负载时的工作点在第四象限内。
（ ） （T ）4、他励直流电动机的降压调速属于恒转矩调速方式，因此只能拖动恒转矩负载运行。
（ ） （F ）5、他励直流电动机降压或串电阻调速时，最大静差率数值越大，调速范围也越大。
（ ） （T ）三、选择题 1、电力拖动系统运动方程式中的GD2反映了：（2）（1）旋转体的重量与旋转体直径平方的乘积，它没有任何物理意见；（2）系统机械惯性的大小，它是一个整体物理量；（3）系统储能的大小，但它不是一个整体物理量。
2、他励直流电动机的人为特性与固有特性相比，其理想空载转速和斜率均发生了变化，那么这条人为特性一定是：（3）（1）串电阻的人为特性；（2）降压的人为特性；（3）弱磁的人为特性。
3、直流电动机采用降低电源电压的方法起动，其目的是：（2）（1）为了使起动过程平稳；（2）为了减小起动电流；（3）为了减小起动转矩。
4、当电动机的电枢回路铜损耗比电磁功率或轴机械功率都大时，这时电动机处于：（2）（1）能耗制动状态；（2）反接制动状态；（3）回馈制动状态。

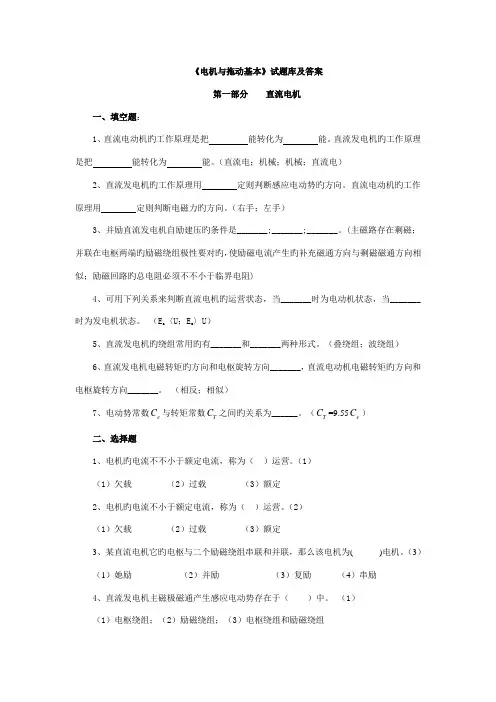

《电机与拖动基本》试题库及答案第一部分 直流电机一、填空题：1、直流电动机旳工作原理是把 能转化为 能。
直流发电机旳工作原理是把 能转化为 能。
（直流电；机械；机械；直流电）2、直流发电机旳工作原理用 定则判断感应电动势旳方向。
直流电动机旳工作原理用 定则判断电磁力旳方向。
（右手；左手）3、并励直流发电机自励建压旳条件是_______;_______;_______。
(主磁路存在剩磁；并联在电枢两端旳励磁绕组极性要对旳，使励磁电流产生旳补充磁通方向与剩磁磁通方向相似；励磁回路旳总电阻必须不不小于临界电阻)4、可用下列关系来判断直流电机旳运营状态，当_______时为电动机状态，当_______时为发电机状态。
（E a 〈U ；E a 〉U ）5、直流发电机旳绕组常用旳有_______和_______两种形式。
（叠绕组；波绕组）6、直流发电机电磁转矩旳方向和电枢旋转方向_______，直流电动机电磁转矩旳方向和电枢旋转方向_______。
（相反；相似）7、电动势常数e C 与转矩常数T C 之间旳关系为______。
（T C =9.55e C ） 二、选择题1、电机旳电流不不小于额定电流，称为（ ）运营。
（1） （1）欠载 （2）过载 （3）额定2、电机旳电流不小于额定电流，称为（ ）运营。
（2） （1）欠载 （2）过载 （3）额定3、某直流电机它旳电枢与二个励磁绕组串联和并联，那么该电机为( )电机。
（3） （1）她励 （2）并励 （3）复励 （4）串励4、直流发电机主磁极磁通产生感应电动势存在于（ ）中。
（1） （1）电枢绕组；（2）励磁绕组；（3）电枢绕组和励磁绕组5、直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反映是（ ） （3） （1）去磁；（2）助磁；（3）不去磁也不助磁。
三、计算题1、一台并励直流电动机,铭牌数据如下:P N =3.5kW ，U N =220V ，I N =20A ，n N =1000r/min,电枢电阻R a =1Ω，△U b =1V ，励磁回路电阻R 1=440Ω，空载实验：当U=220V,n=1000r/min 时，I 0=2A ，试计算当电枢电流I a =10A 时,电机旳效率（不计杂散损耗）。
第二部分 直流电动机的电力拖动一、填空题： 1、他励直流电动机的固有机械特性是指在_______条件下，_______和_______的关系。
（U=UN 、φ=ΦN ，电枢回路不串电阻；n ；Tem2、直流电动机的起动方法有____ ___。
（降压起动、电枢回路串电阻起动）3、如果不串联制动电阻，反接制动瞬间的电枢电流大约是电动状态运行时电枢电流的_______倍。
（2）4、当电动机的转速超过_______时，出现回馈制动。
（理想空载转速）5、拖动恒转转负载进行调速时，应采_______调速方法，而拖动恒功率负载时应采用_______调速方法。
（降压或电枢回路串电阻；弱磁）1、直流电动机的人为特性都比固有特性软。
（ ）（F ）2、直流电动机串多级电阻起动。
在起动过程中，每切除一级起动电阻，电枢电流都将突变。
（ ） （T ）3、提升位能负载时的工作点在第一象限内，而下放位能负载时的工作点在第四象限内。
（ ） （T ）4、他励直流电动机的降压调速属于恒转矩调速方式，因此只能拖动恒转矩负载运行。
（ ） （F ）5、他励直流电动机降压或串电阻调速时，最大静差率数值越大，调速范围也越大。
（ ） （T ）三、选择题 1、电力拖动系统运动方程式中的GD2反映了：（2）（1）旋转体的重量与旋转体直径平方的乘积，它没有任何物理意见；（2）系统机械惯性的大小，它是一个整体物理量；（3）系统储能的大小，但它不是一个整体物理量。
2、他励直流电动机的人为特性与固有特性相比，其理想空载转速和斜率均发生了变化，那么这条人为特性一定是：（3）（1）串电阻的人为特性；（2）降压的人为特性；（3）弱磁的人为特性。
3、直流电动机采用降低电源电压的方法起动，其目的是：（2）（1）为了使起动过程平稳；（2）为了减小起动电流；（3）为了减小起动转矩。
4、当电动机的电枢回路铜损耗比电磁功率或轴机械功率都大时，这时电动机处于：（2）（1）能耗制动状态；（2）反接制动状态；（3）回馈制动状态。
电机与拖动试卷及参考答案一、、填空题（每空1分，共30分）1．直流发电机中的电磁转矩方向与转子的旋转方向（相反），因此电磁转矩为（阻力）转矩；直流电动机中的电磁转矩方向与转子的旋转方向（相同），因此电磁转矩为（动力）转矩。
2．接触器主要由（电磁机构）、（触点系统）、（灭弧装置）等三大部分组成。
3．空气阻尼式时间继电器主要由（电磁机构）、（触点系统）和（延时机构）三部份组成。
若要将通电延时型改成断电延时型，只需将（电磁机构翻转180度）。
4、用Y-△降压起动时,起动电流为直接用△接法起动时的（1/3）,所以对降低（起动电流）很有效。
但启动转矩也只有直接用△接法启动时（1/3），因此只适用于空载或轻载启动。
5．反接制动时，当电机转速接近于（0）时，应及时（切断电源），防止电机（反转）。
6、伺服电动机为了防止（反转）现象的发生，采用（增大转子电阻）的方法。
7、步进电动机是一种把（电脉冲）信号转换成（角位移或线位移）信号的控制电机。
8．分磁环的作用是使（产生的合成吸力始终大于弹簧的反作用力），以消除（衔铁的振动和噪声）现象；三相交流电磁机构是否需要分磁环（不需要）。
9．单相异步电动机定子绕组中产生的磁场是（脉动磁场），可分解为（正向旋转磁场）和（反向旋转磁场）两部分。
10．熔断器又叫保险丝，用于电路的（短路）保护，使用时应（串）接在电路中。
二、判断题（每小题1分，共10分）。
（×）1．一台额定电压为220V的交流接触器在交流220V和直流220V的电源上均可使用。
（×）2．三相笼型异步电动机的电气控制线路，如果使用热继电器作过载保护，就不必再装设熔断器作短路保护。
（×）3．交流电动机由于通入的是交流电，因此它的转速也是不断变化的，而直流电动机则其转速是恒定不变的。
（ × ）4．转差率S 是分析异步电动机运行性能的一个重要参数，当电动机转速越快时，则对应的转差率也就越大。
《电机与拖动基础》试题库及答案直流电机一、填空题：1、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态。
（E a〈U；E a〉U）2、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______。
（相反；相同）二、判断题1、一台并励直流发电机，若正转能自励，反转也能自励。
（）（F）2、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。
（）（T）变压器一、填空题：1、一台接到电源频率固定的变压器，在忽略漏阻抗压降条件下，其主磁通的大小决定于_______的大小，而与磁路的_______基本无关，其主磁通与励磁电流成_______关系。
（外加电压；材质和几何尺寸；非线性）2、变压器铁心导磁性能越好，其励磁电抗越_______，励磁电流越_______。
（越大；越小）3、变压器带负载运行时，若负载增大，其铁损耗将_______，铜损耗将_______（忽略漏阻抗压降的影响）。
（不变；增加）4、当变压器负载（φ2>0°）一定，电源电压下降，则空载电流I0_______，铁损耗P Fe_______。
（减小；减小）5、一台2kV·A,400/100V的单相变压器，低压侧加100V，高压侧开路测得I0=2A；P0=20W；当高压侧加400V，低压侧开路，测得I0=_______A，P0=_______W。
（0.5；20）6、变压器短路阻抗越大，其电压变化率就_______，短路电流就_______。
（大；小）7、变压器等效电路中的x m是对应于_______电抗，r m是表示_______电阻。
（主磁通的；铁心损耗的等效）8、两台变压器并联运行，第一台先达满载，说明第一台变压器短路阻抗标么值比第二台_______。
（小）9、三相变压器的联结组别不仅与绕组的_______和_______有关，而且还与三相绕组的_______有关。
电机与拖动基础试题及答案(简答题)简答题1．变压器铁心为什么要用涂有绝缘的薄硅钢片叠成？若在铁心磁回路中出现较大的间隙，对变压器有何影响？答：铁心中交变的磁通会在铁心中引起铁损耗，用涂有绝缘漆的薄硅钢片叠成铁心，可以大大减少铁损耗。
若在铁心磁回路中出现较大的间隙，则主磁通所经过的铁心磁回路的磁阻就比较大，产生同样的主磁通所需要的励磁磁动势和励磁电流就大大增加，即变压器的空载电流会大大增加。
2．画出单相变压器负载时的各种磁通及其产生的感应电动势的关系图。
答：变压器负载时各种磁通及其产生的感应电动势的关系如下图：3．为什么变压器的空载损耗可以近似看成铁损耗？为什么短路损耗可以近似看成铜损耗？答：变压器铁损耗的大小决定于铁心中磁通密度的大小，铜损耗的大小决定决定于绕组中电流的大小。
变压器空载和短路时，输出功率都为零。
输入功率全部变为变压器的损耗。
即铜损耗与铁损耗之和。
空载时，电源电压为额定值，铁心中磁通密度达到正常运行的数值，铁损耗也为正常运行时的数值。
而此时二次绕组中的电流为零，没有铜损耗，一次绕组中电流仅为励磁电流，远小于正常运行的数值，它产生的铜损耗相对于这时的铁损耗可以忽略不计，因而空载损耗可近似看成为铁损耗。
短路试验时，输入功率为短路损耗。
此时一次、二次绕组电流均为额定值，铜损耗也达到正常运行时的数值，而电压大大低于额定电压，铁心中磁通密度也大大低于正常运行时的数值，此时铁损耗与铜损耗相比可忽略不计。
因此短路损耗可近似看成铜损耗。
4．变压器的Rm、Xm各代表什么物理意义？磁路饱和与否对Rm、Xm有什么影响？为什么要求Xm大、Rm小？答：Rm：变压器的励磁电阻，它是反应变压器铁耗大小的等效电阻，不能用伏安法测量。
Xm：变压器的励磁电抗，反应了主磁通对电路的电磁效应。
Rm、Xm都随磁路饱和程度增加而下降。
Xm越大、Rm越小时，主磁通一定时，铁耗越小，所以希望Xm大、Rm小。
为此变压器铁心材料都用导磁性能好（磁阻小）、铁损小、0.35mm厚冷轧硅钢片叠成。
第二部分 直流电动机的电力拖动一、填空题： 1、他励直流电动机的固有机械特性是指在_______条件下，_______和_______的关系。
（U=UN 、φ=ΦN ，电枢回路不串电阻；n ；Tem2、直流电动机的起动方法有____ ___。
（降压起动、电枢回路串电阻起动）3、如果不串联制动电阻，反接制动瞬间的电枢电流大约是电动状态运行时电枢电流的_______倍。
（2）4、当电动机的转速超过_______时，出现回馈制动。
（理想空载转速）5、拖动恒转转负载进行调速时，应采_______调速方法，而拖动恒功率负载时应采用_______调速方法。
（降压或电枢回路串电阻；弱磁）1、直流电动机的人为特性都比固有特性软。
（ ）（F ）2、直流电动机串多级电阻起动。
在起动过程中，每切除一级起动电阻，电枢电流都将突变。
（ ） （T ）3、提升位能负载时的工作点在第一象限内，而下放位能负载时的工作点在第四象限内。
（ ） （T ）4、他励直流电动机的降压调速属于恒转矩调速方式，因此只能拖动恒转矩负载运行。
（ ） （F ）5、他励直流电动机降压或串电阻调速时，最大静差率数值越大，调速范围也越大。
（ ） （T ）三、选择题 1、电力拖动系统运动方程式中的GD2反映了：（2）（1）旋转体的重量与旋转体直径平方的乘积，它没有任何物理意见；（2）系统机械惯性的大小，它是一个整体物理量；（3）系统储能的大小，但它不是一个整体物理量。
2、他励直流电动机的人为特性与固有特性相比，其理想空载转速和斜率均发生了变化，那么这条人为特性一定是：（3）（1）串电阻的人为特性；（2）降压的人为特性；（3）弱磁的人为特性。
3、直流电动机采用降低电源电压的方法起动，其目的是：（2）（1）为了使起动过程平稳；（2）为了减小起动电流；（3）为了减小起动转矩。
4、当电动机的电枢回路铜损耗比电磁功率或轴机械功率都大时，这时电动机处于：（2）（1）能耗制动状态；（2）反接制动状态；（3）回馈制动状态。
电机与拖动基础总复习试题类型一、填空题（每题2分，共20分）二、判断题（每题2分，共20分）三、单项选择题（每题2分，共20分）四、简答题（三题，共15分）五、计算题（三题，共25分）第一章电机的基本原理1．按电机供电电源的不同，可以分为直流电机和交流电机两大类。
2．把穿过某一截面S 的磁力线根数被称为磁通量 。
在均匀磁场中，把单位面积内的磁通量称为磁通密度B。
3．非导磁材料，比如：铜、橡胶和空气等，具有与真空相近的导磁率，因此在这些材料中，磁场强度H与磁通密度B的关系是线性的。
在导磁材料中，磁场强度H与磁通密度B的关系不是线性的。
☆4．磁通与电压之间存在如下关系：1）如果在闭合磁路中磁通随时间而变化，那么将在线圈中感应出电动势；☆2）感应电动势的大小与磁通的变化率成正比。
5．电机作为一种机电能量转换装置能够将电能转换为机械能，也能将机械能转换为电能。
由于机械系统和电气系统是两种不同的系统，其能量转换必须有一个中间媒介，这个任务就是由气隙构成的耦合磁场来完成的。
☆6铁心中的磁滞损耗和涡流损耗之和为铁心损耗。
☆第二章 电力拖动系统动力学基础1．电力拖动系统一般由电动机、生产机械的传动机构、工作机构、控制设备和电源组成，通常又把传动机构和工作机构称为电动机的机械负载。
☆2由电动机的电磁转矩T e 与生产机械的负载转矩T L 的关系：1）当T e = T L 时， d n /d t = 0，表示电动机以恒定转速旋转或静止不动，电力拖动系统的这种运动状态被称为静态或稳态；2）若T e ＞T L 时， d n /d t ＞0，系统处于加速状态；3）若T e ＜T L 时， d n /d t ＜0，系统处于减速状态。
也就是一旦 d n /d t ≠ 0 ，则转速将发生变化，我们把这种运动状态称为动态或过渡状态。
☆3．生产机械的负载转矩特性：☆4．拖动系统稳定运行的充分必要条件: T e =T L 且 5 电动机工作在电动状态飞轮矩的折算☆dn dT dn dT L e <c L L L c L L ηωωηj T T T '='=第三章直流电机原理1．直流电动机主要由定子、转子、电刷装置、端盖、轴承、通风冷却系统等部件组成。
《电机与拖动基础》试题库及答案第一部分直流电机一、填空题:1、并励直流发电机自励建压的条件是_______;_______;_______。
(主磁路存在剩磁;并联在电枢两端的励磁绕组极性要正确,使励磁电流产生的补充磁通方向与剩磁磁通方向相同;励磁回路的总电阻必须小于临界电阻)2、可用下列关系来判断直流电机的运行状态,当_______时为电动机状态,当_______时为发电机状态。
(E a〈U;E a〉U)3、直流发电机的绕组常用的有_______和_______两种形式,若要产生大电流,绕组常采用_______绕组。
(叠绕组;波绕组;叠)4、直流发电机电磁转矩的方向和电枢旋转方向_______,直流电动机电磁转矩的方向和电枢旋转方向_______。
(相反;相同)5、单迭和单波绕组,极对数均为p时,并联支路数分别是_______,_______。
(2p;2)6、直流电机的电磁转矩是由_______和_______共同作用产生的。
(每极气隙磁通量;电枢电流)7、直流电机电枢反应的定义是_______,当电刷在几何中线时,电动机产生_______性质的电枢反应,其结果使_______和_______,物理中性线朝_______方向偏移。
(电枢磁动势对励磁磁动势的作用;交磁;气隙磁场产生畸变;对主磁场起附加去磁作用)二、判断题1、一台并励直流发电机,正转能自励,若反转也能自励。
()(F)2、一台直流发电机,若把电枢固定,而电刷与磁极同时旋转,则在电刷两端仍能得到直流电压。
()(T)3、一台并励直流电动机,若改变电源极性,则电机转向也改变。
(F)4、直流电动机的电磁转矩是驱动性质的,因此稳定运行时,大的电磁转矩对应的转速就高。
()(F)三、选择题1、直流发电机主磁极磁通产生感应电动势存在于()中。
(1)(1)电枢绕组;(2)励磁绕组;(3)电枢绕组和励磁绕组2、直流发电机电刷在几何中线上,如果磁路不饱和,这时电械反应是()(3)(1)去磁;(2)助磁;(3)不去磁也不助磁。
《电机与拖动电机与拖动基础基础基础》》试题库试题库及答案及答案及答案第一部分第一部分 直流电机直流电机一、填空题： 1、并励直流发电机自励建压的条件是_______;_______;_______。
(主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻) 2、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态。
（E a 〈U；E a 〉U） 3、直流发电机的绕组常用的有_______和_______两种形式，若要产生大电流，绕组常采用_______绕组。
（叠绕组；波绕组；叠）4、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______。
（相反；相同）5、单迭和单波绕组，极对数均为p 时，并联支路数分别是_______，_______。
（2p；2）6、直流电机的电磁转矩是由_______和_______共同作用产生的。
（每极气隙磁通量；电枢电流）7、直流电机电枢反应的定义是_______，当电刷在几何中线时，电动机产生_______性质的电枢反应，其结果使_______和_______，物理中性线朝_______方向偏移。
（电枢磁动势对励磁磁动势的作用；交磁；气隙磁场产生畸变；对主磁场起附加去磁作用）二、判断题判断题1、一台并励直流发电机，正转能自励，若反转也能自励。
（ ）（F）2、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。
（ ） （T）3、一台并励直流电动机，若改变电源极性，则电机转向也改变。
（F）4、直流电动机的电磁转矩是驱动性质的，因此稳定运行时，大的电磁转矩对应的转速就高。
（ ） （F）三、选择题选择题1、直流发电机主磁极磁通产生感应电动势存在于（ ）中。
（1）（1）电枢绕组；（2）励磁绕组；（3）电枢绕组和励磁绕组2、直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应是（ ） （3）（1）去磁；（2）助磁；（3）不去磁也不助磁。
3、如果并励直流发电机的转速上升20%，则空载时发电机的端电压U 0升高（ ）。
（2）（1）20%；（2）大于20%；（3）小于20%。
四、简答题简答题1、直流发电机的励磁方式有哪几种？（他励；自励（包括并励，串励和复励））2、如何确定换向极的极性，换向极绕组为什么要与电枢绕组相串联？（使换向极产生的磁通与电枢反应磁通方向相反。
对于直流发电机而言，换向极性和电枢要进入的主磁极性相同；而对于直流电动机，则换向极极性和电枢要进入的主磁极极性相反。
换向极绕组与电枢组相串联的原因是：使随着电枢磁场的变化，换向极磁场也随之变化，即任何负载情况下都能抵消电枢反应的影响。
）3、试比较他励和并励直流发电机的外特性有何不同？并说明影响曲线形状的因素。
（并励直流发电机的外特性比他励的软。
他励：影响因素有两个(1)随着Ia 增加，IaRa 增加，使U 下降；(2) 随着Ia 增加，电枢反应附加去磁作用增强，使磁通φ减少，电枢电动势Ea 减少，最后使U 下降。
并励：影响因素有三个(1) 随着Ia 增加，IaRa 增加，使U 下降；(2) 随着Ia 增加，电枢反应附加去磁作用增强，使磁通φ减少，电枢电动势Ea 减少，最后使端电压U 下降。
(3) 两端电压下降，磁通φ下降，电枢电动势Ea 进一步减少，端电压U 进一步下降。
）4、一台并励直流发电机并联于电网上，若原动机停止供给机械能，将发电机过渡到电动机状态工作，此时电磁转矩方向是否变？旋转方向是否改变？（电磁转矩方向改变，电机旋转方向不变。
）五、计算题计算题1、一台并励直流电动机,铭牌数据如下:P N =3.5kW，U N =220V，I N =20A，n N =1000r/min,电枢电阻R a =1Ω，△U b =1V，励磁回路电阻R 1=440Ω，空载实验：当U=220V,n=1000r/min 时，I 0=2A，试计算当电枢电流I a =10A 时,电机的效率（不计杂散损耗）。
解：励磁电流：2200.5440f f f U I A A R === 励磁损耗：222220110440fCuf f f f U P R I W R ==== 空载时：输入功率：102202440P UI W W ==×=励磁功率：110f P W =电枢铜损耗：220() 2.25Cua a a a f P R I R I I W ==−=电刷接触损耗：2221 1.5 3.0Cub a P UbI W W =∆=××=附加损耗：0ad P =则：'1324.75Cua Cub mec Fe f ad P P P P P P P W +=−−−−= 当10a I A =时，10.5a f I I I A =+=输入功率：122010.52310P UI W W ==×=22110100Cua a a P R I W W ==×=110f P W =2211020Cub b a P U I W W =∆=××=输出功率：211()1755.25Cua f Cub mec Fe P P P P P P P P P W =−Σ=−−−−+= 效率：21100%75.98%P P η=×= 2、一台并励直流发电机，铭牌数据如下：P N =6kW，U N =230V，n N =1450r/min，R a =0.57Ω（包括电刷接触电阻），励磁回路总电阻R f =177Ω，额定负载时的电枢铁损P Fe =234W，机械损耗为P mec =61W，求：（1）额定负载时的电磁功率和电磁转矩。
（2）额定负载时的效率。
解：（1）26N P P kW == 220 1.3177f f f U I A A R === 2299f f f P R I W == 600026.1230N N N P I A A U === 27.4a N f I I I A =+=2427.9Cua a a P R I W ==所以 26726.9em Cua f P P P P W =++= 6726.944.32145060em em P T N m N m π==⋅=⋅×Ω（2）17021.9em mec Fe P P P P W =++=21100%85.45%P P η=×= 3、一台并励直流发电机，铭牌数据如下：P N =23kW，U N =230V，n N =1500r/min，励磁回路电阻Rf=57.5Ω，电枢电阻R a =0.1Ω,不计电枢反应磁路饱和。
现将这台电机改为并励直流电动机运行，把电枢两端和励磁绕组两端都接到220V 的直流电源：运行时维持电枢电流为原额定值。
求（1）转速n；（2）电磁功率；(3)电磁转矩。
解：230457.7N f f U I A A R === 32310100230N N N P I A A U ×=== 104a N f I I I A =+=21081.6Cua a a P R I W ==（1）240.4a N a a E U R I V =+= 0.1603a e NE C n Φ== 电动机运行：209.6a N a a E U R I V =−=220220'0.16030.1533230230e e C C Φ=Φ=×= 1367/min 'a e E n r C ==Φ （2）21.798em a a P E I kW == （3）321.79810152.2721367/60em em P T N m N m π×==⋅=⋅Ω× 第二部分第二部分 直流电动机的电力拖动直流电动机的电力拖动一、填空题填空题：： 1、他励直流电动机的固有机械特性是指在_______条件下，_______和_______的关系。
（U =U N 、φ=ΦN ，电枢回路不串电阻；n ；T e m2、直流电动机的起动方法有____ ___。
（降压起动、电枢回路串电阻起动）3、如果不串联制动电阻，反接制动瞬间的电枢电流大约是电动状态运行时电枢电流的_______倍。
（2）4、当电动机的转速超过_______时，出现回馈制动。
（理想空载转速）5、拖动恒转转负载进行调速时，应采_______调速方法，而拖动恒功率负载时应采用_______调速方法。
（降压或电枢回路串电阻；弱磁）二、判断题判断题1、直流电动机的人为特性都比固有特性软。
（ ）（F）2、直流电动机串多级电阻起动。
在起动过程中，每切除一级起动电阻，电枢电流都将突变。
（ ） （T ）3、提升位能负载时的工作点在第一象限内，而下放位能负载时的工作点在第四象限内。
（ ） （T ）4、他励直流电动机的降压调速属于恒转矩调速方式，因此只能拖动恒转矩负载运行。
（ ） （F）5、他励直流电动机降压或串电阻调速时，最大静差率数值越大，调速范围也越大。
（ ） （T ）三、选择题选择题1、电力拖动系统运动方程式中的GD 2反映了：（2）（1）旋转体的重量与旋转体直径平方的乘积，它没有任何物理意见；（2）系统机械惯性的大小，它是一个整体物理量；（3）系统储能的大小，但它不是一个整体物理量。
2、他励直流电动机的人为特性与固有特性相比，其理想空载转速和斜率均发生了变化，那么这条人为特性一定是：（3）（1）串电阻的人为特性；（2）降压的人为特性；（3）弱磁的人为特性。
3、直流电动机采用降低电源电压的方法起动，其目的是：（2）（1）为了使起动过程平稳；（2）为了减小起动电流；（3）为了减小起动转矩。
4、当电动机的电枢回路铜损耗比电磁功率或轴机械功率都大时，这时电动机处于：（2）（1）能耗制动状态；（2）反接制动状态；（3）回馈制动状态。
5、他励直流电动机拖动恒转矩负载进行串电阻调速，设调速前、后的电枢电流分别为I 1和I 2，那么：（2）（1）I 1<I 2；（2）I 1=I 2；(3)I 1>I 2。
四、简答题简答题：：1、电力拖动系统稳定运行的条件是什么？ （电动机的机械特性与负载的转矩特性必须有交点，且在交点处，满足 em L dT dT dn dn<） 2、何谓电动机的充分利用？(所谓电动机的充分利用是指电动机无论在额定转速下运行,还是调速过程中处于不同转速下运行,其电枢电流都等于额定值。
)五、计算题：一台他励直流电动机数据为：P N =7.5kW，U N =110V，I N =79.84A，n N =1500r/min，电枢回路电阻R a =0.1014Ω，求：（1）U=U N ，Φ=ΦN 条件下，电枢电流I a =60A 时转速是多少？（2） U=U N 条件下，主磁通减少15%，负载转矩为T N 不变时，电动机电枢电流与转速是多少？（3）U=U N ，Φ=ΦN 条件下，负载转矩为0.8T N ，转速为（—800）r/min，电枢回路应串入多大电阻？解：（1）0.068N a N e N NU R I C n −Φ== 1528/min N a a e NU R I n r C −==Φ （2）N T 不变时，em T 不变，即T N N T a C I C I Φ=Φ 93.930.85N N a N N N I I I A ΦΦ===ΦΦ 1738/min N a a e U R I n r C −==Φ（3）不计空载转矩时，em L T T =，故：0.80.80.95538.2N em N NP T T N m n ==×=⋅ 2N a B e N e T NU R R n C C C +=−ΦΦ 解得： 2.69B R =Ω第三部分第三部分 变压器变压器一、填空题填空题：：1、一台接到电源频率固定的变压器，在忽略漏阻抗压降条件下，其主磁通的大小决定于_______的大小，而与磁路的_______基本无关，其主磁通与励磁电流成_______关系。
