《电机与拖动》试题库第一部分直流电机一、填空题：1、并励直流发电机自励建压的条件是_______;_______；_______。
(主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同;励磁回路的总电阻必须小于临界电阻)2、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态.（E a〈U；E a〉U）3、直流发电机的绕组常用的有_______和_______两种形式,若要产生大电流,绕组常采用_______绕组。
（叠绕组;波绕组;叠）4、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______。
（相反；相同）5、单迭和单波绕组,极对数均为p时，并联支路数分别是_______,_______.(2p；2）6、直流电机的电磁转矩是由_______和_______共同作用产生的.（每极气隙磁通量；电枢电流）7、直流电机电枢反应的定义是_______,当电刷在几何中线时，电动机产生_______性质的电枢反应,其结果使_______和_______，物理中性线朝_______方向偏移。
(电枢磁动势对励磁磁动势的作用;交磁；气隙磁场产生畸变；对主磁场起附加去磁作用）二、判断题1、一台并励直流发电机，正转能自励，若反转也能自励。
（）（F）2、一台直流发电机,若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。
（）（T）3、一台并励直流电动机，若改变电源极性，则电机转向也改变。
（F)4、直流电动机的电磁转矩是驱动性质的，因此稳定运行时,大的电磁转矩对应的转速就高。
（）（F)三、选择题1、直流发电机主磁极磁通产生感应电动势存在于（）中。
（1）（1）电枢绕组;(2)励磁绕组；(3）电枢绕组和励磁绕组2、直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应是（）（3）（1）去磁；（2)助磁；(3）不去磁也不助磁。
电机与拖动试卷一、（10分）判断（正确的划√，错误的划×）：1、三相异步电动机在正常运行时，如果转子突然卡住不动，则转差率S=0。
( )2、把三相异步电动机中的电流相序任意调换其中的两相，都能使电动机反转。
（ ）3、直流电机工作在电动状态，电磁转矩的方向总是和电机的旋转方向一致。
（ ）4、直流电动机铭牌上标注的额定功率是指电动机输出的机械功率。
（ ）5、直流发电机在电枢绕组元件中产生的交流电动势，只是由于加装了换向器和电刷装置才能输出直流电动势。
（ ）二、（15分）单项选择题：1、若并励直流发电机转速升高10%，则发电机的空载电压将升高为（ ）。
（1）10% （2）﹥10% （3）﹤10% （4）不变2、一台三相变压器，S N =20kVA ，U 1N /U 2N =1000/400V ，Y ，d 接法，当此变压器额定运行时，二次侧的额定电流值为（ ）。
（1）50A （2）28.87A （3）16.67A3、若将三相对称绕组的三个首端A 、B 、C 连接，三个末端X 、Y 、Z 也连接，然后对首末端之间施加正弦交流电压，此时所产生的基波磁势幅值为（ ）。
（1）11119.0I p k N F W = （2）11119.023I pk N F W ⨯= （3）零 4、异步电动机等效电路中虚拟电阻21r ss '-上消耗的功率为： （1）电磁功率 （2）总机械功率 （3）输入功率5、一台变压器原设计的频率为50Hz ，现将它接到60Hz 的电网上运行，当额定电压不变时，铁心中的磁通将（ ）。
（1）增加 （2）不变 （3）减少 （4）为零三、（20分）某并励直流电动机，kW P N 17=，V U N 220=，m in /3000r n N =，A I N 9.88=，电枢回路总电阻Ω=0896.0a R ，励磁回路总电阻Ω=5.181f R ，略 去电枢反应影响，试求：（1）额定输出转矩N T 2；（2）额定时的电磁转矩em T ；（3）额定效率N η。

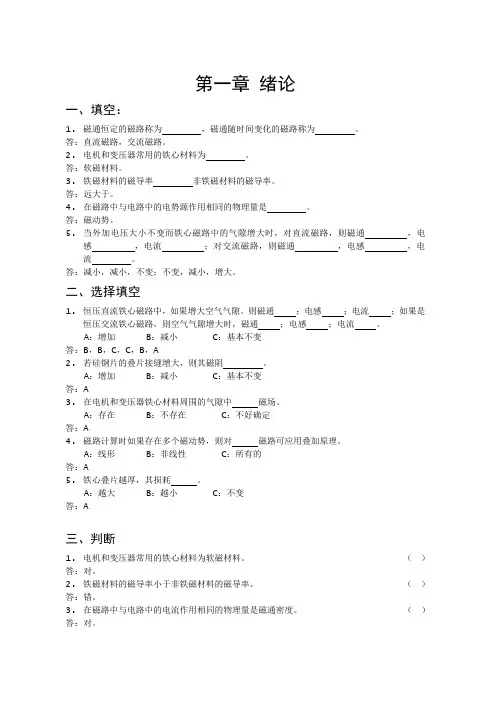

第一章绪论一、填空：1.磁通恒定的磁路称为，磁通随时间变化的磁路称为。
答：直流磁路，交流磁路。
2.电机和变压器常用的铁心材料为。
答：软磁材料。
3.铁磁材料的磁导率非铁磁材料的磁导率。
答：远大于。
4.在磁路中与电路中的电势源作用相同的物理量是。
答：磁动势。
5.当外加电压大小不变而铁心磁路中的气隙增大时，对直流磁路，则磁通，电感，电流；对交流磁路，则磁通，电感，电流。
答：减小，减小，不变；不变，减小，增大。
二、选择填空1.恒压直流铁心磁路中，如果增大空气气隙。
则磁通；电感；电流；如果是恒压交流铁心磁路，则空气气隙增大时，磁通；电感；电流。
A：增加 B：减小 C：基本不变答：B，B，C，C，B，A2.若硅钢片的叠片接缝增大，则其磁阻。
A：增加 B：减小 C：基本不变答：A3.在电机和变压器铁心材料周围的气隙中磁场。
A：存在 B：不存在 C：不好确定答：A4.磁路计算时如果存在多个磁动势，则对磁路可应用叠加原理。
A：线形 B：非线性 C：所有的答：A5.铁心叠片越厚，其损耗。
A：越大 B：越小 C：不变答：A三、判断1.电机和变压器常用的铁心材料为软磁材料。
（）答：对。
2.铁磁材料的磁导率小于非铁磁材料的磁导率。
（）答：错。
3.在磁路中与电路中的电流作用相同的物理量是磁通密度。
（）答：对。
4. 若硅钢片的接缝增大，则其磁阻增加。
（ ） 答：对。
5. 在电机和变压器铁心材料周围的气隙中存在少量磁场。
（ ） 答：对。
6. 恒压交流铁心磁路，则空气气隙增大时磁通不变。
（ ） 答：对。
7. 磁通磁路计算时如果存在多个磁动势，可应用叠加原理。
（ ） 答：错。
8. 铁心叠片越厚，其损耗越大。
（ ） 答：对。
四、简答1. 电机和变压器的磁路常采用什么材料制成，这种材料有那些主要特性？答：电机和变压器的磁路常采用硅钢片制成，它的导磁率高，损耗小，有饱和现象存在。
2. 磁滞损耗和涡流损耗是什幺原因引起的？它们的大小与那些因素有关？答：磁滞损耗由于B 交变时铁磁物质磁化不可逆，磁畴之间反复摩擦，消耗能量而产生的。

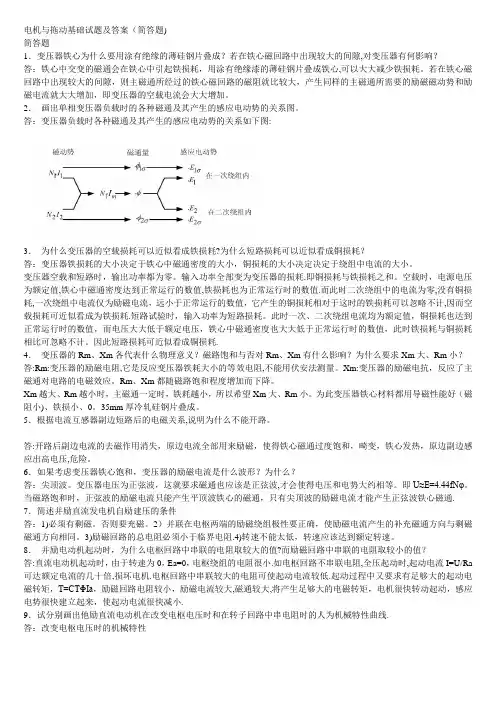

电机与拖动基础试题及答案（简答题)简答题1．变压器铁心为什么要用涂有绝缘的薄硅钢片叠成？若在铁心磁回路中出现较大的间隙,对变压器有何影响？答：铁心中交变的磁通会在铁心中引起铁损耗，用涂有绝缘漆的薄硅钢片叠成铁心,可以大大减少铁损耗。
若在铁心磁回路中出现较大的间隙，则主磁通所经过的铁心磁回路的磁阻就比较大，产生同样的主磁通所需要的励磁磁动势和励磁电流就大大增加，即变压器的空载电流会大大增加。
2．画出单相变压器负载时的各种磁通及其产生的感应电动势的关系图。
答：变压器负载时各种磁通及其产生的感应电动势的关系如下图:3．为什么变压器的空载损耗可以近似看成铁损耗?为什么短路损耗可以近似看成铜损耗？答：变压器铁损耗的大小决定于铁心中磁通密度的大小，铜损耗的大小决定决定于绕组中电流的大小。
变压器空载和短路时，输出功率都为零。
输入功率全部变为变压器的损耗.即铜损耗与铁损耗之和。
空载时，电源电压为额定值,铁心中磁通密度达到正常运行的数值,铁损耗也为正常运行时的数值.而此时二次绕组中的电流为零,没有铜损耗,一次绕组中电流仅为励磁电流，远小于正常运行的数值，它产生的铜损耗相对于这时的铁损耗可以忽略不计,因而空载损耗可近似看成为铁损耗.短路试验时，输入功率为短路损耗。
此时一次、二次绕组电流均为额定值，铜损耗也达到正常运行时的数值，而电压大大低于额定电压，铁心中磁通密度也大大低于正常运行时的数值，此时铁损耗与铜损耗相比可忽略不计。
因此短路损耗可近似看成铜损耗.4．变压器的Rm、Xm各代表什么物理意义？磁路饱和与否对Rm、Xm有什么影响？为什么要求Xm大、Rm小？答:Rm:变压器的励磁电阻,它是反应变压器铁耗大小的等效电阻,不能用伏安法测量。
Xm:变压器的励磁电抗，反应了主磁通对电路的电磁效应。
Rm、Xm都随磁路饱和程度增加而下降。
Xm越大、Rm越小时，主磁通一定时，铁耗越小，所以希望Xm大、Rm小。
为此变压器铁心材料都用导磁性能好（磁阻小)、铁损小、0。
《电机与拖动》试题库第一部分直流电机一、填空题：1、并励直流发电机自励建压的条件是_______;_______;_______。
(主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确,使励磁电流产生的补充磁通方向与剩磁磁通方向相同;励磁回路的总电阻必须小于临界电阻)2、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态,当_______时为发电机状态。
（E a<U；E a>U）3、直流发电机的绕组常用的有_______和_______两种形式，若要产生大电流，绕组常采用_______绕组.(叠绕组；波绕组;叠）4、直流发电机电磁转矩的方向和电枢旋转方向_______,直流电动机电磁转矩的方向和电枢旋转方向_______。
（相反;相同）5、单迭和单波绕组，极对数均为p时,并联支路数分别是_______,_______.（2p；2）6、直流电机的电磁转矩是由_______和_______共同作用产生的。
（每极气隙磁通量；电枢电流)7、直流电机电枢反应的定义是_______，当电刷在几何中线时，电动机产生_______性质的电枢反应，其结果使_______和_______,物理中性线朝_______方向偏移。
(电枢磁动势对励磁磁动势的作用；交磁;气隙磁场产生畸变；对主磁场起附加去磁作用）二、判断题1、一台并励直流发电机，正转能自励，若反转也能自励。
（）(F）2、一台直流发电机,若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。
（）（T）3、一台并励直流电动机，若改变电源极性，则电机转向也改变。
（F）4、直流电动机的电磁转矩是驱动性质的,因此稳定运行时，大的电磁转矩对应的转速就高。
（)（F）三、选择题1、直流发电机主磁极磁通产生感应电动势存在于（）中。
（1）（1）电枢绕组；(2)励磁绕组；（3）电枢绕组和励磁绕组2、直流发电机电刷在几何中线上,如果磁路不饱和,这时电械反应是（）(3）(1）去磁；（2)助磁;（3）不去磁也不助磁.3、如果并励直流发电机的转速上升20%,则空载时发电机的端电压U0升高（）。

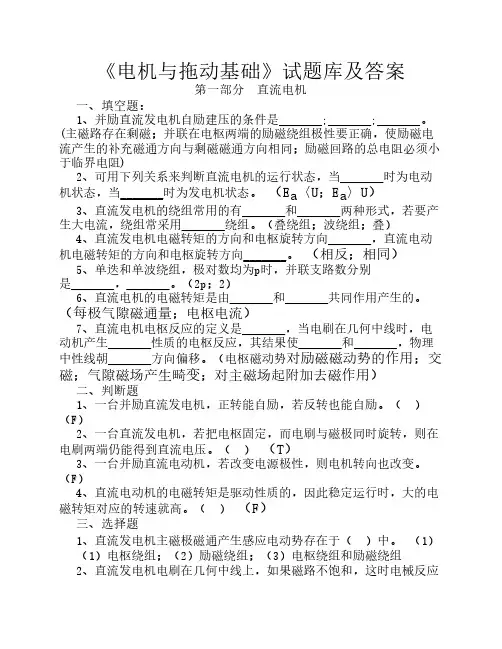

《电机与拖动基础》试题库及答案第一部分直流电机一、填空题：1、并励直流发电机自励建压的条件是_______;_______;_______。
(主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻)2、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态。
（E a〈U；E a〉U）3、直流发电机的绕组常用的有_______和_______两种形式，若要产生大电流，绕组常采用_______绕组。
（叠绕组；波绕组；叠）4、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______。
（相反；相同）5、单迭和单波绕组，极对数均为p时，并联支路数分别是_______，_______。
（2p；2）6、直流电机的电磁转矩是由_______和_______共同作用产生的。
（每极气隙磁通量；电枢电流）7、直流电机电枢反应的定义是_______，当电刷在几何中线时，电动机产生_______性质的电枢反应，其结果使_______和_______，物理中性线朝_______方向偏移。
（电枢磁动势对励磁磁动势的作用；交磁；气隙磁场产生畸变；对主磁场起附加去磁作用）二、判断题1、一台并励直流发电机，正转能自励，若反转也能自励。
（）（F）2、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。
（）（T）3、一台并励直流电动机，若改变电源极性，则电机转向也改变。
（F）4、直流电动机的电磁转矩是驱动性质的，因此稳定运行时，大的电磁转矩对应的转速就高。
（）（F）三、选择题1、直流发电机主磁极磁通产生感应电动势存在于（）中。
（1）（1）电枢绕组；（2）励磁绕组；（3）电枢绕组和励磁绕组2、直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应是（）（3）（1）去磁；（2）助磁；（3）不去磁也不助磁。
《电机与电力拖动基础》试卷一《电机与电力拖动基础》试卷一一、一、 填空题（每空1分，共20分）分）1、 他励直流电动机的机械特性是指在 电动机处于稳态运行 的条件下转速 和 电磁转矩 的关系。
的关系。
2、直流电动机的起动方法有： 电枢回路串电阻 和 降压起动 。
3 3、、一台接到电源频率固定的变压器，在忽略漏磁阻抗压降的条件下，其主磁通的大小决定于 输入电压 的大小，而与磁路的的大小，而与磁路的 基本无关，其主基本无关，其主磁通与励磁电流成 正比 关系。
关系。
4、变压器带负载运行时，若负载增大，其铁损耗将 不变 ，铜损耗 增大 （忽略漏磁阻抗压降的影响）。
5、当变压器负载（φ2>0˚）一定，电源电压下降，则空载电流I 0减小 ，铁损耗P Fe 减小 。
6、采用 短矩绕组 绕组和 分布绕组 绕组可以有效的削弱谐波分量，同时使基波分量 减小 （增大和减小）。
7、当s 在 0~1 范围内，三相异步电动机运行于电动状态，此时电磁转矩性质为 驱动性质 ；在 小于1 的范围内运行于发电机状态，此时电磁转矩性质为 制动性质 。
8、三相异步电动机根据转子不同可分为 笼型 和 绕线 两类。
两类。
根据磁滞回线 剩磁 的大小，铁磁材料分为硬磁材料和软磁材料。
3. 电力拖动系统是由电力拖动系统是由 电动机 拖动机械机构工作的系统。
拖动机械机构工作的系统。
4. 直流电动机的励磁方式包括直流电动机的励磁方式包括 他励 、并励、串励和 复励 ，其中，其中 他 励直流电动机更适合于电动机控制的场合。
5. 电机绕组有两种形式，分别为电机绕组有两种形式，分别为 叠 绕组和绕组和 波 绕组。
使用于高电压的为绕组。
使用于高电压的为 波绕组，使用于大电流的为绕组，使用于大电流的为 叠 绕组。
绕组。
6. 直流电机电枢磁场对空载主磁场的影响称为 电枢反应 。
7. 直流电机在直流电机在 主磁 极之间常安装换向极改善换向。
换向极的位置恰好也是极之间常安装换向极改善换向。
《电机与拖动基础》试题库及答案第一部分直流电机一、填空题：1、并励直流发电机自励建压的条件是_______;_______;_______。
(主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻)2、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态。
（E a〈U；E a〉U）3、直流发电机的绕组常用的有_______和_______两种形式，若要产生大电流，绕组常采用_______绕组。
（叠绕组；波绕组；叠）4、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______。
（相反；相同）5、单迭和单波绕组，极对数均为p时，并联支路数分别是_______，_______。
（2p；2）6、直流电机的电磁转矩是由_______和_______共同作用产生的。
（每极气隙磁通量；电枢电流）7、直流电机电枢反应的定义是_______，当电刷在几何中线时，电动机产生_______性质的电枢反应，其结果使_______和_______，物理中性线朝_______方向偏移。
（电枢磁动势对励磁磁动势的作用；交磁；气隙磁场产生畸变；对主磁场起附加去磁作用）二、判断题1、一台并励直流发电机，正转能自励，若反转也能自励。
（）（F）2、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。
（）（T）3、一台并励直流电动机，若改变电源极性，则电机转向也改变。
（F）4、直流电动机的电磁转矩是驱动性质的，因此稳定运行时，大的电磁转矩对应的转速就高。
（）（F）三、选择题1、直流发电机主磁极磁通产生感应电动势存在于（）中。
（1）（1）电枢绕组；（2）励磁绕组；（3）电枢绕组和励磁绕组2、直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应是（）（3）（1）去磁；（2）助磁；（3）不去磁也不助磁。
《电机与拖动基础》试题库及答案选择题11、异步电动机气隙较大，则电动机的（C ）。
A励磁电流较小，功率因数较底；B 励磁电流较大，功率因数较高；C励磁电流较大，功率因数较低D励磁电流较小，功率因数较高；2、直流电动机的换向级的作用是（C）A 产生主磁通B产生换向电流 C 改变电流方向D以上都不对3、直流电动机的换向电流愈大，换向时火花（A）A 愈强B愈弱 C 不便D以上都不对4、频率为50Hz的四十八极交流电机，旋转磁势的转速为（D）r/min。
A．48 B．62.5 C．250 D．1255、频率为40Hz的二十极交流电机，旋转磁势的同步转速为（D）r/min。
A．2400 B．2000 C．120 D．2406、串励直流电动机在一定的负载下运行，若电源电压有所降低，则转子的转速将会（A）A 变大B 保持不变C变小D以上都不对7、直流电动机带上负载后，气隙中的磁场是（C）A 由主级磁场和电枢磁场叠加而成的B 由主级磁场和换向磁场叠加而成的C 由主级磁场，换向磁场和电枢磁场叠加而成的8、直流电动机中电枢的主要作用是（B）A 改善直流电动机的换向B 实现电能和机械能的转换C 在气隙中产生磁通D 产生气隙9、改变电枢回路的电阻调速，只能使直流电动机的转速（B）A 上升B 下降C 保持不变D以上都不对10、三相异步电动机当转差率为1时，此电动机为（C）状态A 制动状态B 同步运行状态C 启动状态D 以上都不是11、变压器带感性负载，从轻载到满载，其输出电压将会（B）A 升高B 降低C 不变D以上都不对12、异步电动机要实现回馈制动，则应满足如下条件（D）A 转子转速应小于旋转磁场转速，且同向B转子转速应等于旋转磁场转速，且同向C转子转速应小于旋转磁场转速，且反向D转子转速应大于旋转磁场转速，且同向13、三相异步电动机转子电阻增大时，电动机临界转差率Sm和临界转矩Tm应为（B）A Sm减小，Tm增大B Sm增大，Tm 不变C Sm增大，Tm减小D Sm减小，Tm减小14、三相异步电动机定子电压下降时，电动机临界转差率Sm和临界转矩Tm应为（C）A Sm不变，Tm不变B Sm减小，Tm增大C Sm不变，Tm减小D Sm不变，Tm增大15、三相异步电动机当转差率小于0时，此电动机为（D）状态A 制动状态B 电动状态C 启动状态D 发电状态16、电力变压器的励磁阻抗表示下面哪一物理量（D）A 输入功率B 输出功率C 铜耗D 铁耗17、单相绕组通以交流电时，其磁势为（D ）A 圆形旋转磁势B 椭圆磁势C 无法确定D 脉动磁势18、电力变压器的作用是下面哪一物理量（B）A 改变交流电电压和功率B 改变交流电电压和交流电电流C 改变交流电电压和频率D 改变直流电电压和交流电电流19、变压器的空载损耗（D ），短路损耗（C ）。
