流量计算机的操作规程1. 引言流量计算机是一种用于测量流体流量的设备，广泛应用于工业生产、水利工程、环境监测等领域。
为了正确、安全地使用流量计算机，本文档详细介绍了流量计算机的操作规程。
2. 操作前准备在操作流量计算机之前，需要做好以下准备工作：•确保流量计算机处于正常工作状态，检查设备是否完好。
•了解流量计算机的技术参数和测量范围，确保选择适合的量程。
•确定测量介质的物性参数，如密度、粘度等，并进行合理校正。
3. 流量计算机的操作步骤步骤一：开机和初始化1.按照流量计算机的说明书，正确连接电源和信号线。
2.打开流量计算机，此时设备会进行自检和初始化，等待初始化完成。
步骤二：设置参数1.进入流量计算机的菜单界面，按照操作说明选择“参数设置”选项。
2.根据实际情况，设置测量介质的参数，如密度、粘度等。
3.根据需要，设置测量单位和显示精度。
步骤三：测量操作1.预热流量计算机，确保流量计算机处于稳定工作状态。
2.将流体流入流量计算机，保持流速均匀稳定。
3.监测流量计算机的显示数据，记录测量结果。
步骤四：数据处理1.根据测量结果，进行数据处理和分析。
2.如果需要，可以将数据导出到电脑或其他存储设备进行进一步处理和保存。
4. 注意事项•操作人员应具备一定的流量计算机使用知识，了解设备的原理和工作方式。
•在操作过程中，要注意操作规程和安全操作，严禁随意拆卸和修改设备。
•定期对流量计算机进行维护和校准，确保设备的准确性和稳定性。
5. 总结本文档详细介绍了流量计算机的操作规程，包括操作前的准备工作、具体的操作步骤以及注意事项。
正确地操作流量计算机能够保证测量数据的准确性和稳定性，为工业生产和环境监测等领域提供有力的支持。
InstructionManual使用说明书 SLFC-300流量计算机前言感谢您购买本公司的流量计算机产品！本使用说明书适用于SLFC-300型流量计算机。
尊敬的客户，您所购买的SLFC-300流量计算机出厂前已进行了准确的调校。
本手册是关于流量计算机的功能、安装接线、仪表设置、操作方法、故障处理方法等的说明书。
为了您能正确、有效地使用该产品，请在操作前仔细阅读本使用说明书，有不确定的地方，请与我公司售后服务部门联系。
我公司奉行产品不断更新换代的理念，因此该说明书中的内容将会随着产品的更新而改动，最新的产品信息和资料可以联系我们。
注意● 关于本说明书的内容我们力尽最大努力来确保说明书的准确性和通俗性，但我们仍然不能保证该说明书中没有任何的错误和遗漏之处。
如果您发现任何的错误或不可理解之处请与我们联系，对于您提出的指正和建议我们将不胜感激。
● 本说明书内容如因功能改进、软件升级等原因有所修改时，恕不通知。
● 本说明书的内容禁止全部或部分复制、转载。
版本V2.1-16-12版安全预防SLFC-300内部的电子部件可能会被静电损坏，为保证流量计算机的安全，当接触这些部件时，请先确保人体没有静电。
为了保证操作人员和设备的安全，请仔细阅读该说明书并严格按照安全规则操作。
对于用户违反操作规则而造成的一切损失和用户擅自拆装而造成的仪表损坏，本公司将不承担责任。
若仪表出现故障，请及时通知我们，并请提供产品的完整型号、出厂编号、故障现象、使用环境等详细资料，以便我们迅速为您排除故障。
尽量不打开包装箱进行存放，严禁存放在室外。
存放地点应具备以下条件：防雨防潮、温度：0℃~ 40℃、湿度：40% ~ 80%确认包装内容SLFC-300流量计算机在出厂前已经过充分的检查。
用户在使用前，请先确认它在运输过程中没有受到损坏，外包装箱是否完好。
仪表的型号和规格都在仪表外壳的铭牌上，打开包装箱后，请先核对您手中的SLFC-300流量计算机与定货时的型号是否一致，配件及随机资料是否完整。

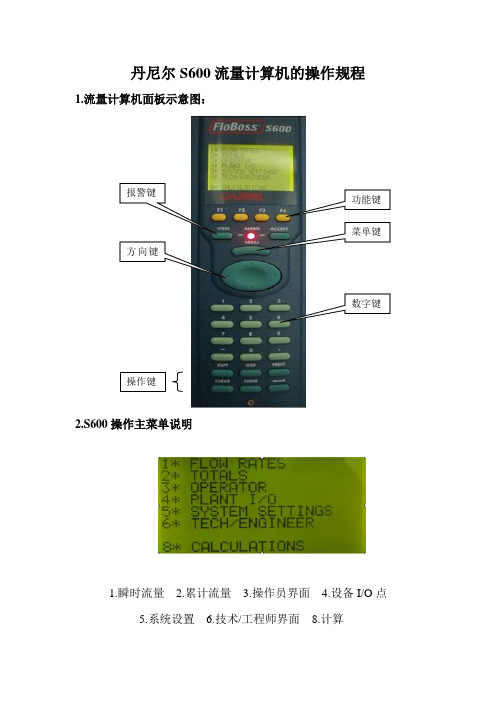

丹尼尔S600流量计算机的操作规程1.流量计算机面板示意图：2.S600操作主菜单说明1.瞬时流量2.累计流量3.操作员界面4.设备I/O 点5.系统设置6.技术/工程师界面 8.计算菜单键报警键方向键功能键 数字键操作键3.参数的设定3.1修改温度显示的量程3.1.1从流量计算机的主菜单按数字键4-1-2，流量计算机出现温度量程界面，如下图：3.1.2按向右方向键四次，显示下图：3.1.3数字-20℃和80℃是温度的下限和上限。
核查现场温度变送器的输出量程，确保现场和计算机的量程一致。
如果不一致，修改过程如下：按计算机面板上的“Chng”键，温度上限限位置出现黑色光标条，用上、下键移到需要修改的数字，再次按“Chng”键，流量计算机出现密码提示，输入密码1111，计算机提示输入新的数值，输入完毕后，按“”键确定，最后按“Clear”键退出修改程序。
3.2修改压力显示的量程3.2.1从流量计算机的主菜单按数字键4-1-1，流量计算机出现压力量程界面，如下图：3.2.2按右方向键四次，显示下图：3.2.3核查现场压力变送器的上、下限，修改方法与温度量程修改步骤相同，确保计算机设定量程与压力变送器量程一致。
3.3 流量计内径的修改3.3.1从流量计算机主菜单按数字键3-1-4，流量计算机显示：3.3.2按右方向键四次，如下图：3.3.3在超声波流量计表体铭牌上标注有内径的精确尺寸，该数值的单位是英寸，转换为米的计算公式：x米=y英寸*25.4/1000. 修改方法与温度量程修改步骤相同3.4 天然气组分参数的修改3.4.1天然气组分参数的修改分三个步骤：输入参数-确定-备份。
从流量计算机主菜单按数字键3-1-1，流量计算机显示如图：3.4.2按右方向键两次，流量计算机显示：NITROGEN(氮气)CO2(二氧化碳)根据七相色谱分析仪的分析报告中的天然气组分数值，修改写入流量计算机内。
输入的方法与温度量程相同，按右方向键依次输入其他数H2S(硫化氢)H2O（水）HELIUM(氦气)METHANE(甲烷)ETHANE(乙烷)PROPANE(丙烷)N-BUTANE(异丁烷nC4H10)I_BUTANE(正丁烷iC4H10)N_PENTANE(异戊烷nC4H10)I_PENTANE (正戊烷iC4H10)HYDROGEN(氢气)C6_PLUS(C6+)3.4.3再按右方向键两次，显示总组分的百分数TOTAL当百分数不能达到或超过100%时，可以在组分参数里适当调整，保证总组分百分比为100%。
流量名词解释流量是指信息在网络中传输的速率或容量。
在计算机和网络领域，流量通常指的是数据包在一段时间内通过网络传输的总量。
流量也可以指网络用户在一段时间内使用的数据量。
在互联网中，用户的流量消耗通常以比特为单位来计量，表示为“bps”（比特每秒）。
比特是计算机中最小的数据单位，可以表示为0或1。
流量的大小可以通过带宽来衡量，带宽是指网络中传输数据的能力或速率。
流量还可以根据传输内容来分类。
例如，下载流量指的是从互联网下载数据的量。
上传流量则是指通过互联网上传数据的量。
浏览网页或收发电子邮件通常也消耗少量的流量。
此外，流量还可以根据传输的媒体类型进行分类，如音频流量、视频流量和图像流量等。
流量限制是指网络服务提供商为了控制网络拥堵或控制用户使用的数据量而设定的限制。
某些互联网服务供应商会根据用户的合同或套餐限制用户的流量。
如果用户超过了限制，可能需要额外支付费用或降低网络速度。
流量管理是指对网络流量进行管理和控制，以确保网络的稳定性和可靠性。
流量管理可以通过设置优先级和控制流量速度来实现。
例如，可以设定优先级，以确保重要的数据传输获得足够的带宽，而不会被其他较不重要的流量所干扰。
流量统计是指对网络流量进行监控和记录的过程。
通过流量统计，网络管理员可以了解网络的使用情况、分析用户行为并检测网络安全问题。
流量统计可以通过网络设备或软件程序来完成。
流量优化是指通过一系列技术手段来提高网络流量的利用率和效率。
例如，使用压缩算法可以减少数据的传输量，从而节省流量。
缓存技术可以减少相同数据的重复传输，降低流量消耗。
还可以通过优化网络协议等手段来提高网络传输的效率。
总之，流量是指数据在网络中传输的速率或容量。
它是衡量网络使用和性能的重要指标。
通过合理管理和优化流量，可以提高网络的稳定性和可靠性，提供更好的用户体验。
7951流量计算机使用说明olartron天然气气体流量检测计算一．概述屏幕显示说明：7951前面板布局如下图所示其中各按键功能如下所示向下按键1向上按键2显示菜单3向左按键4向右按键5返回6输入7信息菜单8各种操作可在前面板上执行，操作时或将随机附带的小钥匙插入钥匙孔中，向右扭动，或者在主菜单中找到PASSWORD菜单，进入后输入“789”亦可。
7951与其他设备通讯通过端口连接。
7951流量计算机后部各端口定义如下：910111213141516极限报警LED输入报警LED系统报警LED主菜单打印菜单流路选择特殊应用安全LED与上锁olartron天然气气体流量检测计算二．软件操作olartron天然气气体流量检测计算安装好FCConfigure软件，并将硬件配置文件拷入FCConfigure目录下以后，启动FCConfigure软件。
可看到如下界面。
olartron天然气气体流量检测计算选择和所连接串口相一致的设置。
注意：串口设置只能在控制面板上实现。
正确连接后，出现以下对话框：可以选择上载全部配置或者部分配置。
三．与FLOWSIC600连接olartron天然气气体流量检测计算在本质安全型连接方式中，可使用本安型安全栅进行连接。
下以TURCKMK15-12E某0-PN/24VDC型安全栅为例说明。
上图所示为TURCK安全栅的示意图，将安全栅的1端连接到FLOWSIC600的33端，将安全栅的3端连接到FLOWSIC600的34端。
在7951流量计算机方面，将7端连接到SK6-22端，8端连接到SK6-24和SK6-2端，5端连接到SK6-1端。
在没有安全栅的情况下，可以通过外接上拉电阻的方式实现FLOWSIC600和7951之间的连接。
在这种情况下，将7951的SK6-1端连接到FLOWSIC600的33端，将SK6-2端和SK6-24端连接到FLOWSIC600的34端，同时在7951的SK6-1端和SK6-22端之间联上一个2K~5K的电阻。
S500流量计算机一、应知应会1．简介S-500是由Spectra-Tek UK有限公司开发研制的最新式流量计算机，它的技术已在石油工业中得到充分证明，广泛应用于商业财政、泄漏检测以及SCADA系统中。
它利用项目结构数据库，提供简单编辑的能力，允许用户修改基本组态，以适应他们特殊需要。
其大致有以下几个特点：●测量精度满足或优于现有的国际标准。
●可靠性。
由于使用线路保护和软件设计，可靠性高。
●灵活性，提供基本组态选择，可以适合多种应用。
●主频16兆68020微处理器。
2MbROM和2MbRAM可用于单一或双流路。
●基本或扩展I/O选择。
●标准的MODBUS接口用于集成的第三类用户设备。
●LAN选择用于高速通讯至Spectra-Tek 系统。
用户友善菜单驱动驻留显示和灵活编辑。
●几乎不要维修，不需要板路设定，带有自校正I/O功能。
在液体和气体的输送和计量方面，S-500是家族里最新成员从而得到广泛应用。
他既可作为总体传送控制系统一部分，也可单独应用。
2．操作基础操作员用S-500的显示器和键板可以输入已生成的流量仪表数据。
象压力、温度等参数作为数据库的构成，则由软件系统编制。
LCD在键板上部，显示数据项。
外形键板和显示器被设计成能提高设计能力，实现流量计算机配置，并提高数据输入速度。
本章包含的是键板和显示器的外部特征当你按下各种键，花几分钟时间看一看发生的一切，你就会变得熟悉键与显示的关系。
键板布置键板功能标有颜色，设计键的布置使得易于使用，并减少错误。
F键键板的顶部布置4个黄色功能键，键号F1到F4。
用F键选择线上标有箭头选项处，在LCD板的左边。
按下菜单（Menu）键显示主菜单，利用箭头指示，按相关的F键选择你需要的选项。
这个例子说明典型的主菜单，用于S-500液体透平流量计的组态，其他组态也提供类似的主菜单。
检查菜单项目，在F2的旁边箭头有输入（*INPUTS）指示，按下F2键，进一步显示输入类型菜单。
利用F键对照由LCD提供的下一个菜单进行选项。
向量和菜单键下边F键直接作为向量键，用作选你想要看的参数。
四个光标键或向量键（黄色）被布置在中央灰色的菜单键四周。
用矢量键围绕着显示单元的行列移动。
选择左边或右边矢量键沿着任何一侧的当前显示的数据项的列移动，可以得到从列的最后数据项到开始数据项的多层显示。
用向上或向下向量键查看上边或下边的当前显示，当显示数值移动查看另一列时，数据项总是开始显示列的最后值。
按菜单键迅速返回主菜单菜单键允许你在主菜单和被显示参数之间拨动开关。
在F键和矢量键之间是报警灯，两个报警键（黑色）位于矢量键下部，命名为报警检查和报警确认。
报警键正常操作，没有报警，报警灯呈现稳定的绿光。
一旦有报警发生，报警灯红色闪光，一直到检查出报警发生的原因和报警确认按扭按下为止。
报警灯显示稳定的红光一直到正常为止。
数字键键板的底下部分是数字键（白色）。
数字键提供全部数字键入0-9、小数点和负号，这是用作输入数据。
操作键灰色操作键结合数字键可执行各种任务。
操作键是Expt、Clear、Disp、Print、Chng和Enter，每个键的功能说明如下：指数选择指数键“Expt”输入数值进行科学计算。
输入的值超出显示器上可利用的空间时，压缩指数项目的数值是非常必要的。
显示时，最多10个数字或8个带负号和点的8位有效数字可以容纳。
清除清除键“Clear”，就象它的名称提示一样，从当前的操作退出，或返回到缺省状态显示。
显示显示键“Disp”与数字键一起确定阵列里的数据项位置。
打印打印键“Print”输出打印数值或去打印机记录或去计算机终端。
改变改变键“Chng”有两个功能—允许你更改数据显示或选择不同操作模式。
每一状况程序开始，按“Chng”，完成按“Enter”键。
改变模式时，两个其他类型键改变它们功能。
左边矢量键返回键入的数据，清除数字或字符，清除键“Chng”可消除任务。
进入利用数字键或“Chng”键，按下“Enter”键完成一个程序。
安全码、新数据、位置和模式完成后按“Enter”键。
新值或模式一直到按“Enter”键确认后才能产生。
LCD显示液晶显示器提供9行显示信息，以数字形式或字符形式。
显示被分成三个区域，上显示、下显示、不显示和ID/状态显示，用水平线分开。
上显示LCD显示器顶部4行显示当前所选择的参数状况，这些形式是区域初检，叫做上显示。
第一行显示变量，第二行为测量单位（例如：℃或 kg/m3）。
余下两行给出参数文字描述。
下区显示接下来4行建立第二显示区叫做下区显示，这些行显示各种形式信息。
所有的菜单、提示、输入以及报警信息在下区显示。
菜单用F键和箭头指示，再参看下区显示所提供的菜单和子菜单可以进行选项。
选项被安放在菜单树内，选项选择带你进行参数阵区。
例：按F2输入“*INPUTS”，调出选项子菜单，温度“*TEMP”、压力“*PRESSURE”、或密度“*DENSITY”。
在选择名称之前，其余子菜单以星号表示。
选项标志的圈点说明不可能作为选择，选项进到显示单元阵列区。
位置当你检查位置参数时，可以看到下区显示第二行显示列的号码，而第三行显示列有多少单元，以及哪一个是当前值变化有些参数可以通过键板进行改变，这取决于基本组态的安装，参数是否可以改变由下区显示第二行的末尾以菱形符号给出。
提示及信息当任意一操作键按下时，下区显示被清除并提示或有信息出现。
例如：如果你按“Chng”键，则显示提示“ENTERDATA”或菜单提示或要求安全代码“SECURITY CODE”更改进入新数据，在下部显示区的中间行区键入数值，这就可以更改数据。
利用左边的矢量键取消数字信号或字符。
按消除键“Clear"取消数据进入。
报警有报警时，按报警检查“View Alarm”查看报警内容。
如果未按报警确认按扭，报警状态由UNACC提示，在底线位置显示。
一旦报警确认后，提示被清除。
在同一行上，报警位号在括号内显示，如 <7>一个以上的报警同时出现，全部报警周期仅为几秒。
ID/状态ID/状态显示位于LCD盘的下部，识别的数据信号在上、下显示区显示。
同样对数字信号，如：FQI1234或当前计量功能文字描述，也加以显示。
S-500执行多种功能，如：计量两个流路，执行全部仪表站职能和验证。
每一工作部分看作计算机内的“虚拟仪表”“virtual machine"。
因此，对上显示区提供的参数规定功能是非常重要的。
识别ID/状态显示行上的信号功能。
如：流路1“STREAM1”。
另外，如果用字符“P”或“M”命名功能，则执行验证模式，并在ID/状态显示行加以指示。
如果不属于验证或维修模式，那么ID/状态显示在功能名称后维持空白状态。
这里说明的是，我们从流路1“STREAM1”计量功能中检查数据，这是当前的维修模式。
利用F键通过菜单或子菜单选择计量功能，你可参照应用手册里的阵列图表找到计量功能菜单。
操作流量计算机开关的通和断S-500有一个内部通/断开关，只有专业人员移开显示盘后，方可触及到它。
如何给计算机送电的全部说明见安装/维修指南。
电池S-500配有电池，即使是供电电源故障，不会丢失数据。
电池需要经常更换，在维修检查过程中需要测试电压，电池电压低会显示电压低报警“BATTERY_LO”。
警告：如果对任何功能产生怀疑，不要试图拆下表板。
应该断开电源并询问Spectra-Tek用户服务部门。
显示键用另外方法寻找数据项。
如果你知道想要检查参数号码，按Disp键，按号码（这个号码形成“行、列”）和Enter键。
在上部显示出现那个参数。
主菜单键按8、5 Enter键，检查参数说明。
如果你按Disp键进入单项号码，上显示区显示列的第一个单元。
按向量键的中心菜单键，返回到初始或下显示区的主菜单。
再按一次，显示当前数据位置号码，上显示区继续显示最后被选择的参数。
除改变程序外，任何时候都可以返回主菜单。
如果你按Chng按扭，菜单键不会有响应，直到按Clear键清除改变，或按Enter键完成这一变化为止。
改变参数用S-500很容易改变任何显示参数的数值或模式。
利用Chng操作键更改数字或计算方法。
改变数值方法之一:改变参数位置。
下部显示区给出位置号码，如果数值或模式可改变，一个菱形符号出现在第二行。
如果没有菱形符号，那么数据不能改变。
键入你的安全数码并按Enter键，安全数码不显示出来，但是每一个数字在你键入的键上指示出来。
在ENTER DATA提示下，键入新值，如整数、数字或专用的科学计算。
按Enter键，新数据被传送到上部显示区。
键入你修改新数据，左边向量键改变模式状态，用作消除数字或字符，如果你想要放弃改变，按Clear键。
当你得到修改的数据后，按Enter键完成这一过程。
取消或放弃改变参数，必须在按Enter键之前执行。
输入命令确认你希望修正的过程。
例从10℃到１２℃改变仪表最小温度。
位于参数显示下限区叫做LO_LIMIT/MTR_TEMP。
下显示区显示位置号码及可变数值的菱形指示符。
按Chng键，显示提示符ENTER CODE。
键入你的安全码，并按Enter键。
在提示符ENTER DATA状态下，键入新值12，并在下显示区进行核对。
按Enter键将上部显示区的数值改变成新数据，并重新计算任何链路参数改变模式选择新模式，键入顺序与改变数值相同方法之一:对位置和显示模式进行改变。
按Chng键输入你的安全码再按Enter。
文本选择菜单在下部区域显示，用专用的F键选择需要的模式，然后按Enter 键。
完成过程操作。
例利用键板输入测量值改变表的压力参数。
用Disp9,2Enter键。
（9列，2单元）得到位置模式/仪表压力显示。
Chng键，键入安全码并按Enter键。
下部显示区给出2个选项。
F1键板和F2测量，按F2，然后按Enter.利用测量模式在上部显示区，指示仪表压力。
检查报警按View Alarm键，在下显示区显示报警的参数。
下显示在ALARM第一行和虚拟仪表ID中指示，如，STI为流路或PRV为验证。
第二行和第三行描述报警和自然状态的位置。
在报警停留在未确认状态时，提示符UNACC出现在第四行。
报警的总数，确认和未确认在第四行的末尾以括号表示。
如果检查多个报警，报警显示周期为几秒钟，对任何一个报警可以中止，按左边或右边向量键，显示停大约10秒钟。
按Down向量键，可增加报警速度。
报警确认按Alarm Accept键，流量计算机通知你有危险报警，UNACC信息清除。
一旦报警状态已清除，报警提示符从下部显示区自动清除。
当全部报警清除时，报警灯恢复至稳定的绿光。
打印对S-500输出报表给打印机或终端进行组态Print操作键给出固定不变的记录或预先组态的报表。
