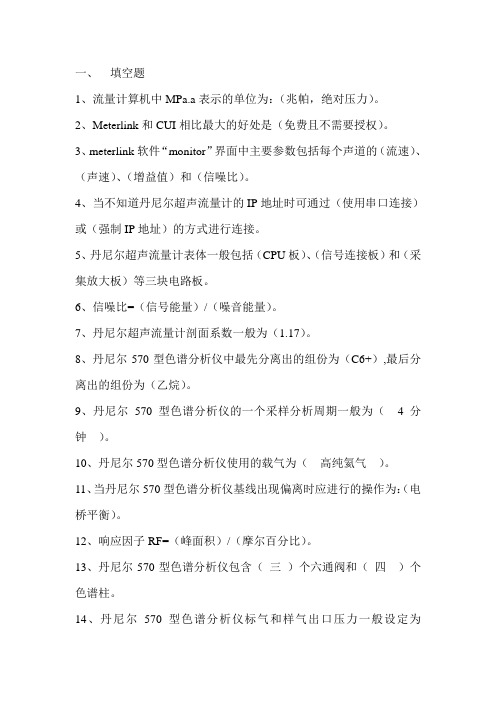

一、填空题1、流量计算机中MPa.a表示的单位为：（兆帕，绝对压力）。
2、Meterlink和CUI相比最大的好处是（免费且不需要授权）。
3、meterlink软件“monitor”界面中主要参数包括每个声道的（流速）、（声速）、（增益值）和（信噪比）。
4、当不知道丹尼尔超声流量计的IP地址时可通过（使用串口连接）或（强制IP地址）的方式进行连接。
5、丹尼尔超声流量计表体一般包括（CPU板）、（信号连接板）和（采集放大板）等三块电路板。
6、信噪比=（信号能量）/（噪音能量）。
7、丹尼尔超声流量计剖面系数一般为（1.17）。
8、丹尼尔570型色谱分析仪中最先分离出的组份为（C6+）,最后分离出的组份为（乙烷）。
9、丹尼尔570型色谱分析仪的一个采样分析周期一般为（4分钟）。
10、丹尼尔570型色谱分析仪使用的载气为（高纯氦气）。
11、当丹尼尔570型色谱分析仪基线出现偏离时应进行的操作为：（电桥平衡）。
12、响应因子RF=（峰面积）/（摩尔百分比）。
13、丹尼尔570型色谱分析仪包含（三）个六通阀和（四）个色谱柱。
14、丹尼尔570型色谱分析仪标气和样气出口压力一般设定为（20psi），载气出口压力一般设定为（110psi）。
15、GC运行情况评估一般通过趋势图来进行评估,一般是查看（Total Unnormalized未规一值趋势）。
16、Analyzer Failure表示色谱分析仪的报警信息为（载气压力低）。
17、在MON2000软件中对色谱的标定分为（普通标定）和（强制标定）。
18、对于天然气流量计算应用，S600流量计算机所常用的计算压缩因子和热值的标准分别是（AGA8）、（ISO6976）。
19、对于一个典型的天然气测量应用，需要输入到流量计算机中的现场信号有（压力）、（温度）、（天然气组份）和（流量计信号）。
20、在S600测量天然气的应用中，在将工况流量转换为标况流量的计算上，所采用的公式是标况流量=工况流量*（在线密度/标况密度）。
超声波流量计的常见故障分析与处理潘军霞 张军辉(中国石油管道中原输油气分公司,山东 德州 253000)摘要：随着天然气的发展，大量新设备、新工艺投入使用，气体超声波计量系统在天然气计量交接中得到广泛应用，超声波流量计量系统在量程比、可靠性、重复性、计量准确度、压力损失和日常维护等方面具有明显优势，成为大流量、高压力天然气计量的首选计量仪表。
目前，已有几百台超声波流量计应用于我国各天然气长输管道，例如西气东输管道、川气东送管道、 冀宁线管道等均采用超声波流量计作为主要计量交接仪表， 但在使用中，丹尼尔超声波流量计有一些特有故障，如不能及时处理，将影响其计量准确度。
关键词：超声波流量计；影响因素；故障分析；故障处理本人在中沧线德州分输站从事输气运行工作，该站计量系统主要有超声波流量计、压力变送器、温度变送器、流量计算机、前后直管段等组成。
德州分输站采用的是丹尼尔DN100四声道超声波流量计，该站计量系统主要有超声波流量计、压力变送器、温度变送器、流量计算机、前后直管段等组成。
现就实际应用中常见的超声波流量计常见故障和处理方法进行列举。
常见的误差原因有温度、压力、组分、脏污造成的误差、噪声、阶段供气等。
1 与流量计配套的温度参数显示不正常(1)温度计套管：单向流动的流量计，应当把温度计套管安放到流量计的下游，从下游法兰面到温度计套管的距离为2D到5D之间，双向流动的流量计，套管应当至少3D。
(2)温变的量程：要选择合适的测量范围，避免仪表的实际工作范围处于量程的10以下，流量计投运前，要对温变的测量值进行现场核查(3)流量计算机内标准状态参数设置不正确，参与计算的标准状态下的温度值是20℃，如果设置不正确，需要重新设置。
(4)温度变送器后盖或穿线管密封不严导致雨水进入，易造成短路和铂电阻损坏，影响计量的准确性。
确保现场变送器各部件密封严密；雨后要及时开盖检查变送器。
(5)遮阳棚：对于室外使用的温度变送器，宜设置遮阳棚，以免环境温度接近其设计工作温度的上限，造成较大的计量误差。
丹尼尔S600流量计算机的操作规程1.流量计算机面板示意图：2.S600操作主菜单说明1.瞬时流量2.累计流量3.操作员界面4.设备I/O 点5.系统设置6.技术/工程师界面 8.计算菜单键报警键方向键功能键 数字键操作键3.参数的设定3.1修改温度显示的量程3.1.1从流量计算机的主菜单按数字键4-1-2，流量计算机出现温度量程界面，如下图：3.1.2按向右方向键四次，显示下图：3.1.3数字-20℃和80℃是温度的下限和上限。
核查现场温度变送器的输出量程，确保现场和计算机的量程一致。
如果不一致，修改过程如下：按计算机面板上的“Chng”键，温度上限限位置出现黑色光标条，用上、下键移到需要修改的数字，再次按“Chng”键，流量计算机出现密码提示，输入密码1111，计算机提示输入新的数值，输入完毕后，按“”键确定，最后按“Clear”键退出修改程序。
3.2修改压力显示的量程3.2.1从流量计算机的主菜单按数字键4-1-1，流量计算机出现压力量程界面，如下图：3.2.2按右方向键四次，显示下图：3.2.3核查现场压力变送器的上、下限，修改方法与温度量程修改步骤相同，确保计算机设定量程与压力变送器量程一致。
3.3 流量计内径的修改3.3.1从流量计算机主菜单按数字键3-1-4，流量计算机显示：3.3.2按右方向键四次，如下图：3.3.3在超声波流量计表体铭牌上标注有内径的精确尺寸，该数值的单位是英寸，转换为米的计算公式：x米=y英寸*25.4/1000. 修改方法与温度量程修改步骤相同3.4 天然气组分参数的修改3.4.1天然气组分参数的修改分三个步骤：输入参数-确定-备份。
从流量计算机主菜单按数字键3-1-1，流量计算机显示如图：3.4.2按右方向键两次，流量计算机显示：NITROGEN(氮气)CO2(二氧化碳)根据七相色谱分析仪的分析报告中的天然气组分数值，修改写入流量计算机内。
输入的方法与温度量程相同，按右方向键依次输入其他数H2S(硫化氢)H2O（水）HELIUM(氦气)METHANE(甲烷)ETHANE(乙烷)PROPANE(丙烷)N-BUTANE(异丁烷nC4H10)I_BUTANE(正丁烷iC4H10)N_PENTANE(异戊烷nC4H10)I_PENTANE (正戊烷iC4H10)HYDROGEN(氢气)C6_PLUS(C6+)3.4.3再按右方向键两次，显示总组分的百分数TOTAL当百分数不能达到或超过100%时，可以在组分参数里适当调整，保证总组分百分比为100%。
艾默生过程艾默生过程控制有限公司控制有限公司控制有限公司丹尼尔丹尼尔丹尼尔计计量与控制控制部门中国办事机构部门中国办事机构 北京 电话：010-5821 1188 上海 电话：021-2892 9000 广州 电话：020-8348 6098 成都 电话：028-8661 0618Daniel ® S600 流量计算机丹尼尔公司主要提供用于石油和天然气行业的贸易交接、流量控制、组分分析等工业产品，同时也向客户提供售前售后服务以及系统集成的解决方案，是该领域的领导者。
Daniel S600作为新一代流量计算机中的代表作，其研发的目的是为了满足全球贸易计量的需要，它不仅在易于使用方面达到了新的标准，而且代表了综合性能和灵活性的最高水平。
Daniel S600在石油和天然气领域都可以应对自如，它的强大功能可以帮助您在减少成本的同时提高了生产率。
不管您未来的需求是什么，S600的功能都能快速、轻松地满足您的要求，而且还可以为您节约成本。
适用于： ■ 贸易交接 ■ 传输系统 ■ 批量控制 ■ 仪表校验 ■ 多回路计量多处理器的性能Daniel S600装有一个50MHz 的Intel 486微处理器和数字协处理器，每块I/O 板上有6个微处理器，它有一条强制执行线，以提供快速、准确的计算。
它的模块化设计和出色的通用性将给您的维护工作带来极大的方便。
减少支持成本S600既可以作为一个独立的解决方案，也可以作为一个系统组件来使用。
智能I/O 板不但适合气体和液体的计量，而且还支持两个回路和汇管。
使用相同的板卡，用任何类型的常用流量计，例如孔板、超声波、涡轮、容积式和科里奥利可以配置多达六个回路和两个汇管。
对于不同应用不需要多个插件。
特性:■ Intel 486性能 ■ 高精确度 ■ 基于Windows 的界面 ■ 模块化的I/O, 易于扩展■ 出色的通讯能力 ■ 结构紧凑 ■ 远程I/O 性能 ■ 一台计算机可同时用于液体和气体领域 ■ 多达六个回路■ 可以与任何类型的常用流量计相连接 ■ 检验能力 ■ 内置API 和ISO 计量标准艾默生过程艾默生过程控制有限公司控制有限公司控制有限公司丹尼尔丹尼尔丹尼尔计计量与控制控制部门中国办事机构部门中国办事机构 北京 电话：010-5821 1188 上海 电话：021-2892 9000 广州 电话：020-8348 6098 成都 电话：028-8661 0618Daniel™ S600 高性能、精密测量■计算速度高■ 所有通用计算类型 ■ 换算成美国/欧洲标准 ■ 自校正■快速PID 回路在今天的石油和天然气工业中，速度、精确度和稳定性是最主要的指标 — 这也是我们为什么要使用当今最先进的技术来开发Daniel S600的原因。

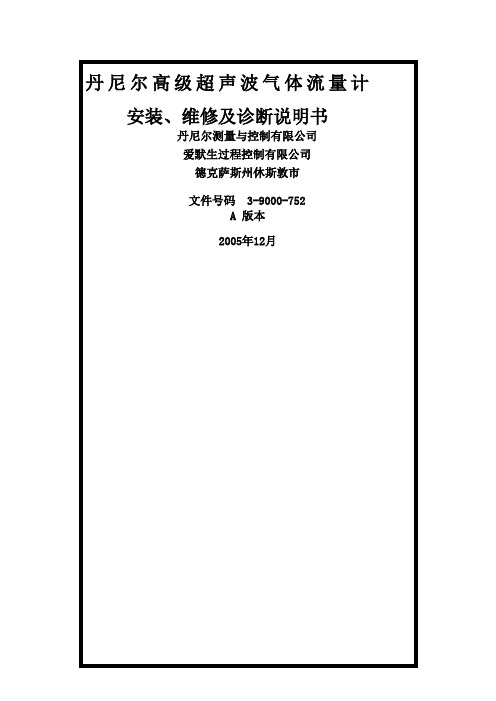

丹尼尔高级超声波气体流量计安装、维修及诊断说明书丹尼尔测量与控制有限公司爱默生过程控制有限公司德克萨斯州休斯敦市文件号码 3-9000-752A 版本2005年12月重要提示鉴于这些测量仪器为精密仪器，为了确保操作是在设备铭牌所示范围内，因此当你在安装、使用及维护时，必须遵守丹尼尔指南进行。
当在进行安装、使用及维护丹尼尔产品时，应遵守下列提示并将其纳入你的安全工作计划中。
在进行安装、操作及维修该产品前，应阅读所有说明。
如该手册并非是正确的，请拨打0（24小时全天侯销售及维修服务支持），尔后将为您提供所需要的手册。
您可保存该手册以供将来参考之需。
如您对本手册有任何问题不清楚，请联系你的丹尼尔销售代表获得解释。
请遵照产品所标示及所附的警告、注意事项及说明。
应教导你的人员进行正确的安装、操作及维护该产品。
进行安装设备时应按照正确的说明书所指示的要求及当地规范和国家规范。
将所有产品连通适当电源及施加正确的压力。
为了确保产品的良好性能，应雇用专业的人员进行安装、操作、更新、编排及维护该产品。
当某部件需要更换时，应确保进行更换工作的专业人员是使用生产商指定的部件。
未经授权的部件及操作流程会对产品的性能产生影响，并会引发操作中的事故隐患。
看起来很相似的替换部件可能会导致火灾、电路短路或不正常的操作。
为了预防人员受伤，应确保所有设备的门已关闭、保护性的盖子已归位，除非专业人员正在对其进行维修。
必须始终阅读及遵守《丹尼尔高级超声波气体流量计安装、维修及诊断说明书》和所有产品警告及说明书如该产品使用于其它非指定用途，可能会导致财产损坏和/或严重人员伤亡。
在易燃情况下打开产品防火外壳时，必须切断供电。
操作步骤：1.应先断电。
丹尼尔测量与控制有限公司丹尼尔高级超声波气体流量计安装、维修及诊断说明书注意丹尼尔测量与控制公司（简称丹尼尔公司）不对本说明书的技术或编辑错误及遗漏所负责。
就本说明书而言，丹尼尔公司不作出无论明示或暗示，包含暗示的可为商品性及其适用的目的之保证；并且在任何情况下，丹尼尔公司不对任何特殊及间接损害，包括但不仅限于产品损失及得益损失等等负责。
丹尼尔气体超声波流量计参考、安装和操作手册（译文本）DANIEL（丹尼尔）测量与控制公司一家设在得克萨斯州休斯敦市的爱默森集团公司的过程管理公司本手册用于多通道高级气体超声波流量计– 3400型单通道普通气体超声波流量计– 3410型双通道普通气体超声波流量计– 3420型部件编号 3-9000-740修改版 E2002年9月中国石油西气东输管道公司翻译DANIEL测量与控制公司丹尼尔气体超声波流量计参考、安装和操作手册注意事项Emerson过程管理公司Daniel子公司将不对本手册中的技术错误或编辑错误或本手册内容的不足承担任何责任。
Daniel公司不会作出明示或暗示的质量担保，包括对与本手册有关的某一目的的商品性和适宜性作出暗示的质量担保；因此在任何情况下，Daniel公司都不会对任何特殊的或损害后果赔偿包括但不限于生产损失、利润损失等承担任何赔偿责任。
在本手册中使用到的产品名称仅仅是为了区分制造厂商或供货商，可能是这些公司的商标或注册商标。
本手册内容只用于参考的目的，尽管为保证信息的准确性已尽了全方位的努力，但对于下文中描述的产品和服务、以及它们的使用和适用性而言，这都不能解释为我们已作出明示或暗示的质量担保或保证。
我们保留随时修改或者完善这些产品设计或规格的权利。
DANIEL公司不对任何产品的选择、使用或者维护保养承担责任。
正确选择、使用和维护DANIEL产品的责任完全由购买者和终端用户自己承担。
DANIEL和DANIEL的图标为DANIEL工业公司的注册商标。
EMERSON图标是EMERSON电气公司的商标和服务标志。
本手册的版权归在美国得克萨斯州休斯敦市的Daniel公司。
Daniel公司保留所有权利。
在未收到美国得克萨斯州休斯敦市的Daniel公司的书面同意之前，不得以任何形式或采取任何手段- 包括图形、电子或者机械方法对本手册的任何部分进行复制或者拷贝。
质量保证1．有限质量保证：除了下文第二部分包含的限制内容以及在此另外明确规定的事宜以外，Daniel 测量和控制公司.(以下简称“Daniel公司”)保证：固件将执行Daniel 公司提供的程序指令；由Daniel公司制造的产品或提供的服务在正常使用和注意保养的情况下，在保用期到期前将不会出现材料或制造工艺缺陷。
丹尼尔3400（3414）超声流量计操作维护规程丹尼尔3400（3414）超声流量计操作维护规程1 范围本操作规程适用于丹尼尔3400（3414）超声流量计操作维护。
2 规范性引用文件GB/T 18603-2014 天然气计量系统技术要求GB/T 18604-2014 用气体超声流量计测量天然气流量JJG 1030-2007 超声流量计检定规程3 术语和定义3.1超声流量计：利用超声波在流体中的传播特性来测量流量的流量计。
3.2分界流量：也称为“拐点”，在最大流量和最小流量之间的一个流量值，他将流量范围分割成允许误差不同的两个区，即高区和低区；3.3增益(Gain)：超声换能器的增益值(AGC)主要代表声道的信号强度，增益在正常情况下应相对稳定。
超声波流量计设计上均具备自动控制增益功能，随着接收信号的强弱，自动调整输出信号强度。
3.4声速偏差：流量计测量得到的气体中的平均声速和理论声速间的最大相对偏差；3.5信噪比：信号与噪音之比；4 一般要求4.1操作人员必须经过培训，了解设备基本操作；4.2操作人员必须持有计量交接员资格证4.3监控工况流量，避免流量计分界流量以下情况下运行；5 运行操作5.1 启动前的检查和准备5.1.1检查超声波流量计及其附属设备在检定有效期内。
5.1.2检查流量计信号线，电源线连接正确，接线端子牢固。
5.1.3现场计量撬无泄漏。
5.1.4流量计应远离强磁场、强振动等干扰源，否则应采取屏蔽措施。
5.2 启动5.2.1接通外部电源的方式启动设备。
5.2.2先打开进口旁通阀，给管道缓慢充气，然后缓慢打开进口截止阀（至少持续一分钟），避免流量计压差过高或过高流速，给管道缓慢加压，达到流量计的运行压力。
5.2.3检查流量计对应的流量计算机报警状态。
5.3 运行调整按照生产运行和工艺要求，通过调节调节阀开度，对瞬时流量进行控制，将运行工况流量调整到流量计最大流量的30%-70%范围内。
