丹尼尔流量计算机操作规程

OMNI流量计算机简要操作说明
流量计算机操作说明
屏幕显示说明：OMNI6000前面板如下图
①诊断指示灯⑦ 液晶显示
机
② 编程指示灯机械计数轮
③编程状态键
、⑧ 报警指示灯④光标方向键
⑨ 字母切换键⑤ 组合键盘
⑤ 组合键盘
⑥报警清除及
空格键⑩ 回车确认键
1．按3号键当2号指示灯呈绿色时进入编程设置状态，编程完毕后，按3号键直到2号指示灯熄灭退出编程状态。

2．在非编程状态按组合键盘中A键和10号键进入主要参数显示菜单，第1页包括PT（管道实时压力单位Kpa），TT（管道实时温度单位℃），QB（标况瞬时流量单位Nm3/h），VB（标况累计流量单位Nm3），按4号光标方向键向下进入第2页，包括VB YED （前一天标况累积流量单位Nm3），VN（工况累计流量单位m3），VN YED （前一天工况累积流量单位m3）。

3．当8号报警灯呈红色时，可按组合键盘中的V键和10号键查看报警信息，然后按6号键进行清除直到8号灯呈绿色或熄灭。

流量计算机的操作规程1. 引言流量计算机是一种用于测量流体流量的设备，广泛应用于工业生产、水利工程、环境监测等领域。

为了正确、安全地使用流量计算机，本文档详细介绍了流量计算机的操作规程。

2. 操作前准备在操作流量计算机之前，需要做好以下准备工作：•确保流量计算机处于正常工作状态，检查设备是否完好。

•了解流量计算机的技术参数和测量范围，确保选择适合的量程。

•确定测量介质的物性参数，如密度、粘度等，并进行合理校正。

3. 流量计算机的操作步骤步骤一：开机和初始化1.按照流量计算机的说明书，正确连接电源和信号线。

2.打开流量计算机，此时设备会进行自检和初始化，等待初始化完成。

步骤二：设置参数1.进入流量计算机的菜单界面，按照操作说明选择“参数设置”选项。

2.根据实际情况，设置测量介质的参数，如密度、粘度等。

3.根据需要，设置测量单位和显示精度。

步骤三：测量操作1.预热流量计算机，确保流量计算机处于稳定工作状态。

2.将流体流入流量计算机，保持流速均匀稳定。

3.监测流量计算机的显示数据，记录测量结果。

步骤四：数据处理1.根据测量结果，进行数据处理和分析。

2.如果需要，可以将数据导出到电脑或其他存储设备进行进一步处理和保存。

4. 注意事项•操作人员应具备一定的流量计算机使用知识，了解设备的原理和工作方式。

•在操作过程中，要注意操作规程和安全操作，严禁随意拆卸和修改设备。

•定期对流量计算机进行维护和校准，确保设备的准确性和稳定性。

5. 总结本文档详细介绍了流量计算机的操作规程，包括操作前的准备工作、具体的操作步骤以及注意事项。

正确地操作流量计算机能够保证测量数据的准确性和稳定性，为工业生产和环境监测等领域提供有力的支持。

丹尼尔孔板流量计操作规程3.2 在分离器压力条件下安装孔板孔板应当储存在适当的孔板盒子里，应始终保持其干净整洁，没有钉子、手柄等金属物品挂在上面。

Daniel 箱安装位置应保证控制手柄向外，朝向操作人员。

1) 在换孔板操作中，确保一名操作人员站在ESD 按钮旁边，以防任何危险发生。

2) 打开放泻阀，释放顶室内的压力。

3) 挤入高压黄油，形成密封层。

4) 如果不能成功密封，关闭放泻阀，打开平衡阀，使滑阀来回滑动进行润滑，直至滑阀闸板达到要求的关闭位置。

闸板关闭后，关闭平衡阀，再重新打开放泻阀释放压力。

5) 压力完全释放后，松开压杆螺丝。

6) 不要取下压杆。

7) 旋转上轴（逆时针），提起（或放松）密封杆和密封圈。

8) 取下压杆、密封杆和密封圈。

9) 将孔板导板完全旋出，取出孔板。

10) 将新的孔板正确的安装在孔板圈上。

11) 将孔板圈（孔板）正确的安装到导板上。

12) 将孔板导板放入顶室中，并使齿轮啮合。

压杆 密封杆 密封脂注入 平衡阀放泻阀上导轨轴下导轨轴滑阀13)顺时针旋转上导轴，使孔板导板处于密封杆和密封圈应放置位置的下方。

14)检查密封圈，确保其完好无损（每三次操作需更换一次）。

15)放置压杆、密封杆和密封圈。

16)将压杆螺丝交错排放并紧固。

17)确保放液阀关闭。

18)打开平衡阀向顶室内施加压力。

19)打开滑阀闸板。

20)旋转上导轴，使导板向下移动与下导轴衔接。

21)旋转下轴，使孔板导板到达流量计底部并啮合。

22)关闭滑阀。

23)关闭平衡阀。

24)打开放泻阀释放顶室内压力。

25)如有必要进行润滑。

26) 压力释放后，关闭放泻阀。

3.3 润滑滑阀1) 在润滑前，关闭滑阀和平衡阀，打开放液阀。

2) 逆时针旋转阀杆，将阀杆从润滑油注入孔上卸下。

3) 插入密封/黄油棒，顺时针慢慢旋转。

注意：慢慢注入密封/黄油，如果注入过急，由此而产生的高压可能会使阀座垫圈破裂或迫使阀门和阀座分离或有可能使注入孔破裂。

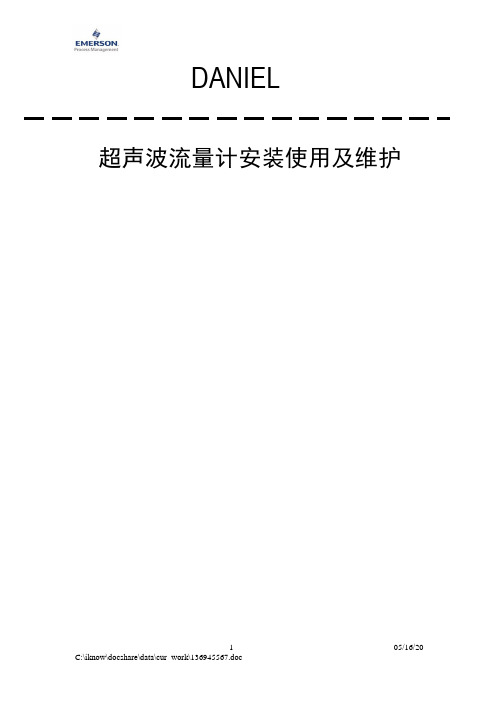

DANIEL超声波流量计安装使用及维护DANIEL 超声波流量计主要由如下部分组成：MARK II变送器：超声波探头：超声波本体：MARK II 变送器电子部件组成如下：MARK II 变送器主要电子部件有三块板：DFI板,电源板和CPU板超声波探头T-SLOT TRANSDUCER的组成如图所示：探头电缆可以在线更换流量计的安装在DANIEL 超声波流量计到达现场时，MARK II 与本体是分开包装的。

首先应将它们组装到一起。

具体步骤如下：1.在连接MARK II 与本体的O型圈上涂抹润滑油。

2.将MARK II 靠近仪表本体，连接从MARK II到本体上的前置放大器之间的连线。

3.小心的将MARK II 就位，注意电缆不要缠绕，拧紧四个用于固定的内六角螺丝。

4.将前置放大器到各个探头之间的连线连接好。

注意电缆上的号码与探头上的号码要一一对应。

流量计的安装可参考下图：流量计的接线DANIEL 超声波流量计的接线板位于MARK II 的一侧，旋开MARK II 两侧的盖子就可以看到。

如图所示：具体的接线方式可以参考下图：在MARK II 通讯接线板上可以看到接线柱旁写有如下标识：GND,485+,485-.此为通讯口一，是RS485通讯口。

GND,RXD,TXD.此为通讯口二，是RS232通讯口。

注意：可以有一个可选的RS485通讯口。

当选择RS485通讯方式的时候，注意要将MARK II 上的RS485/RS232开关打到正确位置。

同时通讯板上的JUMPER 从1-6必须置于“ON”的位置。

如果要将RS485通讯口该为RS232接口，可以将通讯板（通讯接线板的另一侧）上的JUMPERJ4-J6处于”OFF”状态（断开）。

输出接线可以参考下图：注意：流量计有两个频率输出。

投运之前应注意的情况：I.超声波流量计的的安装：安装应注意流量计的上游至少保留10D的距离，下游为5D的距离。

上下游直管段内径与超声波流量计的内径之差小于超声波流量计内径的１％，其绝对值应小于5mm.2.温变的安装应该在流量计的下游3-5D范围内，传感器插入深度大于75mm，测温点在管道的中心附近。

丹尼尔高级超声波气体流量计安装、维修及诊断说明书丹尼尔测量与控制有限公司爱默生过程控制有限公司德克萨斯州休斯敦市文件号码 3-9000-752A 版本2005年12月重要提示鉴于这些测量仪器为精密仪器，为了确保操作是在设备铭牌所示范围内，因此当你在安装、使用及维护时，必须遵守丹尼尔指南进行。

当在进行安装、使用及维护丹尼尔产品时，应遵守下列提示并将其纳入你的安全工作计划中。

在进行安装、操作及维修该产品前，应阅读所有说明。

如该手册并非是正确的，请拨打0（24小时全天侯销售及维修服务支持），尔后将为您提供所需要的手册。

您可保存该手册以供将来参考之需。

如您对本手册有任何问题不清楚，请联系你的丹尼尔销售代表获得解释。

请遵照产品所标示及所附的警告、注意事项及说明。

应教导你的人员进行正确的安装、操作及维护该产品。

进行安装设备时应按照正确的说明书所指示的要求及当地规范和国家规范。

将所有产品连通适当电源及施加正确的压力。

为了确保产品的良好性能，应雇用专业的人员进行安装、操作、更新、编排及维护该产品。

当某部件需要更换时，应确保进行更换工作的专业人员是使用生产商指定的部件。

未经授权的部件及操作流程会对产品的性能产生影响，并会引发操作中的事故隐患。

看起来很相似的替换部件可能会导致火灾、电路短路或不正常的操作。

为了预防人员受伤，应确保所有设备的门已关闭、保护性的盖子已归位，除非专业人员正在对其进行维修。

必须始终阅读及遵守《丹尼尔高级超声波气体流量计安装、维修及诊断说明书》和所有产品警告及说明书如该产品使用于其它非指定用途，可能会导致财产损坏和/或严重人员伤亡。

在易燃情况下打开产品防火外壳时，必须切断供电。

操作步骤：1.应先断电。

丹尼尔测量与控制有限公司丹尼尔高级超声波气体流量计安装、维修及诊断说明书注意丹尼尔测量与控制公司（简称丹尼尔公司）不对本说明书的技术或编辑错误及遗漏所负责。

就本说明书而言，丹尼尔公司不作出无论明示或暗示，包含暗示的可为商品性及其适用的目的之保证；并且在任何情况下，丹尼尔公司不对任何特殊及间接损害，包括但不仅限于产品损失及得益损失等等负责。

丹尼尔气体超声波流量计参考、安装和操作手册（译文本）DANIEL（丹尼尔）测量与控制公司一家设在得克萨斯州休斯敦市的爱默森集团公司的过程管理公司本手册用于多通道高级气体超声波流量计– 3400型单通道普通气体超声波流量计– 3410型双通道普通气体超声波流量计– 3420型部件编号 3-9000-740修改版 E2002年9月中国石油西气东输管道公司翻译DANIEL测量与控制公司丹尼尔气体超声波流量计参考、安装和操作手册注意事项Emerson过程管理公司Daniel子公司将不对本手册中的技术错误或编辑错误或本手册内容的不足承担任何责任。

Daniel公司不会作出明示或暗示的质量担保，包括对与本手册有关的某一目的的商品性和适宜性作出暗示的质量担保；因此在任何情况下，Daniel公司都不会对任何特殊的或损害后果赔偿包括但不限于生产损失、利润损失等承担任何赔偿责任。

在本手册中使用到的产品名称仅仅是为了区分制造厂商或供货商，可能是这些公司的商标或注册商标。

本手册内容只用于参考的目的，尽管为保证信息的准确性已尽了全方位的努力，但对于下文中描述的产品和服务、以及它们的使用和适用性而言，这都不能解释为我们已作出明示或暗示的质量担保或保证。

我们保留随时修改或者完善这些产品设计或规格的权利。

DANIEL公司不对任何产品的选择、使用或者维护保养承担责任。

正确选择、使用和维护DANIEL产品的责任完全由购买者和终端用户自己承担。

DANIEL和DANIEL的图标为DANIEL工业公司的注册商标。

EMERSON图标是EMERSON电气公司的商标和服务标志。

本手册的版权归在美国得克萨斯州休斯敦市的Daniel公司。

Daniel公司保留所有权利。

在未收到美国得克萨斯州休斯敦市的Daniel公司的书面同意之前，不得以任何形式或采取任何手段- 包括图形、电子或者机械方法对本手册的任何部分进行复制或者拷贝。

质量保证1．有限质量保证：除了下文第二部分包含的限制内容以及在此另外明确规定的事宜以外，Daniel 测量和控制公司.(以下简称“Daniel公司”)保证：固件将执行Daniel 公司提供的程序指令；由Daniel公司制造的产品或提供的服务在正常使用和注意保养的情况下，在保用期到期前将不会出现材料或制造工艺缺陷。

超声流量计量系统日常操作及维护指导一、分析系统巡检内容1、气相色谱分析仪载气压力（看左边压力表）是否在0.75MPa（110PSI）？如果不在，调节载气瓶上的压力调节阀：顺时针旋转压力升高，逆时针旋转压力降低，将压力调到0.75MPa（110PSI）。

2、气相色谱分析仪载气瓶压力（看右边压力表）是否低于0.75MPa（110PSI）？如果低于，则须更换载气瓶：将备用载气瓶的出口阀打开，调节压力调节阀，使输出压力为0.75MPa（110PSI）；再将本路管线的截断阀打开，关闭另一支路。

3、气相色谱分析仪取样器的出口压力是否为20PSI（0.14MPa）？如果不是，调节取样器上的压力调节阀：顺时针旋转压力升高，逆时针旋转压力降低，将压力调到20PSI（0.14MPa）。

4、气相色谱分析仪标准气瓶的输出压力（看左边压力表）是否为0.14MPa（20PSI ）？如果不是，调节载气瓶上的压力调节阀：顺时针旋转压力升高，逆时针旋转压力降低，将压力调到0.14MPa （20PSI ）。

气相色谱分析仪上的其它旋纽，在没有把握时不能动！有微水分析仪和硫化氢分析仪的站还须检查：5、微水分析仪取样器的出口压力是否为30PSI（0.2MPa）？如果不是，调节取样器上的压力调节阀：顺时针旋转压力升高，逆时针旋转压力降低，将压力调到30PSI（0.2MPa）。

6、硫化氢分析仪取样器的出口压力是否为70PSI（0.45MPa）？如果不是，调节取样器上的压力调节阀：顺时针旋转压力升高，逆时针旋转压力降低，将压力调到70PSI（0.45MPa）。

7、气相色谱分析仪、微水分析仪和硫化氢分析仪的电力供应是否正常？二、气相色谱分析仪的起停和报警确认1、从控制室内的控制器起用气相色谱分析仪在巡检完成后，上述1-4项和第7项都正常后，才可以从控制室内起用色谱分析仪！A、按“ENTER”键，输入口令“DANIEL”，再按“ENTER”键，进入主菜单；输入方法为：1）输入“D”，左手按住“ALT”，右手按1次数字“2”键；2）输入“A”，左手按住“ALT”，右手按1次数字“1”键；3）输入“N”，左手按住“ALT”，右手按2次数字“5”键；4）输入“I”，左手按住“ALT”，右手按3次数字“3”键；5）输入“E”，左手按住“ALT”，右手按2次数字“2”键；6）输入“A”，左手按住“ALT”，右手按3次数字“4”键；B）起动自动分析“Auto”：1）进入主菜单，按“5”键，选择“GC Control（色谱分析仪控制）”；2）在“GC Control（色谱分析仪控制）”的子菜单中，按“1”键，选择“Auto”；3）然后出现“Auto Purge”字样，a)按“ENTER”键，再按“ESC ”键，接受默认“YES”设定，将进行自动分析；或b)按住“ALT”键，再按“SPAC E”键，出现“NO”，然后再按“ESC”键，将取消自动分析；4）当屏幕出现“Write Changes”字样时，按“ENTER”键，接受“YES”设定，60秒后进行自动分析；或按“ESC”键，取消自动分析；5）再按“ESC”键退回主菜单。

Daniel Floboss S600 流量计算机1 Daniel FloBoss S600 操作界面 (1)1.1 流体流速及累积流量（P1—P8） (1)1.2 各种设置（流体组成，状态等P9—P15） (4)1.3 输入输出参数设置（P16—P22） (14)1.4 系统设置（单位，报警，系统信息，P23—P30） (15)1.5 工程设置（显示，安全，P31—P35） (20)1.6 通讯设置（串口，端口分配，P36—P48） (21)1.7 计算设置（AGA8，ISO6976，P49—P52） (26)1 Daniel FloBoss S600 操作界面1.1 流体流速及累积流量（P1—P8）2、STR：stream，流体； FWD：forward，顺向； REV：reverse，逆向；1.2 各种设置（流体组成，状态等P9—P15）注：1、温度校正因子（CTSM ），压力校正因子（CPSM ）：仪表的管体由于温度的影响会发生膨胀和收缩，需要对其进行校正，故引入温度校正因子和压力校正因子：}({31CAL L T T LinMeter Ctsm -+=其中：Ctsm —仪表管体的温度修正系数； LinMeter —仪表管体的线性温度膨胀系数； L T —现场温度； C A L T —标定温度；}({31CAL L P P Strain Cpsm -+=其中：Cpsm —仪表管体的温度修正系数；Strain —仪表管体的压力膨胀系数，由下式计算；L P —现场温度； C A L P —标定温度；}/}4.03.1){(/1(2222in out in out D D D D E Strain -+=其中：E —弹性杨氏模量； out D —仪表管体的外径； in D —仪表管体的内径； 2、仪表系数（Meter Factor ）runalno KF KF MF min =其中：al no KF min —流量仪表安装时设置的K 因子； r u n KF —流量仪表运行时计算得到的K 因子；超声波流量计的K 因子为：FullScaleFreqQ hr s MaxFrq KFactor )/3600(⋅=其中：KFactor —仪表的K 因子，单位为：3/m pul ；MaxFrq —超声波流量计的最大频率，单位为：s pul /；FullScale FreqQ —频率输出满量程时对应的体积流量，单位为：h m /3；3、加权平均：FWA （移动加权平均），TWA （时间加权平均） （1）、移动加权平均（Flow Weighted Averaging ，FWA ）：NCINCmeas P VAR N VAR Total Total P Total VAR FWA Total P FWA +⋅+⋅=_)_()()(其中：)(N VAR FW A —变量N 的加权平均值；)(P VAR FW A —前一周期变量N 的加权平均值；Total P _—前一周期变量增量总累；meas VAR —本周起的变量测量值；INC Total —本周期的变量值与上一周期的变量值之差；（2）、时间加权平均（Time Weighted Averaging ，TWA ）：NCINCmeas P VAR N VAR Time Elapsed P Time VAR TWA Elapsed P TWA +⋅+⋅=_)_()()(其中：TW A—变量N的加权平均值；VAR(N)TW A—前一周期变量N的加权平均值；VAR(P)P_—前一周期时间增量总累；ElapsedVAR—本周起的变量测量值；measTime—本周期的时间与上一周期的时间之差；INC4、各变量Mode Status意义？1.3 输入输出参数设置（P16—P22）1.4 系统设置（单位，报警，系统信息，P23—P30）[最大输出频率（pulses/s)*（3600S/hr)]/[频率输出满量程对应的体积流量值(ft3/h)] 2、厘斯(cst)是运动粘度的最小单位,厘泊（cP）是动力粘度的最小单位。
