PTA装置干燥机换热管的失效原因
姜勇;严明盛;陈佳栋;郜杰;巩建鸣
【期刊名称】《腐蚀与防护》
【年(卷),期】2016(037)001
【摘要】某精对苯二甲酸(PTA)装置干燥机换热管在投产2 a后即发生大面积断裂.采用扫描电镜(SEM),能谱仪(EDS)以及微观组织分析的方法对PTA干燥机用316L 不锈钢列管断裂的原因进行了分析.结果表明,该列管首先由于管束震动发生疲劳开裂,在碱以及Cl-的腐蚀促进作用下迅速扩展,最终发生断裂.
【总页数】4页(P80-82,87)
【作者】姜勇;严明盛;陈佳栋;郜杰;巩建鸣
【作者单位】南京工业大学机械与动力工程学院,南京211816;中国石化扬子石油化工有限公司,南京210048;南京工业大学机械与动力工程学院,南京211816;南京工业大学机械与动力工程学院,南京211816;南京工业大学机械与动力工程学院,南京211816
【正文语种】中文
【中图分类】TG172
【相关文献】
1.PTA装置离心压缩机用复合换热管式换热器工艺装备改进 [J], 陈曦;孔令伟;李德;甄澄

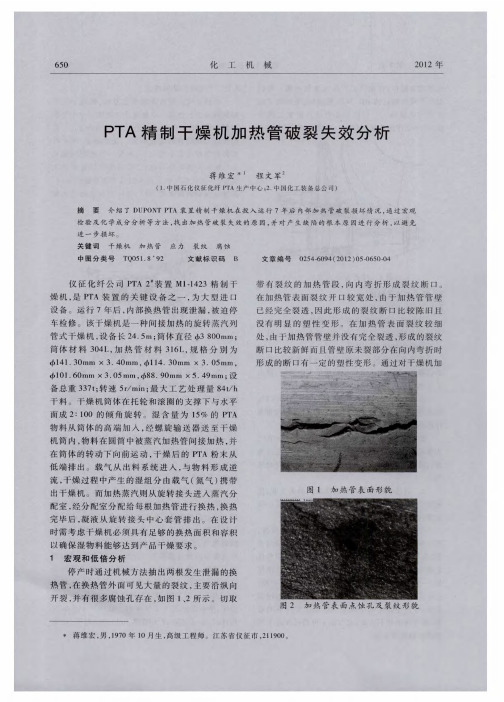

2.PTA装置干燥机加热管破裂原因分析 [J], 张亚明;韩成林;

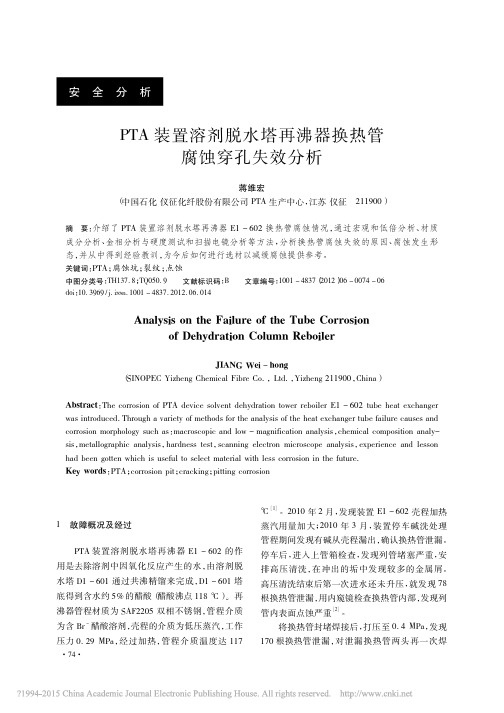

3.PTA装置溶剂脱水塔再沸器换热管腐蚀穿孔失效分析 [J], 蒋维宏
4.PTA装置塔顶冷凝器U型316L换热管腐蚀失效分析 [J], 陈仙凤;赵星波;沈健;颜豪
5.PTA装置塔顶冷凝器U型316L换热管腐蚀失效分析 [J], 陈仙凤;赵星波;沈健;颜豪;
因版权原因，仅展示原文概要，查看原文内容请购买。

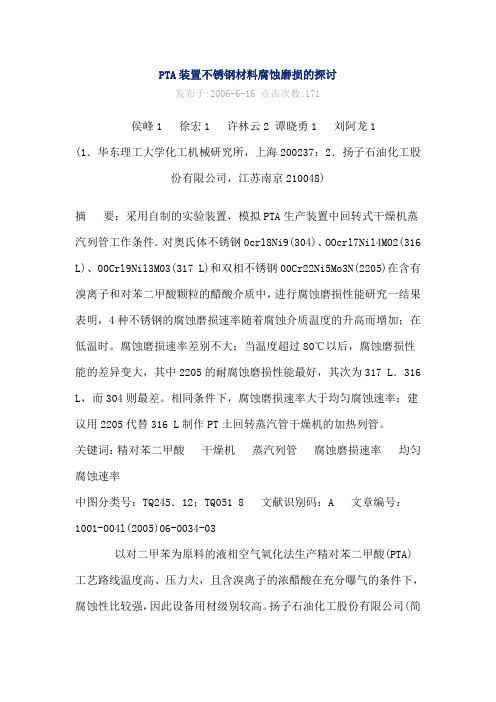

PTA装置不锈钢材料腐蚀磨损的探讨发布于:2006-6-16 点击次数:171侯峰1 徐宏1 许林云2 谭晓勇1 刘阿龙1(1．华东理工大学化工机械研究所，上海200237：2．扬子石油化工股份有限公司，江苏南京210048)摘要：采用自制的实验装置，模拟PTA生产装置中回转式干燥机蒸汽列管工作条件．对奥氏体不锈钢0crl8Ni9(304)、OOcrl7Nil4M02(316 L)、00Crl9Nil3M03(317 L)和双相不锈钢00Cr22Ni5Mo3N(2205)在含有溴离子和对苯二甲酸颗粒的醋酸介质中，进行腐蚀磨损性能研究一结果表明，4种不锈钢的腐蚀磨损速率随着腐蚀介质温度的升高而增加；在低温时。
腐蚀磨损速率差别不大；当温度超过80℃以后，腐蚀磨损性能的差异变大，其中2205的耐腐蚀磨损性能最好，其次为317 L．316 L，而304则最差。
相同条件下，腐蚀磨损速率大于均匀腐蚀速率：建议用2205代替316 L制作PT土回转蒸汽管干燥机的加热列管。
关键词：精对苯二甲酸干燥机蒸汽列管腐蚀磨损速率均匀腐蚀速率中图分类号：TQ245．12；TQ051 8 文献识别码：A 文章编号：1001-004l(2005)06-0034-03以对二甲苯为原料的液相空气氧化法生产精对苯二甲酸(PTA)工艺路线温度高、压力大，且含溴离子的浓醋酸在充分曝气的条件下，腐蚀性比较强，因此设备用材级别较高。
扬子石油化工股份有限公司(简称扬子石化公司)化工厂PTA装置有3台氧化回转式干燥机用于干燥对苯二甲酸(TA)滤饼，由于回转式干燥机蒸汽列管等不锈钢内构件在工作过程中不断受到TA料的冲刷磨损[1，2]，而且TA料中含有一定的醋酸溶剂，且含有溴离子，因而干燥机内蒸汽列管等不锈钢内构件[材料为奥氏体不锈钢00Crl7Ni4Mo2(316L)]发生了较严重的腐蚀磨损，造成加热管减薄，最终导致泄漏。
作者采用自制实验装置模拟干燥机加热管的工作条件，对奥氏体不锈钢OCrl8Ni9(304)，316 L，OOCrl9Nil3M03(317 L)和双相不锈钢00Cr22Ni5M03N(2205)在含溴离子和TA颗粒的醋酸介质中的腐蚀磨损性能进行实验研究，以便合理用材。
