空气流量计在汽车行业当中的应用

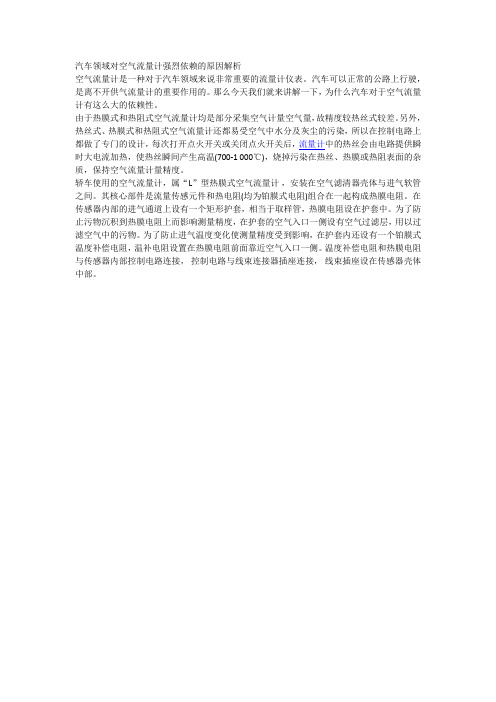

汽车领域对空气流量计强烈依赖的原因解析
空气流量计是一种对于汽车领域来说非常重要的流量计仪表。

汽车可以正常的公路上行驶，是离不开供气流量计的重要作用的。

那么今天我们就来讲解一下，为什么汽车对于空气流量计有这么大的依赖性。

由于热膜式和热阻式空气流量计均是部分采集空气计量空气量，故精度较热丝式较差。

另外，热丝式、热膜式和热阻式空气流量计还都易受空气中水分及灰尘的污染，所以在控制电路上都做了专门的设计，每次打开点火开关或关闭点火开关后，流量计中的热丝会由电路提供瞬时大电流加热，使热丝瞬间产生高温(700-1 000℃)，烧掉污染在热丝、热膜或热阻表面的杂质，保持空气流量计量精度。

轿车使用的空气流量计，属“L”型热膜式空气流量计，安装在空气滤清器壳体与进气软管之间。

其核心部件是流量传感元件和热电阻(均为铂膜式电阻)组合在一起构成热膜电阻。

在传感器内部的进气通道上设有一个矩形护套，相当于取样管，热膜电阻设在护套中。

为了防止污物沉积到热膜电阻上而影响测量精度，在护套的空气入口一侧设有空气过滤层，用以过滤空气中的污物。

为了防止进气温度变化使测量精度受到影响，在护套内还设有一个铂膜式温度补偿电阻，温补电阻设置在热膜电阻前面靠近空气入口一侧。

温度补偿电阻和热膜电阻与传感器内部控制电路连接，控制电路与线束连接器插座连接，线束插座设在传感器壳体中部。

汽车空气流量计工作原理概述说明以及解释1. 引言1.1 概述汽车空气流量计是汽车发动机控制系统中重要的传感器之一。

它用于测量引入发动机的空气流量，以便准确调节燃料喷射量，并确保发动机正常运行。

空气流量计通过检测进入发动机的空气质量和数量，为发动机控制单元提供必要的信息。

因此，了解汽车空气流量计的工作原理和其在整个系统中的作用非常关键。

1.2 文章结构本文将从以下几个方面对汽车空气流量计进行介绍和分析。

首先，在第二部分中，我们将详细介绍汽车空气流量计的工作原理，并解释其基本原理和组成部分。

然后，在第三部分中，我们将概述说明空气流量计在汽车系统中的重要性，并比较不同类型的空气流量计及其应用领域。

接着，在第四部分，我们将进一步解释空气流量计的测量原理以及与车辆控制系统之间的关系，并讨论可能出现的问题及其解决方法。

最后，在第五部分，我们会总结文章内容，并提出对未来研究和发展方向的展望和建议。

1.3 目的本文旨在提供对汽车空气流量计工作原理的全面说明和解释，并探讨其对汽车性能和燃油经济性的影响。

通过深入了解空气流量计的原理和功能，读者将能够更好地理解汽车发动机控制系统中该关键传感器的作用，以及如何诊断和解决潜在的问题。

此外，本文还将指出未来研究该领域所需的方向，并为相关技术的改进提供参考。

2. 汽车空气流量计工作原理:2.1 原理介绍:汽车空气流量计是一种用于测量发动机进气量的装置，其工作原理基于热敏电阻和高频振荡技术。

空气流量计通过测量进入发动机的空气质量来确定所需的燃油供应。

当空气通过流量计时，它会使得组成流量计的热敏电阻受到冷却或加热。

这个温度变化导致了电阻值的变化，从而产生电压信号。

2.2 流量计的构成和功能:汽车空气流量计通常由两个主要部分组成：传感器和控制单元。

传感器包含一个热丝或热膜，其在同一温度下比周围环境多余几度。

当空气经过传感器时，热丝或热膜会被冷却，并通过改变电子元件中的电导率来呈现出相应的电信号。

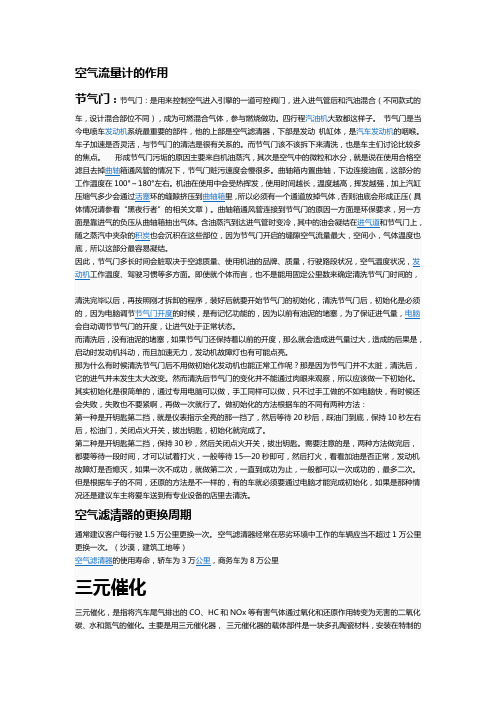

空气流量计的作用节气门：节气门：是用来控制空气进入引擎的一道可控阀门，进入进气管后和汽油混合（不同款式的车，设计混合部位不同），成为可燃混合气体，参与燃烧做功。

四行程汽油机大致都这样子。

节气门是当今电喷车发动机系统最重要的部件，他的上部是空气滤清器，下部是发动机缸体，是汽车发动机的咽喉。

车子加速是否灵活，与节气门的清洁是很有关系的。

而节气门该不该拆下来清洗，也是车主们讨论比较多的焦点。

形成节气门污垢的原因主要来自机油蒸汽，其次是空气中的微粒和水分，就是说在使用合格空滤且去掉曲轴箱通风管的情况下，节气门赃污速度会慢很多。

曲轴箱内置曲轴，下边连接油底，这部分的工作温度在100°～180°左右。

机油在使用中会受热挥发，使用时间越长，温度越高，挥发越强，加上汽缸压缩气多少会通过活塞环的缝隙挤压到曲轴箱里，所以必须有一个通道放掉气体，否则油底会形成正压（具体情况请参看“黑夜行者”的相关文章）。

曲轴箱通风管连接到节气门的原因一方面是环保要求，另一方面是靠进气的负压从曲轴箱抽出气体。

含油蒸汽到达进气管时变冷，其中的油会凝结在进气道和节气门上，随之蒸汽中夹杂的积炭也会沉积在这些部位，因为节气门开启的缝隙空气流量最大，空间小，气体温度也底，所以这部分最容易凝结。

因此，节气门多长时间会脏取决于空滤质量、使用机油的品牌、质量，行驶路段状况，空气温度状况，发动机工作温度、驾驶习惯等多方面。

即使就个体而言，也不是能用固定公里数来确定清洗节气门时间的，清洗完毕以后，再按照刚才拆卸的程序，装好后就要开始节气门的初始化，清洗节气门后，初始化是必须的，因为电脑调节节气门开度的时候，是有记忆功能的，因为以前有油泥的堵塞，为了保证进气量，电脑会自动调节节气门的开度，让进气处于正常状态。

而清洗后，没有油泥的堵塞，如果节气门还保持着以前的开度，那么就会造成进气量过大，造成的后果是，启动时发动机抖动，而且加速无力，发动机故障灯也有可能点亮。

吉姆尼空气流量计：深入解析与技术详解一、吉姆尼空气流量计概述吉姆尼空气流量计是汽车发动机电子控制系统中的重要传感器，其主要功能是监测发动机进气歧管内的空气流量，并将流量信息转化为电信号传输给发动机控制单元（ECU）。

ECU根据接收到的空气流量信号，控制燃油喷射量、点火时刻等，以实现发动机的最佳运行状态。

二、吉姆尼空气流量计的工作原理吉姆尼空气流量计采用热丝风挡测速原理，通过测量进入发动机的空气流速和温度来推算出空气的体积流量。

当空气流经热丝时，会产生热量交换，热丝的电阻值会随之发生变化，进而产生电信号。

电信号经过处理后，可以转换为空气流量信息。

三、吉姆尼空气流量计的结构与组成吉姆尼空气流量计主要由空气入口、热丝、温度传感器、控制电路板等组成。

其中，热丝通常由钨丝或铂丝制成，具有良好的耐高温性能和稳定的电阻值。

温度传感器用于监测空气温度，以修正空气密度对流量的影响。

控制电路板则将热丝电阻的变化转换为电信号，并进行处理。

四、吉姆尼空气流量计的分类与特点1. 叶片式空气流量计：叶片式空气流量计是一种较为传统的空气流量计，其结构简单、可靠性高。

但因其体积较大，逐渐被其他类型的空气流量计所取代。

2. 卡门涡旋式空气流量计：卡门涡旋式空气流量计利用空气在旋转过程中产生的涡旋来测量空气流量。

其优点是测量精度高、响应速度快，适用于多种发动机工况。

但因其结构复杂、成本较高，应用范围相对较窄。

3. 热线式空气流量计：热线式空气流量计利用热线电阻的热量变化来测量空气流量。

其优点是测量精度高、响应速度快、对流场干扰小，适用于高精度发动机控制。

但因其成本较高、对工作环境要求严格，应用范围有限。

4. 热膜式空气流量计：热膜式空气流量计采用热膜电阻作为感温元件，具有测量精度高、响应速度快、对流场干扰小等特点。

同时，其制造成本相对较低，是目前应用较为广泛的空气流量计之一。

五、吉姆尼空气流量计的故障诊断与排除1. 故障现象：发动机启动困难，加速无力。

一、实训目的1. 了解空气流量计的工作原理及结构特点；2. 掌握空气流量计的检测方法及故障排除技巧；3. 培养动手实践能力，提高对汽车电子系统的认识；4. 提升团队协作与沟通能力。

二、实训内容1. 空气流量计的工作原理及结构特点；2. 空气流量计的检测方法；3. 空气流量计的故障排除；4. 空气流量计在汽车电子系统中的应用。

三、实训过程1. 空气流量计的工作原理及结构特点在实训过程中，我们首先了解了空气流量计的工作原理。

空气流量计是汽车电子控制系统中的关键部件，其作用是测量发动机进气道的空气流量，为ECU提供进气量信号，以便ECU根据进气量来调整喷油量，从而实现发动机的最佳工作状态。

空气流量计的结构特点包括：（1）热线式空气流量计：采用热线作为测量元件，具有响应速度快、精度高等优点；（2）热膜式空气流量计：采用热膜作为测量元件，具有结构简单、成本低等优点；（3）热线/热膜式空气流量计：结合热线和热膜的优点，具有响应速度快、精度高、结构简单等特点。

2. 空气流量计的检测方法在实训过程中，我们学习了空气流量计的检测方法，主要包括以下几种：（1）外观检查：检查空气流量计的外壳、插头等部件是否有破损、松动等情况；（2）供电电压检测：通过万用表测量空气流量计线束连接器的端子B的电压，应为9～14V；（3）内部搭铁检测：拔下传感器插头，测量插头上3与搭铁间的电阻，应为无穷大；测量插头上4与搭铁间的电压，应为5V左右；（4）VG信号检测：取下传感器插头，提供电源并搭铁，用吹风机模拟进行检测。

3. 空气流量计的故障排除在实训过程中，我们学习了空气流量计的故障排除方法，主要包括以下几种：（1）传感器自身故障：更换同型号的空气流量计；（2）外部线路故障：检查线路是否断路、短路、虚接等情况，修复或更换故障线路；（3）控制电路故障：检查控制电路的元器件是否损坏，修复或更换损坏的元器件；（4）外壳破裂、防护网堵塞等故障：更换同型号的空气流量计。

简述热式空气流量计的作用嘿，朋友！你知道汽车里那个小小的热式空气流量计有着大大的作用吗？
这热式空气流量计啊，就像是汽车发动机的“呼吸计”。

你想想看，人要是呼吸不顺畅，那身体能舒服吗？汽车发动机也一样，得靠这热式空气流量计来准确感知“呼吸”的情况。

它能精确测量进入发动机的空气流量，这有多重要呢？就好比你做饭的时候，得知道放多少米和水才能煮出一锅恰到好处的饭，空气流量对于发动机来说也是这个道理。

如果测量不准确，那发动机就可能像没吃饱饭的人一样，没力气干活儿，动力不足，跑起来都费劲。

而且这热式空气流量计还能帮助发动机控制燃油喷射量。

这就好比你炒菜，盐放多了咸，放少了没味道，得掌握好那个度。

空气流量就是告诉发动机该喷多少油的关键指标，让燃油和空气达到一个完美的比例，燃烧更充分，既节省了燃油，又减少了污染物的排放，对环境那也是一份贡献呢！
要是没有这热式空气流量计，发动机可能就会像个糊涂虫，不知道该怎么工作了。

它能让发动机在不同的工况下，比如怠速、加速、高速行驶等，都能得到最合适的空气和燃油供应，保证发动机运行得稳稳当当。

你说，要是在寒冷的冬天，或者炎热的夏天，空气的密度都会发生变化，这时候热式空气流量计不就发挥大作用了吗？它能敏锐地察觉到这些变化，及时调整发动机的工作状态，让车子不管在什么天气下都能跑得顺顺溜溜。

总之，热式空气流量计对于汽车发动机来说，那可是至关重要的存在，就像人的心脏对于身体一样重要。

它保证了发动机的高效运行，让我们的出行更加顺畅、环保和安全。

所以，可别小看了这个小小的部件哦！。

空气流量传感器的故障诊断与维修
空气流量传感器常应用于汽车行业中，其中的电子控制燃油喷射系统的ECU有故障存储功能，它将空气流量传感器及执行元件的工作情况汇总起来，并与电脑内存储的固定程序进行比较，如其误差超出规定范围即作为故障存储。

当空气流量传感器应用在汽车行业时出现怠速不稳，部分负荷冒黑烟，有时换挡熄火的故障分析。

空气流量传感器怠速不稳故障检测过程，电脑内故障存储为空气流量传感器故障，但具体检测空气流量传感器电路时情况正常，更换空气流量传感器故障依旧，更换电脑后冷车正常，热车后故障依旧。

这时再检测全车数据块，发现08数据组第7组第2区氧传感器电压变化频率慢。

正常变化每分钟20—30次，此时平均只有5—6次，说明空气流量传感器有故障。

维修结果，更换氧传感器，故障排除。

空气流量传感器怠速不稳故障分析，此故障在于电脑内出现空气流量计信号与氧传感器信号矛盾，实际上是由于氧传感器失准，造成误调节，但从结果上看和空气流量传感器信号严重超差，造成氧传感器无法调整是一样的。

这里电脑优先考虑重要信号即空气流量计信号，只要我们能正确理解电脑的故障提示，问题就不难解决。

这个故障可理解为：从与空气流量计有关的故障，我们就很容易联想到氧传感器。

这就需要我们对其原理多了解一些，去对应不同情况。

当空气流量传感器发生故障时，多数维修工作人员可通过检测仪读到具体故障情况。

这里存在一个相似故障的分辨问题，如空气流量
计信号与氧传感器信号发生矛盾，电脑将怎样输出等。

故我们在检测故障时还是要安装固定的程序进行检测。

afr校准原理AFR（Air-to-Fuel Ratio）校准原理是指校准发动机中空气与燃油的混合比例的技术原理。

在汽车的发动机控制系统中，准确的AFR校准对发动机的性能、燃油经济性和排放控制至关重要。

本文将介绍AFR校准的原理及其在汽车行业中的应用。

一、AFR校准的重要性在内燃机中，空气和燃油的混合比例直接影响到燃烧的效率和排放物的生成。

过少的燃油混合比会导致发动机动力不足，而过多的燃油混合比则会增加燃料消耗和产生更多的污染物。

因此，准确校准AFR可以实现最佳的燃烧效果，提高发动机性能和燃油经济性，同时降低排放。

二、AFR校准原理在现代汽车中，AFR校准主要是通过车辆的电子控制单元（ECU）来实现的。

ECU接收到来自传感器的信息，如氧传感器、空气流量计和进气压力传感器等。

根据这些信息，ECU计算出相应的燃油喷射量，从而实现准确的AFR校准。

1. 氧传感器氧传感器是实现AFR校准的关键传感器之一。

它位于排气系统中，可以测量排气气流中的氧气含量。

通过检测氧气的浓度，ECU可以判断燃烧的效果，并根据需要调整燃油喷射量。

当氧气含量较高时，ECU会减少燃油喷射量，使燃烧更加充分。

反之，当氧气含量较低时，ECU会增加燃油喷射量，以实现最佳的燃烧效果。

2. 空气流量计空气流量计用于测量引入发动机的空气量。

ECU通过检测空气流量来计算所需的燃油量，并相应调整燃油喷射量。

准确的空气流量测量有助于保持恰当的AFR，以获得更好的燃烧效果和燃油经济性。

3. 进气压力传感器进气压力传感器用于测量进气管中的压力变化。

根据进气管中的气压，ECU可以确定所需的燃油喷射量。

例如，高负荷情况下需要较多的燃油供应，而低负荷情况下则需要较少的燃油供应。

进气压力传感器可以帮助ECU根据实际情况调整燃油喷射量，以保持适当的AFR。

三、AFR校准在汽车行业中的应用AFR校准在汽车行业中有着广泛的应用。

根据不同的发动机类型和车辆用途，需要调整AFR以实现最佳的性能和燃油经济性。

大家好，我是被上学耽误修车的徐老师。

今天给大家介绍一下发动机进排气系统、润滑、冷却系统的组成、作用。

进气系统的作用自然吸气式涡轮增压式进气系统的分类把空气或混合气导入发动机汽缸的零部件集合体。

自然吸气式涡轮增压式发动机进气系统主要由空气滤清器、空气流量计、进气软管、节气门、进气歧管等组成，个别车型发动机进气系统还包括进气压力传感器、涡轮增压器等。

空气滤清器外壳和滤芯等组成滤清器壳体空气滤芯空气滤清器的前端接大气，它的主要作用是把空气中的尘土分离出来，保证供给汽缸足够量的清洁空气。

空气流量计的作用空气流量计是将吸入的空气流量转换成电信号的器具，空气流量计的分类：热线式空气流量计、热膜式空气流量计、卡门旋涡式空气流量计。

进气压力传感器以真空管连接进气歧管，随着发动机的负荷变化，感应进气歧管内的真空变化，为发动机控制单元提供修正喷油量和点火正时的参考信号。

节气门是控制空气进入发动机的一道可控阀门，它上接空气滤清器，下接发动机缸体，被称为汽车发动机的咽喉。

节气门分为：拉线式节气门、电子式节气门。

进气歧管是节气门体之后到汽缸盖进气道之前的进气管路。

它的功用是将空气、燃油混合气由化油器或节气门体分配到各缸进气道。

涡轮增压器的作用是：利用发动机排出的废气惯性冲力来推动涡轮室内的涡轮，涡轮又带动同轴的叶轮，叶轮压送由空气滤清器管道送来的空气，使之增压进入汽缸。

汇集各汽缸的废气，减小排气噪声和消除废气中的火焰，并对废气中的有害物质进行排放控制，使废气安全地排入大气。

排气歧管的主要作用是排放废气。

氧传感器的主要作用是通过监测排气中的氧含量来获得混合气的实际空燃比信号，并将该信号转变为电信号输入ECU。

ECU根据氧传感器信号，对喷油时间进行修正，实现空燃比反馈控制，将A/F控制在14.7，降低排放，节约燃油。

排气消音器的主要作用是消除排气噪声。

三元催化转换器的主要作用是改善排放系统标准。

排气管垫主要用于各接口之间的密封，降低噪音，减少排放等。
