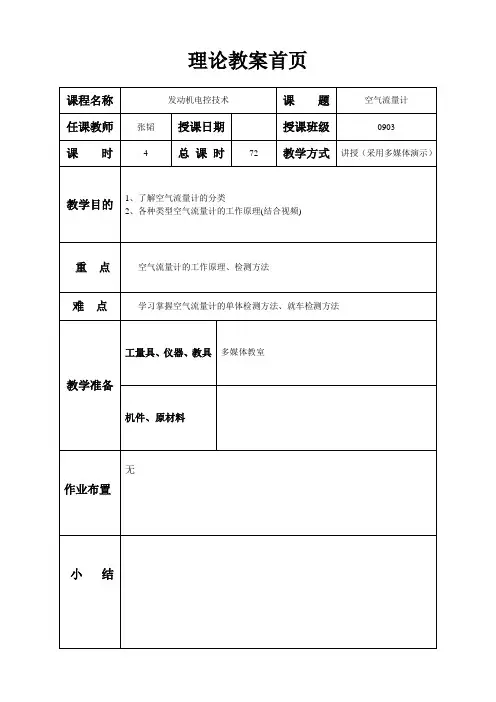

理论教案首页
点产生电位差。
运算放大器检测到电位差并且施加电压给电路(增。
这样热线(Rh)温度上升使热线阻值增大,直到A点和
、B电压升高)。
通过利用这种桥式电路的特性,空气流量计就可以通过检测B点电压来测量进气量。
、体积型空气流量计
:
叶片式空气流量计由许多零件组成。
当空气从空气滤清器流入空气流量计,气流推动计量板。
当计量板压力与计量板回位弹簧力相等时,计量板就平衡在某一个位置。
与计量板轴向连接的电位计将吸入空气量转化成可以发送给发动机ECM的电压信号。
:
a.热线式空气流量计
热丝式空气流量传感器(AF)
结构特点:传感器壳体两端设制有与进气道相连接的圆形连接接头,空气入口和出口都设有防止传感器受到机械损伤的防护网。
传感器入口与空气滤清器一端的进气管连接,出口与节流阀体一端的进气管连接。
因为进气温度变化会
使热丝的温度发生变
化而影响进气量的测
量精度,所以在热丝
丝或热膜作为发热元件的空气流量传感器,其测量原理完全相同,
件的温度高于进气温度时,电桥电压才能达到平衡。
加热电流(50~120 mA)由具有电流放大作用的控制电路
的是使发热元件的温度TH与温度补偿电阻的温度
定,即△T = TH - TT= 120℃。
♦当空气气流流经发热元件使其受到冷却时,发热元件温度降低,阻值减小,电桥电压失去平衡,控制电路将增大供给发热元件的电流,使其温度高于温度补偿电阻
120℃。
电流增量的大小,取决于发
热元件受到冷却的程度,即取决于
流量计。
以大众3000热膜式空气流量计为例,其电路见图。
空气流量计空气流量计的功用是检测发动机进气量大小,并将进气量信息转换成电信号输入电控单元(ECU)以供计算确定喷油量。
本次实训选用的是桑塔纳3000轿车使用的空气流量计,属“L”型热膜式空气流量计,安装在空气滤清器壳体与进气软管之间。
其核心部件是流量传感元件和热电阻(均为铂膜式电阻)组合在一起构成热膜电阻。
在传感器内部的进气通道上设有一个矩形护套,相当于取样管,热膜电阻设在护套中。
为了防止污物沉积到热膜电阻上而影响测量精度,在护套的空气入口一侧设有空气过滤层,用以过滤空气中的污物。
为了防止进气温度变化使测量精度受到影响,在护套内还设有一个铂膜式温度补偿电阻,温补电阻设置在热膜电阻前面靠近空气入口一侧。
温度补偿电阻和热膜电阻与传感器内部控制电路连接,控制电路与线束连接器插座连接,线束插座设在传感器壳体中部,如图1所示。
电路接线图如图2所示。
图1 热膜式空气流量计图2 热膜式空气流量计电路图1脚空;2脚为12V; 3脚为ECU内搭铁;4脚为5V参考电压;5脚为传感器信号在怠速5脚电压为1.4V;急加速时为2.8V1、电阻测试本项目电阻测试为辅助性测试,主要是检测线束的导通性,以确认线束通畅,无断路短路,插接器牢靠,各信号传递无干扰。
(1)线束导通性测试:将数字万用表设置在电阻200Ω档,按电路图找到空气流量计图形下面的针脚号与ECU 信号测试端口图相应的针脚号,分别测试空气流量计3、4、5 号针脚对应至电控单元 12、11、13 号针脚的电阻,所有电阻都应低于1Ω。
(2)线束短路性测试:将数字万用表设置在电阻200KΩ档,测量空气流量计针脚 2 与电控单元针脚 11、12、13 之间电阻应为∞。
测量空气流量计针脚与电控单元针脚:3—11、13;4—12、13;5—11、12之间电阻均应为∞。
注意:在实际维修中,欲测试各条线束的导通性,应关闭点火开关,拔下传感器插头与电控单元插接器,使用数字万用表分别测量各线束间的电阻,相连导线电阻应当小于1Ω,不相连导线电阻应∞为正常。
