汽车发动机空气流量计的工作原理

汽车空气流量计的原理汽车空气流量计是一种用于测量进入发动机的空气流量的设备。

它是汽车引擎管理系统中至关重要的组成部分，用来调节发动机燃料和空气的混合比例，以实现更优化的燃烧效率和更低的尾气排放。

汽车空气流量计的原理基于热膨胀的性质，通常使用热丝传感器或热膨胀传感器来测量空气流过流量计的速度。

下面将对两种常见的汽车空气流量计原理进行详细介绍。

首先，我们来看热丝空气流量计。

热丝空气流量计有两根细丝，一根被用作加热丝，另一根被用作测量丝。

当发动机运转时，电流通过加热丝，使其加热到一个较高的温度，而测量丝则保持在大约恒定的温度。

当有空气流过时，它会带走测量丝上的热量，使其温度下降。

通过测量丝上的电流变化，可以确定流过的空气量。

实际中，热丝空气流量计通常配有温度补偿传感器，以考虑不同温度下的气体密度变化。

其次，我们来看热膨胀空气流量计。

热膨胀空气流量计使用一个内置的膨胀体来测量空气流通过流量计的速度。

这个膨胀体通常由电阻丝制成，通过加热电阻丝来升温。

当空气流过时，它通过膨胀体产生的小孔进入流量计。

由于高温下膨胀体膨胀，空气通过的通道被限制，从而导致检测电路中电流的改变。

通过测量电流变化，可以确定流过的空气量。

无论是热丝空气流量计还是热膨胀空气流量计，它们都可以通过测量不同温度下的电阻来确定空气流过的速度。

这种原理利用了空气的传导属性和热膨胀性质，通过测量热丝或热膨胀体的温度变化，得出空气流量信息。

但是需要注意的是，由于汽车空气流量计所处环境的复杂性，如湿度、温度和气体密度的影响，使得准确测量汽车空气流量变得更加复杂。

为了提高测量精度，现代汽车空气流量计通常会配备一些附加的传感器和算法，以考虑这些因素的影响。

总的来说，汽车空气流量计的原理基于热膨胀的性质，通过测量热丝或热膨胀体的温度变化，来确定空气流过的速度。

这种原理在汽车引擎管理系统中发挥着重要的作用，可以调整发动机燃料和空气的混合比例，以获得更好的燃烧效率和更低的尾气排放。

汽车空气流量计工作原理概述说明以及解释1. 引言1.1 概述汽车空气流量计是汽车发动机控制系统中重要的传感器之一。

它用于测量引入发动机的空气流量，以便准确调节燃料喷射量，并确保发动机正常运行。

空气流量计通过检测进入发动机的空气质量和数量，为发动机控制单元提供必要的信息。

因此，了解汽车空气流量计的工作原理和其在整个系统中的作用非常关键。

1.2 文章结构本文将从以下几个方面对汽车空气流量计进行介绍和分析。

首先，在第二部分中，我们将详细介绍汽车空气流量计的工作原理，并解释其基本原理和组成部分。

然后，在第三部分中，我们将概述说明空气流量计在汽车系统中的重要性，并比较不同类型的空气流量计及其应用领域。

接着，在第四部分，我们将进一步解释空气流量计的测量原理以及与车辆控制系统之间的关系，并讨论可能出现的问题及其解决方法。

最后，在第五部分，我们会总结文章内容，并提出对未来研究和发展方向的展望和建议。

1.3 目的本文旨在提供对汽车空气流量计工作原理的全面说明和解释，并探讨其对汽车性能和燃油经济性的影响。

通过深入了解空气流量计的原理和功能，读者将能够更好地理解汽车发动机控制系统中该关键传感器的作用，以及如何诊断和解决潜在的问题。

此外，本文还将指出未来研究该领域所需的方向，并为相关技术的改进提供参考。

2. 汽车空气流量计工作原理:2.1 原理介绍:汽车空气流量计是一种用于测量发动机进气量的装置，其工作原理基于热敏电阻和高频振荡技术。

空气流量计通过测量进入发动机的空气质量来确定所需的燃油供应。

当空气通过流量计时，它会使得组成流量计的热敏电阻受到冷却或加热。

这个温度变化导致了电阻值的变化，从而产生电压信号。

2.2 流量计的构成和功能:汽车空气流量计通常由两个主要部分组成：传感器和控制单元。

传感器包含一个热丝或热膜，其在同一温度下比周围环境多余几度。

当空气经过传感器时，热丝或热膜会被冷却，并通过改变电子元件中的电导率来呈现出相应的电信号。

丰田卡罗拉空气流量计原理及检修一、空气流量计工作原理在图1 所示电路中，电桥处于平衡状态时热线与冷线温度相差保持100℃。

当空气流过空气流量计时，热线降温而电阻变小，冷线降温而电阻变大，于是电桥失去平衡。

控制电路会增加通过热线的电流，使电桥恢复平衡。

而电流IH 的增大会使精密电阻的电压降增大，只要测量精密电阻两端的电压降，即可通过计算得知空气的质量流量。

热膜式空气流量计的工作原理与热线式空气流量计基本相同。

区别在于采用低成本的厚膜工艺将热线电阻、补偿电阻及精密电阻镀在一块陶瓷基片上，用以取代热线式空气流量计中的热线。

由于成本低，工作可靠，目前广泛采用。

二、空气流量计电路COROLLA 发动机空气流量计电路如图2 所示。

三、空气流量计电路技术参数1．空气流量计工作电压：9～14V。

2．空气流量计信号输出电压：0.2～4.9V。

3．线束和连接器之间的电阻应符合表1 规定。

4．空气流量：在怠速时应为0.54 ～4.33g/s。

转速为2500r/min 时（无负荷）应为3.33～9.17g/s。

四、读取数据流点火开关OFF，将解码器连接到DLC3。

起动发动机并开启解码器，选择以下菜单：Powertrain/EngineandECT/Data List/MAF。

在怠速时，解码器显示流量值应为0.54～4.33g/s，转速为2500r/min 时（无负荷）流量值应为3.33～9.17g/s。

若流量值为0.0 g/s，则说明空气流量计电源电路断路或VG 电路断路（或短路）。

若流量值为271.0 g/s，则说明E2G 电路断路。

五、检测信号波形如图3 所示，按图示工况用示波器在线（不断开任何连接器）检测空气流量计的波形，如果波形不符合要求，说明空气流量计电路有故障。

六、检测空气流量计电源点火开关OFF，脱开空气流量计连接器B2，用专用汽车万用表检测空气流量计连接器B2-3（+B）与B2-4（E2G）端子以及B2-3（+B）与B31-116 端子之间的电压，如图4 所示。

空气流量计传感器工作原理
空气流量计传感器是汽车发动机的关键部件，其主要作用是测量空气流量，其性能好坏直接影响发动机的工作性能和使用寿命。

目前使用最多的是风包式空气流量计。

风包式空气流量计工作原理：
1.进气系统：由进气道、进气管、中冷器、节气门等组成。

进气道又称主气道，它的作用是引导气流进入燃烧室，并使其在燃烧室内充分燃烧，同时也使进入的空气与进入的混合气混合均匀。

当汽车处于怠速时，发动机曲轴箱中的温度较低，进入气缸的混合气在未充分燃烧时就被排出燃烧室。

而这时发动机曲轴箱中的温度较高，由于膨胀作用会导致进气歧管内温度上升，从而使进入气缸内的混合气温度升高。

这样就使空气和混合气之间形成了一种压力差，根据这个压力差就可以计算出混合气在燃烧室中燃烧所需要的空气量。

2.增压系统：由增压器、节气门、中冷器等组成。

增压器的作用是提高进入气缸内的空气压力和速度，同时也将发动机曲轴箱中多余的空气排除到燃烧室内；节气门是控制发动机进气量，并调节发动机输出功率的重要部件。

—— 1 —1 —。

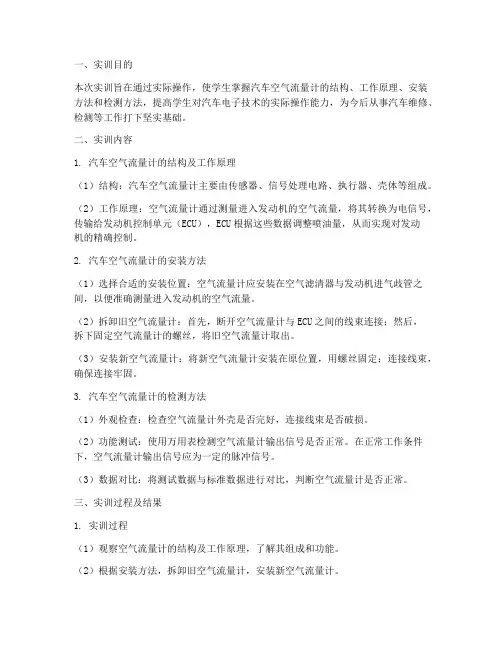

一、实训目的本次实训旨在通过实际操作，使学生掌握汽车空气流量计的结构、工作原理、安装方法和检测方法，提高学生对汽车电子技术的实际操作能力，为今后从事汽车维修、检测等工作打下坚实基础。

二、实训内容1. 汽车空气流量计的结构及工作原理（1）结构：汽车空气流量计主要由传感器、信号处理电路、执行器、壳体等组成。

（2）工作原理：空气流量计通过测量进入发动机的空气流量，将其转换为电信号，传输给发动机控制单元（ECU），ECU根据这些数据调整喷油量，从而实现对发动机的精确控制。

2. 汽车空气流量计的安装方法（1）选择合适的安装位置：空气流量计应安装在空气滤清器与发动机进气歧管之间，以便准确测量进入发动机的空气流量。

（2）拆卸旧空气流量计：首先，断开空气流量计与ECU之间的线束连接；然后，拆下固定空气流量计的螺丝，将旧空气流量计取出。

（3）安装新空气流量计：将新空气流量计安装在原位置，用螺丝固定；连接线束，确保连接牢固。

3. 汽车空气流量计的检测方法（1）外观检查：检查空气流量计外壳是否完好，连接线束是否破损。

（2）功能测试：使用万用表检测空气流量计输出信号是否正常。

在正常工作条件下，空气流量计输出信号应为一定的脉冲信号。

（3）数据对比：将测试数据与标准数据进行对比，判断空气流量计是否正常。

三、实训过程及结果1. 实训过程（1）观察空气流量计的结构及工作原理，了解其组成和功能。

（2）根据安装方法，拆卸旧空气流量计，安装新空气流量计。

（3）使用万用表检测空气流量计输出信号，判断其是否正常。

（4）对比测试数据与标准数据，分析空气流量计的性能。

2. 实训结果通过本次实训，我们掌握了汽车空气流量计的结构、工作原理、安装方法和检测方法。

在实训过程中，我们成功安装了新空气流量计，并对其进行了检测，测试数据与标准数据相符，说明空气流量计性能良好。

四、实训心得体会1. 通过本次实训，我对汽车空气流量计有了更加深入的了解，认识到其在发动机控制中的重要作用。

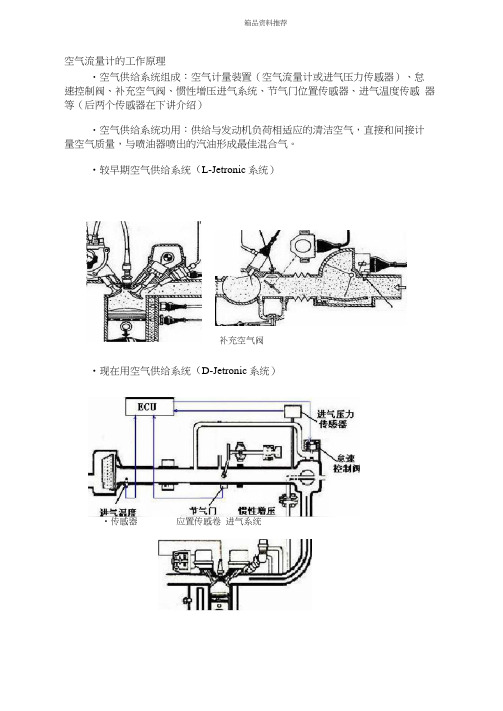

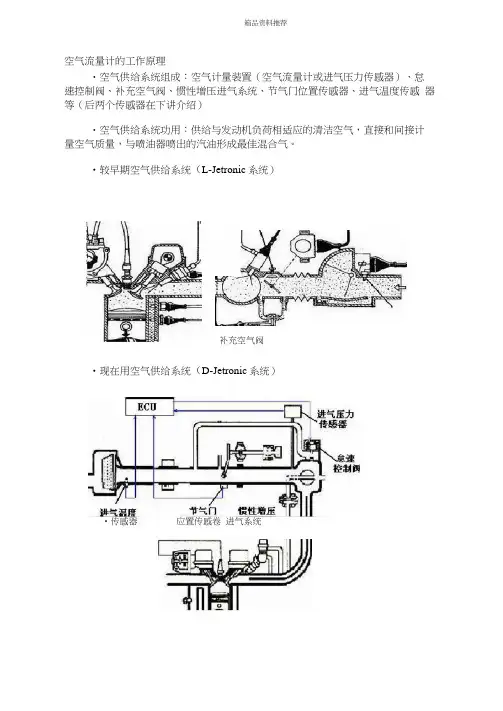

箱品资料推荐空气流量计的工作原理・空气供给系统组成：空气计量装置（空气流量计或进气压力传感器）、怠速控制阀、补充空气阀、惯性增压进气系统、节气门位置传感器、进气温度传感器等（后两个传感器在下讲介绍）・空气供给系统功用：供给与发动机负荷相适应的清洁空气，直接和间接计量空气质量，与喷油器喷出的汽油形成最佳混合气。

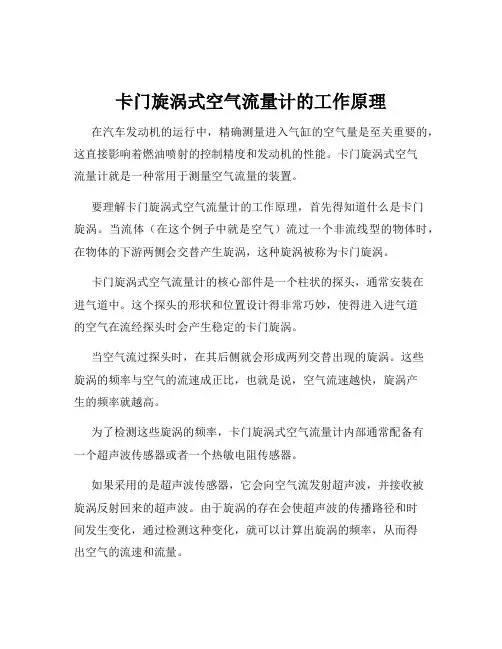

•较早期空气供给系统（L-Jetronic系统）补充空气阀•现在用空气供给系统（D-Jetronic系统）•传感器应置传感卷进气系统精品资料推荐1.翼片式空气流量计 (1) 主要件功能•缓冲片：缓冲室内空气对缓冲片的阻尼作用，使翼片转动平稳・旁通空气调节螺钉：调节怠速时旁通空气量的大小，从而调节怠速混合气 的成分・电位计：将翼片转动的角度转换为电信号(2) 工作原理•翼片全关时，没有进气量，产生电压信号最强 •翼片打开时，进气量由小变大，产生电压信号有强变弱 •翼片全开时，进气量最大，产生电压信号最弱传是器＞弱电压信号/菠电圧信号箱品资料推荐3（3）控制电路•下图为早期凌志ES300发动机翼片式空气流量计，集成有三个元件 ・空气流量计：VC （电源）、VS （空气流量信号）、E2 （接地） •进气温度传感器：THA （温度信号）、E1 （接地） •燃油泵开关2•卡门漩涡式空气流量计（1）光电式 1）结构与原理・卡门漩涡原理：流体流过涡流发生体时，流体会产生系列漩涡，且 漩涡频率与流体流速成正比。

•光电式传感器：由发光二极 管、振动反光镜、光敬三极管组成。

漩涡频率通过压力孔使振动反光镜 振动，光敬三极管接受因振动产生变 化的光能，转化为脉冲电压信号，该发比二极管比欣三极管节弓门 压丄孔 涡流发生依箱品资料推荐1脉冲信号与漩涡频率成正比■友光二圾爸-V25VE电他-Ecu】5V2）控制电路迸气总厳传期2? IATS）E V1 V2銃密方波jinjifinri•图中某款车型卡门漩涡式空气流量计，集成有二个元件・空气流量计：VI （电源）、V2 （空气流量信号）、E （接地）•进气温度传感器：ATS （温度信号）、E1 （接地）涡茨发牛俸超声波接曼器空气取祥管格流春（2）超声波式（视频）1）结构与原理•卡门漩涡原理：同上述III IIIII —0-5V也由咏冲电15信5 •超声波式传感器：山超声波发射器、超声波接受器组成。

空气流量计工作原理
空气流量计的工作原理是通过测量进入或通过管道内的空气流动来确定流量的。

通常情况下，空气流量计基于贝努利原理和其他流体力学原理工作。

空气流量计通常由以下组件组成：聚合物或金属管道、传感器、信号处理器和显示器。

在工作时，空气流过管道时会产生一定的压力差。

传感器位于管道的两端，用于测量进入和离开管道的压力。

传感器可以是压力传感器、差压传感器或热敏传感器。

压力差传感器通过测量管道两端的压力差来计算空气的流量。

通过贝努利原理，根据F=PA (A为截面积，P为压力)的关系，较高的流速会导致较低的压力，较低的流速会导致较高的压力。

通过测量压力差的变化，传感器可以计算出空气的流量。

传感器的输出信号通过信号处理器进行处理和放大，然后传送到显示器上显示。

显示器通常会显示实时的空气流量值。

需要注意的是，空气流量计的精确度可能受到管道尺寸、压力、温度和湿度等因素的影响。

因此，在使用空气流量计时，应根据实际情况进行校准和调整，以确保准确测量空气流量。

空气流量计工作原理介绍嘿，朋友们！今天咱来聊聊空气流量计这个神奇的小玩意儿的工作原理。

你说这空气流量计像不像汽车的“鼻子”呀？它呀，专门负责嗅探进入发动机的空气量呢！就好像咱人呼吸的时候，要知道吸进去了多少空气一样。

空气流量计一般安装在进气道上，它可机灵着呢！当空气呼呼地往里跑的时候，它就能准确地感知到空气的流动情况。

它是咋做到的呢？其实啊，不同类型的空气流量计有不同的办法。

比如说热线式空气流量计吧，里面有一根细细的热线，就像咱家里的电热线一样。

空气流过的时候，会带走热线的热量，这时候空气流量计就能根据热量的变化算出空气的流量啦！你说神奇不神奇？这就好比你站在风口，风越大，你感觉越冷，空气流量计也能通过类似的方式察觉到空气的多少呢！还有一种叫热膜式空气流量计，原理也差不多。

它就像一个特别敏感的“空气探测小精灵”，能精确地捕捉到空气的一举一动。

那空气流量计为啥这么重要呢？这你就不懂了吧！发动机就像汽车的“心脏”，而空气可是让“心脏”跳动的关键呀！如果空气流量计出了问题，就好像人呼吸不顺畅一样，发动机能好好工作吗？肯定不能呀！那汽车不就跑不起来或者跑不好啦！你想想，如果空气流量计给的信息不准确，发动机该多郁闷呀！它以为有很多空气，结果没那么多，那不就像人吃饭的时候以为有很多菜，结果只有一点点，那不就饿着了嘛！所以呀，空气流量计可得好好工作，不能出岔子。

咱再打个比方，空气流量计就像是一个优秀的“记数员”，每一股空气它都认真地记录下来，然后准确地告诉发动机。

要是这个“记数员”不靠谱，那发动机可就被坑惨啦！在我们日常开车的时候，也要注意保护好这个小家伙哦！别让它被灰尘啊、杂质啊给弄脏了，不然它就不能好好工作啦！就像咱的鼻子要是被堵住了，那多难受呀！总之呢，空气流量计虽然不大，但它的作用可大着呢！它就像一个默默工作的小英雄，为我们的汽车正常行驶立下了汗马功劳。

咱可得好好珍惜它，让它好好地为我们服务呀！可别小瞧了它哟！这就是空气流量计工作原理的简单介绍啦，是不是很有意思呀！。

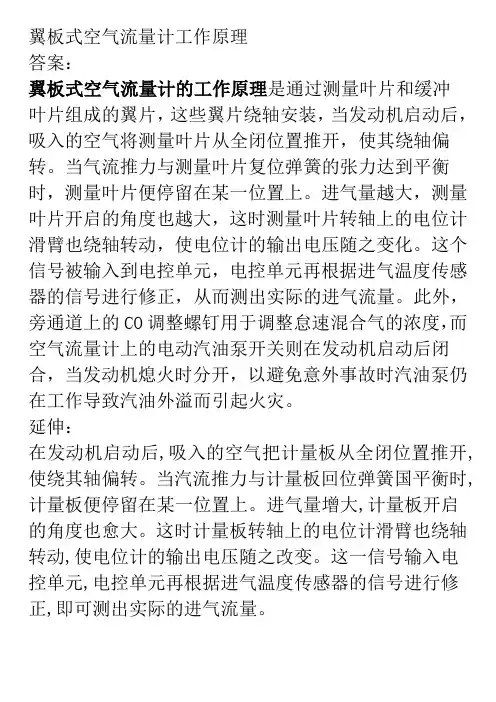

翼板式空气流量计工作原理
答案：
翼板式空气流量计的工作原理是通过测量叶片和缓冲
叶片组成的翼片，这些翼片绕轴安装，当发动机启动后，吸入的空气将测量叶片从全闭位置推开，使其绕轴偏转。

当气流推力与测量叶片复位弹簧的张力达到平衡时，测量叶片便停留在某一位置上。

进气量越大，测量叶片开启的角度也越大，这时测量叶片转轴上的电位计滑臂也绕轴转动，使电位计的输出电压随之变化。

这个信号被输入到电控单元，电控单元再根据进气温度传感器的信号进行修正，从而测出实际的进气流量。

此外，旁通道上的CO调整螺钉用于调整怠速混合气的浓度，而空气流量计上的电动汽油泵开关则在发动机启动后闭合，当发动机熄火时分开，以避免意外事故时汽油泵仍在工作导致汽油外溢而引起火灾。

延伸：
在发动机启动后,吸入的空气把计量板从全闭位置推开,使绕其轴偏转。

当汽流推力与计量板回位弹簧国平衡时,计量板便停留在某一位置上。

进气量增大,计量板开启的角度也愈大。

这时计量板转轴上的电位计滑臂也绕轴转动,使电位计的输出电压随之改变。

这一信号输入电控单元,电控单元再根据进气温度传感器的信号进行修正,即可测出实际的进气流量。

空气流量计结构空气流量计是一种用于测量引擎进气量的设备，它可以帮助车辆制造商确保其引擎能够正常运行，并且满足排放标准。

空气流量计结构的设计在很大程度上决定了它的性能和精度。

本文将介绍空气流量计的结构和工作原理。

一、空气流量计的作用在汽车引擎中，空气流量计的主要作用是测量引擎进气量，以确保其正常运行。

空气流量计还可以帮助车辆制造商满足排放标准。

如果进气量不足，引擎可能会出现不正常的燃烧，导致排放物超标。

如果进气量过多，则燃油经济性会降低，同时也可能导致排放物超标。

二、空气流量计的结构空气流量计通常由以下几部分组成：进气管、热膜元件、热敏电阻、电路板和外壳。

下面我们分别介绍这些部分的功能和结构。

1. 进气管进气管是空气流量计的主要结构部分，它的作用是将空气引入流量计中。

进气管的形状和大小会影响空气流量计的灵敏度和精度。

2. 热膜元件热膜元件是空气流量计的核心部件，它的作用是测量空气流量。

热膜元件通常由薄膜电阻和热敏电阻组成。

当空气流过热膜元件时，热膜元件的温度会因为空气的冷却而下降。

电路板会测量热膜元件的电阻变化，从而确定空气流量。

3. 热敏电阻热敏电阻是热膜元件的一个关键组成部分。

它的电阻值会随着温度的变化而变化。

当空气流过热敏电阻时，它会因为空气的冷却而降温。

电路板会根据热敏电阻的电阻值变化来计算空气流量。

4. 电路板电路板是空气流量计的另一个核心部件，它的作用是测量热膜元件和热敏电阻的电阻值，并将其转换为空气流量。

电路板还可以将测量结果发送给车辆控制模块，以便调整引擎的进气量。

5. 外壳外壳是空气流量计的保护壳，它可以保护内部元件不受外界环境的影响。

外壳通常由塑料或金属制成。

三、空气流量计的工作原理空气流量计的工作原理基于热传导定律。

当空气流过热膜元件时，热量会从热膜元件传到空气中，从而导致热膜元件的温度下降。

热敏电阻的电阻值会随着温度的变化而变化，电路板会根据热敏电阻的电阻值变化来计算空气流量。
