故障案例分享空气流量计故障

汽车维修经典案例分享【案例一】现象：某轿车出现行驶无力、加速不良的故障，调取故障码显示混合气过稀诊断：经测试，怠速时汽油压力为260Kpa，加速时可达310Kpa，说明油压正常。

读取数据流，怠速时空气质量流量为2.2g/s，低于正常值（2~4g/s)，怀疑空气流量计故障，更换后故障依旧。

然后用真空表检测真空度，显示真空值为16（正常为60~70Kpa），证明进气系统漏气，经对进气管路外部以肥皂水检漏方式检查未发现漏气部位。

思维一转，于是将与活性炭罐电磁阀相连接的真空管路拔下并用手指堵住后，发现真空值突然上升至65Kpa，仔细检查发现活性炭罐电磁阀高位卡死，更换后故障消失。

【案例二】踩制动踏板时出现发动机熄火故障现象：当踩下制动踏板时，减速效果不是很好，同时出现发动机剧烈抖动几下后随即熄火的现象，车辆失控继续向前滑行。

分析：1、如为手动挡车型出现制动熄火，则考虑是否是带档刹车熄火的正常现象。

2、制动从某种意义上讲与松开加速踏板等效，考虑怠速马达在低位卡死。

3、真空助力器在制动时出现真空漏气现象诊断：1、因该车是自动挡，带档刹车熄火不考虑2、检测无故障码3、经查，发动机怠速平稳，且稳定在850转左右，符合正常要求。

说明非怠速电动机在低位卡死造成4、在怠速状态踩制动踏板，发动机剧烈抖动几下后随即熄火，同时出现踏板变硬的感觉，这只能是真空漏气造成。

但由于怠速及正常行车发动机运转正常，所以不考虑真空助力器与进气歧管相连的真空管路，故师傅将故障锁定在真空助力器上。

5、将真空表接在进气歧管上检测，怠速时真空度为64Kpa，在踩下制动踏板瞬间（发动机开始抖动，但没有熄火），真空度下降为15Kpa，由于变化幅度大，在进气系统中能有这么大的漏气量也只有助力器了（真空管很粗），更换后故障排除。

解惑：真空助力器内部左右气室在制动过程中不能良好密封，导致在刹车时，空气大量进入左气室，继而通过单向阀及真空管路进入燃烧室，由于该车采用空气流量计，故无法感知节气门后方的进气量，导致混合气过稀而熄火。

热膜式空气流量计的故障诊断摘要本文主要介绍了热膜式空气流量计的作用、结构及工作原理，阐述了热膜式空气流量计故障的诊断与检测方法，并且列举了热膜式空气流量计故障诊断案例1例。

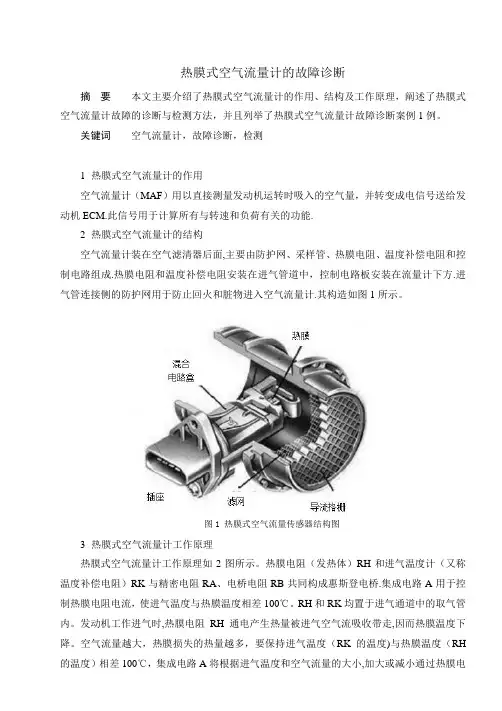

关键词空气流量计，故障诊断，检测1热膜式空气流量计的作用空气流量计（MAF）用以直接测量发动机运转时吸入的空气量，并转变成电信号送给发动机ECM.此信号用于计算所有与转速和负荷有关的功能.2热膜式空气流量计的结构空气流量计装在空气滤清器后面,主要由防护网、采样管、热膜电阻、温度补偿电阻和控制电路组成.热膜电阻和温度补偿电阻安装在进气管道中，控制电路板安装在流量计下方.进气管连接侧的防护网用于防止回火和脏物进入空气流量计.其构造如图1所示。

图1 热膜式空气流量传感器结构图3 热膜式空气流量计工作原理热膜式空气流量计工作原理如2图所示。

热膜电阻（发热体）RH和进气温度计（又称温度补偿电阻）RK与精密电阻RA、电桥电阻RB共同构成惠斯登电桥.集成电路A用于控制热膜电阻电流，使进气温度与热膜温度相差100℃。

RH和RK均置于进气通道中的取气管内。

发动机工作进气时,热膜电阻RH通电产生热量被进气空气流吸收带走,因而热膜温度下降。

空气流量越大，热膜损失的热量越多，要保持进气温度（RK的温度)与热膜温度（RH 的温度）相差100℃，集成电路A将根据进气温度和空气流量的大小,加大或减小通过热膜电阻RH的电流，使两者温度差保持恒定。

当热膜电阻的电流通过精密电阻RA时，便在RA 上产生电压降,此电压降随着热膜电阻通过的电流（亦即空气量）的变化而变化，这样就可以根据其输出电压U0，检测出空气流量。

怠速工况时，空气流量较小，传感器输出电压较低,大负荷时空气流量大，输出电压较高。

空气流量计向ECU提供一个0.3～4.5V的电压信号。

图2 热膜式空气流量传感器电路原理图RK—温度补偿电阻 RH—热膜电阻 RA-精密电阻 RB—电桥电阻4 热膜式空气流量计故障诊断及检测4。

邯郸市人民政府办公厅关于印发邯郸市都市现代农业建设三年行动方案（2018-2020年）的通知文章属性•【制定机关】邯郸市人民政府办公厅•【公布日期】2018.08.10•【字号】邯政办字〔2018〕101号•【施行日期】2018.08.10•【效力等级】地方规范性文件•【时效性】现行有效•【主题分类】农业管理综合规定正文邯郸市人民政府办公厅关于印发邯郸市都市现代农业建设三年行动方案（2018-2020年）的通知各县（市、区）人民政府，市对口有关单位，市政府有关部门，冀南新区、邯郸经济技术开发区管委会：《邯郸市都市现代农业建设三年行动方案（2018-2020年）》已经市政府研究同意，现印发给你们，请认真贯彻落实。

邯郸市人民政府办公厅2018年8月10日邯郸市都市现代农业建设三年行动方案（2018-2020年）都市现代农业以现代科技为支撑，以质量兴农、绿色兴农、品牌强农为重要发展目标和特征，融农业生产、生活、生态功能于一体，对推动城市繁荣、乡村振兴、城乡融合发展具有重要意义。

为切实推进我市都市现代农业发展，制定本方案。

一、指导思想以习近平新时代中国特色社会主义思想为引领，深入贯彻落实党的十九大精神，按照省委主要领导在邯调研“大力发展都市现代农业，推动一二三产业融合发展”的指示要求，以实施乡村振兴战略为统领，以推进农业供给侧结构性改革为主线，坚持政策引领、市场主导、科学布局、突出特色原则，深入拓展农业生产、生活、生态等多种功能，实现农业与城市、人与自然和谐共处、融合发展，让城市生活空间更广阔、农业生产发展更强劲、农村更美丽、农民更富有。

二、任务目标立足区位优势和资源禀赋，优化产业布局，以现代农业园区建设为重要载体，大力发展高效集约、绿色优质、特色精品、旅游观光、休闲体验、生态循环、清洁优美的都市现代农业，全力推进“1211”行动计划，即到2020年，在全市打造“一圈、二区、十线、一县（市、区）一核”的都市现代农业重点区域，示范带动全市都市现代农业发展。

空气流量计故障案例
空气流量计是工业生产中常用的一种仪器，用于测量空气流量，是保证生产过
程正常运行的重要设备。

然而，在实际使用中，空气流量计也会出现各种故障，影响生产效率和质量。

下面我们就来介绍一些空气流量计故障的案例以及解决方法。

故障案例一，显示数值不稳定。

有些用户反映，在使用空气流量计时，显示的数值会不稳定，时而上升时而下降，无法准确反映实际的空气流量。

经过检查发现，这种情况可能是由于空气流量计传感器受到了外部干扰，导致信号不稳定。

解决方法是对空气流量计传感器进行重新校准，或者在安装位置周围增加屏蔽措施，减少外部干扰。

故障案例二，流量计读数为零。

有些用户在使用空气流量计时，发现读数一直停留在零，无法正常反映实际的
空气流量情况。

经过检查发现，这种情况可能是由于管道堵塞或者传感器损坏导致的。

解决方法是先检查管道是否存在堵塞情况，清除堵塞物；如果管道畅通，那么就需要更换或修复传感器。

故障案例三，漏气。

有些用户在使用空气流量计时，发现管道周围有漏气现象，导致测量的空气流
量不准确。

经过检查发现，这种情况可能是由于管道连接处密封不严或者管道本身存在裂缝导致的。

解决方法是对管道连接处进行重新密封，或者更换有裂缝的管道。

综上所述，空气流量计在使用过程中可能会出现各种故障，但是只要我们能够
及时发现问题、准确判断原因，并采取有效的解决措施，就能够很好地解决这些故障，保证空气流量计的正常运行。

希望以上案例和解决方法能够对大家在实际使用中有所帮助。

气体流量计的常见故障分析及排出方法气体流量计解决方案气体流量计是zui常见的气体流量计，当然气体流量计还有很多种类在它的基础上延长出不同种类的气体流量计。

随着不同种类越来越多的气体流量计的显现，在使用中的问题也就越来越多了。

大多数气体流量计，它们的外观和内部结构不同，有金属的，塑料的、大的、小的、安装在空气滤清器里的等等，还有热丝式、卡门涡旋式、激光绕射型等等，但值得庆幸的是大多数气体流量计传递的“电子信号”波形都是相同的，产生的几乎都是变化的频率信号，而频率调制信号很简单被示波器测试到。

气体流量计输出的频率信号一般也都是随着空气流量的加添，频率也加添，即流过空气流量计的空气越多，信号线上显现的脉冲频率也就越高，由于频率相对于空气流量的规范资料很难找到，当测试这种空气流量计时，参考波形就显得特别有用。

热式气体质量流量计的故障及解决热式气体质量流量计在使用过程中会显现无显示、流速低、流速异常、4—20mA输出异常、报警输出异常、RS—485输出异常等故障，当碰到这些故障要如何处理呢？一、无显示1、没有送电打开电源；2、仪表内部开关电源损坏接通220VAC，电源指示灯不亮，说明开关电源损坏；3、DC24V电源接反检测电源极性；4、显示屏插偏了重新插屏；5、显示屏损坏检查电源指示灯，指示灯亮，说明显示屏损坏。

二、流速异常，流量波动大1、流速参数设置有误检查流速参数设置。

2、流体性质是脉动轮番调整滤波系数。

3、传感器脏了清洁传感器。

4、传感器损坏返回供应商。

三、流速低1、探头方向接反正确安装探头方向；2、传感器脏了清洁传感器；3、传感器损坏返回供应商；4、流量参数设置有误检查参数设置。

四、4—20mA输出异常1、量程设置有错误正确设置；2、转换器故障返回供应商；3、接线未成环路检查接线。

五、RS—485输出异常1、波特率和站号设置有问题正确输入；2、极性接反更改极性；3、连接线损坏检查连接线路。

六、报警输出异常1、参数设置有误正确设置报警参数；2、未配置报警输出功能供应商；3、继电器损坏返厂检修。

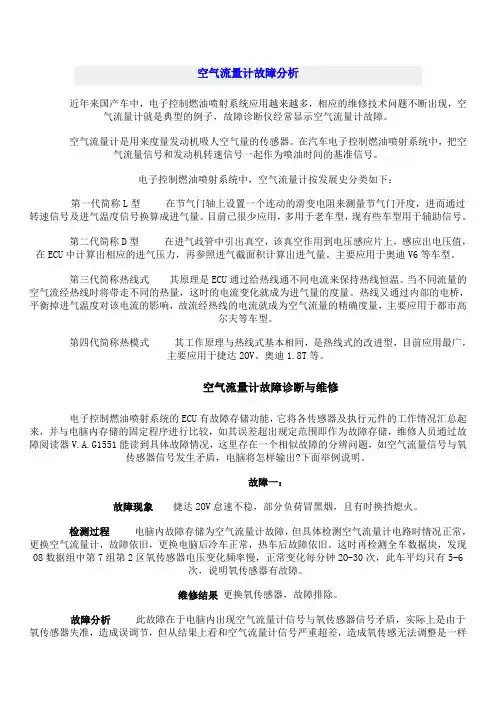

空气流量计故障分析近年来国产车中，电子控制燃油喷射系统应用越来越多，相应的维修技术问题不断出现，空气流量计就是典型的例子，故障诊断仪经常显示空气流量计故障。

空气流量计是用来度量发动机吸人空气量的传感器。

在汽车电子控制燃油喷射系统中，把空气流量信号和发动机转速信号一起作为喷油时间的基准信号。

电子控制燃油喷射系统中，空气流量计按发展史分类如下：第一代简称L型在节气门轴上设置一个连动的滑变电阻来测量节气门开度，进而通过转速信号及进气温度信号换算成进气量。

目前已很少应用，多用于老车型，现有些车型用于辅助信号。

第二代简称D型在进气歧管中引出真空，该真空作用到电压感应片上，感应出电压值，在ECU 中计算出相应的进气压力，再参照进气截面积计算出进气量。

主要应用于奥迪V6等车型。

第三代简称热线式其原理是ECU通过给热线通不同电流来保持热线恒温。

当不同流量的空气流经热线时将带走不同的热量，这时的电流变化就成为进气量的度量。

热线又通过内部的电桥，平衡掉进气温度对该电流的影响，故流经热线的电流就成为空气流量的精确度量，主要应用于都市高尔夫等车型。

第四代简称热模式其工作原理与热线式基本相同，是热线式的改进型，目前应用最广，主要应用于捷达2OV、奥迪1.8T等。

空气流量计故障诊断与维修电子控制燃油喷射系统的ECU有故障存储功能，它将各传感器及执行元件的工作情况汇总起来，并与电脑内存储的固定程序进行比较，如其误差超出规定范围即作为故障存储，维修人员通过故障阅读器V.A.G1551能读到具体故障情况，这里存在一个相似故障的分辨问题，如空气流量信号与氧传感器信号发生矛盾，电脑将怎样输出?下面举例说明。

故障一：故障现象捷达2OV怠速不稳，部分负荷冒黑烟，且有时换挡熄火。

检测过程电脑内故障存储为空气流量计故障，但具体检测空气流量计电路时情况正常，更换空气流量计，故障依旧，更换电脑后冷车正常，热车后故障依旧。

这时再检测全车数据块，发现08数据组中第7组第2区氧传感器电压变化频率慢，正常变化每分钟2O-30次，此车平均只有5-6次，说明氧传感器有故障。

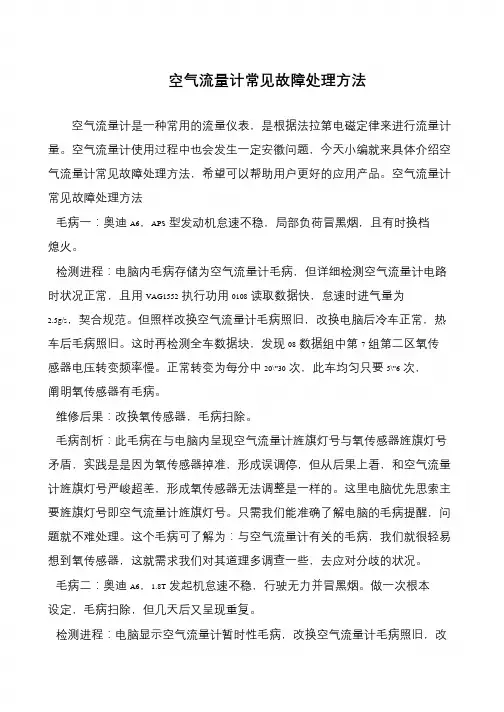

空气流量计常见故障处理方法
空气流量计是一种常用的流量仪表，是根据法拉第电磁定律来进行流量计量。

空气流量计使用过程中也会发生一定安徽问题，今天小编就来具体介绍空气流量计常见故障处理方法，希望可以帮助用户更好的应用产品。

空气流量计常见故障处理方法
毛病一：奥迪A6，APS型发动机怠速不稳，局部负荷冒黑烟，且有时换档
熄火。

检测进程：电脑内毛病存储为空气流量计毛病，但详细检测空气流量计电路时状况正常，且用VAG1552执行功用0108读取数据快，怠速时进气量为
2.5g/s，契合规范。

但照样改换空气流量计毛病照旧，改换电脑后冷车正常，热车后毛病照旧。

这时再检测全车数据块，发现08数据组中第7组第二区氧传感器电压转变频率慢。

正常转变为每分中20\”30次，此车均匀只要5\”6次，
阐明氧传感器有毛病。

维修后果：改换氧传感器，毛病扫除。

毛病剖析：此毛病在与电脑内呈现空气流量计旌旗灯号与氧传感器旌旗灯号矛盾，实践是是因为氧传感器掉准，形成误调停，但从后果上看，和空气流量计旌旗灯号严峻超差，形成氧传感器无法调整是一样的。

这里电脑优先思索主要旌旗灯号即空气流量计旌旗灯号。

只需我们能准确了解电脑的毛病提醒，问题就不难处理。

这个毛病可了解为：与空气流量计有关的毛病，我们就很轻易想到氧传感器，这就需求我们对其道理多调查一些，去应对分歧的状况。

毛病二：奥迪A6，1.8T发起机怠速不稳，行驶无力并冒黑烟。

做一次根本
设定，毛病扫除，但几天后又呈现重复。

检测进程：电脑显示空气流量计暂时性毛病，改换空气流量计毛病照旧，改。

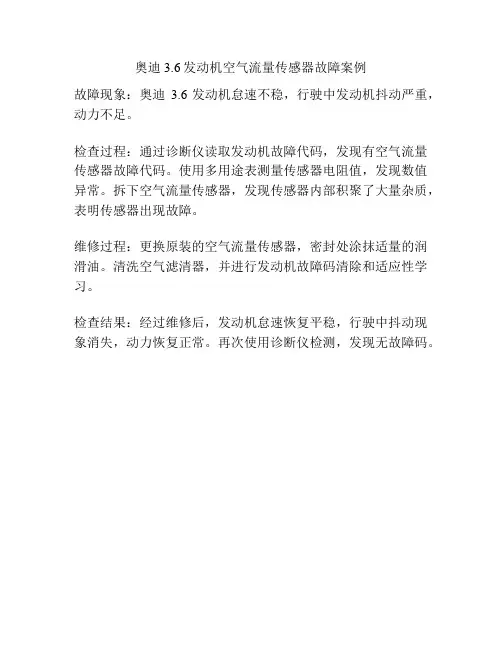

奥迪3.6发动机空气流量传感器故障案例
