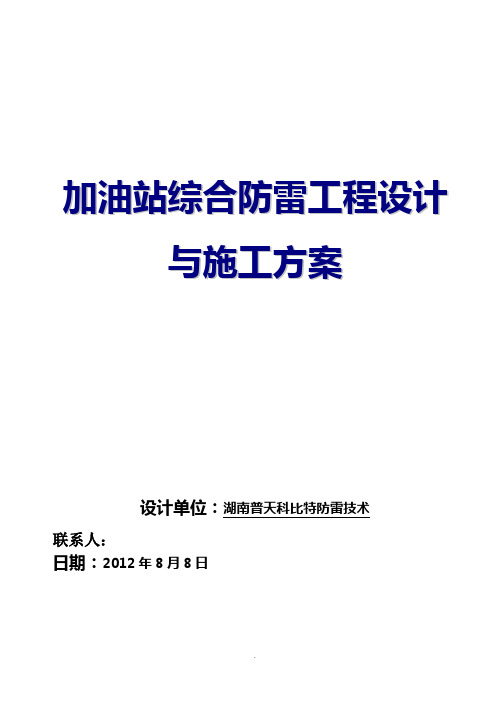

加油站综合防雷工程设计与施工方案设计单位：湖南普天科比特防雷技术联系人：日期：2012年8月8日公司简介湖南普天科比特防雷技术是从事防雷产品研制、生产及防雷工程设计与施工的专业厂家，其主要产品有KBT系列电源防雷器、KBT系列信号防雷器，共40多个品种。
我公司生产防雷元器件已有近30年的历史，1975年开发氧化锌压敏电阻器分别通过邮电部、铁道部鉴定，1984年成功开发金属陶瓷气体放电管，1991年列入国家科委火炬方案的热敏电阻(PTC)通过邮电部鉴定并投产，三大元件的研制为防雷产品打下了坚实的根底。
普天防雷产品2000年度再次通过信息产业部、铁道部检验，获得国家公安部颁发的计算机网络平安销售许可证。
普天防雷产品主要性能符合国际电工委员会标准IEC1312-3，ITV-TSK.11，ITV-TSK K20要求和有关国家标准，行业标准要求。
同时建立完整的质量体系-ISO9000质量体系，拥有完备的雷电检测设备，如40KA雷电冲击试验台〔8/20μS〕，2mS方波〔能量耐量〕试验台，10/350μS 冲击试验台。
科学的管理方式、先进的检测手段、雄厚的技术力量、严格的工艺流程，使本公司产品具有如下特点：2.通流容量大3.响应时间快本公司防雷产品分电源类和信号类，电源类有串联式和并联式，信号类分为：计算机网络类、视频类、音频类、馈线类。
广泛应用于：1.通信机、计算机电源电路和信号电路的冲击保护；2.楼宇、建筑物供电系统的防雷保护：3.高速公路、铁路、航空系统、金融证券系统的防雷保护；4.野外气象站、雷达站、各种数据采集系统的防雷保护；5.工业配电柜〔板〕的防雷和防操作过电压保护。
“用户至上，质量第一〞是我们永恒的追求一、雷与防雷根据不同的破坏机理，雷这种特殊的自然放电现象表现为两种形式：直击雷和感应雷。
直击雷是指带电云层与大地上某一点之间发生迅猛的放电现象。
其破坏机理主要是机械破坏作用，表达在楼房顶角被雷击落一块水泥，大树被雷劈开，屋外的人畜被雷打死等；带电云层由于静电感应作用，使某一范围带上异种电荷，直击雷发生以后，云层带电迅速消失，而地面某些范围由于散流电阻的存在，以至出现局部高电压；或者由于直击雷放电过程中，强大的脉冲电流对周围的导线或金属物产生电磁感应发生高电压以致发生闪击的现象，叫做“二次雷〞或称“感应雷〞，其破坏机理主要是电子设备的过压击穿，表达在计算机网络上接口网卡和电源局部的损坏，严重者可烧坏主板，造成整机报废。
浅析炸药雷管库综合防雷设计方案
炸药雷管是炸药爆炸中不可或缺的关键部件。
其储存和使用的安全性直接关系到生产场地及人员的安全和保障生产效率。
炸药雷管库是炸药生产企业的重要组成部分之一，它的综合防雷设计是保证生产安全不可或缺的环节。
炸药雷管库综合防雷设计的主要目的是应对雷电对生产和设备造成的威胁，从而避免事故的发生。
基本原则是确保雷区内的安全和正常生产。
炸药雷管库综合防雷设计要充分考虑雷电的威胁因素，包括雷电活动特点、雷电对设备的潜在危害等，制定出合理的防雷措施。
首先要明确的是，雷电防护是建立在雷电地区的地电位和电场分布规律的基础上的。
因此，炸药雷管库综合防雷设计需要通过雷电测量技术、炸药雷管库及其周边环境雷电防护措施等方面的综合考虑，制定出科学合理的雷电防护计划。
其次，炸药雷管库综合防雷设计要根据不同的防护要求，制定出相应的措施。
例如，对雷电影响较大的炸药雷管库，可以考虑采用大面积的接地网系统，提高周围地电位，从而减小设备受雷电影响的概率；对于出现雷地狱伞的区域，则需要加装避雷针，将雷电引至地下接地，从而保证设备的绝对安全。
在炸药雷管库综合防雷设计过程中，还需要考虑到设备的安全与稳定性。
采用抗雷技术、耐雷设计、只一类电器设备、电缆及布线的防雷保护等防雷措施，可以有效减少设备被雷电损坏的概率，延长设备的寿命，提升生产效率。
总之，炸药雷管库综合防雷设计的成功需要综合考虑多个方面的因素，及时发现和解决可能存在的问题。
只有做好细致全面的防雷工作，才能将雷电对生产和设备造成的影响控制在最小范围内，更好地保障人员和设备的安全。
浅析炸药雷管库综合防雷设计方案
炸药雷管库是用于存放炸药和雷管的设施，对其进行综合防雷设计方案可以有效地减
少雷击事故的发生。
下面将对炸药雷管库综合防雷设计方案进行浅析。
在炸药雷管库的设计中，应该选择合适的建筑材料和结构形式。
建筑材料应具有较好
的导电性能，以便在雷击事件发生时能够将雷电导入地下。
结构形式应选择具有较好抗雷
击能力的形式，如细长形或圆柱形建筑，以减少雷电的集中侵入。
在室内设计中，应采取防雷措施。
室内应设置确保屋顶线等金属构件的良好接地系统，以便将雷电安全地导入地下。
室内应合理设置避雷装置，如闪络器、防雷窗等，以确保雷
击事件发生时能够将雷电安全导引至地下。
炸药雷管库的周边环境也需要进行综合防雷设计。
周边环境应合理规划，避免高耸物
体的存在，以减少雷电的集中侵入。
周边环境也应设置合理的接地系统，确保雷电能够顺
利导入地下。
应定期对炸药雷管库的综合防雷设计方案进行检测和维护。
定期检测可以发现潜在的
防雷隐患，及时采取相应的措施进行修复或改进。
对炸药雷管库内部的电气设备和接地系
统进行定期检查，确保其正常运行。
炸药雷管库综合防雷设计方案是对炸药雷管库进行全面考虑和规划的设计方案，可以
有效地减少雷击事故的发生。
通过选择合适的建筑材料和结构形式，设置合理的避雷装置
和接地系统，以及定期检测和维护，可以提高炸药雷管库的雷击防护能力，确保人员和设
施的安全。
简述某炸药仓库的雷击风险评估李荣迪 ,潘田凤 ,吴 泽(来宾市气象局 ,广西 来宾 546100)摘 要 :根据某炸药仓库提供的设计资料和现场勘察得出的有关数据 ,对其进行雷击风险评估 ,并从评估结果中分析出该炸药仓库存在的防雷问题 ,提出一些整改措施和建议 。
关键词 :炸药仓库 ;雷击 ;风险评估有用电设施 , 连照明电灯都没有 , 电源仅拉到生活区 ,主要用于工作人员生活用 。
213 建筑物内的设备根据实地勘察了解 ,该炸药仓库内有安全防盗 报警系统 , 通过电话线传到门卫 , 内部没有其它设 备 。
214 储存物品该炸药仓库内主要储存硝铵炸药和雷管 。
炸药 和雷管均具有易爆性 ,遇明火 、电火花 、震动 、撞击易 爆炸 。
215 该炸药仓库主要从事炸药和雷管的批发销售 , 平时工作人员共计 4 人 ,而营业时平均活动人员约2 人/ 小时 。
接触和跨步电压有可能对人员构成伤害 。
216 该炸药仓库由于储存的物品具有易燃易爆性 ,雷电闪击后引发的火灾 、爆炸等极有可能引发对附 近人员的二次安全问题 ,因此雷电闪击该炸药仓库 有可能会对周边环境带来危害 。
引言雷击风险评估旨在运用科学的原理和方法 ,对 项目可能遭受雷击的概率及雷击后产生后果的严重 程度进行分析计算 ,可以从经济价值上知道雷电防 护的必要与否 ,并采取恰当的雷电防护措施 ,既达到 雷电防护的目的 ,又节约防护成本 ,真正实现经济 、 有效 ,给建设单位在防雷工程设计 、施工 、运行管理 中提供既科学合理又经济安全的工作依据 。
为准确的把握某炸药仓库雷电活动规律 ,科学 的指导防雷设计 ,以减少或避免建筑物遭受雷击而 引起雷电灾害 , 受该炸药仓库的委托 ,笔者组织人 员对该炸药仓库进行了雷击风险评估 ,现就评估的 有关技术过程简述如下 :2 该炸药仓库的环境情况211 位置环境利用库方提供的设计资料和现场进行勘察 ,了解到该炸药仓库位于来宾市东面的一个小土坡上 ,距来宾市约 210 km ,距来 (宾) —正 (龙) 公路 016 km ,东北面是垃圾场 ,其它三面是甘蔗地 ,离民居较远 , 周边环境比较空旷 。
![矿山综合防雷方案[科比特防雷品牌]](https://img.taocdn.com/s1/m/459e7f0749649b6648d747f6.png)

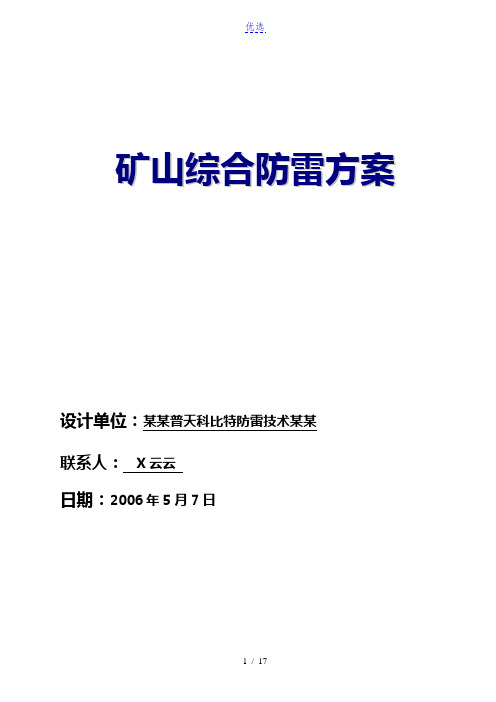

矿山综合防雷方案设计单位：某某普天科比特防雷技术某某联系人：X云云日期：2006年5月7日目录一、公司简介3二、雷电防护原理4三、现场勘察报告5四、设计方案报告6设计依据7设计要点7方案具体内容9防雷设备技术参数12工程预算18五、用户19六、服务承诺20七、附图21公司简介某某普天科比特防雷技术某某是从事防雷产品研制、开发、生产及及服务于一体的高科技专业性防雷公司，为社会各界提供完善的防雷工程设计、产品安装、检测维护及技术咨询，其主要产品有KBT系列电源防雷器和信号防雷器，共100余个品种。
产品主要性能符合国际电工委员会标准IEC1312-3，ITV-TSK.11，ITV-TSK K20要求和有关国家标准，行业标准要求。
拥有一流的雷电检测中心，雷电试验场所，科学的管理方式、先进的检测手段、雄厚的技术力量、严格的工艺流程，使本公司产品具有如下特点：1.高可靠质量保证2.通流容量大3.响应时间快4.插入损耗少本公司防雷产品分电源类和信号类，电源类有串联式和并联式，信号类分为：计算机网络类、视频类、音频类、馈线类。
广泛应用于：1.通信机、计算机电源电路和信号电路的冲击保护；2.楼宇、建筑物供电系统的防雷保护：3.高速公路、铁路、航空系统、金融证券系统的防雷保护；4.野外气象站、雷达站、各种数据采集系统的防雷保护；5.工业配电柜（板）的防雷和防操作过电压保护。
“科比特”永远追求科学的管理方式、以优良的性价比、独特和完善的售后服务来赢得市场！雷电防护原理1.雷电的危害自然界的雷击分为直击雷、雷电感应过电压及雷击电磁脉冲辐射（LEMP）两大类；1）、直击雷是雷雨云对大地和建筑物的放电现象。
它以强大的冲击电流、炽热的高温、猛烈的冲击波、强烈的电磁辐射损坏放电通道上的建筑物、输电线、室外设备，击中人、畜造成人、畜伤亡。
2）、雷电感应过电压和雷击电磁脉冲（LEMP），是由于雷雨云之间和雷雨云与大地之间放电时，在放电通道周围产生的电磁感应、雷击电磁脉冲辐射以及雷云电场的静电感应，使建筑物上的金属部件，如管道、钢筋、电源线、信号传输线、天馈线等感应出雷电高电压，沿这些线路通过室内的管道、电缆、走线桥架进入各种电子、电气设备，从而放电并损坏这些设备。

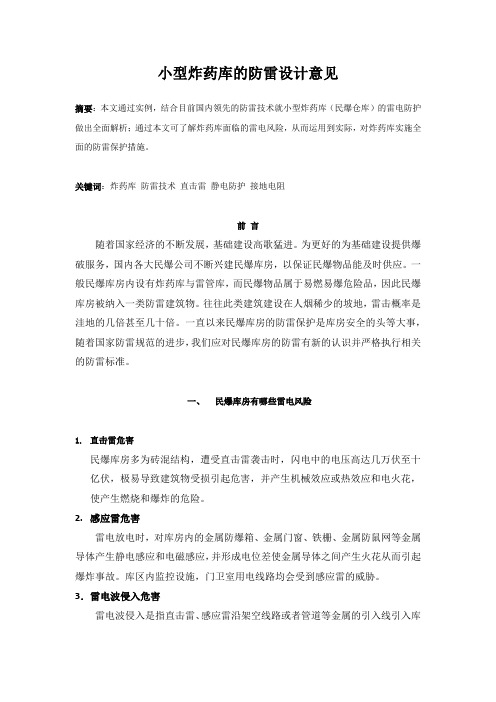

小型炸药库的防雷设计意见摘要：本文通过实例，结合目前国内领先的防雷技术就小型炸药库（民爆仓库）的雷电防护做出全面解析；通过本文可了解炸药库面临的雷电风险，从而运用到实际，对炸药库实施全面的防雷保护措施。
关键词：炸药库防雷技术直击雷静电防护接地电阻前言随着国家经济的不断发展，基础建设高歌猛进。
为更好的为基础建设提供爆破服务，国内各大民爆公司不断兴建民爆库房，以保证民爆物品能及时供应。
一般民爆库房内设有炸药库与雷管库，而民爆物品属于易燃易爆危险品，因此民爆库房被纳入一类防雷建筑物。
往往此类建筑建设在人烟稀少的坡地，雷击概率是洼地的几倍甚至几十倍。
一直以来民爆库房的防雷保护是库房安全的头等大事，随着国家防雷规范的进步，我们应对民爆库房的防雷有新的认识并严格执行相关的防雷标准。
一、民爆库房有哪些雷电风险1.直击雷危害民爆库房多为砖混结构，遭受直击雷袭击时，闪电中的电压高达几万伏至十亿伏，极易导致建筑物受损引起危害，并产生机械效应或热效应和电火花，使产生燃烧和爆炸的危险。
2.感应雷危害雷电放电时，对库房内的金属防爆箱、金属门窗、铁栅、金属防鼠网等金属导体产生静电感应和电磁感应，并形成电位差使金属导体之间产生火花从而引起爆炸事故。
库区内监控设施，门卫室用电线路均会受到感应雷的威胁。
3．雷电波侵入危害雷电波侵入是指直击雷、感应雷沿架空线路或者管道等金属的引入线引入库房内，发生闪击放电产生电火花而造成爆炸、燃烧等事故。
4．静电的危害由于静电的电量虽然不大，但是，其电压却很高，因而容易发生放电，产生静电火花，极易引起燃烧、爆炸。
综上所述，小型雷管炸药库的雷电危害方式主要有以上四种，不论哪一种都会产生电火花而产生爆炸和燃烧的危险。
二、实例说明如何有效采取防雷保护措施任何理论都应建立在实践之上，高于实践又不脱离实践，否则其理论毫无意义。
下面笔者以真实案例进行说明，把相关防雷技术理论与案例结合，从而让读者对炸药库房的防雷有新的认识。
浅析炸药雷管库综合防雷设计方案炸药雷管库综合防雷设计方案是为了保障炸药雷管库的安全运行而设计的一项重要措施。
炸药雷管库是储存和管理大量炸药和雷管的重要设施，一旦发生雷击或静电放电等情况，将会对周围环境和人员造成极大的危害。
设计一个完善的综合防雷方案对于炸药雷管库的安全运行至关重要。
针对炸药雷管库的特点以及存在的安全隐患，我们需要对雷击和静电放电进行有效的防范。
雷击是指雷电对建筑物或设施的直接命中，会产生强大的电能和热能，对设施本身和内部物品造成严重损害；静电放电是指在摩擦或接触过程中电荷的累积和释放，也会给炸药雷管库的安全带来潜在威胁。
我们需要制定相应的防雷方案。
我们需要对炸药雷管库的建筑结构和设备进行合理的设计和配置，以提高其防雷性能。
在建筑结构方面，可以采取钢筋混凝土结构，并在建筑周围设置避雷带和接地装置，以提高建筑物的耐雷能力；在设备配置方面，需要选择防爆、防静电的设备，确保雷管库内部设备的安全运行。
炸药雷管库的综合防雷方案还需要对其周围环境进行有效的防护。
周围环境的防护主要包括绿化、排水和排气等方面的设计。
良好的绿化可以有效降低雷击的危害，排水和排气系统可以减少周围环境中的静电，提高炸药雷管库的安全系数。
需要对炸药雷管库的管理和维护进行严格的规范。
制定详细的管理制度和应急预案，加强对炸药雷管库的巡查和检测，确保其设施和设备的正常运行。
定期对炸药雷管库进行维护和检修，及时处理设施设备的故障和隐患。
浅析炸药雷管库综合防雷设计方案是一个综合性的工程，需要从建筑结构、设备配置、环境防护和管理维护等多个方面进行系统规划和设计。
只有全面考虑炸药雷管库的安全隐患，采取科学合理的防雷措施，才能有效确保炸药雷管库的安全运行，保障周围环境和人员的安全。
浅析炸药雷管库综合防雷设计方案【摘要】炸药雷管库是一个非常容易被雷击的地方，因此需要一个综合的防雷设计方案来保障工作人员和设备的安全。
本文首先分析了雷管库防雷的需求，探讨了雷击对设备和人员可能造成的危害。
然后详细介绍了炸药雷管库雷电防护设计和接地设计，提出了有效的防雷策略。
接着描述了防雷设备的配置方法以及防雷维护管理的重要性。
最后对整个炸药雷管库综合防雷设计方案进行总结，强调了安全第一的原则。
通过本文可以了解到如何有效地保护雷管库不受雷击的危害，为雷管库的安全运营提供了重要的参考。
【关键词】炸药雷管库、综合防雷、设计方案、雷管库、雷电防护、接地设计、防雷设备、配置、维护管理、总结1. 引言1.1 炸药雷管库综合防雷设计方案炸药雷管库是军事和民用领域中重要的储存设施，其中的炸药和雷管存放着高度危险的能量，一旦发生雷击或静电放电等情况可能引发爆炸，给周围环境和人员造成严重危害。
为了确保炸药雷管库的安全运行，必须进行综合防雷设计方案的制定和实施。
综合防雷设计方案是指综合考虑雷管库的防雷需求，包括雷电防护设计、接地设计、防雷设备配置和防雷维护管理等方面的内容，以全面提高雷管库的防雷性能和安全性。
通过科学合理的设计和管理，有效减少雷击和静电放电对雷管库的影响，确保炸药雷管的安全储存和使用。
2. 正文2.1 雷管库防雷需求分析雷管库防雷需求分析是炸药雷管库综合防雷设计方案的重要组成部分，其主要目的是为了保障雷管库内的炸药和雷管不受雷击或静电等因素影响，确保雷管库的安全运行。
在进行雷管库防雷需求分析时，需要考虑以下几个方面：要考虑雷击防护。
雷击是雷管库内炸药和雷管受到损坏的重要原因之一，因此需要在设计防雷方案时考虑如何有效地防护雷击的影响，可以采取建造避雷网、安装避雷针等措施来减少雷击对雷管库的影响。
还要考虑静电防护。
在雷管库内，由于炸药和雷管的特性，静电也是一个重要的影响因素，需要考虑如何控制和消除雷管库内的静电积聚，可以采取通风换气、静电消除器等措施来减少静电对雷管库的影响。
浅析炸药雷管库综合防雷设计方案炸药雷管是用于爆破作业的重要材料，如果在储存、运输和使用过程中受到雷击，就会引发严重的安全事故。
炸药雷管库的防雷设计显得尤为重要。
本文将从雷击原理、炸药雷管库的特点、防雷设计原则等方面进行分析，为炸药雷管库的综合防雷设计提供一些参考方案。
一、雷击原理雷电是一种高能量的大气物理现象，雷电主要是在云与云之间、云与地面之间或云与空中物体之间产生，并且以电光和雷声的形式显现出来。
当雷电击中金属建筑或设备时，会引发大量的电流通过金属导体，造成雷击事故。
在炸药雷管库中，雷击主要通过直击和感应两种方式发生。
直击雷击是指雷电直接击中炸药雷管库建筑或设备，而感应雷击是指雷电通过感应作用引起的间接雷击。
在炸药雷管库的防雷设计中，需要考虑到这两种雷击方式，制定相应的防雷措施。
二、炸药雷管库的特点1. 易燃易爆：炸药雷管是一种高度易燃易爆的物品，在雷击事故发生时，很容易引发火灾或爆炸。
2. 体积大、数量多：炸药雷管库一般会储存大量的炸药雷管，因此在防雷设计中需要考虑到库房的体积大小和雷击的影响范围。
3. 地理位置特殊：炸药雷管库一般会选择在偏远山区或郊区，离人口稀少的地方建设，这就对雷击事故的应急救援提出了更高的要求。
三、防雷设计原则1. 避雷范围划定：对炸药雷管库的周边区域进行雷电活动频率和雷暴天气的分析，确定炸药雷管库的雷击危险区域范围，制订相应的避雷措施。
2. 结构设计防雷：采用金属建筑或设备的外壳进行保护，利用金属导体对雷电进行安全接地，减小雷击对建筑和设备的伤害。
3. 接地设计：在炸药雷管库的周边区域设置良好的接地装置，确保雷击时电流能够迅速通过接地装置排出，避免危及库房内的炸药雷管。
4. 防雷设备选择：选择适合炸药雷管库的防雷设备，如避雷针、避雷带、避雷网等，根据库房的实际情况进行合理的布置。
5. 防雷控制系统：建立炸药雷管库的防雷控制系统，包括雷击检测、防雷报警、防雷保护等功能，及时发现雷击风险，采取必要的安全措施。
浅析炸药雷管库综合防雷设计方案炸药雷管是一种敏感易爆物品，常应用于爆破、采矿、建筑工程等行业。
炸药雷管在储存、运输、使用过程中都存在着严重的安全隐患，一旦被雷击、静电火花或者应力振动等外部因素影响，都会引起严重的事故甚至爆炸，对人身和财产造成严重危害。
因此，对炸药雷管库进行综合防雷设计方案的制定是非常重要和必要的。
炸药雷管库综合防雷设计，是指对炸药雷管库建筑物外部、内部、电气装置及其设备、机器设备等系统的设计、安装及运行维护，采取多种防雷措施，实现对炸药雷管库物防雷、人防雷的安全措施的全过程管理和监督。
1. "分级别、分区域" 的原则。
对于炸药雷管库内部和周围的环境特点和要求进行分析，按照重要程度和雷击可能性的大小以及使用场所的特定要求划分为不同的区域分别进行设计安装。
2. "预防为主，综合治理" 的原则。
在进行炸药雷管库防雷设计时，采取多的防雷措施，建立统一的防雷防静电管理体系的同时采取预防性措施，防止雷击和静电的危害，实现综合防治。
3. "科学规划，经济合理" 的原则。
在炸药雷管库综合防雷设计安装过程中，要合理规划，科学设计安装方案，选用高效、低耗、高性价比的防雷措施和设备，确保防雷设计达到科学、合理、安全、可靠的要求。
1.建筑物外部防雷系统。
包括喇叭型接地极阵列式接地系统，接地带和接地网制作安装、并配备持续监测装置。
在建筑物外部安装各类避雷装置进行防雷、接地，减少雷电影响。
2.电气装置及其设备防雷系统。
包括涉雷采购选型和检测，电气设备防雷联接设计安装，设备接地设计等。
4.内部防雷系统。
包括炸药雷管库内部防雷记录、防雷漏电监测装置安装、炸药雷管库防静电地及导电性粘贴剂等。
5.防火措施。
对炸药雷管库进行火灾隐患评估，采取必要的防火措施，确保在防雷措施之外的紧急情况下，也能确保人员和财产的安全。
在制定和实施炸药雷管库综合防雷设计方案时，要结合具体实践情况，采取科学、切实可行、技术可靠的方法和手段，确保防雷设计方案的有效性和安全性。
双甲级防雷设计/施工资质安顺某炸药库综合防雷设计方案设计单位：湖南普天科比特防雷技术有限公司联系人：刘云云日期：2013年7月20日基本情况：该炸药库内共有二个库房，一个雷管库，一个炸药库，炸药库的长*宽*高为5*3*2.8m，雷管库的长*宽*高为3*3*2.8m，两库之间的间距为12米，库房中间是一块空地。
因土质表层为回填土，现估算该地土壤电阻率为300Ω·m。
针对上述情况，该库雷击安全隐患十分严重，外加炸药库为第一类防雷建筑物，且位于郊区，雷击风险增加，鉴于此，做好炸药库的防直击雷工作不容小视。
前言雷电是一种自然现象。
随着微电子、计算机技术的迅速发展，以集成电路为核心的各种测控及网络通讯系统已广泛应用于现代生活的各个领域。
这类设备对过电压、过电流、电磁脉冲等外来干扰极其敏感且耐受能力极低。
通过对雷电的能量波谱分析可知，雷电波能量主要集中在低频段，极易与工频（50HZ）的供电线路形成耦合，造成雷电波的侵入；加之机房内的计算机设备采用了大量的微电子技术，由于微电子设备的特殊性，其速度快、精度高，但抗干扰能力差，极易毁坏。
而雷电电磁脉冲是一种强电磁干扰源，以不同的途径侵入电子设备内部，轻则干扰设备的正常运行，造成数据失真；重则使电子设备局部损坏或整机报废。
一、雷电的防护原理在低压供电系统、测量和控制系统、计算机网络，有许多因素可引起过电压浪涌。
下面所述的四种造成的危害最大。
直击雷：如果雷电直接对有外部防雷装置的建筑物或者直接打到建筑物顶部的可以通过某种途径传输雷电流入地的装置放电(如室外天线，卫星接收装置等)，使得地电位抬升，一大部分雷电流通过保护接地线进入到建筑物的装置和连接的设备。
雷电也可能直接对电源线(低压架空线)或数据线放电，大部分高能雷电流被引入到建筑物里。
附近的雷击：一是，即使建筑物本身没有遭到雷击，附近的雷电闪击也可能引起建筑物装置上的过电压。
这个浪涌过电压直接或通过电感性或电容性耦合到达电子装置、设备的线路上。
或者通过雷电放电通道散发出的磁场，在设备的线路上感应出过电压，建筑物内的长导线回路特别容易感应出过电压。
容性耦合是通过具有高电位差的两点之间的电场产生的，例如在雷电放电通道和金属导线之间。
附近的雷击----雷击电磁脉冲辐射二是，雷电击中附近建筑物或附近其他物体、地面，导致地电压升高，并在周围形成巨大的跨步电压。
部分雷电流可能通过大地传送到接地系统从而入侵建筑物内部设备形成地电位反击。
或者其它防雷装置在对地泄放防雷流时引起接地装置的电位升高，并沿接地系统入侵建筑物内部设备形成地电位反击。
附近的雷击----地电位反击远处的雷击：一是在几公里甚至几十公里的范围内，雷电击中电力或信息通讯线路，然后沿着传输线路侵入设备。
二是在几公里的范围内的雷电闪击，也可能在低压导线、数据线上感应过电压，该过电压也可能将高电压传导到建筑物的接地装置上，从而对电子设备造成极大的危害。
甚至云层之间或云层内部的放电产生的瞬变电磁场也能耦合过电压到导线中。
远处的雷击----传导雷开关浪涌：开关浪涌来自电路的闭合、断开的转换操作，来自感性和容性负载的开关操作，也来自短路电流的阻断。
特别地，大型用电系统或变压器的断开可能引起对邻近的电子设备的损坏。
雷电的破坏力主要表现为：1 产生电效应、热效应和机械力破坏。
2 由于雷电引发的电荷分布不均匀，通过静电感应而产生的局部过压使电子设备损坏。
3 由于雷电流形成的电磁场变化，通过电磁感应使周围导体产生过压。
4 雷击使微电子设备地电位升，导致高电位地反击。
二、雷击的防护对雷电防护，概括的讲就是在良好接地前提下，通过安装合适的过电压（流）保护器预防雷电感应，利用性能良好的避雷针（网、带）预防直接雷击。
防雷系统应包括三个方面：直接雷击的防护、感应雷击的防护和良好的接地系统，缺少任何一面都是不完整的、有缺陷的和有潜在危险的。
A、直接雷击的防护：直接雷击的防护应采用避雷针或避雷带。
按照滚球法计算被保护物应在接闪器的保护范围内，一、二类建筑物防直击雷装置接地冲击电阻不大于10Ω，三类建筑物防直击雷装置接地冲击电阻不大于30Ω，。
避雷装置包括：接闪器、引下线和接地装置。
B、感应雷击的防护：感应雷击防护应主要从线路防护考虑。
机房电源进线·处应加装电源避雷器，机房信号进线处应加装信号避雷器。
建筑物防雷电感应的工频接地电阻不大于10Ω。
计算机场地的安全保护接地应不大于4Ω。
设计方案一、设计依据1.GB50057-2010《建筑物防雷设计规范》2.国际电工委员会IEC60364-5-534《建筑物的电气设施规范》3.GB50343-2004 《建筑物电子信息系统防雷技术规范》4.JGJ16-2008《民用建筑电气设计规范》5.GB50050-95《供配电系统设计规范》6IEC61024-1-1《建筑物防雷—防雷装置保护、级别的选择》7.IEC6063《SPD电源防雷器》8.GB50054-95《低压配电设计规范》9.IEC61643 《接至低压配电系统的瞬态电涌保护器》二、方案组成本方案包括两大部分：第一部分：炸药库各库房的直击雷防护，其目的是保护库房不被直击雷击到，保障工作人员的安全。
第二部分：防雷地网的制作，地网是避雷针、避雷带、避雷器、等电位连接、屏蔽等设施有效发挥作用的保障。
三、方案达到的目的保障库房的人员安全。
四、方案的具体内容1．直击雷防护A ．防雷措施按照GB50057-2010《建筑物防雷设计规范》要求，对炸药库进行防直击雷防护。
即在库房合适的位置安装避雷针作为接闪器，并且有独立的接地地网。
a. 接闪器按照GB50057《建筑物防雷设计规范》（2010版）第3.4.1条 第一类防雷建筑物防直击雷的措施，采用避雷针作为接闪器对该建筑物做防直击雷保护，滚球半径为30米，（第二类45米、第三类60米）具体设计如下：根据现场情况，在炸药库及雷管库之间合适的位置安装1支独立避雷针（安装位置及保护范围见图一），避雷针高度的具体计算如下：)-2(0h h h r r =式中：h r滚球半径30m ； h x 被保护高度2.8m ；r 0 避雷针在屋面的最小保护半径9.2m ；h 避雷针的高度得出避雷针最小高度为9.45m，根据设计需要避雷针高度应满足要求得:h针高取11m，11m高的避雷针在2.8m高度的保护半径为10.56m。
避雷针采用Φ89*δ3.0*6000的钢管、Φ60*δ3.5*3000的钢管、Φ22* *2000的圆钢，圆钢的一端打尖。
钢管与钢管之间采用法兰盘连接。
避雷针基础：避雷针基础采用钢筋混凝土制作，采用地脚螺栓将避雷针底板固定。
避雷针基础型号长*宽*深为0.6*0.6*1.0m。
b.引下线以独立避雷针的金属支撑柱为引下线。
c.接地装置因炸药库为第一类防雷建筑物，防直击雷独立地网的接地电阻值不大于10欧姆。
单个地网具体设计如下：水平接地体采用36米40*4的扁钢，垂直接地体采用12根40*4*1500的热镀锌角钢，连接方式为电焊连接，新建地网的接地电阻不大于10欧姆。
1．水平接地体的接地电阻计算如下：式中：ρ──原地层的电阻率 300Ω·mγl──水平接地体长度 36mcd──地沟宽度 0.3mt──接地体埋深 0.5mK──土壤利用系数，取1计算得出：水平接地体的接地电阻测量值为Rs =15.62Ω2．垂直接地体采用40*4*1500的热镀锌角钢1）单根垂直接地体的接地电阻按下式计算:Ω165.13)4(ln π2ργ==dl l R c c c 式中： γρ── 原地层的电阻率 300Ω·mc l ── 垂直接地体长度 1.5md ── 垂直接地体等效直径, 0.0336m2）12根垂直接地体并联电阻值：Ω14.48η1==n Rc R式中：Rc 为单根垂直接地体的电阻值165.13Ωn 为接地体的根数 取12根η 为多根接地体共用时的利用系数 取0.953.水平接地体，垂直接地体构成的整个地网的工频接地电阻：计算公式如下Rs R R Z 1111+==7.52Ω＜10Ω 能满足接地电阻设计要求.Rs ：水平接地体的接地电阻1R :垂直接地体的接地电阻直击雷施工需按照设计施工图来施工，施工工艺符合D501-1-4《防雷接地与安装》来施工。
防直击雷所用材料服务与承诺1、本公司保证所提供的产品符合国家有关防雷产品的法规和标准。
2．本公司防雷工程中所使用的产品实行一年内免费更换，五年内免费维修，终身维护。
3．我公司承包的防雷工程中所使用的产品，保修期的起始日期为产品安装之日。
4．保修期内对符合保修条件的产品，不收取备件费和工时费；对不符合保修条件的产品，收取备件费，免收工时费。
5．凡本公司施工的防雷工程，保证防雷系统及被保护系统的安全有效运行，如防雷系统出现故障，自接到通知之时起，省外48小时派员赶到现场处理，省内24小时派员赶到现场处理，市内4小时派员赶到现场处理。
6．公司对各用户实行免费提供防雷技术人员培训，免费提供防雷技术咨询。
7．本公司所使用的产品均由中国人民保险公司质量承保。
8．本《服务与承诺》解释权归湖南普天科比特防雷技术有限公司。
湖南普天科比特防雷技术有限公司设计图避雷针及地网设计施工图1.避雷针安装位置及保护范围图2.避雷针设计施工图3.地网设计施工图。
