ibmv3500开关机流程

附件六IBM小型机日常操作维护手册目录一、报修 (3)二、开关机 (3)1 开机 (3)A 无分区： (3)B 有分区： (3)2 关机 (4)A 无分区 (4)B有分区 (4)三、日常维护 (4)四、系统备份(仅rootvg备份) (6)一、报修如果碰到硬件或者软件故障，请打IBM 800免费报修电话IBM硬件报修电话8008106677IBM软件报修电话8008101818-5004报修前需要准备：1)机器序列号（如9117-570 06348DA）2)客户单位3)客户联系人及电话4)机器所在城市5)问题描述6)相关日志二、开关机1 开机A 无分区：1)检查电源是否插好2)液晶面板出现“OK”字样，指示灯2秒钟闪烁一次，表示机器此时处在关机状态。

3)按下前面板上白色按钮后，主机会进入硬件自检和引导阶段；液晶面板会显示开机过程码，每一代码表示自检或引导的不同阶段，引导结束时，液晶面板代码消失，终端上有显示，进入AIX操作系统初始化,最后会出现登录提示。

4)如果主机长时间停留在某一代码上(大于20分钟)，说明主机或操作系统有故障，请打IBM硬件保修电话8008106677，并提供相关代码。

B 有分区：5)检查电源是否插好6)在HMC中看Service Management里面对应服务器的状态，应为Power off状态7)选中对应的服务器，选中Power On, 选项为Partition to Standby，点击OK8)主机开始硬件自检，启动结束后，在HMC中看到对应的服务器为Standby状态9)选中该主机的对应分区，点击“Active”，启动分区2 关机A 无分区1)停应用2)shutdown -F停操作系统，如果机器全分区，液晶面板会显示停机过程码，最后出现“OK”字样，指示灯2秒钟闪烁一次。

表示停机过程结束。

如果只是需要重新启动，用“shutdown -Fr”命令。

B有分区1)停相关分区应用2)shutdown -F停相关分区3)在HMC中选中对应的服务器，选中Power Off,点击OK4)对应服务器的状态最终应为Power off状态三、日常维护首先对于机器的日常维护来说，要先观察机器的黄色报警灯是否亮起，如果报警灯亮起则登入操作系统使用以下的步骤进行查看：1)#errpt –dH（查看硬件错误日志，一般关心P、H类型的错误）ERROR_IDENTIFIER TIMESTAMP T C RESOURCE_NAME ERROR_DESCRIPTION0E017ED1 0405131090 P H mem2 Memory failure其中，TIMESTAMP代表日期，以MMDDhhmmYY格式；如0319131008表示2008年3月19日13时10分T(Type)一栏中，P表示永久性错误，T 表示零时性错误，U 表示不能决定是什么错误，I 表示信息而非错误。

IBM TS3500磁带库操作手册下图1显示了TS3500磁带库的主要组件图1－TS3500磁带库的主要组件。

前门是打开的，并且切除了库的一侧以显示这些组件。

1－库机架2－盒带存储插槽3－磁带机4－前门5－门安全开关6－上层I/O站7－下层I/O站8－操作面板1、库机架库机架是TS3500的基本构建块，本项目中：所有的库和扩展机架都包括1个导轨组合件、盒带存储插槽和12个磁带机插槽。

基本机架包括：盒带存取器，存取器控制器，带有16个盒带存储插槽的上层I/O站，带有16个盒带存储插槽的下层I/O站，操作员面板，操作员面板控制器。

每个机架的背面都有维护存取口，使维修人员能存取磁带机和电源结构，如图2：图2－库机架中电源结构位置图。

2、盒带存储插槽盒带存储插槽安装在TS3500磁带库的机架内，用来存储盒式磁带，每条存储插槽都具有一个唯一的地址，以标识其物理位置。

存储插槽的地址由3个值构成：机架号——用Fxx表示，其中F是机架，xx是机架号。

基本机架的机架号为01，依次递增。

列号——用Cyy表示，其中C为列，yy为列号。

对于每个机架，左机架壁处的那一列的列号为1。

所有机架壁上的列号均为奇数，而所有门壁上的列号均为偶数。

行号——用Rzz表示，其中R为行，zz为行号。

对于各列，顶端存储位置的行号为1，向下各行以1为单位增加。

3、磁带机TS3500磁带库中的每个机架都可包含以下一种磁带机类型：IBM LTO Ultrium磁带机，包括Ultr4，Ultr3，Ultr2或者Ultr1磁带机。

IBM 3592磁带机，包括3592-J1A磁带机或者TS1120磁带机。

4、门前门位于磁带库中每个机架的前面，能让操作员能对安装在门壁和机架壁上的盒带存储插槽进行操作，如图3：图3－TS3500磁带库的前门1－操作员面板；2－电源开关；3－I/O站；4－I/O站；5－门把手；6－键锁。

除服务架以外，如果您在操作中打开任意机架的前门，则磁带库中正在运行的操作将会失败，并决绝新的操作请求，直到关闭所有的门。

V3500/V3700加电开机步骤：
1. 开启SAN交换机（如果有）
2. 开启V3500/V3700所管理外部存储（如果有）
3. 开启V3500/V3700扩展柜（如果有）
4. 开启V3500/V3700控制器柜
V3500/V3700关机步骤：
注意：在关闭V3500/V3700系统的时候，请勿直接关闭电源按钮，否则可能造成
电池损坏，
导致下次启动可能需要花费数小时
请使用图形界面的关闭系统
1 •在关闭V3500/V3700之前，请确保主机访问已经停止，数据备份已经完成，否则此操作可能造成
数据丢失。

2.在gui上关闭系统
1 4 1 U 1 V b
1
点击关机之后，等到电源后面指示灯，由两个绿灯常亮变成一个绿灯常亮一个绿灯闪烁
的情况下，再关闭控制器电源按钮
3•关闭V3500扩展柜电源（如果有）。

日常维护手册一．AIX操作系统常用命令1系统开关机AIX引导分为多用户（NORMAL）和单用户（SERVICE）引导两种。

多用户（NORMAL）引导：在主机液晶面板显示“OK”情况下，按下主机前面板的白色电源按钮；单用户（SERVICE）引导：将AIX第一张系统光盘放入CDROM，按下主机前面板的白色电源按钮，在屏幕出现显示后，第二声喇叭声响起之前，按下“5”键。

系统关机命令及顺序：1．将应用顺序及数据库系统停止；2．利用#shutdown指令；2设备查看命令a)lsdev命令该命令用来查看系统设备信息。

#lsdev –Cc 设备类型常用的设备类型有：processor, disk, adapter, tape，memory, tty等。

b)lspv命令用来查看系统硬盘信息。

#lspv 硬盘名用来查看具体硬盘的信息，#lspv -l 硬盘名用来查看硬盘上逻辑卷信息，#lspv –p 硬盘名查看该硬盘物理分区的信息。

c)lscfg命令该命令用来查看设备配置信息。

#lscfg –vl 设备名d)lsattr命令该命令用来查看设备的属性信息。

#lsattr -El设备名3逻辑卷操作命令a)lsvg该命令用来查看系统定义的VG（卷组）。

#lsvg -o查看系统当前激活的VG （卷组）。

#lsvg VG名查看该VG（卷组）的信息，包括PP大小、多少，已使用（分配）的空间，自由空间大小等信息。

#lsvg -l VG名查看该VG（卷组）已经定义的逻辑卷。

#lsvg -o |lsvg -il列出所有系统mount上的逻辑卷。

4文件系统操作命令a)lslv该命令用来列出该逻辑卷所有属性。

b)smitty crjfs该命令用来创建一个文件系统。

c)mount该命令用来查看已安装的文件系统。

#mount 文件系统名用来安装一个文件系统。

#mount -a用来安装所有定义的文件系统#unmount 文件系统名用来卸载一个文件系统。

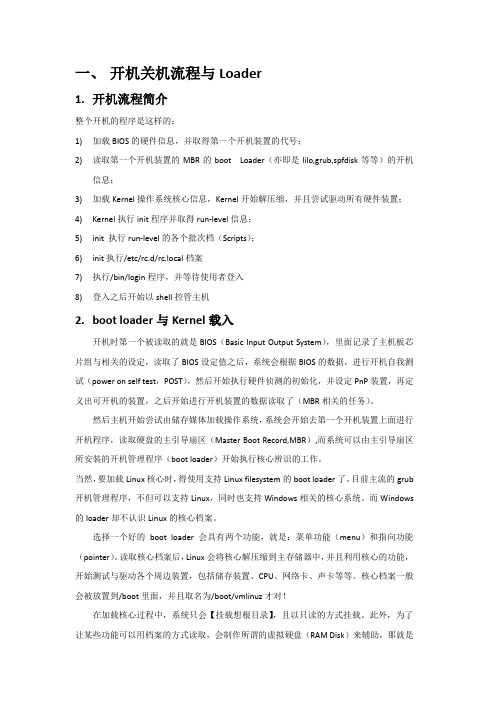

一、开机关机流程与Loader1.开机流程简介整个开机的程序是这样的：1)加载BIOS的硬件信息，并取得第一个开机装置的代号；2)读取第一个开机装置的MBR的boot Loader（亦即是lilo,grub,spfdisk等等）的开机信息；3)加载Kernel操作系统核心信息，Kernel开始解压缩，并且尝试驱动所有硬件装置；4)Kernel执行init程序并取得run-level信息；5)init 执行run-level的各个批次档（Scripts）；6)init执行/etc/rc.d/rc.local档案7)执行/bin/login程序，并等待使用者登入8)登入之后开始以shell控管主机2.boot loader与Kernel载入开机时第一个被读取的就是BIOS（Basic Input Output System），里面记录了主机板芯片组与相关的设定，读取了BIOS设定值之后，系统会根据BIOS的数据，进行开机自我测试（power on self test，POST），然后开始执行硬件侦测的初始化，并设定PnP装置，再定义出可开机的装置，之后开始进行开机装置的数据读取了（MBR相关的任务）。

然后主机开始尝试由储存媒体加载操作系统，系统会开始去第一个开机装置上面进行开机程序，读取硬盘的主引导扇区（Master Boot Record,MBR）,而系统可以由主引导扇区所安装的开机管理程序（boot loader）开始执行核心辨识的工作。

当然，要加载Linux核心时，得使用支持Linux filesystem的boot loader了，目前主流的grub 开机管理程序，不但可以支持Linux，同时也支持Windows相关的核心系统。

而Windows 的loader却不认识Linux的核心档案。

选择一个好的boot loader会具有两个功能，就是：菜单功能（menu）和指向功能（pointer）。

请按照以下操作规范的进行设备开机、关机操作【设备开机操作】1、打开教室总电源，并用钥匙打开锁住的黑板；2、按下设备“总电源”，机器指示灯为红色；3、按下“TV POWER键”(机器指示灯由红灯转为绿灯),大屏点亮；4、轻触中控面板上的彩色小屏幕，屏幕亮起，点击“开机”选项；5、等待电脑启动，可正常触控即可使用。

【设备关机】1、从电脑的“开始”选项中点击“关闭计算机”，关闭电脑；2、等待电脑完全关闭后，屏幕会显示“无信号”；3、按下“POWER键”(大屏指示灯由绿灯转为红灯)；4、按下设备“总电源键”关闭设备；锁上黑板；5、若长时间离开教室，需关闭教室总电源。

【维护注意事项】1、触摸显示屏采用液晶材质，属于精密部件。

请勿用尖锐或坚硬的物体刻画触摸显示屏，以免造成触摸显示屏失效或损坏。

2、本触摸显示屏含有电子元件，请勿用水洗的方式清洗显示屏。

当触摸显示屏有脏污时，用干净柔软的干抹布或蘸有少量清水的抹布轻轻擦拭即可。

3、请不要将设备与有腐蚀性的物质接触，以免造成损坏。

【展台的使用】1、轻触中控面板上的彩色小屏幕，屏幕亮起，根据屏幕上的提示找到“展台”，按下该选项下方的黑色小按钮，会切换到展台的选项；2、轻触屏幕上的“展台开”选项，等待展台自动打开，3、待展台打开，回到电视机大屏前，按下大屏幕下方“信号源”按钮，将信号源切换到“高清2”，稍作等待即会出现展台画面；4、一般展台会自动对焦，在使用中如果成像不清晰，需要放大缩小呈现画面或者开关LED灯，轻触中控上的小彩屏，轻触相应选项，若需更多操作，轻触“下一页”，（一般放缩画面后，展台会自动进行对焦，如画面不清晰，轻触小彩屏上的“自动对焦”即可）；注意：展台若不使用，一定要将其关闭5、轻触中控面板上的彩色小屏幕，屏幕亮起，轻触“展台关”，等待展台自动关闭合上（在展台关闭过程中不要切断电源）6、回到电视机大屏前，按下屏幕下方的“信号源“按钮，将信号源切换回“高清1“，显示电脑的画面。

电脑的正确开关机方法
正确开机方法：
1. 打开电源：首先，需要确认电脑电源插头插上插座，然后打开电源开关。

2. 启动电脑：按下电脑主机的电源按钮，等待几秒钟，直到显示器闪烁，屏幕上出现启动画面，启动成功。

正确关机方法：
1. 保存工作：在关机前，要先保存所有正在进行的工作，确保数据不丢失。

2. 关闭应用程序：关闭所有打开的应用程序和窗口，确保所有进程已经完成并关闭。

3. 关闭电源：点击开始菜单，选择“关机”，等待电脑关闭，也可以长按电源按钮直到电脑关闭，然后关闭电源开关。

注意，不应该直接断电关机，这可能会导致数据丢失和系统故障。

电脑开关机的正确的操作步骤顺序
电脑的开关机在很多人眼里不过是一件非常简单的事情了，不过虽然操作的动作简单，要是操作的方法不适当的话，是有可能会对电脑造成不必要的损坏的，所以正确的开关机就显得尤为重要了，那么电脑开关机的正确操作顺序是什么呢?新手们随小编来具体学习一下吧。

1、开机的正确操作步骤
1)首先把总电源打开(接通主机与显示器的总电源)
2)接着先开显示器，这个经常有人弄错了，这样做对显示器比较好;
3)再打开主机，打开显示器之后就可以按主机的开始按钮了，这个顺序不要反了哦，不然会对机器的使寿命造成损坏的;
2、关机的正确操作步骤
1)先关闭电脑运行的所有程序，这样关机速度会加快哦;
2)然后再关闭计算机，点击“开始/关闭计算机/关闭”进行关闭;
3)关闭显示器，这里要等待显示关机完成之后，也就是显示器黑屏后，就可以关闭显示器了;
4)关闭电源，把总电源关闭掉即可。

这样就关闭完成了。

以上就是关于电脑开关机的正确操作顺序了，看似简单的操作步骤，但是正确的开关机顺序能够延长电脑的寿命哦，所以不容忽视哦，感兴趣的朋友们可以学一下。

电脑开关机的正确的操作步骤顺序将本文的Word文档下载到电脑，方便收藏和打印推荐度：点击下载文档文档为doc格式。

一、开机的过程:
1、打开压缩空气和稳压电源，检查气压（>6.5BAR）和电压
（400V±15V），
2、打开机床电源开关，
3、输入密码进入WINDOWS操作系统，
4、双击RMS控制系统的图标进入RMS控制系统，
5、等RMS控制系统进入P40状态后，选取Mahine菜单里的
Machine ON选项后点OK，然后拧开钥匙，打开全部门后再把门关上（刀库门先关），按Reset按钮，然后把钥匙拧回C位置。

6、待状态栏里的Machine：off变成Machine: on后，点
Handmove进入手动界面，并手动移动各个轴（Z轴往下移一点），然后选取Mahine菜单里的Referencing选项后点OK，使机床回归机床参考点（回零）
7、待状态栏里的P40变成P41, Machine：off变成Machine: ref
后,即可进行正常操作。

二、关机的过程
1、选取Mahine菜单里的Machine OFF选项后点OK,然后点取右
边的END，即可退出RMS控制系统，
2、选取WINDOWS的START项里的SHUT DOWN关闭
WINDOWS系统，
3、待出现IT IS NOW SAFETY TO SHUT DOWN YOUR COMPUTER
后关闭机床电源开关。
