发电机操作流程图

格式：doc
大小：22.00 KB
文档页数：1

下载文档原格式

柴油发电机应急处置流程图2.(正常班)

柴油发电机应急处置流程图(正常班)
双电源停电后中心配电室通知班长
及副班长,主任,
总值班,重要科室等. 联系供电公
司,确定停电
原因及送电
时间.
通知电工班
人员启动柴
油发电机应
急预案
综合楼片区人员去综合楼启动小型发电机给ICU送电.等待柴油发电机送电后给综合楼送电后巡检。

外科楼片区
人员去中心
配电室等待
柴油发电机
送电后给外
科楼送电后
巡检。

放疗楼人员，
外围人员去柴
油发电机房，
将柴油发电机
房的进出口卷
帘门手动打
开。

将原先送电总进
线柜断路器断开，
观察来电时间，
启动柴油发电
机，运行正常
后给各配电室
送电。

通知ICU用正常
电，关闭小型发电
机.
等待市电来电.来
电后
按医院《停送电操作规程》送电
通知综合楼发电机送电部门停发电机电源送市电. 通知外科楼发电机
送电部门停发电机
电源送市电.
通知外科楼发电机
送电部门停发电机
电源送市电.
关闭柴油发电机
停止应急预案。

三相发电机原理图

铁芯同样由硅钢片叠压而成，以减小磁阻并增加机械强度。
气隙
01
气隙是定子和转子之间的间隙，通常很小，以确保磁场能量能够有效地传递。
02
气隙的大小对发电机的性能有很大影响，气隙过大可能导致磁场能量损失增加，气隙过小则可能引起机械摩擦和振动。
04
三相发电机的运行与控制
运行方式与控制策略
感谢您的观看
功率调节
为了使发电机能够根据需求输出不同的功率，需要对发电机的输出功率进行调节。这可以通过改变原动机的输入功率或调节励磁电流来实现。
保护与故障处理
保护措施
为了防止发电机在异常情况下损坏，需要采取一系列的保护措施。这包括过电流保护、过电压保护、欠电压保护、过热保护等。
故障处理
当发电机出现故障时，需要采取适当的措施进行处理。这包括对故障进行诊断、隔离和修复，以及的部件进行更换或修复。
常见故障与排除方法
电气故障
如线路短路、断路等，应检查线路连接，更换损坏的部件。
机械故障
如轴承异响、齿轮打齿等，应更换损坏的机械部件。
温度过高
发电机过热可能是由于散热不良或负载过大，应检查散热系统，
调整负载。
THANKS FOR WATCHING
发展
随着可再生能源和智能电网技术的兴起，三相发电机在新能源发电和分布式发电领域的应用越来越广泛。同时，新型的三相发电机也在不断涌现，如永磁同步发电机和无刷直流发电机等。
02
三相发电机的工作原理图
原理图概述
原理图定义
三相发电机原理图是一种用于描述三相发电机工作原理的图形表示，通过图形符号和布局展示发电机内部各元件的连接关系和工作流程。

康明斯发电机操作手册中文

康明斯发电机操作手册中文康明斯发电机操作手册第一章：引言1.1 概述本操作手册旨在提供康明斯发电机的详细操作说明，以确保用户能够正确、安全地使用该发电机。

第二章：安全须知2.1 重要安全提示2.2 使用场所的安全要求2.3 发电机操作的安全要求2.4 紧急情况的应对措施第三章：发电机的结构与工作原理3.1 发电机主要结构组成3.2 发电机的工作原理3.3 发电机的工作流程第四章：发电机的安装与调试4.1 发电机的安装步骤4.2 发电机的连接与配线4.3 发电机的调试与检验4.4 发电机的运行前检查第五章：发电机的日常操作5.1 启动与停止发电机5.2 发电机的负荷调节5.3 发电机的维护与保养5.4 发电机的故障排除第六章：发电机的保养与维修6.1 发电机的定期保养6.2 发电机的预防维护6.3 发电机的常见故障处理6.4 发电机的维修与更换零件第七章：附件附件1：康明斯发电机技术参数表附件2：发电机安装示意图附件3：常见故障排除流程图附注：1、本文档涉及附件，请参阅附件部分获取更详细的信息。

2、本文所涉及的法律名词及注释：- 康明斯发电机：康明斯公司生产的发电机设备。

- 发电机主要结构组成：发电机的组成部分，如发动机、发电机、控制系统等。

- 发电机的工作原理：发电机产生电能的基本原理，包括磁效应、电磁感应等。

- 发电机的工作流程：发电机的启动、发电、停机等操作流程。

- 发电机的连接与配线：发电机与电力系统的连接方式和配线要求。

- 发电机的调试与检验：发电机安装完毕后的测试与调试工作。

- 发电机的运行前检查：发电机启动前的必要检查工作，以确保安全运行。

- 发电机的负荷调节：根据需要调整发电机的负荷输出。

- 发电机的维护与保养：保持发电机运行良好状态的保养工作。

- 发电机的故障排除：识别和解决发电机出现的故障问题。

- 发电机的预防维护：在发生故障之前，采取预防措施保持发电机的正常运行。

- 发电机的常见故障处理：常见发电机故障的解决方法和处理流程。

火电厂各系统流程图(主系统)

冷却塔的分类
根据空气流动方式的不同，冷却塔可分为自然通风（自然通风冷却塔）和机械通风（机械通风冷却塔）两类。自然通风冷却塔依靠自然风力驱动空气流动，而机械通风冷却塔则通过风机强制空气流动。
冷却塔的维护与管理
为了确保冷却塔的稳定运行和延长使用寿命，需要定期进行维护保养，包括清洗、检查和更换磨损部件。同时，应关注冷却塔的运行工况，合理调整运行参数，提高冷却效率。
定期检查高压设备运行状况，确保安全可靠供电，及时处理故障和隐患。
06
控制系统
控制室
中央控制室
负责监控火电厂整体运行情况，是火电厂运行管理的核心场所。
单元控制室负责监控某一来自元设备的运行情况，如锅炉、汽轮机等。
远程控制室
用于远程监控和操作火电厂设备，通常设置在厂外或远离主厂房的区域。
自动控制
通过自动控制系统，调节火电厂设备的运行参数，使其保持在设定的范围内。
谢谢观看
火电厂各系统流程图(主系统)
目录
• 燃料系统 • 燃烧系统 • 汽水系统 • 冷却系统 • 电气系统 • 控制系统
01
燃料系统
燃料储存
燃料储存设施
包括储煤场、油库等，用于储存各种燃料，如煤、油等。
燃料储存安全
为确保燃料储存安全，需采取措施防止燃料自燃、爆炸等事故发生。
燃料运
燃料运输方式
冷却系统
冷却水处理
冷却水处理的重要性
冷却水在火电厂中起着至关重要的作用，它负责吸收热量并传递给冷却塔，以保持设备的正常运行。为了防止水垢、腐蚀和微生物生长，必须对冷却水进行处理。
化学处理
通过添加化学药剂，如阻垢剂、缓蚀剂和杀生剂，来控制水中矿物质结垢、腐蚀和微生物生长。这些药剂能够稳定水中离子，抑制垢物形成，保护设备和管道不受腐蚀，并杀死或抑制微生物生长。

图解汽轮发电机组工作原理及结构ppt课件

.
28
火力发电厂的几个基本概念
1.饱和水：指在一定条件时，水不能再溶解某种物质而达到此物质的饱和状态，但此饱和水还可以溶解其他物质，里面物质的溶解度并不会互相影响。 2.饱和蒸汽：当液体在有限的密闭空间中蒸发时单位时间内进入空间的分子数目与返回液体中的分子数目相等时，则蒸发与凝结处于动平衡状态。 3.过热蒸汽：就是在一定压力下，蒸汽达到饱和温度，继续吸热，温度超过饱和温度。
2.水力发电：利用水的势能, 来推动水轮机的转子，带动发电机转子，进行发电
.
18
3太阳能发电利用太阳的光辐射，通过光伏组件吸收热量，产生电能。
.
19
太阳能发电和风力发电流程（热核反应)，4氢—1氦，1KG氢的
热核反应，相当地球燃烧19000T的标煤，太阳中可燃烧的氢为10分之1，能燃烧100多亿年。电磁波-粒子流。地球接收的能量只占总能量的20亿分之1。
.
37
反动作用原理
反动力定义：蒸汽在动叶汽道内膨胀时对动叶的作用力。根据动量守恒定律，当气体从容器中加速流出时，要对容器产生—个与流动方向相反的力。基本特点：蒸汽在动叶流道中不仅要改变方向，而且还要膨胀加速，从结构上看动叶通道是逐渐收缩的。
.
38
从作用力方面分析原理
蒸汽流经级时先在喷嘴中膨胀压力降低，速度增加一方面通过速度方
。
.
6
1780年意大利医生加法尼,通过动物组织对电流的反应（他认为电是动物组织产生的）
.
7
1799年意大利物理学家伏特,他认为电不是来源动物 1800年伏特他发明了世界上第一块电池
.
8
1821年英国人法拉第发明了世界上第一台发电机。 1831年他发现当电磁铁穿过一个闭合回路时，线圈内就会产生电流，这就是“电磁感应”。由此他发明了世界上第一台永久磁铁能连续生产电流的发电机

火力发电厂完整系统流程图课件

循环水泵与冷却塔
循环水泵
负责将冷却水从冷却塔送至凝汽器，吸收汽轮机排汽热量后返回冷却塔进行降温。循环水泵通常采用轴流泵或混流泵，具有流量大、扬程低的特点。为提高冷却效果，循环水泵通常采用多台并联运行。
冷却塔
通过自然通风或机械通风方式，将循环水中的热量散发至大气中，降低循环水温度。冷却塔通常由填料、配水系统、通风设备等组成。为提高冷却效果，冷却塔需定期进行清洗和维护。
受体防护
对厂界和敏感点进行噪声监测，确保噪声达标排放。
08
运行管理与维护保养制度
运行操作规程和应急预案演练
运行操作规程
严格执行操作规程，确保机组安全稳定运行，包括启动、停机、负荷调整等操作规范。
应急预案演练
定期组织应急演练，提高员工应对突发事件的能力，包括设备故障、安全事故等紧急情况的处理方法。
锅炉
汽轮机
包括燃烧室、水冷壁、过热器、再热器等，负责将燃料燃烧产生的热能传递给水，生成高温高压的蒸汽。
由高压缸、中压缸和低压缸组成，蒸汽在汽轮机中膨胀做功，驱动汽轮机旋转。
发电机
辅助设备与系统
与汽轮机同轴连接，将汽轮机产生的机械能转换为电能输出。
包括燃料输送系统、给水系统、冷却水系统、烟气处理系统等，保障火力发电厂的稳定运行。
火力发电厂完整系统流程图课件
目录
• 火力发电厂概述 • 燃料供应系统流程图 • 锅炉系统流程图 • 汽轮机系统流程图 • 发电机及变压器系统流程图 • 辅助设备及控制系统流程图 • 安全环保设施流程图 • 运行管理与维护保养制度
01
火力发电厂概述
定义与分类
定义
火力发电厂是利用化石燃料（如煤、石油、天然气等）燃烧产生的热能来发电的工厂。

第07讲直流电机的功率流程

Ea = U - Ra I aN = 95V
n=
Ea = 763.9860 r/min Ce F
Ea = U N + Ra I a + 2 = 240.0249V
Ia Ea
IN UN
If
PM = Ea I a = 71.076kW
2nN p = 100.5310rad/s 60 P T = M = 707.0076N ?m W W=
P 72.738kW 1 = P M + pm + pFe =
掌握直流发电机的功率流程和效率计算。掌握改变直流电动机的旋转方向的方法。掌握判断直流电机运行状态的方法。掌握直流电动机的功率流程和效率计算。
课后作业讲解
教材第1章作业解答
【解】（1）
Z u = S = K = 20, Zu 20 y1 = = = 5, 2p 4 y = 1, y2 = y1 - y = 4, yk = y = 1
（2）（3）（4）
（5）
2a = 2 p = 4
【解】（1）
Z u = S = K = 19, K - 1 19 - 1 y= = = 9 p 2 y1 = 5 y2 = 4, yk = y = 9
（2）（3）（4）
n
N
S
N
S
11 12 13 14 15 16 17 18 19
1
2 3
4
5 6
P 1= P N + å p = 23189W
直流电动机的功率流程
以并励直流电动机为例。输入功率为电功率，由电源提供。电流流过电枢绕组时，将在内电阻上产生电损耗（主要包括电枢电阻上的损耗和电刷上的电损耗），并产生电磁转矩，从而转变为机械功率（即电功率经过电枢绕组在磁场中受力转化成的机械功率，称为电磁功率）。电磁功率驱动电枢旋转时，还要扣除机械损耗和铁耗,其余功率才是真正驱动负载旋转的机械输出功率。

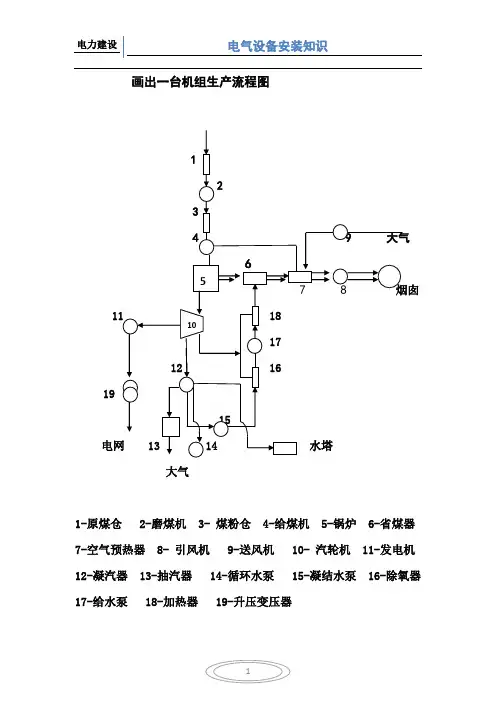

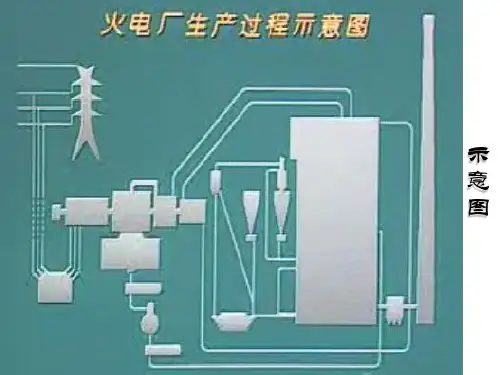

火电厂生产过程示意图

蒸汽管道→高压汽缸→再热管道→再热器→中低压缸
高温高压蒸汽→汽轮机汽缸→转子高速旋转→发电机转子旋转→ 磁场切割定子绕组→感应电动势→电能→变压器和输电线→电网
低温低压蒸汽→凝结器→凝结水→加热器→水泵→锅炉
火力发电厂生产流程示意图
示意图
锅炉及其辅助设备
汽轮机及其辅助设备
发电机及其电气设备
原煤→制粉系统→煤粉（加热的空气）→炉膛煤粉（加热的空气）
煤粉→炉膛内燃烧→放出热量→受热面内水加热
煤粉→炉膛内燃烧→放出热量→受热面内水加热
煤粉→炉膛内燃烧→放出热量→受热面内水加热→过热蒸汽

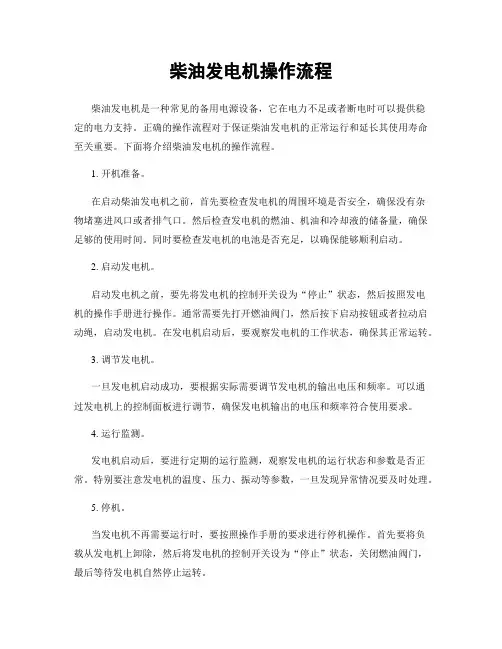

柴油发电机操作流程

柴油发电机操作流程柴油发电机是一种常见的备用电源设备，它在电力不足或者断电时可以提供稳定的电力支持。

正确的操作流程对于保证柴油发电机的正常运行和延长其使用寿命至关重要。

下面将介绍柴油发电机的操作流程。

1. 开机准备。

在启动柴油发电机之前，首先要检查发电机的周围环境是否安全，确保没有杂物堵塞进风口或者排气口。

然后检查发电机的燃油、机油和冷却液的储备量，确保足够的使用时间。

同时要检查发电机的电池是否充足，以确保能够顺利启动。

2. 启动发电机。

启动发电机之前，要先将发电机的控制开关设为“停止”状态，然后按照发电机的操作手册进行操作。

通常需要先打开燃油阀门，然后按下启动按钮或者拉动启动绳，启动发电机。

在发电机启动后，要观察发电机的工作状态，确保其正常运转。

3. 调节发电机。

一旦发电机启动成功，要根据实际需要调节发电机的输出电压和频率。

可以通过发电机上的控制面板进行调节，确保发电机输出的电压和频率符合使用要求。

4. 运行监测。

发电机启动后，要进行定期的运行监测，观察发电机的运行状态和参数是否正常。

特别要注意发电机的温度、压力、振动等参数，一旦发现异常情况要及时处理。

5. 停机。

当发电机不再需要运行时，要按照操作手册的要求进行停机操作。

首先要将负载从发电机上卸除，然后将发电机的控制开关设为“停止”状态，关闭燃油阀门，最后等待发电机自然停止运转。

6. 停机检查。

在发电机停机后，要进行相关的检查工作，包括清理发电机周围的杂物，检查发电机的各项参数是否正常。

同时要对发电机进行必要的维护保养工作，确保其在下次使用时能够正常运行。

通过以上操作流程，我们可以保证柴油发电机的正常运行，并且延长其使用寿命。

正确的操作流程不仅可以保证发电机的安全运行，还可以提高其工作效率，为我们的生产和生活提供可靠的电力支持。

希望大家能够严格按照操作手册的要求进行操作，确保柴油发电机的安全运行。

柴油发电机操作流程图

5、检查空气滤清器阻塞指示器。
6、确保柴油发电机组总空气开关在OFF(关)状态。
7、按钮或钥匙启动控制屏柴油发电机启动、停机操作。
2
启动
1、油机运行前，对于冷引擎状态下的油机，应进行预热运行。（在常温下预热时间5—10秒）；
2、按下绿色启动按钮，持续时间最长不超过15秒，一旦启动成功，即可释放启动按钮，油机进入运行状态（一次启动时间应控制在5秒左右，一次启动不成功，可停顿3分钟再进入第二次启动），连续三次启动不成功应进行检查维修不可再强行启动。
6、在运行状态机油位应处于油标尺由下至上第二刻度线，只要低于在前两种状态下任意刻度线必须补充同型号、品牌的机油。在任意状态下低于油标尺由下至上第一刻度线，必须立刻停机加油至规定位置方可再次开机。
7、发电机投入正常运行后，运行人员作好运行记录，并注意观察控制盘仪表指示。油压（0.3MP—0.6MP）、水温（95度以下）、电压（400V）频率（50HZ）电流（视机型？A）。
8、中性点未接地的发电机投入正常运行后,零线可能带电。因为火线与中性点之间的电容电压无法消除。操作人员必须视零线为带电体。不能按市电习惯处理。
4
停机
1、把柴油发电机出口空气开关扳至(OFF)位置，在发电机空载运行5分钟后，按下停机按钮或把钥匙转到“OFF”位置，关闭发动机；全自动柴油发电机组有延时停车功能则，把柴油发电机出口空气开关扳至(OFF)位置，按下停机按钮即可但须发电机组停止运转才视为停车；
柴油发电机操作流程图
序号
标示刻度线以内，在冷车状态机油位应处于油标尺由下至上第三刻度线，
2、检查冷却液是否在水箱盖以下8cm左右，如不够则加冷却液至上述位置；
3、检查电解液液位是否在极板面上15mm左右，不够则加蒸馏水至上述位置。
