对于自喷规范中喷头的布置的两点理解与运用

自动洒水喷头布置的探讨马信国提要：针对自动喷水灭火系统设计中遇到的喷头布置的若干问题，如喷头的保护面积、喷头的间距、喷头的流量和喷头的安装高度进行探讨，以求得合理、正确布置喷头，发挥喷淋设备的灭火、控火能力。

关键词：自动喷淋喷头布置探讨自动喷水灭火设备具有良好的灭火效果，据统计，初期火灾的控制率可达97.2％，因此，建筑防火设计规范允许设有自动喷水灭火设备的建筑物，在防火分区、耐火极限、库房面积等方面作了放宽处理。

例如，设有自动喷淋的防火分区，其建筑面积可较原先容许面积增大一倍。

随着国民经济的发展，消防设施也不断加强，自动喷水灭火设备必将更广泛地运用于各类建筑物中。

国家标准《自动喷水灭火系统设计规范》（GB50084－2001）（以下简称喷淋规范）的颁布和实施，为喷淋系统的设计提供了具体的技术法规。

闭式洒水喷头是湿式自动喷水灭火系统中的关键部件，是灭火、控火的排头兵，它既是探测感温器，又是灭火、控火器，喷头布置是喷淋设计的重头戏，它直接影响到整个喷淋系统能否发挥作用的大问题。

在喷淋设计中如何结合实际工程，根据建筑物的结构、装饰特点，合理正确地布置喷头，而又不违反喷淋规范的原则，有许多问题值得探讨。

如喷头的保护面积、喷头的间距、喷头的安装高度等等。

以下是本人在设计中的一些认识，不妥之处欢迎指正。

1、影响喷头保护面积的主要因素这里不涉及喷头本身的结构特点，如孔口、喷射角、喷水强度的分布等产品自身性能。

1.1火灾的危险性与喷水强度自动洒水喷头的布置，应考虑到防护区内的任何部位都能得到自动喷水的保护，除保护部位不应出现空白点外，还须达到一定的喷水强度。

喷淋规范把建筑物内的火灾危险性划分成三类，五个等级，相应喷水强度规定如下：不同火灾危险等级的喷水强度表1从表1可看出，喷水强度是由火灾危险等级规定的，火灾危险性大，要求的喷水强度高。

1.2喷头的流量喷头的流量计算公式：Kq＝(10P)1/2(1.2-1)60式中：q―喷头的出水量（L/S），*不除以60为L/minK－喷头的流量系数，不同产品的喷头，其流量系数是不同的，其数值应由生产厂商提供，规范规定标准喷头的流量系数K＝80。

自喷灭火系统中喷头的合理布置黄自勤 (广西建筑综合设计研究院)吴赳赳(广西城乡规划设计院)1 喷头布置形式喷头布置形式在《自动喷水灭火系统设计规范》(以下简称《喷规》)中只提到正方形布置，至于别的布置形式是在设计手册中出现的，究其原因：一是正方形布置喷水均匀；二是布置方便；三是应用较多。

设计中除正方形布置外常用的还有长方形、菱形等，究竟采用那种形式，笔者认为宜按喷头实际工作压力并结合结构柱网布置形式确定，其优点是：既能满足规范要求的喷水强度又能灵活适应建筑分隔的变化，对地下车库及一些不设吊顶的房间又可将喷头布置在主梁分格中，从而提高了建筑的使用空间。

2 喷头布置间距及间距范围《喷规》第4.1.1条规定，中危险级建筑喷头布置的最大水平间距为3.6m，条文中没有注明这是在最不利点喷头的工作压力为9.8×104 Pa、作用面积内平均喷水强度为6 L/(min·m2)的条件下定出的间距，因而造成民用建筑中出现不少喷头靠柱布置，使该处喷头喷水受阻，并在柱周围形成不被喷水覆盖的空白，对灭火十分不利。

产生这种现象的原因就是设计(或施工)忽视了规范规定3.6 m 间距的特定条件，没有考虑到结构柱距对喷头布置的影响，这种作法应用在仅布一排喷头的走道就更值得研究，其结果是：对宽走道可能大于实际需要的间距，造成喷水覆盖的空白，留下火灾隐患；对于窄走道则可能小于实际所需要的间距，出现覆盖面重叠过多，造成浪费。

2.1 喷头间距与系统工作压力的关系《喷规》第5.1.4条给出喷头喷水量计算公式：Q=K(P/(9.8×104))0.5(1)式中Q——喷头出水量，L/minK——喷头特性系统，当喷头直径为15mm时，K=80P——喷头工作压力，Pa当喷水量确定以后根据规范给出的中危险级建筑的设计喷水强度为6L/(min·m2)，即可算出一个喷头的保护面积为：F=Q/6 (2)式中F--保护面积，m2由式(1)、(2)可知，喷头前作用水头越大，喷水量越大，保护面积越大，喷头的喷水半径亦大，喷头的布置间距即可随之加大。

自动喷水灭火系统喷头布置的探讨从新版《自动喷水灭火系统设计规范》(GB50084-2001)出发，结合实际工程设计经验，对喷头布置一般规定中可能存在的矛盾与问题提出了个人看法。

[关键词]自动喷水灭火系统设计规范喷头布置开间喷水强度漏喷喷头作为自动喷水灭火系统中的重要组件，其布置的合理与否直接关系到受保护场所发生火灾时，系统是否能快速而有效地控制火灾，并加以扑灭。

鉴于喷头布置的重要性，新版《自动喷水灭火系统设计规范》以一章的篇幅对喷头的布置提出了要求，其中7.1.2条给出了喷头布置的一般规定。

条文如下：7.1.2直立型、下垂型喷头的布置，包括同一根配水支管上喷头的间距及相邻配水支管的间距，应根据系统的喷水强度、喷头的流量系数和工作压力确定，并不应大于表7.1.2(见表1)的规定，且不宜小于2.4m。

表1同一根配水支管上喷头的间距及相邻配水支管的间距在实际工程设计中，通过执行该条文，发现其中存在一定的矛盾或问题，下面就此条款谈谈个人的看法。

1中危险级Ⅰ级场所中房间开间为3.9 m或?4.2 m?的喷头布置在设置自动喷水灭火系统的中危险级Ⅰ级场所中，经常会存在开间尺寸为3.9 m，4.2 m 等稍大于3.6 m的房间，如办公室等。

对于此类房间的喷头布置存在两种情况，一种为沿房间进深方向布置一排喷头(见图1a)?喷头间距2.6 m，喷头距端墙距离1.85 m(沿开间方向)。

一种为沿房间进深方向布置两排喷头(见图1b)，喷头间距不超过3.6 m，喷头与端墙距离在1.80 m以内。

图1喷头布置根据条文要求，中危险级Ⅰ级场所当选定喷水强度为6 L/(min·m2)时，喷头与端墙的最大距离为1.80 m。

图1a布置方案超出规定距离0.05 m，由于该条文为强制性条文，在实际工程中此种布置方案是不允许的。

由于图1b的喷头数量是图1a的2倍，这势必会增大整个系统的设计流量；出于以最经济合理的布置达到及时扑救火灾的目的，下面从房间平均喷水强度、喷头与最不利着火点距离、边墙最小喷湿高度、房间有无漏喷点等4方面，分析图1和中危险级Ⅰ级场所正方形布置(按规范允许的最大间距布置喷头)的情况(见图2)，分析结果见表2。

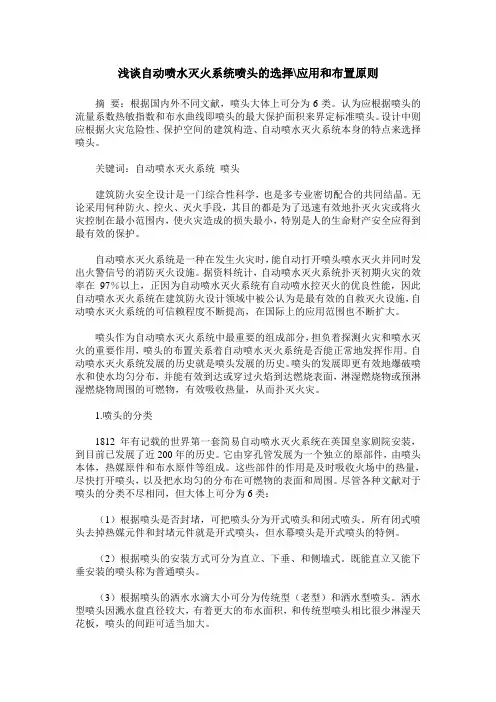

浅谈自动喷水灭火系统喷头的选择\应用和布置原则摘要：根据国内外不同文献，喷头大体上可分为6类。

认为应根据喷头的流量系数热敏指数和布水曲线即喷头的最大保护面积来界定标准喷头。

设计中则应根据火灾危险性、保护空间的建筑构造、自动喷水灭火系统本身的特点来选择喷头。

关键词：自动喷水灭火系统喷头建筑防火安全设计是一门综合性科学，也是多专业密切配合的共同结晶。

无论采用何种防火、控火、灭火手段，其目的都是为了迅速有效地扑灭火灾或将火灾控制在最小范围内，使火灾造成的损失最小，特别是人的生命财产安全应得到最有效的保护。

自动喷水灭火系统是一种在发生火灾时，能自动打开喷头喷水灭火并同时发出火警信号的消防灭火设施。

据资料统计，自动喷水灭火系统扑灭初期火灾的效率在97％以上，正因为自动喷水灭火系统有自动喷水控灭火的优良性能，因此自动喷水灭火系统在建筑防火设计领域中被公认为是最有效的自救灭火设施，自动喷水灭火系统的可信赖程度不断提高，在国际上的应用范围也不断扩大。

喷头作为自动喷水灭火系统中最重要的组成部分，担负着探测火灾和喷水灭火的重要作用，喷头的布置关系着自动喷水灭火系统是否能正常地发挥作用。

自动喷水灭火系统发展的历史就是喷头发展的历史。

喷头的发展即更有效地爆破喷水和使水均匀分布，并能有效到达或穿过火焰到达燃烧表面，淋湿燃烧物或预淋湿燃烧物周围的可燃物，有效吸收热量，从而扑灭火灾。

1.喷头的分类1812年有记载的世界第一套简易自动喷水灭火系统在英国皇家剧院安装，到目前已发展了近200年的历史。

它由穿孔管发展为一个独立的原部件，由喷头本体，热媒原件和布水原件等组成。

这些部件的作用是及时吸收火场中的热量，尽快打开喷头，以及把水均匀的分布在可燃物的表面和周围。

尽管各种文献对于喷头的分类不尽相同，但大体上可分为6类：（1）根据喷头是否封堵，可把喷头分为开式喷头和闭式喷头。

所有闭式喷头去掉热媒元件和封堵元件就是开式喷头，但水幕喷头是开式喷头的特例。

喷淋的技术要求一、喷头部分。

1. 布置要合理。

就像排队一样，喷头得均匀分布在需要保护的区域。

不能有的地方挤成一团，有的地方又空荡荡的。

像在一个大仓库里，喷头要保证每个角落都能照顾到，要是有货物堆在那，喷头也得能把水洒到货物周围，可不能有死角，不然着火了那块就成了“安全岛”，但实际上是危险岛啦。

2. 类型得选对。

有不同类型的喷头呢。

像那种普通的闭式喷头，适合一般的建筑物，就像老实巴交的普通员工，按部就班干活。

还有开式喷头，那是用在特殊的灭火系统里的，就像特种兵，执行特殊任务。

要是在厨房这种容易有油污的地方，还得用专门的喷头，不然油污把喷头堵住了，到时候着火了喷不出水，那就成摆设了。

3. 喷头高度有讲究。

喷头安装高度不能太任性。

如果装得太低，人走来走去容易碰头，那可就成了“碰头神器”了，而且也可能被意外损坏。

装得太高呢，水喷下来就没那么大劲儿，就像从很高的地方倒水，到地上就散得没形了，灭火效果大打折扣。

一般来说得按照建筑的类型和功能来确定合适的高度，像普通的办公室，喷头高度就有个标准范围，得保证水能均匀地洒在办公区域。

二、管道系统。

1. 材质要靠谱。

管道就像喷淋系统的血管，那材质得选好。

要是用了劣质的管道，就像人的血管壁很薄很脆弱一样，说不定什么时候就破了。

一般要用那种耐腐蚀、抗压的材料。

在一些有特殊要求的地方，比如在有化学物质的厂房里，管道得能抵抗化学腐蚀，可不能被那些化学物质一泡就烂掉了，那喷淋系统可就直接“瘫痪”了。

2. 管径不能乱。

管径就像管道的“身材”。

管径太小，水在里面流得就像人在狭窄的小巷子里挤着走一样，流量不够，到喷头那里水就少得可怜，灭火就不给力。

管径太大呢，又浪费材料，就像穿了一件超级大的衣服，不合身还费布料。

得根据设计的流量要求来确定合适的管径，就像给管道定制合适的衣服一样。

3. 坡度和排水。

管道要有一定的坡度，这样水才能顺利流走。

要是没有坡度，水就像在平地上闲逛的懒汉，走不动，就容易在管道里积水。

喷头布置7．1 一般规定7．1．1 闭式喷头是自动喷水灭火系统的关键组件。

受火灾热气流加热开放后喷水并启动系统。

能否合理地布置喷头，将决定喷头能否及时动作和按规定强度喷水。

本条规定了布置喷头所应遵循的原则。

1 将喷头布置在顶板或吊顶下易于接触到火灾热气流的部位。

有利于喷头热敏元件的及时受热；2 使喷头的洒水能够均匀分布。

当喷头附近有不可避免的障碍物时，要求按本规范7．2节喷头与障碍物的距离的要求布置喷头或者增设喷头，补偿因喷头的洒水受阻而不能到位灭火的水量。

7．1．2 本条参考美国NFPA-13(2002年版)标准做法，提出同一根配水支管上喷头间和配水支管间最大距离的规定。

和一只喷头最大保护面积的规定。

同一根配水支管上喷头间的距离及相邻配水支管间的距离，需要根据设计选定的喷水强度、喷头的流量系数和工作压力确定。

由于该参数将影响火场中的喷头开放时间，因此提出最大值限制。

目的是使喷头既能适时开放，又能按规定的强度喷水。

以喷头A、B、C、D为顶点的围合范围为正方形(见图10)每只喷头的25％水量喷洒在正方形ABCD内。

根据喷头的流量系数、工作压力以及喷水强度，可以求出正方形ABCD的面积和喷头之间的距离。

为了控制喷头与起火点之间的距离，保证喷头开放时间，本规范规定：中危险级Ⅰ级场所采用K＝80标准喷头时，一只喷头的最大保护面积为12.5m2，配水支管上喷头间和配水支管间的最大距离，正方形布置时为3.6m，矩形或平行四边形布置时的长边边长为4.Om。

规定喷头与端墙最大距离的目的，是为了使喷头的洒水能够喷湿墙根地面并不留漏喷的空白点，而且能够喷湿一定范围的墙面，防止火灾沿墙面的可燃物蔓延。

本规范表7．1．2中的“注1”，对仅在走道布置喷头的闭式系统，提出确定喷头间距的规定；“注2”说明喷水强度较大的系统，采用较大流量系数的喷头，有利于降低系统的供水压力。

“注3”则对货架内喷头的布置提出了要求。

疏散走道内确定喷头间距的举例见本规范条文说明图8。

自动喷头布置原则与要求喷头布置合理布置喷头是自动喷水灭火系统设计安全与经济的关键。

《喷规》比较强调的是作用面积内的喷水强度和喷水的均匀性及喷头的适时开放。

对于每个喷头的半径，一是和生产厂家的产品及其技术参数有关，二是和喷头所在位置的水压有关，三是和喷砂的布置位置有关（结构柱网和各种障碍物的影响）。

《喷规》规定的喷头间距只是一个"限"，目的是为了更好地保证喷水强度和喷水的均匀性及适时开放。

1.1喷头布置原则与要求（1）满足作用面积内的喷水强度、喷水的均匀性及喷头的适时开放（喷头的受热条件和开放时间）；（2）喷头在喷水半径内灵活布置，不出现未被覆盖的空白，也不出现过多的重要覆盖面积；（3）保证喷湿墙根及一定范围内的墙面；（4）喷间之间不应互相影响；（5）按规范和实际处理障碍物的遮挡，并积极与相关专业协调；（6）应满足其它相关规范对喷头布置的要求；（7）考虑火灾时烟羽流对喷头动作的影响；（8）结合实际，全面分析相关规范，吃准吃深规范中的字眼，综合考虑。

1.2喷水半径与喷头布置喷水半径是喷头布置的主要依据，它代表一个经济数值，在喷头工作时不致出现未被覆盖的空白，也不出现过多的重要覆盖面积。

它与危险等级的喷水强度、喷头特性和工作压力有关。

工程设计中喷头布置视建筑平面，在喷水半径范围内，可灵活采用正方形、矩形或平形四边形。

喷水半径不同于喷头的计算半径，它是在计算半径的基础上，考虑喷水强度、喷水均匀性、喷头受热条件与适时开放，根据规范的规定而得出的数值。

具体见表1：由于喷头的布置受其它因素影响较大，实际上常常出现喷头不能按一个固定的距离来布置，别说同一建筑中往往不会按一个间距布，就是同一层、同一防火分区也常常如此。

此外，作为土建设计，不同于装修设计，需要给二次装修留下有余地，喷头间距不宜按规范规定的最大距离要求设置，而且实际上这么做也不易达到规范要求的喷水强度和喷水的均匀性。

设计时必须根据工程实际情况，按设计选定的喷水强度、喷头的流量系数、工作压力确定，并考虑喷头的受热条件和开放时间，在满足规范要求的喷头强度条件下，按喷头的实际工作压力，结合建筑分隔与结构柱网灵活布置。

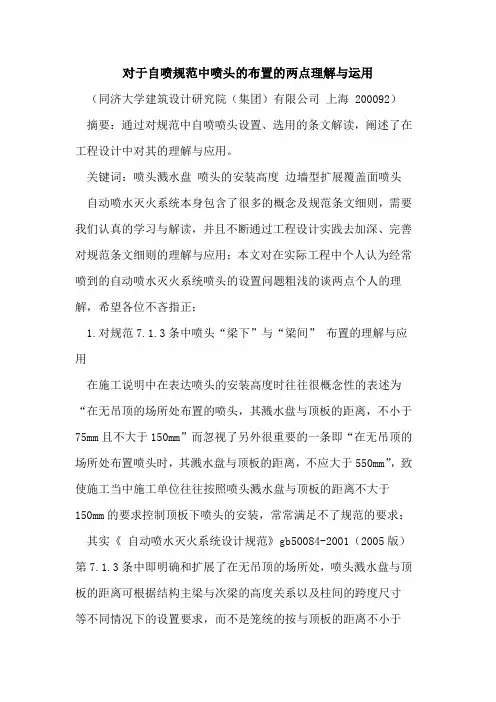

对于自喷规范中喷头的布置的两点理解与运用（同济大学建筑设计研究院（集团）有限公司上海 200092）摘要：通过对规范中自喷喷头设置、选用的条文解读，阐述了在工程设计中对其的理解与应用。

关键词：喷头溅水盘喷头的安装高度边墙型扩展覆盖面喷头自动喷水灭火系统本身包含了很多的概念及规范条文细则，需要我们认真的学习与解读，并且不断通过工程设计实践去加深、完善对规范条文细则的理解与应用；本文对在实际工程中个人认为经常喷到的自动喷水灭火系统喷头的设置问题粗浅的谈两点个人的理解，希望各位不吝指正；1.对规范7.1.3条中喷头“梁下”与“梁间”布置的理解与应用在施工说明中在表达喷头的安装高度时往往很概念性的表述为“在无吊顶的场所处布置的喷头，其溅水盘与顶板的距离，不小于75mm且不大于150mm”而忽视了另外很重要的一条即“在无吊顶的场所处布置喷头时，其溅水盘与顶板的距离，不应大于550mm”，致使施工当中施工单位往往按照喷头溅水盘与顶板的距离不大于150mm的要求控制顶板下喷头的安装，常常满足不了规范的要求；其实《自动喷水灭火系统设计规范》gb50084-2001（2005版）第7.1.3条中即明确和扩展了在无吊顶的场所处，喷头溅水盘与顶板的距离可根据结构主梁与次梁的高度关系以及柱间的跨度尺寸等不同情况下的设置要求，而不是笼统的按与顶板的距离不小于75mm且不大于150mm设置；第7.1.3条中1：当在梁或其他障碍物底面下方的平面上布置喷头时，溅水盘与顶板的距离不应大于300mm，同时溅水盘与梁等障碍物底面的垂直距离不小于25mm且不大于100mm。

2：在梁间布置喷头时，应符合本规范7.2.1条的规定。

确有困难时，溅水盘与顶板的距离不应大于550mm。

梁间布置的喷头，喷头溅水盘与顶板距离达到550mm仍不能符合7.2.1条规定时，应在梁底面的下方增设喷头；这两条中需特别注意的是喷头的布置是在“梁间”或是“梁下”需梳理清楚，以便在实际设计布置喷头时很好的运用以上两条的规定；下面图示说明一下喷头在顶板底部的设置位置，见下图；图中，次梁底与顶板的距离为a，溅水盘与顶板的距离为b，主楼底与顶板的距离为c；如果b》a即为在梁或其他障碍物底面下方的平面上布置喷头的情况，此时溅水盘与顶板的距离不应大于300mm，同时溅水盘与梁等障碍物底面的距离不小于25mm且不大于100mm。

自动喷水系统设计规范自动喷水系统是一种自动控制灭火设备，使用喷水的方式进行灭火或控制火势蔓延的设备。

以下是一个关于自动喷水系统设计规范的建议。

一、设计目标和原则1.1 安全性：自动喷水系统的设计应注重安全性，确保系统能够及时有效地控制火势，并保护建筑和人员的安全。

1.2 可靠性：自动喷水系统的设计应保证系统的可靠性和稳定性，确保系统在各种情况下都能正常工作。

1.3 灵活性：自动喷水系统的设计应灵活适应不同的场所和需求，能够根据实际情况调整和扩展系统。

二、系统组成和配置2.1 喷头和喷头布局：自动喷水系统的喷头应采用可调节的喷雾式喷头，喷头布局应合理并覆盖整个需要防火的区域。

2.2 水源和供水装置：自动喷水系统的水源可以是城市供水或使用专门的水泵供水，供水装置应可靠并满足系统的需求。

2.3 控制系统：自动喷水系统的控制系统应采用可靠的自动控制装置，能够实现自动监测、报警和喷水控制功能。

三、系统工作原理3.1 火警探测：自动喷水系统的火警探测装置应采用可靠的烟感或温感探测器，确保能够及时探测到火灾。

3.2 报警信号：自动喷水系统的火警探测器应能够发出可听到或可见的报警信号，以便人员能够及时采取相应措施。

3.3 喷水控制：当火灾被探测到后，自动喷水系统应能够立即启动并控制喷水装置进行喷水，灭火或控制火势蔓延。

四、系统维护和检测4.1 定期检测：自动喷水系统应定期进行检测，包括控制系统、喷头和供水装置的检测，确保系统的可靠性和正常运行。

4.2 维护保养：自动喷水系统应定期进行维护保养，包括清洗喷头、更换控制装置等，以确保系统的长期稳定运行。

五、其他注意事项5.1 防冻措施：如果自动喷水系统需要安装在寒冷地区，应采取防冻措施，以确保系统的正常工作。

5.2 防雷保护：自动喷水系统应考虑防雷保护措施，以免系统受到雷击而损坏或失效。

以上是对自动喷水系统设计规范的一些建议。

在实际设计过程中，还需要根据具体情况和需求进行调整和优化，以保证系统的可靠性和安全性。
