喷头布置资料讲解

自喷灭火系统中喷头的合理布置黄自勤 (广西建筑综合设计研究院)吴赳赳(广西城乡规划设计院)1 喷头布置形式喷头布置形式在《自动喷水灭火系统设计规范》(以下简称《喷规》)中只提到正方形布置，至于别的布置形式是在设计手册中出现的，究其原因：一是正方形布置喷水均匀；二是布置方便；三是应用较多。

设计中除正方形布置外常用的还有长方形、菱形等，究竟采用那种形式，笔者认为宜按喷头实际工作压力并结合结构柱网布置形式确定，其优点是：既能满足规范要求的喷水强度又能灵活适应建筑分隔的变化，对地下车库及一些不设吊顶的房间又可将喷头布置在主梁分格中，从而提高了建筑的使用空间。

2 喷头布置间距及间距范围《喷规》第4.1.1条规定，中危险级建筑喷头布置的最大水平间距为3.6m，条文中没有注明这是在最不利点喷头的工作压力为9.8×104 Pa、作用面积内平均喷水强度为6 L/(min·m2)的条件下定出的间距，因而造成民用建筑中出现不少喷头靠柱布置，使该处喷头喷水受阻，并在柱周围形成不被喷水覆盖的空白，对灭火十分不利。

产生这种现象的原因就是设计(或施工)忽视了规范规定3.6 m 间距的特定条件，没有考虑到结构柱距对喷头布置的影响，这种作法应用在仅布一排喷头的走道就更值得研究，其结果是：对宽走道可能大于实际需要的间距，造成喷水覆盖的空白，留下火灾隐患；对于窄走道则可能小于实际所需要的间距，出现覆盖面重叠过多，造成浪费。

2.1 喷头间距与系统工作压力的关系《喷规》第5.1.4条给出喷头喷水量计算公式：Q=K(P/(9.8×104))0.5(1)式中Q——喷头出水量，L/minK——喷头特性系统，当喷头直径为15mm时，K=80P——喷头工作压力，Pa当喷水量确定以后根据规范给出的中危险级建筑的设计喷水强度为6L/(min·m2)，即可算出一个喷头的保护面积为：F=Q/6 (2)式中F--保护面积，m2由式(1)、(2)可知，喷头前作用水头越大，喷水量越大，保护面积越大，喷头的喷水半径亦大，喷头的布置间距即可随之加大。

喷头布置3．2．1 保护对象的水雾喷头数量应根据设计喷雾强度、保护面积和水雾喷头特性按本规范式7．1. 1和式7．1．2计算确定，其布置应使水雾直接喷射和覆盖保护对象，当不能满足要求时应增加水雾喷头的数量。

3．2．2 水雾喷头、管道与电气设备带电(裸露)部分的安全净距应符合国家现行有关标准的规定。

3．2．3 水雾喷头与保护对象之间的距离不得大于水雾喷头的有效射程。

3．2．4 水雾喷头的平面布置方式可为矩形或菱形。

当按矩形布置时，水雾喷头之间的距离不应大于1.4倍水雾喷头的水雾锥底圆半径；当按菱形布置时，水雾喷头之间的距离不应大于1.7倍水雾喷头的水雾锥底圆半径。

水雾锥底圆半径应按下式计算：式中 R——水雾锥底圆半径(m)；B——水雾喷头的喷口与保护对象之间的距离(m)；θ——水雾喷头的雾化角(°)。

θ的取值范围为30、45、60、90、120。

3．2．5 当保护对象为油浸式电力变压器时，水雾喷头布置应符合下列规定：3．2．5．1 水雾喷头应布置在变压器的周围，不宜布置在变压器顶部；3．2．5．2 保护变压器顶部的水雾不应直接喷向高压套管；3．2．5. 3 水雾喷头之间的水平距离与垂直距离应满足水雾锥相交的要求；3．2．5. 4 油枕、冷却器、集油坑应设水雾喷头保护。

3．2．6 当保护对象为可燃气体和甲、乙、丙类液体储罐时，水雾喷头与储罐外壁之间的距离不应大于0.7m。

3．2．7 当保护对象为球罐时，水雾喷头布置尚应符合下列规定：3．2．7．1 水雾喷头的喷口应面向球心：3．2．7．2 水雾锥沿纬线方向应相交，沿经线方向应相接，3．2．7．3 当球罐的容积等于或大于1000m3时，水雾锥沿纬线方向应相交，沿经线方向宜相接，但赤道以上环管之间的距离不应大于3.6m；3．2．7．4 无防护层的球罐钢支柱和罐体液位计、阀门等处应设水雾喷头保护。

3．2．8 当保护对象为电缆时，喷雾应完全包围电缆。

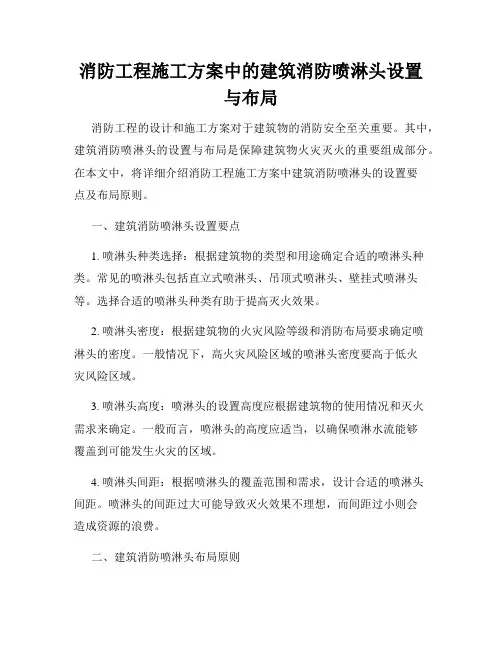

消防工程施工方案中的建筑消防喷淋头设置与布局消防工程的设计和施工方案对于建筑物的消防安全至关重要。

其中，建筑消防喷淋头的设置与布局是保障建筑物火灾灭火的重要组成部分。

在本文中，将详细介绍消防工程施工方案中建筑消防喷淋头的设置要点及布局原则。

一、建筑消防喷淋头设置要点1. 喷淋头种类选择：根据建筑物的类型和用途确定合适的喷淋头种类。

常见的喷淋头包括直立式喷淋头、吊顶式喷淋头、壁挂式喷淋头等。

选择合适的喷淋头种类有助于提高灭火效果。

2. 喷淋头密度：根据建筑物的火灾风险等级和消防布局要求确定喷淋头的密度。

一般情况下，高火灾风险区域的喷淋头密度要高于低火灾风险区域。

3. 喷淋头高度：喷淋头的设置高度应根据建筑物的使用情况和灭火需求来确定。

一般而言，喷淋头的高度应适当，以确保喷淋水流能够覆盖到可能发生火灾的区域。

4. 喷淋头间距：根据喷淋头的覆盖范围和需求，设计合适的喷淋头间距。

喷淋头的间距过大可能导致灭火效果不理想，而间距过小则会造成资源的浪费。

二、建筑消防喷淋头布局原则1. 固定灭火区域：根据建筑物的消防区域划分，确定固定的灭火区域。

喷淋头的布局应合理覆盖该区域，以保证灭火效果。

2. 内外布局结合：针对建筑物的内外环境，合理布局喷淋头。

内部区域可考虑采用吊顶式或壁挂式喷淋头，外部区域则可采用直立式喷淋头。

3. 高风险区域优先：根据建筑物不同区域的火灾风险等级，将喷淋头优先布置在高风险区域。

这样可以保证高风险区域在发生火灾时能够及时得到灭火。

4. 考虑建筑物结构：布局喷淋头时要考虑建筑物的结构特点，避免喷淋头设置与构件冲突，影响喷淋水流的覆盖效果。

总结：消防工程施工方案中，建筑消防喷淋头的设置与布局是确保建筑物火灾安全的重要环节。

合理的布局和设置可以提高灭火效果，保护人员生命财产安全。

因此，在消防工程施工方案中应充分考虑建筑消防喷淋头的设置要点和布局原则，并结合具体建筑物的情况进行合理规划。

只有这样才能真正实现消防工程的安全效果。

喷灌喷头类型及布置原则喷灌喷头是灌溉系统中的一个重要组成部分，它的种类和布置原则对灌溉效果和用水利用率具有重要影响。

本文将对喷灌喷头的类型和布置原则进行详细介绍。

一、喷灌喷头类型1.旋转式喷头：旋转式喷头具有较大的喷雾范围，喷洒均匀稳定，并且喷灌半径可调。

它适用于大面积广泛覆盖的场地，如草坪、果园等。

2.固定式喷头：固定式喷头的喷洒角度和喷雾半径都是固定的，一般适用于固定面积的灌溉，如花坛、庭院等。

3.链条式喷头：链条式喷头的特点是能够在一定范围内连续喷洒，节约能源和用水，适用于长时间灌溉的场地，如农田等。

4.雾化式喷头：雾化式喷头的喷洒范围很小，但喷洒水雾细密，能够在短时间内满足植物的需水量，适用于花卉、盆栽等需求较高的区域。

5.立柱式喷头：立柱式喷头是一种高度可调的喷头，适用于不同高度植物的灌溉。

以上是常见的喷灌喷头类型，根据具体需求和灌溉区域的特点，选择合适的喷头类型可以提高灌溉效果和用水利用率。

二、喷灌喷头布置原则1.灌水均匀原则：喷灌喷头的布置应保证灌水均匀，防止灌溉盲区和漏灌区的出现。

通常采用喷头间距相等或根据灌溉需求调整间距的方法来实现均匀灌水。

2.喷头间的重叠度：喷头间的重叠度是指喷头覆盖的范围有重叠部分，这样可以保证喷水的均匀和完整。

重叠度的大小根据水源的供应能力和灌溉需水量进行调整，一般建议重叠度不小于30%。

3.喷头安装位置的利用率：喷头的安装位置应尽量利用好，以避免喷洒范围重叠或漏灌的情况。

根据喷头类型和灌溉区域的特点，合理安排喷头的位置，可以提高喷水的利用率和灌溉效果。

4.考虑灌溉需求的变化：喷灌喷头的布置应考虑到灌溉需求的变化，特别是对于长时间灌溉的场地。

根据作物或植物的生长周期和不同生长阶段的需水量，调整喷头的布置位置和灌水强度，以满足不同生长阶段的需水量。

5.喷头维护和保养：喷灌喷头在使用过程中需要定期维护和保养，以保证喷头的正常工作和灌溉效果。

对于固定式喷头，应定期清理喷嘴，防止堵塞；对于旋转式喷头，应检查旋转装置的灵活性和喷水均匀性，保证喷水效果。

喷头布置7．1 一般规定7．1．1 闭式喷头是自动喷水灭火系统的关键组件。

受火灾热气流加热开放后喷水并启动系统。

能否合理地布置喷头，将决定喷头能否及时动作和按规定强度喷水。

本条规定了布置喷头所应遵循的原则。

1 将喷头布置在顶板或吊顶下易于接触到火灾热气流的部位。

有利于喷头热敏元件的及时受热；2 使喷头的洒水能够均匀分布。

当喷头附近有不可避免的障碍物时，要求按本规范7．2节喷头与障碍物的距离的要求布置喷头或者增设喷头，补偿因喷头的洒水受阻而不能到位灭火的水量。

7．1．2 本条参考美国NFPA-13(2002年版)标准做法，提出同一根配水支管上喷头间和配水支管间最大距离的规定。

和一只喷头最大保护面积的规定。

同一根配水支管上喷头间的距离及相邻配水支管间的距离，需要根据设计选定的喷水强度、喷头的流量系数和工作压力确定。

由于该参数将影响火场中的喷头开放时间，因此提出最大值限制。

目的是使喷头既能适时开放，又能按规定的强度喷水。

以喷头A、B、C、D为顶点的围合范围为正方形(见图10)每只喷头的25％水量喷洒在正方形ABCD内。

根据喷头的流量系数、工作压力以及喷水强度，可以求出正方形ABCD的面积和喷头之间的距离。

为了控制喷头与起火点之间的距离，保证喷头开放时间，本规范规定：中危险级Ⅰ级场所采用K＝80标准喷头时，一只喷头的最大保护面积为12.5m2，配水支管上喷头间和配水支管间的最大距离，正方形布置时为3.6m，矩形或平行四边形布置时的长边边长为4.Om。

规定喷头与端墙最大距离的目的，是为了使喷头的洒水能够喷湿墙根地面并不留漏喷的空白点，而且能够喷湿一定范围的墙面，防止火灾沿墙面的可燃物蔓延。

本规范表7．1．2中的“注1”，对仅在走道布置喷头的闭式系统，提出确定喷头间距的规定；“注2”说明喷水强度较大的系统，采用较大流量系数的喷头，有利于降低系统的供水压力。

“注3”则对货架内喷头的布置提出了要求。

疏散走道内确定喷头间距的举例见本规范条文说明图8。

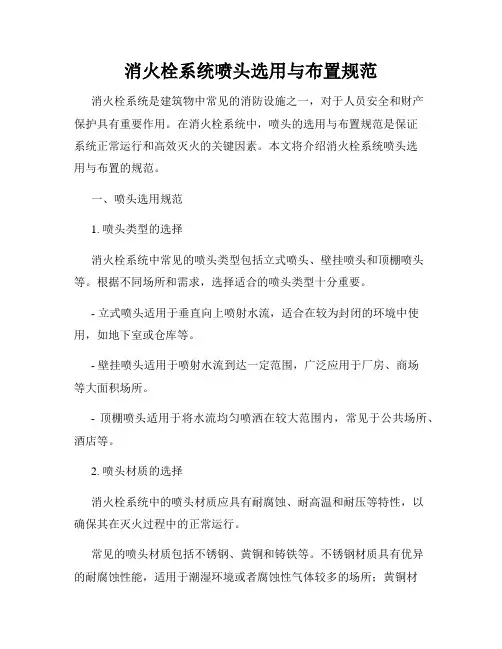

消火栓系统喷头选用与布置规范消火栓系统是建筑物中常见的消防设施之一，对于人员安全和财产保护具有重要作用。

在消火栓系统中，喷头的选用与布置规范是保证系统正常运行和高效灭火的关键因素。

本文将介绍消火栓系统喷头选用与布置的规范。

一、喷头选用规范1. 喷头类型的选择消火栓系统中常见的喷头类型包括立式喷头、壁挂喷头和顶棚喷头等。

根据不同场所和需求，选择适合的喷头类型十分重要。

- 立式喷头适用于垂直向上喷射水流，适合在较为封闭的环境中使用，如地下室或仓库等。

- 壁挂喷头适用于喷射水流到达一定范围，广泛应用于厂房、商场等大面积场所。

- 顶棚喷头适用于将水流均匀喷洒在较大范围内，常见于公共场所、酒店等。

2. 喷头材质的选择消火栓系统中的喷头材质应具有耐腐蚀、耐高温和耐压等特性，以确保其在灭火过程中的正常运行。

常见的喷头材质包括不锈钢、黄铜和铸铁等。

不锈钢材质具有优异的耐腐蚀性能，适用于潮湿环境或者腐蚀性气体较多的场所；黄铜材质具有良好的导热性和耐压性，适用于一般建筑物；铸铁材质具有很高的耐压性，适用于特殊环境或需要更高水压的场所。

3. 喷头流量的选择喷头的流量应根据建筑物的使用性质和面积来确定，以保证消防水源能够迅速供应并满足灭火需求。

一般情况下，在住宅区或商业建筑中，每个喷头的流量可选择在40-60升/分钟；在工业厂房或高层建筑中，每个喷头的流量可选择在60-100升/分钟。

二、喷头布置规范1. 喷头根据布置间距确定喷头的合理布置间距是保证消火栓系统灭火效果的重要因素。

布置间距过大可能导致灭火效果不理想，布置间距过小则会增加系统的成本和维护工作。

一般情况下，消火栓系统中喷头的布置间距应符合以下规范：在住宅区或商业建筑中，相邻喷头之间的间距不应超过10米；对于工业厂房或高层建筑，喷头之间的间距应控制在8米以内。

2. 喷头的布置高度喷头的布置高度应根据建筑物的结构和消防要求来确定。

- 在住宅区或商业建筑中，喷头的布置高度一般为2.5-3米，以便人员容易使用。

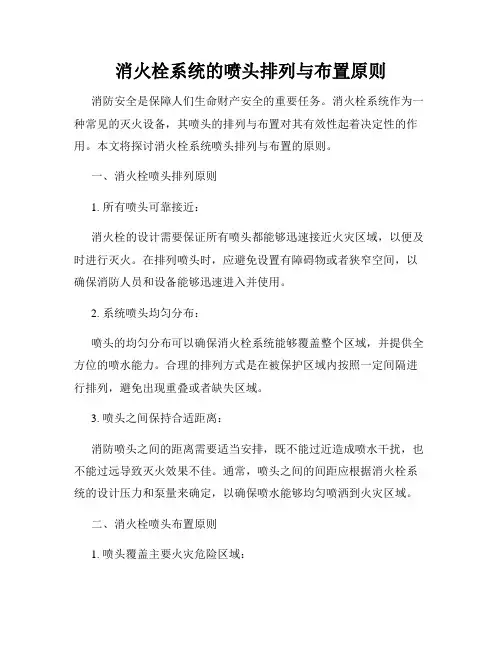

消火栓系统的喷头排列与布置原则消防安全是保障人们生命财产安全的重要任务。
