喷头的选型及布置

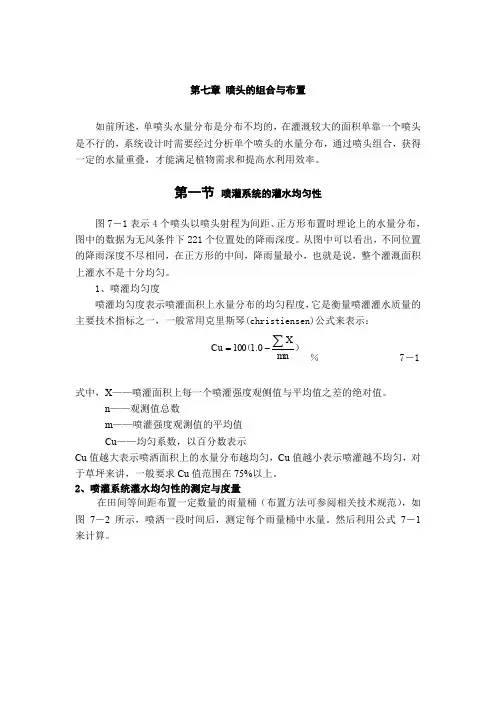

第七章 喷头的组合与布置如前所述，单喷头水量分布是分布不均的，在灌溉较大的面积单靠一个喷头是不行的，系统设计时需要经过分析单个喷头的水量分布，通过喷头组合，获得一定的水量重叠，才能满足植物需求和提高水利用效率。

第一节 喷灌系统的灌水均匀性图7－1表示4个喷头以喷头射程为间距、正方形布置时理论上的水量分布，图中的数据为无风条件下221个位置处的降雨深度。

从图中可以看出，不同位置的降雨深度不尽相同，在正方形的中间，降雨量最小，也就是说，整个灌溉面积上灌水不是十分均匀。

1、喷灌均匀度喷灌均匀度表示喷灌面积上水量分布的均匀程度，它是衡量喷灌灌水质量的主要技术指标之一，一般常用克里斯琴(christiensen)公式来表示：）（mn X Cu ∑-=0.1100％ 7－1式中，X ——喷灌面积上每一个喷灌强度观侧值与平均值之差的绝对值。

n ——观测值总数m ——喷灌强度观测值的平均值Cu ——均匀系数，以百分数表示Cu 值越大表示喷洒面积上的水量分布越均匀，Cu 值越小表示喷灌越不均匀，对于草坪来讲，一般要求Cu 值范围在75%以上。

2、喷灌系统灌水均匀性的测定与度量在田间等间距布置一定数量的雨量桶（布置方法可参阅相关技术规范），如图7－2所示，喷洒一段时间后，测定每个雨量桶中水量。

然后利用公式7－1来计算。

图7－1 4个喷头正方形布置时水量的理论分布221个雨量桶第二节喷头的组合方式与喷灌强度一、喷头的组合方式有三种主要的喷头布置方式：1、正方形：这种方式中相邻四个喷头组成的四条边距离相等，用于灌溉正方形的区域或有90度角的区域。

尽管该方式有时均匀度欠佳，但四周有围栏的地区常使用这种方式。

正方形布置方式灌水覆盖度较差，其原因是因为对角线上两个喷头间距比边线上的要长。

当边线上两个喷头间距为喷头的射程时（即50%法），对角线上两个喷头间距则为射程的70%，使得正方形中心喷水量偏少（图7－3）。

在风速小和没风的情况下可以使用55%的间距，有风时建议用更小的间距，水量偏少图7－3 正方形布置时的水量偏少区域这取决于风的大小，下面给出风速和最大间距的对照表：灌溉地点的风速（km/h）使用的最大间距（%直径） 0—— 5 556——10 5011——20 45RS2、三角形：该模式常用于边界不规则的地区。

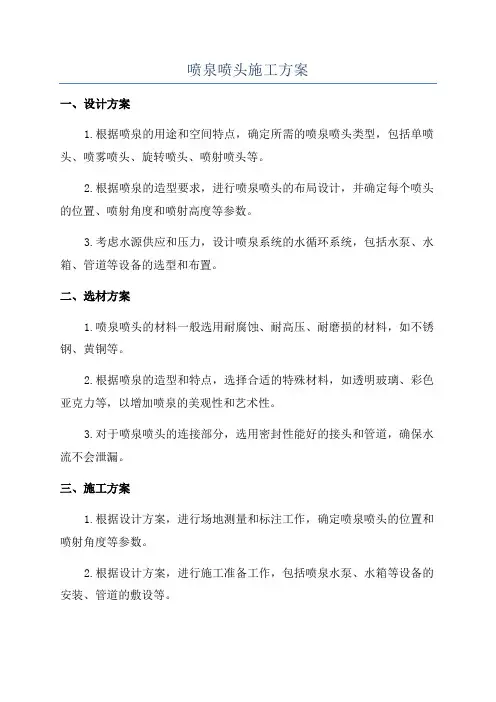

喷泉喷头施工方案一、设计方案1.根据喷泉的用途和空间特点，确定所需的喷泉喷头类型，包括单喷头、喷雾喷头、旋转喷头、喷射喷头等。

2.根据喷泉的造型要求，进行喷泉喷头的布局设计，并确定每个喷头的位置、喷射角度和喷射高度等参数。

3.考虑水源供应和压力，设计喷泉系统的水循环系统，包括水泵、水箱、管道等设备的选型和布置。

二、选材方案1.喷泉喷头的材料一般选用耐腐蚀、耐高压、耐磨损的材料，如不锈钢、黄铜等。

2.根据喷泉的造型和特点，选择合适的特殊材料，如透明玻璃、彩色亚克力等，以增加喷泉的美观性和艺术性。

3.对于喷泉喷头的连接部分，选用密封性能好的接头和管道，确保水流不会泄漏。

三、施工方案1.根据设计方案，进行场地测量和标注工作，确定喷泉喷头的位置和喷射角度等参数。

2.根据设计方案，进行施工准备工作，包括喷泉水泵、水箱等设备的安装、管道的敷设等。

3.按照设计方案，进行喷泉喷头的安装工作，包括固定喷泉喷头的底座、连接管道等。

4.进行水流试验和喷泉效果调整，根据实际效果进行各个喷头的参数调整，以获得最佳的喷射效果。

5.进行系统测试和安全评估，确保喷泉喷头的运行安全和可靠性。

四、施工注意事项1.施工前需要对工程场地进行评估，确保场地的承重能力和排水条件满足喷泉喷头的要求。

2.施工过程中需要保证施工现场的安全，采取必要的防护措施，防止发生事故。

3.施工过程中需要注意各个喷头的连接和固定，确保其稳固性和密封性。

4.完工后要进行系统测试和调试，确保喷泉喷头的运行稳定和效果满意。

5.使用和维护过程中需要定期检查和维护喷泉喷头，清洗喷嘴和过滤器等，确保喷泉喷头的良好运行。

以上是一份喷泉喷头施工方案的详细内容，其中包括设计、选材、施工和注意事项等各个方面的内容。

通过严格按照方案进行施工，可以确保喷泉喷头的运行效果和安全可靠性。

喷灌施工方案1. 简介喷灌是一种常用的农业灌溉方法，通过喷头将水雾喷洒到作物上，实现绿色高效的灌溉。

本文档将讨论喷灌施工方案，包括设计、施工流程和操作注意事项。

2. 设计2.1 喷头布置喷头的布置需要考虑地形、作物需水量和灌溉要求。

通常采用等距离布置的方式，将喷头均匀分布在田地中。

根据作物的需水量，确定每个喷头的流量和喷洒半径。

2.2 喷头选型喷头的选型需要考虑作物类型、土壤类型和水质情况。

常用的喷头类型有旋转喷头、喷流喷头和喷雾喷头。

根据实际情况选择合适的喷头类型。

2.3 主管道设计主管道的设计需要考虑供水量、管道材质和管道直径。

根据喷头数量和流量要求，确定主管道的尺寸和布置方式。

主管道应保证供水充足且压力稳定。

3. 施工流程3.1 地面准备施工前需要清理施工区域，清除杂物和石块。

确保地面平整和无障碍物。

3.2 主管道铺设首先确定主管道的路径和铺设方式。

然后挖掘沟槽，将主管道安装好，并保证管道坡度合适。

3.3 喷头布置根据设计方案，在主管道上安装喷头。

确保喷头位置准确，并与主管道连接紧密。

3.4 连接供水系统将主管道与供水系统连接起来。

检查连接处是否密封，确保供水系统正常工作。

3.5 系统测试对喷灌系统进行测试，检查喷头是否正常工作，喷洒范围是否达到要求。

调整喷头流量和喷洒半径，确保灌溉效果良好。

4. 操作注意事项4.1 定期维护喷灌系统需要定期检查和维护。

清洗喷头，清理堵塞物，检查管道和连接处是否出现漏水等问题。

4.2 水质管理喷灌系统使用的水质要求良好。

定期检测水质，根据水质情况选择合适的喷头和进行水质调整。

4.3 施肥管理喷灌系统可以与施肥系统结合使用。

根据作物需要，合理施肥，确保作物生长和灌溉效果。

4.4 节水策略合理利用水资源是喷灌系统的重要指导原则。

采用节水喷头、调整灌溉时间和灌溉量，减少水的浪费。

5. 总结喷灌施工方案包括设计、施工流程和操作注意事项。

合理的设计和施工可以保证喷灌系统的正常运行和灌溉效果。

消防喷头考点汇总及历年真题一、喷头选型1. 闭式系统的洒水喷头，其公称动作温度宜高于环境最高温度30℃。

2. 干式系统、预作用系统应采用直立型洒水喷头或干式下垂型洒水喷头。

3. 湿式系统的洒水喷头选型应符合下列规定：1）不做吊顶的场所，当配水支管布置在梁下时，应采用直立型洒水喷头。

2）吊顶下布置的洒水喷头，应采用下垂型洒水喷头或吊顶型洒水喷头。

3）顶板为水平面的轻危险级、中危险级Ⅰ级住宅建筑、宿舍、旅馆建筑客房、医疗建筑病房和办公室，可采用边墙型洒水喷头。

4）易受碰撞的部位，应采用带保护罩的洒水喷头或吊顶型洒水喷头。

5）顶板为水平面，且无梁、通风管道等障碍物影响喷头洒水的场所，可采用扩大覆盖面积洒水喷头。

6）住宅建筑和宿舍、公寓等非住宅类居住建筑宜采用家用喷头。

7）不宜选用隐蔽式洒水喷头；确需采用时，应仅适用于轻危险级和中危险级Ⅰ级场所。

4. 防火分隔水幕应采用开式洒水喷头或水幕喷头。

5. 防护冷却水幕应采用水幕喷头。

6. 自动喷水防护冷却系统可采用边墙型洒水洒头。

7. 下列场所宜采用快速响应洒水喷头。

当采用快速响应洒水喷头时，系统应为湿式系统。

1）公共娱乐场所、中庭环廊。

2）医院、疗养院的病房及治疗区域，老年、少儿、残疾人的集体活动场所。

3）超出消防水泵接合器供水高度的楼层。

4）地下商业场所。

8. 同一隔间内应采用相同热敏性能的洒水喷头。

9. 雨淋系统的防护区内应采用相同的洒水喷头。

10. 局部应用系统应采用快速响应洒水喷头。

11. 设置闭式系统的场所，洒水喷头类型和场所的最大净空高度应符合下表规定：二、现场检查1. 旋拧喷头顶丝，不得轻易旋开，转动溅水盘，无松动、变形等现象，以确保喷头不被轻易调整、拆卸和重装。

2. 喷头的商标、型号、公称动作温度、响应时间指数（RTI）、制造厂及生产日期等标志应齐全。

3. 喷头的型号、规格等应符合设计要求。

4. 喷头外观应无加工缺陷和机械损伤。

5. 喷头螺纹密封面应无伤痕、毛刺、缺丝或断丝现象。

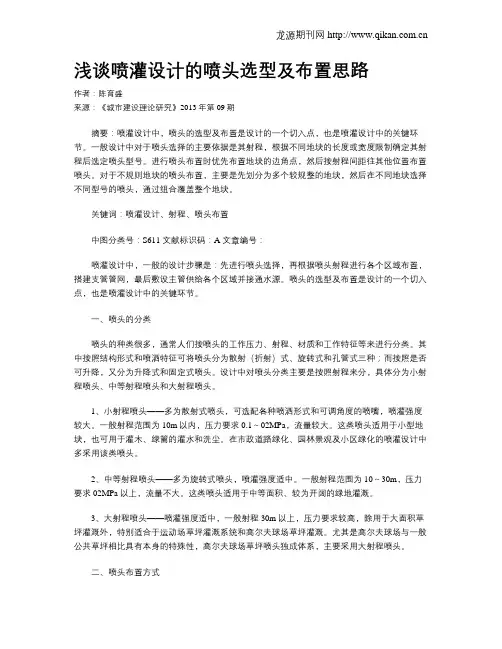

浅谈喷灌设计的喷头选型及布置思路作者：陈育盛来源：《城市建设理论研究》2013年第09期摘要：喷灌设计中，喷头的选型及布置是设计的一个切入点，也是喷灌设计中的关键环节。

一般设计中对于喷头选择的主要依据是其射程，根据不同地块的长度或宽度限制确定其射程后选定喷头型号。

进行喷头布置时优先布置地块的边角点，然后按射程间距往其他位置布置喷头。

对于不规则地块的喷头布置，主要是先划分为多个较规整的地块，然后在不同地块选择不同型号的喷头，通过组合覆盖整个地块。

关键词：喷灌设计、射程、喷头布置中图分类号：S611 文献标识码：A 文章编号：喷灌设计中，一般的设计步骤是：先进行喷头选择，再根据喷头射程进行各个区域布置，搭建支管管网，最后敷设主管供给各个区域并接通水源。

喷头的选型及布置是设计的一个切入点，也是喷灌设计中的关键环节。

一、喷头的分类喷头的种类很多，通常人们按喷头的工作压力、射程、材质和工作特征等来进行分类。

其中按照结构形式和喷洒特征可将喷头分为散射（折射）式、旋转式和孔管式三种；而按照是否可升降，又分为升降式和固定式喷头。

设计中对喷头分类主要是按照射程来分，具体分为小射程喷头、中等射程喷头和大射程喷头。

1、小射程喷头——多为散射式喷头，可选配各种喷洒形式和可调角度的喷嘴，喷灌强度较大。

一般射程范围为10m以内，压力要求0.1～02MPa，流量较大。

这类喷头适用于小型地块，也可用于灌木、绿篱的灌水和洗尘。

在市政道路绿化、园林景观及小区绿化的喷灌设计中多采用该类喷头。

2、中等射程喷头——多为旋转式喷头，喷灌强度适中。

一般射程范围为10～30m，压力要求02MPa以上，流量不大。

这类喷头适用于中等面积、较为开阔的绿地灌溉。

3、大射程喷头——喷灌强度适中，一般射程30m以上，压力要求较高，除用于大面积草坪灌溉外，特别适合于运动场草坪灌溉系统和高尔夫球场草坪灌溉。

尤其是高尔夫球场与一般公共草坪相比具有本身的特殊性，高尔夫球场草坪喷头独成体系，主要采用大射程喷头。

2.干式预作用、水幕3.湿式系统的洒水喷头选型应符合下列规定：1）不做吊顶的场所，当配水支管布置在梁下时，应采用直立型洒水喷头。

2）吊顶下布置的洒水喷头，应采用下垂型洒水喷头或吊顶型洒水喷头。

3）顶板为水平面的轻危险级、中危险级Ⅰ级住宅建筑、宿舍、旅馆建筑客房、医疗建筑病房和办公室，可采用边墙型洒水喷头。

4）易受碰撞的部位，应采用带保护罩的洒水喷头或吊顶型洒水喷头。

5）顶板为水平面，且无梁、通风管道等障碍物影响喷头洒水的场所，可采用扩大覆盖面积洒水喷头。

6）住宅建筑和宿舍、公寓等非住宅类居住建筑宜采用家用喷头。

7）不宜选用隐蔽式洒水喷头；确需采用时，应仅适用于轻危险级和中危险级Ⅰ级场所。

4.防火分隔水幕应采用开式洒水喷头或水幕喷头。

5.防护冷却水幕应采用水幕喷头。

6.自动喷水防护冷却系统可采用边墙型洒水洒头。

7.下列场所宜采用快速响应洒水喷头。

当采用快速响应洒水喷头时，系统应为湿式系统。

1）公共娱乐场所、中庭环廊。

2）医院、疗养院的病房及治疗区域，老年、少儿、残疾人的集体活动场所。

3）超出消防水泵接合器供水高度的楼层。

4）地下商业场所。

记忆：地下商场在中庭的娱乐场所设置了老幼病残专用水泵接合器.8.同一隔间内应采用相同热敏性能的洒水喷头。

9.雨淋系统的防护区内应采用相同的洒水喷头。

10.局部应用系统应采用快速响应洒水喷头。

11.设置闭式系统的场所，洒水喷头类型和场所的最大净空高度应符合下表规定：二、现场检查1.旋拧喷头顶丝，不得轻易旋开，转动溅水盘，无松动、变形等现象，以确保喷头不被轻易调整、拆卸和重装。

2.喷头的商标、型号、公称动作温度、响应时间指数（RTI）、制造厂及生产日期等标志应齐全。

3.喷头的型号、规格等应符合设计要求。

4.喷头外观应无加工缺陷和机械损伤。

5.喷头螺纹密封面应无伤痕、毛刺、缺丝或断丝现象。

6.闭式喷头应进行密封性能试验，以无渗漏、无损伤为合格。

试验数量应从每批中抽查1%，并不得少于5只，试验压力应为3.0MPa，保压时间不得少于3min。

《自动喷水灭火设计规范》GB50084-2017（精简版）2018年1月1日实施《自动喷水灭火设计规范》GB50084-2017本规范修订的主要技术内容是：1、增加净空高度为12m～18m民用建筑高大净空场所采用湿式系统的设计基本参数；湿式系统保护防火卷帘等防火分隔设施的设置要求；家用喷头、扩大覆盖面积喷头和特殊应用喷头的设置要求以及系统采用氯化聚氯乙烯（PVC-C）消防专用管的设置要求和部分术语等；2、调整仓库设置自动喷水灭火系统的设计基本参数、喷头布置参数和局部应用系统的设置要求等；3、删除自动喷水－泡沫联用系统的设置要求；4、修改现行规范中不便操作的一些条款，协调与其他规范的关系。

1总则1.0.1为了正确、合理地设计自动喷水灭火系统，保护人身和财产安全，制定本规范。

1.0.2本规范适用于新建、扩建、改建的民用与工业建筑中自动喷水灭火系统的设计。

本规范不适用于火药、炸药、弹药、火工品工厂、核电站及飞机库等特殊功能建筑中自动喷水灭火系统的设计。

1.0.3自动喷水灭火系统的设计，应密切结合保护对象的功能和火灾特点，积极采用新技术、新设备、新材料，做到安全可靠、技术先进、经济合理。

1.0.4设计采用的系统组件，必须符合国家现行的相关标准，并应符合消防产品市场准入制度的要求。

1.0.5当设置自动喷水灭火系统的建筑变更用途和使用功能时，应校核原有系统的适用性。

当不适应时，应按本规范重新设计。

2术语和符号2.1 术语2.1.1 自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、供水设施等组成，能在发生火灾时喷水的自动灭火系统。

2.1.2 闭式系统采用闭式洒水喷头的自动喷水灭火系统。

2.1.3 开式系统采用开式洒水喷头的自动喷水灭火系统。

2.1.4 湿式系统准工作状态时配水管道内充满用于启动系统的有压水的闭式系统。

2.1.5 干式系统准工作状态时配水管道内充满用于启动系统的有压气体的闭式系统。

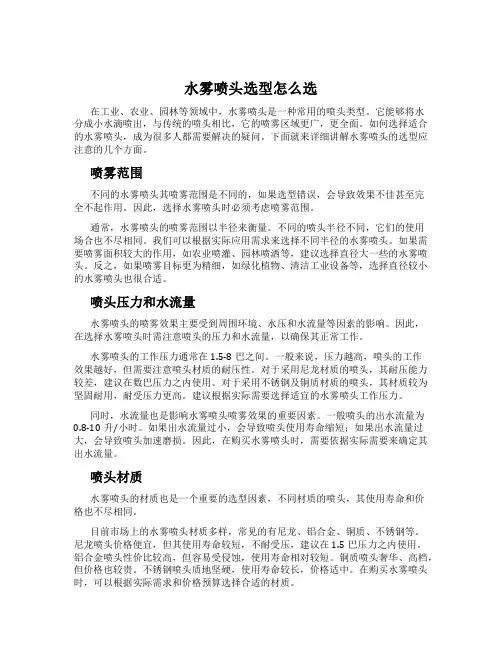

水雾喷头选型怎么选在工业、农业、园林等领域中，水雾喷头是一种常用的喷头类型。

它能够将水分成小水滴喷出，与传统的喷头相比，它的喷雾区域更广，更全面。

如何选择适合的水雾喷头，成为很多人都需要解决的疑问。

下面就来详细讲解水雾喷头的选型应注意的几个方面。

喷雾范围不同的水雾喷头其喷雾范围是不同的，如果选型错误，会导致效果不佳甚至完全不起作用。

因此，选择水雾喷头时必须考虑喷雾范围。

通常，水雾喷头的喷雾范围以半径来衡量。

不同的喷头半径不同，它们的使用场合也不尽相同。

我们可以根据实际应用需求来选择不同半径的水雾喷头。

如果需要喷雾面积较大的作用，如农业喷灌、园林喷洒等，建议选择直径大一些的水雾喷头。

反之，如果喷雾目标更为精细，如绿化植物、清洁工业设备等，选择直径较小的水雾喷头也很合适。

喷头压力和水流量水雾喷头的喷雾效果主要受到周围环境、水压和水流量等因素的影响。

因此，在选择水雾喷头时需注意喷头的压力和水流量，以确保其正常工作。

水雾喷头的工作压力通常在1.5-8巴之间。

一般来说，压力越高，喷头的工作效果越好，但需要注意喷头材质的耐压性。

对于采用尼龙材质的喷头，其耐压能力较差，建议在数巴压力之内使用。

对于采用不锈钢及铜质材质的喷头，其材质较为坚固耐用，耐受压力更高。

建议根据实际需要选择适宜的水雾喷头工作压力。

同时，水流量也是影响水雾喷头喷雾效果的重要因素。

一般喷头的出水流量为0.8-10升/小时。

如果出水流量过小，会导致喷头使用寿命缩短；如果出水流量过大，会导致喷头加速磨损。

因此，在购买水雾喷头时，需要依据实际需要来确定其出水流量。

喷头材质水雾喷头的材质也是一个重要的选型因素，不同材质的喷头，其使用寿命和价格也不尽相同。

目前市场上的水雾喷头材质多样，常见的有尼龙、铝合金、铜质、不锈钢等。

尼龙喷头价格便宜，但其使用寿命较短，不耐受压，建议在1.5巴压力之内使用。

铝合金喷头性价比较高，但容易受侵蚀，使用寿命相对较短。

铜质喷头奢华、高档，但价格也较贵。

1、易熔合金喷头：不怕冻，不怕碰，比玻璃球喷头稍贵；玻璃球喷头：怕冻，怕碰，但其为最普通与常用型，因其自身怕冻怕碰的弱点，因此临街面的玻璃橱窗内的喷头选用易熔合金；寒冷地区地下车库一层、地下车库二层入口30m范围内采用易熔合金喷头；2、直立型喷头：向上喷下垂型喷头：向下喷，也叫吊顶型喷头边墙型喷头：侧喷边墙扩展型喷头：侧喷，由于室内空间距离加大，因此要求喷头流量与扬程也要加大，喷淋泵的流量与扬程会因其加大也可能不受影响，例如以最高处来定压力的喷淋系统选用为扩展型喷头，则喷淋水泵扬程必加大，反之不需要；普通喷头或边墙型喷头最不利点压力要求大概7-10m，扩展型则为20m。

3、温级：易熔合金的温级为72°c，玻璃球喷头温级为68°c，当选用哪种喷头时温级就已经确定，而对于一些特殊场所，温级会有特殊要求，如厨房灶台上部选用玻璃球喷头（温级为93°），厨房其他部位选用玻璃球喷头（温级为79°），热交换站选用玻璃球喷头（温级为79°），其他无特殊温度处选用玻璃球喷头（温级为68°），4、流量系数K值：除扩展型喷头K=115外其他正常喷头为K=80。

5、喷头的选用原则⑴闭式喷头的安装高度，要求满足“使喷头及时受热开放、并使开放喷头的洒水有效覆盖起火范围”的条件。

超过上述高度，喷头将不能及时受热开放，而且喷头开放后的洒水可能达不到覆盖起火范围的预期目的，出现火灾在喷水范围之外蔓延的现象，使系统不能有效发挥控灭火的作用。

⑵不同使用条件下对喷头选型的规定。

实际工程中，由于喷头的选型不当而造成失误的现象比较突出。

不同用途和型号的喷头，分别具有不同的使用条件和安装方式。

喷头的选型、安装方式、方位合理与否，将直接影响喷头的动作时间和布水效果。

当设置场所不设吊顶，且配水管道沿梁下布置时，火灾热气流将在上升至顶板后水平蔓延。

此时只有向上安装直立型喷头，才能使热气流尽早接触和加热喷头热敏元件。
