关于体育场草坪自动喷淋系统体育场自动喷灌系统的设计1 设计方案1.1 方案选择足球场面积为105m×60m（见图1）。
设计初期，我们提出三个喷灌方案。
方案一是在足球场四周设阀门井，井内设喷灌甩头，进行人工喷灌；方案二是利用市政管网水压，在草坪内隔一定间距设一个喷头，隐藏在草坪下，喷灌时打开市政来水管上的控制阀，喷头开始喷灌，水流喷射半径可达8～12 m；方案三是采用自动喷灌技术，增设自动控制系统实现喷灌自动化。
经方案比较，设计推荐采用方案三。
1.2 自动喷灌流程与运行方式若利用市政给水管网（压力为0.4MPa）在足球场周围设喷头进行喷灌，射程达不到要求，也难以实现自动控制，因此需设增压设施，提高水压，加大射流能力。
自动喷灌流程：水泵→控制阀→管路→喷头，详见图2。
从图中可看出，整个体育场设4个喷头，分两组，每组两个喷头。
喷灌运行程序是：水泵启动，电控阀DF1打开，喷灌到设定时间后自停；DF1关闭，DF2开启，运行与DF1相同时间自停，循环往复。
喷灌结束，可自动停泵或人工停泵。
水泵的控制能实现全自动化，何时开泵，何时停泵事先设定，不受人工控制；同时还设有手动控制。
系统运行时，设一组喷头喷灌时间为20min，两组喷灌共需40min，为一个周期，需要用几个周期喷灌能达到要求，由用户自定。
2 喷灌系统设计2.1 水量水压的确定足球场绿地喷灌浇水需要水量大，水流射程远，形成水雾均匀密实。
从理论上确定水量水压可用下式q=3.48μd2H0.5·10-3式中：q——喷头出流量，L/s；d——喷嘴内径，mm；H——喷头入口处压力，mH2O；μ——喷头流量系数。
射流半径可用下式进行计算：①升弧水平投影长度③射流半径R=L1+L2式中：L1、L2——分别为升弧、降弧的水平投影长度，m；α——倾斜射流的仰角，度。
但是公式中的d、α、μ值依不同厂家提供的产品而有差异，实际上较难用理论确定流量及水压值。
第七章 喷头的组合与布置如前所述，单喷头水量分布是分布不均的，在灌溉较大的面积单靠一个喷头是不行的，系统设计时需要经过分析单个喷头的水量分布，通过喷头组合，获得一定的水量重叠，才能满足植物需求和提高水利用效率。
第一节 喷灌系统的灌水均匀性图7－1表示4个喷头以喷头射程为间距、正方形布置时理论上的水量分布，图中的数据为无风条件下221个位置处的降雨深度。
从图中可以看出，不同位置的降雨深度不尽相同，在正方形的中间，降雨量最小，也就是说，整个灌溉面积上灌水不是十分均匀。
1、喷灌均匀度喷灌均匀度表示喷灌面积上水量分布的均匀程度，它是衡量喷灌灌水质量的主要技术指标之一，一般常用克里斯琴(christiensen)公式来表示：）（mn X Cu ∑-=0.1100％ 7－1式中，X ——喷灌面积上每一个喷灌强度观侧值与平均值之差的绝对值。
n ——观测值总数m ——喷灌强度观测值的平均值Cu ——均匀系数，以百分数表示Cu 值越大表示喷洒面积上的水量分布越均匀，Cu 值越小表示喷灌越不均匀，对于草坪来讲，一般要求Cu 值范围在75%以上。
2、喷灌系统灌水均匀性的测定与度量在田间等间距布置一定数量的雨量桶（布置方法可参阅相关技术规范），如图7－2所示，喷洒一段时间后，测定每个雨量桶中水量。
然后利用公式7－1来计算。
图7－1 4个喷头正方形布置时水量的理论分布221个雨量桶第二节喷头的组合方式与喷灌强度一、喷头的组合方式有三种主要的喷头布置方式：1、正方形：这种方式中相邻四个喷头组成的四条边距离相等，用于灌溉正方形的区域或有90度角的区域。
尽管该方式有时均匀度欠佳，但四周有围栏的地区常使用这种方式。
正方形布置方式灌水覆盖度较差，其原因是因为对角线上两个喷头间距比边线上的要长。
当边线上两个喷头间距为喷头的射程时（即50%法），对角线上两个喷头间距则为射程的70%，使得正方形中心喷水量偏少（图7－3）。
在风速小和没风的情况下可以使用55%的间距，有风时建议用更小的间距，水量偏少图7－3 正方形布置时的水量偏少区域这取决于风的大小，下面给出风速和最大间距的对照表：灌溉地点的风速（km/h）使用的最大间距（%直径） 0—— 5 556——10 5011——20 45RS2、三角形：该模式常用于边界不规则的地区。

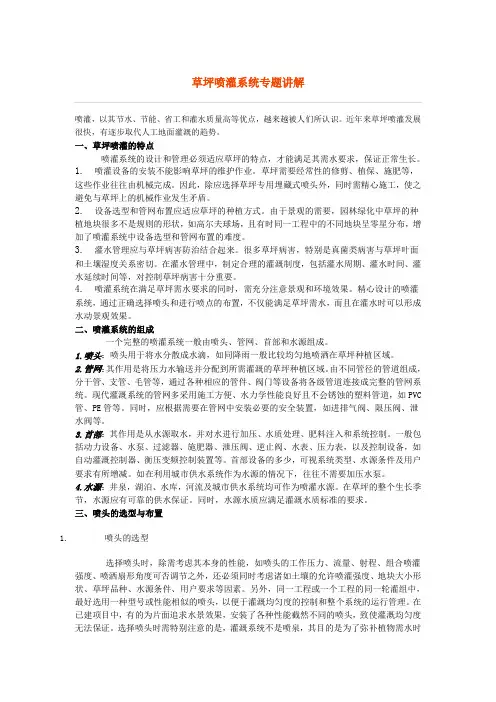

草坪喷灌系统专题讲解喷灌，以其节水、节能、省工和灌水质量高等优点，越来越被人们所认识。
近年来草坪喷灌发展很快，有逐步取代人工地面灌溉的趋势。
一、草坪喷灌的特点喷灌系统的设计和管理必须适应草坪的特点，才能满足其需水要求，保证正常生长。
1.喷灌设备的安装不能影响草坪的维护作业。
草坪需要经常性的修剪、植保、施肥等，这些作业往往由机械完成。
因此，除应选择草坪专用埋藏式喷头外，同时需精心施工，使之避免与草坪上的机械作业发生矛盾。
2.设备选型和管网布置应适应草坪的种植方式。
由于景观的需要，园林绿化中草坪的种植地块很多不是规则的形状，如高尔夫球场，且有时同一工程中的不同地块呈零星分布，增加了喷灌系统中设备选型和管网布置的难度。
3.灌水管理应与草坪病害防治结合起来。
很多草坪病害，特别是真菌类病害与草坪叶面和土壤湿度关系密切。
在灌水管理中，制定合理的灌溉制度，包括灌水周期、灌水时间、灌水延续时间等，对控制草坪病害十分重要。
4.喷灌系统在满足草坪需水要求的同时，需充分注意景观和环境效果。
精心设计的喷灌系统，通过正确选择喷头和进行喷点的布置，不仅能满足草坪需水，而且在灌水时可以形成水动景观效果。
二、喷灌系统的组成一个完整的喷灌系统一般由喷头、管网、首部和水源组成。
1.喷头：喷头用于将水分散成水滴，如同降雨一般比较均匀地喷洒在草坪种植区域。
2.管网：其作用是将压力水输送并分配到所需灌溉的草坪种植区域。
由不同管径的管道组成，分干管、支管、毛管等，通过各种相应的管件、阀门等设备将各级管道连接成完整的管网系统。
现代灌溉系统的管网多采用施工方便、水力学性能良好且不会锈蚀的塑料管道，如PVC 管、PE管等。
同时，应根据需要在管网中安装必要的安全装置，如进排气阀、限压阀、泄水阀等。
3.首部：其作用是从水源取水，并对水进行加压、水质处理、肥料注入和系统控制。
一般包括动力设备、水泵、过滤器、施肥器、泄压阀、逆止阀、水表、压力表，以及控制设备，如自动灌溉控制器、衡压变频控制装置等。
