苏科版物理九年级上册 第十三章 电路初探（提升篇）（Word 版 含解析）一、初三物理第十三章 电路初探 易错压轴题提优（难）1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。
通常简称其容纳电荷的本领为电容，用字母C 表示，单位为法拉，用字母F 表示。
两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。
(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。
充电过程中，经过开关的电流方向是______（选填“从A 到B ”或“从B 到A ”）。
改变电源电压，电容器所带电荷量Q 也发生改变，实验数据如下表。
电压U /V2 8 2 电荷量Q /C4×10-3 6×10-3 2×10-3 5×10-3 电容C /F 2×10-3 0.75×10-3 1×10-3 2×10-3(2)分析数据可知，电容C 与电容器两端电压U 及电荷量Q 的关系式为：C=______。
(3)请把表格补充完整______。
(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为S C dε=（ε是一个常数，S 为极板面积，d 为极板间距离）。
多电容器串联时，121111=nC C C C ++…，（C 表示总电容，C 1、C 2.……C n 表示各电容器的电容）。
现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，则总电容C =______，总共能够储存的电荷量为______。
【答案】B 到A Q C U= 2.5V 121221S S S d S d ε+ 121221S S d d U S S ε+ 【解析】【分析】【详解】(1)[1]充电过程中负电荷从A 运动到B ，正电荷从B 运动到A ，则根据电流方向的规定，经过开关的电流方向为B 到A 。
九年级上册第十三章电路初探（篇）（Word版含解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．“探究串联电路的电压关系”实验电路如图甲所示。
(1)在使用电压表之前，发现电压表的指针向没有刻度的那一边偏转，则应对电压表进行______；(2)为了使探究得出的结论具有普遍意义，L1、L2应该选择______（选填“相同”或“不相同”）的小灯泡；(3)根据图甲连接好电路，闭合开关，电压表示数如图乙所示，读数为______V，为了使实验结果更准确，接下来的操作是：______；(4)测出L1两端电压后，小明同学断开开关，准备拆下电压表，改装在B、C之间，小聪同学认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可。
小聪的办法是否正确？请说明理由。
答：______；理由：______；(5)测出AB、BC、AC之间的电压，记录在图表格中。
根据实验数据得出结论：串联电路总电压等于各用电器两端电压之和。
此结论存在的不足之处是：______。
U AB/V U BC/V U AC/V3.1 1.44.5【答案】机械调零不相同 2.0 电压表换用0~3V量程，重做实验不正确电压表正负接线柱接反实验存在偶然性，需多测几组数据【解析】【分析】【详解】(1)[1]使用电压表之前，发现电压表的指针偏向零刻度的左边，说明电压表没有调零，此时应对电压表进行机械调零。
(2)[2]在“探究串联电路的电压关系”实验中，为了使得到的结论具有普遍性，应该采用规格不相同的灯泡多做几次实验。
(3)[3]如图乙所示电压表选择的是0~15V大量程，其示数为2.0V。
[4]2.0V远小于15V，容易产生误差，为了读数更准确，电压表应该换用0~3V的小量程，重新完成实验。
(4)[5][6]不正确，理由是根据电流流向，电流从电压表正极进、负极出的原则可知，将与A 点相连的导线改接到C点后，电压表正负接线柱接反。
(5)[7]实验中只测出了一组AB、BC、AC之间的电压，便得到结论，一次实验数据得到的结论具有偶然性，为了使结论更具有普遍性，应该多测几组数据。
九年级上册物理第十三章电路初探章末训练（Word版含解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．在如图所示的电路中，闭合开关S灯L不亮，电压表V的示数接近电源电压。
已知电路中各处均接触良好，除灯 L 和电阻 R 两者中的某个元件故障外，其余元件均完好。
(1)请判断该电路中存在的故障可能是__________或___________。
(2)为进一步确定故障，小明同学将一个电流表正确串联在如图所示的电路中，闭合开关S，观察电流表的示数情况。
若电流表有示数，说明故障是__________；若电流表无示数，说明故障是__________________。
(3)为进一步确定故障，小华同学将图中的电压表V正确并联在灯L两端，请判断他能否查找出电路的故障，并说明理由。
____________________________________________________________________________【答案】灯L短路电阻R断路灯L短路电阻R断路不能。
因为在灯L短路和电阻R 断路两种情况下，电压表V均无示数【解析】【分析】【详解】(1)[1][2]当电压表所测用电器R断路，电压表通过灯L、闭合的开关、导线接在电源的正负极上，电压表示数接近电源电压；当灯L被短路，电路中只有电阻R，电压表测量R两端的电压，也就是电源电压。
(2)[3][4]当灯L被短路，电路中有电流，当R断路时，电压表在电路中相当于开路，电路中无电流。
(3)[5]电压表V正确并联在灯L两端时，在灯L短路和电阻R断路两种情况下，电压表V均无示数，故不能查找出电路的故障。
2．如图，把两个小灯泡串联接入电路研究串联电路特点．（1）在连接电路时，开关必须__________；开关闭合并且两灯都发光时，取下其中一个小灯泡，可观察到__________现象；（2）在串联的两个小灯泡电路中再串联一个小灯泡，闭合开关后可观察到__________现象；（3）以上两个现象都说明了串联电路各用电器__________（选填“相互影响”或“不相互影响”）这一特点；（4）开关闭合并且两小灯泡都发光时，使其中一个小灯泡短路，可观察到被短路的小灯泡__________，另一个小灯泡的亮度__________（选填“变亮”、“变暗”、“不亮”、“不变”）；（5）实验中，选择两个小灯泡的规格应该是__________的（填“相同”或“不相同”）.【答案】断开另一灯熄灭原来两小灯泡变暗影响不亮变亮不相同【解析】【分析】串联电路是将整个电路串在一起，（包括用电器、导线、开关、电源）；它的特点就是：（1）电流只有一条通路，（2）开关控制整个电路的通断，（3）各用电器之间相互影响；串联的优点：所以在电路中，若想控制所有电路，即可使用串联的电路；串联的缺点；若电路中有一个用电器坏了，整个电路意味这都断了．【详解】(1)根据串联电路的特点，如闭合开关连接电路，会损坏灯泡，故答案为断开；因两灯串联，两灯之间相互影响，当一只取下时，线路就断了，则另一只肯定熄灭，故答案为另一灯熄灭；(2)因在串联电路中总电压等于各处电压之和，当加入一只灯后，各灯两端的电压就变小，所以亮度变暗，故答案为两灯都变暗；(3)串联电路的特点正是各个用电器相互影响，故答案为相互影响；(4) 开关闭合并且两小灯泡都发光时，使其中一个小灯泡短路，小灯泡被短路后，没有电流流经被短路的小灯泡，短路的小灯泡肯定不亮了，故答案为不亮；电路变成了另一个小灯泡的简单电路，那此时另一只灯泡分得的电压升高，相应的就会变亮了，故答案为变亮．（5）实验中，为了使结论更具有普遍性，应该选择两个不同规格的小灯泡．3．“探究串联电路的电压关系”的实验电路如图甲所示．（1）为了使探究得出的结论具有普遍意义，L1、L2应该选择_____（相同/不同）的小灯泡．（2）小明根据图甲连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该_____．（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间．小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可．小聪的办法是否正确？答：_____（正确/不正确）．（4）测量完成后，进行小组交流讨论．下表选录了四个小组的数据，你认为这些数据是否合理？答：_____（合理/不合理）．请说明理由：_____．实验小组L1两端电压/V L2两端电压/V串联总电压/V1 1.6 2.9 4.52 2.1 2.4 4.43 2.5 2.0 4.44 1.8 2.7 4.5【答案】不同断开开关，更换电压表的量程不正确合理因为在测量过程中，会有一些误差，总体上串联总电压约等于L1两端电压和L2两端电压之和【解析】【详解】(1)[1]为了使探究得出的结论具有普遍意义，L1、L2应该选择不同的灯泡，避免两灯泡的电压相同，得出串联电路中各用电器电压相同的结论；(2)[2]从图乙可以看到，电压表的量程是0到15V，读数是2V，为了使实验结果更准确，接下来他应该断开开关，更换电压表的量程，改为0到3V；(3)[3]小聪的办法不正确，因为电压表与B点接触那端是正接线柱，当将与A点相连的导线改接到C点时，电流将会从电压表的负接线柱流入，所以小聪的办法不正确；(4)[4][5]这些数据是合理的，因为在测量过程中，会有一些误差，总体上串联总电压约等于L1两端电压和L2两端电压之和。
九年级上册物理第十三章电路初探专题练习（解析版）一、初三物理第十三章电路初探易错压轴题提优（难）1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。
通常简称其容纳电荷的本领为电容，用字母C表示，单位为法拉，用字母F表示。
两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。
(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。
充电过程中，经过开关的电流方向是______（选填“从A到B”或“从B到A”）。
改变电源电压，电容器所带电荷量Q也发生改变，实验数据如下表。
电压U/V282电荷量Q/C4×10-36×10-32×10-35×10-3电容C/F2×10-30.75×10-31×10-32×10-3(2)分析数据可知，电容C与电容器两端电压U及电荷量Q的关系式为：C=______。
(3)请把表格补充完整______。
(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SCdε=（ε是一个常数，S为极板面积，d为极板间距离）。
多电容器串联时，121111=nC C C C++…，（C表示总电容，C1、C2.……C n表示各电容器的电容）。
现有两个极板面积分别为S1、S2，极板间的距离分别为d1、d2的平行板电容器串联接到电压为U的电源上，则总电容C=______，总共能够储存的电荷量为______。
【答案】B到AQCU= 2.5V 121221S SS d S dε+121221S Sd dUS Sε+【解析】【分析】【详解】(1)[1]充电过程中负电荷从A运动到B，正电荷从B运动到A，则根据电流方向的规定，经过开关的电流方向为B到A。
(2)[2]由表中数据可知3-3210F 2V 410C -⨯⨯=⨯ 3-30.7510F 8V 610C -⨯⨯=⨯3-3110F 2V 210C -⨯⨯=⨯即Q CU =则Q C U=(3)[3]根据上题所得公式QU C=，将表中数据带入可得 33510C 2.5V 210FQ U C --⨯===⨯(4)[4][5]现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，电容决定式为SC dε=则111S C d ε= 222S C d ε=因为多电容器串联时121111=nC C C C ++… 则12111=C C C + 带入12C C 、可得121221S S C S d S d ε=+则总共能够储存的电量为121221US S S d C S d Q U ε+==2．若假设在两地之间的输电线发生了短路，如何确定短路的位置？青羊区某学校物理兴趣小组分別进行下面的研究：他们用AB､CD两根长均为L（L为75cm）的直电阻丝模拟输电线，将导线连在两根电阻丝之间某处模拟输电线短路，在电阻丝的右侧可以安装检测电路，电阻丝单位长度的阻值为r（每厘米的电阻为2Ω），如图甲所示。
九年级物理上册第十三章 电路初探（篇）（Word 版 含解析）一、初三物理第十三章 电路初探 易错压轴题提优（难）1．在“测定小灯泡额定功率”实验中，小华同学用如图所示的实验器材进行了实验，其中电源电压保持6V 不变，小灯泡的额定电压为3.8V ，小灯泡的灯丝电阻大约10Ω，滑动变阻器的规格为“20Ω 1A”．（1）请用铅笔画线代替导线，在答题纸上将图甲的实物电路连接完整（连线不得交叉）____．（2）小华实验中，移动滑片P 到某处，发现电压表的示数为3V ，为了能测量小灯泡的额定功率，他将滑片P 向________（选填“左”或“右”）端滑动，直到电压表的示数为3.8V 时，观察电流表的指针位置如图乙所示，此时电流表的示数为________ ，小灯泡的额定功率为________．（3）小华想：滑动变阻器接入电路的阻值增大时，通过它的电流________，它两端电压________，（选填“变大”“变小”或“不变”）它消耗的功率是增大还是减小呢____？【答案】 左 0.4A 1.52W 变小 变大 先增大在减小【解析】【分析】【详解】（1）灯泡的额定电流： 3.8=0.3810P V I A U W==，因此电流表选择0～0.6A 的量程；用线把电流表0.6A 的接线柱、灯泡以及滑动变阻器上面任一接线柱连起来即可：（2）电压表测灯泡电压，要测灯泡的额定功率，使灯泡两端电压为3.8V，使电压表的示数由3V增大到3.8V，要使灯泡电压增大，需要电流增大，总电阻减小，滑动变阻器电阻减小，滑片向左端移动．电流表选择0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.4A，则灯泡的额定功率： 3.80.4 1.52P UI V A W==⨯=；（3）滑动变阻器接入电路的阻值增大时，通过它的电流变小，电路总电压不变，根据串联电路电阻分压规律可知，它两端的电压变大,设滑动变阻器接入电路电阻为R，电路电流=UIR R+，则根据P滑=I2可知：22222000()100220U U R URR R R R R R RR⨯==Ω+++++Ω；又因为R的变化范围是0~20Ω，所以所以当滑动变阻器接入电路的阻值增大，它消耗的功率先增大后减小（当R滑=10Ω时消耗的功率最大）．【点睛】点评：本题涉及电压表的读数、滑动变阻器的变阻原理、电功率的计算，要认真审题，注意隐含条件，虽综合性强，但都属于基础知识，难度适中．2．实验小组用如图1所示的电路来探究并联电路中电流的关系，其实验思路如下∶接好电路后，把电流表分别接入到A、B、C三处，测出第一组数据；为了防止个别偶然因素的影响，他们采用以下两种方法之一来重复实验，并完成第二次和第三次测量：方法一∶改变电源电压方法二∶更换其中一条支路中的灯泡（规格不同）(1)如图2是某同学连接的并联电路的局部图，某次实验中，测量完干路电流之后，某同学想测量通过L1的电流，为接入电流表，a、b、c、d四个接点中最方便的导线拆接点是________点，同时注意，在拆接电路时，开关必须________。

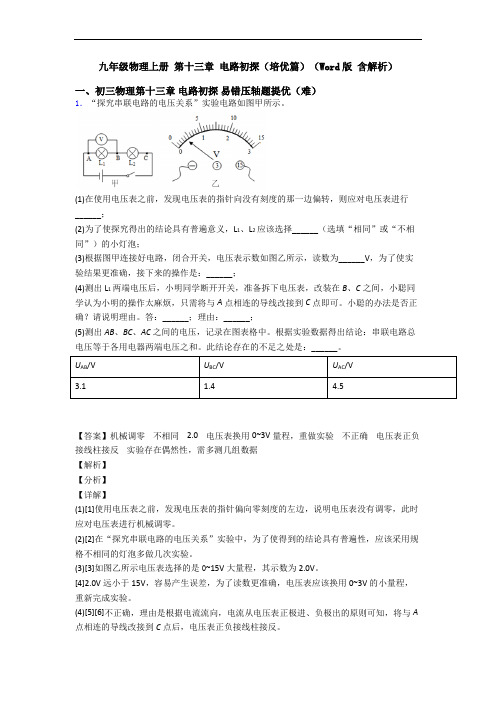

九年级物理上册第十三章电路初探（培优篇）（Word版含解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．“探究串联电路的电压关系”实验电路如图甲所示。
(1)在使用电压表之前，发现电压表的指针向没有刻度的那一边偏转，则应对电压表进行______；(2)为了使探究得出的结论具有普遍意义，L1、L2应该选择______（选填“相同”或“不相同”）的小灯泡；(3)根据图甲连接好电路，闭合开关，电压表示数如图乙所示，读数为______V，为了使实验结果更准确，接下来的操作是：______；(4)测出L1两端电压后，小明同学断开开关，准备拆下电压表，改装在B、C之间，小聪同学认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可。
小聪的办法是否正确？请说明理由。
答：______；理由：______；(5)测出AB、BC、AC之间的电压，记录在图表格中。
根据实验数据得出结论：串联电路总电压等于各用电器两端电压之和。
此结论存在的不足之处是：______。
U AB/V U BC/V U AC/V3.1 1.44.5【答案】机械调零不相同 2.0 电压表换用0~3V量程，重做实验不正确电压表正负接线柱接反实验存在偶然性，需多测几组数据【解析】【分析】【详解】(1)[1]使用电压表之前，发现电压表的指针偏向零刻度的左边，说明电压表没有调零，此时应对电压表进行机械调零。
(2)[2]在“探究串联电路的电压关系”实验中，为了使得到的结论具有普遍性，应该采用规格不相同的灯泡多做几次实验。
(3)[3]如图乙所示电压表选择的是0~15V大量程，其示数为2.0V。
[4]2.0V远小于15V，容易产生误差，为了读数更准确，电压表应该换用0~3V的小量程，重新完成实验。
(4)[5][6]不正确，理由是根据电流流向，电流从电压表正极进、负极出的原则可知，将与A 点相连的导线改接到C点后，电压表正负接线柱接反。
(5)[7]实验中只测出了一组AB 、BC 、AC 之间的电压，便得到结论，一次实验数据得到的结论具有偶然性，为了使结论更具有普遍性，应该多测几组数据。
苏科版九年级物理上册 第十三章 电路初探（培优篇）（Word 版 含解析）一、初三物理第十三章 电路初探 易错压轴题提优（难）1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。
通常简称其容纳电荷的本领为电容，用字母C 表示，单位为法拉，用字母F 表示。
两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。
(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。
充电过程中，经过开关的电流方向是______（选填“从A 到B ”或“从B 到A ”）。
改变电源电压，电容器所带电荷量Q 也发生改变，实验数据如下表。
电压U /V2 8 2 电荷量Q /C4×10-3 6×10-3 2×10-3 5×10-3 电容C /F 2×10-3 0.75×10-3 1×10-3 2×10-3(2)分析数据可知，电容C 与电容器两端电压U 及电荷量Q 的关系式为：C=______。
(3)请把表格补充完整______。
(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为S C dε=（ε是一个常数，S 为极板面积，d 为极板间距离）。
多电容器串联时，121111=nC C C C ++…，（C 表示总电容，C 1、C 2.……C n 表示各电容器的电容）。
现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，则总电容C =______，总共能够储存的电荷量为______。
【答案】B 到A Q C U= 2.5V 121221S S S d S d ε+ 121221S S d d U S S ε+ 【解析】【分析】【详解】(1)[1]充电过程中负电荷从A 运动到B ，正电荷从B 运动到A ，则根据电流方向的规定，经过开关的电流方向为B 到A 。
九年级上册物理 第十三章 电路初探（培优篇）（Word 版 含解析）一、初三物理第十三章 电路初探 易错压轴题提优（难）1．在“测定小灯泡额定功率”实验中，小华同学用如图所示的实验器材进行了实验，其中电源电压保持6V 不变，小灯泡的额定电压为3.8V ，小灯泡的灯丝电阻大约10Ω，滑动变阻器的规格为“20Ω 1A”．（1）请用铅笔画线代替导线，在答题纸上将图甲的实物电路连接完整（连线不得交叉）____．（2）小华实验中，移动滑片P 到某处，发现电压表的示数为3V ，为了能测量小灯泡的额定功率，他将滑片P 向________（选填“左”或“右”）端滑动，直到电压表的示数为3.8V 时，观察电流表的指针位置如图乙所示，此时电流表的示数为________ ，小灯泡的额定功率为________．（3）小华想：滑动变阻器接入电路的阻值增大时，通过它的电流________，它两端电压________，（选填“变大”“变小”或“不变”）它消耗的功率是增大还是减小呢____？【答案】 左 0.4A 1.52W 变小 变大 先增大在减小【解析】【分析】【详解】（1）灯泡的额定电流： 3.8=0.3810P V I A U W==，因此电流表选择0～0.6A 的量程；用线把电流表0.6A 的接线柱、灯泡以及滑动变阻器上面任一接线柱连起来即可：（2）电压表测灯泡电压，要测灯泡的额定功率，使灯泡两端电压为3.8V，使电压表的示数由3V增大到3.8V，要使灯泡电压增大，需要电流增大，总电阻减小，滑动变阻器电阻减小，滑片向左端移动．电流表选择0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.4A，则灯泡的额定功率： 3.80.4 1.52P UI V A W==⨯=；（3）滑动变阻器接入电路的阻值增大时，通过它的电流变小，电路总电压不变，根据串联电路电阻分压规律可知，它两端的电压变大,设滑动变阻器接入电路电阻为R，电路电流=UIR R+，则根据P滑=I2可知：22222000()100220U U R URR R R R R R RR⨯==Ω+++++Ω；又因为R的变化范围是0~20Ω，所以所以当滑动变阻器接入电路的阻值增大，它消耗的功率先增大后减小（当R滑=10Ω时消耗的功率最大）．【点睛】点评：本题涉及电压表的读数、滑动变阻器的变阻原理、电功率的计算，要认真审题，注意隐含条件，虽综合性强，但都属于基础知识，难度适中．2．探究并联电路中电流的规律：(1)如图乙此时电流表测量的是电路图中_______（填“A”或“B”或“C”）处的电流。
九年级物理上册第十三章电路初探章末训练（Word版含解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．“探究串联电路的电压关系”实验电路如图甲所示。
(1)在使用电压表之前，发现电压表的指针向没有刻度的那一边偏转，则应对电压表进行______；(2)为了使探究得出的结论具有普遍意义，L1、L2应该选择______（选填“相同”或“不相同”）的小灯泡；(3)根据图甲连接好电路，闭合开关，电压表示数如图乙所示，读数为______V，为了使实验结果更准确，接下来的操作是：______；(4)测出L1两端电压后，小明同学断开开关，准备拆下电压表，改装在B、C之间，小聪同学认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可。
小聪的办法是否正确？请说明理由。
答：______；理由：______；(5)测出AB、BC、AC之间的电压，记录在图表格中。
根据实验数据得出结论：串联电路总电压等于各用电器两端电压之和。
此结论存在的不足之处是：______。
U AB/V U BC/V U AC/V3.1 1.44.5【答案】机械调零不相同 2.0 电压表换用0~3V量程，重做实验不正确电压表正负接线柱接反实验存在偶然性，需多测几组数据【解析】【分析】【详解】(1)[1]使用电压表之前，发现电压表的指针偏向零刻度的左边，说明电压表没有调零，此时应对电压表进行机械调零。
(2)[2]在“探究串联电路的电压关系”实验中，为了使得到的结论具有普遍性，应该采用规格不相同的灯泡多做几次实验。
(3)[3]如图乙所示电压表选择的是0~15V大量程，其示数为2.0V。
[4]2.0V远小于15V，容易产生误差，为了读数更准确，电压表应该换用0~3V的小量程，重新完成实验。
(4)[5][6]不正确，理由是根据电流流向，电流从电压表正极进、负极出的原则可知，将与A 点相连的导线改接到C点后，电压表正负接线柱接反。
(5)[7]实验中只测出了一组AB、BC、AC之间的电压，便得到结论，一次实验数据得到的结论具有偶然性，为了使结论更具有普遍性，应该多测几组数据。
九年级上册物理第十三章电路初探达标检测（Word版含解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．若假设在两地之间的输电线发生了短路，如何确定短路的位置？青羊区某学校物理兴趣小组分別进行下面的研究：他们用AB､CD两根长均为L（L为75cm）的直电阻丝模拟输电线，将导线连在两根电阻丝之间某处模拟输电线短路，在电阻丝的右侧可以安装检测电路，电阻丝单位长度的阻值为r（每厘米的电阻为2Ω），如图甲所示。
他们把一个电压为U电源（提供4V稳定电压）､一个定值电阻0R（阻值为300Ω）､电阻箱R1（0-999.9Ω）和一块电压表（有两个量程分别0-3V和0-15V）及开关S一个用导线连接起来装入一个盒内，并引出两根导线到盒外，制成检测盒，如图乙所示。
检测时将盒外的两根导线分别与模拟输电线B､D端的两接线柱相连，从而构成检测电路。
通过读取盒内电压表的示数､经过计算得知短路处到B端的距离。
为了减小误差，电压表示数要不小于量程的三分之一（导线电阻忽略不计）。
(1)电压表的量程应选取______V；(2)当电阻箱调为0，电压表示数为3V时，短路处到B的距离____m；(3)如果知短路位置改变，考虑测量值超电压表量程的可能。
既要使电压表的示数不小于量程的三分之一，又要确保不超电压表量程，电阻箱R1的取值范围____Ω；(4)如果电阻箱已经调到要求范围内的某阻值且读数为R1，推导出短路处到B端距离L1与电压表示数U0的关系式∶L1=______（用r､U､U0､R1､R0表示）【答案】0V-3V 0.25 100-600Ω0001()2R U U U RU r--【解析】【分析】【详解】(1)[1]为了减小误差，电压表示数要不小于量程的三分之一，电压为4V，如果电压表量程选择0～15V，15V的三分之一等于5V，大于4V，故应选择0～3V。
(2)[2]由串联电路分压特点知0004V 3V 13V 3r U U R U L --=='= 故0m 2300Ω5Ω0cm 0.533R L r =⨯===' 故短路处到B 的距离 10.5m 0.25m 212L L =⨯='''= (3)[3]当短路发生在B 、D 两点时，根据串联电路分压的特点知01004V 3V 13V 3R U U R U --=='= 即01300Ω100Ω33R R '=== 当短路发生在A 、C 两点时，根据串联电路分压的特点知013213R U U R U -==总 即022300Ω600ΩR R ==⨯=总则变阻箱接入电路的电阻为600Ω75cm 22Ωcm 300ΩR R R ''=-=-⨯⨯=总线故电阻箱R 1的取值范围为100Ω300Ω(4)[4]根据串联电路分压的特点可得000112R R L U U r U -+= 则000110()2R U U U R L U r--=2．实验小组用如图甲所示的电路来探究并联电路中电流的关系，其实验思路如下：接好电路后，把电流表分别接入到A 、B 、C 三处，测出第一组数据；为了防止个别偶然因素的影响, 他们采用以下两种方法之一来重复实验，并完成第二次和第三次测量．方法一：改变电源电压；方法二：更换其中一条支路中的灯泡（规格不同）（1）实验时，接好电路后，闭合开关发现两灯都亮．但由于连线较乱，一时无法确定两灯是串联还是并联，小明灵机一动，随意拆下一根导线，发现两灯都熄灭，因此他认定两灯是串联的，小明的方法是_______的（“正确”或“错误”）．（2）如图乙是某同学连接的并联电路的局部图，某次实验中，测量完干路电流之后，某同学想测量通过L1的电流，为接入电流表，a、b、c、d四个接点中，最方便的导线拆接点是__________点，测量过程中，电流表出现了图丙中的实验现象说明________________．（3）该同学表格设计中存在的不足之处是：_________________________；A处的电流I A B处的电流I B C处的电流I C第一次测量0.100.120.22第二次测量 0.200.240.44第三次测量0.250.300.55（4）表格补充完整后，通过对上面数据的分析,后面两次实验是采用方法_______（选填“一”或“二”）进行的,可以得出结论：并联电路干路中的电流等于_______．（5）根据上述结论，应用到如图丁中，图中已标明了电流的方向，若b、c、d中的电流大小分别为0.3A、0.6A、0.2A，则a中的电流大小为_______A．【答案】错误d流表正负接线柱接反造成的所测电流都没有单位一各支路电流之和0.1【解析】【详解】(1)[1]若两灯泡串联，拆开一根导线，电路断路，两灯泡熄灭；若两灯泡并联时，拆开干路中的一根导线，两灯泡也同时熄灭，所以，根据拆开电路中的一根导线两灯泡都熄灭不能判定两灯泡是串联的，即小明的方法是错误的；(2)[2]由图乙所示电路图知道，测量完干路C处电流之后，某同学想测量通过L1的电流，为接入电流表，a、b、c、d四个接点中，将导线bd的d端改接电流表的“0.6”接线柱即可，即最方便的导线拆接点是d点，同时注意，在拆接电路时，开关必须断开；[3]由图丙所示电流表知道，电流表指针反向偏转，这是由于电流表正负接线柱接反造成的；(3)[4]由表格知道，存在的不足之处是：所测电流都没有单位，这是错误的；(4)[5]由表中实验数据知道，第2次与第3次实验时，电流值与第一次实验的电流值只是数值上发生了倍数变化，所以，后面两次实验是通过改变电源电压进行实验的，即应采用方法一进行实验；[6]分析表格中实验数据知道，在并联电路中，干路电流等于各支路电流之和。
九年级物理上册第十三章电路初探（提升篇）（Word版含解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．在“探究串联电路电压特点”的实验中：(1)某次测量时，电压表的示数如图所示，则此时灯L1两端的电压为_____V；(2)某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是_____；(3)闭合开关S后，发现灯L1发光，L2不发光。
同学们有以下几种猜想：①灯L2灯丝断了；②灯L2的灯座短路；③灯L2也工作，但L2中电流比L1中电流小。
以上猜想中正确有_____（填序号）。
【答案】2.2 电压表的正负接线柱接反②【解析】【分析】【详解】(1)[1]由实物图可知，两灯串联，电压表测L1的电压；电源为两节干电池，则电源电压＝＝2 1.5V3VU⨯根据串联分压的特点可知，灯L1两端的电压不可能大于3V，故图中电压表选择的是0～3V 量程，对应的分度值是0.1V，指针指在2V右面第2个小格上，读数为⨯＝2V+0.1V2 2.2V(2)[2]如果将AE导线的A端松开，接到D接线柱上测量灯L2两端的电压，这样电流从电压表的“﹣”接线柱流入，从“+”接线柱流出了，开关闭合后，电压表的指针将反偏，即电压表的正负接线柱接反了，因此这种接法是错误的。
(3)[3]闭合开关S后，发现灯L1发光，L2不发光，则：①若灯L2灯丝断了，电路断路，灯泡L1也不发光，故①错误；②若灯L2的灯座短路，灯L1发光，L2不发光，故②正确；③若灯L2也工作时，由串联电路的电流特点可知，L2中电流和L1中电流相等，故③错误。
综上所述，以上猜想中正确只有②。
2．小宇同学在“探究串联电路电压规律”的实验时，得到“电源两端电压总大于各用电器两端电压之和”的结论，这与之前“电源两端电压等于各用电器两端电压之和”的猜想不符。
小宇用图甲所示的电路继续进行探究：(1)测量电源及灯泡两端电压，电压表接在AB两点，是为了测量灯___两端的电压，闭合开关，电压表的示数（如图乙所示）是____V；(2)接着小宇直接将电压表接A点的接线改接到D点，闭合开关后，发现电压表_______；(3)纠正错误后，小宇测出导线BC间的电压大约为0.05V。
由此得知导线分压可能是造成结论与猜想不符的原因。
为了能更明显地观察到导线分压的现象，应选择较__（选填“粗”或“细”）的导线，原因是在长度和材料相同时，__________电阻越大。
【答案】L1 1.7 指针反偏（或指针偏向0刻度线的左边）细橫截面积越小【解析】【分析】【详解】(1)[1]电压表要和被测用电器并联，当电压表接在AB两点时，和灯L1并联，所以测的是L1两端的电压。
[2]根据乙图，电压表选择的是0—3V的量程，分度值为0.1V，所以电压表的示数为1.7V。
(2)[3]将电压表接A点的接线改接到D点，闭合开关后，电流从电压表的负接线柱流入正接线柱流出，此时电压表接反了，所以指针会反向偏转。
(3)[4][5]为了让分压更加明显就是要增大导线的电阻，所以要选择更细的导线，因为在材料和长度一定是，导体的横截面积越小电阻越大。
3．在探究并联电路电流规律的实验中，如图甲是实验的电路图．（1）连接电路之前，开关应处于_______状态；电流表应______（选填“串联”或“并联”）在被测电路中．若要测量干路电流，则电流表应接在甲图中的________点．（2）小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是____；在排除故障后，电流表的示数如图丙所示，则电流表的示数为_________A．（3）表是小亮同学在实验中用两盏规格相同的灯泡得出的实验结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等．请指出小亮的探究过程的两点不妥之处A点的电流I A B点的电流I B C点的电流I C①_____________________________②_________________________________【答案】断开串联 C 电流表的正负接线柱接反了 0.24 只进行了一次实验所选的两灯泡的规格相同【解析】【分析】（1）在连接电路时，开关应断开,电流表应串联在被测电路中，由此解答；（2）连接电路时，电流表正负接线柱不要接反，否则电流表指针将反向偏转；由图先电流表确定其量程与分度值，再读出其示数；（3）为得出普遍结论，应使用不同规格的实验器材进行多次实验，测出多组实验数据．【详解】(1)为了保护电路，在连接电路时，开关应处于断开状态；根据电流表的使用规则，电流表应串联在被测电路中．若要测量干路电流，则电流表应接在甲图中的C点；(2)由图乙所示可知，电流表指针反向偏转，这是由于电流表正负接线柱接反了造成的；由如图丙所示电流表可知，其量程为0∼0.6A，分度值为0.02A，示数为0.24A；(3)由题意可知，小亮同学使用的灯泡规格相同，由表中实验数据可知，小亮的探究过程的两点不妥之处：①只进行了一次实验，只测出了一组实验数据，②由于使用的灯泡规格相同，只进行了一次实验，实验结论不具有普遍性，为得出普遍结论，应使用不同规格的灯泡进行多次实验，测出多组实验数据．故答案为断开；串联； C；电流表的正负接线柱接反了； 0.24 ；只进行了一次实验；所选的两灯泡的规格相同．4．实验小组用如图甲所示的电路来探究并联电路中电流的关系，其实验思路如下：接好电路后，把电流表分别接入到A、B、C三处，测出第一组数据；为了防止个别偶然因素的影响, 他们采用以下两种方法之一来重复实验，并完成第二次和第三次测量．方法一：改变电源电压；方法二：更换其中一条支路中的灯泡（规格不同）（1）实验时，接好电路后，闭合开关发现两灯都亮．但由于连线较乱，一时无法确定两灯是串联还是并联，小明灵机一动，随意拆下一根导线，发现两灯都熄灭，因此他认定两灯是串联的，小明的方法是_______的（“正确”或“错误”）．（2）如图乙是某同学连接的并联电路的局部图，某次实验中，测量完干路电流之后，某同学想测量通过L1的电流，为接入电流表，a、b、c、d四个接点中，最方便的导线拆接点是__________点，测量过程中，电流表出现了图丙中的实验现象说明________________．（3）该同学表格设计中存在的不足之处是：_________________________；A处的电流I A B处的电流I B C处的电流I C第一次测量0.100.120.22第二次测量 0.200.240.44第三次测量0.250.300.55（4）表格补充完整后，通过对上面数据的分析,后面两次实验是采用方法_______（选填“一”或“二”）进行的,可以得出结论：并联电路干路中的电流等于_______．（5）根据上述结论，应用到如图丁中，图中已标明了电流的方向，若b、c、d中的电流大小分别为0.3A、0.6A、0.2A，则a中的电流大小为_______A．【答案】错误d流表正负接线柱接反造成的所测电流都没有单位一各支路电流之和0.1【解析】【详解】(1)[1]若两灯泡串联，拆开一根导线，电路断路，两灯泡熄灭；若两灯泡并联时，拆开干路中的一根导线，两灯泡也同时熄灭，所以，根据拆开电路中的一根导线两灯泡都熄灭不能判定两灯泡是串联的，即小明的方法是错误的；(2)[2]由图乙所示电路图知道，测量完干路C处电流之后，某同学想测量通过L1的电流，为接入电流表，a、b、c、d四个接点中，将导线bd的d端改接电流表的“0.6”接线柱即可，即最方便的导线拆接点是d点，同时注意，在拆接电路时，开关必须断开；[3]由图丙所示电流表知道，电流表指针反向偏转，这是由于电流表正负接线柱接反造成的；(3)[4]由表格知道，存在的不足之处是：所测电流都没有单位，这是错误的；(4)[5]由表中实验数据知道，第2次与第3次实验时，电流值与第一次实验的电流值只是数值上发生了倍数变化，所以，后面两次实验是通过改变电源电压进行实验的，即应采用方法一进行实验；[6]分析表格中实验数据知道，在并联电路中，干路电流等于各支路电流之和。
(5)[7]如图丁知道，a、b、d分别在支路，c在干路，根据并联电路电流的规律，所以，a中的电流大小是：I a=I c -I b -I d =0.6A-0.3A-0.2A=0.1A。
5．为了验证并联电路的电流特点，小露设计了如图的电路进行实验．（1）①在连接电路时，开关应处于__________状态．②小露先将电流表接在L1所在的支路，闭合开关后，闭合开关后，电流表的指针反向偏转，出现这种现象的原因是：____________．③重新连好电路后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图甲、乙、丙所示，可读出:I1=0.5A，I2=_______A，I=1A．根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是:__________(写出关系式即可)．（2）小郭和小莉同学分别用如图的电路探究“探究串联电路电压特点”的实验：①小郭在测量L1两端的电压时，两灯突然熄灭，但电压表示数变大且接近电源电压，由此判断出L1处的故障是_____________．小郭小莉②他排除故障后继续实验，完成了第一次实验测量，数据记录在下面表格中序号L1两端电压U1/V L2两端电压U2/V L1:和L2两端总电压U/V第一次测量 1.5 1.53小郭在第一次的实验数据收集完后就断定“串联电路中各用电器两端的电压相等”，这一结论是_______(填“正确”或“错误”)的，他得出这样的结论是因为___________．③小莉同学在测量L 1、L 2总电压时，按照图方式连接了电路，实验中她惊奇的发现，开关闭合前后电压表的示数不同，这是什么原因呢?爱探究的小莉通过查阅相关资料发现，这是由于电源内部也有电阻的原因，这个电阻我们称为电源的内阻，现实中的电源可以看成一个理想电源(不考虑电源内阻)和内阻串联而成(如图)．请结合实验情境和所学物理知识分析，开关闭合前的电压表示数__________(选填“大于”、“小于”或“等于”)开关闭合后的电压表示数．【答案】断开 电流表正负接线柱接反 0.5 12I I I =+ 断路 错误 选用灯泡相同 大于【解析】【详解】(1)①[1]连接电路时，为防止电流过大损坏电路元件，开关应处于断开状态；②[2]电流表指针反向偏转是因为电流表正负接线柱接反；③[3][4]图乙电流表所接量程为0~0.6A ，分度值为0.02A ，则读数为0.5A ，即I 2=0.5A ；由测量数据可知，并联电路中干路电流等于各支路电流之和，即：12I I I =+(2)①[5]两灯突然熄灭，电压表示数接近电源电压，说明电路发生断路，电压表有示数，则电压表所测元件断路，故L 1发生断路；②[6][7]由于实验只有一次，且从实验数据可知使用的为两个相同的灯泡，实验数据具有偶然性，得出的结论是错误的；③[8]开关闭合前可看作电压表与内阻串联，开关闭合后看作电压表与两灯泡并联，整体与内阻串联，由于并联总电阻变小，则根据串联分压可知，电压表示数变小，则开关闭合前的电压表示数大于开关闭合后的电压表示数．．6．小刚和小强在组成串并联电路的实验中.（1）在连接电路过程中，开关应该是__________的．（2）小刚连接了如图所示电路，如果合上开关，两个灯泡都将__________ (选“发光””不发光”)，出现__________现象．（3）小刚想将电路全部拆散，重新连接．小强认为只需拆除c这一根导线，就能成为两灯_______联的正确电路．小强将多余的c导线拆除以后，闭合开关S时，小电灯L1、L2都不亮．用一段导线的两端接触A、B两点时，两灯都不亮；接触C、D两点时，两灯也不亮；接触E、F两点时，只有灯L1亮．对此，下列判断中正确的是__________ (A．灯L1开路B．灯L2开路C．开关S开路D．灯L2短路)（4）小强认为，在小刚连接的电路中，如果将某根导线的一端移接到另一位置，电路就能成为两灯并联的正确电路了．请在图中要移接的导线上打上“×”号，并画出改动后的导线．（______）【答案】（1)断开（2)不发光，短路（3)串,B（4)【解析】试题分析：（1）在连接电路过程中，开关应该是断开的．（2）闭合开关，电流从电源正极经导线A.开关、导线B.C.e回到电源负极，没有经过任何用电器，造成电源短路，两个灯泡都不发光．（3）拆除导线c，电流经导线A.开关、导线B.灯泡L1、导线D.灯泡L2、导线e回到电源负极，电路只有一条电流的路径，两灯串联．闭合开关S时，小电灯L1、L2都不亮，电路存在断路．用一段导线的两端接触A.B两点时，两灯都不亮；接触C.D两点时，两灯也不亮；说明此两种情况下，电路仍是断路．接触E、F两点时，只有灯L1亮．导线、电源与灯L1构成通路，故障位置是灯L2开路，答案为B．（4)将导线b从D点拆下，接到C点，灯L1、L2并联．考点：电路7．如图所示是小明“探究串联电路中电压的关系”的实验电路图．（1）实验步骤A．按图甲所示接好电路，在连接电路的过程中，开关应________．检查电路无误后，闭合开关前，滑片P应置于最________端．B．滑片P移到适当位置，用电压表测出定值电阻R0两端的电压U1．C．________．D．保持滑片P不动，用电压表测出a、b两点之间的电压U．E．移动滑片P的位置，重复步骤B、C、D两次．（2）讨论交流小明得出的结论：串联电路中各个电阻两端的电压相等，总电压等于各个电阻两端电压之和．而另一小组的小芳得出的结论是：串联电路中各个电阻两端的电压不相等，总电压等于各个电阻两端电压之和．请你帮她们分析原因是________．这样得出的结论具有________性，是不科学的．（3）小明测电阻R0两端的电压时，电压表示数如图乙所示，则此时R0两端的电压为________．（4）小明按图甲所示接好电路，闭合开关S，无论怎样移动滑片P，灯泡都不亮，但电压表有读数，经检查：除灯L和定值电阻R0外，其余都没有问题，则电路中存在的故障可能是________．为进一步确定故障，应将电压表接在________两端，并观察电压表有无示数．（5）小明在测灯L两端的电压时，直接将接线b改接在a上，你觉得是否妥当，并说明原因________．【答案】断开右端保持滑片P不动，用电压表测出灯L两端的电压U2小明选的灯L 和R0的阻值相同，而小芳选的灯L和R0的阻值不同偶然 1.2灯L短路或R0断路滑动变阻器不妥，这样电压表的正、负接线柱接反了【解析】试题分析：（1）在连接电路时开关必须是断开的，为防止接错时损坏电路元件，在闭合开关前，要将滑动变阻器的阻值调到最大端，为了探究串联电路的电压关系，还得测量灯两端电压．（2）串联电路中电压的分配和电阻成正比，小明测的电压相等说明，小明选的灯L和R0的阻值相同，而小芳选的灯L和R0的阻值不同．实验次数少，实验具有偶然性．（3）电压表读数注意所接的接线柱．（4）电压表有示数说明是灯L短路或R0断路．把电压表并接在滑动变阻器两端，如果有示数说明是L短路，无示数是R0断路．（5）连接电路时注意电压表的正负接线柱．8．物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和一只开关（导线的连接情况隐藏在盒内），如图所示．（1）当老师闭合开关时，两只小灯泡都亮了；断开开关，两灯泡又熄灭．根据上述现象，你_____（选填“能” 或“不能”）断定这两只小灯泡是串联的，你的依据是_______．（2）经过检验，这两只灯泡确实是串联的，但在老师闭合开关的时候，细心的小华观察到灯L1比L2亮些．小明猜想灯L2不亮的原因可能是：①灯L2两接线柱CD短路；②灯L2发光太暗，为了验证他的猜想是否正确，小明把灯L2从灯座上拧下来后，发现灯L1仍发光，则他的猜想_______（填序号）是合理的．（3）排除故障后，他用如图方式测量电流，他发现电流表甲和乙的示数分别为0.18A和0.16A，为什么两个电流表示数不同呢？小明认为电流先达到电流表甲，经过灯L2时被消耗了一些，因此到达电流表乙时会少一些．为了验证他的猜想是否正确，以下操作不可行的是________A、将乙电流表用甲电流表代替再测电流B、将L1 L2对调位置C、将甲乙两个电流表的位置对调D、将电源正负极对调．（4）小亮想借助这个装置“探究串联电路电压的特点”，他先将电压表接在L1两端并读出电压表的示数为2.4V；再测L2两端的电压时，他没有拆下电压表，只是将电压表原来接在A接线柱处的导线改接到L2右侧D接线柱上．他的这一操作错误是_______。
