光照图的判读原理及方法

如何判读地球太阳光照图太阳光照图表示太阳光照射地球表面情况图，它可以在经纬网上绘制，也可在地球公转图上绘制，判读综合性强、跨度大，是高中地理第一单元知识重点，也是高考必考内容之一。

地球光照图有三种形式：极视图、侧视图、变式图，在各种图形上判断日期的方法是观察各条纬线昼夜长短的状况和极昼极夜的范围。

一、极地投影图的判读1、根据地球自转确定南北极地球自转是自西向东，在北极上空俯视为逆时针方向，而在南极上空俯视为顺时针方向，所以图1、图2是以北极为中心的投影图，图3、图4是以南极为中心的投影图。

2、根据晨昏线与极圈相切情况确定节气若晨昏线与北极圈相切且北极圈为极昼（如图1），或者晨昏线与南极圈相切且南极圈内为极夜（如图4），则为6月22日即北半球夏至日；若晨昏线与北极圈相切且北极圈内为极夜（如图2），或者晨昏线与南极圈相切且南极圈内为极昼（如图3），则为12月22日即北半球冬至日；若晨昏线与经线重合（如图5），全球昼夜平分，这时是3月21日或9月23日，即北半球春分或秋分日，南半球节气与北半球相反。

3、根据地球自转确定东西经度图1、图2地球逆时针方向旋转，图3、图4、图5地球顺时针方向旋转，根据自转箭头指东原则，以0°经线为基准，顺地球自转方向增大为东经度，反之为西经度（如图中FB为东经度，EA为西经度）。

经线指示南北方向，同一经线上的两点，呈正南正北方向，在北极为中心的投影图上，沿任意经线向中心走都是北方，反之是南方。

纬线指示东西方向，同一纬线上的两点呈正东正西方向，顺地球自转方向为正东，反之为正西（如图1-5中的C点、D点，D点位于C 点的正东方向）。

4、找太阳直射点的位置太阳直射点的纬度位置可根据日期来确定，冬至日太阳直射南回归线即23°26′S（如图2、图3），夏至日太阳直射北回归线即23°26′N（如图1、图4），春秋二分太阳直射赤道即0°（如图5）。

2020届高三地理复习讲解：光照图的综合判读一、知识讲解1．常见光照图日照图即光照图，是太阳光线照射在地球表面所形成的昼与夜的分布图。

常见光照图有侧视图、俯视图、矩形图、局部图和变式图等。

如下所示：2．光照图判读三要素光照图的判读三要素是太阳光线、晨昏线和昼夜半球。

注意：并不是所有的光照图都具备这三个要素。

大多数图中并没有太阳光线，可以通过昼半球的分布推测太阳光线的来源；甚至有的图中没有标出昼夜半球的分布，仅已知某条线是晨昏线，这时就需要判读晨昏线，进而判断昼夜半球的分布。

3．光照图的判读方法光照图判读要抓住“点、线、面、角”的关系(1)两线——晨线、昏线①晨昏线：昼半球与夜半球的分界线。

晨昏线是球面大圆，与太阳光线垂直。

晨昏线上各地太阳高度为0°。

②晨线：由西向东，由夜半球进入昼半球的界线，如下图中AB ︵。

③昏线：自西向东，由昼半球进入夜半球的界线，如右图中BC ︵。

(2)六点——晨赤点、昏赤点、极昼切点、极夜切点、夜弧中点、昼弧中点光照图上的时间信息往往是隐藏着的，需要同学们“挖掘”，关键在于找出并确定太阳光照图上重要的六个时间点，如下图所示：(3)点线关系①晨昏线与纬线相切于晨昏北(南)点。

晨昏线与赤道相互平分。

②只在春分日和秋分日时，晨昏线为南北走向，即晨昏线与经线圈重合(如图1)；太阳直射北半球时，晨线为西北－东南走向(如图2中AB)，昏线为东北－西南走向；太阳直射南半球时，晨线为东北－西南走向，昏线为西北－东南走向。

③晨昏北点到北极点的纬度差＝晨昏南点到南极点的纬度差＝直射点到赤道的纬度差＝直射点的纬度数。

④太阳直射点的纬度与切点的纬度之和始终等于90°(互余)。

(4)面面关系①二至日时晨昏圈平面与赤道面的夹角为66°34′。

②二分日时晨昏圈平面与赤道面的夹角为90°。

晨昏圈平面与某一经线圈所在平面重合。

③地球公转轨道面始终与赤道面呈23°26′的夹角。

地球光照图的判读技巧江西省井冈山市宁冈中学（343609）龙吉忠一、判读技巧1、判断南、北半球①S、N分别为南极点和北极点；②根据地球自转方向“北逆南顺”来判断，即呈逆时针方向旋转为北半球，呈顺逆时针方向旋转为南北半球。

2、判断地方时（1）点：①晨线与赤道的交点所在经线的地方时为6时；②昏线与赤道的交点所在经线的地方时为18时；③太阳直射点所在经线的地方时为12时。

（2）线：①昼半球平分经线为12时；②夜半球平分经线为0时。

3、判断节气（1）根据以下地理现象可判定为二分（春分或秋分）：①太阳直射赤道；②全球昼夜平分；③晨昏线与经线重合。

（2）根据以下地理现象可判定为夏至：①太阳直射北回归线；②北极圈及其以北出现极昼，南极圈及其以南出现极夜。

（3）根据以下地理现象可判定为冬至：①太阳直射南回归线；②北极圈及其以北出现极夜，南极圈及其以南出现极昼。

4、判断方向（1）侧视图：“上北下南，左西右东”。

（2）经线指示东西方向，纬线指示南北方向。

（3）有指向标的根据指向标确定方向。

（4）极视图：①东西：找出两点之间的劣弧，顺着地球自转的方向画箭头，位于箭头前方的点则更东，位于箭头后方的点则更西。

②南北：离北极点更近的点则更北；离南极点更近的点则更南。

5、判断晨线、昏线（1）晨线：画出地球自转方向箭头，由夜半球进入昼半球的分界线；（2）昏线：画出地球自转方向箭头，由昼半球进入夜半球的分界线。

6、求昼长、夜长（1）昼长＝昼弧∕15°昼长＝（12－日出地方时）×2（1）夜长＝夜弧∕15°夜长＝24－昼长7、求日出、日落时刻（1）日出时刻＝12－昼长∕2（2）日落时刻＝12＋昼长∕28、求正午太阳高度H＝90°－︱纬度差︱（说明：纬度差指当地纬度与太阳直射点纬度之差）二、例题解析地球光照图主要分为光照侧视图、光照极视图和矩形投影图三种类型，下面各举一例加以说明。

【例1】读“地球光照侧视图”，回答下列问题。

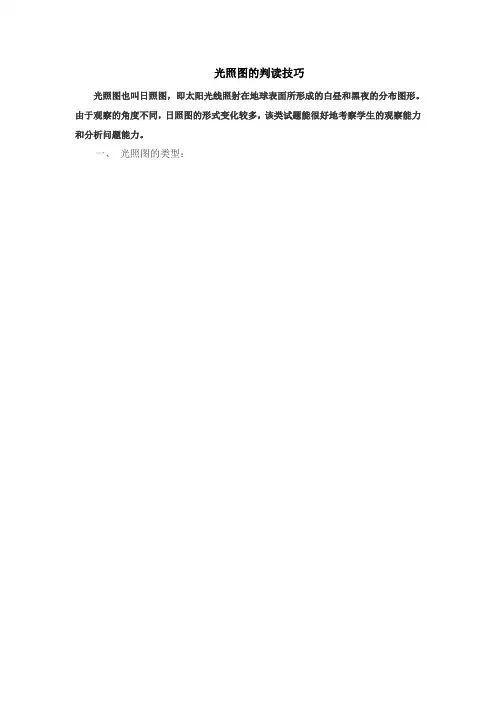

光照图的判读技巧光照图也叫日照图，即太阳光线照射在地球表面所形成的白昼和黑夜的分布图形。

由于观察的角度不同，日照图的形式变化较多，该类试题能很好地考察学生的观察能力和分析问题能力。

一、光照图的类型：二、光照图的判读1、判断南北半球侧视图的经线通常表现为弧线，连接南北两极，通常为上北下南；俯视图中经线表现为以极点为中心呈放射状分布，纬线则显示为同心圆，通常根据地球自转方向可以判断，逆时针为北半球，顺时针为南半球；还可以根据经度变化来判断，沿东经经度变大，西经经度变小的方向为自转方向。

如图1，根据东经度数变大方向为自转方向，则图1为顺时针自转，为南半球俯视图。

2、判断晨昏线晨昏线为昼、夜半球的分界线，其有两个显著特征：一是晨昏线始终与太阳光线垂直，二是始终平分赤道。

晨昏线判断的关键是沿自转方向看，由夜到昼的为晨线，由昼到夜的则为昏线。

即“东昼为晨，西昼为昏”。

晨线与昏线组成一个大圆平分地球。

二分日晨昏线与经线圈重合，其余时间则与经线斜交。

如图1中弧AD为晨线，弧BD为昏线；图2中CD为晨线；图3中弧NAS为晨线。

3. 计算地方时太阳直射点或昼半球中央经线的地方时为12时，夜半球中央经线的地方时为0时或24时。

晨线与赤道交点的地方时为6时，昏线与赤道交点的地方时为18时，经度相差15°，地方时相差1小时，经度相差1°，地方时相差4分钟。

再结合图中给出的经度信息，可计算其他经线的地方时。

3、判断太阳直射点的坐标由于太阳光为平行光，地球是个球体，所以在某一时刻太阳仅直射地球上某一点，此点就是太阳直射点，位于昼半球正中心。

太阳直射点上正午太阳高度为90°，所在经线地方时为12时，在直射点上物体的影长为零。

太阳直射点所在的纬线可以根据晨昏线的位置来判定，晨昏线若与极圈相切，且北极圈内全部为极昼，南极圈内全部为极夜，则太阳直射北回归线；若北极圈内全部为极夜，南极圈内全部为极昼，则直射南回归线；若晨昏线与经线重合则直射赤道。

高中地理光照图的判读规律高中地理光照图的判读规律总结如下：1、确定南北极：⑴、侧视图：一般说来，上北下南。

⑵、极视图：①、北半球逆时针、南半球顺时针方向自转。

②、自转方向与东经度增大方向一致，与西经度减小方向一致。

2、确定方向：⑴、经线指示东西方向(与自转方向一致为东，与自转方向相反为西)。

⑵、纬线指示南北方向(指向北极为北方，指向南极为南方)。

3、确定经线和纬线：⑴、数字往自转方向增大的是东经。

⑵、数字往自转方向减小的是西经。

⑶、数字往北极方向增大的是北纬。

⑷、数字往南极方向增大的是南纬。

⑸、东西两半球分界线为西经20和东经160。

⑹、西经20往东为东半球，以西为西半球，东经160则正相反。

4、确定晨线和昏线：晨昏线(圈)是昼半球与夜半球的分界线。

⑴、顺着地球自转方向，由昼夜为昏线。

⑵、顺着地球自转方向，由夜昼为晨线。

5、确定日期和季节：⑴、北极圈内极昼，或南极圈内极夜为夏至日，日期为6月22日。

⑵、南极圈内极昼，或北极圈内极夜为冬至日，日期为12月22日。

⑶、晨昏线(圈)与经线重合，或北极、南极无极昼极夜为春分或秋分，日期分别为3月21日或9月23日。

6、确定太阳直射点的位置：在一天中，太阳依次直射南北回归线之间的某条纬线上的点，但在某时刻只能直射其中一点。

A、直射的经线：⑴、太阳直射点的经度是平分昼半球经线的度数，也就是地方时为12点的经线。

⑵、平分夜半球的经线，地方时为0点，在地球上与该经线背对的那条经线地方时为12点。

B、直射的纬线：⑴、北极圈内极昼或南极圈内极夜，太阳直射北回归线。

⑵、南极圈内极昼或北极圈内极夜，太阳直射南回归线。

⑶、晨昏线过南北极点，或晨昏线(圈)与某一条经线圈重合，太阳直射赤道。

⑷、北半球昼长夜短，直射点位于北半球，南半球昼长夜短，直射点位于南半球。

全球昼夜平分，直射点在赤道。

7、确定地方时：确定地方时，一般要参考下列几点的地方时。

⑴、晨线与赤道交点的地方时为6点，该点所在经线的地方时都为6点。

光照图的判读原理及方法光照图由于观察角度不同，其在平面上的投影也就不同，因此光照图可以分为俯视图、侧视图、局部图、展开图、复合图等。

总之光照图复杂多样，千变万化，往往是高考学生能力考察的重要切入点。

一．细细体会光照图的三个要点：在光照图中往往会出现一个或几个至关重要的点，它们分别是直射点、交点、切点。

这几个点往往隐藏了经度、纬度、地方时等重要条件或特征，并且相互间存在一定的关系，它们是解题的关键点。

因此读光照图时，要紧抓这几个要点，挖掘隐藏条件或信息。

1．直射点(A)：即太阳光线垂直照射的地点，该点通常有以下特征：（1）A点在昼半球，且正午太阳高度角为900（或物体的影长为一点）；（2）A点所在经线地方时为12时；（3）A点与极昼现象在同一个半球（无极昼现象或昼夜平分时，直射点纬度为00，即在赤道上）；2．交点(D、B)：即晨昏线与赤道的两个交点，该点有以下特征。

（1）交点（D）：即晨线与赤道的交点，该点所在经线地方时为6时；东侧为昼半球，西侧为夜半球；太阳高度为零。

（2）交点（B）：即昏线与赤道的交点，该点所在经线地方时为18时；东侧为夜半球，西侧为昼半球；太阳高度为零；。

3．切点(E、F)：即晨昏线与纬线圈两个切点(E、F)。

（1）切点(E、F)所在纬线圈以内的地区为极昼、极夜现象的区域；（2）切点（E）：E点所在经线地方时为0时（日期变更的自然界线）；E点有极昼现象；太阳高度为零；（3）点（F）： F点所在经线地方时为12时；F点有极夜现象；太阳高度为零；4．三个要点的位置关系：由于太阳光线与晨昏线所在平面垂直，因此直射点与交点、切点的存在以下关系：（1）交点B、D经度大小互补且位于异侧；纬度相同且均在赤道。

（2）切点E、F经度大小互补且位于异侧；纬度相同且位于异侧。

（3）直射点（A）与地方时为12时（或有极夜现象）的切点（F）经度相同。

（4）直射点（A）与两个交点（B、D）在经度上相隔900（5）直射点（A）与两个切点（E、F）在纬度上是相隔900，且纬度大小互余，直射点（A）与极昼现象在同一个半球（无极昼现象或昼夜平分时，直射点纬度为00，即在赤道上）。

如何判读地球太阳光照图太阳光照图表示太阳光照射地球表面情况图，它可以在经纬网上绘制，也可在地球公转图上绘制，判读综合性强、跨度大，是高中地理第一单元知识重点，也是高考必考内容之一。

地球光照图有三种形式：极视图、侧视图、变式图，在各种图形上判断日期的方法是观察各条纬线昼夜长短的状况和极昼极夜的范围。

一、极地投影图的判读1、根据地球自转确定南北极地球自转是自西向东，在北极上空俯视为逆时针方向，而在南极上空俯视为顺时针方向，所以图1、图2是以北极为中心的投影图，图3、图4是以南极为中心的投影图。

2、根据晨昏线与极圈相切情况确定节气若晨昏线与北极圈相切且北极圈为极昼（如图1），或者晨昏线与南极圈相切且南极圈内为极夜（如图4），则为6月22日即北半球夏至日；若晨昏线与北极圈相切且北极圈内为极夜（如图2），或者晨昏线与南极圈相切且南极圈内为极昼（如图3），则为12月22日即北半球冬至日；若晨昏线与经线重合（如图5），全球昼夜平分，这时是3月21日或9月23日，即北半球春分或秋分日，南半球节气与北半球相反。

3、根据地球自转确定东西经度图1、图2地球逆时针方向旋转，图3、图4、图5地球顺时针方向旋转，根据自转箭头指东原则，以0°经线为基准，顺地球自转方向增大为东经度，反之为西经度（如图中FB为东经度，EA为西经度）。

经线指示南北方向，同一经线上的两点，呈正南正北方向，在北极为中心的投影图上，沿任意经线向中心走都是北方，反之是南方。

纬线指示东西方向，同一纬线上的两点呈正东正西方向，顺地球自转方向为正东，反之为正西（如图1-5中的C点、D点，D点位于C 点的正东方向）。

4、找太阳直射点的位置太阳直射点的纬度位置可根据日期来确定，冬至日太阳直射南回归线即23°26′S（如图2、图3），夏至日太阳直射北回归线即23°26′N（如图1、图4），春秋二分太阳直射赤道即0°（如图5）。

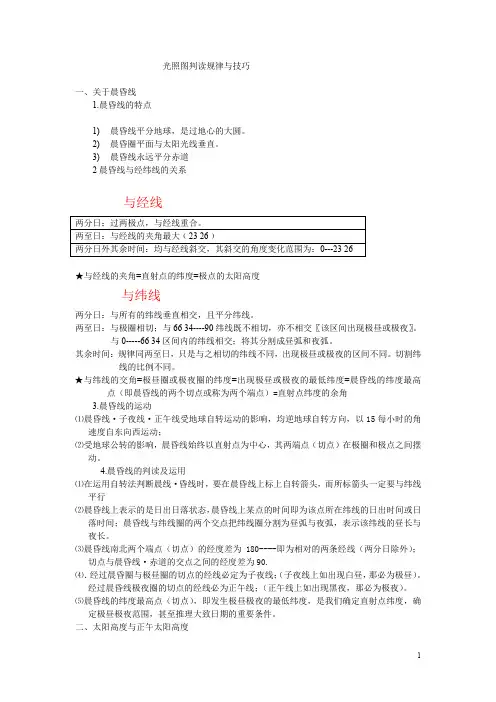

光照图判读规律与技巧一、关于晨昏线1.晨昏线的特点1)晨昏线平分地球，是过地心的大圆。

2)晨昏圈平面与太阳光线垂直。

3)晨昏线永远平分赤道2晨昏线与经纬线的关系与经线★与经线的夹角=直射点的纬度=极点的太阳高度与纬线两分日：与所有的纬线垂直相交，且平分纬线。

两至日：与极圈相切；与66 34----90纬线既不相切，亦不相交〖该区间出现极昼或极夜〗。

与0-----66 34区间内的纬线相交；将其分割成昼弧和夜弧。

其余时间：规律同两至日，只是与之相切的纬线不同，出现极昼或极夜的区间不同。

切割纬线的比例不同。

★与纬线的交角=极昼圈或极夜圈的纬度=出现极昼或极夜的最低纬度=晨昏线的纬度最高点（即晨昏线的两个切点或称为两个端点）=直射点纬度的余角3.晨昏线的运动⑴晨昏线·子夜线·正午线受地球自转运动的影响，均逆地球自转方向，以15每小时的角速度自东向西运动；⑵受地球公转的影响，晨昏线始终以直射点为中心，其两端点（切点）在极圈和极点之间摆动。

4.晨昏线的判读及运用⑴在运用自转法判断晨线·昏线时，要在晨昏线上标上自转箭头，而所标箭头一定要与纬线平行⑵晨昏线上表示的是日出日落状态，晨昏线上某点的时间即为该点所在纬线的日出时间或日落时间；晨昏线与纬线圈的两个交点把纬线圈分割为昼弧与夜弧，表示该纬线的昼长与夜长。

⑶晨昏线南北两个端点（切点）的经度差为180----即为相对的两条经线（两分日除外）；切点与晨昏线·赤道的交点之间的经度差为90.⑷．经过晨昏圈与极昼圈的切点的经线必定为子夜线；（子夜线上如出现白昼，那必为极昼）。

经过晨昏线极夜圈的切点的经线必为正午线；（正午线上如出现黑夜，那必为极夜）。

⑸晨昏线的纬度最高点（切点），即发生极昼极夜的最低纬度，是我们确定直射点纬度，确定极昼极夜范围，甚至推理大致日期的重要条件。

二、太阳高度与正午太阳高度1.太阳高度分布规律：某一时刻，周半球各点的太阳高度均为以直射点为中心向四周成同心圆递减，到晨昏线减小为零。

专题一光照图的判读一、光照图的基本要素1．两线——晨线、昏线(1)晨线：自西向东，由夜半球进入昼半球的界线，如图1中AB。

(2)昏线：自西向东，由昼半球进入夜半球的界线，如图1中BC。

2．五点——晨赤点、昏赤点、晨昏北点、晨昏南点、太阳直射点(1)晨赤点：晨线与赤道的交点，地方时为6：00。

如图2中C点。

(2)昏赤点：昏线与赤道的交点，地方时为18：00。

如图2中A点。

(3)晨昏北点：晨线与昏线在北半球的交点，也是晨(昏)线上最北的点。

北点(如图2中D点)0时北昼，北点12时北夜(当晨昏北点为0：00时，其北方为极昼；当晨昏北点为12：00时，其北方为极夜)。

(4)晨昏南点：晨线与昏线在南半球的交点，也是晨(昏)线上最南的点。

南点0时南昼，南点12时南夜。

(5)太阳直射点：即日心和地心的连线与地球表面的交点(如图2中B点)。

太阳高度为90°，地方时为12：00。

它与晨赤点、昏赤点的经度差为90°。

3．相互关系(1)晨昏线与纬线相切于晨昏北(南)点。

晨昏线与赤道相互平分。

(2)只在春分日和秋分日时，晨昏线为南北走向，即晨昏线与经线圈重合(如图3)，此时，晨昏圈与地轴夹角为0°；二至日时，晨昏线与经线圈斜交(如图4)，此时，晨昏圈与地轴夹角为23°26′。

(3)晨昏北点到北极点的纬度差(如图4NA)＝晨昏南点到南极点的纬度差(如图4BS)＝直射点到赤道的纬度差＝直射点的纬度度数。

(4)太阳直射点的纬度与切点的纬度之和始终等于90°(互余)。

二、光照图的类型1．地球侧视图一般北极在上、南极在下，赤道为一直线、居中，晨昏线与太阳光线垂直，并平分赤道；二分日时，晨昏线起止于南北两极点，二至日时，晨昏线起止于与南北极圈相切的两切点，除二分日以外的时间，晨昏线与极地的某两纬线圈(纬度度数相同)相切。

以上三图在纵切面上昼夜半球平分，下面的三图为对应的在纵切面上昼夜半球不等分。

光照图的判读⑴光照图的判读要求①了解图上点、线、面之间的关系；②理解地球自转、公转规律及其经纬网地图的读图方法和地球形状的特点；③了解时区、日界线的划分和区时的概念；④关键是判断太阳直射点位置和晨昏线位置。

⑵光照图的重要的点、线、面点：球心、南北两极点、太阳直射点；线：南北回归线、赤道、南北极圈、地轴、各条经线(尤其是0°经线和180°经线)、晨昏线、太阳光线(尤其是直射点的太阳光线)；面：黄道平面、赤道平面。

⑶光照图上点、线、面的关系(几何关系)①地轴、直射点太阳光线一定通过球心；②太阳光线所示的平面即为黄道平面,黄道平面与赤道平面呈23026／的夹角；③各纬线圈与赤道平行、与各经线相互垂直；④各经线都相交于南北两极点；⑤太阳光线与晨昏线相互垂直；⑥晨昏线与各纬线既可垂直,也可斜交；与极圈内的各纬线还可相切、相离(出现极昼或极夜)；与赤道平分(即赤道与晨昏线的两交点经度相距180°—赤道昼夜平分)；与各经线既可斜交,也可重合；⑦太阳直射点永远位于南北回归线之间;晨昏线与纬线相切的点也永远位于极圈内；⑧晨昏线把相交的各纬线圈分为昼弧和夜弧(计算各纬度的昼夜长短即判断昼弧和夜弧的弧长),如果与各纬线垂直时则晨昏线必定通过南北两个极点,且该天昼夜平分。

⑷光照图上的数量关系各经线纬线的度数、各纬度的正午太阳高度角、各纬度的昼夜长短、各条经线的地方时和各时区的区时、各纬线的弧长大小、球面上各点的经纬度位置等。

⑸光照图上的动态变化地球公转过程中受黄赤交角的影响，太阳直射点在南北回归线之间移动，各地昼夜长短和正午太阳高度发生季节变化，南北极圈内产生极昼和极夜现象⑹光照图的类型平面图：赤道侧面光照图(昼夜、全昼、全夜、部分昼或部分夜)、极地光照图(全部、部分)、中纬地区上空斜视光照图；立体状图：真正的立体光照图较少,中纬地区上空斜视光照图有立体感；地图式光照图：通过一定的地球投影的经纬网地图上作出晨昏线的图。

光照图的判读技巧光照图在地理高考中出现的频率非常高，而且难度极大，老师难教，学生难学。

光照图有三要素：太阳光线、晨昏线和昼夜半球，结合光照图的要素，我们可从以下方面掌握判读的技巧：一、弄清光照图的基本特征：1、太阳光线是一组平行光线。

2、太阳光线与地球相切的点组成晨昏线，它同时与南北半球的两个纬度度数相等的纬线相切。

（春秋分日除外）3、直射光线与直射点所在的地平面相垂直，其延长线过地心。

4、晨昏线平分地球（昼夜半球），而且与赤道相互平分。

二、熟悉常用地图：三、重点注意六条经线：1、晨线与赤道交点所在经线上的地方时为6时，昏线与赤道交点所在经线上的地方时为18时。

2、平分昼半球的经线地方时为12点，平分夜半球的经线地方时为24点。

3、两条日期分界线分别是0时经线（移动的）和180度经线（固定的）四、常用的方法：1、图形转换的方法：要灵活的把不熟悉的图形转换成我们熟悉的图形，例如平面图和立体图的转换，侧视图、正视图和府视图的相互转换。

要能把一个图的信息准确的转绘到另一个图中。

2、割补的方法：题目中往往出现局部图形，这时我们可以采用补的方法把它补全，变成我们熟悉的图形。

例如：下图中A,B两点分别是晨线，昏线与300N纬线的交点。

很多学生读不懂该局部图。

其实我们只要把上图补全成下图一样，就成了我们熟悉的北极俯视图。

3、对称的方法：球体是一个完美的对称体，许多地理事物在南北半球，昼夜半球都存在对称现象，因此在做题时要常常用到对称的方法。

例如：（1）因为晨昏线与赤道相互平分，可以推出晨线与赤道的交点所在经线的地方时为6:00，昏线与赤道的交点所在经线的地方时为18:00。

（2）晨昏线与南北半球纬度度数相等的纬线相切，即晨昏线与北极圈相切时，一定也与南极圈相切。

也可以推出北极圈及其以北出现极昼现象时，南极圈及其以南一定出现极夜现象。

（3）南北半球季节相反。

（4）南北半球同纬度的两地昼长之和等于24。

即同一天中，北半球某纬度的昼长一定等于南半球同纬度的夜长。
