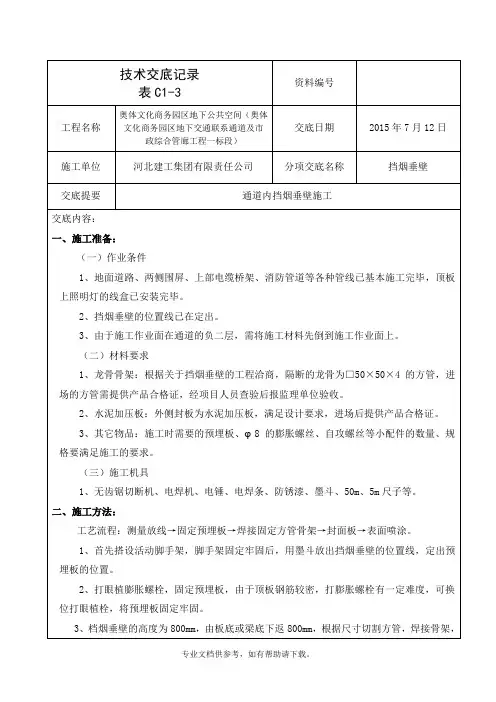

一、交底项目:挡烟垂壁安装与施工二、交底目的:确保挡烟垂壁安装与施工过程中的安全,提高施工质量,保障人员生命财产安全。
三、交底对象:施工人员、监理人员、管理人员四、交底内容:1. 挡烟垂壁概述挡烟垂壁是一种在火灾时能够阻止烟和热气体水平流动的垂直分隔物,是划分防烟分区的主要措施。
挡烟垂壁由不燃材料制成,垂直安装在建筑顶棚、梁或吊顶下,形成一定的蓄烟空间。
2. 挡烟垂壁安装要求(1)挡烟垂壁安装前,应确保施工场地平整、清洁,无障碍物。
(2)挡烟垂壁安装时,应严格按照设计图纸和规范要求进行,确保挡烟垂壁的位置、高度、角度等符合要求。
(3)挡烟垂壁安装过程中,应确保其与吊顶、梁等结构连接牢固,防止因连接不牢固导致挡烟垂壁脱落。
(4)挡烟垂壁安装完成后,应对其进行外观检查,确保挡烟垂壁表面平整、无破损。
3. 挡烟垂壁施工安全注意事项(1)施工人员应穿戴好个人防护用品,如安全帽、工作服、手套、防护眼镜等。
(2)施工过程中,应注意高处作业安全,严禁站在不稳定的平台上作业。
(3)施工人员应遵守施工现场的安全规定,不得擅自移动、拆卸安全防护设施。
(4)施工过程中,应保持施工现场整洁,及时清理施工垃圾,防止绊倒、滑倒等事故发生。
(5)施工过程中,如发现异常情况,应立即停止施工,并报告相关管理人员。
4. 挡烟垂壁施工质量要求(1)挡烟垂壁安装应平整、牢固,无变形、扭曲现象。
(2)挡烟垂壁与吊顶、梁等结构的连接应牢固,无松动、脱落现象。
(3)挡烟垂壁表面应平整、光滑,无划痕、破损等缺陷。
(4)挡烟垂壁安装完成后,应进行试运行,确保其功能正常。
五、交底人:XXX六、交底日期:XXXX年XX月XX日七、接受人:施工人员、监理人员、管理人员八、注意事项1. 施工过程中,应严格按照安全技术交底执行,确保施工安全。
2. 施工人员应熟练掌握挡烟垂壁安装技术,提高施工质量。
3. 施工现场应加强安全管理,定期检查施工安全设施,确保施工安全。
挡烟垂壁安装施工技术要求接口处理工艺挡烟垂壁是一种在室内空间中设置的用于隔离各个区域的功能装饰材料,其主要作用是阻挡烟雾的传播,提供一个相对封闭的烟雾区域,为人们提供更好的室内环境。
在进行挡烟垂壁的安装施工过程中,应注意以下技术要求和接口处理工艺。
1.材料选择:挡烟垂壁常见的材料有石膏板、玻璃钢、金属板等。
根据具体需求和安装环境的特点,选择合适的材料。
同时要确保材料的寿命、防火性能和外观效果。
2.结构设计:挡烟垂壁应设计为整体结构,具备良好的整体稳定性和承载能力。
根据挡烟垂壁的高度和长度,确定钢龙骨和支撑结构的尺寸和大小。
确保挡烟垂壁的垂直度、水平度和平整度。
3.施工工艺:挡烟垂壁的施工应遵循标准的施工工艺。
首先,进行地面的准备工作,包括清理、处理不平整的地面。
然后,根据设计要求,安装钢龙骨和支撑结构,并进行固定。
接着,将挡烟垂壁材料进行切割、加工,安装到钢龙骨和支撑结构上。
最后,对挡烟垂壁进行涂饰、调整和保护。
施工过程中要注意施工顺序、尺寸标准和安装固定的要求。
4.接口处理:挡烟垂壁与周边结构的接口处理非常重要。
在挡烟垂壁与天花板、地面等接触的位置,应进行密封处理,确保烟雾不易渗透。
同时,挡烟垂壁与其他墙面的交接处,采用密封材料进行连接,使接缝处平整美观。
5.防火性能:挡烟垂壁作为阻挡烟雾传播的装饰材料,其防火性能非常重要。
因此,在安装施工中,应选择具备良好防火性能的材料,并对挡烟垂壁进行防火处理,确保其满足安全要求。
总之,挡烟垂壁的安装施工技术要求和接口处理工艺对于确保其功能和效果至关重要。
只有在施工过程中严格按照相关要求进行操作,才能够保证挡烟垂壁的质量和安全性。
同时,施工人员应具备相关的专业知识和技术,确保施工过程的顺利进行。
挡烟垂壁施工方案挡烟垂壁施工方案注意事项:1.施工过程中,严格按照施工方案施工,避免坠物伤人。
2.对胶封的擦洗切不可使用水或湿布。
一、施工工艺:放线定位——上部吊杆安装——玻璃安装——注密封胶——表面清洁和验收二、施工方法:1、放线定位:挡烟垂壁定位轴线的测量放线必须与主体结构的主轴线平行或垂直。
这样可以避免挡烟垂壁施工和室内装饰施工发生矛盾,造成阴阳角不方正和装饰面不平行等缺陷。
2、上部吊杆安装:在安装上部吊杆时,要注意检查丝杆和金属膨胀管的牢固。
丝杆和金属膨胀管的质量必须可靠,而钻孔孔径和深度也必须符合金属膨胀管厂家的技术规定。
此外,孔内灰渣也要清吹净。
所有丝杆安装完毕后,应进行隐蔽工程质量验收。
只有验收合格后,才能涂刷防锈漆。
3、玻璃安装:在安装玻璃时,要检查玻璃的质量,尤其要注意玻璃有无裂纹和崩边,以及吊夹铜片位置是否正确。
在玻璃表面浮灰抹净后,用记号笔标注玻璃的中心位置。
然后,安装电动吸盘机。
电动吸盘机必须定位,左右对称,且略偏玻璃中心上方,使起吊后的玻璃不会左右偏斜,也不会发生转动。
在玻璃适当位置安装手动吸盘、侧边保护胶套。
手工或电动将玻璃移近就位位置后,搬运工听从指挥长的命令操作,使玻璃对准位置徐徐靠近。
上层工人要把握好玻璃,防止玻璃在升降移位时碰撞吊顶。
待下层各工位工人都能把握住手动吸盘后,可将拼缝一侧的保护胶套摘去。
使用手动倒链将玻璃徐徐吊高,使玻璃上端略低出上部边框少许。
此时,下部工人要及时将玻璃轻轻拉入槽口,并用木板隔挡,防止与相邻玻璃碰撞。
安装好玻璃吊夹具,将玻璃的孔与铝合金的孔对牢,并用对撬螺杆将玻璃和铝构件对穿固定。
4、注密封胶:在注密封胶之前,要沿胶缝位置粘贴胶带纸带,防止硅胶污染玻璃。
安排受过训练的专业注胶工施工,注胶时应内外双方同时进行,注胶要匀速、匀厚,不夹气泡。
注胶后,用专用工具刮胶,使胶缝呈微凹曲面。
5、表面清洁和验收:在将玻璃内外表面清洗干净后,再一次检查胶缝并进行必要的修补。

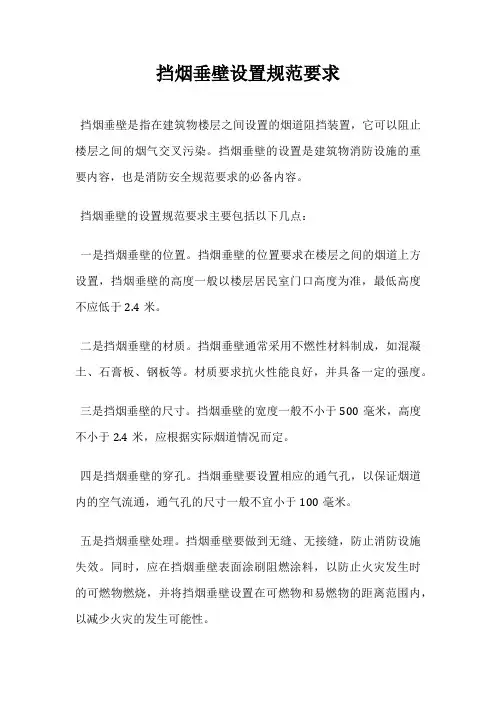

挡烟垂壁设置规范要求
挡烟垂壁是指在建筑物楼层之间设置的烟道阻挡装置,它可以阻止楼层之间的烟气交叉污染。
挡烟垂壁的设置是建筑物消防设施的重要内容,也是消防安全规范要求的必备内容。
挡烟垂壁的设置规范要求主要包括以下几点:
一是挡烟垂壁的位置。
挡烟垂壁的位置要求在楼层之间的烟道上方设置,挡烟垂壁的高度一般以楼层居民室门口高度为准,最低高度不应低于2.4米。
二是挡烟垂壁的材质。
挡烟垂壁通常采用不燃性材料制成,如混凝土、石膏板、钢板等。
材质要求抗火性能良好,并具备一定的强度。
三是挡烟垂壁的尺寸。
挡烟垂壁的宽度一般不小于500毫米,高度不小于2.4米,应根据实际烟道情况而定。
四是挡烟垂壁的穿孔。
挡烟垂壁要设置相应的通气孔,以保证烟道内的空气流通,通气孔的尺寸一般不宜小于100毫米。
五是挡烟垂壁处理。
挡烟垂壁要做到无缝、无接缝,防止消防设施失效。
同时,应在挡烟垂壁表面涂刷阻燃涂料,以防止火灾发生时的可燃物燃烧,并将挡烟垂壁设置在可燃物和易燃物的距离范围内,以减少火灾的发生可能性。
以上是挡烟垂壁设置规范要求,为了确保建筑物消防安全,应严格按照规范要求进行挡烟垂壁的设置,并定期检查和维护,确保挡烟垂壁的完好性。

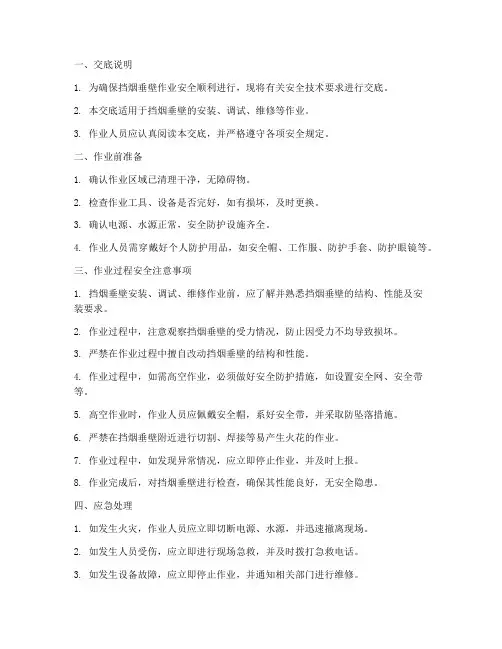

一、交底说明1. 为确保挡烟垂壁作业安全顺利进行,现将有关安全技术要求进行交底。
2. 本交底适用于挡烟垂壁的安装、调试、维修等作业。
3. 作业人员应认真阅读本交底,并严格遵守各项安全规定。
二、作业前准备1. 确认作业区域已清理干净,无障碍物。
2. 检查作业工具、设备是否完好,如有损坏,及时更换。
3. 确认电源、水源正常,安全防护设施齐全。
4. 作业人员需穿戴好个人防护用品,如安全帽、工作服、防护手套、防护眼镜等。
三、作业过程安全注意事项1. 挡烟垂壁安装、调试、维修作业前,应了解并熟悉挡烟垂壁的结构、性能及安装要求。
2. 作业过程中,注意观察挡烟垂壁的受力情况,防止因受力不均导致损坏。
3. 严禁在作业过程中擅自改动挡烟垂壁的结构和性能。
4. 作业过程中,如需高空作业,必须做好安全防护措施,如设置安全网、安全带等。
5. 高空作业时,作业人员应佩戴安全帽,系好安全带,并采取防坠落措施。
6. 严禁在挡烟垂壁附近进行切割、焊接等易产生火花的作业。
7. 作业过程中,如发现异常情况,应立即停止作业,并及时上报。
8. 作业完成后,对挡烟垂壁进行检查,确保其性能良好,无安全隐患。
四、应急处理1. 如发生火灾,作业人员应立即切断电源、水源,并迅速撤离现场。
2. 如发生人员受伤,应立即进行现场急救,并及时拨打急救电话。
3. 如发生设备故障,应立即停止作业,并通知相关部门进行维修。
五、作业结束1. 作业结束后,清理现场,确保无遗留物品。
2. 对作业区域进行检查,确认无安全隐患。
3. 收拾作业工具、设备,归位存放。
4. 向相关负责人汇报作业情况。
六、培训考核1. 作业人员应接受挡烟垂壁作业安全操作规程培训。
2. 培训结束后,对作业人员进行考核,合格后方可上岗作业。
3. 定期对作业人员进行安全教育培训,提高安全意识。
本交底自发布之日起生效,如有未尽事宜,另行通知。
挡烟垂壁技术要求
以下是 7 条关于挡烟垂壁技术要求:
1. 挡烟垂壁的材质那可得讲究啊!就像建房子要用好砖头一样,咱这挡烟垂壁也得是高质量的材料,不然怎么能有效挡烟呢?比如用强度高的防火玻璃,多靠谱呀!
2. 安装挡烟垂壁可不能马虎哟!这就好比给门安装合适的铰链,得精细准确呀,不然它怎么能在关键时刻发挥作用呢?就像要把它稳稳地安装在合适的位置。
3. 挡烟垂壁的密封性能很重要哇!这就跟瓶子得有好盖子一样,要是漏烟那可不行,那不是白费力气了嘛?看看那些密封严实的设计,多棒啊!
4. 它的下降速度也得有要求呢!不能慢悠悠的呀,得像猎豹一样迅速,不然火灾来了怎么来得及挡烟呀?想想如果太慢那可就危险了!
5. 挡烟垂壁的耐高温性能得过硬呀!这就如同战士上战场得有好装备,面对高温大火不能退缩呀!像那些能经受住高温考验的,才是好样的!
6. 平时对挡烟垂壁的维护也不能少哇!这就像车子要定期保养一样,不维护怎么能保证它一直好用呢?大家可别偷懒哟!
7. 挡烟垂壁的尺寸大小也得合适呀!不能大了或小了,就像你穿衣服得合身一样,合适的尺寸才能发挥最佳效果啊!想想如果尺寸不对得多糟糕!
总之,挡烟垂壁技术要求可多了去了,每个方面都得重视,这样才能真正保障我们的安全呀!。
ga533-2012挡烟垂壁标准根据您的要求,我将为您提供关于GA533-2012挡烟垂壁标准的说明,原文如下:GA533-2012挡烟垂壁标准是中国国家标准委员会发布的关于挡烟垂壁的技术规范。
该标准主要涉及挡烟垂壁的材料、安装和使用要求。
以下是本文对该标准的详细解释。
1.引言挡烟垂壁是指安装在建筑物室内各楼层之间的墙体上,用于阻止烟雾扩散的装置。
它不仅能提高火灾安全性能,还能减轻火灾对人体的危害。
GA533-2012挡烟垂壁标准起到了指导和规范挡烟垂壁设计、安装和使用的作用。
2.适用范围GA533-2012挡烟垂壁标准适用于新建和改建的公共建筑,如酒店、商场、医院、办公楼等。
该标准对挡烟垂壁的材料、结构、安装和使用等方面提出了具体要求。
3.材料要求挡烟垂壁的材料应具备一定的耐火性能,以确保在火灾发生时能够有效地隔离烟雾和火焰。
标准规定了挡烟垂壁的材料的燃烧性能、耐火极限、吸烟性能等指标,以及对挡烟垂壁材料的检验方法和要求。
4.结构要求挡烟垂壁的结构设计应满足固定和密封的要求,以确保在火灾发生时烟雾不能通过砂浆缝隙或其他漏洞进入室内。
标准规定了挡烟垂壁的尺寸、固定方式以及与建筑物其他部分的连接要求,以及对挡烟垂壁结构的检验方法和要求。
5.安装与使用要求挡烟垂壁的安装和使用应符合相关的安全规定和标准,确保其正常工作。
标准对挡烟垂壁的安装过程、施工质量以及使用中的维护和管理等方面提出了具体要求,包括安装人员的资质要求、安装前的准备工作、使用前的检查和维护等。
此外,标准还对挡烟垂壁的阀门、控制装置和信号装置等相关设备的选用和安装提出了要求。
6.检验与监督为确保挡烟垂壁的质量和安全性能,标准规定了对挡烟垂壁的检验和监督要求。
检验包括材料的检验和结构的检验,以确保其符合标准规定的要求。
监督包括施工过程的监督和使用过程的监督,以确保挡烟垂壁始终处于良好的工作状态。
7.标志与标识为方便识别和使用,挡烟垂壁应按照标准规定进行标志和标识。

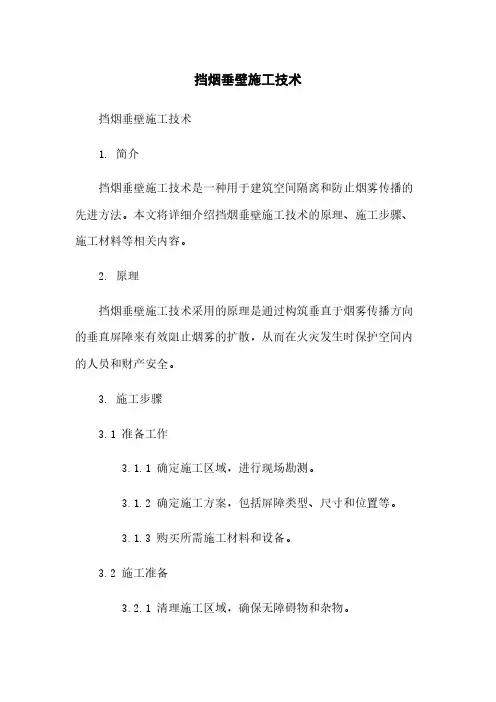

挡烟垂壁施工技术引言挡烟垂壁作为一种重要的消防设施,被广泛应用于各类建筑物,特别是商业和公共场所。
其作用是将烟雾、有害气体和火灾扩散控制在特定区域内,保证人员安全疏散和减少火灾对建筑物的损害。
本文将介绍挡烟垂壁施工技术的概念、材料选用、施工步骤及质量控制,以期提高施工效率和保证挡烟垂壁的可靠性。
一、挡烟垂壁概述挡烟垂壁是一种墙体结构,通常安装在建筑物的内部,用于分隔空间和减少烟雾和有害气体扩散。
它由防火板、滑轨、门组件和密封材料组成。
根据建筑物的特点和使用需求,挡烟垂壁可以采用不同的材料和设计方案,从而实现有效的抑制火灾蔓延。
二、挡烟垂壁材料选用1. 防火板:挡烟垂壁的主体材料是防火板,其具有良好的防火性能和耐热性。
常见的防火板材料有石膏板、岩棉板和硅酸钙板等,选择时需考虑材料的防火等级和质量认证情况。
2. 滑轨:滑轨是挡烟垂壁的支撑结构,通常由铝合金制成,具有强度和稳定性。
滑轨的安装位置应根据实际需要确定,要确保挡烟垂壁的平稳运行和完整性。
3. 门组件:挡烟垂壁上的门组件通常采用隔烟门,其具有良好的密封性和阻烟性能。
门组件的选择要考虑到门的尺寸、开启方式和防火性能等因素。
4. 密封材料:挡烟垂壁的安装缝隙和门组件的周边需要使用密封材料进行密封,以保证整个挡烟垂壁的密闭性。
常见的密封材料有防火胶、硅胶和橡胶密封条等。
三、挡烟垂壁施工步骤1. 测量和标记:根据设计要求和施工平面图,确定挡烟垂壁的位置和尺寸,并在墙面上进行标记。
2. 安装滑轨:根据施工平面图,确定滑轨的安装位置,并使用螺丝将滑轨固定在墙面上。
3. 安装防火板:根据标记线,在滑轨上依次安装防火板,并确保其与滑轨之间的连接牢固。
4. 安装门组件:根据实际需要,在挡烟垂壁上开辟门的位置,安装隔烟门,并调整门的开启方向和尺寸。
5. 密封处理:使用密封材料对挡烟垂壁的安装缝隙和门周边进行密封处理,以确保整个挡烟垂壁的密闭性。
四、挡烟垂壁施工质量控制1. 施工图纸的准确性:在施工前要对施工图纸进行认真审查,确保图纸的尺寸、材料和构造等信息无误。

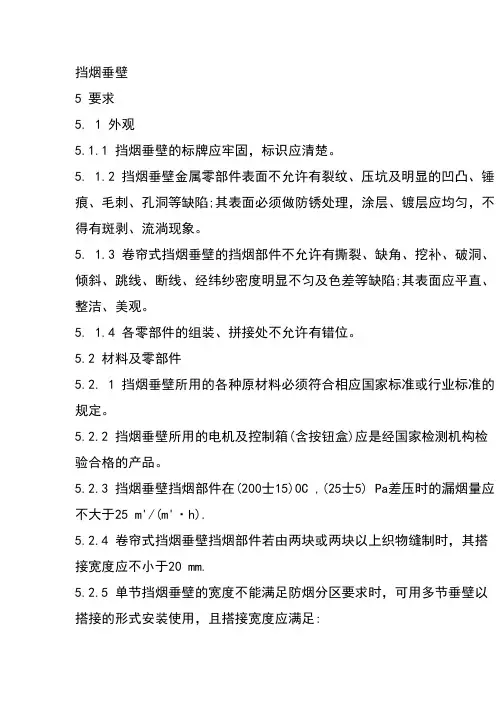

挡烟垂壁5 要求5. 1 外观5.1.1 挡烟垂壁的标牌应牢固,标识应清楚。
5. 1.2 挡烟垂壁金属零部件表面不允许有裂纹、压坑及明显的凹凸、锤痕、毛刺、孔洞等缺陷;其表面必须做防锈处理,涂层、镀层应均匀,不得有斑剥、流淌现象。
5. 1.3 卷帘式挡烟垂壁的挡烟部件不允许有撕裂、缺角、挖补、破洞、倾斜、跳线、断线、经纬纱密度明显不匀及色差等缺陷;其表面应平直、整洁、美观。
5. 1.4 各零部件的组装、拼接处不允许有错位。
5.2 材料及零部件5.2. 1 挡烟垂壁所用的各种原材料必须符合相应国家标准或行业标准的规定。
5.2.2 挡烟垂壁所用的电机及控制箱(含按钮盒)应是经国家检测机构检验合格的产品。
5.2.3 挡烟垂壁挡烟部件在(200士15)0C ,(25士5) Pa差压时的漏烟量应不大于25 m'/(m'·h).5.2.4 卷帘式挡烟垂壁挡烟部件若由两块或两块以上织物缝制时,其搭接宽度应不小于20 mm.5.2.5 单节挡烟垂壁的宽度不能满足防烟分区要求时,可用多节垂壁以搭接的形式安装使用,且搭接宽度应满足:a) 卷帘式挡烟垂壁应不小于100m m;b) 翻板式挡烟垂壁应不小于20m m,5.2.6 挡烟垂壁边沿与建筑物结构表面应保持最小距离,此距离不应大于20 mm.5.2.7 卷帘式挡烟垂壁必须设置重量足够的底梁,以保证垂壁运行的顺利、平稳。
5.3 控制方式5.3. 1 挡烟垂壁应与烟感探测器联动。
当烟感探测器报警后,挡烟垂壁能自动下降至挡烟工作位置。
5.3.2 挡烟垂壁接收到消防控制中心的控制信号后,应能下降至挡烟工作位置。
5.3.3 系统断电时,挡烟垂壁能自动下降至挡烟工作位置。
5.4 运行性能5.4. 1 卷帘式挡烟垂壁电动下降或机械下降的运行速度应)0.07 m/s。
翻板式挡烟垂壁电动下降或机械下降的运行时间应(7 s,5.4.2 挡烟垂壁应设置限位装置,当其运行至上、下限位时,能自动停止。
挡烟垂壁5 要求5. 1 外观5.1.1 挡烟垂壁的标牌应牢固,标识应清楚。
5. 1.2 挡烟垂壁金属零部件表面不允许有裂纹、压坑及明显的凹凸、锤痕、毛刺、孔洞等缺陷;其表面必须做防锈处理,涂层、镀层应均匀,不得有斑剥、流淌现象。
5. 1.3 卷帘式挡烟垂壁的挡烟部件不允许有撕裂、缺角、挖补、破洞、倾斜、跳线、断线、经纬纱密度明显不匀及色差等缺陷;其表面应平直、整洁、美观。
5. 1.4 各零部件的组装、拼接处不允许有错位。
5.2 材料及零部件5.2. 1 挡烟垂壁所用的各种原材料必须符合相应国家标准或行业标准的规定。
5.2.2 挡烟垂壁所用的电机及控制箱(含按钮盒)应是经国家检测机构检验合格的产品。
5.2.3 挡烟垂壁挡烟部件在(200士15)0C ,(25士5) Pa差压时的漏烟量应不大于25 m'/(m'·h).5.2.4 卷帘式挡烟垂壁挡烟部件若由两块或两块以上织物缝制时,其搭接宽度应不小于20 mm.5.2.5 单节挡烟垂壁的宽度不能满足防烟分区要求时,可用多节垂壁以搭接的形式安装使用,且搭接宽度应满足:a) 卷帘式挡烟垂壁应不小于100m m;b) 翻板式挡烟垂壁应不小于20m m,5.2.6 挡烟垂壁边沿与建筑物结构表面应保持最小距离,此距离不应大于20 mm.5.2.7 卷帘式挡烟垂壁必须设置重量足够的底梁,以保证垂壁运行的顺利、平稳。
5.3 控制方式5.3. 1 挡烟垂壁应与烟感探测器联动。
当烟感探测器报警后,挡烟垂壁能自动下降至挡烟工作位置。
5.3.2 挡烟垂壁接收到消防控制中心的控制信号后,应能下降至挡烟工作位置。
5.3.3 系统断电时,挡烟垂壁能自动下降至挡烟工作位置。
5.4 运行性能5.4. 1 卷帘式挡烟垂壁电动下降或机械下降的运行速度应)0.07 m/s。
翻板式挡烟垂壁电动下降或机械下降的运行时间应(7 s,5.4.2 挡烟垂壁应设置限位装置,当其运行至上、下限位时,能自动停止。
5.5 可靠性经 1 0 0 0次启一闭操作后,挡烟垂壁应能正常运行。
直径为(610.1)m m 的探棒或长度为(15士0.1) mm、宽度为(24士0.1) mm的试块不能穿过挡烟垂壁的挡烟部件。
5.6 抗风摆性能当挡烟垂壁承受(5士1)m /s风速时,其垂直偏角应不大于15%5.7 耐高温性能挡烟垂壁在(620士20)0C温度下保持30m in,其完整性不应破坏。
6 试验方法5.1 样品要求进行运行性能、可靠性、抗风摆性能、耐高温性能试验时,应使用同一个样品进行试验,其挡烟部件的尺寸为1 000 mm X 500 mm,6.2 外观挡烟垂壁的外观采用目测及手触摸相结合的方法进行检验。
6.3 材料及零部件6.3. 1 原材料、电机和控制箱挡烟垂壁所用原材料、电机和控制箱的质量采用,检查材料保质单和国家检测机构出具的检测报告的方法进行检验。
6.3.2 挡烟部件漏烟f6.3.2. 1 试件试件由挡烟部件和框架组成。
挡烟部件的有效面积为10 00m m X500m m,挡烟部件安装在框架中,与框架的接触部分应密封6.3.2.2 试验设备试验设备应符合GB1 5930-1995中5.5. 1 ,5. 5 .2 的规定。
6.3.2.3 试验步骤a) 试件安装就位,其人口用不渗透的材料密封。
启动引风机,调节引风机系统的进气阀和调节阀,使试件前后的气体压差为(25士5)P a,待稳定60s 后,按GB 15930-1995中5.4 .3.1 和5. 4. 3. 3规定的计算方法计算出系统漏风量。
每1m in测量一次,连续测量5m in,取平均值。
将此漏风量按公式(1)换算成温度为2000C、压差为25P a时的漏烟量。
Q:=Q‘lX 473273+ T,···.··············⋯⋯(1)式中:Q,- 温度为2000C、压差为25 Pa时系统漏烟量,单位为立方米每小时(m'/h);Q,1—按6.3 .2 .3 a )实测的系统漏风量,单位为立方米每小时(m'/h); T,—按6.3 .2 .3 a )实测的测量管道内的气体温度,单位为摄氏度(℃)。
b) 拆掉试件人口处的不渗透的材料,按图1的规定将试件连接到耐火试验炉上。
单位为毫米接气休流量计和引风机系统I- 前连接管道;2—热电偶;3—试件备4—后连接管道;5-—压力导出口;6—连接法兰;7 测量管道图1 挡烟部件漏烟f试验安装示意图c) 启动引风机,调节引风机系统的进气阀和调节阀,使试件前后压差保持在(25士5)P a,d) 控制炉内温度在2m in内达到(200士15)0C,e) 在炉内温度为(200士15)0C,试件前后压差为(25士5)P a的条件下,按GB 15930-1995中5. 4 . 3. 2 和 5. 4. 3.3 规定的计算方法计算出漏烟量。
每1m in测量一次,连续测量5m in,取平均值。
注 : 当挡烟垂壁挡烟部件由不渗透材料(例如钢板)制造时,可不做该项试验。
6.3.2.4 档烟部件浦烟.的计算公式.........·。
.。
······。
一(2)Q‘ = Q 2一 Q l . ... ... ... ... ... ... ... ..( 3 )式中 :Q 一温度为200'C、压差为25P a时,挡烟部件单位面积的漏烟量,单位为立方米每平方米小时[m '/ (m ' ·h ) ];Q' 温度为2000C 、压差为25P a时,挡烟部件的漏烟量,单位为立方米每小时(m'/h);q —按6.3 .2 .3 e)实测的挡烟部件和系统漏烟量之和,单位为立方米每小时(m'/h);Q, —按6.3. 2 .3 a )实测的温度为2000C、压差为25P a时系统漏烟量,单位为立方米每小时(m'/h),6.3.3 搭接卷帘式挡烟垂壁挡烟部件搭接宽度采用直尺或钢卷尺测量。
多节垂壁之间的搭接宽度及挡烟垂壁边沿与建筑物结构表面之间的距离应在垂壁安装就位后,采用直尺或钢卷尺测量。
直尺或钢卷尺的准确度为士1 mm,6.4 控制方式6.4.1 使挡烟垂壁接收烟感探测器的报警信号,目测挡烟垂壁的运行情况。
6.4.2 使挡烟垂壁接收外界给定的电信号,目测挡烟垂壁的运行情况。
6.4.3 断开挡烟垂壁的电源,目测挡烟垂壁的运行情况。
6.5 运行性能6.5.1 卷帘式挡烟垂壁电动下降或机械下降速度采用钢卷尺和秒表测量;翻板式挡烟垂壁电动下降或机械下降的运行时间采用秒表测量。
钢卷尺的准确度为士1 mm,秒表的准确度为士0.2 s,6.5.2 目测挡烟垂壁运行至上、下限位时,是否能自动停止。
66 可靠性将挡烟垂壁按正常使用情况安装,控制挡烟垂壁从闭合位置至挡烟工作位置,再由挡烟工作位置返回至闭合位置,完成一个循环。
重复上述动作1 000次,检验挡烟垂壁的运行情况。
用直径为(6士0.1) mm的探棒或长度为(15士。
.1) mm,宽度为(2士。
. 1) mm的试块测量挡烟垂壁挡烟部件的破损情况。
注 :试验过程中电机每连续运行5m in后,应停止25m in,6.7 抗风摆性能6.7. 1 试验设备试验设备应符合GB 15930-1995中5.4.1,5.4.2的规定。
6.7.2 试验步骤将挡烟垂壁安装在连接管道上,启动引风机系统,使管道内的气体流速保持为(5士1)m /s,采用重锤吊线及钢卷尺测量挡烟垂壁的垂直偏角。
钢卷尺的准确度为士1 mm, 注 :5 m /s的气体流速引起的压强降为15.3 P a,6.8 耐高温性能6.8.1 试验设备试验设备应符合GB 15930-1995中5.5.1.1,5.5.2的规定。
GA 533- 20056.8.2 试验步骤将挡烟垂壁安装在分隔构件上,并将分隔构件固定到耐火试验炉炉口处,分隔构件应满足GB 15930-1995中5,5.3 .1的规定。
按 GB /T 9978-1999规定的升温条件升温至(6201 2 0)'C,并保持恒温。
测量并记录下列现象出现的时间:a) 挡烟垂壁背火面出现持续10s 以上的火焰;b) 挡烟垂壁出现直径大于6m m的孔洞。
孔洞使用GB/T 9978-1999中7.3.76规定的探棒进行测量 ;c) 挡烟垂壁脱落。
7 检验规则出厂检验每件挡烟垂壁都应由制造厂质量检验部门进行出厂检验。
合格并附有产品质量合格证后方可出厂检验的检验项目至少应包括5.1,5.2.1,5.2.2,5.2.4,5.2.7。
检验项目全部合格后方可型式检验有下列情况之一时,应进行型式检验:a) 产品试制定型鉴定时;b) 正式生产后,如结构、材料、工艺有较大改变,可能影响产品性能时;c) 正常批量生产时,每三年进行一次检验;d) 停产一年以上,恢复生产时;e) 出厂检验结果与上次型式检验有较大差异时;f) 发生重大质量事故或对产品质量有重大争议时;9) 国家质量监督机构提出要求时。
7.2.2 型式检验为要求的全部内容。
检验顺序按要求规定的顺序进行。
检验应使用同一个样品。
7.2.3 检验数量及判定规则在出厂检验合格的同一批产品中任意抽取一件作为样品进行检验,检验项目为要求的全部内容。
若检验项目全部合格,该批产品判为型式检验合格;若可靠性、抗风摆性能和耐高温性能合格,其他检验项目不合格,但经修复后合格,该批产品判为型式检验合格;若可靠性、抗风摆性能和耐高温性能中有一项不合格,该批产品判为型式检验不合格。
8.2.3 产品在运输过程中应平稳,避免因行车时碰撞损坏包装,卸装时要轻抬轻放,严格避免磕、摔等行为,防止机械变形损坏产品。
8.3 贮存产品和各种零部件在厂内或现场存放时,都要放置在干燥、通风的地方,要避免和有腐蚀的物质及气体接触,并要有必要的防潮、防雨、防晒、防腐等措施。
当库存期超过一年时,应需重新检验人库。
