挡烟垂壁技术交底大全

一、交底项目：挡烟垂壁安装与施工二、交底目的：确保挡烟垂壁安装与施工过程中的安全，提高施工质量，保障人员生命财产安全。

三、交底对象：施工人员、监理人员、管理人员四、交底内容：1. 挡烟垂壁概述挡烟垂壁是一种在火灾时能够阻止烟和热气体水平流动的垂直分隔物，是划分防烟分区的主要措施。

挡烟垂壁由不燃材料制成，垂直安装在建筑顶棚、梁或吊顶下，形成一定的蓄烟空间。

2. 挡烟垂壁安装要求（1）挡烟垂壁安装前，应确保施工场地平整、清洁，无障碍物。

（2）挡烟垂壁安装时，应严格按照设计图纸和规范要求进行，确保挡烟垂壁的位置、高度、角度等符合要求。

（3）挡烟垂壁安装过程中，应确保其与吊顶、梁等结构连接牢固，防止因连接不牢固导致挡烟垂壁脱落。

（4）挡烟垂壁安装完成后，应对其进行外观检查，确保挡烟垂壁表面平整、无破损。

3. 挡烟垂壁施工安全注意事项（1）施工人员应穿戴好个人防护用品，如安全帽、工作服、手套、防护眼镜等。

（2）施工过程中，应注意高处作业安全，严禁站在不稳定的平台上作业。

（3）施工人员应遵守施工现场的安全规定，不得擅自移动、拆卸安全防护设施。

（4）施工过程中，应保持施工现场整洁，及时清理施工垃圾，防止绊倒、滑倒等事故发生。

（5）施工过程中，如发现异常情况，应立即停止施工，并报告相关管理人员。

4. 挡烟垂壁施工质量要求（1）挡烟垂壁安装应平整、牢固，无变形、扭曲现象。

（2）挡烟垂壁与吊顶、梁等结构的连接应牢固，无松动、脱落现象。

（3）挡烟垂壁表面应平整、光滑，无划痕、破损等缺陷。

（4）挡烟垂壁安装完成后，应进行试运行，确保其功能正常。

五、交底人：XXX六、交底日期：XXXX年XX月XX日七、接受人：施工人员、监理人员、管理人员八、注意事项1. 施工过程中，应严格按照安全技术交底执行，确保施工安全。

2. 施工人员应熟练掌握挡烟垂壁安装技术，提高施工质量。

3. 施工现场应加强安全管理，定期检查施工安全设施，确保施工安全。

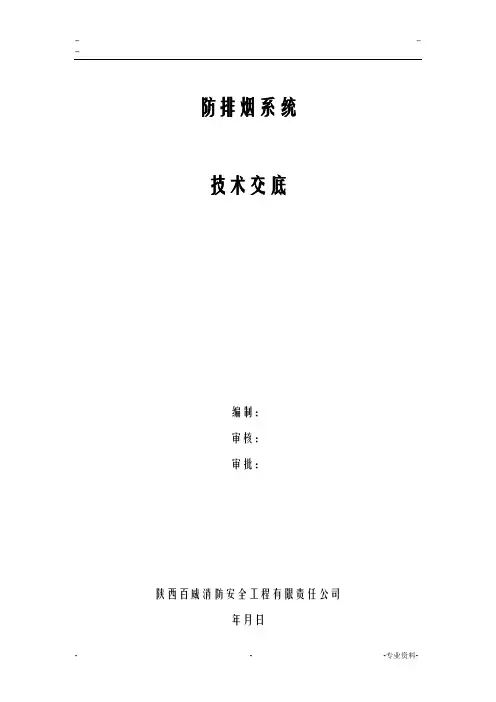

防排烟系统技术交底编制：审核：审批：陕西百威消防安全工程有限责任公司年月日目录一工程概况2二施工准备22.2 主要机具22.3劳动力配备：2三施工工艺33.1施工顺序33．2施工主要方法33.2.1镀锌钢板风管制作加工33.2.2风管支、吊架的安装应符合下列规定: (4)3.2.3风管安装43.2.4排烟风机的安装53.2.5各类阀门的安装63.2.6排烟口的安装73.3防排烟系统的调试83.4质量记录10一工程概况工程名称：榆林市第一医院二期住院综合楼工程工程地点：榆林市高新产业园区内监理单位：陕西信远建设项目管理集团有限公司建设单位：榆林市第一医院建筑结构形式：框架结构层数：地下二层,地上二十一层二施工准备2.1安装现场的清理检查安装部位的障碍物已清理,地面无杂物。

土建供的标高基准线已画好,经核对无误。

检查预留孔洞的位置和尺寸是否准确,如有问题提前解决。

2.2 主要机具台钻，电锤，手砂轮，手电钻，电焊机，管钳，手锤，钢锯，扳手，射钉枪，倒链，电气焊，钢卷尺，平尺，角尺，油标卡尺，线坠，水平尺。

2.3劳动力配备：根据工程工期要求，合理安排施工进度和劳动力计划，作到保工期、保质量、保安全、配备的施工员、电工、焊工等应持证上岗。

2.4 编写施工方案和技术交底，组织施工人员根据工程特点进行交底和培训，使每个操作者应熟知技术、质量、安全消防的要求。

2.5 应按设计要求，在施工现场配备用的规程规范、图册、工艺要求、质量记录、表格及各种有关文件。

三施工工艺3.1施工顺序3．2施工主要方法3.2.1镀锌钢板风管制作加工本工程风管采用镀锌钢板制作安装，风管厚度有0.5mm 、0.75㎜两种规格。

工艺流程：图纸分解→放样→剪切→倒角→翻边→压十字筋→压法兰→咬合→上角→修整成型→角钢加固→核对制作图→检验入库1) 关键工序：放样、下料、组合成型为风管制作的重点工序，为质量控制重点。

风管观感为质量控制的另一重点。

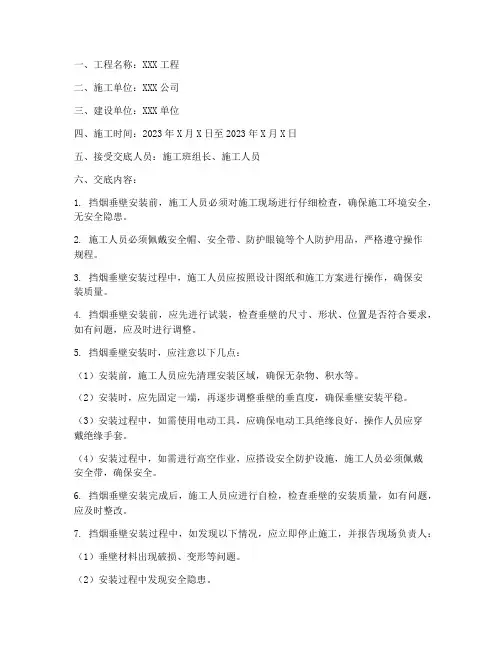

一、工程名称：XXX工程二、施工单位：XXX公司三、建设单位：XXX单位四、施工时间：2023年X月X日至2023年X月X日五、接受交底人员：施工班组长、施工人员六、交底内容：1. 挡烟垂壁安装前，施工人员必须对施工现场进行仔细检查，确保施工环境安全，无安全隐患。

2. 施工人员必须佩戴安全帽、安全带、防护眼镜等个人防护用品，严格遵守操作规程。

3. 挡烟垂壁安装过程中，施工人员应按照设计图纸和施工方案进行操作，确保安装质量。

4. 挡烟垂壁安装前，应先进行试装，检查垂壁的尺寸、形状、位置是否符合要求，如有问题，应及时进行调整。

5. 挡烟垂壁安装时，应注意以下几点：（1）安装前，施工人员应先清理安装区域，确保无杂物、积水等。

（2）安装时，应先固定一端，再逐步调整垂壁的垂直度，确保垂壁安装平稳。

（3）安装过程中，如需使用电动工具，应确保电动工具绝缘良好，操作人员应穿戴绝缘手套。

（4）安装过程中，如需进行高空作业，应搭设安全防护设施，施工人员必须佩戴安全带，确保安全。

6. 挡烟垂壁安装完成后，施工人员应进行自检，检查垂壁的安装质量，如有问题，应及时整改。

7. 挡烟垂壁安装过程中，如发现以下情况，应立即停止施工，并报告现场负责人：（1）垂壁材料出现破损、变形等问题。

（2）安装过程中发现安全隐患。

（3）施工人员受伤或发生意外事故。

8. 挡烟垂壁安装完成后，施工人员应清理施工现场，确保无遗留垃圾、杂物。

9. 施工人员应遵守施工现场各项规章制度，不得擅自离岗、脱岗。

10. 施工过程中，如遇到特殊情况，应及时向现场负责人汇报，并采取相应措施。

七、安全注意事项：1. 施工人员必须遵守国家有关安全生产的法律法规，提高安全意识。

2. 施工过程中，严禁酒后作业、疲劳作业。

3. 严格遵守施工现场各项规章制度，确保施工安全。

4. 加强施工现场安全检查，及时发现并消除安全隐患。

5. 加强施工人员安全教育，提高施工人员安全技能。

6. 施工现场应设置明显的安全警示标志，提醒施工人员注意安全。

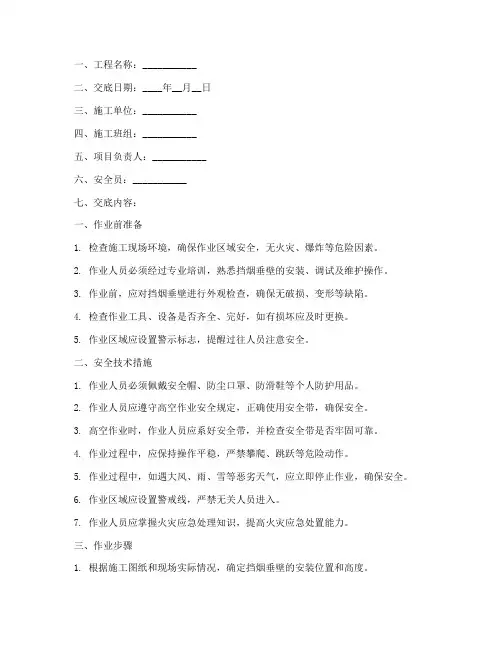

一、工程名称：___________二、交底日期：____年__月__日三、施工单位：___________四、施工班组：___________五、项目负责人：___________六、安全员：___________七、交底内容：一、作业前准备1. 检查施工现场环境，确保作业区域安全，无火灾、爆炸等危险因素。

2. 作业人员必须经过专业培训，熟悉挡烟垂壁的安装、调试及维护操作。

3. 作业前，应对挡烟垂壁进行外观检查，确保无破损、变形等缺陷。

4. 检查作业工具、设备是否齐全、完好，如有损坏应及时更换。

5. 作业区域应设置警示标志，提醒过往人员注意安全。

二、安全技术措施1. 作业人员必须佩戴安全帽、防尘口罩、防滑鞋等个人防护用品。

2. 作业人员应遵守高空作业安全规定，正确使用安全带，确保安全。

3. 高空作业时，作业人员应系好安全带，并检查安全带是否牢固可靠。

4. 作业过程中，应保持操作平稳，严禁攀爬、跳跃等危险动作。

5. 作业过程中，如遇大风、雨、雪等恶劣天气，应立即停止作业，确保安全。

6. 作业区域应设置警戒线，严禁无关人员进入。

7. 作业人员应掌握火灾应急处理知识，提高火灾应急处置能力。

三、作业步骤1. 根据施工图纸和现场实际情况，确定挡烟垂壁的安装位置和高度。

2. 将挡烟垂壁放置在安装位置，确保挡烟垂壁水平、垂直。

3. 使用专用工具，将挡烟垂壁固定在吊杆上。

4. 调整挡烟垂壁的倾斜角度，使其符合设计要求。

5. 检查挡烟垂壁的安装质量，确保无松动、变形等缺陷。

6. 完成安装后，进行试运行，检查挡烟垂壁的性能。

四、注意事项1. 作业过程中，如发现挡烟垂壁有松动、变形等缺陷，应立即停止作业，进行修复。

2. 作业过程中，如遇特殊情况，应立即报告项目负责人，采取相应措施。

3. 作业完成后，清理现场，确保无杂物、安全隐患。

4. 作业人员应保持良好的工作状态，严禁酒后作业。

5. 作业人员应定期参加安全教育培训，提高安全意识。

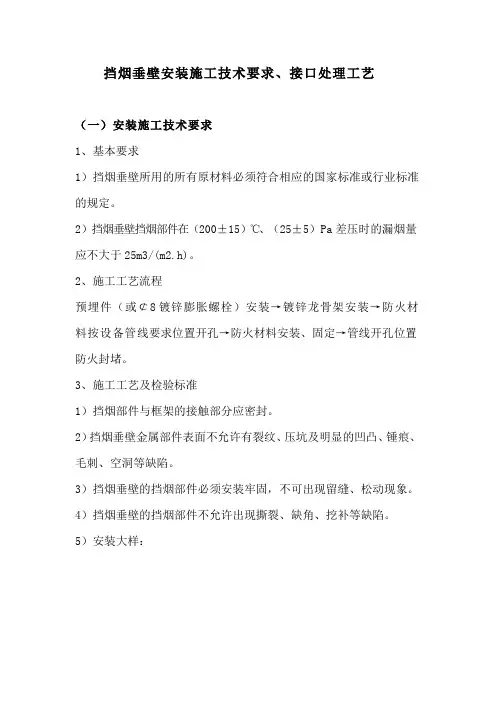

挡烟垂壁安装施工技术要求、接口处理工艺（一）安装施工技术要求1、基本要求1）挡烟垂壁所用的所有原材料必须符合相应的国家标准或行业标准的规定。

2）挡烟垂壁挡烟部件在（200±15）℃、（25±5）Pa差压时的漏烟量应不大于25m3/(m2.h)。

2、施工工艺流程预埋件（或￠8镀锌膨胀螺栓）安装→镀锌龙骨架安装→防火材料按设备管线要求位置开孔→防火材料安装、固定→管线开孔位置防火封堵。

3、施工工艺及检验标准1）挡烟部件与框架的接触部分应密封。

2）挡烟垂壁金属部件表面不允许有裂纹、压坑及明显的凹凸、锤痕、毛刺、空洞等缺陷。

3）挡烟垂壁的挡烟部件必须安装牢固，不可出现留缝、松动现象。

4）挡烟垂壁的挡烟部件不允许出现撕裂、缺角、挖补等缺陷。

5）安装大样：6）挡烟垂壁的各项指标及检验标准可参照《挡烟垂壁》GA533-2005标准执行。

（二）接口处理工艺1）负责挡烟垂壁的施工安装，配合电动电动挡烟垂帘设备安装并做装饰工作，与天花吊顶留缝处理。

2）在有设备和管线穿越时，需要选择一种合适的防火封堵系统，同时也需要考虑设备及管线可能产生的位移的影响，确保不会有荷载施加到挡烟垂壁上。

一、单选题（每题2分，共5题）1.商品出库作业流程顺序为（）。

(①登帐：②清理；③点交；④核单备料：⑤复核：⑥包装)A.②④⑤①⑧⑥B.⑤③⑥②①④C.④⑤⑥③①②D.③⑤②⑥④①2.货物保管作业中，（）按货物的种类和性质分类。

A.同类货物B.发运地区相近货物C.理化性质相似货物D.关联性较强货物3.商品接运包括专用线接运，专用线一般是指（）。

A.公路B.铁路C.水运D.航空4.盘点数量误差率高，而盘点品项误差率低，说明（）。

A、发生误差的货品品项减少，但每一发生误差品项的数量有提高的趋势B、发生误差的货品品项增加，每一发生误差品项的数量也增加C、负责此品项的人员责任心强D、发生误差的货品品项减少，每一发生误差品项的数量也减少5.仓库发放商品时，应首先做到（）。

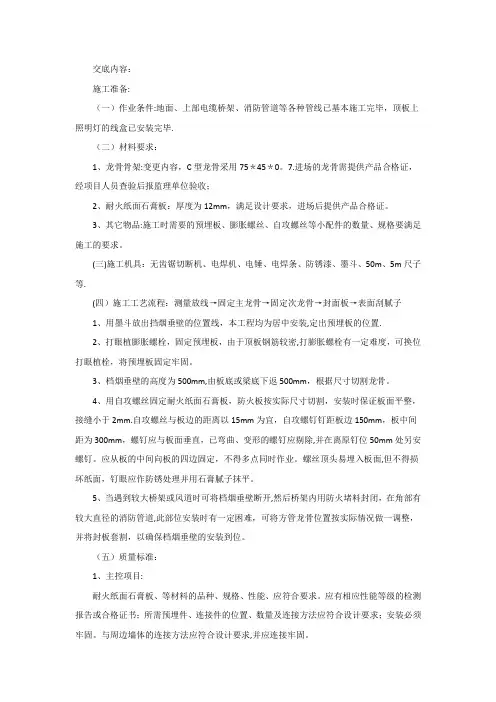

交底内容：施工准备:（一）作业条件:地面、上部电缆桥架、消防管道等各种管线已基本施工完毕，顶板上照明灯的线盒已安装完毕.（二）材料要求：1、龙骨骨架:变更内容，C型龙骨采用75＊45＊0。

7.进场的龙骨需提供产品合格证，经项目人员查验后报监理单位验收；2、耐火纸面石膏板：厚度为12mm，满足设计要求，进场后提供产品合格证。

3、其它物品:施工时需要的预埋板、膨胀螺丝、自攻螺丝等小配件的数量、规格要满足施工的要求。

(三)施工机具：无齿锯切断机、电焊机、电锤、电焊条、防锈漆、墨斗、50m、5m尺子等.(四）施工工艺流程：测量放线→固定主龙骨→固定次龙骨→封面板→表面刮腻子1、用墨斗放出挡烟垂壁的位置线，本工程均为居中安装,定出预埋板的位置.2、打眼植膨胀螺栓，固定预埋板，由于顶板钢筋较密,打膨胀螺栓有一定难度，可换位打眼植栓，将预埋板固定牢固。

3、档烟垂壁的高度为500mm,由板底或梁底下返500mm，根据尺寸切割龙骨。

4、用自攻螺丝固定耐火纸面石膏板，防火板按实际尺寸切割，安装时保证板面平整，接缝小于2mm.自攻螺丝与板边的距离以15mm为宜，自攻螺钉钉距板边150mm，板中间距为300mm，螺钉应与板面垂直，已弯曲、变形的螺钉应剔除,并在离原钉位50mm处另安螺钉。

应从板的中间向板的四边固定，不得多点同时作业。

螺丝顶头易埋入板面,但不得损坏纸面，钉眼应作防锈处理并用石膏腻子抹平。

5、当遇到较大桥架或风道时可将档烟垂壁断开,然后桥架内用防火堵料封闭，在角部有较大直径的消防管道,此部位安装时有一定困难，可将方管龙骨位置按实际情况做一调整，并将封板套割，以确保档烟垂壁的安装到位。

（五）质量标准：1、主控项目:耐火纸面石膏板、等材料的品种、规格、性能、应符合要求。

应有相应性能等级的检测报告或合格证书；所需预埋件、连接件的位置、数量及连接方法应符合设计要求；安装必须牢固。

与周边墙体的连接方法应符合设计要求,并应连接牢固。

一、交底说明1. 为确保挡烟垂壁作业安全顺利进行，现将有关安全技术要求进行交底。

2. 本交底适用于挡烟垂壁的安装、调试、维修等作业。

3. 作业人员应认真阅读本交底，并严格遵守各项安全规定。

二、作业前准备1. 确认作业区域已清理干净，无障碍物。

2. 检查作业工具、设备是否完好，如有损坏，及时更换。

3. 确认电源、水源正常，安全防护设施齐全。

4. 作业人员需穿戴好个人防护用品，如安全帽、工作服、防护手套、防护眼镜等。

三、作业过程安全注意事项1. 挡烟垂壁安装、调试、维修作业前，应了解并熟悉挡烟垂壁的结构、性能及安装要求。

2. 作业过程中，注意观察挡烟垂壁的受力情况，防止因受力不均导致损坏。

3. 严禁在作业过程中擅自改动挡烟垂壁的结构和性能。

4. 作业过程中，如需高空作业，必须做好安全防护措施，如设置安全网、安全带等。

5. 高空作业时，作业人员应佩戴安全帽，系好安全带，并采取防坠落措施。

6. 严禁在挡烟垂壁附近进行切割、焊接等易产生火花的作业。

7. 作业过程中，如发现异常情况，应立即停止作业，并及时上报。

8. 作业完成后，对挡烟垂壁进行检查，确保其性能良好，无安全隐患。

四、应急处理1. 如发生火灾，作业人员应立即切断电源、水源，并迅速撤离现场。

2. 如发生人员受伤，应立即进行现场急救，并及时拨打急救电话。

3. 如发生设备故障，应立即停止作业，并通知相关部门进行维修。

五、作业结束1. 作业结束后，清理现场，确保无遗留物品。

2. 对作业区域进行检查，确认无安全隐患。

3. 收拾作业工具、设备，归位存放。

4. 向相关负责人汇报作业情况。

六、培训考核1. 作业人员应接受挡烟垂壁作业安全操作规程培训。

2. 培训结束后，对作业人员进行考核，合格后方可上岗作业。

3. 定期对作业人员进行安全教育培训，提高安全意识。

本交底自发布之日起生效，如有未尽事宜，另行通知。

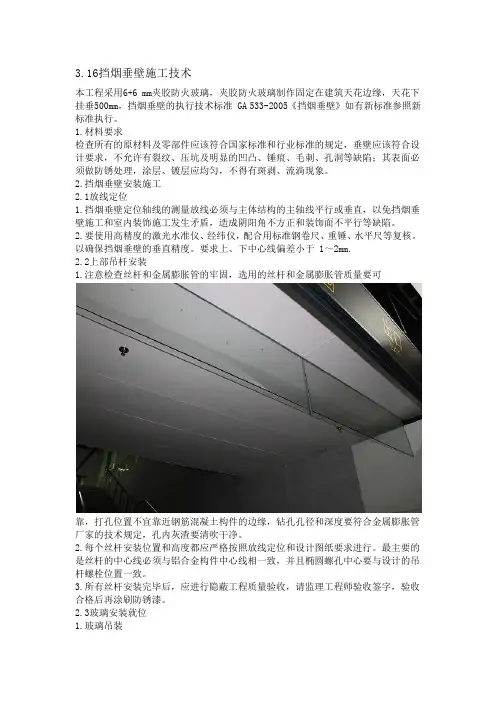

3.16挡烟垂壁施工技术本工程采用6+6 mm夹胶防火玻璃，夹胶防火玻璃制作固定在建筑天花边缘，天花下挂垂500mm，挡烟垂壁的执行技术标准 GA 533-2005《挡烟垂壁》如有新标准参照新标准执行。

1.材料要求检查所有的原材料及零部件应该符合国家标准和行业标准的规定，垂壁应该符合设计要求，不允许有裂纹、压坑及明显的凹凸、锤痕、毛刺、孔洞等缺陷；其表面必须做防锈处理，涂层、镀层应均匀，不得有斑剥、流淌现象。

2.挡烟垂壁安装施工2.1放线定位1.挡烟垂壁定位轴线的测量放线必须与主体结构的主轴线平行或垂直，以免挡烟垂壁施工和室内装饰施工发生矛盾，造成阴阳角不方正和装饰面不平行等缺陷。

2.要使用高精度的激光水准仪、经纬仪，配合用标准钢卷尺、重锤、水平尺等复核。

以确保挡烟垂壁的垂直精度。

要求上、下中心线偏差小于 1～2mm.2.2上部吊杆安装1.注意检查丝杆和金属膨胀管的牢固，选用的丝杆和金属膨胀管质量要可靠，打孔位置不宜靠近钢筋混凝土构件的边缘，钻孔孔径和深度要符合金属膨胀管厂家的技术规定，孔内灰渣要清吹干净。

2.每个丝杆安装位置和高度都应严格按照放线定位和设计图纸要求进行。

最主要的是丝杆的中心线必须与铝合金构件中心线相一致，并且椭圆螺孔中心要与设计的吊杆螺栓位置一致。

3.所有丝杆安装完毕后，应进行隐蔽工程质量验收，请监理工程师验收签字，验收合格后再涂刷防锈漆。

2.3玻璃安装就位1.玻璃吊装玻璃的安装是一项十分细致、精确的整体组织施工。

施工前要检查每个工位的人员到位，各种机具工具是否齐全正常，安全措施是否可靠。

高空作业的工具和零件要有工具包和可靠放置，防止物件坠落伤人或击破玻璃。

待一切检查完毕后方可吊装玻璃。

1.1再一次检查玻璃的质量，尤其要注意玻璃有无裂纹和崩边，吊夹铜片位置是否正确。

用干布将玻璃的表面浮灰抹净，用记号笔标注玻璃的中心位置。

1.2安装电动吸盘机。

电动吸盘机必须定位，左右对称，且略偏玻璃中心上方，使起吊后的玻璃不会左右偏斜，也不会发生转动。

挡烟垂壁注意事项挡烟垂壁，你可别小瞧了它。

这东西就像是一道烟雾的屏障，默默地守护着我们的安全。

咱先说说挡烟垂壁的安装位置吧。

这就好比下棋，每个棋子都得放在合适的位置才能发挥作用。

挡烟垂壁也是一样，它得安装在合适的地方，像商场、写字楼这些人员密集的场所，走廊与中庭之间、楼梯间前室等地方可少不了它。

要是放错了地方，就像守门员站到了前锋的位置，那可就乱套了。

它得严严实实地把烟雾挡住，不让烟雾乱窜。

比如说在一个大商场里，如果挡烟垂壁没有安装在正确的分隔区域，一旦发生火灾，烟雾就会像脱缰的野马一样到处跑，那人们可就危险了。

再讲讲挡烟垂壁的质量问题。

质量好的挡烟垂壁就像一个忠诚的卫士，坚不可摧。

可要是质量不好呢，那就像纸糊的灯笼，一捅就破。

有些不良商家用劣质材料做挡烟垂壁，这可不行。

咱们在选择的时候，得像挑选水果一样，精挑细选。

摸摸材质，看看做工，要是摸着感觉软趴趴的，或者做工粗糙得很，那可不能要。

要知道，这挡烟垂壁可是要在关键时刻发挥大作用的，质量不过关怎么行呢？挡烟垂壁的日常维护也很重要。

这就跟咱们人保养身体一样，得定期检查。

你不能光把它安装在那儿就不管了。

要是它上面落了厚厚的一层灰，就像人身上长满了污垢，那肯定会影响它的性能。

灰尘多了，就可能导致它在阻挡烟雾的时候出现漏洞，这就像衣服破了个洞，冷风会灌进来一样。

而且啊，还得看看它有没有损坏的地方，要是有裂缝或者破损，那就得赶紧修或者换。

这就好比鞋子破了个大口子，你总不能还穿着它到处跑吧。

还有啊，挡烟垂壁的功能检测可不能少。

这就像是给汽车做保养的时候要检查各项功能一样。

要看看它是不是真的能够有效地阻挡烟雾。

有的时候，可能安装的时候看着挺好，但是实际运行起来却有问题。

这就像一个看起来很厉害的运动员，到了赛场上却发挥失常。

所以啊，得定期做功能检测，确保它在关键时刻不掉链子。

咱们在使用建筑空间的时候，可不能随便破坏挡烟垂壁。

这东西不是装饰品，是保命的。

你要是把它拆了或者损坏了，这就好比拆了自己房子的承重墙一样危险。

挡烟垂壁5 要求5. 1 外观5.1.1 挡烟垂壁的标牌应牢固，标识应清楚。

5. 1.2 挡烟垂壁金属零部件表面不允许有裂纹、压坑及明显的凹凸、锤痕、毛刺、孔洞等缺陷;其表面必须做防锈处理，涂层、镀层应均匀，不得有斑剥、流淌现象。

5. 1.3 卷帘式挡烟垂壁的挡烟部件不允许有撕裂、缺角、挖补、破洞、倾斜、跳线、断线、经纬纱密度明显不匀及色差等缺陷;其表面应平直、整洁、美观。

5. 1.4 各零部件的组装、拼接处不允许有错位。

5.2 材料及零部件5.2. 1 挡烟垂壁所用的各种原材料必须符合相应国家标准或行业标准的规定。

5.2.2 挡烟垂壁所用的电机及控制箱(含按钮盒)应是经国家检测机构检验合格的产品。

5.2.3 挡烟垂壁挡烟部件在(200士15)0C ,(25士5) Pa差压时的漏烟量应不大于25 m'/(m'·h).5.2.4 卷帘式挡烟垂壁挡烟部件若由两块或两块以上织物缝制时，其搭接宽度应不小于20 mm.5.2.5 单节挡烟垂壁的宽度不能满足防烟分区要求时，可用多节垂壁以搭接的形式安装使用，且搭接宽度应满足:a) 卷帘式挡烟垂壁应不小于100m m;b) 翻板式挡烟垂壁应不小于20m m,5.2.6 挡烟垂壁边沿与建筑物结构表面应保持最小距离，此距离不应大于20 mm.5.2.7 卷帘式挡烟垂壁必须设置重量足够的底梁，以保证垂壁运行的顺利、平稳。

5.3 控制方式5.3. 1 挡烟垂壁应与烟感探测器联动。

当烟感探测器报警后，挡烟垂壁能自动下降至挡烟工作位置。

5.3.2 挡烟垂壁接收到消防控制中心的控制信号后，应能下降至挡烟工作位置。

5.3.3 系统断电时，挡烟垂壁能自动下降至挡烟工作位置。

5.4 运行性能5.4. 1 卷帘式挡烟垂壁电动下降或机械下降的运行速度应)0.07 m/s。

翻板式挡烟垂壁电动下降或机械下降的运行时间应(7 s,5.4.2 挡烟垂壁应设置限位装置，当其运行至上、下限位时，能自动停止。

挡烟垂壁设计规范 篇一：档烟垂壁验收规范 GA-533-20XX 档烟垂壁验收规范挡烟垂壁 用不燃烧材料制成，从顶棚下垂不小于500 mm的固定或活动的挡烟设施。

活动挡烟垂壁系指火灾时因感温、感烟或其它控制设备的作用，自动下垂的挡烟垂壁。

主要用于高层或超高层大型商场、写字楼以及仓库等场合，能有效阻挡烟雾在建筑顶棚下横向流动，以利提高在防烟分区内的排烟效果，对保障人民生命财产安全起到积极作用。

目录 1概述 2技术指标 1. 执行标准 2. 主要技术性能要求 3安装验收标准 1概述 定义 安装在吊顶或楼板下或隐藏在吊顶内，火灾时能够阻止烟和热气体水平流动的垂直分隔物。

分类 挡烟垂壁按活动方式可分为卷帘式和翻板式。

规格尺寸 挡烟垂壁的有效下降高度应不小于500mm。

卷帘式挡烟垂壁的单节宽度应不大于6000mm。

翻板式挡烟垂壁的单节宽度应不大于2400mm。

2技术指标 1 执行标准 公安部GA 533-20XX《挡烟垂壁》，该标准于20XX年12月1日起实施。

升级替代原标准GA 533-20XX《挡烟垂壁》。

以下是20XX版标准内容摘录。

主要技术性能要求 1）外观 （1）挡烟垂壁的标牌应牢固，标识应清楚。

（2）挡烟垂壁金属零部件表面不允许有裂纹、压坑及明显的凹凸、锤痕、毛刺、孔洞等缺陷；其表面必须做防锈处理，涂层、镀层应均匀，不得有斑剥、流淌现象。

（3）卷帘式挡烟垂壁的挡烟部件不允许有撕裂、缺角、挖补、破洞、倾斜、跳线、断线、经纬纱密度明显不匀及色差等缺陷；其表面应平直、整洁、美观。

（4）各零部件的组装、拼接处不允许有错位。

2）材料及零部件 （1）挡烟垂壁所用的各种原材料必须符合相应国家标准或行业标准的规定。

（2）挡烟垂壁所用的电机及控制箱（含按钮盒）应是经国家检测机构检验合格的产品。

（3）挡烟垂壁挡烟部件在（200±15）℃、（25±5）Pa 差压时的漏烟量应不大于25m/。

挡烟垂壁施工方案
挡烟垂壁是一种用于改善室内空气质量的装修方案，其主要功能是隔绝装修过程中产生的尘烟和有害气体，保护施工人员的身体健康，同时减少对室内装修材料的污染，提高室内空气的质量。

挡烟垂壁施工方案的设计要与整体装修方案相协调，下面是一套具体的挡烟垂壁施工方案：
一、确定挡烟垂壁施工位置和高度
根据室内装修结构和功能区域的设计，确定需要设置挡烟垂壁的位置和高度，通常挡烟垂壁的高度为2.5米，保证拦截烟尘的效果。

二、选用适合的挡烟垂壁材料
挡烟垂壁主要有两种材料可选择，一种是铝合金挡烟垂壁，另一种是玻璃纤维挡烟垂壁。

铝合金挡烟垂壁具有重量轻、耐腐蚀、易于安装等优点，玻璃纤维挡烟垂壁则具有防火、隔热、隔音等特性。

根据需求选择合适的材料。

三、安装挡烟垂壁
将挡烟垂壁的立杆固定在地面上，然后安装挡烟垂壁的顶槽，再将挡烟垂壁的板材卡入顶槽中，最后安装遮光帘。

根据墙面的不同高度，适当调整挡烟垂壁的高度，以确保拦截烟尘的效果。

四、加强挡烟垂壁的密封性能
为了减少烟尘和有害气体的渗透，需要对挡烟垂壁进行密封处理。

可以在挡烟垂壁的接缝处采用橡胶密封条进行密封，同时在地板和挡烟垂壁的接缝处也需要进行密封处理。

确保挡烟垂壁与周围墙体和地面之间的闭合性，防止烟尘和有害气体的外泄。

五、增加挡烟垂壁的稳定性
为了增加挡烟垂壁的稳定性，可以在挡烟垂壁的立杆上安装支撑杆，支撑杆与地面之间用膨胀螺栓固定，确保挡烟垂壁的稳定性和安全性。

以上就是一套挡烟垂壁施工方案的具体内容。

挡烟垂壁的施工可以有效隔离装修产生的尘烟和有害气体，减少施工对室内环境的污染，提高室内空气质量，为施工人员创造一个良好的工作环境。

目录1、一般规定 (1)11外观 (1)1.2运行性能 (1)13控制灵敏度 (1)1.4摆风性能 (1)1.5工作可靠性 (2)2、工作环境 (2)3、技术要求 (2)3.1、图纸要求 (2)3.2、搭接要求 (2)3.3、操作按钮要求 (3)3.4、漏烟量 (3)3.5、耐高温性能 (3)3.6、挡烟垂壁材料 (3)3.7、断电情况 (3)3.8、尺寸与极限偏差 (3)4、联动 (4)5、其他 (5)1、一般规定11外观111挡烟垂壁的挡烟部件表面不应有裂纹、压坑、缺角、孔洞及明显的凹凸、毛刺等缺陷：金属材料的防锈涂层或镀层应均匀，不应有斑剥、流淌现象。

1.1.2挡烟垂壁的组装、拼接或连接等应牢固，符合设计要求，不应有错位和松动现象。

1.2运行性能1.2.1安装完成后测试挡烟垂壁时，其从初始位置运行至挡烟位置的时间应保持在■秒内，且速度不可小于0.07m∕s;1.2.2挡烟垂壁中必须设置限位装置，在运行过程中挡烟垂壁有上限位及下限位，当达到限位时要求自动停止；1.3控制灵敏度1.3.1挡烟垂壁应与相应的感烟火灾探测器联动，当发生火灾时联动型感烟火灾探测器发出警报，挡烟垂壁自动下方到挡烟工作位置;1.3.2当系统主电源切断时，活动式挡烟垂壁应能自动运行至挡烟工作位置；1.4摆风性能摆风性能是指当建筑周围起风时，挡烟垂壁可偏离正常位置的角度。

通常情况下活动式挡烟垂壁垂直方向上需能承受(5±1)m/s风速作用，偏离角度不应大于15度。

1.5工作可靠性活动式挡烟垂壁需经过一定次数的循环启闭试验才能得出可靠数据，通常进行IOOO次循环启闭挡烟垂壁仍能正常工作，同时直径为(6÷0.1)mm 和截面尺寸(15±0.1)In1nX(2÷0.1)mm的探棒不能穿过挡烟部件。

2、工作环境1)正常运行：环境温度-20℃〜50℃,相对温度不超过98虬火灾工况下：挡烟垂壁在(620±20)°C的高温作用下，保持完整性的时间不应小于30min o2)仓储条件：环境温度-20℃〜45℃,相对湿度10%〜98虬3、技术要求3.1、图纸要求挡烟垂壁的安装要根据建筑设计图纸，要注意所采用的规格、型号同设计要求相同，安装时注意安装位置及下垂的长度符合设计要求;3.2、搭接要求活动式挡烟垂壁同建筑其他构造(柱或墙)应保持一定的缝隙，但缝隙不大于60mm,注意连续性挡烟垂壁各块之间不应有缝隙，搭接宽度不小于100mm；3.3、操作按钮要求活动式挡烟垂壁须有手动操作按钮，安装时采用固定安装的方式,且距离地面1.3-15m处，清晰可见，便于操作。

防排烟系统分项工程质量技术交底工程名称建设单位分项名称防排烟系统施工单位交底容交底容：一、施工准备1、技术准备：接到施工任务后，首先应对图纸进行会审，同时熟悉结构图、建筑图、装修图及其它专业的有关图纸，找到影响施工的设计问题组织设计交底，解决设计施工方面存在的问题，办理好技术变更洽商，确定施工方法和配备相应的劳动力、设备、材料、机具等。

同时配备配套的生活、生产临时设施。

2、主要设备材料及机具：一般防排烟系统的主要设备材料选用应符合设计图纸要求及“消防工程安装的通用要求”的有关容。

主要机具：规规定的所有常用工具。

二、半成品风管组装1、风管直管到货时为L型，需现场拼装成成品风管，风管采用联合咬口形式连接，咬口连接时，接缝要严密，外观平整；异型管连接时按编号进行组装；2、法兰角的安装：将C型法兰角安置于共板法兰角，用锤子将法兰角固定牢固，保证法兰角与风管的连接紧密，缝隙不得大于1mm，并在缝隙处填充密封胶，保证风管的严密性；直管组装图如下：风管组装装法兰角1、风管组装2、装法兰角交 底 容2-1装法兰角 2-2固定法兰角3、风管组装好后，需码放整齐，在下方铺垫木方或木板，保证离地面100mm ，防止地面积水侵蚀成品风管；三、风管的连接与加固1、法兰打防漏胶及装法兰密封胶垫 ：将风管法兰表面的异物和积水清理掉，并擦干净。

从法兰一角开始粘贴胶带，胶带端头应略长于法兰。

沿法兰均匀平整地粘贴，并在粘贴过程中用手将其按实，不得脱落，接口处要严密，各部位均不得凸入风管，沿法兰粘贴一周后与起端交叉搭接，剪去多余部分。

剥去隔离纸。

搭接量4防漏胶粘贴密封胶条耐热100℃,15厚法兰角2、风管法兰四角螺丝连接25密封条交底容注意：螺母要安装在法兰同侧，螺栓需均匀的紧牢固。

3、法兰夹安装4、法兰夹排布（阴影部分为法兰夹）注意：法兰夹方向要一致，不可左右交叉。

5、分支管与主管连接采用反边用拉铆钉与主管铆接，并在连接处用密封胶密封以防漏风。
