1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
编号表C2-1工程名称慈寿寺站交底日期2012-2-25施工单位项目经理部分项工程名称交底提要铝方通吊顶施工技术交底交底内容：4) 吊杆固定按照标高要求制作吊杆，并根据吊点位置安装固定吊杆，Φ10金属吊杆用膨胀螺栓与结构顶板连接，双向吊杆中距1200mm。
5) 安装主、次龙骨吊杆安装完后安装主龙骨，10号线部分主龙骨南北布置，6号线部分主龙骨东西布置，以便于调节起拱，然后安装次龙骨，主龙骨间距1200mm，次龙骨间距1200mm，与主龙骨十字交叉，紧贴主龙骨，并与其扣牢。
安装主龙骨，同时应起拱，主龙骨跨度为9000mm，起拱高度为30mm。
主龙骨的接长应采取对接，相邻两龙骨的端部通过对接片固定对接，主龙骨挂好后应基本调平。
3、图示1) 方通天花与风口节点图审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。
编号表C2-1工程名称慈寿寺站交底日期2012-2-25分项工程名称施工单位项目经理部交底提要铝方通吊顶施工技术交底交底内容：2)方通天花与灯具节点图3)方通天花与烟感探测器节点图审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。
编号表C2-1工程名称慈寿寺站交底日期2012-2-25施工单位项目经理部分项工程名称交底提要铝方通吊顶施工技术交底交底内容：4) 方通天花与搪瓷钢板干墙面接口点图5)方通天花与广播喇叭节点图审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
编号表C2-1工程名称慈寿寺站交底日期2012-2-25施工单位项目经理部分项工程名称交底提要铝方通吊顶施工技术交底交底内容：6) 方通天花与搪瓷干挂瓷砖墙面接口图7）方通天花与广播喇叭节点图审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。
一、工程名称：________________________二、交底日期：________________________三、施工班组：________________________四、施工部位：________________________五、适用范围：________________________六、交底内容：1. 施工准备（1）技术准备施工单位应根据轻钢龙骨吊顶施工规范对工人进行书面技术及安全交底，确保施工人员了解施工工艺、操作规程及安全注意事项。
（2）材料要求1）轻钢龙骨主件为大、中、小龙骨；配件有吊挂件、连接件、插接件。
2）零配件：有吊杆、膨胀螺栓、铆钉等。
3）按设计要求选用罩面板，其材料品种、规格、质量应符合设计要求。
（3）作业条件1）吊顶工程在施工前应熟悉施工图纸及设计说明。
2）吊顶工程在施工前应熟悉现场，对房间的净高、洞口标高和吊顶内的管道、设备及其支架的标高核实交接。
3）吊顶工程在施工前应完成吊顶内管道和设备的调试及验收。
2. 关键质量要点（1）材料的关键要求1）按设计要求选用龙骨及配件和罩面板，材料品种、规格、质量应符合设计要求。
2）吊顶工程中的预埋件、钢筋吊杆和型钢吊杆应进行防锈处理。
（2）吊顶安装要求1）吊顶面层必须平整，施工前应弹线，中间按平线起拱。
长龙骨的接长应采用对接；相邻龙骨接头要错开，避免主龙骨向边倾斜。
2）吊件必须安装牢固，严禁松动变形。
龙骨分格的几何尺寸必须符合设计要求和饰面板的模数。
3）饰面板的品种、规格符合设计要求，外观质量必须符合材料技术标准的规格。
3. 安全技术要求（1）高空作业安全1）高空作业人员必须佩戴安全帽、安全带，系好保险钩，严格遵守《建筑工程施工安全操作规程》。
2）脚手架搭设应符合安全规定，高度应符合施工要求，脚手架间距、支撑牢固度等应符合规范要求。
（2）用电安全1）施工过程中，用电应符合《施工现场临时用电安全技术规范》。
2）使用电动工具时，应确保电源线路安全，严禁私拉乱接。
金属吊顶工程本章适用于工业与民用建筑中轻钢骨架下安装金属罩面板的顶棚安装工程，本工程采用铝方板集成吊顶（同样板间）。
一、施工准备（一）作业条件1、安装完顶棚内的各种管线及设备,确定好灯位、通风口及各种照明孔口的位置。
2、顶棚罩面板安装前,应作完墙、地湿作业工程项目。
3、搭好顶棚施工操作平台架子。
（二）材质准备铝合金方板板材、龙骨、吊杆等。
（三）施工机具冲击钻、无齿锯、钢锯、射钉枪、螺丝刀、吊线锤、角尺、锤子、水平尺、白线、墨斗等。
二、工艺流程基层弹线→安装吊杆→安装主龙骨→安装边龙骨→安装次龙骨→安装铝合金方板→饰面清理→分项、检验批验收三、施工工艺1、弹线:根据楼层标高水平线,按照设计标高,沿墙四周弹顶棚标高水平线,并找出房间中心点,并沿顶棚的标高水平线,以房间中心点为中心在墙上画好龙骨分档位置线。
2、安装主龙骨吊杆:在弹好顶棚标高水平线及龙骨位置线后,确定吊杆下端头的标高,安装预先加工好的吊杆,吊杆安装用φ8膨胀螺栓固定在顶棚上。
吊杆选用φ8圆钢,吊筋间距控制在1000mm范围内。
3、安装主龙骨:主龙骨一般选用C38轻钢龙骨,间距控制在1000mm范围内。
安装时采用与主龙骨配套的吊件与吊杆连接。
4、安装边龙骨:按天花净高要求在墙四周用水泥钉固定25×25mm烤漆龙骨,水泥钉间距不大于300mm，厨房吊顶高度为2.65米，卫生间吊顶高度为2.45米。
5、安装次龙骨:根据铝扣板的规格尺寸(300mmX300mm),安装与板配套的次龙骨,次龙骨通过吊挂件吊挂在主龙骨上。
当次龙骨长度需多根延续接长时,用次龙骨连接件,在吊挂次龙骨的同时,将相对端头相连接,并先调直后固定。
6、安装金属板:铝扣板安装时在装配面积的中间位置垂直次龙骨方向拉一条基准线,对齐基准线向两边安装。
安装时,轻拿轻放,必须顺着翻边部位顺序将方板两边轻压,卡进龙骨后再推紧。
7、清理:铝扣板安装完后,需用布把板面全部擦拭干净,不得有污物及手印等。
一、交底目的为确保铝方通安装施工过程中的安全，防止安全事故的发生，特进行铝方通安全技术交底。
二、交底内容1. 工程概况（1）工程名称：________________________（2）工程地点：________________________（3）施工范围：________________________（4）施工期限：________________________2. 铝方通材料及设备（1）铝方通材质：铝合金（2）铝方通规格：________________________（3）施工工具：扳手、螺丝刀、水平尺、卷尺等3. 安全注意事项（1）施工人员必须佩戴安全帽、安全带、防尘口罩等个人防护用品。
（2）施工前，应仔细检查施工场地，确保场地平整、无障碍物。
（3）施工过程中，严禁酒后作业、疲劳作业。
（4）施工人员应遵守施工现场的规章制度，听从现场管理人员指挥。
4. 铝方通安装操作规程（1）测量定位：根据设计图纸，测量并确定铝方通安装位置，确保位置准确。
（2）固定支撑：将铝方通支撑固定在预埋件或墙体上，确保固定牢固。
（3）安装铝方通：将铝方通按顺序安装到支撑上，确保安装平直。
（4）检查调整：安装完成后，检查铝方通安装质量，发现问题及时调整。
5. 风险预防措施（1）高处作业时，施工人员必须佩戴安全带，并使用安全绳。
（2）施工过程中，注意防止铝方通掉落，确保下方无人员。
（3）施工区域设置警示标志，提醒过往人员注意安全。
三、安全教育培训1. 施工前，对施工人员进行安全技术交底，确保施工人员了解安全注意事项。
2. 定期对施工人员进行安全教育培训，提高安全意识。
四、监督检查1. 施工单位应加强对施工现场的监督检查，确保施工安全。
2. 施工单位应定期组织安全检查，发现问题及时整改。
五、应急处理1. 施工过程中，如发生安全事故，立即停止施工，并立即上报。
2. 按照应急预案，采取有效措施，进行事故处理。
六、总结通过本次安全技术交底，使施工人员充分了解铝方通安装施工过程中的安全注意事项，提高安全意识，确保施工安全。

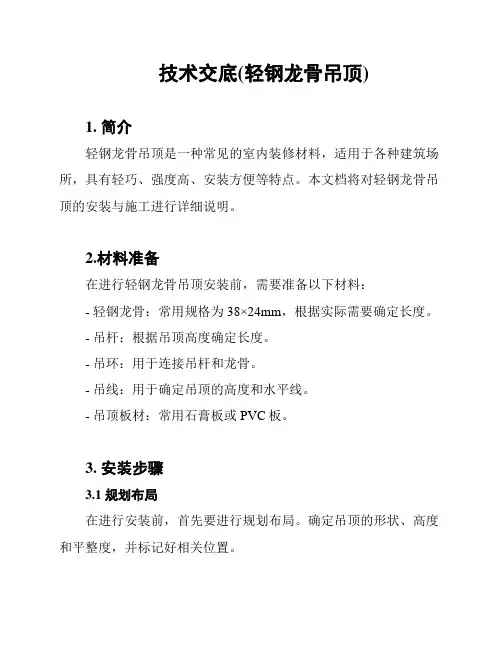

技术交底(轻钢龙骨吊顶)1. 简介轻钢龙骨吊顶是一种常见的室内装修材料，适用于各种建筑场所，具有轻巧、强度高、安装方便等特点。
本文档将对轻钢龙骨吊顶的安装与施工进行详细说明。
2.材料准备在进行轻钢龙骨吊顶安装前，需要准备以下材料：- 轻钢龙骨：常用规格为38×24mm，根据实际需要确定长度。
- 吊杆：根据吊顶高度确定长度。
- 吊环：用于连接吊杆和龙骨。
- 吊线：用于确定吊顶的高度和水平线。
- 吊顶板材：常用石膏板或PVC板。
3. 安装步骤3.1 规划布局在进行安装前，首先要进行规划布局。
确定吊顶的形状、高度和平整度，并标记好相关位置。
3.2 安装吊杆和吊环根据规划好的位置，使用螺丝将吊杆安装在天花板上。
吊杆的长度需根据实际吊顶高度确定，且要确保吊杆安装牢固。
然后，在吊杆与轻钢龙骨的连接处，使用吊环将两者连接起来。
3.3 安装轻钢龙骨在吊杆上，按照规划好的位置，依次安装轻钢龙骨。
首先，用挂钩将轻钢龙骨连接到吊环上，然后根据需要确定龙骨的位置和间距，使用螺丝将龙骨固定在吊杆上。
3.4 安装吊线为了保证吊顶的水平度，需要使用吊线确定吊顶的高度和水平线。
将吊线与吊杆连接，并使用水平仪确认吊线的位置。
3.5 安装吊顶板在确保吊杆、轻钢龙骨和吊线位置正确无误后，将吊顶板材固定在轻钢龙骨上。
根据需要，可以使用螺丝或其他固定材料将吊顶板与轻钢龙骨连接。
4. 注意事项- 在施工过程中，确保工作区域安全，防止材料和工具掉落，避免人身伤害。
- 施工前，仔细检查材料的质量和尺寸，确保其满足需求。
- 施工时，需严格按照相关安全规范进行操作，确保吊顶的稳固性和安全性。
- 在安装吊顶板材时，要注意避免划伤或损坏表面，同时确保板材的水平度。
以上为轻钢龙骨吊顶的安装交底内容。
希望本文档能对施工人员进行有效指导，确保吊顶的质量和安全。
一、工程名称：__________________________二、工程地点：__________________________三、施工班组：__________________________四、交底日期：__________________________五、一、工程概况1. 工程简介：简要介绍工程名称、地点、规模及吊顶类型。
2. 施工范围：明确吊顶施工的具体范围，包括房间、公共区域等。
3. 施工要求：根据设计图纸和相关规范，明确吊顶施工的技术要求。
六、二、施工准备1. 材料准备：确保所用轻钢龙骨、配件、吊杆、膨胀螺栓等材料符合质量标准，并具备出厂质量证明文件。
2. 人员准备：组织施工人员参加安全技术培训，提高安全意识。
3. 工具准备：检查并确保施工工具完好，如型材切割机、电动曲线锯、手电钻、电锤、自攻螺钉钻等。
七、三、施工工艺1. 弹线：使用水准仪在房间内每个墙（柱）角上抄出水平点，确保吊顶水平。
2. 龙骨安装：按照设计要求，安装主龙骨、副龙骨、吊杆等，确保龙骨间距、平直度符合规范。
3. 石膏板安装：在龙骨安装完毕后，安装石膏板，注意接缝处理和起拱度。
4. 灯具、通风口等安装：在吊顶施工过程中，安装灯具、通风口等设备，确保安装牢固。
八、四、安全技术措施1. 高空作业安全：施工人员在高空作业时，必须佩戴安全带，确保安全。
2. 电动工具使用安全：使用电动工具时，应符合《施工现场临时用电安全技术规范》。
3. 防火安全：施工现场应配备灭火器等消防设施，严禁吸烟。
4. 防尘、防毒：施工现场应采取防尘、防毒措施，确保施工人员健康。
5. 防水、防漏：施工过程中，注意检查吊顶接缝，防止水、气渗漏。
九、五、质量要求1. 龙骨安装：确保龙骨间距、平直度、起拱度等符合设计要求。
2. 石膏板安装：确保石膏板接缝严密，无裂缝、翘曲等现象。
3. 灯具、通风口等安装：确保安装牢固，无松动。
4. 防火、防水、防尘、防毒等要求：确保符合相关规范。
技术交底记录
3.施工工艺
3.1 吊点：吊点位置离墙不大于300mm，一般按每平方米一个，吊杆采用φ8镀锌内膨胀杆。
3.2 龙骨安装：将主龙骨用吊挂件连接下吊杆，拧紧螺丝卡牢，主龙骨接长用接插件连接。
3.3 主龙骨按照大样图的位置和方向安装完毕进行调平，可用木方将主龙骨卡住临时固定，在主龙骨下面拉线打平，拧动吊杆螺栓使主龙骨升降，并考虑顶棚起拱高度不大于空间短向跨度的3/1000。
主龙骨的间距≤1200mm，离墙第一根主龙骨距离不超过300mm，排到最后距离如超过300mm，应增加一根。
3.4 次龙骨按照节点图的位置和方向安装完毕进行调平，次龙骨安装应平整，无弯棱凸鼓现象，避免天花板在挠曲应力状态下固定，次龙骨的间距应配合铝方通模块的尺寸，间距为600mm。
3.5 铝方通模块组装：将铝方通吊顶板与专用龙骨组装，每个模块为12根U型铝方通。
专用龙骨的间距≤1200mm，格栅两头的龙骨距离格栅边缘不超过150mm。
将专用U型及一字型副件按节点图标示固定在模块龙骨两头。
3.6 模块吊顶安装从一端依次安装到另一端，将铝方通模块依次吊挂在龙骨上。
此组模块吊顶结构，可随意拆卸。
4.质量验收标准
4.1 吊顶标高、尺寸、起拱和造型应符合设计要求。
检验方法：观察；尺量检查。
注：本记录一式两份，一份交接受交底人，一份存档。
