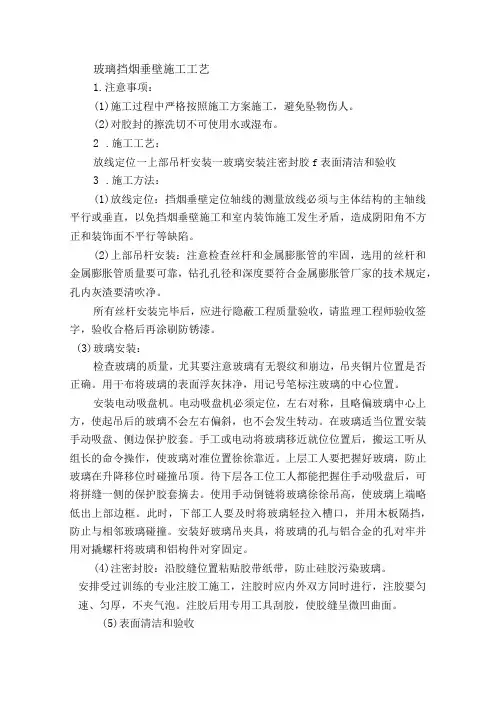

玻璃挡烟垂壁施工工艺1.注意事项：(1)施工过程中严格按照施工方案施工，避免坠物伤人。
(2)对胶封的擦洗切不可使用水或湿布。
2.施工工艺：放线定位一上部吊杆安装一玻璃安装注密封胶f表面清洁和验收3.施工方法：(1)放线定位：挡烟垂壁定位轴线的测量放线必须与主体结构的主轴线平行或垂直，以免挡烟垂壁施工和室内装饰施工发生矛盾，造成阴阳角不方正和装饰面不平行等缺陷。
(2)上部吊杆安装：注意检查丝杆和金属膨胀管的牢固，选用的丝杆和金属膨胀管质量要可靠，钻孔孔径和深度要符合金属膨胀管厂家的技术规定，孔内灰渣要清吹净。
所有丝杆安装完毕后，应进行隐蔽工程质量验收，请监理工程师验收签字，验收合格后再涂刷防锈漆。
(3)玻璃安装：检查玻璃的质量，尤其要注意玻璃有无裂纹和崩边，吊夹铜片位置是否正确。
用干布将玻璃的表面浮灰抹净，用记号笔标注玻璃的中心位置。
安装电动吸盘机。
电动吸盘机必须定位，左右对称，且略偏玻璃中心上方，使起吊后的玻璃不会左右偏斜，也不会发生转动。
在玻璃适当位置安装手动吸盘、侧边保护胶套。
手工或电动将玻璃移近就位位置后，搬运工听从组长的命令操作，使玻璃对准位置徐徐靠近。
上层工人要把握好玻璃，防止玻璃在升降移位时碰撞吊顶。
待下层各工位工人都能把握住手动吸盘后，可将拼缝一侧的保护胶套摘去。
使用手动倒链将玻璃徐徐吊高，使玻璃上端略低出上部边框。
此时，下部工人要及时将玻璃轻拉入槽口，并用木板隔挡，防止与相邻玻璃碰撞。
安装好玻璃吊夹具，将玻璃的孔与铝合金的孔对牢并用对撬螺杆将玻璃和铝构件对穿固定。
(4)注密封胶：沿胶缝位置粘贴胶带纸带，防止硅胶污染玻璃。
安排受过训练的专业注胶工施工，注胶时应内外双方同时进行，注胶要匀速、匀厚，不夹气泡。
注胶后用专用工具刮胶，使胶缝呈微凹曲面。
(5)表面清洁和验收将玻璃内外表面清洗干净。
再一次检查胶缝并进行必要的修补。
整理施工记录和验收文件，积累经验和资料。
技术措施:(1)使用高精度的激光水准仪、经纬仪，配合用标准钢卷尺、重锤、水平尺等对施工放线进行复核。
一、交底项目：挡烟垂壁安装与施工二、交底目的：确保挡烟垂壁安装与施工过程中的安全，提高施工质量，保障人员生命财产安全。
三、交底对象：施工人员、监理人员、管理人员四、交底内容：1. 挡烟垂壁概述挡烟垂壁是一种在火灾时能够阻止烟和热气体水平流动的垂直分隔物，是划分防烟分区的主要措施。
挡烟垂壁由不燃材料制成，垂直安装在建筑顶棚、梁或吊顶下，形成一定的蓄烟空间。
2. 挡烟垂壁安装要求（1）挡烟垂壁安装前，应确保施工场地平整、清洁，无障碍物。
（2）挡烟垂壁安装时，应严格按照设计图纸和规范要求进行，确保挡烟垂壁的位置、高度、角度等符合要求。
（3）挡烟垂壁安装过程中，应确保其与吊顶、梁等结构连接牢固，防止因连接不牢固导致挡烟垂壁脱落。
（4）挡烟垂壁安装完成后，应对其进行外观检查，确保挡烟垂壁表面平整、无破损。
3. 挡烟垂壁施工安全注意事项（1）施工人员应穿戴好个人防护用品，如安全帽、工作服、手套、防护眼镜等。
（2）施工过程中，应注意高处作业安全，严禁站在不稳定的平台上作业。
（3）施工人员应遵守施工现场的安全规定，不得擅自移动、拆卸安全防护设施。
（4）施工过程中，应保持施工现场整洁，及时清理施工垃圾，防止绊倒、滑倒等事故发生。
（5）施工过程中，如发现异常情况，应立即停止施工，并报告相关管理人员。
4. 挡烟垂壁施工质量要求（1）挡烟垂壁安装应平整、牢固，无变形、扭曲现象。
（2）挡烟垂壁与吊顶、梁等结构的连接应牢固，无松动、脱落现象。
（3）挡烟垂壁表面应平整、光滑，无划痕、破损等缺陷。
（4）挡烟垂壁安装完成后，应进行试运行，确保其功能正常。
五、交底人：XXX六、交底日期：XXXX年XX月XX日七、接受人：施工人员、监理人员、管理人员八、注意事项1. 施工过程中，应严格按照安全技术交底执行，确保施工安全。
2. 施工人员应熟练掌握挡烟垂壁安装技术，提高施工质量。
3. 施工现场应加强安全管理，定期检查施工安全设施，确保施工安全。
一、工程名称：XXX工程二、施工单位：XXX公司三、建设单位：XXX单位四、施工时间：2023年X月X日至2023年X月X日五、接受交底人员：施工班组长、施工人员六、交底内容：1. 挡烟垂壁安装前，施工人员必须对施工现场进行仔细检查，确保施工环境安全，无安全隐患。
2. 施工人员必须佩戴安全帽、安全带、防护眼镜等个人防护用品，严格遵守操作规程。
3. 挡烟垂壁安装过程中，施工人员应按照设计图纸和施工方案进行操作，确保安装质量。
4. 挡烟垂壁安装前，应先进行试装，检查垂壁的尺寸、形状、位置是否符合要求，如有问题，应及时进行调整。
5. 挡烟垂壁安装时，应注意以下几点：（1）安装前，施工人员应先清理安装区域，确保无杂物、积水等。
（2）安装时，应先固定一端，再逐步调整垂壁的垂直度，确保垂壁安装平稳。
（3）安装过程中，如需使用电动工具，应确保电动工具绝缘良好，操作人员应穿戴绝缘手套。
（4）安装过程中，如需进行高空作业，应搭设安全防护设施，施工人员必须佩戴安全带，确保安全。
6. 挡烟垂壁安装完成后，施工人员应进行自检，检查垂壁的安装质量，如有问题，应及时整改。
7. 挡烟垂壁安装过程中，如发现以下情况，应立即停止施工，并报告现场负责人：（1）垂壁材料出现破损、变形等问题。
（2）安装过程中发现安全隐患。
（3）施工人员受伤或发生意外事故。
8. 挡烟垂壁安装完成后，施工人员应清理施工现场，确保无遗留垃圾、杂物。
9. 施工人员应遵守施工现场各项规章制度，不得擅自离岗、脱岗。
10. 施工过程中，如遇到特殊情况，应及时向现场负责人汇报，并采取相应措施。
七、安全注意事项：1. 施工人员必须遵守国家有关安全生产的法律法规，提高安全意识。
2. 施工过程中，严禁酒后作业、疲劳作业。
3. 严格遵守施工现场各项规章制度，确保施工安全。
4. 加强施工现场安全检查，及时发现并消除安全隐患。
5. 加强施工人员安全教育，提高施工人员安全技能。
6. 施工现场应设置明显的安全警示标志，提醒施工人员注意安全。
一、工程名称：___________二、交底日期：____年__月__日三、施工单位：___________四、施工班组：___________五、项目负责人：___________六、安全员：___________七、交底内容：一、作业前准备1. 检查施工现场环境，确保作业区域安全，无火灾、爆炸等危险因素。
2. 作业人员必须经过专业培训，熟悉挡烟垂壁的安装、调试及维护操作。
3. 作业前，应对挡烟垂壁进行外观检查，确保无破损、变形等缺陷。
4. 检查作业工具、设备是否齐全、完好，如有损坏应及时更换。
5. 作业区域应设置警示标志，提醒过往人员注意安全。
二、安全技术措施1. 作业人员必须佩戴安全帽、防尘口罩、防滑鞋等个人防护用品。
2. 作业人员应遵守高空作业安全规定，正确使用安全带，确保安全。
3. 高空作业时，作业人员应系好安全带，并检查安全带是否牢固可靠。
4. 作业过程中，应保持操作平稳，严禁攀爬、跳跃等危险动作。
5. 作业过程中，如遇大风、雨、雪等恶劣天气，应立即停止作业，确保安全。
6. 作业区域应设置警戒线，严禁无关人员进入。
7. 作业人员应掌握火灾应急处理知识，提高火灾应急处置能力。
三、作业步骤1. 根据施工图纸和现场实际情况，确定挡烟垂壁的安装位置和高度。
2. 将挡烟垂壁放置在安装位置，确保挡烟垂壁水平、垂直。
3. 使用专用工具，将挡烟垂壁固定在吊杆上。
4. 调整挡烟垂壁的倾斜角度，使其符合设计要求。
5. 检查挡烟垂壁的安装质量，确保无松动、变形等缺陷。
6. 完成安装后，进行试运行，检查挡烟垂壁的性能。
四、注意事项1. 作业过程中，如发现挡烟垂壁有松动、变形等缺陷，应立即停止作业，进行修复。
2. 作业过程中，如遇特殊情况，应立即报告项目负责人，采取相应措施。
3. 作业完成后，清理现场，确保无杂物、安全隐患。
4. 作业人员应保持良好的工作状态，严禁酒后作业。
5. 作业人员应定期参加安全教育培训，提高安全意识。
挡烟垂壁安装施工技术要求、接口处理工艺（一）安装施工技术要求1、基本要求1）挡烟垂壁所用的所有原材料必须符合相应的国家标准或行业标准的规定。
2）挡烟垂壁挡烟部件在（200±15）℃、（25±5）Pa差压时的漏烟量应不大于25m3/(m2.h)。
2、施工工艺流程预埋件（或￠8镀锌膨胀螺栓）安装→镀锌龙骨架安装→防火材料按设备管线要求位置开孔→防火材料安装、固定→管线开孔位置防火封堵。
3、施工工艺及检验标准1）挡烟部件与框架的接触部分应密封。
2）挡烟垂壁金属部件表面不允许有裂纹、压坑及明显的凹凸、锤痕、毛刺、空洞等缺陷。
3）挡烟垂壁的挡烟部件必须安装牢固，不可出现留缝、松动现象。
4）挡烟垂壁的挡烟部件不允许出现撕裂、缺角、挖补等缺陷。
5）安装大样：6）挡烟垂壁的各项指标及检验标准可参照《挡烟垂壁》GA533-2005标准执行。
（二）接口处理工艺1）负责挡烟垂壁的施工安装，配合电动电动挡烟垂帘设备安装并做装饰工作，与天花吊顶留缝处理。
2）在有设备和管线穿越时，需要选择一种合适的防火封堵系统，同时也需要考虑设备及管线可能产生的位移的影响，确保不会有荷载施加到挡烟垂壁上。
一、单选题（每题2分，共5题）1.商品出库作业流程顺序为（）。
(①登帐：②清理；③点交；④核单备料：⑤复核：⑥包装)A.②④⑤①⑧⑥B.⑤③⑥②①④C.④⑤⑥③①②D.③⑤②⑥④①2.货物保管作业中，（）按货物的种类和性质分类。
A.同类货物B.发运地区相近货物C.理化性质相似货物D.关联性较强货物3.商品接运包括专用线接运，专用线一般是指（）。
A.公路B.铁路C.水运D.航空4.盘点数量误差率高，而盘点品项误差率低，说明（）。
A、发生误差的货品品项减少，但每一发生误差品项的数量有提高的趋势B、发生误差的货品品项增加，每一发生误差品项的数量也增加C、负责此品项的人员责任心强D、发生误差的货品品项减少，每一发生误差品项的数量也减少5.仓库发放商品时，应首先做到（）。
交底内容：施工准备:（一）作业条件:地面、上部电缆桥架、消防管道等各种管线已基本施工完毕，顶板上照明灯的线盒已安装完毕.（二）材料要求：1、龙骨骨架:变更内容，C型龙骨采用75＊45＊0。
7.进场的龙骨需提供产品合格证，经项目人员查验后报监理单位验收；2、耐火纸面石膏板：厚度为12mm，满足设计要求，进场后提供产品合格证。
3、其它物品:施工时需要的预埋板、膨胀螺丝、自攻螺丝等小配件的数量、规格要满足施工的要求。
(三)施工机具：无齿锯切断机、电焊机、电锤、电焊条、防锈漆、墨斗、50m、5m尺子等.(四）施工工艺流程：测量放线→固定主龙骨→固定次龙骨→封面板→表面刮腻子1、用墨斗放出挡烟垂壁的位置线，本工程均为居中安装,定出预埋板的位置.2、打眼植膨胀螺栓，固定预埋板，由于顶板钢筋较密,打膨胀螺栓有一定难度，可换位打眼植栓，将预埋板固定牢固。
3、档烟垂壁的高度为500mm,由板底或梁底下返500mm，根据尺寸切割龙骨。
4、用自攻螺丝固定耐火纸面石膏板，防火板按实际尺寸切割，安装时保证板面平整，接缝小于2mm.自攻螺丝与板边的距离以15mm为宜，自攻螺钉钉距板边150mm，板中间距为300mm，螺钉应与板面垂直，已弯曲、变形的螺钉应剔除,并在离原钉位50mm处另安螺钉。
应从板的中间向板的四边固定，不得多点同时作业。
螺丝顶头易埋入板面,但不得损坏纸面，钉眼应作防锈处理并用石膏腻子抹平。
5、当遇到较大桥架或风道时可将档烟垂壁断开,然后桥架内用防火堵料封闭，在角部有较大直径的消防管道,此部位安装时有一定困难，可将方管龙骨位置按实际情况做一调整，并将封板套割，以确保档烟垂壁的安装到位。
（五）质量标准：1、主控项目:耐火纸面石膏板、等材料的品种、规格、性能、应符合要求。
应有相应性能等级的检测报告或合格证书；所需预埋件、连接件的位置、数量及连接方法应符合设计要求；安装必须牢固。
与周边墙体的连接方法应符合设计要求,并应连接牢固。
一、交底说明1. 为确保挡烟垂壁作业安全顺利进行，现将有关安全技术要求进行交底。
2. 本交底适用于挡烟垂壁的安装、调试、维修等作业。
3. 作业人员应认真阅读本交底，并严格遵守各项安全规定。
二、作业前准备1. 确认作业区域已清理干净，无障碍物。
2. 检查作业工具、设备是否完好，如有损坏，及时更换。
3. 确认电源、水源正常，安全防护设施齐全。
4. 作业人员需穿戴好个人防护用品，如安全帽、工作服、防护手套、防护眼镜等。
三、作业过程安全注意事项1. 挡烟垂壁安装、调试、维修作业前，应了解并熟悉挡烟垂壁的结构、性能及安装要求。
2. 作业过程中，注意观察挡烟垂壁的受力情况，防止因受力不均导致损坏。
3. 严禁在作业过程中擅自改动挡烟垂壁的结构和性能。
4. 作业过程中，如需高空作业，必须做好安全防护措施，如设置安全网、安全带等。
5. 高空作业时，作业人员应佩戴安全帽，系好安全带，并采取防坠落措施。
6. 严禁在挡烟垂壁附近进行切割、焊接等易产生火花的作业。
7. 作业过程中，如发现异常情况，应立即停止作业，并及时上报。
8. 作业完成后，对挡烟垂壁进行检查，确保其性能良好，无安全隐患。
四、应急处理1. 如发生火灾，作业人员应立即切断电源、水源，并迅速撤离现场。
2. 如发生人员受伤，应立即进行现场急救，并及时拨打急救电话。
3. 如发生设备故障，应立即停止作业，并通知相关部门进行维修。
五、作业结束1. 作业结束后，清理现场，确保无遗留物品。
2. 对作业区域进行检查，确认无安全隐患。
3. 收拾作业工具、设备，归位存放。
4. 向相关负责人汇报作业情况。
六、培训考核1. 作业人员应接受挡烟垂壁作业安全操作规程培训。
2. 培训结束后，对作业人员进行考核，合格后方可上岗作业。
3. 定期对作业人员进行安全教育培训，提高安全意识。
本交底自发布之日起生效，如有未尽事宜，另行通知。
挡烟垂壁施工关键步骤
挡烟垂壁的施工工艺主要包括以下几个关键步骤：
1.放线定位：这是施工的首要步骤。
挡烟垂壁定位轴线的测量放线必须与
主体结构的主轴线平行或垂直，以避免与室内装饰施工产生冲突，导致阴阳角不方正和装饰面不平行等缺陷。
这一步骤需要使用高精度的激光水准仪、经纬仪，配合标准钢卷尺、重锤、水平尺等工具进行复核，以确保挡烟垂壁的垂直精度。
要求上、下中心线偏差小于1～2mm。
2.上部固定件安装：此步骤中，需要检查固定件和膨胀螺栓的牢固性。
选
用的固定件和膨胀螺栓管质量必须可靠，同时钻孔孔径和深度要符合膨胀螺栓厂家的技术规定。
孔内灰渣必须清吹干净。
3.挡烟部件安装就位：首先，检查挡烟部件的质量，特别是要检查是否有
破损，压条位置是否正确。
随后，将挡烟部件移至需安装位置，按照固定件上孔的位置在挡烟部件压条上打孔，并使用螺栓将挡烟部件固定在固定件上。
4.其他部件安装：根据具体的设计要求，可能需要安装防火帘片、防火
板、防火坡以及不锈钢玻璃盖板等部件，以起到防火隔离和保护的作
用。
5.检查与验收：在所有部件安装完成后，需要进行全面的检查和验收。
这
包括打扫卫生，清除表面垃圾，检查挡烟部件以及固定件的安装是否牢固，垂直度是否符合要求。
请注意，以上仅为一般的挡烟垂壁施工工艺流程，具体的施工步骤可能会因项目需求、材料类型、现场条件等因素有所不同。
在实际施工中，应严格遵循相关的施工规范和安全规定，确保施工质量和安全。
挡烟垂壁技术要求
以下是 7 条关于挡烟垂壁技术要求：
1. 挡烟垂壁的材质那可得讲究啊！就像建房子要用好砖头一样，咱这挡烟垂壁也得是高质量的材料，不然怎么能有效挡烟呢？比如用强度高的防火玻璃，多靠谱呀！
2. 安装挡烟垂壁可不能马虎哟！这就好比给门安装合适的铰链，得精细准确呀，不然它怎么能在关键时刻发挥作用呢？就像要把它稳稳地安装在合适的位置。
3. 挡烟垂壁的密封性能很重要哇！这就跟瓶子得有好盖子一样，要是漏烟那可不行，那不是白费力气了嘛？看看那些密封严实的设计，多棒啊！
4. 它的下降速度也得有要求呢！不能慢悠悠的呀，得像猎豹一样迅速，不然火灾来了怎么来得及挡烟呀？想想如果太慢那可就危险了！
5. 挡烟垂壁的耐高温性能得过硬呀！这就如同战士上战场得有好装备，面对高温大火不能退缩呀！像那些能经受住高温考验的，才是好样的！
6. 平时对挡烟垂壁的维护也不能少哇！这就像车子要定期保养一样，不维护怎么能保证它一直好用呢？大家可别偷懒哟！
7. 挡烟垂壁的尺寸大小也得合适呀！不能大了或小了，就像你穿衣服得合身一样，合适的尺寸才能发挥最佳效果啊！想想如果尺寸不对得多糟糕！
总之，挡烟垂壁技术要求可多了去了，每个方面都得重视，这样才能真正保障我们的安全呀！。
施工组织方案工程名称：中大布匹市场项目工程地点：中国。
广东广州海珠区施工单位：广州市黄埔侨虹消防设备厂目录一、工程总体概述二、主要施工工艺和技术措施三、文明施工和安全管理措施第1章工程总体概述一、工程概况工程地点：中国.广东.广州市海珠区建设单位：设计单位：监理单位：总包单位：工程性质(一)功能布局中大布匹市场项目，为一幢负二层至4层。
约需固定式挡烟垂壁面积约米。
(二)工程特点1．综合性强、配合协调要求高按照工程的施工要求，固定式挡烟垂壁安装工程基本上与消防及其他安装、装修项目同时进行，各专业之间交叉作业，工作面重叠，且估计不可避免的设计变更修改，对各专业、各系统的协调工作要求相当高，协调工作量较大，各方必须互相配合协作，方可确保工程顺利实施。
2．质量要求高、工期要求严格本工程质量必须按国家现行相关规范进行施工验收，经检验评定达到优良标准，在确保所制作安装的固定式挡烟垂壁达到设计功能的同时，还必须保证安全性及施工工艺，以达到整体美观的效果。
二、工程主要内容(一)前期准备本工程在进入施工前,提出现场存在问题（固定式挡烟垂壁安装位置的阻碍物）。
其次，安排施工队进场,办理出入证件，进行技术和安全交底,开展工作。
(二)工程承包范围1．中大布匹市场项目的固定式挡烟垂壁的制作及安装。
三、工程质量目标本工程的质量目标是评定为优良。
工程质量验收标准按国家颁发的《建筑工程施工质量验收统一标准》及GA533—2005《挡烟垂壁》，接受建设单位、监理单位、质监部门、总承包方的监督。
四、工程总工期本工程工期为日历天。
我厂深深了解施工工期对工程发包方的重要性，我司将利用自身的先进管理模式和机械设备，配置资质高，具有丰富施工技术和管理经验的项目班子，以及技术精湛的工人进行施工，按规定工期优质完成项目所有固定式挡烟垂壁安装任务。
五、工程的保修期保修期为一年，保修期自竣工验收签字之日起计。
第2章主要施工工艺和技术措施一．施工工艺和技术措施1．施工工艺：用于本工程的所有固定式挡烟垂壁产品，其规格、型号应符合设计和规范要求，产品的质量应符合国家标准。
挡烟垂壁的施工方法及工艺要求（一）放线定位（1）挡烟垂壁定位轴线的测量放线必须与主体结构的主轴线平行或垂直，以免挡烟垂壁施工和室内装饰施工发生矛盾，造成阴阳角不方正和装饰面不平行等缺陷。
（2）要使用高精度的激光水准仪、经纬仪，配合用标准钢卷尺、重锤、水平尺等复核。
以确保挡烟垂壁的垂直精度。
要求上、下中心线偏差小于 1～2mm。
（二）上部吊杆安装（1）注意检查丝杆和金属膨胀管的牢固，选用的丝杆和金属膨胀管质量要可靠，打孔位置不宜靠近钢筋混凝土构件的边缘，钻孔孔径和深度要符合金属膨胀管厂家的技术规定，孔内灰渣要清吹干净。
（2）每个丝杆安装位置和高度都应严格按照放线定位和设计图纸要求进行。
最主要的是丝杆的中心线必须与铝合金构件中心线相一致，并且椭圆螺孔中心要与设计的吊杆螺栓位置一致。
（3）所有丝杆安装完毕后，应进行隐蔽工程质量验收，请监理工程师验收签字，验收合格后再涂刷防锈漆。
（三）玻璃安装就位1.玻璃吊装玻璃的安装是一项十分细致、精确的整体组织施工。
施工前要检查每个工位的人员到位，各种机具工具是否齐全正常，安全措施是否可靠。
高空作业的工具和零件要有工具包和可靠放置，防止物件坠落伤人或击破玻璃。
待一切检查完毕后方可吊装玻璃。
（1）再一次检查玻璃的质量，尤其要注意玻璃有无裂纹和崩边，吊夹铜片位置是否正确。
用干布将玻璃的表面浮灰抹净，用记号笔标注玻璃的中心位置。
（2）安装电动吸盘机。
电动吸盘机必须定位，左右对称，且略偏玻璃中心上方，使起吊后的玻璃不会左右偏斜，也不会发生转动。
（3）在玻璃适当位置安装手动吸盘、侧边保护胶套。
玻璃上的手动吸盘可使在玻璃就位时，在不同高度工作的工人都能用手协助玻璃就位。
2.玻璃就位（1）手工或电动将玻璃移近就位位置后，搬运工要听从指挥长的命令操作，使玻璃对准位置徐徐靠近。
（2）上层工人要把握好玻璃，防止玻璃在升降移位时碰撞吊顶。
待下层各工位工人都能把握住手动吸盘后，可将拼缝一侧的保护胶套摘去。
挡烟垂壁安装方案第一篇：挡烟垂壁安装方案挡烟垂壁安装方案1、系统介绍本工程1至4层分别均以结构梁下设置挡烟垂壁，其中1层、2层挡烟垂壁高度为600mm，3层挡烟垂壁高度为650mm，4层挡烟垂壁高度为500mm。
2、挡烟垂壁安装2.1放线定位2.1.1挡烟垂壁定位轴线的测量放线必须与主体结构的主轴线平行或垂直，以免挡烟垂壁施工和室内装饰施工发生矛盾，造成阴阳角不方正和装饰面不平行等缺陷。
2.1.2使用高精度的激光水准仪、经纬仪，配合用标准钢卷尺、重锤、水平尺等复核。
以确保挡烟垂壁的垂直精度。
要求上、下中心线偏差小于1～2mm.2.2.2上部支架安装：注意检查支架和金属膨胀管的牢固，选用的支架和金属膨胀管质量要可靠，钻孔孔径和深度要符合金属膨胀管厂家的技术规定，孔内灰渣要清吹净。
玻璃安装就位2.3玻璃吊装2.3.1检查玻璃的质量，尤其要注意玻璃有无裂纹和崩边，吊夹铜片位置是否正确。
用干布将玻璃的表面浮灰抹净，用记号笔标注玻璃的中心位置。
2.3.2安装电动吸盘机。
电动吸盘机必须定位，左右对称，且略偏玻璃中心上方，使起吊后的玻璃不会左右偏斜，也不会发生转动。
2.3.3 在玻璃适当位置安装手动吸盘、侧边保护胶套。
玻璃上的手动吸盘可使在玻璃就位时，在不同高度工作的工人都能用手协助玻璃就位。
2.4、玻璃就位2.4.1手工或电动将玻璃移近就位位置后，搬运工要听从指挥长的命令操作，使玻璃对准位置徐徐靠近。
2.4.2上层工人把握好玻璃，防止玻璃在升降移位时碰撞吊顶。
下层各工位工人都能把握住手动吸盘后，可将拼缝一侧的保护胶套摘去。
使用手动倒链将玻璃徐徐吊高，使玻璃上端略低出上部边框少许。
此时，下部工人要及时将玻璃轻轻拉入槽口，并用木板隔挡，防止与相邻玻璃碰撞。
另外，有工人用木板依靠玻璃下端，保证在倒链慢慢上放玻璃时，玻璃能被放入到上框槽口内，要避免玻璃上端与金属槽口磕碰。
2.4.3 玻璃定位。
安装好玻璃吊夹具，将玻璃的孔与铝合金的孔对牢并用对撬螺杆将玻璃和铝构件对穿固定。
挡烟垂壁安装施工技术要求、接口处理工艺
（一）安装施工技术要求
1、基本要求
1）挡烟垂壁所用的所有原材料必须符合相应的国家标准或行业标准的规定2）挡烟垂壁挡烟部件在（200±15）℃、（25±5）Pa差压时的漏烟量应不大于25m3/(m2.h)。
2、施工工艺流程
预埋件（或￠8镀锌膨胀螺栓）安装→镀锌龙骨架安装→防火材料按设备管线要求位置开孔→防火材料安装、固定→管线开孔位置防火封堵
3、施工工艺及检验标准
1）挡烟部件与框架的接触部分应密封。
2）挡烟垂壁金属部件表面不允许有裂纹、压坑及明显的凹凸、锤痕、毛刺、空洞等缺陷。
3）挡烟垂壁的挡烟部件必须安装牢固，不可出现留缝、松动现象。
4）挡烟垂壁的挡烟部件不允许出现撕裂、缺角、挖补等缺陷。
5）安装大样详见设计图纸相关要求。
6）挡烟垂壁的各项指标及检验标准可参照《挡烟垂壁》GA533-2005标准执行。
（二）接口处理工艺
1）负责挡烟垂壁的施工安装，配合电动电动挡烟垂帘设备安装并做装饰工作，与天花吊顶留缝处理。
2）在有设备和管线穿越时，需要选择一种合适的防火封堵系统，同时也需要考虑设备及管线可能产生的位移的影响，确保不会有荷载施加到挡烟垂壁上。
以上说明未详尽处，各设备接口要求详见设计图纸中各部分节点大样的内容。
