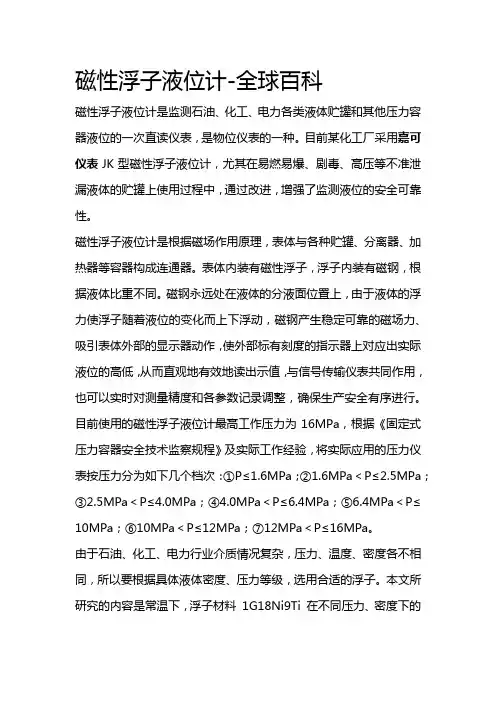

磁性浮子液位计详细说明

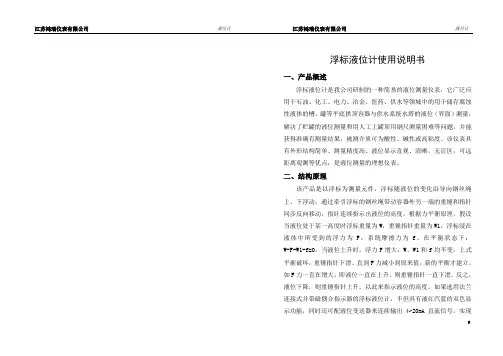

浮标液位计使用说明书一、产品概述浮标液位计是我公司研制的一种简易的液位测量仪表，它广泛应用于石油、化工、电力、冶金、医药、供水等领域中的用于储存腐蚀性液体的槽、罐等平底拱顶容器与供水系统水塔的液位（界面）测量，解决了贮罐的液位测量和用人工上罐顶用钢尺测量困难等问题，并能获得准确有测量结果，被测介质可为酸性、碱性或高粘度。

该仪表具有外形结构简单、测量精度高、液位显示直观、清晰，无盲区，可远距离观测等优点，是液位测量的理想仪表。

二、结构原理该产品是以浮标为测量元件，浮标随液位的变化沿导向钢丝绳上、下浮动，通过牵引浮标的钢丝绳带动容器外另一端的重锤和指针同步反向移动，指针连续指示出液位的高度。

根据力平衡原理，假设当液位处于某一高度时浮标重量为W，重锤指针重量为W1，浮标浸在液体中所受到的浮力为F，系统摩擦力为f。

在平衡状态下：W-F-W1-f=0。

当液位上升时，浮力F增大，W、W1和f均不变，上式平衡破坏，重锤指针下滑。

直到F力减小到原来值，新的平衡才建立。

如F力一直在增大，即液位一直在上升，则重锤指针一直下滑。

反之，液位下降，则重锤指针上升。

以此来指示液位的高度。

如果选用法兰连接式并带磁偶合指示器的浮标液位计，不但具有液红汽蓝的双色显示功能，同时还可配液位变送器来连续输出4~20mA直流信号，实现远距离控制。

三、产品特点◆外形结构简单美观、牢固，安装、操作方便。

◆读数直观、醒目，可远距离观测。

◆测量范围大、无盲区。

◆可以测量腐蚀性强、高粘度的介质。

四、产品分类及使用范围1、该产品按使用功能可分为普通型和封阻型两种类型，其使用范围如下：（1）普通型主要适用于无腐蚀性或毒性气体溢出的场合；（2）封阻型主要适用于有腐蚀性或毒性气体溢出的场合。

2、该产品按连接形式可分为法兰连接型和螺纹连接型两种类型，其使用范围如下：（1）法兰连接型主要适用于被测介质为有腐蚀性或毒性的液体的场合；（2）螺纹连接型主要适用于常压、无腐蚀性或毒性气体溢出的场合。

磁性浮子液位计（基本型）磁性浮子液位计（夹套型）磁性浮子液位计（顶装型）磁性浮子液位计（吊绳型）磁性浮子液位计（内衬型）磁性浮子液位计（界面型）UHZ5600（磁翻板）浮子液位计更多产品信息UHZ5600(磁翻板)磁浮子液位计是我公司在生产板管式液位计基础上采用国外最新技术发展起来的浮子式液位计,由于其承压零件均使用不锈钢材料,在结构上减少了密封结合面，故仪表的安全性、可靠性得到提高,广泛应用于石油、化工等行业中的液位测量.■特点:●测量范围大，读数直观清晰;●密封结合面少，不易渗漏,安全可靠;●指示部分与被测介质完全隔离;●易于安装、维修方便.■用途与适用范围:型号说明:■技术参数:● 正常工作条件环境温度－25℃～70℃相对湿度 5%～100% (包括凝露和直接湿)大气压力 86MPa～108MPa● 测量范围500mm～3000mm分档● 测量精度浮子式指示器±20mm翻柱式指示器±20mm● 工作压力 1MPa、1.6MPa、2.5MPa、4MPa、6.3MPa● 介质密度 0.5g/cm3～1.8g/cm3分档● 介质粘度≤0.05Pa·s● 介质温度 -25～80℃、(高温型0～200℃)、(专利高温型0～450℃)● 跟踪速度≤0.8m/s● 接触介质材料 1Cr18Ni9Ti 聚四氟乙烯● 控制点误差±10mm● 回差不超过基本误差● 重复性误差不超过基本误差● 开关控制点的接点容量AC或DC220V;1A（纯阻性负载）● 控制点间最小间距（mm）60● 外壳防护等级IP54● 显示仪表XMT-124D数字显示表（可设定上下限报警及输出4～20mA信号）外形尺寸160×80×180● 防爆等级dⅡBT4磁翻板液位计的介绍特点●适合容器内液体介质的液位、界位的测量。

除现场指示，还可配远传变送器、报警开关、控制开关，检测功能齐全。

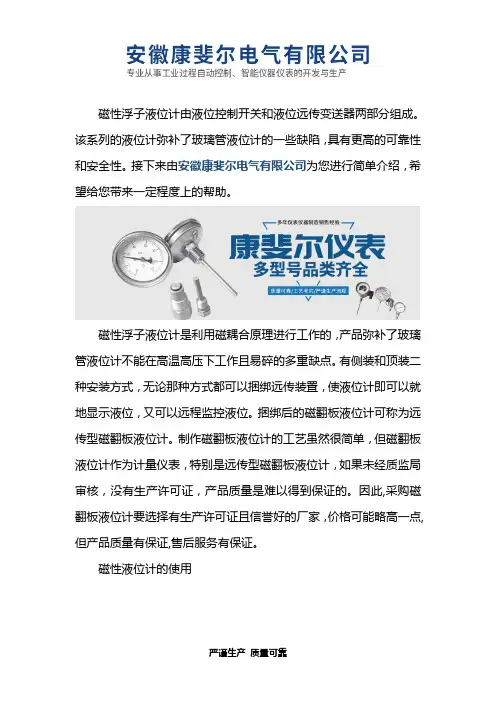

磁性浮子液位计由液位控制开关和液位远传变送器两部分组成。

该系列的液位计弥补了玻璃管液位计的一些缺陷，具有更高的可靠性和安全性。

接下来由安徽康斐尔电气有限公司为您进行简单介绍，希望给您带来一定程度上的帮助。

磁性浮子液位计是利用磁耦合原理进行工作的，产品弥补了玻璃管液位计不能在高温高压下工作且易碎的多重缺点。

有侧装和顶装二种安装方式，无论那种方式都可以捆绑远传装置，使液位计即可以就地显示液位，又可以远程监控液位。

捆绑后的磁翻板液位计可称为远传型磁翻板液位计。

制作磁翻板液位计的工艺虽然很简单，但磁翻板液位计作为计量仪表，特别是远传型磁翻板液位计，如果未经质监局审核，没有生产许可证，产品质量是难以得到保证的。

因此,采购磁翻板液位计要选择有生产许可证且信誉好的厂家，价格可能略高一点,但产品质量有保证,售后服务有保证。

磁性液位计的使用玻璃板液位计可直接用来观察各种容器内介质的液位高度。

它适用于石油、化工等工业领域的液位指示，该液位计结构简单，观察直观、清晰，不堵塞、不渗漏，安装方便，维修简单。

玻璃板液位计上、下端安装法兰与容器相连接构成连通器，透过玻璃板可直接观察到容器内液位的实际高度。

上下阀门装有安全钢珠，当玻璃因意外损坏时，钢珠在容器内压的作用下自动密封，防止容器内液体外溢，并保证操作人员安全。

安徽康斐尔电气有限公司位于长江之滨的的文明城市天长市，是集科技攻关、新品研发、制造营销、出口为一体的生产型企业。

主要产品：电力电缆、控制电缆、计算机电缆、核电站用1E级和非1E 级电力电缆。

仪器仪表系列：压力变送器、压力表系列、双金温度计、无纸记录仪、工业热电偶、仪表保护箱、温度传感器等。

公司拥有雄厚的技术力量、精良的制造工艺和科学的管理手段。

公司严格执行产品标准及行业标准，按照国内各工矿企业的使用环境条件和工艺要求，制定严格的工艺流程，使产品工艺精良。

公司自主研制、开发、生产的产品主要有六大系列，400多个品种。

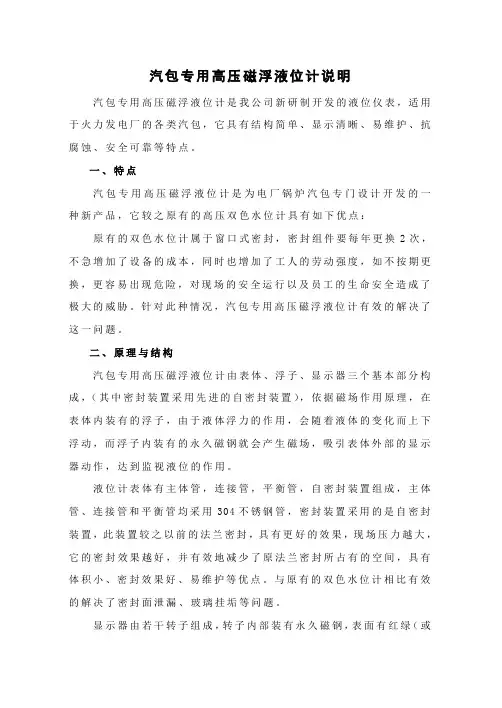

汽包专用高压磁浮液位计说明汽包专用高压磁浮液位计是我公司新研制开发的液位仪表，适用于火力发电厂的各类汽包，它具有结构简单、显示清晰、易维护、抗腐蚀、安全可靠等特点。

一、特点汽包专用高压磁浮液位计是为电厂锅炉汽包专门设计开发的一种新产品，它较之原有的高压双色水位计具有如下优点：原有的双色水位计属于窗口式密封，密封组件要每年更换2次，不急增加了设备的成本，同时也增加了工人的劳动强度，如不按期更换，更容易出现危险，对现场的安全运行以及员工的生命安全造成了极大的威胁。

针对此种情况，汽包专用高压磁浮液位计有效的解决了这一问题。

二、原理与结构汽包专用高压磁浮液位计由表体、浮子、显示器三个基本部分构成，（其中密封装置采用先进的自密封装置），依据磁场作用原理，在表体内装有的浮子，由于液体浮力的作用，会随着液体的变化而上下浮动，而浮子内装有的永久磁钢就会产生磁场，吸引表体外部的显示器动作，达到监视液位的作用。

液位计表体有主体管，连接管，平衡管，自密封装置组成，主体管、连接管和平衡管均采用304不锈钢管，密封装置采用的是自密封装置，此装置较之以前的法兰密封，具有更好的效果，现场压力越大，它的密封效果越好，并有效地减少了原法兰密封所占有的空间，具有体积小、密封效果好、易维护等优点。

与原有的双色水位计相比有效的解决了密封面泄漏、玻璃挂垢等问题。

显示器由若干转子组成，转子内部装有永久磁钢，表面有红绿（或红白）2种颜色，显示器转子在液位变动时，被表体内浮子的磁力作用带动，做半周转动，液位上升时转成红色，反之，液位下降时，转成白色，其红白分界处即为液面。

显示器的两侧装有标尺用来指示液位数值。

具体结构见简图（一）简图(一）三、型号及技术参数四、安装、调试与维护1、打开包装箱，按装箱单检查是否缺少零部件和技术文件。

2、用调整磁钢在显示器外侧上下滑动，检查显示器是否翻转正常。

3、用磁钢将显示器调整成全红色，校对中心距是否一致。

4、按安装示意图进行安装，汽包专用磁浮液位计可直接对准上下连接管，采用氩弧焊焊接到被测装置上。

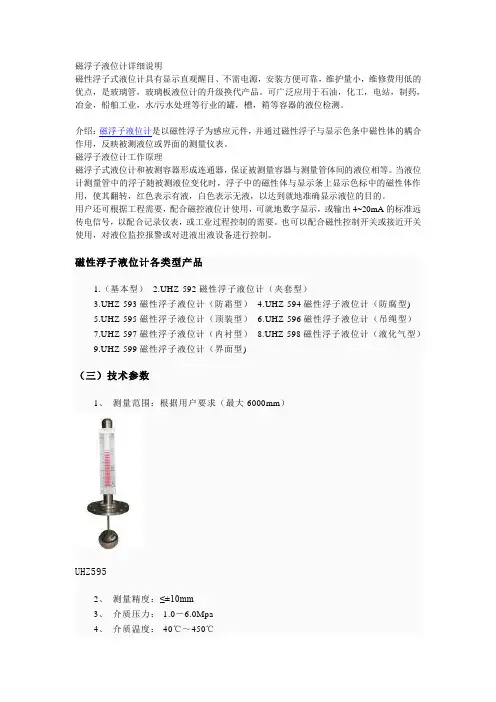

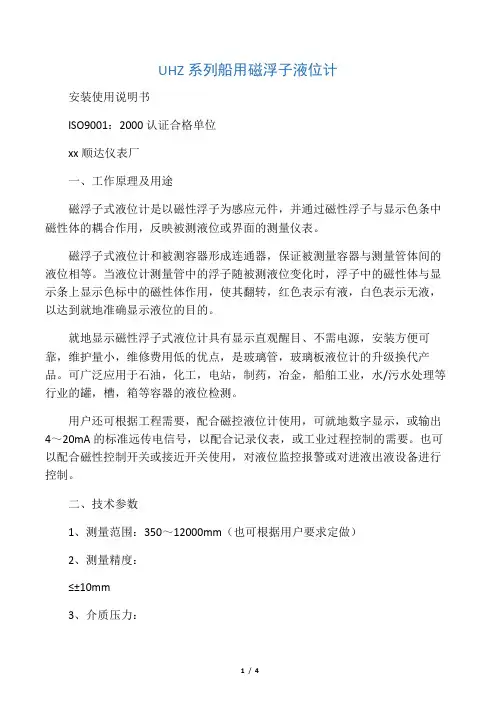

磁浮子液位计详细说明磁性浮子式液位计具有显示直观醒目、不需电源，安装方便可靠，维护量小，维修费用低的优点，是玻璃管，玻璃板液位计的升级换代产品。

可广泛应用于石油，化工，电站，制药，冶金，船舶工业，水/污水处理等行业的罐，槽，箱等容器的液位检测。

介绍：磁浮子液位计是以磁性浮子为感应元件，并通过磁性浮子与显示色条中磁性体的耦合作用，反映被测液位或界面的测量仪表。

磁浮子液位计工作原理磁浮子式液位计和被测容器形成连通器，保证被测量容器与测量管体间的液位相等。

当液位计测量管中的浮子随被测液位变化时，浮子中的磁性体与显示条上显示色标中的磁性体作用，使其翻转，红色表示有液，白色表示无液，以达到就地准确显示液位的目的。

用户还可根据工程需要，配合磁控液位计使用，可就地数字显示，或输出4~20mA的标准远传电信号，以配合记录仪表，或工业过程控制的需要。

也可以配合磁性控制开关或接近开关使用，对液位监控报警或对进液出液设备进行控制。

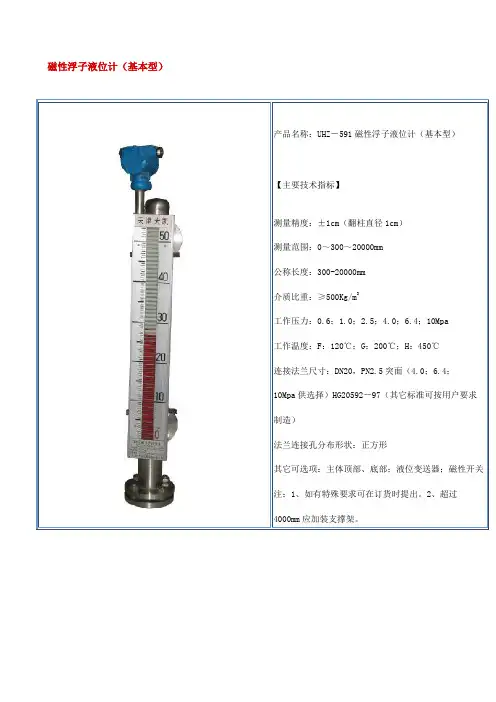

磁性浮子液位计各类型产品1.（基本型）2.UHZ-592磁性浮子液位计（夹套型）3.UHZ-593磁性浮子液位计（防霜型）4.UHZ-594磁性浮子液位计（防腐型)5.UHZ-595磁性浮子液位计（顶装型）6.UHZ-596磁性浮子液位计（吊绳型）7.UHZ-597磁性浮子液位计（内衬型）8.UHZ-598磁性浮子液位计（液化气型）9.UHZ-599磁性浮子液位计（界面型)（三）技术参数1、测量范围：根据用户要求（最大6000mm）UHZ5952、测量精度：≤±10mm3、介质压力：-1.0－6.0Mpa4、介质温度：-40℃～450℃5、介质粘度：≤10-4㎡/S6、介质比重：≥0.35g/cm37、管体材质：由具体密度而定8、安装法兰：标准DN20。

也可以根据用户要求9、排污阀：（Q11f－15PC1/2’’）内螺纹管式球阀放气孔：GZ1/2” 管堵头磁浮子液位计安装a) 用户在收到产品时应认真检查产品，是否在运输中受到的损害，并且检查是否和定货要求一致。

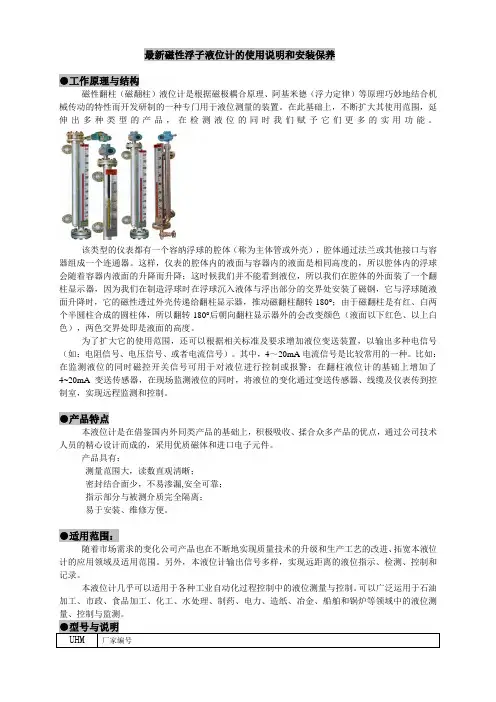

最新磁性浮子液位计的使用说明和安装保养●工作原理与结构磁性翻柱（磁翻柱）液位计是根据磁极耦合原理、阿基米德（浮力定律）等原理巧妙地结合机械传动的特性而开发研制的一种专门用于液位测量的装置。

在此基础上，不断扩大其使用范围，延伸出多种类型的产品，在检测液位的同时我们赋予它们更多的实用功能。

该类型的仪表都有一个容纳浮球的腔体（称为主体管或外壳），腔体通过法兰或其他接口与容器组成一个连通器。

这样，仪表的腔体内的液面与容器内的液面是相同高度的，所以腔体内的浮球会随着容器内液面的升降而升降；这时候我们并不能看到液位，所以我们在腔体的外面装了一个翻柱显示器，因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢，它与浮球随液面升降时，它的磁性透过外壳传递给翻柱显示器，推动磁翻柱翻转180°；由于磁翻柱是有红、白两个半圆柱合成的圆柱体，所以翻转180°后朝向翻柱显示器外的会改变颜色（液面以下红色、以上白色），两色交界处即是液面的高度。

为了扩大它的使用范围，还可以根据相关标准及要求增加液位变送装置，以输出多种电信号（如：电阻信号、电压信号、或者电流信号）。

其中，4～20mA电流信号是比较常用的一种。

比如：在监测液位的同时磁控开关信号可用于对液位进行控制或报警；在翻柱液位计的基础上增加了4~20mA 变送传感器，在现场监测液位的同时，将液位的变化通过变送传感器、线缆及仪表传到控制室，实现远程监测和控制。

●产品特点本液位计是在借鉴国内外同类产品的基础上，积极吸收、揉合众多产品的优点，通过公司技术人员的精心设计而成的，采用优质磁体和进口电子元件。

产品具有：测量范围大，读数直观清晰；密封结合面少，不易渗漏,安全可靠；指示部分与被测介质完全隔离；易于安装、维修方便。

●适用范围：随着市场需求的变化公司产品也在不断地实现质量技术的升级和生产工艺的改进、拓宽本液位计的应用领域及适用范围。

另外，本液位计输出信号多样，实现远距离的液位指示、检测、控制和记录。

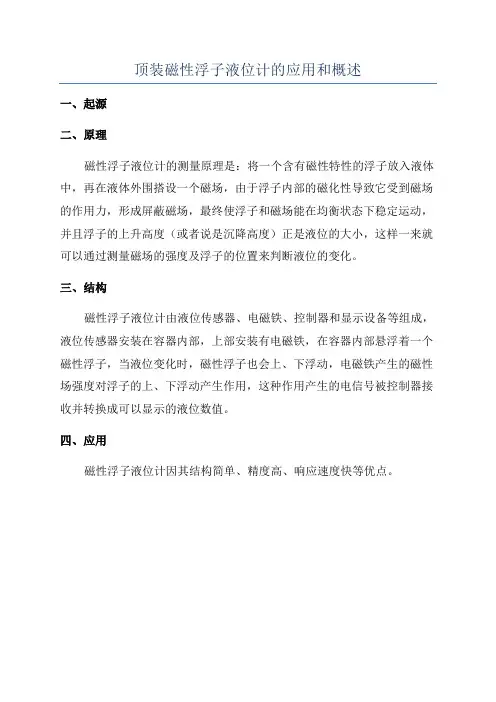

顶装磁性浮子液位计的应用和概述
一、起源
二、原理
磁性浮子液位计的测量原理是：将一个含有磁性特性的浮子放入液体中，再在液体外围搭设一个磁场，由于浮子内部的磁化性导致它受到磁场的作用力，形成屏蔽磁场，最终使浮子和磁场能在均衡状态下稳定运动，并且浮子的上升高度（或者说是沉降高度）正是液位的大小，这样一来就可以通过测量磁场的强度及浮子的位置来判断液位的变化。

三、结构
磁性浮子液位计由液位传感器、电磁铁、控制器和显示设备等组成，液位传感器安装在容器内部，上部安装有电磁铁，在容器内部悬浮着一个磁性浮子，当液位变化时，磁性浮子也会上、下浮动，电磁铁产生的磁性场强度对浮子的上、下浮动产生作用，这种作用产生的电信号被控制器接收并转换成可以显示的液位数值。

四、应用
磁性浮子液位计因其结构简单、精度高、响应速度快等优点。
