电子示波器的故障检修

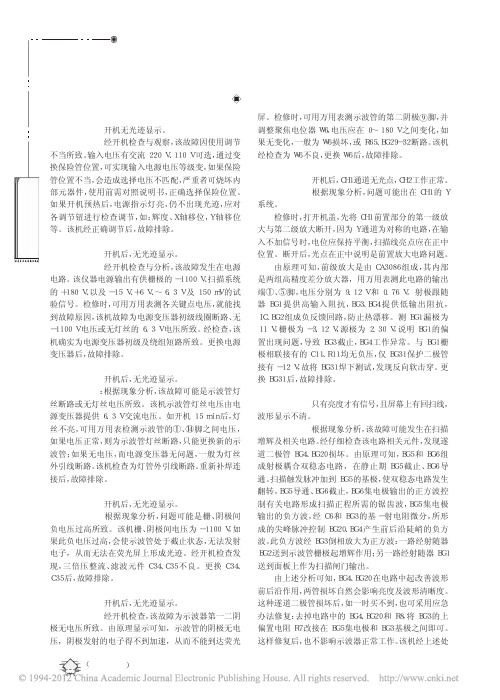

示波器开机后看不见光迹和光点的原因
示波器是一种用于观察电信号波形的电子仪器，其主要原理是通
过电子束在荧光屏上形成光点和光迹。

如果在开机后无法看到光点和
光迹，可能是以下几个原因造成的。

第一，示波器电源问题。

实际上，示波器开机后无法看到光点和
光迹的最常见原因就是电源故障。

如电源线接触不良、电源电压不稳
定等问题都可能导致示波器无法正常工作。

可以通过检查电源线是否
插好、更换电源线、检查电源的输出电压等方法，尝试解决这类问题。

第二，示波器通道问题。

如果示波器的通道未正确选择，也会导
致看不见光点和光迹。

例如，在双通道示波器中，如果只打开了一个
通道，那么只有一个通道的信号才能被显示，而另一个通道则会看不见。

此时需要检查示波器通道设置是否正确，选择正确的通道后即可
看到相应的信号波形。

第三，示波器探头问题。

若示波器探头与试验电路连接不良或探
头损坏，也会导致看不见光点和光迹。

因此，需要检查探头引线接头
是否紧固、探头是否被损坏等问题，并进行相应的处理。

综上所述，示波器无法看到光点和光迹的原因可能是电源问题、
通道问题或探头问题导致的。

在解决故障时，需要逐一排查，并采取
相应的修复方法，以确保示波器能够正常工作。

示波器闪屏故障维修方法
摘要：
一、示波器闪屏故障的判断
二、示波器闪屏故障的原因分析
1.电源故障
2.显示器故障
3.信号线故障
4.示波器内部电路故障
三、闪屏故障维修方法
1.更换电源
2.更换显示器
3.检查并修复信号线
4.检查并修复示波器内部电路
四、预防闪屏故障的措施
五、总结
正文：
一、引言
Python是一种广泛应用于各个领域的编程语言，其简洁的语法和丰富的库使得开发者能够高效地完成各种任务。

本文将为您介绍Python编程的基本知识和高级特性，并通过实战项目让您更好地掌握Python的应用。

二、Python编程基础
1.语法规则：Python遵循缩进、单一继承和强制缩进等规则，使得代码结构清晰。

2.变量与数据类型：Python中的变量类型包括整数、浮点数、字符串、列表、元组、字典等，支持可变与不可变数据类型。

3.控制结构：Python的控制结构包括条件判断（if-elif-else）、循环结构（for、while）和循环控制语句（break、continue）。

4.函数与模块：Python支持自定义函数，并可通过模块导入外部库函数，提高代码复用性。

示波器使用中的典型故障以及处理方法示波器是一种常见的测试仪器，主要用于观察电信号的波形、幅度、频率等参数。

但是在使用示波器的过程中，也会遇到一些问题，下面将介绍一些典型的示波器故障及其解决方法。

1. 信号不稳定当示波器读取信号时，信号的稳定性是非常重要的。

如果信号不稳定，可能会出现波形抖动、信号失真等问题。

一些可能导致信号不稳定的原因包括：•接触不良：如果示波器的探头接触不良，会导致信号不稳定。

解决方法是检查探头的接触情况并重新连接。

•脉冲干扰：脉冲干扰是由于电磁干扰（EMI）或RFI（射频干扰）引起的。

如果示波器没有良好的屏蔽，将很容易受到这些干扰的影响。

解决方法包括使用屏蔽探头或更好地屏蔽示波器本身。

•电源变化：示波器的电源稳定性是关键因素，如果示波器的电源使用不稳定或低质量的电源，它可能会导致信号不稳定。

•探头质量不良：如果示波器的探头质量不佳，可能会导致信号不稳定。

解决方法是更换探头为质量好的探头。

2. 信号失真信号失真是一个普遍的问题，尤其是在高频率的应用程序中。

以下是可能导致信号失真的原因：•探头未校准：探头为示波器提供信号，如果探头的校准不正确，可能导致信号失真。

为了解决这个问题，可以使用示波器的内部功能进行探头校准。

•信号通道受损：示波器的信号通路可能会损坏或磨损，这可能会导致信号失真。

这种情况最好将示波器送回厂家进行维修。

•示波器本身的故障：这是一种极不常见的情况，但是如果示波器本身出现故障，也可能导致信号失真。

解决方法是：进行维护保养或尝试进行软件更新。

3. 噪声问题噪声问题可能会破坏信号的质量，有几种可能造成噪声的原因：•电源质量差：如果示波器的电源质量差，会导致噪声的出现。

使用高质量的电源可以帮助解决这个问题。

•环境干扰：电磁干扰或射频干扰都可能会导致噪声的出现。

一个简单的解决方法是更改示波器的位置或与其他电气设备的距离，使其尽量远离射频干扰源。

•探头质量：探头的质量也会影响噪声的出现。

示波器的故障定位和故障排除指南示波器作为一种重要的电子设备，在电子技术领域中扮演了至关重要的角色。

然而，在使用示波器过程中，我们不可避免地会遇到一些故障问题。

本文将为大家介绍示波器的常见故障，以及故障的定位和排除方法，帮助读者了解和解决示波器故障的难题。

一、示波器的常见故障1. 无法开机或无显示：示波器无法开机或无显示是最常见的故障之一。

可能原因包括电源故障、控制板故障、显示屏连接问题等。

2. 波形异常或失真：当示波器显示的波形异常或失真时，可能是由于输入信号幅度过大、探头或测试线路存在问题、示波器采样率设置不当等引起的。

3. 无法进行触发：触发故障是示波器使用中经常遇到的问题，可能是由于触发电路故障、触发级联设置不正确、触发源信号不稳定等原因导致。

4. 噪声干扰：如果示波器在测量信号时出现噪声干扰，可能是由于示波器本身信号处理部分故障、电源供电不稳定、周围环境干扰等引起的。

二、示波器故障定位方法1. 检查电源供电：当示波器无法开机或无显示时，首先应检查电源供电情况。

可以检查电源线连接是否良好，以及示波器后面板的电源开关是否打开。

2. 检查连接线路和探头：对于波形异常或失真的情况，应检查示波器的连接线路和探头是否存在松动或损坏的情况。

可以尝试更换探头或重新连接线路来确认问题。

3. 调整采样率和触发设置：若示波器无法进行触发或触发不稳定，可以尝试调整示波器的采样率和触发设置。

适当降低采样率或更改触发级联设置，可能有助于解决触发故障问题。

4. 降低输入信号幅度：当示波器显示的波形异常或失真时，可能是由于输入信号幅度过大造成的。

可以尝试降低输入信号的幅度，看是否能够使波形恢复正常。

5. 加强屏蔽处理和环境隔离：若示波器存在噪声干扰问题，可以考虑加强示波器本身的屏蔽处理，或者将示波器放置在噪声较小的环境中，以减少外部干扰对示波器的影响。

三、示波器故障排除技巧1. 确认故障出现的频率和条件：在排除示波器故障时，需要准确定位故障出现的频率和条件。

①合上电源开关指示灯不亮。

方法：检查供电电源、保险丝、电源线、电源变压器。

②合上电源开关指示灯亮，但无扫描光迹。

方法：将垂直水平位移居中，Y方式置“Y1”,t/cm置“1ms”，扫描方式置“自动”，X方式置“A”，增加辉度若仍无光迹出现，进入下一步；
第二步；先后拔掉机板上的Y输出插座和内部触发信号输出，并将其短接，若此时出现光迹说明Z轴放大器正常，检查Y输出放大器或X输出放大器，反之，检查Z轴放大器；
第三步，检查X输出放大器和产生锯齿波的扫描发生器。

③Y位移不正常。

方法：短路延迟线，看光迹线或光点能否回到屏中心？若能回到屏中心则检查Y前置放大器和延迟线电路，若不能回到屏中心则检查Z输出放大器。

④水平位移不正常，检查X输出放大器。

⑤所测试波形不同步，将Y方式和内触发置“Y”，触发耦合置“AC”，触发源置“内”，调节电平，若还不稳定显示则检查触发发生器和触发信号放大器。

⑥Y位移正常，但Y方式置“交替”或“继续”异常，检查垂直位移开关电路。

⑦聚焦不良或亮度太暗，检查示波管控制电路。

此外，与X输出放大器有关的故障现象还有信号周期测试误差大，与Y输出放大器有
关的故障现象有信号幅度测试误差大，还有一些使用不当而造成的假故障，如：触发选择按钮没选择“自动”或“触发”时无扫描基线，示波器的探头接触不良时无测试信号或测试信号不良，同步触发选择错误造成的不能同步等。

示波器使用时烧坏的原因-回复示波器作为一种重要的测试仪器，在电子、通信、电力等领域中广泛应用。

然而，在使用过程中，我们不可避免地会遇到示波器烧坏的情况。

那么，究竟是什么原因导致示波器的损坏呢？本文将从多个角度逐步解析这一问题。

首先，示波器烧坏的原因可以归结为两个方面：硬件故障和操作失误。

接下来，我们将分别从这两个方面进行探讨。

一、硬件故障1. 电源故障：电源供电是示波器正常运行的基础。

如果示波器的电源出现故障，例如电源模块损坏、电源线接触不良等，将导致示波器无法正常启动或工作异常。

在这种情况下，用户可尝试更换电源模块或检查电源线接插头是否松动，以排除电源故障导致示波器烧坏的可能性。

2. 器件老化：示波器中的各种器件，如电容、电阻、晶体管等，随着时间的推移往往会出现老化现象，导致其性能下降或工作不正常。

当老化器件引起示波器的电路工作不稳定时，用户应及时更换损坏的器件，以保证示波器的正常运行。

3. 过载保护失效：示波器通常具备过载保护功能，当输入信号超过设定的最大范围时，示波器会自动断开或降低通道增益，以保护电路免受高电压或高电流的影响。

然而，如果示波器的过载保护功能失效，输入信号超过设定范围后没有得到及时保护，就会造成示波器的元器件受损或烧坏。

对于这种情况，用户应仔细检查示波器的过载保护电路，确保其正常工作。

二、操作失误1. 过载操作：示波器的输入电压和电流范围是有限的。

如果用户将超过示波器输入范围的信号接入示波器，就会导致电路元器件超负荷工作，引发烧坏。

为了避免过载操作，用户在使用示波器前应了解并遵守设备的规格和电气参数，确保信号输入在有效范围内。

2. 不正确的接线：示波器的正确接线是保证测量准确性和设备安全性的关键。

如果用户接线不当，例如信号线接地不良、输入信号误接反极性等，将极有可能导致示波器的烧坏。

因此，用户在使用示波器前应仔细阅读使用手册，正确连接信号线，避免操作失误。

3. 静电放电：静电放电是示波器损坏的另一常见原因。

泰克DPO3054数字荧光⽰波器故障维修⽰波器是⼀种⽤途⼗分⼴泛的电⼦测量仪器。

它能把⾁眼看不见的电信号变换成看得见的图像，便于⼈们研究各种电现象的变化过程。

主要⽤途是⽤来测量交流电或脉冲电流波的形状的仪器，由电⼦管放⼤器、扫描振荡器、阴极射线管等组成。

除观测电流的波形外，还可以测定频率、电压强度等。

凡可以变为电效应的周期性物理过程都可以⽤⽰波器进⾏观测；⼀、按照信号的不同分类1、模拟⽰波器采⽤的是模拟电路（⽰波管，其基础是电⼦枪）电⼦枪向屏幕发射电⼦,发射的电⼦经聚焦形成电⼦束,并打到屏幕上。

屏幕的内表⾯涂有荧光物质,这样电⼦束打中的点就会发出光来。

2、数字⽰波器则是数据采集，A/D转换，软件编程等⼀系列的技术制造出来的⾼性能⽰波器。

数字⽰波器的⼯作⽅式是通过模拟转换器（ADC）把被测电压转换为数字信息。

数字⽰波器捕获的是波形的⼀系列样值，并对样值进⾏存储，存储限度是判断累计的样值是否能描绘出波形为⽌，随后，数字⽰波器重构波形。

数字⽰波器可以分为数字存储⽰波器（DSO），数字荧光⽰波器（DPO）和采样⽰波器。

3、模拟⽰波器要提⾼带宽，需要⽰波管、垂直放⼤和⽔平扫描全⾯推进。

数字⽰波器要改善带宽只需要提⾼前端的A/D转换器的性能，对⽰波管和扫描电路没有特殊要求。

加上数字⽰波管能充分利⽤记忆、存储和处理，以及多种触发和超前触发能⼒。

廿世纪⼋⼗年代数字⽰波器异军突起，成果累累，⼤有全⾯取代模拟⽰波器之势，模拟⽰波器的确从前台退到后台。

⼆、按照结构和性能不同分类①普通⽰波器。

电路结构简单，频带较窄，扫描线性差，仅⽤于观察波形。

②多⽤⽰波器。

频带较宽，扫描线性好，能对直流、低频、⾼频、超⾼频信号和脉冲信号进⾏定量测试。

借助幅度校准器和时间校准器，测量的准确度可达±5%。

③多线⽰波器。

采⽤多束⽰波管，能在荧光屏上同时显⽰两个以上同频信号的波形，没有时差，时序关系准确。

④多踪⽰波器。

具有电⼦开关和门控电路的结构，可在单束⽰波管的荧光屏上同时显⽰两个以上同频信号的波形。

示波器在汽车电子中的故障诊断和维修随着汽车电子技术的不断发展和普及，现代汽车中集成了大量的电子部件，如发动机控制单元、传感器、执行器等。

这些电子部件对于汽车的性能和安全至关重要。

然而，由于各种原因可能会出现电子系统的故障，给汽车的正常运行带来了很大的困扰。

为了能够准确快速地定位并修复故障，工程师们发展出了一种有效的工具——示波器。

一、示波器的原理和类型1. 示波器的原理示波器利用电子束在荧光屏上的显示原理，通过显示电压随时间变化的波形图，帮助技术人员观察电子信号的波形、频率、相位以及幅度等重要参数。

2. 示波器的类型目前市面上主要有模拟示波器和数字示波器两种类型。

模拟示波器适用于对波形的快速变化进行观察和分析，而数字示波器通过内置的模数转换器将连续的模拟信号转换为数字信号进行分析，更加精确和灵活。

二、示波器在汽车电子中的应用1. 故障诊断示波器可以帮助技术人员准确定位汽车电子系统中的故障。

通过连接到电子模块或传感器的示波器探头，可以实时观察到信号波形并与理论波形进行比较，从而判断是否出现异常。

例如，在发动机控制单元的故障诊断中，示波器可以帮助检测传感器和执行器的工作状态，以及控制信号的稳定性。

2. 信号分析示波器可以实时监测和分析各种传感器信号，如氧气传感器、节气门传感器等。

通过观察信号波形的形状和频率，可以判断传感器的工作状态是否正常，并据此进行进一步的维修和调整。

3. 电路检测示波器还可用于对汽车电子电路的检测和分析。

通过对电路信号的观察，可以判断电路中是否存在电压过高或过低、电流泄漏以及信号干扰等问题，为工程师提供有效的故障排除线索。

三、示波器的使用技巧1. 正确接线在使用示波器进行故障诊断和维修时，正确的接线非常重要。

需要按照汽车电路原理图或者相关资料上的接线示意图，将示波器的探头与被测信号正确地连接。

2. 设置合适的参数根据被测信号的特点和要观测的波形进行合理设置示波器的参数，如时间基准、触发方式、增益等。

示波器的全部电路组成见图1，它由垂直偏转电路、水平偏转电路、校准信号、示波管电路及低压电源电路组成。

垂直偏转电路包括两个彼此独立的前置放大器（Y1和Y2），垂直开关电路，延迟、A 、B 扫描发生器、水平开关电路及水平输出放放大器及示波管电路组成。

高压发生器产生－1.8号，它是由CMOS 多谐振荡器（CD1601）产生线电路和垂直输出放大器。

每个前置放大器把几毫伏到几百伏的输入信号放大或衰减到合适的电平，然后送到垂直开关电路，触发信号也由该级取出。

垂直开关电路切换来自Y1、Y2前置放大器及来自触发发生器的Y3信号，切换后的信号通过延迟线送到垂直输出放大器。

触发信号也被切换并作为内触发信号送到触发放大器。

垂直输出放大器把来自延迟线电路的垂直信号放大到几伏至几十伏，以推动示波管垂直偏转板。

水平偏转电路包括触发发生器大器。

触发发生器接收来自垂直开关电路的内触发信号，或来自外触发（Y3）输入端的外触发信号并把它放大整形，形成触发脉冲信号。

用触发发生器产生的脉冲信号驱动A 扫描发生器，产生A 扫描锯齿波。

但是在“自动”方式时，即使没有触发信号，A 扫描发生器也能自激产生扫描锯齿波。

B 扫描发生器产生延迟扫描锯齿波。

B 扫描采用连续扫描方式时，它由A 扫描信号产生的被延迟扫描起始信号所驱动。

采用触发延迟时，B 扫描发生器由跟在延迟扫描起始信号后面的触发脉冲信号驱动。

水平开关电路切换来自AB 扫描发生器产生的锯齿波信号和在X – Y 工作方式时来自垂直开关电路的Y1和Y3水平信号，并把它们送到水平输出放大器。

水平输出放大器将水平开关电路的输出信号放大到几伏至几十伏，以推动示波管水平偏转板。

示波管电路由高压发生器、Z 轴KV 阴极电压和＋18KV 后加速电压。

Z 轴放大器将来自A 、B 扫描发生器的增辉信号和辉度控制信号放大到几十伏，并通过示波管电路加到示波管的栅极（控制栅极）。

示波管电路给示波管各电极提供各种电压，使示波管工作于最佳状态。
