数字示波器的使用方法课件
01
02
03
04
采样率
选择合适的采样率，确保信号 的完整性。
带宽
根据测试需求选择合适的带宽 ，确保信号无失真。
幅度和偏置
调整幅度和偏置，使信号在示 波器上显示最佳。
触发模式
选择合适的触发模式，确保信 号的稳定显示。
数字示波器的信号处理与分析
滤波功能
利用低通、高通、带通等滤波 器对信号进行滤波处理，提高
详细描述
在开机之前，应确保电源线连接良好，示波器没有故障。开机时，按下电源键， 等待示波器自检并正常启动。关机时，先关闭测量菜单，再按下电源键关闭示 波器。
数字示波器的界面与菜单介绍
总结词
熟悉示波器的界面布局和菜单功能，以便快速找到所需的操作选项。
详细描述
数字示波器的界面通常包括显示屏、控制面板和菜单按钮。菜单按钮用于进入各 种测量、设置和显示选项。熟悉这些界面和菜单布局，可以更快地完成操作。
总结词
掌握示波器的测量和计算功能，以便准确获取信号的参数和性能指标。
详细描述
数字示波器具有多种测量功能，如时间、幅度、频率、相位等。通过选择相应的测量菜单，可以对信号波形进行 测量并计算出相应的参数和性能指标。此外，还可以使用自动测量功能，自动测量信号的多种参数。
03 数字示波器的使用技巧
数字示波器的参数设置
数字示波器的使用方法课件
目录
• 数字示波器简介 • 数字示波器的操作方法 • 数字示波器的使用技巧 • 数字示波器的常见问题与解决方案 • 数字示波器的维护与保养
01 数字示波器简介
数字示波器的定义与特点
定义
数字示波器是一种用于测量、观 察和记录电压波形的电子仪器。
特点
数字示波器使用说明

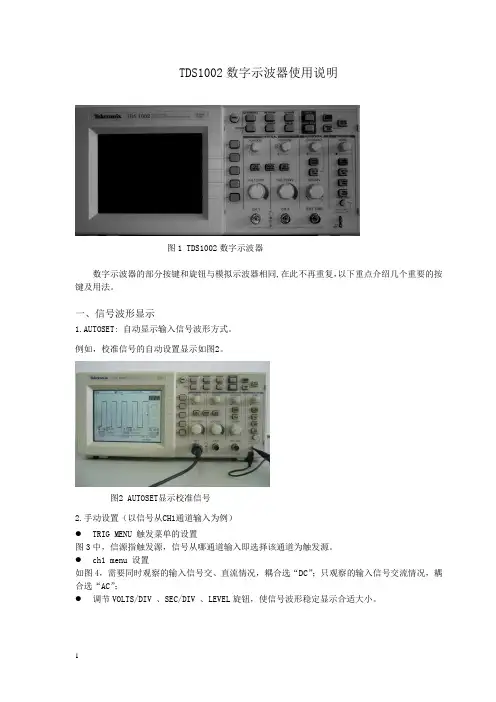

TDS1002数字示波器使用说明图1 TDS1002数字示波器数字示波器的部分按键和旋钮与模拟示波器相同,在此不再重复，以下重点介绍几个重要的按键及用法。
一、信号波形显示1.AUTOSET: 自动显示输入信号波形方式。
例如，校准信号的自动设置显示如图2。
图2 AUTOSET显示校准信号2.手动设置（以信号从CH1通道输入为例）●TRIG MENU 触发菜单的设置图3中，信源指触发源，信号从哪通道输入即选择该通道为触发源。
●ch1 menu 设置如图4，需要同时观察的输入信号交、直流情况，耦合选“DC”；只观察的输入信号交流情况，耦合选“AC”；●调节VOLTS/DIV 、SEC/DIV 、LEVEL旋钮，使信号波形稳定显示合适大小。
图3 TRIG MENU 菜单设置图4 ch1 menu 设置二、信号波形显示1.MEASURE测量功能如对ch1通道输入的校准信号进行测量●确认示波器探头上的衰减开关设为×1；图4 ch1 menu中“探头”设置为1×档●按“MEASURE”键，可读取信号的峰峰值、频率等多种参数。
图5 MEASURE 测量结果2.CURSOR光标,测量电压、时间例如使用光标测量f=2KHz Vpp=5V的正弦波●按CURSOR，测量类型为电压、时间可选●垂直POSITION键调整2条光标位置图6 CURSOR 测垂直方向电压图6 CURSOR 测水平方向时间三、其他按键●DISPLAY:显示方式按钮,可选择“格式”为YT信号波形显示和XY方式显示，见图7。
图7-1信号波形显示图7-2XY方式显示●MATH:计算显示方式按钮，可选择显示CH1+CH2, CH1-CH2等波形。
在进行2个通道波形加、减后的幅度测量时，注意CH1、CH2的电压灵敏度处于同一档位。
见图8。
图8MATH操作图9ACQUIRE操作●ACQUIRE:波形获取方式。
若输入信号幅度为毫伏级，受干扰信号的影响，可选择“平均值”显示，平均次数选择较大数值，可使波形显示清晰一些。
数字示波器功能简介及使用方法
2015年11月
MENU触发设置系统
CH1 CH2 EXT EXT/5 EXT （50Ω ）
点 击
脉宽触发
正脉宽小于 正脉宽大于 正脉宽等于 负脉宽小于 负脉宽大于 负脉宽等于
水平旋钮设 置脉宽宽度
2015年11月
点 击
MENU触发设置系统
自动 普通 单次
改为10X
2015年11月
探头补偿 如必要用探头补偿调节棒或者非金属 质地的改锥调整探头上的可变电容，直到 屏幕显示的波形如下图的“补偿正确”。
可能遇到的三种波形显示：
补偿过度
2015年11月
补偿正确
补偿不足
通道设置（以CH1为例）
滤波类型包括： 点 点 点击 击 击 点击
辅助系统功能设置
点 点击 击
点击
辅助系统之
波形录制
再点 击停 止
形 点击 点击 设置起始回放帧 :打开回放信息 设置波形录制的最大 点击 点击 帧数 再点击 <1-1000> :关回放信息 <1-1000> 运行
设置当前屏幕显示帧数 模式1:循环回放波形 模式2:播放波形后停止 <1-1000>
2006年11menu水平控制系统触发释抑释抑时间触发位置改变释抑时间直至波形稳定触发关闭触发释抑释抑时间恢复100ns点击2006年11menu水平控制系统点击改变触发位移关闭触发位移触发位移恢复0触发位移时间位移2006年11menu触发设置系统触发被正确设定便可以将不稳定的显示转换成有意义的波形触发电平设定触发点对应的信号电压设置触发电平在触发信号幅直中点强制产生一触发信号主要应用于触发方式中的普通和单次模式
MENU触发设置系统
MENU触发设置系统
CH1 CH2 EXT EXT/5 EXT （50Ω ）
点 击
脉宽触发
正脉宽小于 正脉宽大于 正脉宽等于 负脉宽小于 负脉宽大于 负脉宽等于
水平旋钮设 置脉宽宽度
2015年11月
点 击
MENU触发设置系统
自动 普通 单次
改为10X
2015年11月
探头补偿 如必要用探头补偿调节棒或者非金属 质地的改锥调整探头上的可变电容，直到 屏幕显示的波形如下图的“补偿正确”。
可能遇到的三种波形显示：
补偿过度
2015年11月
补偿正确
补偿不足
通道设置（以CH1为例）
滤波类型包括： 点 点 点击 击 击 点击
辅助系统功能设置
点 点击 击
点击
辅助系统之
波形录制
再点 击停 止
形 点击 点击 设置起始回放帧 :打开回放信息 设置波形录制的最大 点击 点击 帧数 再点击 <1-1000> :关回放信息 <1-1000> 运行
设置当前屏幕显示帧数 模式1:循环回放波形 模式2:播放波形后停止 <1-1000>
2006年11menu水平控制系统触发释抑释抑时间触发位置改变释抑时间直至波形稳定触发关闭触发释抑释抑时间恢复100ns点击2006年11menu水平控制系统点击改变触发位移关闭触发位移触发位移恢复0触发位移时间位移2006年11menu触发设置系统触发被正确设定便可以将不稳定的显示转换成有意义的波形触发电平设定触发点对应的信号电压设置触发电平在触发信号幅直中点强制产生一触发信号主要应用于触发方式中的普通和单次模式
MENU触发设置系统
示波器介绍及使用方法ppt课件
• 周期：
U U m 3 2.12 2 1, 414
• 如果示波器的扫描速度为20ms/div,水平扩展倍数为1，被测正弦 • 波的周期占6.7div
• T= 6.7div× 20ms/div =134ms
• 利用示波器测量某一单极性方波的周期，幅值。峰-峰值， 并利用万用表测量其电压值，找出其幅值与有效值之间 的对应关系。
4div
2.6div
• 如果示波器的Y轴偏转灵敏度开关置于1V/div,探头未衰减，被测方波 的峰-峰值占2.6div。则其峰-峰值为：
• Up-p=2.6div×1v/div=2.6v
• 幅值：Um = Up-p = 2.6v • 有效值值的测量：把万用表打到合适的电压档，用红色表笔接被测信
号端，黑色表笔接地，出电压表上的数值。 ：
• 有效值： U= Um=2V
• 周期：
• 如果示波器的扫描速度为20ms/div,水平扩展倍数为1，，被测方波的 周期占2div
• T= 2div ×20ms/div = 40ms
4div
2div
利用示波器测量某一双极性三角波的周期，幅值。峰-峰值， 并利用万用表测量其电压值，找出其幅值与有效值之间的 对应关系。
Um 有效值： U=
√3
1,6
=
=0.923V
1,732
周期：如果示波器的扫描速度为20ms/div,水平扩展倍数为1，，被 测三角波的周期占3.5div
则有： 3.5 div× 20ms/div = T= 70ms
3.2div
3.5div
• 利用示波器测量某一占空比可调的单（双）极性方波的周期，幅值， 占空比，并利用万用表测量其电压值，找出其幅值，占空比与有效
基本技能03数字示波器的使用方法

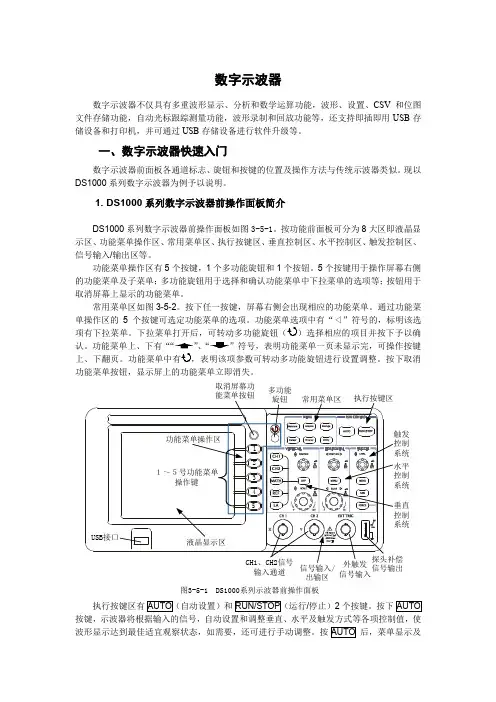

数字示波器数字示波器不仅具有多重波形显示、分析和数学运算功能，波形、设置、CSV 和位图文件存储功能，自动光标跟踪测量功能，波形录制和回放功能等，还支持即插即用USB 存储设备和打印机，并可通过USB 存储设备进行软件升级等。
一、数字示波器快速入门数字示波器前面板各通道标志、旋钮和按键的位置及操作方法与传统示波器类似。
现以DS1000系列数字示波器为例予以说明。
1. DS1000系列数字示波器前操作面板简介DS1000系列数字示波器前操作面板如图3-5-1。
按功能前面板可分为8大区即液晶显示区、功能菜单操作区、常用菜单区、执行按键区、垂直控制区、水平控制区、触发控制区、信号输入/输出区等。
功能菜单操作区有5个按键，1个多功能旋钮和1个按钮。
5个按键用于操作屏幕右侧的功能菜单及子菜单；多功能旋钮用于选择和确认功能菜单中下拉菜单的选项等；按钮用于取消屏幕上显示的功能菜单。
常用菜单区如图3-5-2。
按下任一按键，屏幕右侧会出现相应的功能菜单。
通过功能菜单操作区的5个按键可选定功能菜单的选项。
功能菜单选项中有“◁”符号的，标明该选项有下拉菜单。
下拉菜单打开后，可转动多功能旋钮（）选择相应的项目并按下予以确认。
功能菜单上、下有““”、“”符号，表明功能菜单一页未显示完，可操作按键上、下翻页。
功能菜单中有，表明该项参数可转动多功能旋钮进行设置调整。
按下取消功能菜单按钮，显示屏上的功能菜单立即消失。
12345功能菜单操作区液晶显示区USB接口１～５号功能菜单操作键CH1、CH2信号输入通道外触发信号输入信号输入/出输区探头补偿信号输出常用菜单区执行按键区多功能旋钮取消屏幕功图3-5-1 DS1000系列示波器前操作面板AUTO （自动设置）和RUN/STOP （运行/停止）2个按键。
按下AUTO 按键，示波器将根据输入的信号，自动设置和调整垂直、水平及触发方式等各项控制值，使波形显示达到最佳适宜观察状态，如需要，还可进行手动调整。
数字示波器使用方法ppt课件
钮选择到“频率”，然后按“添加测量”或按 Entry旋
钮可编都辑课可件P以PT 。
30
要停止一项或多项测量，可按下【清除 测量值】软键，选择要清除的测量，或 按下全部清除。清除了所有测量值后， 如果再次按下【Meas】（测量），则 默认测量是频率和峰-峰值。
可编辑课件PPT
31
全部快照功能 全部快照在“类型”的最上部，选择
数字示波器操作使用方法
可编辑课件PPT
1
用什么线？ 用右边抽屉里的导线
可编辑课件PPT
2
红夹子与内芯连通
黑夹子与外壳连通 可编辑课件PPT
3
探头地线
探头信号 线测试钩
探头补偿 电容调节
探头衰减开关
无源电压探头 可编辑课件PPT
4
可编辑课件PPT
5
可编辑课件PPT
6
示波器简易使用方法
可编辑课件PPT
2KHz，峰峰值20mvpp的正弦波，按下【Auto Scale】
键后示波器上显示的波形可编辑课件PPT
48
在之前波形的基础上需要做如下设置
调整“水平缩放旋钮”出现模糊的波形
可编辑课件PPT
49
调整“垂直分度切换旋钮”适当调大波形
可编辑课件PPT
50
选择【Mode/Coupling】（触发耦合模式选择）键，根据 信号的具体情况选择“噪可声编辑抑课件制PP”T 或“高频抑制”模式51。
示波器开机时默认衰减比为10：1，根据我们实验 中所使用的示波器探头可编，辑课需件PP要T 调节衰减比为1:1。11
选择比率 可编辑课件PPT
12
符号 变亮时，按下 和旋转操作旋钮才有作
用
旋转Entry旋钮将衰减比设为1：1
数字示波器使用操作流程
数字示波器使用操作流程数字示波器是一种常用的电子测量仪器，用于观察和分析电子信号的波形和幅度。
它广泛应用于电子工程、通信、医疗等领域。
本文将介绍数字示波器的使用操作流程，以帮助读者更好地了解和使用该设备。
1. 连接示波器首先，将示波器的电源插头插入电源插座，确保电源供应正常。
然后，将待测信号的探头连接到示波器的输入通道上。
一般来说，探头的接地线连接到信号的共地点，探头的探测端则连接到待测信号的测量点。
注意，示波器的输入通道和探头需要正确匹配，以避免信号失真或损坏设备。
2. 调整示波器设置打开示波器的电源开关后，待机一段时间，使示波器的电路稳定。
然后，根据需要调整示波器的基本设置。
这些设置可以根据具体的测量要求进行调整，包括触发模式、时间/幅度比例、水平/垂直缩放等。
触发模式用于选择触发信号的方式，一般有边沿触发、脉冲触发等多种模式可选。
时间/幅度比例用于调整显示波形的时间和幅度尺度，以便更清晰地观察波形特征。
3. 获取波形根据需要对待测信号进行观察和分析。
示波器可以实时显示信号的波形，可以通过调整时间/幅度比例和触发模式等设置来完善观察效果。
同时，示波器还可以进行波形捕获，以便后续的数据分析和处理。
在获取波形过程中，需要注意信号的频率范围和幅度，以免超过示波器的测量范围。
4. 数据分析和处理获取波形后，可以进行数据分析和处理。
示波器提供了多种功能和工具，用于对波形进行测量、计算、描绘等操作，以实现对信号特性的深入分析。
同时，示波器还可以保存波形数据并导出为其他文件格式，以便于后续的数据处理和共享。
5. 断开连接和关闭示波器在使用完成后，首先断开待测信号的连接，再将示波器的电源插头从电源插座上拔出，确保设备安全。
然后，关闭示波器的电源开关。
此外，还可以清理和维护示波器，保持设备的良好状态。
总结：数字示波器是一种重要的电子测量仪器，掌握其使用操作流程对于电子工程师和相关专业人员来说十分重要。
本文简要介绍了数字示波器的使用操作流程，包括连接示波器、调整示波器设置、获取波形、数据分析和处理以及断开连接和关闭示波器等步骤。
