形位公差之位置度详解

1. 直线度：直线度公差是实际直线对理想直线的允许变动量,限制了加工面或线在某个方向上的偏差，如果直线度超差有可能导致该工件安装时无法准确装入工艺文件规定的位置。

标注含义：被测表面投影后为一接近直线的“波浪线”（如右图），该“波浪线”的变化范围应该在距离为公差值t（t=0.1）的两平行直线之间。

2. 平面度：平面度表示面的平整程度，指测量平面具有的宏观凹凸高度相对理想平面的偏差，一般来讲，有平面度要求的就不必有直线度要求了，因为平面度包括了面上各个方向的直线度。

标注含义：被测加工表面必须位于距离为公差值t（t=0.01）的两平行平面内，如右图区域。

3. 圆度：圆度，是指工件横截面接近理论圆的程度，工件加工后的投影圆应在圆度要求的公差范围之内。

标注含义：被测圆柱面的任意截面的圆周必须位于半径差为公差值t（t=0.025）的两同心圆之内，如右图区域。

4.圆柱度：圆柱度，指工件圆柱表面所有垂直截面中最大尺寸与最小尺寸之差，限制了被测圆柱面的形状误差，是圆柱的实际形状相对理想形状的最大允许变动量。

标注含义：被测圆柱面必须位于半径差为公差值t（t=0.1）的两同轴圆柱面之间，如右图。

圆柱度和圆度的区别：圆柱度是相对于整个圆柱面而言的，圆度是相对于圆柱面截面的单个圆而言的，圆柱度包括圆度，控制好了圆柱度也就能保证圆度，但反过来不行。

圆柱度和圆度的作用：柴油机的结构中有多处规定了圆柱度和圆度，如发动机的活塞环，控制好活塞环的圆度可保证其密封性，而活塞的圆柱度则对于其在缸套中上下运动的顺畅性至关重要。

1.平行度平行度，指两平面或者两直线平行的程度，即其中一平面（边）相对于另一平面（边）平行的误差最大允许值。

标注释义：被测轴线必须位于距离为公差值t（t=0.1），且在给定方向上平行于基准轴线的两平行平面之间。

注：2．垂直度垂直度：用于评价直线之间、平面之间或平面与直线之间的垂直状态，公差带为垂直于基准线（面）的两个平行平面之间的区域，两个平行平面间的距离为t（t=0.06），被测线（面）必须位于这两个平面之间。

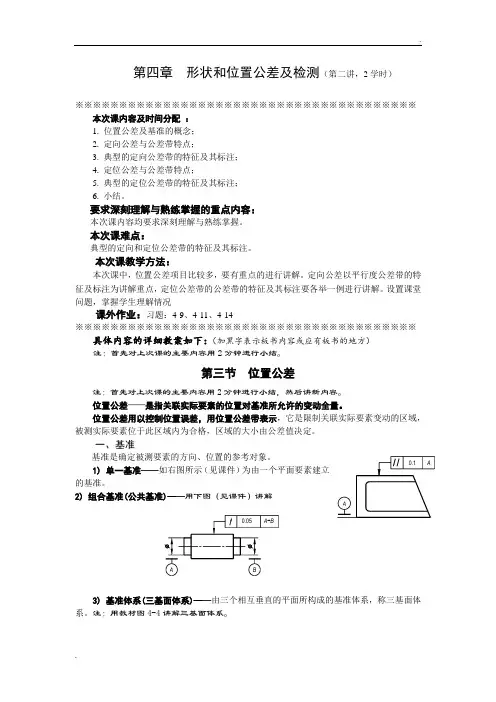

第四章形状和位置公差及检测（第二讲，2学时）※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※本次课内容及时间分配：1.位置公差及基准的概念；2. 定向公差与公差带特点；3. 典型的定向公差带的特征及其标注；4. 定位公差与公差带特点；5. 典型的定位公差带的特征及其标注；6. 小结。

要求深刻理解与熟练掌握的重点内容：本次课内容均要求深刻理解与熟练掌握。

本次课难点：典型的定向和定位公差带的特征及其标注。

本次课教学方法：本次课中，位置公差项目比较多，要有重点的进行讲解。

定向公差以平行度公差带的特征及标注为讲解重点，定位公差带的公差带的特征及其标注要各举一例进行讲解。

设置课堂问题，掌握学生理解情况课外作业：习题：4-9、4-11、4-14※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※具体内容的详细教案如下：（加黑字表示板书内容或应有板书的地方）注：首先对上次课的主要内容用2分钟进行小结。

第三节位置公差注：首先对上次课的主要内容用2分钟进行小结，然后讲新内容。

位置公差——是指关联实际要素的位置对基准所允许的变动全量。

位置公差用以控制位置误差，用位置公差带表示，它是限制关联实际要素变动的区域，被测实际要素位于此区域内为合格，区域的大小由公差值决定。

一、基准基准是确定被测要素的方向、位置的参考对象。

1) 单一基准——如右图所示（见课件）为由一个平面要素建立的基准。

2) 组合基准(公共基准)——用下图（见课件）讲解3) 基准体系(三基面体系)——由三个相互垂直的平面所构成的基准体系，称三基面体系。

注：用教材图4-4讲解三基面体系。

应用三基面体系标注图样时，要特别注意基准的顺序。

二、定向公差与公差带定向公差——是指关联实际要素对基准在方向上允许的变动全量。

定向公差包括平行度、垂直度和倾斜度三项。

根据要素的几何特征及功能要求，定向公差中被测要素相对基准要素为线对线或线对面时，可分为给定一个方向，给定相互垂直的两个方向和任意方向上的三种。

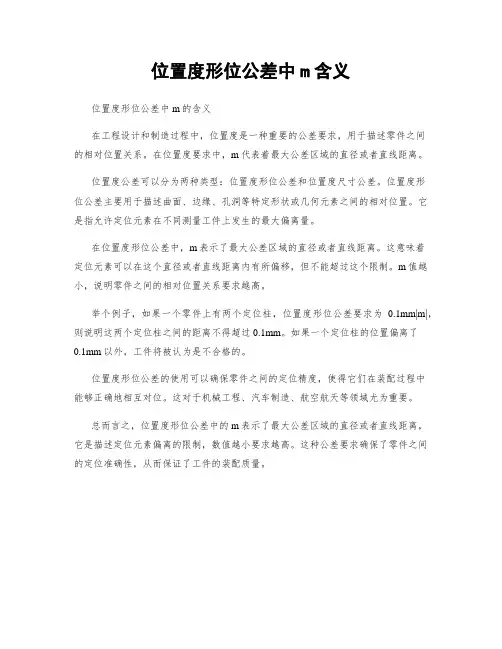

位置度形位公差中m含义
位置度形位公差中m的含义
在工程设计和制造过程中，位置度是一种重要的公差要求，用于描述零件之间
的相对位置关系。

在位置度要求中，m代表着最大公差区域的直径或者直线距离。

位置度公差可以分为两种类型：位置度形位公差和位置度尺寸公差。

位置度形
位公差主要用于描述曲面、边缘、孔洞等特定形状或几何元素之间的相对位置。

它是指允许定位元素在不同测量工件上发生的最大偏离量。

在位置度形位公差中，m表示了最大公差区域的直径或者直线距离。

这意味着
定位元素可以在这个直径或者直线距离内有所偏移，但不能超过这个限制。

m值越小，说明零件之间的相对位置关系要求越高。

举个例子，如果一个零件上有两个定位柱，位置度形位公差要求为0.1mm|m|，则说明这两个定位柱之间的距离不得超过0.1mm。

如果一个定位柱的位置偏离了
0.1mm以外，工件将被认为是不合格的。

位置度形位公差的使用可以确保零件之间的定位精度，使得它们在装配过程中
能够正确地相互对位。

这对于机械工程、汽车制造、航空航天等领域尤为重要。

总而言之，位置度形位公差中的m表示了最大公差区域的直径或者直线距离，它是描述定位元素偏离的限制，数值越小要求越高。

这种公差要求确保了零件之间的定位准确性，从而保证了工件的装配质量。

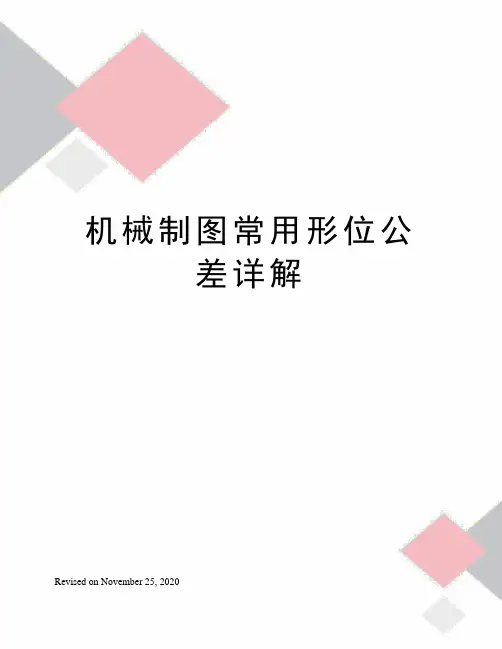

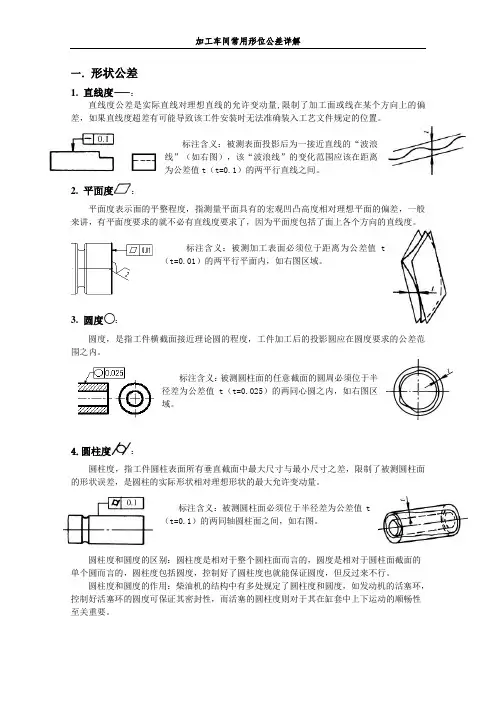

机械制图常用形位公差详解Revised on November 25, 2020机械制图常用形位公差详解一．形状公差1. 直线度：直线度公差是实际直线对理想直线的允许变动量,限制了加工面或线在某个方向上的偏差，如果直线度超差有可能导致该工件安装时无法准确装入工艺文件规定的位置。

标注含义：被测表面投影后为一接近直线的“波浪线”（如右图），该“波浪线”的变化范围应该在距离为公差值t（t=）的两平行直线之间。

2. 平面度：平面度表示面的平整程度，指测量平面具有的宏观凹凸高度相对理想平面的偏差，一般来讲，有平面度要求的就不必有直线度要求了，因为平面度包括了面上各个方向的直线度。

标注含义：被测加工表面必须位于距离为公差值t（t=）的两平行平面内，如右图区域。

3. 圆度：圆度，是指工件横截面接近理论圆的程度，工件加工后的投影圆应在圆度要求的公差范围之内。

标注含义：被测圆柱面的任意截面的圆周必须位于半径差为公差值t（t=）的两同心圆之内，如右图区域。

4.圆柱度：圆柱度，指工件圆柱表面所有垂直截面中最大尺寸与最小尺寸之差，限制了被测圆柱面的形状误差，是圆柱的实际形状相对理想形状的最大允许变动量。

标注含义：被测圆柱面必须位于半径差为公差值t（t=）的两同轴圆柱面之间，如右图。

圆柱度和圆度的区别：圆柱度是相对于整个圆柱面而言的，圆度是相对于圆柱面截面的单个圆而言的，圆柱度包括圆度，控制好了圆柱度也就能保证圆度，但反过来不行。

圆柱度和圆度的作用：柴油机的结构中有多处规定了圆柱度和圆度，如发动机的活塞环，控制好活塞环的圆度可保证其密封性，而活塞的圆柱度则对于其在缸套中上下运动的顺畅性至关重要。

二．位置公差1.平行度平行度，指两平面或者两直线平行的程度，即其中一平面（边）相对于另一平面（边）平行的误差最大允许值。

标注释义：被测轴线必须位于距离为公差值t（t=），且在给定方向上平行于基准轴线的两平行平面之间。

注：2．垂直度垂直度：用于评价直线之间、平面之间或平面与直线之间的垂直状态，公差带为垂直于基准线（面）的两个平行平面之间的区域，两个平行平面间的距离为t（t=），被测线（面）必须位于这两个平面之间。

位置度形位公差标注示例解释嘿，你知道吗？位置度形位公差标注那可真是个神奇又重要的东西啊！就好比在一个大拼图中，每一块都有它特定的位置，一旦放错了，整个画面可就不完整啦！比如说，咱就想想一个机械零件，要是位置
度形位公差标注没做好，那这个零件可能就没法正常工作啦，这不就
糟糕了嘛！
我给你举个例子哈，就像搭积木一样，如果每一块积木的位置都不
准确，那最后搭出来的城堡不就歪歪扭扭的嘛！位置度形位公差标注
就是要确保这些“积木”都在正确的位置上。

在实际操作中呢，标注位置度形位公差可不是一件简单的事儿。

它
需要非常仔细、非常精准，一点儿马虎都不行！比如说，在标注一个
孔的位置时，要考虑到它和其他零件的配合关系，这可不能瞎标呀！
咱再想想，要是工程师们在标注的时候不认真，那生产出来的东西
不就全乱套了嘛！这可不是开玩笑的呀！“哎呀，差不多就行了”，这
种想法绝对要不得！这就好比你去参加比赛，总不能说“哎呀，随便跑
一跑得了”，那能取得好成绩吗？肯定不能呀！
位置度形位公差标注就是这样，它看似小小的一个标注，却关系到
整个产品的质量和性能。

它就像一个无声的指挥家，指挥着每个零件
在自己的位置上发挥作用。

所以啊，咱可得重视位置度形位公差标注，要像对待宝贝一样认真对待它。

只有这样，我们才能制造出高质量、高性能的产品，才能让我们的生活变得更加美好呀！你说是不是呢？。

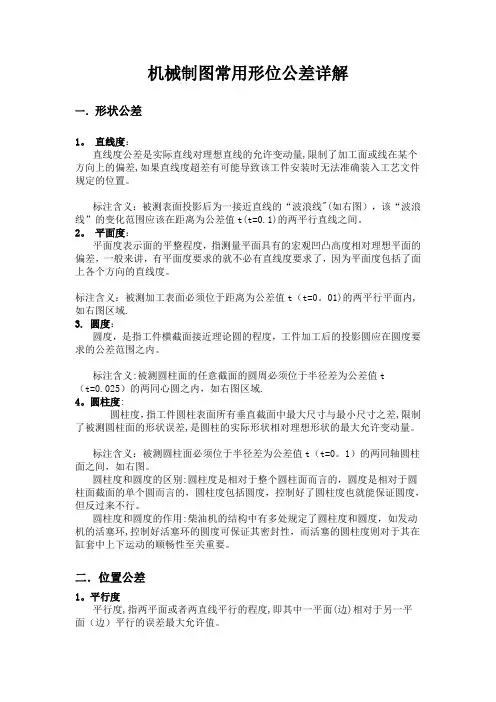

机械制图常用形位公差详解集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]机械制图常用形位公差详解一．形状公差1. 直线度：直线度公差是实际直线对理想直线的允许变动量,限制了加工面或线在某个方向上的偏差，如果直线度超差有可能导致该工件安装时无法准确装入工艺文件规定的位置。
