水泥混凝土路面结构设计水泥混凝土是一种常见的道路材料，其优势在于耐久性、坚固性和可维护性，在道路建设中被广泛应用。
水泥混凝土路面结构设计的目标是提供一个安全、平稳和持久的路面，以满足交通负荷和环境要求。
本文将详细介绍水泥混凝土路面结构设计的步骤和关键要素。
1.交通负荷评估：首先，需要评估道路的预期交通负荷，包括车辆类型、数量和分布，以及道路的设计寿命和使用率。
这些信息将有助于确定设计强度和厚度。
2.地基评估：下一步是评估道路基础土壤的承载能力和稳定性。
这可以通过进行土壤试验和分析来完成，以确定所需的地基改良措施。
3.设计强度：在确定交通负荷和地基条件后，需要确定水泥混凝土路面的设计强度。
这可以通过确定路面的抗裂层、基层和底基层的厚度和强度来实现。
4.施工材料选择：选择适当的水泥混凝土材料也是结构设计的一个重要方面。
需要考虑的因素包括水泥的类型和强度等级、骨料的选择和比例、添加剂的使用以及抗裂层和基层的材料等。
5.结构设计：根据设计强度和材料选择，可以确定水泥混凝土路面结构设计的具体参数。
这包括各层的厚度、强度和材料属性，以及铺设方法和施工顺序等。
6.施工控制：最后，需要进行施工控制以确保设计要求的实现。
这包括材料质量控制、施工过程控制、工程质量检验和验收等。
1.路面厚度：路面厚度的确定需要考虑交通负荷、地基条件和设计寿命等因素。
一般而言，较大的交通负荷和较差的地基条件会导致更大的路面厚度要求。
2.强度要求：水泥混凝土路面需要具备足够的强度来承受交通负荷和环境荷载。
设计强度可以通过材料和结构参数的选择来实现，并且需要考虑到抗裂层、基层和底基层的设计。
3.材料选择：水泥混凝土路面的关键材料包括水泥、骨料、添加剂和沥青砂浆等。
这些材料的选择需要考虑到交通和环境要求，以及施工可行性和经济性等因素。
4.施工方法：水泥混凝土路面施工方法的选择对于路面质量的保证非常重要。
常见的施工方法包括摊铺、振动、压实和养护等。

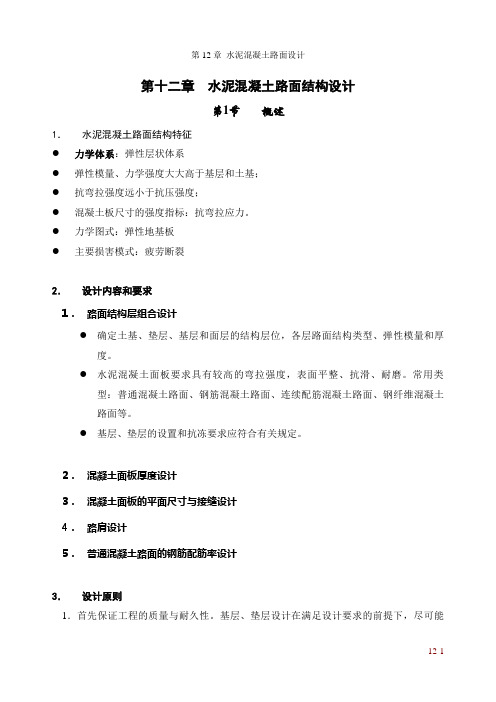

第十二章水泥混凝土路面结构设计第1节概述1．水泥混凝土路面结构特征●力学体系：弹性层状体系●弹性模量、力学强度大大高于基层和土基；●抗弯拉强度远小于抗压强度；●混凝土板尺寸的强度指标：抗弯拉应力。
●力学图式：弹性地基板●主要损害模式：疲劳断裂2．设计内容和要求1．路面结构层组合设计●确定土基、垫层、基层和面层的结构层位，各层路面结构类型、弹性模量和厚度。
●水泥混凝土面板要求具有较高的弯拉强度，表面平整、抗滑、耐磨。
常用类型：普通混凝土路面、钢筋混凝土路面、连续配筋混凝土路面、钢纤维混凝土路面等。
●基层、垫层的设置和抗冻要求应符合有关规定。
2．混凝土面板厚度设计3．混凝土面板的平面尺寸与接缝设计4．路肩设计5．普通混凝土路面的钢筋配筋率设计3．设计原则1．首先保证工程的质量与耐久性。
基层、垫层设计在满足设计要求的前提下，尽可能使用当地材料。
2．遵循因地制宜、合理选材、方便施工、利于养护、节约投资的原则进行方案比选。
3．积极推广成熟的科研成果，运用行之有效的新材料、新工艺、新技术。
4．保护环境，利于施工、养护人员的健康和安全。
5．选择有利于机械化、工厂化施工的设计方案。
6．地基不良地段，应采取有效措施加快稳定路基沉降。
第2节损坏模式和设计标准1．损坏模式水泥混凝土路面在行车荷载和环境因素的作用下可能出现的破坏类型主要有以下几种。
1.断裂路面板内应力超过泥凝土强度时会出现纵向、横向、斜向或角隅断裂裂缝。
原因：板太薄、轮载过重、板的平间尺寸过大，地基不均匀沉降或过量塑性变形使板底脱空失去支承，施工养生期间收缩应力过大等。
断裂破坏了板的整体性，使板承载能力降低。
因而，板体断裂为水泥混凝土面层结构破坏的临界状态。
2.接缝挤碎接缝挤碎指邻近横向和纵向两侧的数十厘米宽度内，路面板因热胀时受到阻碍，产生较高的热压应力而挤压成碎块。
原因：由于胀缝内的传力杆排列不正或不能滑动，或者缝隙内落入硬物所致。
3.拱起混凝土路面在热胀受阻时，横缝两侧的数块板突然出现向上拱起的屈曲失稳现象，并伴随出现板块的横向断裂。
![wup[工学]路基路面工程第16章-水泥混凝土路面设计](https://img.taocdn.com/s1/m/16d7521589eb172dec63b7d5.png)
水泥混凝土路面结构设计设计指标水泥混凝土路面的设计指标包括承载力、平整度、抗裂性、抗滑性、耐久性等。
其中，承载力是指路面在服务阶段能承受的车辆荷载的能力，一般按照设计年车辆过境量和设计年载荷频率来确定。
平整度是指路面横向和纵向的平整程度，要求满足车辆行驶平稳、减少驾驶员疲劳和车辆磨损的要求。
抗裂性是指路面的抗裂性能，要求满足路面在恶劣条件下仍能保持完整。
抗滑性是指路面在雨天或其他湿滑条件下的抗滑性能，要求路面具有较好的排水能力和抗滑性。
耐久性是指路面的使用寿命，要求满足预期设计寿命的要求。
材料选择水泥混凝土路面的主要材料有水泥、骨料、矿粉和外加剂等。
水泥应选择符合相关标准的优质水泥，保证混凝土的强度和耐久性。
骨料应选择质量好、颗粒均匀的骨料，同时考虑骨料的石子含量和石粉含量，保证混凝土的强度和耐久性。
矿粉可适量加入，能提高混凝土的强度和耐久性。
外加剂可根据具体情况选择，如减小混凝土收缩、提高混凝土抗裂性等。
路面结构布置水泥混凝土路面的结构布置一般包括基层、底基层、底面层和面层等。
基层是路面的承托层，一般采用砂砾或碎石为主。
底基层是位于基层和底面层之间的层，一般由碎石等颗粒材料构成。
底面层是路面的支撑层，一般采用碎石骨料和水泥进行加密。
面层是路面的最上层，一般采用水泥混凝土来进行铺设。
路面结构的布置需依据路面设计指标进行合理选择，保证路面的功能和要求。
一般情况下，路面结构的设计可根据以下原则进行选择：基层的选择应考虑承载力和抗冻融性的要求，底基层的选择应考虑强度和排水性的要求，底面层的选择应考虑强度和抗裂性的要求，面层的选择应考虑平整度和耐久性的要求。
综上所述，水泥混凝土路面结构设计需要考虑设计指标、材料选择和路面结构布置等方面的问题。
只有合理选择和设计这些环节，才能保证水泥混凝土路面的质量和使用寿命，提高公路的交通运行效率和安全性。
